KULLANIM KILAVUZU Siltek TB 50D Fini

Kullanma talimati (Asıl yönergelerin çevirisi)

Tüm kimlik verileri: üretici, model, kod ve seri numarası, bu kılavuzun son sayfasına yapıştırılmış olan AT etiketi üzerine basılmıştır.

TEKNİK VERİLER: Lütfen bu kılavuzun son sayfasına yapıştırılmış olan etikete bakınız

1 - İmalatçı bilgileri

2 - CE işareti ve WEEE sembolü

3 - Tip / Kod / Seri Numarası

4 - (l/dak) ve (cfm) cinsinden ifade edilen hava yer değişimi

5 - (l/dak) ve (cfm) cinsinden ifade edilen, kompresör tarafından

6 - Maksimum işletme basıncı (bar ve PSI), depo kapasitesi (l),

dakikada devir (RPM), ağırlık (kg)

7 - dB(A) cinsinden garanti edilen ses gücü seviyesi

dB(A) olarak ölçülen ses gücü seviyesi

8 - Elektrikle ilgili bilgiler: gerilim (V), frekans (Hz), soğurma (A) ve

(kW) ile (HP) cinsinden güç

11 - Üretim/imalat yılı10

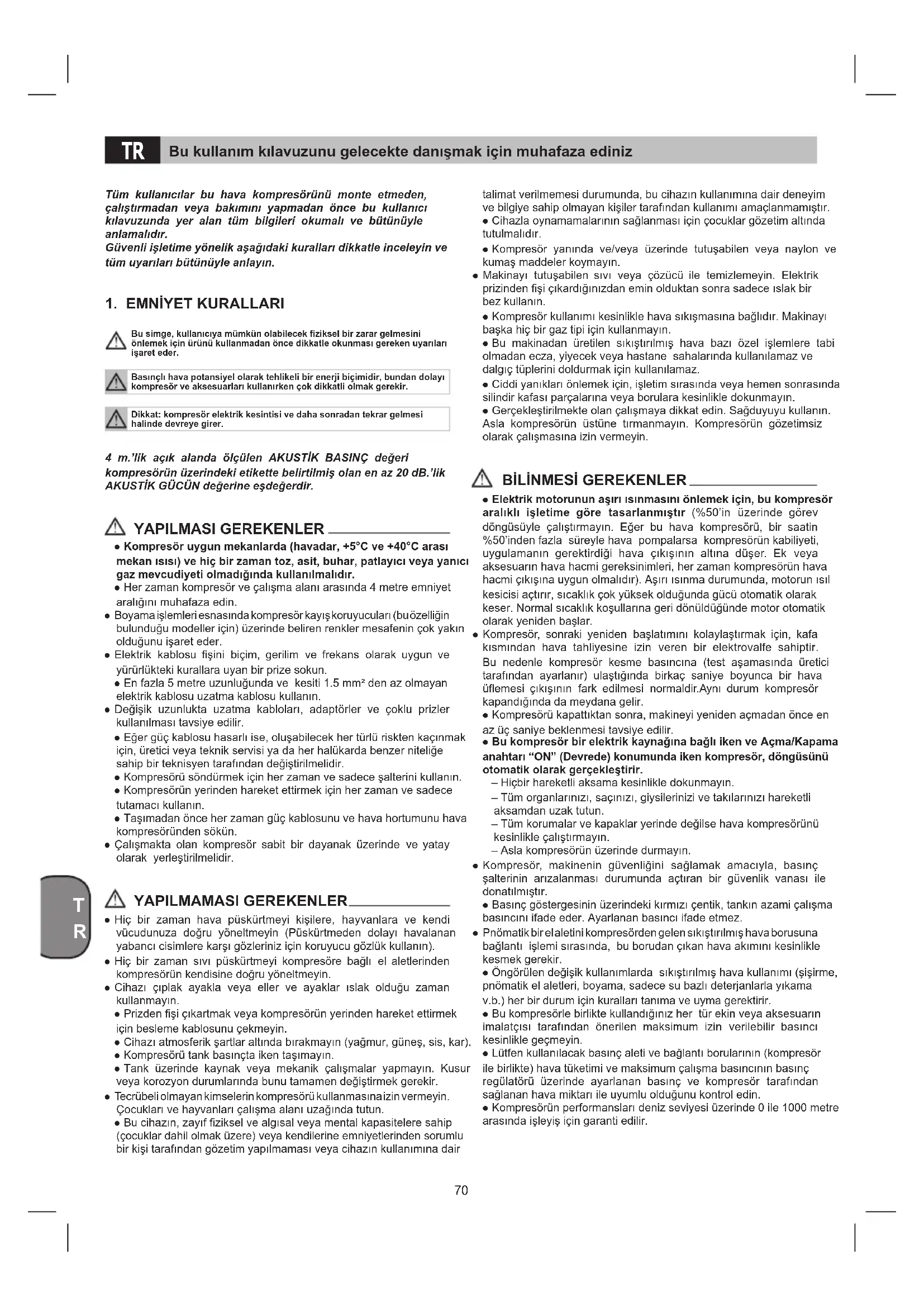

Tüm kullanıcılar bu hava kompresörünü monte etmeden, çalıştırmadan veya bakımını yapmadan önce bu kullanıcı kılavuzunda yer alan tüm bilgileri okumalı ve bütünüyle anlamalıdır. Güvenli işletime yönelik aşağıdaki kuralları dikkatle inceleyin ve tüm uyarıları bütünüyle anlayın.

1. EMNİYET KURALLARI

Bu simge, kullanıcıya mümkün olabilecek fiziksel bir zarar gelmesini önlemek için ürünü kullanmadan önce dikkatle okunması gereken uyarıları işaret eder.Basınçlı hava potansiyel olarak tehlikeli bir enerji biçimidir, bundan dolayı kompresör ve aksesuarları kullanırken çok dikkatli olmak gerekir.Dikkat: kompresör elektrik kesintisi ve daha sonradan tekrar gelmesi halinde devreye girer. 4 m.’lik açık alanda ölçülen AKUSTİK BASINÇ değeri kompresörün üzerindeki etikette belirtilmiş olan en az 20 dB.’lik AKUSTİK GÜCÜN değerine eşdeğerdir. YAPILMASI GEREKENLER ● Kompresör uygun mekanlarda (havadar, +5°C ve +40°C arası mekan ısısı) ve hiç bir zaman toz, asit, buhar, patlayıcı veya yanıcı gaz mevcudiyeti olmadığında kullanılmalıdır. ● Her zaman kompresör ve çalışma alanı arasında 4 metre emniyet aralığını muhafaza edin. ● Boyama işlemleri esnasında kompresör kayış koruyucuları (bu özelliğin bulunduğu modeller için) üzerinde beliren renkler mesafenin çok yakın olduğunu işaret eder. ● Elektrik kablosu şini biçim, gerilim ve frekans olarak uygun ve yürürlükteki kurallara uyan bir prize sokun. ● En fazla 5 metre uzunluğunda ve kesiti 1.5 mm² den az olmayan elektrik kablosu uzatma kablosu kullanın. ● Değişik uzunlukta uzatma kabloları, adaptörler ve çoklu prizler kullanılması tavsiye edilir. ● Eğer güç kablosu hasarlı ise, oluşabilecek her türlü riskten kaçınmak için, üretici veya teknik servisi ya da her halükarda benzer niteliğe sahip bir teknisyen tarafından değiştirilmelidir. ● Kompresörü söndürmek için her zaman ve sadece şalterini kullanın. ● Kompresörün yerinden hareket ettirmek için her zaman ve sadece tutamacı kullanın. ● Taşımadan önce her zaman güç kablosunu ve hava hortumunu hava kompresöründen sökün. ● Çalışmakta olan kompresör sabit bir dayanak üzerinde ve yatay olarak yerleştirilmelidir. YAPILMAMASI GEREKENLER ● Hiç bir zaman hava püskürtmeyi kişilere, hayvanlara ve kendi vücudunuza doğru yöneltmeyin (Püskürtmeden dolayı havalanan yabancı cisimlere karşı gözleriniz için koruyucu gözlük kullanın). ● Hiç bir zaman sıvı püskürtmeyi kompresöre bağlı el aletlerinden kompresörün kendisine doğru yöneltmeyin. ● Cihazı çıplak ayakla veya eller ve ayaklar ıslak olduğu zaman kullanmayın. ● Prizden şi çıkartmak veya kompresörün yerinden hareket ettirmek için besleme kablosunu çekmeyin. ● Cihazı atmosferik şartlar altında bırakmayın (yağmur, güneş, sis, kar). ● Kompresörü tank basınçta iken taşımayın. ● Tank üzerinde kaynak veya mekanik çalışmalar yapmayın. Kusur veya korozyon durumlarında bunu tamamen değiştirmek gerekir. ● Tecrübeli olmayan kimselerin kompresörü kullanmasına izin vermeyin. Çocukları ve hayvanları çalışma alanı uzağında tutun. ● Bu cihazın, zayıf ziksel ve algısal veya mental kapasitelere sahip (çocuklar dahil olmak üzere) veya kendilerine emniyetlerinden sorumlu bir kişi tarafından gözetim yapılmaması veya cihazın kullanımına dair talimat verilmemesi durumunda, bu cihazın kullanımına dair deneyim ve bilgiye sahip olmayan kişiler tarafından kullanımı amaçlanmamıştır. ● Cihazla oynamamalarının sağlanması için çocuklar gözetim altında tutulmalıdır. ● Kompresör yanında ve/veya üzerinde tutuşabilen veya naylon ve kumaş maddeler koymayın. ● Makinayı tutuşabilen sıvı veya çözücü ile temizlemeyin. Elektrik prizinden şi çıkardığınızdan emin olduktan sonra sadece ıslak bir bez kullanın. ● Kompresör kullanımı kesinlikle hava sıkışmasına bağlıdır. Makinayı başka hiç bir gaz tipi için kullanmayın. ● Bu makinadan üretilen sıkıştırılmış hava bazı özel işlemlere tabi olmadan ecza, yiyecek veya hastane sahalarında kullanılamaz ve dalgıç tüplerini doldurmak için kullanılamaz. ● Ciddi yanıkları önlemek için, işletim sırasında veya hemen sonrasında silindir kafası parçalarına veya borulara kesinlikle dokunmayın. ● Gerçekleştirilmekte olan çalışmaya dikkat edin. Sağduyuyu kullanın. Asla kompresörün üstüne tırmanmayın. Kompresörün gözetimsiz olarak çalışmasına izin vermeyin.

BİLİNMESİ GEREKENLER

● Elektrik motorunun aşırı ısınmasını önlemek için, bu kompresör aralıklı işletime göre tasarlanmıştır (%50’in üzerinde görev döngüsüyle çalıştırmayın. Eğer bu hava kompresörü, bir saatin %50’inden fazla süreyle hava pompalarsa kompresörün kabiliyeti, uygulamanın gerektirdiği hava çıkışının altına düşer. Ek veya aksesuarın hava hacmi gereksinimleri, her zaman kompresörün hava hacmi çıkışına uygun olmalıdır). Aşırı ısınma durumunda, motorun ısıl kesicisi açtırır, sıcaklık çok yüksek olduğunda gücü otomatik olarak keser. Normal sıcaklık koşullarına geri dönüldüğünde motor otomatik olarak yeniden başlar. ● Kompresör, sonraki yeniden başlatımını kolaylaştırmak için, kafa kısmından hava tahliyesine izin veren bir elektrovalfe sahiptir. Bu nedenle kompresör kesme basıncına (test aşamasında üretici tarafından ayarlanır) ulaştığında birkaç saniye boyunca bir hava üemesi çıkışının fark edilmesi normaldir.Aynı durum kompresör kapandığında da meydana gelir. ● Kompresörü kapattıktan sonra, makineyi yeniden açmadan önce en az üç saniye beklenmesi tavsiye edilir. ● Bu kompresör bir elektrik kaynağına bağlı iken ve Açma/Kapama anahtarı “ON” (Devrede) konumunda iken kompresör, döngüsünü otomatik olarak gerçekleştirir. – Hiçbir hareketli aksama kesinlikle dokunmayın. – Tüm organlarınızı, saçınızı, giysilerinizi ve takılarınızı hareketli aksamdan uzak tutun. – Tüm korumalar ve kapaklar yerinde değilse hava kompresörünü kesinlikle çalıştırmayın. – Asla kompresörün üzerinde durmayın. ● Kompresör, makinenin güvenliğini sağlamak amacıyla, basınç şalterinin arızalanması durumunda açtıran bir güvenlik vanası ile donatılmıştır. ● Basınç göstergesinin üzerindeki kırmızı çentik, tankın azami çalışma basıncını ifade eder. Ayarlanan basıncı ifade etmez. ● Pnömatik bir el aletini kompresörden gelen sıkıştırılmış hava borusuna bağlantı işlemi sırasında, bu borudan çıkan hava akımını kesinlikle kesmek gerekir. ● Öngörülen değişik kullanımlarda sıkıştırılmış hava kullanımı (şişirme, pnömatik el aletleri, boyama, sadece su bazlı deterjanlarla yıkama v.b.) her bir durum için kuralları tanıma ve uyma gerektirir. ● Bu kompresörle birlikte kullandığınız her tür ekin veya aksesuarın imalatçısı tarafından önerilen maksimum izin verilebilir basıncı kesinlikle geçmeyin. ● Lütfen kullanılacak basınç aleti ve bağlantı borularının (kompresör ile birlikte) hava tüketimi ve maksimum çalışma basıncının basınç regülatörü üzerinde ayarlanan basınç ve kompresör tarafından sağlanan hava miktarı ile uyumlu olduğunu kontrol edin. ● Kompresörün performansları deniz seviyesi üzerinde 0 ile 1000 metre arasında işleyiş için garanti edilir. Bu kullanım kılavuzunu gelecekte danışmak için muhafaza ediniz TR71

A. Açma/Kapama (I/O) Anahtarı: Anahtar, kompresörü başlatmak ve durdurmak için kullanılan devreye alma mekanizmasıdır. Anahtar “Devrede” iken tank basıncı fabrikada ayarlanan çalışma basıncının üst sınırına ulaşıncaya kadar motor ve pompa hava sıkıştıracaktır. Tank basıncı fabrikada ayarlanan “devreye girme” basıncının altına düştüğünde kompresör otomatik olarak tekrar hava sıkıştırmaya başlayacaktır. B. Düzenlenmiş Basınç Göstergesi: Düzenlenmiş basınç göstergesi, regülatörün ayarına göre tahliye hattına boşaltılmasına izin verilen basınç miktarını gösterir. C. Regülatör Düğmesi: Regülatör düğmesi, tahliye hattında bulunacak hava basıncını ayarlamak için kullanılır. Tahliye havası basıncı, yuvarlak düğme saat yönünde çevrilerek artırılır ve düğme saat yönünün tersi yönde çevrilerek azaltılır. D. Drenaj Vanası: Açıldığında tanktaki nemi boşaltan küresel tip vana. E. Hızlı Bağlantı: Hızlı bağlantı, hava hattını aletinize bağlamada kullanılır. F. Güvenlik vanası: Güvenlik vanası, hava tanklarında aşırı basınç birikmesini önlemek üzere ayarlanır. Bu vana fabrikada önceden ayarlanır ve tank basıncı bu basınca ulaşıncaya dek işlevsizdir. Bu güvenlik vanasını ayarlamaya veya iptal etmeye kalkışmayın. Bu vanada yapılacak herhangi bir ayarlama, ciddi yaralanmalara neden olabilir. Bu cihazın servis veya bakım gerektirmesi durumunda, bir Yetkili Servis Merkezine başvurun. G. Kaldırma/taşıma kulpu. H. Destek ayağı.

I. Hava giriş ltresi.

J. Basınç ölçer: Tank basıncını okumak için. K. Basınçlı kap. L. Besleme kablosu.

Kompresör, sıkıştırılmış hava ile çalışan aletler için sıkıştırılmış hava üretmek üzere tasarlanmıştır. Makinemizin ticari uygulamalar veya sanayi uygulamaları için tasarlanmadığı hususunu aklınızdan çıkarmayın. Makinenin ticari veya sanayi veya muadili amaçlarla kullanımı garantimiz kapsamında değildir. Makine, sadece öngörülmüş olan amacı için kullanılacaktır. Başka herhangi bir kullanım suiistimal olarak kabul edilir. Bundan doğacak, niteliği ne olursa olsun her türlü hasar veya yaralanmadan kullanıcı/ operatör ve imalatçı sorumlu olacaktır.

Kompresör, darbeye dayanıklı şe sahip bir şebeke kablosu ile donatılmıştır. Elektrik kablosu şini biçim, gerilim ve frekans olarak uygun ve yürürlükteki kurallara uyan bir prize sokun. Makineyi kullanmadan önce, şebeke geriliminin, anma değerleri plakasında belirtilen özelliklere olduğundan emin olun. ON/OFF şalterin I (ON) konumunda olmadığından emin olun. Uzun besleme kabloları, uzatmalar, kablo makaraları, vb. gerilimde düşmeye neden olur ve motorun çalıştırılmasını engelleyebilir. +5°C’nin altındaki sıcaklıklarda, gerginlikten dolayı motorun çalıştırılması tehlikeye girebilir.

5. BAŞLATMA ÖNCESI PROSEDÜRLER

● Makineyi nakliye hasarı emareleri için inceleyin. Herhangi bir hasarı derhal kompresörü teslim eden rmaya bildirin. ● Tankların drenajının yapıldığını ve tanklarda hiçbir nem veya kir bulunmadığını doğrulayın. ● Kompresör, çalışan tüketicinin yanında kurulmalıdır. ● Uzun havai hatlardan ve uzun besleme hatlarından (uzatmalar) kaçının. ● Emilen havanın kuru ve tozsuz olduğundan emin olun. ● Kompresörü nemli veya yaş odalara kurmayın. ● Kompresör sadece uygun odalarda kullanılabilir (iyi havalandırılan ve ortam sıcaklığı +5°C ila +40°C olan). Oda hiçbir toz, asit, buhar, patlayıcı veya yanıcı gaz olmamalıdır. ● Kompresör kuru odalarda kullanım için tasarlanmıştır. Kompresörün, işin su püskürtülerek yapıldığı alanlarda kullanılması yasaktır.

5.1 Hava ltresinin montajı (Eğer zaten monte

edilmemiş ise) Transport tapasını tornavida veya benzer bir alet ile sökün ve yerine hava ltresini (I) takın (Şekil 2a-2b). Eğer tedarik edilirse, ltre kapağındaki aspirasyon borusunu (Şek. 2c) takın.

6. İŞLETIM TALIMATLARI

● Kompresör ile elektrik tesisatı arasındaki bilgilerin uygunluk durumunu tablodan kontrol ediniz. Şayet bir değişim gözlenirse, gerilimde beklenilen itibari değerdeki oynama +/- % 10 oranında olacaktır. ● Kompresörün üzerinde bulunan I/O düğmesinin KAPALI «O» konumda olduğundan emin olarak güç kablosunun şini uygun bir prize takın (Şek. 4). ● Bu noktada kompresör kullanıma hazırdır. ● I/O düğmesinin çalışması şu şekildedir, kompresör çalışmaya başlar, sevk borusunun içinden alıcıya hava pompalar. ● En yüksek ayar değerine varıldığında (test evresinde imalatçı tarafından programlanmıştır) kompresör durur. Kompresör havayı kullanarak en az ayar değerine varıldığında en yüksek ve en az arasında 2 bar) otomatik olarak yeniden hareket eder. ● I/O düğmesi çevrilerek kapatılıncaya kadar bu otomatik döngüye göre kompresör çalışmaya devam eder (Şek. 4). ● Kompresör yeniden kullanmak istenildiğinde yeniden çalıştırmaya başlamadan önce sönmesinden itibaren en az 10 saniye beklemek gerekir. ● Tüm kompresörlerde bir basınç indirgeni bulunmaktadır (ref. C). Musluk açıkken topuzu üzerinde işlem yaparak (Saat yönünde çevrilmesi basıncı arttırır ve saat yönünün tersine çevrilmesi de azaltır) pnömatik el aletleri kullanımını optimize etmek amacıyla hava basıncını ayarlamak mümkündür. ● Programlanan değeri basın ölçer veya basınçla ilgili karşı değerli topuz üzerinde mevcut numaralı kertikler ile kontrol etmek mümkündür (ref. B). ● Ayarlı basınç, çabuk kilitlenir kaplinden (ref. E) alınabilir. ● Hava aleti üzerinde belirlenmiş ve kullanılacak olan azami basınç ile regülatör (düzenleyici) üzerindeki ayarlanmış olan basınç değerinin uygunluğunu kontrol ediniz.Bu arada kompresörün dışarıya ne kadar hava bastığını regülatördeki basınç değerinden anlamanız mümkündür. ● İş sonunda makinayı durdurun, elektrik şini çıkartın ve tankı boşaltın.

7. TEMIZLIK VE BAKIM

Uyarı! Makinede herhangi bir temizlik ve bakım çalışması yapmadan önce güç kablosunu çekin. Uyarı! Kompresör tamamen soğuyuncaya kadar bekleyin. Yanma tehlikesi! Uyarı! Herhangi bir temizlik ve bakım çalışmasından önce daima tankın basıncını giderin.

● Mümkün olduğunca emniyet cihazlarının kirlenmesini ve tozlanmasını önleyin. Makineyi temiz bir bezle silin veya makineye düşük basınçta sıkıştırılmış hava püskürtün. ● Kullandıktan hemen sonra makineyi temizlemenizi öneririz. ● Temizlik ajanları veya solventleri kullanmayın; bunlar makinenin plastik parçalarına hasar verebilir. Makinenin içine su girmemesini sağlayın. ● Temizlikten önce hortumu ve püskürtme aletlerini kompresörden ayırın. Kompresörü suyla, solventlerle veya vb. maddelerle temizlemeyin.

Yoğuşma suyu her gün drenaj vanası (ref. D) (basınç tankının altında) açılarak boşaltılmalıdır (Şekil 3).

1. Kompresörün Devre Dışı bırakıldığından emin olun.

2. Kolundan tutarak kompresörü drenaj vanasına doğru, vana tankın

altında kalacak şekilde eğin.72

Not: Herhangi bir onarım veya ayarlama yapmadan önce güç kaynağını ve tank basıncını kaldırın. Anormallik Sebep Müdahale Kompresör duruyor ve bir kaç dakika sonra otonom olarak hareket ediyor. Motorun aşırı ısınmasından dolayı termik koruyucu müdahalesi. Kompresör soğumasını bekleyin. Mekanı havalandırın. Kompresör bir kaç denemeden sonra duruyor. Motorun aşırı ısınmasından dolayı termik koruyucu müdahalesi (marş sırasında ş çıkması, yetersiz besleme gerilimi). Marş durdurma enterüptörünü çalıştırın. Mekanı havalandırın. Bir kaç dakika bekleyin ve kompresör otonom olarak yeniden çalışmaya başlayacaktır. Kompresör durmuyor ve emniyet valfı müdahalede bulunuyor. Kompresörün anormal işleyişi veya basınç anahtarının işleyiş bozukluğu. Fişi çıkartın ve Bakım Servisine başvurun. Yapılacak her hangi başka bir müdahale, orijinal yedek parçaları talep edilerek yetkili Bakım Servislerinde icra edilmelidir. Makinayı kurcalamak emniyeti tehlikeye sokar ve ilgili garantiyi geçersiz kılar. Garanti ve onarım. Kusurlu mallar veya yedek parça gereksinimlerinde, lütfen alışverişinizi yaptığınız satış noktasına başvurunuz.

3. Drenaj vanasını döndürerek vanayı açın.

4. Tüm nem uzaklaştırılıncaya kadar kompresörü eğik tutun.

5. Boşaltım musluğunu kapatınız.

Uyarı! Kondansatı çevreyle uyumlu bir biçimde uygun toplama noktasında bertaraf edin.

7.3 Emniyet ventili (ref. F)

Emniyet ventili, basınç tüpünün azami basıncına göre yarlanmıştır. Emniyet ventilinin ayarını değiştirmek çıkarmak yasaktır. Gerekli olduğu durumlarda devreye girmesini doğru fonksiyon edebilmesini sağlayabilmek için emniyet ventiline arada bir basılarak devreye alınacaktır. Conta tamamen gevşeyene kadar çeviriniz. Ardından, basınçlı havanın dışarı çıkma sesi duyulana kadar contayı güçlü bir şekilde çekiniz (Şekil 5). Ardından contayı bırakıp tekrar sıkınız. Emniyet valni ve çevresini daima temiz ve engellerden uzak tutunuz.

Uyarı! Fişi elektrik prizinden ayırın, cihaz ve ona bağlı olan tüm basınçlı hava takımlarını tahliye edin ve yoğuşmayı boşaltın. Kompresörü kapatın ve kompresörün yetkisiz kişilerce tekrar çalıştırılamayacak biçimde emniyete alındığından emin olun. Uyarı! Kompresörü sadece, yetkisiz kişilerin giremeyeceği kuru bir yerde depolayın. Daima dik olarak, sallanmayacak biçimde depolayın!

8. BERTARAF VE GERI DÖNÜŞÜM

Atık elektrikli ve elektronik ekipmanlar (AEEE) ile ilgili 2012/19/AB Yönergesi uyarınca. Bu parçalar, özel işaretlenmiş kasalara atılmalıdır. Bu işaret ya cihaz üzerinde ya da cihaza ait kutunun üzerinde gösterilmiştir. Ürünün kendine has olan ömrünün sona ermesiyle birlikte diğer atıklardan ayrı olarak toplanılması gerekmektedir. Bundan dolayı tüketici cihazın ömrü tükendiğinde elektrik ve elektronik atıklara uygun olan özel yerlere atmaları yahut aynı özelliklere sahip yeni bir cihaz satın alındığında bire bir yenisiyle değiştirilmesi gerekmektedir. Çevresel uygunluğa katkıda bulunmak ve olası olumsuz etkileri azaltmak ve kaçınmak amacıyla çevre ve sağlık açısından, farklı ve uygun bir şekilde toplanmış tüm cihazlar ve malzemeler geri kazanım ve/veya yeniden kullanım için geri dönüşüm işlemine tabi tutulurlar. Yasalara aykırı bir şekilde ürünlerin atılması, tüketiciye, yürürlükte geçerli olan öngörülmüş cezaların uygulanmasını gerekli görür.73

Bu kullanım kılavuzunu gelecekte danışmak için muhafaza ediniz
