MANUALE UTENTE Siltek TB 50D Fini

Manuale istruzioni (Istruzioni originali)

Super Silent Air CompressorIT Tutti i dati identificativi, costruttore, modello, codice e numero di serie, sono riportati sull'etichetta CE applicata sull'ultima pagina del manuale.

DATI TECNICI: Fare riferimento all'etichetta applicata sull'ultima pagina del manuale

1 - Dati del costruttore

2 - Marchio CE e simbolo RAEE

3 - Modello / Codice / Numero di serie

4 - Aria aspirata misurata in (l/min) e (cfm)

5 - Aria resa dal compressore misurata in (l/min) e (cfm)

6 - Pressione massima di esercizio (bar e PSI), capacità del

serbatoio (l), giri al minuto (RPM), peso (kg)

7 - Livello di potenza acustica garantito in dB(A);

Livello di potenza acustica misurato in dB(A)

8 - Dati elettrici: tensione di alimentazione (V), frequenza (Hz),

corrente assorbita (A), potenza in (kW) e (HP)

9 - Fattore di servizio

10 - Dichiarazione di origine

11 - Anno di produzione/fabbricazione

Leggere attentamente e no in fondo, tutte le informazioni contenute nel manuale utente prima di montare, utilizzare o eseguire operazioni di manutenzione sul compressore d’aria. Consultare inoltre le seguenti norme per un utilizzo sicuro e prestare la massima attenzione a tutte le avvertenze.

1. NORME DI SICUREZZA

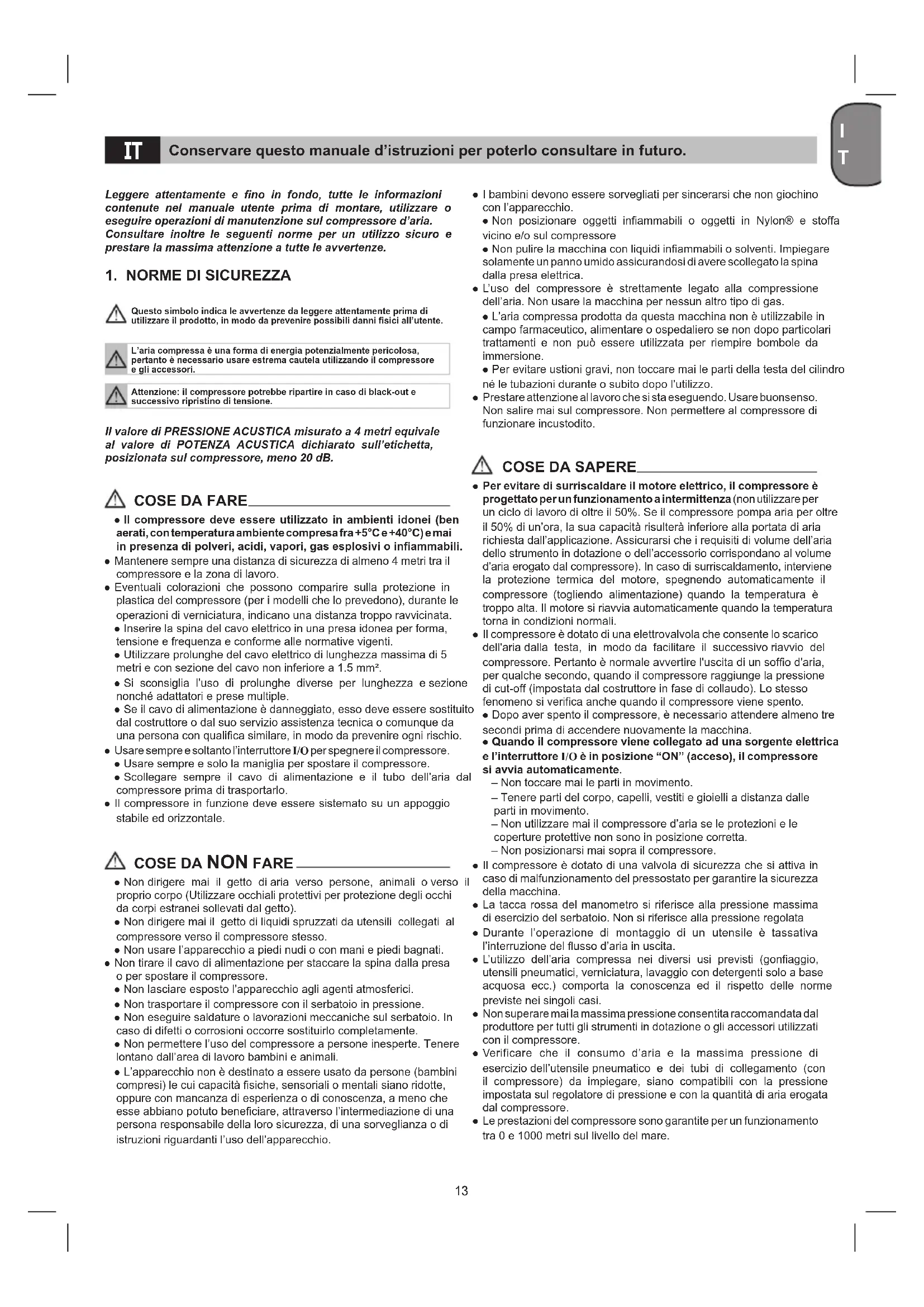

Questo simbolo indica le avvertenze da leggere attentamente prima di utilizzare il prodotto, in modo da prevenire possibili danni fisici all’utente.L’aria compressa è una forma di energia potenzialmente pericolosa, pertanto è necessario usare estrema cautela utilizzando il compressore e gli accessori.Attenzione: il compressore potrebbe ripartire in caso di black-out e successivo ripristino di tensione. Il valore di PRESSIONE ACUSTICA misurato a 4 metri equivale al valore di POTENZA ACUSTICA dichiarato sull’etichetta, posizionata sul compressore, meno 20 dB.

● Il compressore deve essere utilizzato in ambienti idonei (ben aerati, con temperatura ambiente compresa fra +5°C e +40°C) e mai in presenza di polveri, acidi, vapori, gas esplosivi o inammabili. ● Mantenere sempre una distanza di sicurezza di almeno 4 metri tra il compressore e la zona di lavoro. ● Eventuali colorazioni che possono comparire sulla protezione in plastica del compressore (per i modelli che lo prevedono), durante le operazioni di verniciatura, indicano una distanza troppo ravvicinata. ● Inserire la spina del cavo elettrico in una presa idonea per forma, tensione e frequenza e conforme alle normative vigenti. ● Utilizzare prolunghe del cavo elettrico di lunghezza massima di 5 metri e con sezione del cavo non inferiore a 1.5 mm². ● Si sconsiglia l’uso di prolunghe diverse per lunghezza e sezione nonché adattatori e prese multiple. ● Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualica similare, in modo da prevenire ogni rischio. ● Usare sempre e soltanto l’interruttore I/O per spegnere il compressore. ● Usare sempre e solo la maniglia per spostare il compressore. ● Scollegare sempre il cavo di alimentazione e il tubo dell’aria dal compressore prima di trasportarlo. ● Il compressore in funzione deve essere sistemato su un appoggio stabile ed orizzontale.

● Non dirigere mai il getto di aria verso persone, animali o verso il proprio corpo (Utilizzare occhiali protettivi per protezione degli occhi da corpi estranei sollevati dal getto). ● Non dirigere mai il getto di liquidi spruzzati da utensili collegati al compressore verso il compressore stesso. ● Non usare l’apparecchio a piedi nudi o con mani e piedi bagnati. ● Non tirare il cavo di alimentazione per staccare la spina dalla presa o per spostare il compressore. ● Non lasciare esposto l’apparecchio agli agenti atmosferici. ● Non trasportare il compressore con il serbatoio in pressione. ● Non eseguire saldature o lavorazioni meccaniche sul serbatoio. In caso di difetti o corrosioni occorre sostituirlo completamente. ● Non permettere l’uso del compressore a persone inesperte. Tenere lontano dall’area di lavoro bambini e animali. ● L’apparecchio non è destinato a essere usato da persone (bambini compresi) le cui capacità siche, sensoriali o mentali siano ridotte, oppure con mancanza di esperienza o di conoscenza, a meno che esse abbiano potuto beneciare, attraverso l’intermediazione di una persona responsabile della loro sicurezza, di una sorveglianza o di istruzioni riguardanti l’uso dell’apparecchio. ● I bambini devono essere sorvegliati per sincerarsi che non giochino con l’apparecchio. ● Non posizionare oggetti inammabili o oggetti in Nylon® e stoffa vicino e/o sul compressore ● Non pulire la macchina con liquidi inammabili o solventi. Impiegare solamente un panno umido assicurandosi di avere scollegato la spina dalla presa elettrica. ● L’uso del compressore è strettamente legato alla compressione dell’aria. Non usare la macchina per nessun altro tipo di gas. ● L’aria compressa prodotta da questa macchina non è utilizzabile in campo farmaceutico, alimentare o ospedaliero se non dopo particolari trattamenti e non può essere utilizzata per riempire bombole da immersione. ● Per evitare ustioni gravi, non toccare mai le parti della testa del cilindro né le tubazioni durante o subito dopo l’utilizzo. ● Prestare attenzione al lavoro che si sta eseguendo. Usare buonsenso. Non salire mai sul compressore. Non permettere al compressore di funzionare incustodito.

● Per evitare di surriscaldare il motore elettrico, il compressore è progettato per un funzionamento a intermittenza (non utilizzare per un ciclo di lavoro di oltre il 50%. Se il compressore pompa aria per oltre il 50% di un’ora, la sua capacità risulterà inferiore alla portata di aria richiesta dall’applicazione. Assicurarsi che i requisiti di volume dell’aria dello strumento in dotazione o dell’accessorio corrispondano al volume d’aria erogato dal compressore). In caso di surriscaldamento, interviene la protezione termica del motore, spegnendo automaticamente il compressore (togliendo alimentazione) quando la temperatura è troppo alta. Il motore si riavvia automaticamente quando la temperatura torna in condizioni normali. ● Il compressore è dotato di una elettrovalvola che consente lo scarico dell'aria dalla testa, in modo da facilitare il successivo riavvio del compressore. Pertanto è normale avvertire l'uscita di un sofo d'aria, per qualche secondo, quando il compressore raggiunge la pressione di cut-off (impostata dal costruttore in fase di collaudo). Lo stesso fenomeno si verica anche quando il compressore viene spento. ● Dopo aver spento il compressore, è necessario attendere almeno tre secondi prima di accendere nuovamente la macchina. ● Quando il compressore viene collegato ad una sorgente elettrica e l’interruttore I/O è in posizione “ON” (acceso), il compressore si avvia automaticamente. – Non toccare mai le parti in movimento. – Tenere parti del corpo, capelli, vestiti e gioielli a distanza dalle parti in movimento. – Non utilizzare mai il compressore d’aria se le protezioni e le coperture protettive non sono in posizione corretta. – Non posizionarsi mai sopra il compressore. ● Il compressore è dotato di una valvola di sicurezza che si attiva in caso di malfunzionamento del pressostato per garantire la sicurezza della macchina. ● La tacca rossa del manometro si riferisce alla pressione massima di esercizio del serbatoio. Non si riferisce alla pressione regolata ● Durante l’operazione di montaggio di un utensile è tassativa l’interruzione del usso d’aria in uscita. ● L’utilizzo dell’aria compressa nei diversi usi previsti (gonaggio, utensili pneumatici, verniciatura, lavaggio con detergenti solo a base acquosa ecc.) comporta la conoscenza ed il rispetto delle norme previste nei singoli casi. ● Non superare mai la massima pressione consentita raccomandata dal produttore per tutti gli strumenti in dotazione o gli accessori utilizzati con il compressore. ● Verificare che il consumo d’aria e la massima pressione di esercizio dell’utensile pneumatico e dei tubi di collegamento (con il compressore) da impiegare, siano compatibili con la pressione impostata sul regolatore di pressione e con la quantità di aria erogata dal compressore. ● Le prestazioni del compressore sono garantite per un funzionamento tra 0 e 1000 metri sul livello del mare. Conservare questo manuale d’istruzioni per poterlo consultare in futuro. ITI

A. Interruttore I/O (ON/OFF): l’interruttore è il meccanismo di attivazione utilizzato per avviare e arrestare il compressore. Quando l’interruttore è “On”, il motore e la pompa comprimono aria nché la pressione nel serbatoio non raggiunge il limite superiore della pressione di esercizio impostata in fabbrica. Quando la pressione del serbatoio scende al di sotto della pressione limite impostata in fabbrica, il compressore si riavvia automaticamente per comprimere aria. B. Manometro aria regolata: Il manometro dell’aria regolata indica il livello di pressione consentito nella linea di scarico secondo le impostazioni del regolatore. C. Manopola del regolatore di pressione: La manopola del regolatore serve per regolare la pressione dell’aria presente nella linea di scarico. La pressione dell’aria di scarico aumenta ruotando la manopola in senso orario, mentre diminuisce ruotandola in senso antiorario. D. Valvola di scarico: Valvola del tipo a sfera che scarica l’umidità dal serbatoio quando viene aperta. E. Accoppiamento rapido: L’accoppiamento rapido serve per collegare la presa d’aria allo strumento. F. Valvola di sicurezza: La valvola di sicurezza serve per evitare la sovrapressurizzazione dei serbatoi d’aria. Questa valvola viene preimpostata in fabbrica e non entra in funzione nché la pressione del serbatoio non raggiunge tale livello. Non regolare o eliminare questo dispositivo di sicurezza. Eventuali modiche della valvola possono causare lesioni gravi. Se il dispositivo necessita di assistenza o manutenzione, rivolgersi a un centro di assistenza autorizzato. G. Maniglia per sollevamento/spostamento. H. Piedino in gomma.

I. Filtro dell’aria di aspirazione.

J. Manometro: Indica la pressione del serbatoio. K. Serbatoio aria. L. Cavo di alimentazione.

3. SETTORE D'IMPIEGO

Il compressore serve per produrre aria compressa per utensili pneumatici, azionati con aria compressa. Tenere presente che questi apparecchi non sono stati costruiti per l’impiego professionale, artigianale o industriale. Non si assume alcuna garanzia quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti. L’apparecchio deve essere usato solamente per lo scopo a cui è destinato. Ogni altro tipo di utilizzo che esuli da quello previsto, non è considerato un uso conforme. L’utilizzatore/operatore, e non il costruttore, è responsabile dei danni e/o delle lesioni di ogni tipo, che eventualmente ne dovessero risultare.

4. ALLACCIAMENTO ALLA RETE

Il compressore è dotato di un cavo di alimentazione con spina con messa a terra. Inserire la spina del cavo elettrico in una presa idonea per forma, tensione e frequenza e conforme alle normative vigenti. Prima della messa in esercizio fare attenzione che la tensione di rete corrisponda a quella di esercizio indicata sulla targhetta delle caratteristiche dell'apparecchio. Assicurarsi che l'interruttore ON/ OFF non sia in posizione I (ON). I cavi di alimentazione troppo lunghi nonché prolunghe, avvolgicavi, ecc. causano un calo di tensione e possono impedire l'avvio del motore. In caso di basse temperature inferiori a +5°C l'avvio del motore può essere più difcile.

5. PROCEDURE DI PREAVVIAMENTO

● Verificare che l'apparecchio non presenti danni di trasporto. Comunicare tempestivamente gli eventuali danni rilevati all'impresa trasporti, che ha provveduto alla consegna del compressore. ● Vericare che il serbatoio sia stato svuotato e sia privo di umidità e sporco. ● Il compressore deve essere collocato vicino all’utilizzatore. ● Sono da evitare lunghe condutture dell'aria e lunghi cavi di collegamento (cavi di prolunga). ● Vericare che l'aria assorbita sia asciutta e senza polvere. ● Non collocare il compressore in una stanza umida o bagnata. ● Il compressore deve essere usato soltanto in luoghi adatti (ben aerati, temperatura ambiente +5°C - +40°C). Il luogo deve essere privo di polvere, acidi, vapori, gas esplosivi o inammabili. ● Il compressore è adatto per l'uso in luoghi asciutti. L'uso non è concesso nelle zone dove si lavora con spruzzi d'acqua.

5.1 Montaggio del ltro aria (se non già assemblato)

Togliere il tappo di trasporto con un cacciavite o utensile simile e avvitare saldamente all’apparecchio il ltro dell’aria (rif. I) (Fig. 2a-2b). Se fornito, inserire il tubicino di aspirazione nel coperchio del ltro (Fig. 2c).

6. ISTRUZIONI PER IL FUNZIONAMENTO

● Controllare la rispondenza dei dati di targa del compressore con quelli reali dell’impianto elettrico; si ammette una variazione di tensione di ± 10% rispetto al valore nominale. ● Inserire la spina del cavo di alimentazione in una presa idonea, vericando che l’interruttore I/O posto sul compressore, sia nella posizione spento “O” (OFF) (Fig. 4). ● A questo punto il compressore è pronto per l’uso. ● Intervenendo sull’interruttore I/O il compressore si avvia pompando aria ed immettendola attraverso il tubo di mandata nel serbatoio. ● Raggiunto il valore di taratura superiore (impostato dal costruttore in fase di collaudo) il compressore si ferma. Utilizzando aria il compressore riparte automaticamente quando viene raggiunto il valore di taratura inferiore (2 bar tra superiore ed inferiore). ● Il compressore continua a funzionare con questo ciclo in automatico no a quando non si interviene sull’interruttore I/O (Fig. 4). ● Se si desidera impiegare nuovamente il compressore attendere almeno 10 secondi dal momento dello spegnimento prima di riavviarlo. ● Il compressore è corredato di un riduttore di pressione (rif. C). Agendo sul pomello a rubinetto aperto (ruotandolo in senso orario per aumentare la pressione e antiorario per diminuirla) è possibile regolare la pressione dell’aria in modo da ottimizzare l’uso degli utensili pneumatici. ● È possibile vericare il valore impostato attraverso il manometro (rif. B). ● La pressione impostata può essere prelevata sull’accoppiamento rapido (rif. E). ● Vericare che il consumo d’aria e la massima pressione di esercizio dell’utensile pneumatico da impiegare siano compatibili con la pressione impostata sul regolatore di pressione e con la quantità di aria erogata dal compressore. ● Al termine del lavoro fermare la macchina, scollegare la spina elettrica e svuotare il serbatoio.

7. PULIZIA E MANUTENZIONE

Attenzione! Prima di qualsiasi lavoro di pulizia e di manutenzione staccare la spina dalla presa di corrente. Attenzione! Attendere no a quando il compressore si sia completamente raffreddato! Pericolo di ustioni a causa di parti calde! Attenzione! Prima di ogni lavoro di pulizia e manutenzione si deve eliminare la pressione del serbatoio!

● Tenere i dispositivi di protezione il più possibile liberi da polvere e sporco. Stronare l'apparecchio con un panno pulito o sofarlo con l'aria compressa a bassa pressione. ● Si consiglia di pulire l'apparecchio subito dopo averlo usato. ● Non usare detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell'apparecchio. Fare attenzione che non possa penetrare dell'acqua all'interno dell'apparecchio. ● Il tubo in gomma e gli utensili pneumatici devono essere scollegati dal compressore prima della pulizia. Il compressore non deve essere pulito con acqua, solventi ecc.

7.2 Scarico del serbatoio

L’acqua di condensa deve essere scaricata ogni giorno aprendoI

Nota: scollegare il cavo di alimentazione e scaricare la pressione del serbatoio prima di eseguire qualsiasi riparazione o regolazione. Anomalia Causa Intervento Il compressore si arresta e riparte autonomamente dopo qualche minuto. Intervento della protezione termica, causa surriscaldamento del motore. Lasciare raffreddare il compressore. Areare il locale. Il compressore dopo alcuni tentativi di avviamento si arresta. Intervento della protezione termica causa surriscaldamento del motore (disinserzione della spina durante la marcia, scarsa tensione di alimentazione). Azionare l’interruttore di marcia arresto. Areare il locale. Attendere alcuni minuti ed il compressore si riavvierà autonomamente. Il compressore non si arresta ed interviene la valvola di sicurezza. Funzionamento non regolare del compressore o malfunzionamento del pressostato. Staccare la spina e rivolgersi al centro assistenza. Qualsiasi altro intervento deve essere eseguito dai Centri di Assistenza autorizzati, richiedendo ricambi originali. Manomettere la macchina può compromettere la sicurezza e comunque invalida la relativa garanzia. Garanzia e riparazione. In caso di merce difettosa o di necessità di parti di ricambio bisognerà rivolgersi al punto vendita presso il quale è stato effettuato l’acquisto. la valvola di scarico (rif. D) (sulla parte inferiore del serbatoio a pressione) (g. 3).

1. Vericare che il compressore sia spento (Off).

2. Tenendo l’impugnatura, inclinare il compressore verso la valvola

di scarico in modo che siano posizionati sulla parte inferiore del serbatoio.

3. Ruotare la valvola di scarico per aprirla.

4. Tenere il compressore inclinato nché non è stata eliminata tutta

5. Chiudere la valvola di scarico.

Attenzione! Smaltire l'acqua di condensa in modo rispettoso dell'ambiente in un apposito centro di raccolta.

7.3 Valvola di sicurezza (rif. F)

La valvola di sicurezza è impostata sulla massima pressione consentita per il serbatoio dell'aria. Non è consentito modicare la regolazione della valvola di sicurezza. La valvola di sicurezza deve essere attivata di quando in quando in modo che funzioni correttamente in caso di necessità. Ruotare la ghiera no a quando non è completamente allentata. Quindi tirare la ghiera con forza sufciente no a quando si sente l'aria compressa che fuoriesce (Fig. 5). Poi rilasciare la ghiera e riavvitarla. Tenere sempre pulita e sgombra da impedimenti la valvola di sicurezza e la zona circostante.

Attenzione! Staccare la spina dalla presa di corrente, satare l'apparecchio e tutti gli utensili ad aria compressa ad esso collegato e scaricare la condensa. Tenere il compressore in modo tale che non possa essere messo in funzione da persone non autorizzate. Attenzione! Tenere il compressore solo in un ambiente asciutto e non accessibile per persone non autorizzate. Non ribaltarlo, conservarlo solo diritto!

8. SMALTIMENTO E RICICLAGGIO

Ai sensi della Direttiva 2012/19/UE relativa allo smaltimento di riuti da apparecchiature elettriche ed elettroniche (RAEE). Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla ne della propria vita utile deve essere raccolto separatamente dagli altri riuti. L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a ne vita agli idonei centri di raccolta differenziata dei riuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno. L'adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previste dalla normativa vigente.16

Conservare questo manuale d’istruzioni per poterlo consultare in futuro
