MANUAL DE UTILIZADOR Siltek TB 50D Fini

Manual de instruções (Tradução das instruções originais)

Todos os dados de identificação: fabricante, modelo, código e número de série são impressos na etiqueta CE colada na última página deste manual.

1 - Dados do fabricante

4 - Ar aspirado medido em (l/min) e (cfm)

5 - Ar fornecido pelo compressor medido em (l/min) e (cfm)

6 - Pressão máxima de funcionamento (bar e PSI), capacidade do

reservatório (l), rotações por minuto (RPM), peso (kg)

7 - Nível de potência acústica garantido em dB(A)

Nível de potência sonora medido em dB(A)

8 - Dados elétricos: tensão de alimentação (V), frequência (Hz),

corrente absorvida (A), potência em (kW) e (HP)

9 - Fator de serviço

10 - Declaração de origem

11 - Ano de produção/fabricação

6. ISTRUZIONI PER IL FUNZIONAMENTO

Todos os utilizadores devem ler e compreender plenamente todas as informações contidas neste manual do proprietário antes da montar e utilizar este compressor de ar ou realizar operações de manutenção no mesmo. Analise cuidadosamente as seguintes regras para um funcionamento seguro e para compreender plenamente todas as advertências.

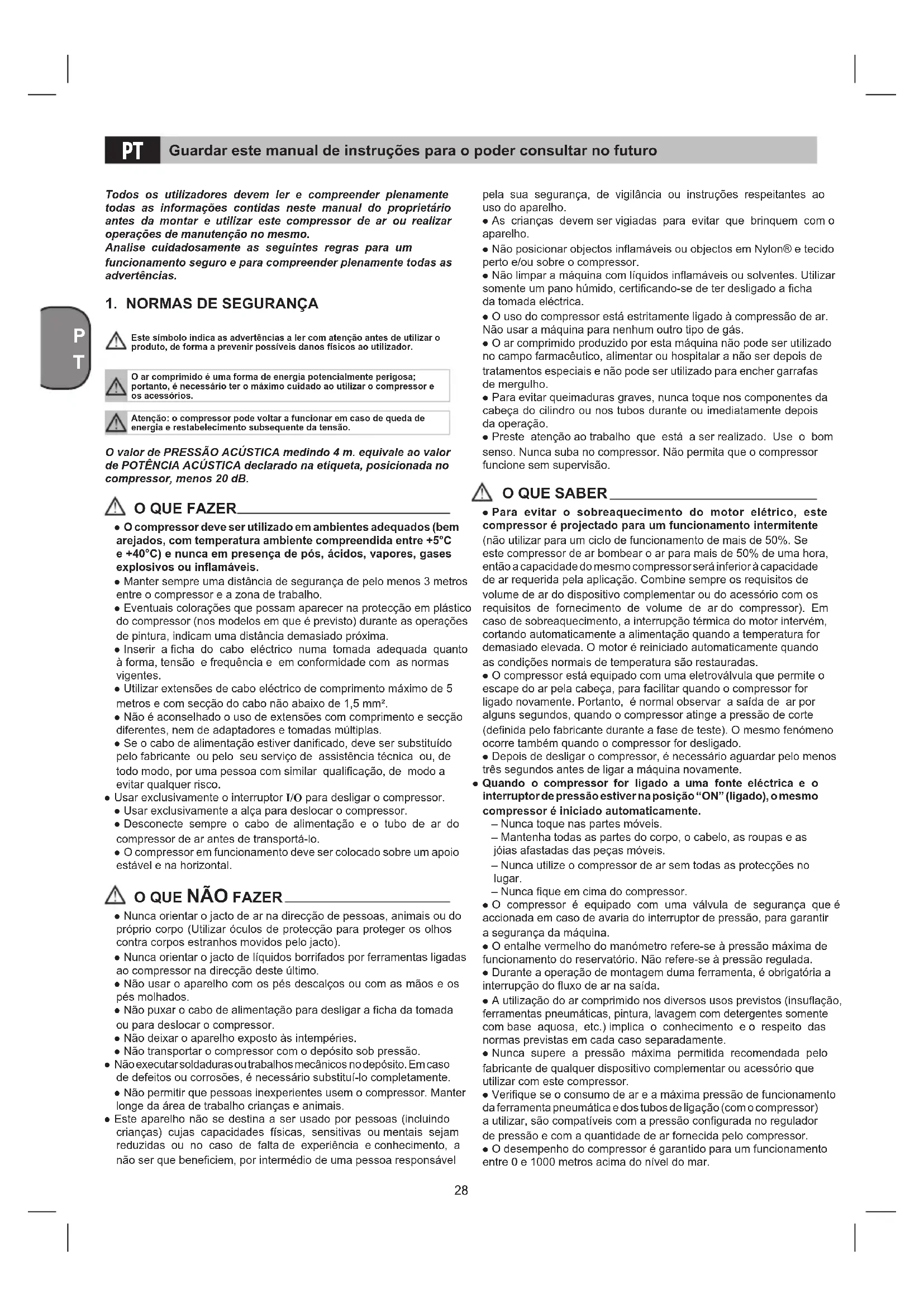

1. NORMAS DE SEGURANÇA

Este símbolo indica as advertências a ler com atenção antes de utilizar o produto, de forma a prevenir possíveis danos físicos ao utilizador.O ar comprimido é uma forma de energia potencialmente perigosa; portanto, é necessário ter o máximo cuidado ao utilizar o compressor e os acessórios.Atenção: o compressor pode voltar a funcionar em caso de queda de energia e restabelecimento subsequente da tensão. O valor de PRESSÃO ACÚSTICA medindo 4 m. equivale ao valor de POTÊNCIA ACÚSTICA declarado na etiqueta, posicionada no compressor, menos 20 dB.

● O compressor deve ser utilizado em ambientes adequados (bem arejados, com temperatura ambiente compreendida entre +5°C e +40°C) e nunca em presença de pós, ácidos, vapores, gases explosivos ou inamáveis. ● Manter sempre uma distância de segurança de pelo menos 3 metros entre o compressor e a zona de trabalho. ● Eventuais colorações que possam aparecer na protecção em plástico do compressor (nos modelos em que é previsto) durante as operações de pintura, indicam uma distância demasiado próxima. ● Inserir a cha do cabo eléctrico numa tomada adequada quanto à forma, tensão e frequência e em conformidade com as normas vigentes. ● Utilizar extensões de cabo eléctrico de comprimento máximo de 5 metros e com secção do cabo não abaixo de 1,5 mm². ● Não é aconselhado o uso de extensões com comprimento e secção diferentes, nem de adaptadores e tomadas múltiplas. ● Se o cabo de alimentação estiver danicado, deve ser substituído pelo fabricante ou pelo seu serviço de assistência técnica ou, de todo modo, por uma pessoa com similar qualicação, de modo a evitar qualquer risco. ● Usar exclusivamente o interruptor I/O para desligar o compressor. ● Usar exclusivamente a alça para deslocar o compressor. ● Desconecte sempre o cabo de alimentação e o tubo de ar do compressor de ar antes de transportá-lo. ● O compressor em funcionamento deve ser colocado sobre um apoio estável e na horizontal.

● Nunca orientar o jacto de ar na direcção de pessoas, animais ou do próprio corpo (Utilizar óculos de protecção para proteger os olhos contra corpos estranhos movidos pelo jacto). ● Nunca orientar o jacto de líquidos borrifados por ferramentas ligadas ao compressor na direcção deste último. ● Não usar o aparelho com os pés descalços ou com as mãos e os pés molhados. ● Não puxar o cabo de alimentação para desligar a cha da tomada ou para deslocar o compressor. ● Não deixar o aparelho exposto às intempéries. ● Não transportar o compressor com o depósito sob pressão. ● Não executar soldaduras ou trabalhos mecânicos no depósito. Em caso de defeitos ou corrosões, é necessário substituí-lo completamente. ● Não permitir que pessoas inexperientes usem o compressor. Manter longe da área de trabalho crianças e animais. ● Este aparelho não se destina a ser usado por pessoas (incluindo crianças) cujas capacidades físicas, sensitivas ou mentais sejam reduzidas ou no caso de falta de experiência e conhecimento, a não ser que beneciem, por intermédio de uma pessoa responsável pela sua segurança, de vigilância ou instruções respeitantes ao uso do aparelho. ● As crianças devem ser vigiadas para evitar que brinquem com o aparelho. ● Não posicionar objectos inamáveis ou objectos em Nylon® e tecido perto e/ou sobre o compressor. ● Não limpar a máquina com líquidos inamáveis ou solventes. Utilizar somente um pano húmido, certicando-se de ter desligado a cha da tomada eléctrica. ● O uso do compressor está estritamente ligado à compressão de ar. Não usar a máquina para nenhum outro tipo de gás. ● O ar comprimido produzido por esta máquina não pode ser utilizado no campo farmacêutico, alimentar ou hospitalar a não ser depois de tratamentos especiais e não pode ser utilizado para encher garrafas de mergulho. ● Para evitar queimaduras graves, nunca toque nos componentes da cabeça do cilindro ou nos tubos durante ou imediatamente depois da operação. ● Preste atenção ao trabalho que está a ser realizado. Use o bom senso. Nunca suba no compressor. Não permita que o compressor funcione sem supervisão.

● Para evitar o sobreaquecimento do motor elétrico, este compressor é projectado para um funcionamento intermitente (não utilizar para um ciclo de funcionamento de mais de 50%. Se este compressor de ar bombear o ar para mais de 50% de uma hora, então a capacidade do mesmo compressor será inferior à capacidade de ar requerida pela aplicação. Combine sempre os requisitos de volume de ar do dispositivo complementar ou do acessório com os requisitos de fornecimento de volume de ar do compressor). Em caso de sobreaquecimento, a interrupção térmica do motor intervém, cortando automaticamente a alimentação quando a temperatura for demasiado elevada. O motor é reiniciado automaticamente quando as condições normais de temperatura são restauradas. ● O compressor está equipado com uma eletroválvula que permite o escape do ar pela cabeça, para facilitar quando o compressor for ligado novamente. Portanto, é normal observar a saída de ar por alguns segundos, quando o compressor atinge a pressão de corte (denida pelo fabricante durante a fase de teste). O mesmo fenómeno ocorre também quando o compressor for desligado. ● Depois de desligar o compressor, é necessário aguardar pelo menos três segundos antes de ligar a máquina novamente. ● Quando o compressor for ligado a uma fonte eléctrica e o interruptor de pressão estiver na posição “ON” (ligado), o mesmo compressor é iniciado automaticamente. – Nunca toque nas partes móveis. – Mantenha todas as partes do corpo, o cabelo, as roupas e as jóias afastadas das peças móveis. – Nunca utilize o compressor de ar sem todas as protecções no lugar. – Nunca que em cima do compressor. ● O compressor é equipado com uma válvula de segurança que é accionada em caso de avaria do interruptor de pressão, para garantir a segurança da máquina. ● O entalhe vermelho do manómetro refere-se à pressão máxima de funcionamento do reservatório. Não refere-se à pressão regulada. ● Durante a operação de montagem duma ferramenta, é obrigatória a interrupção do uxo de ar na saída. ● A utilização do ar comprimido nos diversos usos previstos (insuação, ferramentas pneumáticas, pintura, lavagem com detergentes somente com base aquosa, etc.) implica o conhecimento e o respeito das normas previstas em cada caso separadamente. ● Nunca supere a pressão máxima permitida recomendada pelo fabricante de qualquer dispositivo complementar ou acessório que utilizar com este compressor. ● Verique se o consumo de ar e a máxima pressão de funcionamento da ferramenta pneumática e dos tubos de ligação (com o compressor) a utilizar, são compatíveis com a pressão congurada no regulador de pressão e com a quantidade de ar fornecida pelo compressor. ● O desempenho do compressor é garantido para um funcionamento entre 0 e 1000 metros acima do nível do mar. Guardar este manual de instruções para o poder consultar no futuro PT29

A. Interruptor I/O (ligar/desligar): O interruptor é o mecanismo de activação que é usado para iniciar e parar o compressor. Quando ele estiver em “On”, o motor e a bomba comprimem o ar do reservatório até a pressão atingir o limite superior da pressão de funcionamento de fábrica. Quando a pressão do reservatório cair abaixo do valor de fábrica, o compressor recomeça automaticamente a comprimir o ar. B. Manómetro regulado: O manómetro regulado indica a quantidade de pressão consentida na linha de descarga, de acordo com a conguração do regulador. C. Botão de regulação: O botão de regulação é usado para ajustar a pressão de ar disponível na linha de descarga. A pressão do ar de descarga é aumentada ao girar o botão no sentido horário e diminuída ao girar o botão no sentido contrário. D. Válvula de drenagem: Válvula de esfera que drena a humidade do reservatório quando aberta. E. Engate rápido: O engate rápido é usado para conectar a linha de ar ao seu instrumento. F. Válvula de segurança: A válvula de segurança é congurada para evitar a pressurização excessiva dos reservatórios de ar. Esta válvula é pré-congurada de fábrica e não funciona se a pressão do reservatório não alcançar esta pressão. Não tente ajustar ou eliminar este dispositivo de segurança. Qualquer ajuste feito nesta válvula pode causar ferimentos graves. Se este dispositivo requerer assistência ou manutenção, consulte um Centro de Atendimento Autorizado. G. Pega para levantar/mover. H. Apoio.

I. Filtro de ar da admissão.

J. Manómetro: Pode consultar-se a pressão do reservatório. K. Recipiente sob pressão. L. Cabo de alimentação.

3. ÁREA DE APLICAÇÃO

O compressor destina-se à produção de ar comprimido para ferramentas que funcionam a ar comprimido. Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para usocomercial, artesanal ou industrial. Não assumimos qualquer responsabilidade se o aparelho for utilizadono comércio, artesanato ou indústria ou emactividades equiparáveis. A máquina só pode ser utilizada para os ns a que sedestina. Qualquer outro tipo de utilização éconsiderado inadequado. Os danos ou ferimentos dequalquer tipo daí resultantes são da responsabilidade do utilizador/operador e não do fabricante.

O compressor encontra-se munido de um cabo eléctrico com cha Schuko. Inserir a cha do cabo eléctrico numa tomada adequada quanto à forma, tensão e frequência e em conformidade com as normas vigentes. Antes da colocação em funcionamento, certique-se de que a tensão de rede corresponde à tensão de serviço constante na chapa de potência da máquina. Certique-se de que o interruptor ON / OFF não esteja na posição I (ON). Os cabos de alimentação longos, as extensões, os tambores para cabos, etc. causam queda de tensão e podem impossibilitar o arranque do motor. Com temperaturas inferiores a +5°C, a falta de mobilidade compromete o arranque do motor.

5. PROCEDIMENTOS DE PRÉ-INÍCIO

● Verique se o aparelho apresenta danos de transporte. No caso de eventuais danos informe de imediato o transitário, que transportou o compressor. ● Verique se os reservatórios foram drenados e se estão livres de humidade ou sujidade. ● O compressor dever ser instalado perto do consumidor. ● Deve evitar tubos de ar e cabos de alimentação longos (cabo de extensão). ● Cuidado com o ar aspirado seco e sem pó. ● Não monte o compressor em salas húmidas ou molhadas. ● O compressor só pode ser colocado em funcionamento em salas apropriadas (bem arejadas, temperatura ambiente +5°C até +40°C). Na sala não se podem encontrar poeiras, ácidos, vapores, explosivos ou gases inamáveis. ● O compressor foi concebido para a utilização em salas secas. A utilização não é permitida em áreas onde ocorra a projecção de água.

5.1 Montagem do ltro de ar (se ainda não estiver

montado) Remova os tampões de transporte com uma chave de fendas ou ferramenta parecida e aparafuse o ltro de ar (I) ao aparelho (Fig. 2a-2b). Se fornecido, insira o tubo de aspiração na tampa do ltro (Fig. 2c).

6. INSTRUÇÕES PARA O USO

● Controle se os dados da placa do compressor correspondem com os dados efectivos do sistema eléctrico; admite-se uma variação de tensão de +/- 10% em relação ao valor nominal. ● Inserir a cha do cabo de alimentação numa tomada adequada vericando se o botão I/O situado no compressor está na posição desligado «O» (OFF) (Fig. 4). ● Nesta altura, o compressor está pronto para o uso. ● Clicando no interruptor I/O o compressor liga-se bombeando ar e enviando-o através do tudo de alimentação no reservatório. ● Alcançado o valor de anação superior (denido pelo construtor em fase de ensaio), o compressor pára. Utilizando ar, o compressor reinicia automaticamente quando é alcançado o valor de anação inferior (2 bar entre superior e inferior). ● O compressor continua a funcionar com este ciclo em automático até o interruptor I/O não ser premido (Fig. 4). ● Se deseja utilizar novamente o compressor, aguardar pelo menos 10 segundos depois da desactivação antes de ligá-lo de novo. ● O compressor encontra-se equipados com um redutor de pressão (referência C). Movendo o botão com a torneira aberta (rodando no sentido dos ponteiros do relógio para aumentar a pressão e contrário aos ponteiros para diminuir), é possível regular a pressão do ar para optimizar o uso das ferramentas pneumáticas. ● É possível vericar o valor denido através do manómetro (referência B). ● A pressão ajustada pode ser retirada no acoplamento rápido (referência E). ● Vericar se o consumo de ar e a máxima pressão de exercício do utensílio pneumático a utilizar é compatível com a pressão congurada no regulador de pressão e com a quantidade de ar distribuída pelo compressor. ● No nal do trabalho, parar a máquina, desligar a cha eléctrica e esvaziar o depósito.

7. PARA LIMPEZA E MANUTENÇÃO

Atenção! Retire a cha de corrente da respectiva tomada sempre que sejam realizados trabalhos de limpeza e de manutenção. Atenção! Espere até que o compressor esteja completamente frio! Perigo de queimaduras! Atenção! Retire a pressão do reservatório antes de efectuar todos os trabalhos de limpeza e de manutenção.

● Mantenha os dispositivos de segurança o mais limpos possível. Esfregue o aparelho com um pano limpo ou sopre com ar comprimido a baixa pressão. ● Aconselhamos a limpeza do aparelho imediatamente após cada utilização. ● Não utilize detergentes ou solventes, pois estes podem corroer as peças de plástico do aparelho. Certique-se de que não entra água para o interior do aparelho. ● Antes da limpeza separe a mangueira e os respectivos bicos do compressor. Não limpe o compressor com água, solventes ou outros produtos.30

Nota: Retire a fonte de alimentação e a pressão do reservatório de drenagem antes de fazer quaisquer reparos ou ajustes. Anomalia Causa Intervenção O compressor pára e reactiva-se autono - mamente depois de alguns minutos. Intervenção da protecção térmica por causa de sobreaquecimento do motor. Deixe o compressor esfriar. Arejar o local. O compressor pára depois de algumas tentativas de arranque. Intervenção da protecção térmica por causa de sobreaquecimento do motor (desconexão da cha durante o andamento, reduzida tensão de alimentação). Accionar o interruptor de andamento e paragem. Arejar o local. Aguardar alguns minutos que o compressor reactiva-se autonomamente. O compressor pára depois de algumas tentativas de arranque. Funcionamento não regular do compressor ou mau funcionamento do pressostato. Desconectar a cha e dirigir-se ao centro de assistência. Qualquer outra intervenção deve ser executada pelos Centros de Assistência autorizados, pedindo peças sobresselentes originais. A alteração da máquina pode comprometer a segurança e, em todo o caso, invalida a respectiva garantia. Garantia e reparação. Em caso de mercadoria defeituosa ou de necessidade de peças sobressalentes, é preciso contactar o ponto de venda em que foi feita a aquisição.

7.2 Reservatório de drenagem

A água de condensação deve ser drenada a cada dia, abrindo a válvula de drenagem (ref. D) (na parte inferior do vaso de pressão) (g. 3).

drenagem de modo estejam posicionados na parte inferior do reservatório.

3. Gire a válvula de drenagem para abrir a válvula.

4. Mantenha o compressor inclinado até eliminar toda a humidade.

5. Fechar a válvula de drenagem.

Atenção! Elimine a água condensada de forma ecológica num local de recolha próprio.

7.3 Válvula de segurança (referência F)

A válvula de segurança é ajustada pela pressão admissível do recipiente sob pressão. Não é permitido ajustar a válvula de segurança. Para que a válvula de segurança funcione correctamente em caso de necessidade, deverá ser accionada de tempos a tempos. Rodar a porca de anel até car completamente solta. Portanto, puxar a porca com força suciente até sentir o ar comprimido a sair (Fig. 5). Em seguida, soltar novamente a porca e parafusá-la. Manter sempre a válvula de segurança e a zona circundante limpas e desobstruídas.

Atenção! Retire a cha da tomada de corrente, faça sair o ar do aparelho e de todas as ferramentas de ar comprimido ligadas ao mesmo e drene a condensação. Desligue o compressor de modo a evitar uma entrada em funcionamento indesejada. Atenção! Só guardar o compressor num espaço seco e inacessível a estranhos. Não virar, guardar de pé!

8. ELIMINAÇÃO E RECICLAGEM

Nos termos da Diretiva 2012/19/UE relativa ao descarte de rejeitos de aparelhos elétricos e eletrónicos (RAEE). O símbolo de proibido jogar em recipiente de lixo colocado no equipamento ou em sua embalagem indica que o produto, no nal de sua vida útil, deve ser descartado separadamente dos outros resíduos. O usuário deverá portanto levar o equipamento no nal de sua vida útil para idôneos centros de coleta diferenciada de resíduos eletrônicos e eletrotécnicos, ou devolve-lo ao revendedor no momento da compra de um novo equipamento de tipo equivalente, na razão de um para um. A adequada coleta diferenciada do equipamento sem uso, para reciclagem, tratamento e correto descarte no ambiente, ajuda a evitar possíveis efeitos negativos no meio ambiente e na saúde e favorece a reutilização e/ou reciclagem dos materiais que compõem o equipamento. O descarte impróprio do produto pelo usuário implica na aplicação de sanções administrativas prevista na normativa vigente.N

Guardar este manual de instruções para o poder consultar no futuro
