GEBRUIKSAANWIJZING Siltek TB 50D Fini

1 - Gegevens van de fabrikant
2 - CE-markering en AEEA-symbool
3 - Model / Code / Seriennummer
4 - Gemeten aangezogen lucht in (l/min) en (cfm)
5 - Gemeten luchtopbrengst van de compressor in (l/min) en (cfm)
6 - Maximale bedrijsdruk (bar en PSI), inhoud van het reservoir (I), toeren per minut (RPM), gewicht (kg)
7 -Gegarandeerd geluidsemissieniveau in dB(A)
Gemeten geluidsemissieniveau in dB(A)
8 - Elektrische gegevens: voedingsspanning (V), frequentie (Hz), opgenomen stroom (A), vermogen in (kW) en (pk)

9-Bedrijfsfactor
10 - Verklaring van oorsprong
11 - Jaar van productie/fabricage

DK Forklaring:

1 - Fabrikat
2 - CE-maerkning og WEEE-symbol
3 - Type / Kode / Seriennummer
4 - Slagvolumen i (l/min) og (cfm)
5-Afgivet luftmaengde i (l/min) og (cfm)
6 - Maks. arbejdstryk (bar og PSI), tankstørrelse (I), omdrejninger pr. minut (RPM), vaegt (kg)
7 - Garanteret lydeffektniveau i dB(A)
Malt lydeffektniveau i dB(A)
8 - Elektriske data: spænding (V), frekvens (Hz), stromforbrug (A), effekt i (kW) og (hk)
9 - Intermittens
10 - Oprindelseserklaering
11 - Fabrikationsar

Bewaar deze handleiding voor toekomstige raadpleging

Alle gebruikers dieren alle informatie in deze handleiding voor de eigenaar te lezen en helemaal te begrijpen alvorens de luchtcompressor te assembleren, te bedieren of onderhoudswerkzaamheden erop uit te voeren. Neem de volgende regels voor veilige bediening zorgvuldig door en zorg ervoor dat u alle waarschuwingen begrijpt.

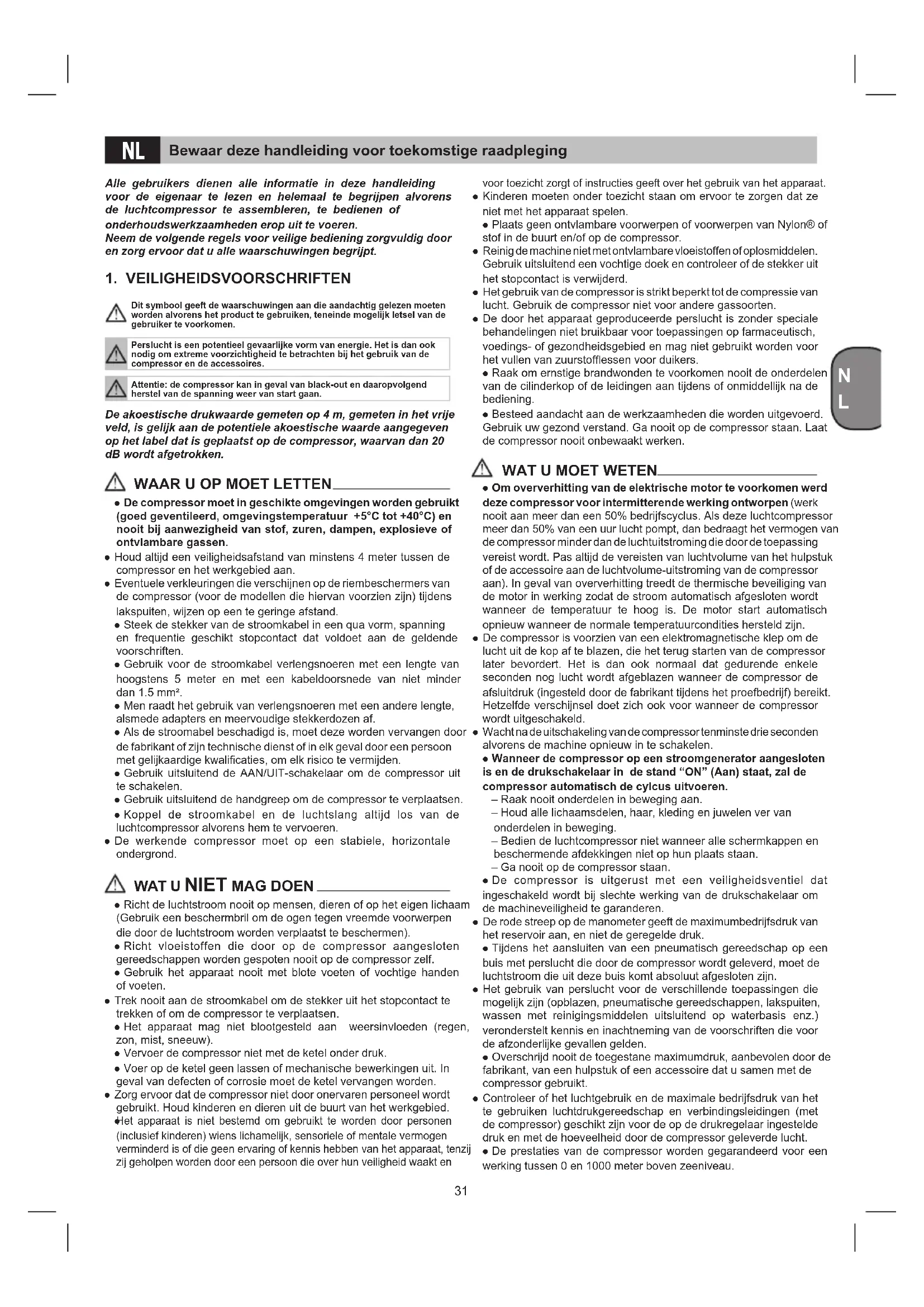

1. VEILIGHEIDSVOORSCHRIFTEN

Dit symbol goes de waarschuwingen aan die aandachtig gelezen moeten worden alvorens het product te gebruiken, teneinde möglich lectel van de gebruiker te voorkomen.

Perslucht is een potentieel gevaarlijke vorm van energie. Het is dan ook nodig om extreme voorzichtigheid te betrachten bij het gebruik van de compressor en de accessoires.

Attentie: de compressor kan in geval van black-out en daropolgend herstel van de spanningeer van start gaan.

De akoestische drukwaarde gemeten op 4 m, gemeten in het vrij veld, is geleijk aan de potentiele akoestische waarde aangegeven op het label dat is geplaatst op de compressor, waarvan dan 20 dB worden afgetrokken.

WAAR U OP MOET LETTEN

• De compressor要去 in geschikte omgevingen worden gebruikt (goed geventileerd, omgevingstemperatuur +5^ tot +40^ ) en nooit bij aanwezigheid van stof, zuren, dampen, explosieve of ontv lambare gassen.
• Houd altijd een verilgheidsafstand van minstens 4 meterussen de compressor en het werkgebied aan.
• Eventuele verkleuringen die verschijnen op de riembeschemmers van de compressor (voor de modellen die hiervan voorzien zijn)ijdens lakspuiten, wijzen op een te geringe afstand.
• Steek de stekker van de stroomkabel in een qua vorm, spanning en fournctie geschikt stopcontact dat voldoet aan de geldende voorschriften.
• Gebruik voor de stroomkabel verlngsnoeren met een lenghte van hoogstens 5 meter en met een kabeldoorsnede van Niet minder dan 1.5mm^2
• Men raadt het gebruik van verlengsnoeren met een andere lenghte, alsmede adapters en meervoudige stekkerdozen af.
• Als de stroomabel beschadigd is,要去 deze worden verrangen doorde fabrikant of zich technische Dienst of in elk geval door een personmet gelijkaardige kwalificaties, om elk risico te vermijden.
• Gebruik uitsluitend de AAN/UIT-schakelaar om de compressor uitt te schaken.
• Gebruik uitsluitend de handgreep om de compressor te verplaatsen.
• Koppel de stroomkabel en de luchtslang algid los van deluchtcompressor alvorens hem te vervoeren.
• De werkende compressor要去en stabiele, horizontale ondergrund.

WATU NIET MAGDOEN

• Richt de luchtstroom nooit op mensen, dieren of op het eigent eigen lichaam (Gebruik een beschembril om de ogen gegen vreemde voorwerpen die door de luchtstroom worden verplaatst te beschermen).
• Richt vloeistoffen die door op de compressor aangesloten gereedschappen worden gespoten nooit op de compressor zich.

• Gebruik het apparaat nooit met blote voeten of vochtige handen of voelen.

• Trek nooit aan de stroomkabel om de stekker uit het slopcontact te trekken of om de compressor te verplaatsen.

• Het apparaat mag Niet bloatgesteld aan weersinvloeden (regen, zon, mist, sneuw).

• Vervoer de compressor Niet met de ketel onder druk.
• Voer op de ketel geen階段en of mechanische bewerkingen uit. In geval van defecten of corrosie要去 de ketel verwangen worden.

Zorg ervoor dat de compressor Niet door onervaren personeel worden gebruikt. Houd kinderen en dieren uit de buurt van het werkgebied.

Het apparaat is Niet bestemd om gebruikt te worden door Personen (inclusief kinderen) wiens lichamelijk, sensoriele of mentale vermogen verminder is of die geen ervaring of kennis hebben van het apparaat, tenzij zij geholpen worden door een person die over hun veilighde waakten et

voortoelzicht zorgt of instructies geegt over het gebruik van het apparaat.

• Kinderen要去en onder toezicht staan om ervoor te zorgen dat ze Niet met het apparatusat spelen.
• Plaats geen ontvlambare voorwerpen of voorwerpen van Nylon® of stof in de buurt en/of op de compressor.
• Reinig de machine Niet met ontvlambare vloeistoffen of oplosmiddelen. Gebruik uitsluitend een vochtige doek en controllerer of de stekker uit het stopcontact is verwijderd.
• Het gebruik van de compressor is strikt beperkt tot de compressie van lucht. Gebruik de compressor Niet voor andere gassoorten.
• De door het apparaat geproduuceerde perslucht is zonder speciale behandelingen nicht bruikbaar voor toepassingen op pharmaceutisch, voedings- of gezondheidsgebied en mag Niet gebruikt worden voor het vullen van zuurstoffleen voor duikers.
• Raak om ernstige brandwonden te voorkomen nooit de onderdelen van de cilinderkop of de leidingen aanijdens of onmiddelijk na de bediening.
• Besteed aandacht aan de werkzaamheden die worden uitgevoerd. Gebruik uw gezond verstand. Ga nooit op de compressor staan. Laat de compressor nooit onbewaakt werken.

WAT U MOET WETEN

• Om oververhitting van de elektrische motor te voorkomen werden deze compressor voor intermitterende werkking ontworpen (werk nooit aan meer dan een 50% bedrijscylus. Als deze luchtcompressor meer dan 50% van een uur lucht pompit, dan bedraagt het vermogen van de compressor minder dan de luchtuitstroming die door de toepassing vereist worden. Pas.altijd de vereisten van luchtvolume van het hulpstuk of de accessoire aan de luchtvolume-uitstroming van de compressor aan). In geval van oververhitting treedt de thermische beveiliging van de motor in werkung zodate stroom automatisch afgesloten worden wanneer de temperatuur te hoog is. De motor start automatisch opnieuw wanneer de normale temperatuurconditions hersteld zich.
  De compressor is voorzien van een elektromagnetische klep om de lucht uit de kop af te blazen, die het terug starten van de compressor later bevordert. Het is dan ook normalaat dat gedurende enkele seconden nog lucht worden afgeblazen wonneer de compressor de afluiitruk (ingesteld door de fabrikantijdens het proefbedrijf) bereikt. Hetzelfde verschijnsel doet zich ook voor wonneer de compressor wordenuitgeschakeld.
  Wacht na de uitschakeling van de compressor tenminstedrie seconden alvorens de machine opnieuw in te schakelen.

• Wanneer de compressor op een stroomgenerator aangesloten is en de drukschakelaar in de stand "ON" (Aan) staat, zal de compressor automatisch de cylclus ultvoeren.

• Raak nooit onderdelen in beweging aan.

-Houd alle lichaamsdelen,haar,kleding en jewelen ver van onderdelen in beweging.
-Bedien de luchtcompressor nicht wonneer alle schermkappen en beschermende afdekkingen nicht op hun plaats staan.

Ga nooit op de compressor staan.

• De compressor is uitgerust met een veiligheidsventiel dat ingeschakeld worden bij slechte werkung van de drukschakelaar om de machineveiligheid te garanderen.
  De rode streep op de manometer geeft de maximumbedrijfsdruk van het reservoir aan, en Niet de geregelde druk.

• Tijdens het aansluiten van een pneumatisch gereedschap op een buis met perslucht die door de compressor worden geleverd, moet de luchtstroom die uit deze buis komt absolutu aufgesloten zich.
  Het gebruik van perslucht voor de verschillende toepassenen die möglichelijk zijn (opblazen, pneumatische gereedschappen, lakspuiten, wassen met reinigingsmiddelen uitsluitend op waterbasis enz.) veronderstelt kennis en inachtneming van de voorschriften die voor de afzonderlijke gezallen gelden.

• Overschrijd nooit de toegestane maximumdruk, aanbevolen door de fabrikant, van een hulpstuk of een accessoire dat u samen met de compressor gebruikt.

Controleer of het luchtgebruik en de maximale bedrijsdruk van het te gebruiken luchtdrukgereedschap en verbindsleidingen (met de compressor) geschikt voor de op de drukregelaar ingestelde druk en met de hoeveelheid door de compressor geleverde lucht.
- De prestaties van de compressor worden gegarandeerd voor een werkig tussen 0 en 1000 meter boven zeiniveau.

2. KENMERKEN (Afb. 1)

A. Drukschakelaar (AAN/UIT): De drukschakelaar is het activeringsmechanisme dat gebrukt worden om de compressor te starten en stil te leggen. Wanner de schakelaar op "On" staat, drukken de motor en de pomp lucht samen totdat de reservoirdruk de bovenlimiet van de in de fabrik ingestelde bedrijfsdruk bereikt. Wanner de reservoirdruk minder bedraagt dan de in de fabrik ingestelde "inschakel"druk, begint de compressor automatisch opnieuw lucht samen te drukken.
B. Geregelde drukmeter: De geregelde drukmeter geeft de hoeveelheid druk aan die in de afvoerlijk toegestaan is volgens de instelling van de regelinrichting.
C. Regelknop: De regelknop worden gebruikt om de luchtdruk die in de afvoerlijn toegestaan is in te stellen. De afvoerluchtdruk verhoegt als de knop in wijzerzin gedraaid worden en verlaagt als de knop in gegenwijzerzin gedraaid worden.
D. Aftapklep: Kogelklep die vocht uit het reservoir afvoert wanneer hij geopend worden.
E. Snelkoppeling: De snelkoppeling worden gebrukt om deluchtleiding op uw gereedschap te sluiten.
F. Veilgheidsventiel: Het veilgheidsventiel worden ingesteld over overmatige onderdrukzetting van de luchtreservoirs te voorkomen. Dit ventiel worden in de fabriek afgesteld en werkelijk als de reservoirdruk deze druk bereikt. Tracht Niet deceptive voeilgheidsinrichting te verstellen of te elimineren. Elke aanpassing van dit ventiel kan ernstig letselveroorzaken. Raadpleeg een bevoegt servicecentrum als het nodig is de inrichting te controlleren of onderhoudswerkzaamheden erop uit te voeren.
G. Handgreep voor het optillen/verplaatsen.
H. Steunvoetje.
I. Aanzuigluchtfilter.
J. Manometer: Keteldruk kan worden afgelezen.
K.Drukvat.
L. Netsnoer.

3. TOEPASSINGSGEBIED

De compressor dient voor de persluchtopwekking voor pneumatisch gereedschap.

Wij wijzen erop dat once gereedschappen overeenkomstig hun bestemming Niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geen geen garantie indien het gereedschap in ambachtelijkde industrielle bedrijven alsmede bij gelijk te stellen activiteiten worden gebruikt.

De machine mag slechts voor werkzaamheden worden gebruikt waaroor ze bedoeld is. Elk ander verder gaand gebruik is Niet reglementair. Voor的那一uit voortvloeieende schade of verwondingen van welke aard dan ook is de gebruiker/bediener, Niet de fabrikant, aansprakelijk.

4. NETAANSLUITING

De compressor is voorzien van een netkabel met verilgheidsstekker. Steek de stekker van de stroomkabel in een qua vorm, spanning en frequente geschikt stopcontact dat voldoet aan de geldende voorschriften. Alvorens het apparaat in gebruik te nemen dient u er zich van te vergewissen dat de netspanning overeenkomt met de bedrijfspanning vermeld op het kenplaatje van het apparaat. Verzeker u ervan dat de AAN/UIT-schakelaar Niet in de stand I (AAN) staat. Lange toevoerleidingen alsmede verlangkabels, kabeltrommels enz. leiden tot spanningsverlies en+kennen het starten van de motor beletten. Bij temperaten onder +5^ start de motor eventuelm moeilijk ten gevolge van stroefheid.

5. PROCEDURES VOOR DE START

• Controller het toestel op transportschade. Eventuèle schade onmiddelijk aangeven aan de vervoerondereming waarmee de compressor werk geleverd.

• Controller of de reservoirs afgetapt werden en geen vocht of vuil bevatten.

• De compressor dient nabij de verbruikers te worden geinstalleerd.
  Vermijd lange luchtkabels en toevoerleidingen (verlengingen).

• Let op droge en stofvrije aanzuiglucht.
• De compressor nicht in een vochtige ofatie ruimte installereren
• De compressor mag slechts in gegaste ruimten (goed geventileerd, omgevingstemperatuur +5^ - +40^ ) worden gezruikt. In de ruimte mogen geen stof, zuren, dampen, explosieve of ontvlambare gassen zijn.
• De compressor is geschikt voor gebruik in droge ruimten. Hij mag Niet worden gezruikt in zones waarin met spatwater worden gewerkt.
  Vór inbedrijstelling dient het oliepeil in de compressorpomp te worden gecontroleerd.

5.1 Montage van de luchtfilter (Als het nog nicht geassembleerd is)

Verwijder de transportstop met een schroevendraier of iets dergelijkns en schroef de luchtfilter (ref. 1) op het apparaat vast (Fig. 2a-2b).

Breng de aanzuigslang, indien voorzien, in het deksel van de filter (Fig. 2c).

6. GEBRUKSAANWIJZINGEN

• Controller de overeenstemming met de geveens op de typeplaat van de compressor met de werkelijkke geveens van de elektrische installment; er worden een spanningsvariatie van +/- 10% ten opzichte van de nominale waarde togetstaan.

• Steek de stekker van het snoer in het stopcontact en controllerer dat de aan/uitschakelaar die zich in de compressor bevindt in de UIT «O» -stand staat (Fig. 4).

• Nu is de compressor maar voor gebruik.

D.m.v. de aan/uitschakelaar aunt u de compressor aanzetten, lucht in de ontvanger pompen via de leverbuis maar de tank.

Zodra de bovenste afstelwaarde worden bereikt (ingesteld door de constructeur tijdens de keuringsfase), stopt de compressor.

Bij gebruik van lucht start de compressor automatisch op wanneer de onderste afstelwaarde worden bereikt (2 barussen bovenste en andereste waarde).

• The compressor zal blijven werkken volgens zich automatische cyclustotdat de aan/uitschakelaar weeer omgezet worden (Fig. 4).

• Als men de compressor opnieuw wil gebruiken,Clienten minstens 10 seconden na het uitschakelen te wachteten alvorens de compressor opnieuw te starten.

• De compressor is voorzien van een reducerventiel (ref. C). Met de knop bij open kraan (door.Deze met de klok mee te draaien worden de druk vergroot en door.Deze gegen de klok in te draaien worden deze verkleind) kan de luchtdrk geregeld worden om het gebruik van pneumatice gereedschappen to optimaliseren.

• De ingestelde waarde kan op de manometer gecontroleerd worden (ref. B).

• De afgestelde druk kan op de snelkoppeling (ref. E) worden ontnomen.

• Controller of het lucktgebruik en de maximum druk van de te proberen lucktdrukwerktuigen geschikt+zijn met de aangetekende druk op de drukregelaar en met de hoeveelheid lucht geleverd door de compressor.
• Schakel de machine na gebruik uit, neem de stekker uith het stopcontact en leeg het reservoir.

7. SCHOONMAKEN EN ONDERHOUDEN

Let op!

Trek voor alle schoonmaak- en onderhoudswerkzaamheid de netstekker uit het stopcontact.

Let op!

Wacht tot de compressor—helemaal is afgekoeld! Gevaar om brandwonden op te lopen!

Let op!

Vór alle schoonmaak- en onderhoudswerkzaamheden dient de ketel drukloos te worden gemaakt.

7.1 Reiniging

• Hou de veiligheidsinrichtingen zo veel möglichk vrij van stof en vuil. Wrijf het apparaat met een schone doeok af of blaas het met perslucht bijlage druk schoon.

• Het is aan te bevelen het apparaat direct na elk gebruik schoon te make.
• Gebruik geen reinigings- of oplosmiddelen; die zonden de kunststoffcomponenten van het apparaat hunnen aantasten. Zorg ervoor dat geen water binnen in het apparaat terechtkomt.
• Slang en spuitgereedschap moeten vórd de schoonmaakbeurt van de compressor worden gezcheiden. De compressor mag niel met water, oplosmiddelen of iets dergelijks schoon worden gemaakt.

7.2 Aftapreservoir

Het condenswater dient elke dag afgetapt te worden, open waarvoorde aftapklep (ref. D) (op de bodem van het drukvat) (Afb. 3).

1. Controller of de compressor uitsstaat (Off).
2. Neem de greep vast, zet de compressor schuin in de richting van de aftapklep zodat de klep aan de onderkant van het reservoir ligt.
3. Draai aan de aftapklep om hem open te zetten.
4. Houd de compressor in de schuine stand totdat alle vocht eruit gastroomd is.
5. Sluit de afvoerkraan.

Let op!

Ontdoet u zich van het condenswater op een milieuvriendelijk manier en deponeer het op een overeenkomstige inzamelplaats.

7.3 Veiligheidsklep (ref. F)

De veiligheidsklep is afgesteld op de maximaal toegestane druk van de druktank.

Het is Niet toelaatbaar de veiligheidsklep te verstellen. Om te verzekeren dat de veiligheidsklep, indien nodig, maar behoren werkdt, dient u de klep vanijd totijd in werkking te stellen. Draai de ringmoer helemaal los. Trek cervolgens hard genoeg aan de ringmoer tot u perslucht hoot ontsnappen (Afb. 5). Laat de ringmoer daarna los en schroef hem waar vast.

Houd de veiligheidsklep en het gebied eromheen alttijd schoon en vrij van obstakels.

7.4Opbergen

Let op!

Trek de netstekker uit het stopcontact, ontlucht het apparaat en alle aangesloten pneumatische gereedschappen en tap de condens af. Berg de compressor op zDat hij Niet door onbevoegden in werkking kan worden gesteld.

Let op!

De compressor alleen in een droge en voor onbevoegden ontoegankelijkke omgeving opbergen. Niet kantelen, alleenrecht staand opbergen!

8. AFVALBEHEER EN RECYCLAGE

Op grond van de Richtlijn 2012/19/EU

betreffende afgedankte elektrische en elektronische apparatuur (AEEA).

Het symbool van een doorgekruist vuilnisvat op een apparaat of de verpakking waarvan geeft aan dat het product aan het einde van zich leven gescheiden van het overige afval moet worden verwerkt. De gebruiker要去 het apparaat aan het einde van de levensduur hiervan dus afleveren aan geschikte afvalverwerkingscentra voor elektrische en elektronische apparaten, of teruggeven aan de verkoper waar op dat moment een/Newgelijkwaardig apparaat worden gekocht: voor elk aangekocht apparaat een gelijkwaardig afgedankt exemplaar.

Het op de juiste wijze scheiden, verzamelen en verwerken van afgedankte apparaten, rekening houdend met het milieu, voorkomt negatieve gevolgen op het milieu en de gezondheid. Bovendien draagt het bij tot hergebruik van de materiaalen waaruit de apparaten bestaan.

Het op illegale wijze afdanken van het product door de gebruiker zal leiden tot administratie sancties volgens de van kracht zijnde wetgeving.

9. MOGELIJKE STORINGEN EN TOEGESTANE REMEDIES

Aantekening: Koppel de energiebron los en LAST de aftapreservoirdruk af alvorens reparaties of aanpassingen uit te voeren.

Storing Oorzaak Remedie
De compressor stocht en start na enkele minutes waar zichstandig op.	Ingreep van de thermische beveiliging i.v.m. oververhitting van de motor.	Compressor laden afkoelen. Lucht de werkruimte.
De compressor stocht na enkele startupingen.	Ingreep van de thermische beveiliging i.v.m. oververhitting van de motor (verwijdering stekker tijdens bedrijf, lage voedingsspanning).	Bedien de stopschakelaar. Lucht de werkruimte. Wacht enkele minuten en de compressor zal zichstandigonder opstarten.
De compressor stocht Niet en de veiligheidsklep grijpt in.	Abnormale werkung van de compressor of slechte werkung van de pressostaat.	Neem de stekker uit en breng het apparaat� het servicecentrum.

Alle overige werkzaamheden要去en door de erkende Servicecentra worden uitgevoerd, waar bij originele onderdelen gebruikt要去en worden. Zelfstandig de machine proberen te repareren kan de verligheid in gevaar brengen en maakt sowieso de garantie ongeldig.

Garantie en reparatie.

In geval van goederen met defecten of als reservationden nodig zichn, dient u contact op te nemen met het verkooppunt waar u het toestel gekocht heeft.

DK

1. Luk for aflobshanen.

Vigtigt!
