KULLANIM KILAVUZU PPX 1020 SAGEM

TR Kullanma kılavuzu

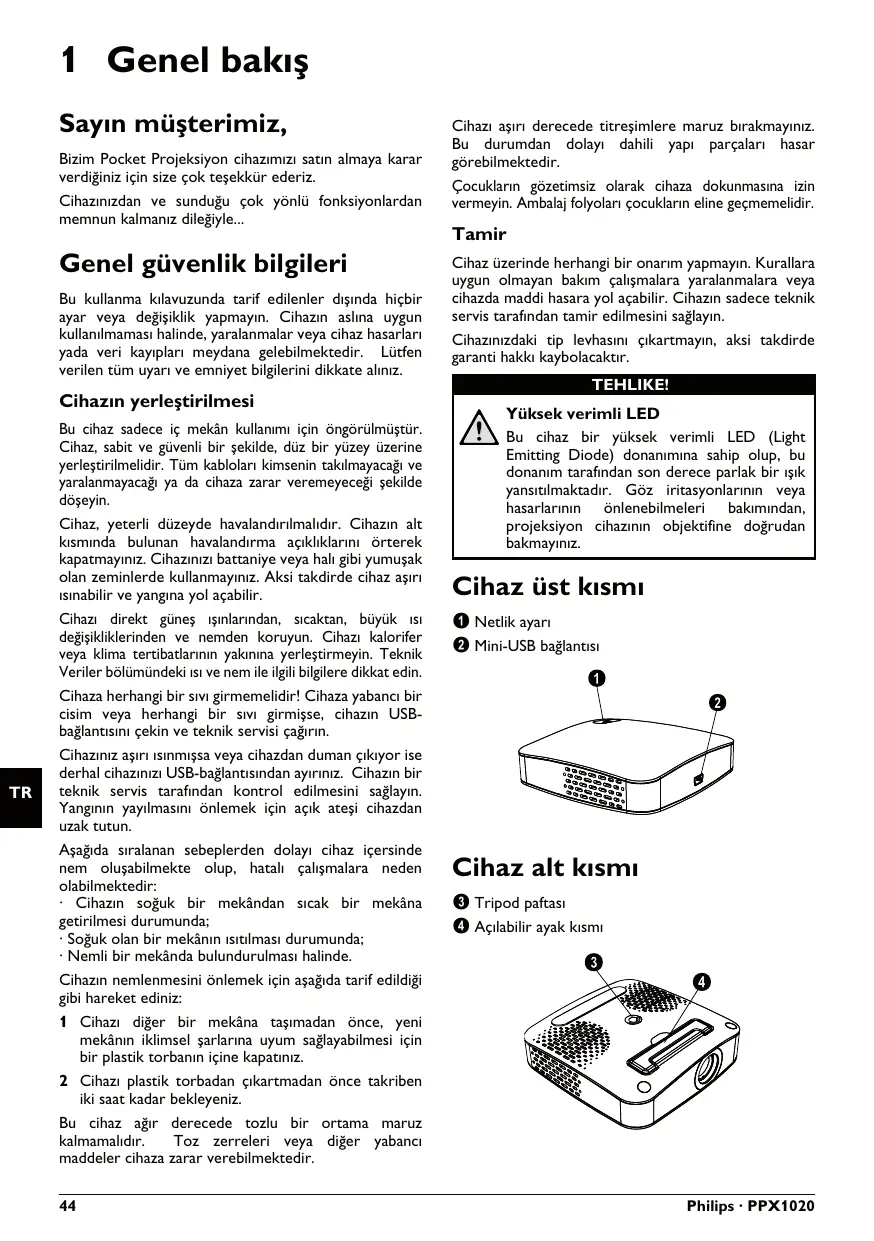

1 Genel bakış Sayın müşterimiz, Bizim Pocket Projeksiyon cihazımızı satın almaya karar verdiğiniz için size çok teşekkür ederiz. Cihazınızdan ve sunduğu çok yönlü fonksiyonlardan memnun kalmanız dileğiyle... Genel güvenlik bilgileri Giriş 2 Bu kullanma kılavuzunda tarif edilenler dışında hiçbir ayar veya değişiklik yapmayın. Cihazın aslına uygun kullanılmaması halinde, yaralanmalar veya cihaz hasarları yada veri kayıpları meydana gelebilmektedir. Lütfen verilen tüm uyarı ve emniyet bilgilerini dikkate alınız. Cihazı aşırı derecede titreşimlere maruz bırakmayınız. Cihazı aşırı derecede titreşimlere maruz bırakmayınız. Bu durumdan dolayı dahili yapı parçaları hasar görebilmektedir. Çocukların gözetimsiz olarak cihaza dokunmasına izin vermeyin. Ambalaj folyoları çocukların eline geçmemelidir. Çocukların gözetimsiz olarak cihaza dokunmasına izin vermeyin. Tamir Tamir Cihaz üzerinde herhangi bir onarım yapmayın. Kurallara uygun olmayan bakım çalışmalara yaralanmalara veya cihazda maddi hasara yol açabilir. Cihazın sadece teknik servis tarafından tamir edilmesini sağlayın. Cihazınızdaki tip levhasını çıkartmayın, aksi takdirde garanti hakkı kaybolacaktır. TEHLIKE! Cihazın yerleştirilmesi Yüksek verimli LED Bu cihaz bir yüksek verimli LED (Light Emitting Diode) donanımına sahip olup, bu donanım tarafından son derece parlak bir ışık yansıtılmaktadır. Göz iritasyonlarının veya hasarlarının önlenebilmeleri bakımından, projeksiyon cihazının objektifine doğrudan bakmayınız. Iç mekân kullanımı Bu cihaz sadece iç mekân kullanımı için öngörülmüştür. Cihaz, sabit ve güvenli bir şekilde, düz bir yüzey üzerine yerleştirilmelidir. Tüm kabloları kimsenin takılmayacağı ve yaralanmayacağı ya da cihaza zarar veremeyeceği şekilde döşeyin. Cihaz, yeterli düzeyde havalandırılmalıdır. Cihazın alt kısmında bulunan havalandırma açıklıklarını örterek kapatmayınız. Cihazınızı battaniye veya halı gibi yumuşak olan zeminlerde kullanmayınız. Aksi takdirde cihaz aşırı ısınabilir ve yangına yol açabilir. Cihazı direkt güneş ışınlarından, sıcaktan, büyük ısı değişikliklerinden ve nemden koruyun. Cihazı kalorifer veya klima tertibatlarının yakınına yerleştirmeyin. Teknik Veriler bölümündeki ısı ve nem ile ilgili bilgilere dikkat edin. Cihaza herhangi bir sıvı girmemelidir! Cihaza yabancı bir cisim veya herhangi bir sıvı girmişse, cihazın USBbağlantısını çekin ve teknik servisi çağırın. Cihazınız aşırı ısınmışsa veya cihazdan duman çıkıyor ise derhal cihazınızı USB-bağlantısından ayırınız. Cihazın bir teknik servis tarafından kontrol edilmesini sağlayın. Yangının yayılmasını önlemek için açık ateşi cihazdan uzak tutun. Aşağıda sıralanan sebeplerden dolayı cihaz içersinde nem oluşabilmekte olup, hatalı çalışmalara neden olabilmektedir:

• Cihazın soğuk bir mekândan sıcak bir mekâna getirilmesi durumunda;
• Soğuk olan bir mekânın ısıtılması durumunda;
• Nemli bir mekânda bulundurulması halinde. Cihazın nemlenmesini önlemek için aşağıda tarif edildiği gibi hareket ediniz: 1 Cihazı diğer bir mekâna taşımadan önce, yeni mekânın iklimsel şarlarına uyum sağlayabilmesi için bir plastik torbanın içine kapatınız. 2 Cihazı plastik torbadan çıkartmadan önce takriben iki saat kadar bekleyeniz. Bu cihaz ağır derecede tozlu bir ortama maruz kalmamalıdır. Toz zerreleri veya diğer yabancı maddeler cihaza zarar verebilmektedir. Cihaz, yeterli düzeyde havalandırılmalıdır (alt kısmı) Cihaz üst kısmı Cihazı direkt güneş ışınlarından Netlik ayarı Mini-USB bağlantısı PicoPix P1 oben Cihaza herhangi bir sıvı girmemelidir! (USB) Cihazınız aşırı ısınmışsa veya cihazdan duman çıkıyor ise (USB)

Nemlenme durumu Cihaz alt kısmı Tripod paftası Açılabilir ayak kısmı PicoPix P1 unten Bu cihaz ağır derecede tozlu bir ortama maruz kalmamalıdır.

Philips · PPX1020 2 İlk çalıştırma Ambalaj içeriği Pocket Projeksiyon cihazı USB-Kablosu Tripod Çanta Kullanma kılavuzu Garanti kartı 4 Ayar tekerleği üzerinden netlik ayarını yapınız. 5 Elektrik tasarruf edebilmeniz için sunum ardından USB kablosunu bilgisayardan çıkartınız ve PicoPix viewer bitiriniz. Uyarı Program PicoPix viewer bitir

1) Sağ fare tuşu ile Windows-Görev

çubuğu üzerinde bulunan sembolü PicoPix viewer tıklayınız.

2) Çıkış üzerine tıklayınız.

Kullanma kılavuzu Ambalaj İçeriği Eksikse Uyarı Ambalaj İçeriği Eksikse Parçalardan biri eksik veya hasarlıysa, lütfen yetkili satıcınıza veya müşteri hizmetlerimize başvurun. Yazılımın kurulması 1 Kurulumu başlatmadan önce açık tüm program ve uygulamaları kapatınız. 2 Pocket Projeksiyon cihazını serbest olan bir USB 2.0 bağlantısına takınız. 3 Windows-Explorer üzerinden PicoPix 1020 viewer unsurunu sürücü olarak seçiniz ve çift tıklamak kaydıyla PicoPix viewer Install.exe programını başlatınız. 4 Bilgisayarınız kurulum sürecini hazırlar. Kurulum asistanınızın diğer talimatlarını takip ediniz ve en sonunda bilgisayarınızı tekrar başlatınız. Uyarı Cihazı bilgisayardan ayırınız Bilgisayarı yeniden başlatmadan önce cihaz bağlantısını çıkartınız. Aksi takdirde ise bilgisayarın bir USB-bellek olarak algılamış olacağı Pocket Projeksiyon cihazı üzerinden başlatma denemesi söz konusu olabilecektir. Cihazın hazırlanması 1 Cihazın akım gereksinimi 1 A olduğundan dolayı, cihazı, cihaz ile birlikte teslim edilen Y-USB Kablosu ile ikili biçiminde bilgisayarın USB bağlantılarını takmanız gerekmektedir. 2 PicoPix viewer programını başlatınız. Konum çubuğunda bir sembol belirecektir. 3 Pocket Projeksiyon cihazı açılacaktır ve bilgisayarın resmi yansıtılacaktır. Uyarı Bilgisayarın ekran çözünürlüğü En iyi görüntü kalitesini, bilgisayarınızın ekran çözünürlüğünü 800¦x¦600¦Piksel konumuna getirdiğinizde elde edersiniz. İlk çalıştırma Yazılımın kaldırılması 1 Yazılımı kaldırmadan önce açık tüm program ve uygulamaları kapatınız. Silme programını başlatabilmek için başlangıç menüsü üzerinden PicoPix viewer > Uninstall PicoPix viewer tıklayınız. Bilgisayarınız yazılımı kaldırma sürecini hazırlar. 2 Ekrandakı talimatları takip ediniz. 3 Yazılımı kaldırdıktan sonra bilgisayarı yeniden başlatmanız gereklidir. 4 Bilgisayar yeniden başlatıldıktan sonra, PicoPix viewer yazılımı tamamen kaldırılmış olacaktır. Teknik Veriler Teknoloji / Optik Gösterge teknolojisi..........................................0,37" LCoS Işık kaynağı..............................................................RGB LED Çözünürlük...................................................800¦x¦600¦Piksel Desteklenen çözünürlükler ............SVGA/XGA/WXGA Işık parlaklığı (Bright Mode)... 20¦Lümen değerine kadar Kontrast oranı ...............................................................400:1 Projeksiyon ile yansıtılan resim ebadı............. 5,2¦–¦81¦İnç Projeksiyon yüzeyine olan mesafe...... 0,2¦m ile 3¦m arası Yatay tarama hızı................................................ 31¦–¦69¦kHz Dikey tarama hızı ................................................. 56¦–¦85¦Hz Elektrik girişi............................... USB bağlantısı üzerinden Ölçüler (G¦×¦Y¦×¦D) ....................................88¦×¦25¦×¦88¦mm Ağırlık............................................................................ 0,15¦kg Tavsiye edilen cihaz ortamı...................................5¦–¦40¦ºC Bağıl nem................................. 20¦–¦80¦% (yoğunlaşma yok) Ölçüler Ağırlık Tavsiye edilen cihaz ortamı Bağıl nem Asgari PC-gereksinimleri İşlemci........................Intel Pentium M veya AMD Athlon İşlemci frekansı ............................2GHz veya daha yüksek İşletim sistemi ..............Windows XP Professional (SP2), .............................................................. Vista, Windows 7 Çalışma belleği ..................................... 1GB DDR SDRAM Boş bellek alanı ............................................................40 MB USB-bağlantısı ........................................................... USB 2.0

Tüm veriler sadece vasati niteliktedir. Sagemcom kuruluşu tarafından önceden haber verilmeksizin değişiklikler yapma hakkı saklı tutulmaktadır. CE-işareti tarafından bu ürünün emniyet ve kullanıcı sağlığı açısından ve aynı zamanda elektromanyetik uyumluluk yönetmelikleri çerçevesinde olmak üzere, Avrupa parlamentosu kurulunun 1999/5/CE yönetmeliği hükümleri ve telekomünikasyon verici aygıtları onayına sahip olduğu kanıtlanmaktadır. Üretici taahhütnamesi internet sayfalarından www.sagem-ca.at/doc okunabilmektedir. Çevrenin korunmasına bir konsept ilkelerine uyulması doğrultusunda olmak Sagemcom kuruluşu tarafından son derece önem verilmekte olup, Sagemcom kuruluşu her daim çevreye duyarlı sistemlerin üretilmesine özen göstermektedir. Bu sebepten dolayı Sagemcom kuruluşu tarafından tüm ürünlerinin ekolojik verimlerinin tüm üretim aşamaları üzerinden olmak kaydıyla, ilk olarak çalıştırılmalarından, kullanımlarına ve son olarak atık giderme işlemlerine tabi tutulmalarına dek, önemli bir biçimde değerlendirilmelerine karar verilmiştir.

Ambalaj: (Yeşil Nokta) işaretinin anlamı, onaylanmış olan ulusal bir organizasyona kendisinin ambalaj malzemelerinin tespit edilmelerinde ve atık gidermegeri dönüştürme alt yapılarının geliştirilmelerinde kullanılmak üzere, kendisine belirli ödeneklerin intikal ettirildiği manasındadır. Lütfen bu ürünün ambalajını atık giderme işlemlerine tabi tutuğunuzda, kendi bölgenizde geçerli olan atık ayırma yönetmeliği hükümlerini dikkate alınız. Piller: Sizin ürününüzde piller var ise, bunların kendileri için öngörülmüş olan toplama yerlerinde, ilgili atık giderme işlemlerine tabi tutulmaları gerekmektedir. Siz de böylelikle çevreye ve insanların sağlığına faydalı ve aynı zamanda ömrünü yitirmiş olan elektrikli veya elektronik aygıtların geri dönüşüm işlemlerine tabi tutularak geri kazandırılmalarına katkıda bulunabilmektesiniz. Kullanılan kâğıt ve karton ambalajlar hurda kâğıt kapsamında atık giderme işlemine tabi tutulabilmektedir. Plastik folyoları ve köpük tipi ambalaj malzemelerini, ülkenizdeki yasalar doğrultusunda bir geri dönüşüm merkezine teslim edin ya da diğer artık çöplere ekleyin. Tescilli marka: Bu el kitapçığında yer alan referanslar, ilgili firmaların tescilli ürünleridir. É ile Ë sembollerinin kullanılmamış olması, ilgili kavramların tescilli olmadığı varsayımına yol açmamalıdır. Bu belgede kullanılan diğer ürün isimleri sadece bilgilendirme amacıyla kullanılmıştır ve üçüncü şahıslara ait tescilli markalar olabilir. Sagemcom, bu ürünler üzerinde hiçbir hak iddia etmez. Kaza, ürünün hatalı veya kötü niyetli kullanımı, yetkili olmayan şahıslar tarafından modifiye edilmesi, onarımı, değiştirilmesi, Sagemcom tarafından verilen işletme ve bakım bilgilerine uyulmaması gibi durumlar sonucunda alıcı veya üçüncü şahısların karşı karşıya kalacağı kayıplar, masraflar veya giderlerde ne Sagemcom, ne de ona bağlı şirketler hiçbir sorumluluk üstlenmez. Sagemcom ayrıca, Sagemcom’in orijina ürünü veya Sagemcom onaylı olarak işaretlenmemiş olan tüketim malzemelerinin veya opsiyonların kullanımı sonucunda doğabilecek sorunlardan da sorumlu değildir. Sagemcom ürünü olarak işaretlenmemiş bağlantı kablolarının yol açabileceği elektromanyetik enterferans sonucunda meydana gelebilecek hasarlarda da Sagemcom sorumluluk üstlenmemektedir. Her hakkı saklıdır. Bu yayının hiçbir parçası, önceden Sagemcom’nın yazılı onayı alınmadan çoğaltılamaz, bir arşiv sistemine kaydedilemez, herhangi bir şekilde veya herhangi bir yolla - elektronik, mekanik, fotokopi, kayıt veya başka bir yöntem - aktarılamaz. Bu belgede yer alan bilgiler, sadece bu ürünle kullanılmak üzere hazırlanmıştır.Sagemcom übernimmt keine Verantwortung, wenn diese Informationen auf andere Geräte angewendet werden. Bu kullanma kılavuzunun herhangi bir akdi özelliği yoktur. Yanılgı, baskı hatası veya değişiklik olabilir. Copyright © 2010 PHILIPS Ürün: Ürün üzerinde bulunan çizgili çöp bidonu işareti, bu ürünün bir elektrikli veya elektronik aygıt olduğuna işaret etmektedir. Avrupa’da geçerli olan yasal yükümlülükler uyarınca, bu durumda özel atık giderme işleminin uygulanması şart koşulmaktadır:

• Benzer bir ürün satın almanız durumunda, satış yerinde olmak üzere.
• Yerel toplama yerlerinde (Değerli madde toplama alanı, özel atık giderme kuruluşları ve saire).
