MANUAL DE UTILIZARE PPX 1020 SAGEM

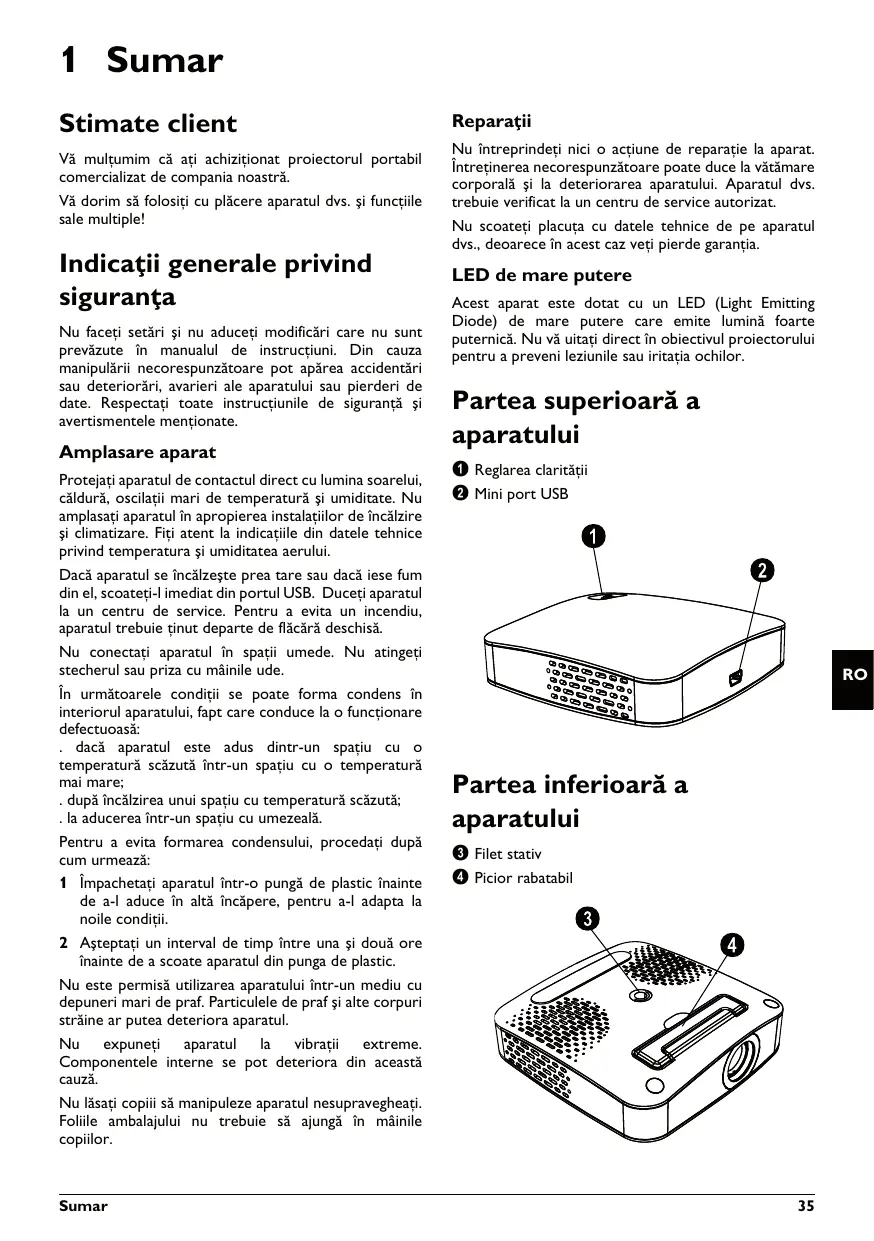

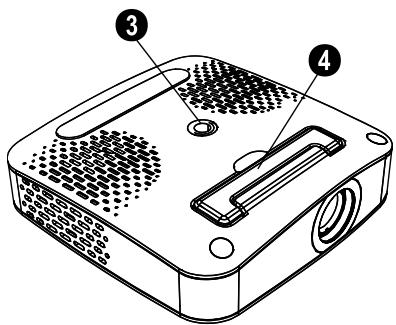

Condensul Partea inferioară a aparatului „ Filet stativ … Picior rabatabil PicoPix P1 unten Nu este permisă utilizarea aparatului într-un mediu cu depuneri mari de praf. Nu expuneţi aparatul la vibraţii extreme. Nu lăsaţi copiii să manipuleze aparatul nesupravegheaţi. Sumar

2 Funcţii de bază Conţinut ambalaj Proiector portabil Cablu USB Stativ Geantă Manual de instrucţiuni de utilizare Certificat de garanţie 5 După prezentare scoateţi cablul USB de la calculator pentru a economisi curent şi a închide PicoPix viewer. Indicaţie Ieşirea din programul PicoPix viewer

1) Faceţi clic cu butonul drept al mausului

pe PicoPix viewer-simbolul din bara de activităţi Windows.

2) Faceţi clic pe Exit.

Manual de instrucţiuni de utilizare Conţinut necorespunzător al ambalajului Indicaţie Conţinut necorespunzător al ambalajului Dacă unele componente lipsesc sau prezintă deteriorări, adresaţi-vă dealerului dvs. autorizat sau serviciului nostru cu clienţii. Instalarea softului

1 Închideţi toate programele deschise ţi toate aplicaţiile înainte de instalare. 2 Racordaţi proiectorul portabil la un port USB 2.0 liber. 3 Selectaţi în Windows-Explorer PicoPix 1020 viewer ca unitate de disc şi activaţi programul PicoPix viewer Install.exe cu un dublu clic. 4 Computerul se pregăteşte de instalare. Urmaţi instrucţiunile îndrumătorului soft şi restartaţi computerul. Indicaţie Detaşarea aparatului de calculator Deconectaţi aparatul de calculator înainte de repornirea acestuia. Altfel calculatorul ar putea încerca să pornească de la proiectorul portabil pe care l-a identificat drept ca unitate de stocare USB. Reglarea aparatului 1 Racordaţi aparatul prin intermediul cablului Y-USB din dotare la două mufe USB ale calculatorului, astfel încât consumul de curent să fie de 1A. 2 Activaţi programul PicoPix viewer. În bara de stare apare un simbol. 3 Porneşte proiectorul portabil şi apare imaginea calculatorului. Dezinstalarea softului 1 Închideţi toate aplicaţiile şi toate programele înainte de procesul de dezinstalare. Apelaţi programul de dezinstalare făcând clic în meniul de pornire pe PicoPix viewer > Uninstall PicoPix viewer. Computerul se pregăteşte pentru dezinstalare. 2 Urmaţi instrucţiunile mai departe pe monitorul. 3 La final trebuie să reporniţi calculatorul. 4 După repornirea calculatorului dumneavoastră se încheie dezinstalarea PicoPix viewer. Date tehnice Tehnologie / Optică Tehnologie display .............................................0,37" LCoS Sursă de lumină......................................................RGB LED Rezoluţie ....................................................... 800¦x¦600¦pixeli Rezoluţii compatibile........................SVGA/XGA/WXGA Intensitatea luminoasă (Bright Mode) . până la 20¦lumen Condiţii de contrast .....................................................400:1 Dimensiunea imaginii proiectate ......................5,2¦–¦81¦ţol Distanţa până la suprafaţa de proiecţie0,2¦m până la 3¦m Rata de baleiere pe orizontală ........................ 31¦–¦69¦kHz Rata de baleiere pe verticală ............................. 56¦–¦85¦Hz Alimentare cu curent electric ....................prin port USB Dimensiuni (L¦×¦Î¦×¦L) .................................88¦×¦25¦×¦88¦mm Greutate....................................................................... 0,15¦kg Mediul pentru aparat recomandat ......................5¦–¦40¦ºC Umiditate relativă........................20¦–¦80¦% (fără condens) Dimensiuni Greutate Mediul pentru aparat recomandat Umiditate relativă Indicaţie Rezoluţia monitorului calculatorului Calitatea cea mai bună a imaginilor o obţineţi dacă rezoluţia monitorului de la calculator este setat la800¦x¦600¦pixeli. 4 Reglaţi claritatea cu rozeta de reglare.

Philips · PPX1020 Condiţii minime impuse PC-ului Procesor......................Intel Pentium M sau AMD Athlon Frecvenţă de tact................................2GHz sau mai mare Sistem de operare ...... Windows XP Professional (SP2), ..............................................................Vista, Windows 7

RAM........................................................ 1GB DDR SDRAM

Spaţiu liber pe hard.................................................... 40 MB Port USB.....................................................................USB 2.0 Toate datele sunt oferite cu titlu informativ. Sagemcom îşi rezervă dreptul de a modifica valorile acestor parametrii fără obligaţia de a anunţa în prealabil. Însemnul CE certifică faptul că produsul respectă cerinţele impuse de directiva 1999/5/CE a Parlamentului şi Consiliului European, referitoare la echipamentele de telecomunicaţii, la protecţia muncii şi a mediului înconjurător şi la interferenţele electromagnetice. Declaraţia de conformitate se poate consulta pe pagina de internet www.sagem-ca.at/doc . Protecţia mediului înconjurător, ca parte a unei strategii de dezvoltare de lungă durată Sagemcom este preocuparea noastră principală. Sagemcom depune eforturi pentru a distribui sisteme ecologice. De aceea Sagemcom a decis să acorde o prioritate ridicată serviciilor ecologice în toate fazele produsului, începând de la producţie şi punere în funcţiune până la evacuare . Ambalajul: Prezenţa acestui logo (punctul de culoare verde) semnalează faptul că respectiva companie plăteşte o anumită contribuţie către un organism autorizat la nivel naţional pe probleme de reciclare a materialelor de ambalare. Pentru a veni în ajutorul acestei reciclări eficiente, vă rugăm să respectaţi regulile de sortare a deşeurilor stabilite la nivel local. Bateriile: Dacă produsul include baterii, acestea trebuie evacuate la un punct de colectare corespunzător. În acest mod puteţi şi D-voastră participa la unele faze ale refolosirii deşeurilor electrice şi electronice, deşeuri care altfel ar putea afecta mediul înconjurător şi sănătatea umană. Ambalajelor folosite de hârtie şi carton pot fi eliminate ca deşeuri de hârtie. Foliile de plastic şi ambalajele din stiropor pot fi reciclate sau eliminate în gunoiul menajer, în conformitate cu cerinţele ţării dvs. Marca fabricii: În referinţele din acest manual se află mărcile fabricilor firmelor respective. Lipsa simbolurilor É şi Ë nu îndreptăţeste presupunerea că în cazul termenilor respectivi e vorba de o lipsă a mărcii fabricii. Alte nume de produs utilizate în documentul prezent servesc doar în scopuri de identificare şi pot fi mărcile de fabrică ale respectivului patron. Sagemcom refuză orice drepturi acestor mărci. Nici Sagemcom şi nici companiile sale asociate nu sunt răspunzătoare faţă de cumpărătorii acestor produse sau alte părţi terţe cu privire la reclamaţiile de despăgubire pentru pierderi sau costuri pe care cumpătorii sau alte părţi terţe le-au suferit ca urmare a unor accidente, a utilizării incorecte sau necorespunzătoare a acestor produse sau ca urmare a modificării, reparaţiilor neautorizate ale produselor sau ca urmare a nerespectării indicaţiilor Sagemcom cu privire la întrebuinţare şi întreţinere. Sagemcom nu îşi asumă răspunderea pentru reclamaţiile de despăgubire survenite în legătură cu probleme de utilizare apărute ca urmare a utilizării altor consumabile decât cele originale. Sagemcom nu îşi asumă răspunderea pentru reclamaţiile de despăgubire survenite în legătură cu interferenţele provocate de cabluri ce nu sunt indicate ca produse Sagemcom. Deţinerea tuturor drepturilor. Nici o parte a acestei publicaţii nu poate fi salvată în arhivă sau transmisă prin orice cale - electronică, mecanică, prin fotocopiere, acceptare, sau prin orice altă modalitate fără acordul scris dat în avans de Sagemcom. Informaţiile conţinute în prezentul document sunt destinate exclusiv utilizării acestui produs. Sagemcom nu îşi asumă răspunderea dacă aceste informaţii sunt aplicate altor aparate. Acest manual de instrucţiuni este un document ce nu are caracter de contract. Poate conţine erori, erori de tipărire sau modificări. Copyright © 2010 PHILIPS Produsul: Imaginea pe produs a unui coş de gunoi tăiat semnalează faptul că acel produs aparţine familiei de echipamente electrice şi electronice. Reglementările de nivel european vă solicită, în acest caz să evacuaţi în mod selectiv astfel de produse:

• În cazul achiziţionării unui echipament similar, la un punct de vânzare.
• la centrul de colectare existent la nivel local. Funcţii de bază
