BEDIENUNGSANLEITUNG PPX 1020 SAGEM

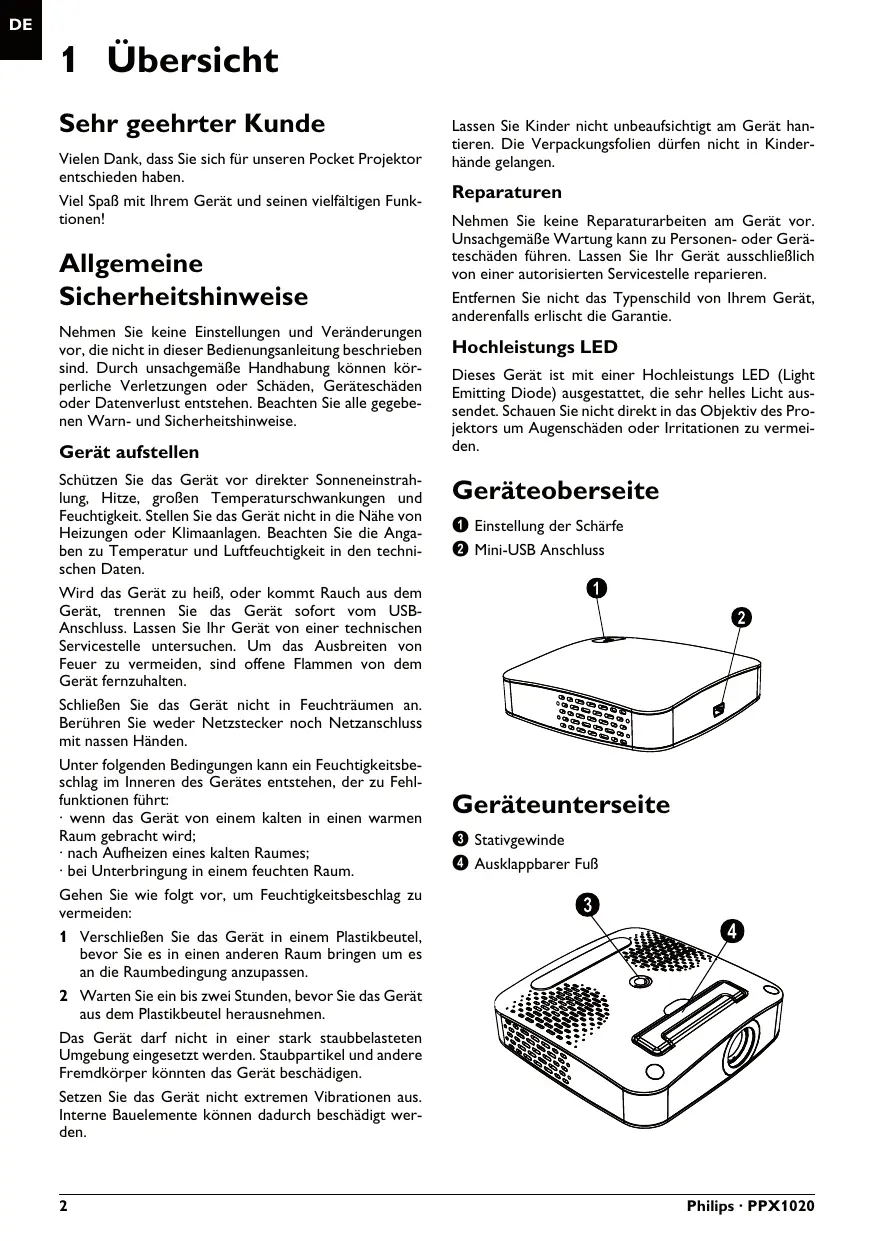

1 Übersicht Sehr geehrter Kunde Vielen Dank, dass Sie sich für unseren Pocket Projektor entschieden haben. Viel Spaß mit Ihrem Gerät und seinen vielfältigen Funktionen! Allgemeine Sicherheitshinweise Einleitung 2 Nehmen Sie keine Einstellungen und Veränderungen vor, die nicht in dieser Bedienungsanleitung beschrieben sind. Durch unsachgemäße Handhabung können körperliche Verletzungen oder Schäden, Geräteschäden oder Datenverlust entstehen. Beachten Sie alle gegebenen Warn- und Sicherheitshinweise. Gerät aufstellen Lassen Sie Kinder nicht unbeaufsichtigt am Gerät hantieren. Lassen Sie Kinder nicht unbeaufsichtigt am Gerät hantieren. Die Verpackungsfolien dürfen nicht in Kinderhände gelangen. Reparaturen Reparaturen Nehmen Sie keine Reparaturarbeiten am Gerät vor. Unsachgemäße Wartung kann zu Personen- oder Geräteschäden führen. Lassen Sie Ihr Gerät ausschließlich von einer autorisierten Servicestelle reparieren. Entfernen Sie nicht das Typenschild von Ihrem Gerät, anderenfalls erlischt die Garantie. Hochleistungs LED Dieses Gerät ist mit einer Hochleistungs LED (Light Emitting Diode) ausgestattet, die sehr helles Licht aussendet. Schauen Sie nicht direkt in das Objektiv des Projektors um Augenschäden oder Irritationen zu vermeiden. Schützen Sie das Gerät vor direkter Sonneneinstrahlung Schützen Sie das Gerät vor direkter Sonneneinstrahlung, Hitze, großen Temperaturschwankungen und Feuchtigkeit. Stellen Sie das Gerät nicht in die Nähe von Heizungen oder Klimaanlagen. Beachten Sie die Angaben zu Temperatur und Luftfeuchtigkeit in den technischen Daten. Wird das Gerät zu heiß, oder kommt Rauch aus dem Gerät, trennen Sie das Gerät sofort vom USBAnschluss. Lassen Sie Ihr Gerät von einer technischen Servicestelle untersuchen. Um das Ausbreiten von Feuer zu vermeiden, sind offene Flammen von dem Gerät fernzuhalten. Schließen Sie das Gerät nicht in Feuchträumen an. Berühren Sie weder Netzstecker noch Netzanschluss mit nassen Händen. Unter folgenden Bedingungen kann ein Feuchtigkeitsbeschlag im Inneren des Gerätes entstehen, der zu Fehlfunktionen führt:

• wenn das Gerät von einem kalten in einen warmen Raum gebracht wird;
• nach Aufheizen eines kalten Raumes;

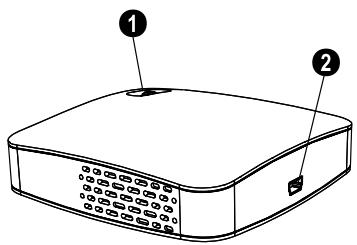

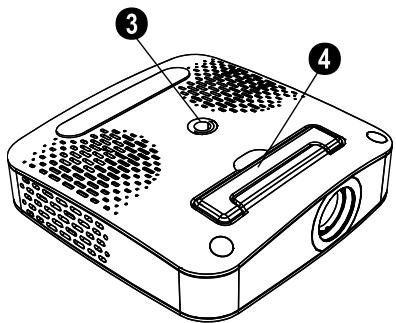

• bei Unterbringung in einem feuchten Raum. Gehen Sie wie folgt vor, um Feuchtigkeitsbeschlag zu vermeiden: 1 Verschließen Sie das Gerät in einem Plastikbeutel, bevor Sie es in einen anderen Raum bringen um es an die Raumbedingung anzupassen. 2 Warten Sie ein bis zwei Stunden, bevor Sie das Gerät aus dem Plastikbeutel herausnehmen. Das Gerät darf nicht in einer stark staubbelasteten Umgebung eingesetzt werden. Staubpartikel und andere Fremdkörper könnten das Gerät beschädigen. Setzen Sie das Gerät nicht extremen Vibrationen aus. Interne Bauelemente können dadurch beschädigt werden. Geräteoberseite ‚ Einstellung der Schärfe ƒ Mini-USB Anschluss PicoPix P1 oben Wird das Gerät zu heiß, oder kommt Rauch aus dem Gerät (USB) Schließen Sie das Gerät nicht in Feuchträumen an. Feuchtigkeitsbeschlag Geräteunterseite „ Stativgewinde … Ausklappbarer Fuß PicoPix P1 unten Das Gerät darf nicht in einer stark staubbelasteten Umgebung eingesetzt werden. Setzen Sie das Gerät nicht extremen Vibrationen aus

2 Inbetriebnahme Verpackungsinhalt Pocket Projektor USB Kabel Stativ Tasche Bedienungsanleitung Garantiekarte 4 Stellen Sie die Schärfe mit dem Einstellrad ein. 5 Entfernen Sie nach der Präsentation die USB Kabel vom Computer um Strom zu sparen und PicoPix viewer zu beenden. Hinweis Programm PicoPix viewer beenden

1) Klicken Sie mit der rechten Maustaste

auf das PicoPix viewer-Symbol in der Windows-Taskleiste.

2) Klicken Sie auf Beenden.

Bedienungsanleitung Fehlender Verpackungsinhalt Hinweis Fehlender Verpackungsinhalt Sollte eines der Teile fehlen oder Beschädigungen aufweisen, wenden Sie sich bitte an Ihren Fachhändler oder an unseren Kundendienst. Software installieren 1 Schließen Sie alle laufenden Programme und Anwendungen, bevor Sie die Installation starten. 2 Schließen Sie den Pocket Projektor an einen freien USB 2.0 Anschluss an. 3 Wählen Sie im Windows-Explorer PicoPix 1020 viewer als Laufwerk aus, und starten Sie das Programm PicoPix viewer Install.exe mit einem Doppelklick. 4 Ihr Computer bereitet den Installationsprozess vor. Folgen Sie den weiteren Anweisungen des Installationsassistenten, und starten Sie abschließend den Computer neu. Hinweis Gerät vom Computer trennen Trennen Sie das Gerät vor dem Neustart vom Computer. Der Computer könnte sonst versuchen vom Pocket Projektor, der als USB Speichermedium erkannt wurde, zu starten. Gerät einrichten Software deinstallieren 1 Schließen Sie alle laufenden Programme und Anwendungen, bevor Sie die Deinstallation starten. Rufen Sie das Deinstallationsprogramm auf, indem Sie im Startmenü auf PicoPix viewer > Uninstall PicoPix viewer klicken. Ihr Computer bereitet die Deinstallation vor. 2 Folgen Sie den Anweisungen auf dem Bildschirm. 3 Zum Abschluss der Deinstallation müssen Sie Ihren Computer neu starten. 4 Nachdem Ihr Computer neu gestartet wurde, ist die Deinstallation von PicoPix viewer beendet. Technische Daten Technologie / Optik Display Technologie ..........................................0,37" LCoS Lichtquelle...............................................................RGB LED Auflösung ....................................................... 800¦x¦600¦Pixel Unterstützte Auflösungen...............SVGA/XGA/WXGA Lichtstärke (Bright Mode)....................... bis zu 20¦Lumen Kontrastverhältnis ........................................................400:1 Projizierte Bildgröße ........................................ 5,2¦–¦81¦Zoll Abstand zur Projektionsfläche ..................... 0,2¦m bis 3¦m Abtastrate Horizontal....................................... 31¦–¦69¦kHz Abtastrate Vertikal .............................................. 56¦–¦85¦Hz Stromversorgung ...............................über USB Anschluss Abmessungen (B¦×¦H¦×¦T) .........................88¦×¦25¦×¦88¦mm Gewicht........................................................................ 0,15¦kg Empfohlene Geräteumgebung..............................5¦–¦40¦ºC Relative Luftfeuchtigkeit20¦–¦80¦% (nicht kondensierend) Abmessungen Gewicht 1 Schließen Sie das Gerät mit dem mitgelieferten YUSB Kabel an zwei USB Buchsen Ihres Computers an, da die Stromaufnahme 1A beträgt. 2 Starten Sie das Programm PicoPix viewer. In der Statusleiste erscheint ein Symbol. 3 Der Pocket Projektor wird eingeschaltet und das Bild des Computers projiziert. Empfohlene Geräteumgebung Relative Luftfeuchtigkeit Hinweis Bildschirmauflösung des Computers Die beste Bildqualität erhalten Sie, wenn die Bildschirmauflösung des Computers auf 800¦x¦600¦Pixel eingestellt ist. Inbetriebnahme

Mindest PC-Anforderungen Prozessor .................Intel Pentium M oder AMD Athlon Taktfrequenz .......................................... 2GHz oder höher Betriebssystem............ Windows XP Professional (SP2), ..............................................................Vista, Windows 7 Arbeitsspeicher.................................... 1GB DDR SDRAM Freier Speicherplatz ................................................... 40 MB USB Anschluss...........................................................USB 2.0 Alle Daten dienen nur als Richtbestimmung. Sagemcom behält sich das Recht vor, ohne vorhergehende Ankündigungen Änderungen vorzunehmen. Das CE-Zeichen gewährleistet, dass dieses Produkt hinsichtlich Sicherheit und Gesundheit des Benutzers sowie elektromagnetischer Interferenz der Richtlinie 1999/5/CE des Europäischen Parlaments und des Rates zu Telekommunikationsendgeräten entspricht. Die Einhaltungserklärung können Sie auf der Internetseite www.sagem-ca.at/doc nachlesen. Die Erhaltung der Umwelt im Rahmen eines Konzepts nachhaltiger Entwicklung liegt Sagemcom sehr am Herzen. Sagemcom ist bestrebt, umweltfreundliche Systeme zu betreiben. Daher hat Sagemcom beschlossen, der ökologischen Leistung in allen Produktphasen, von der Herstellung über die Inbetriebnahme bis hin zum Gebrauch und zur Entsorgung, einen hohen Stellenwert beizumessen. Verpackung: Das Logo (Grüner Punkt) drückt aus, dass eine anerkannte nationale Organisation eine Beitragszahlung erhält, um die Verpackungserfassung und die Recycling-Infrastrukturen zu verbessern. Bitte halten Sie sich bei der Entsorgung dieser Verpackung an die bei Ihnen geltenden Vorschriften zur Mülltrennung. Batterien: Sollte Ihr Produkt Batterien enthalten, müssen diese an den dafür vorgesehenen Sammelstellen entsorgt werden. So können auch Sie Ihren Beitrag zu Wiederverwendung und Recycling von elektronischen und elektrischen Altgeräten leisten, was sich auf die Umwelt und die Gesundheit der Menschen auswirken kann. Die verwendeten Verpackungen aus Papier und Karton können wie Altpapier entsorgt werden. Die Plastikfolien und Styroporverpackungen geben Sie zum Recycling oder in den Restmüll, je nach den Anforderungen Ihres Landes. Warenzeichen: Die im vorliegenden Handbuch genannten Referenzen sind Warenzeichen der jeweiligen Firmen. Das Fehlen der Symbole É und Ë rechtfertigt nicht die Annahme, dass es sich bei den entsprechenden Begriffen um freie Warenzeichen handelt. Andere im vorliegenden Dokument verwendete Produktnamen dienen lediglich Kennzeichnungszwecken und können Warenzeichen der jeweiligen Inhaber sein. Sagemcom lehnt jegliche Rechte an diesen Marken ab. Weder Sagemcom noch angeschlossene Gesellschaften sind gegenüber dem Käufer dieses Produktes oder Dritten haftbar in Bezug auf Schadenersatzansprüche, Verluste, Kosten oder Ausgaben, die dem Käufer oder Dritten in Folge eines Unfalles, des falschen Gebrauches oder Missbrauches dieses Produktes oder nicht autorisierten Modifikationen, Reparaturen, Veränderungen des Produktes oder der Nichteinhaltung der Betriebsund Wartungshinweise von Sagemcom erwachsen. Sagemcom übernimmt keine Haftung für Schadensersatzansprüche oder Probleme in Folge der Verwendung jeglicher Optionen oder Verbrauchsmaterialien, die nicht als Originalprodukte von Sagemcom oder von Sagemcom genehmigte Produkte gekennzeichnet sind. Sagemcom übernimmt keine Haftung für Schadensersatzansprüche in Folge elektromagnetischer Interferenzen bedingt durch den Einsatz von Verbindungskabeln, die nicht als Produkte von Sagemcom gekennzeichnet sind. Alle Rechte vorbehalten. Kein Teil dieser Publikation darf ohne vorherige schriftliche Zustimmung durch Sagemcom vervielfältigt, in einem Archivsystem gespeichert oder in irgendeiner Form oder auf sonstigem Wege – elektronisch, mechanisch, durch Fotokopie, Aufnahme oder anderweitige Möglichkeit – übertragen werden. Die im vorliegenden Dokument enthaltenen Informationen sind ausschließlich zur Verwendung mit diesem Produkt gedacht. Sagemcom übernimmt keine Verantwortung, wenn diese Informationen auf andere Geräte angewendet werden. Diese Bedienungsanleitung ist ein Dokument ohne Vertragscharakter. Irrtümer, Druckfehler und Änderungen vorbehalten. Copyright © 2010 PHILIPS Produkt: Der durchgestrichene Mülleimer auf dem Produkt bedeutet, dass es sich bei diesem Produkt um ein elektrisches oder elektronisches Gerät handelt. Die europäische Gesetzgebung schreibt hierfür eine gesonderte Entsorgung vor:

• An Verkaufsstellen, falls Sie ein ähnliches Gerät kaufen.
• An den örtlichen Sammelstellen (Wertstoffhof, Sonderabholdienste etc.).
