KULLANIM KILAVUZU VC 20U(M) HILTI

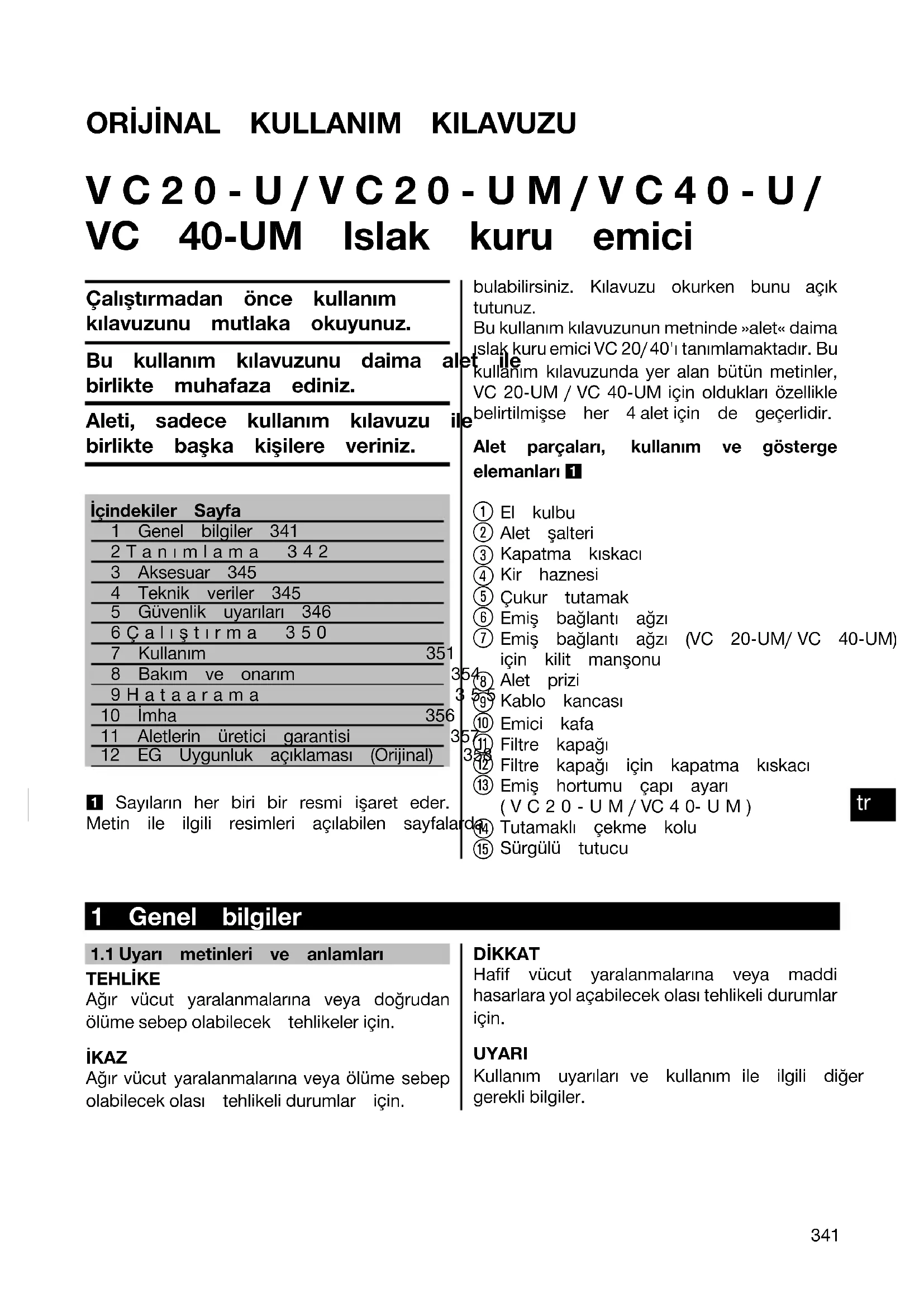

Printed: 08.07.2013 | Doc-Nr: PUB / 5071294 / 000 / 02ORİJİNAL KULLANIM KILAVUZU VC20‑U/VC20‑UM/VC40‑U/ VC 40‑UM Islak kuru emici Çalıştırmadan önce kullanımkılavuzunu mutlaka okuyunuz.Bu kullanım kılavuzunu daima alet ilebirlikte muhafaza ediniz.Aleti, sadece kullanım kılavuzu ilebirlikte başka kişilere veriniz.İçindekiler Sayfa1 Genel bilgiler 3412Tanımlama 3423 Aksesuar 3454 Teknik veriler 3455 Güvenlik uyarıları 3466Çalıştırma 3507 Kullanım 3518 Bakım ve onarım 3549Hataarama 35510 İmha 35611 Aletlerin üretici garantisi 35712 EG Uygunluk açıklaması (Orijinal) 358 1 Sayıların her biri bir resmi işaret eder. Metin ile ilgili resimleri açılabilen sayfalarda bulabilirsiniz. Kılavuzu okurken bunu açık tutunuz. Bu kullanım kılavuzunun metninde »alet« daima ıslak kuruemici VC 20/ 40'ı tanımlamaktadır. Bu kullanım kılavuzunda yer alan bütün metinler, VC 20‑UM / VC 40‑UM için oldukları özellikle belirtilmişse her 4 alet için de geçerlidir. Alet parçaları, kullanım ve gösterge elemanları 1 El kulbu Alet şalteri Kapatma kıskacı Kir haznesi Çukur tutamak Emiş bağlantı ağzı Emiş bağlantı ağzı (VC 20‑UM/ VC 40‑UM)için kilit manşonu Alet prizi Kablo kancası Emici kafa Filtre kapağı Filtre kapağı için kapatma kıskacı Emiş hortumu çapı ayarı(VC20‑UM/VC40‑UM) Tutamaklı çekme kolu Sürgülü tutucu 1 Genel bilgiler

1.1 Uyarı metinleri ve anlamlarıTEHLİKE

Ağır vücut yaralanmalarına veya doğrudan ölüme sebep olabilecek tehlikeler için. İKAZ Ağır vücut yaralanmalarına veya ölüme sebep olabilecek olası tehlikeli durumlar için.DİKKAT Hafif vücut yaralanmalarına veya maddi hasarlara yol açabilecek olası tehlikeli durumlar için.UYARIKullanım uyarıları ve kullanım ile ilgili diğergerekli bilgiler.

Printed: 08.07.2013 | Doc-Nr: PUB / 5071294 / 000 / 021.2 Piktogramların açıklaması ve diğer uyarılar Yasak işaretleri Vinç ile taşımak yasaktır İkaz işaretleri Genel tehlikelere karşı uyarı Kötü maddelere karşı uyarı Tehlikeli elektrik gerilimine karşı uyarı Patlayıcı maddelere karşı uyarı Uyulması gereken kurallar Koruma elbisesi kullanınız Koruyucu gözlük kullanınız Koruyucu eldiven kullanınız Koruyucu kask kullanınız Kulaklık kullanınız Koruyucu ayakkabı kullanınız Solunum yolu koruma maskesi kullanınız Semboller Kullanımdan önce kullanım kılavuzunu okuyunuz Atıkların yeniden değerlendirmesini sağlayınız Alette UYARI: Bu alet sağlığa zararlı tozlar içermektedir. Boşaltma, bakım / onarım ve toz torbalarının atılması sadece uygun koruyucu elbise giymiş, konunun uzmanı kişiler tarafından gerçekleştirilmelidir. Bütün filtre sistemi yerine yerleştirilmeden ve akım hacminin fonksiyonlarının kontrolü yapılmadan alet kesinlikle çalıştırılmamalıdır. Tanımlama detaylarının alet üzerindeki yeri Tip tanımı ve model tanımı aletinizin tip plakası üzerindedir. Bu verileri kullanım kılavuzunuza aktarınız ve bayilerimize veya servislerimize olan sorularınızda her zaman bu verileri bulundurunuz. Tip: Seri no: 2 Tanımlama

2.1 Usulüne uygun kullanım

VC 20/40, kuru toz için verimli temizlik sağlayan, üniversal bir endüstriyel emicidir. Hem kuru, hem de ıslak uygulamalar için kullanılabilir. Alet, Hilti elmas karot uçları veya Hilti elmas testerelerle birlikte ıslak kullanımda mineralli delme çamurunun ve Hilti elmas taşlama, kesici taşlama, kırıcı matkap ve kuru karot uçları ile kuru uygulamalarda oluşan büyük miktarlardaki mineral tozlarının emilmesi için uygundur. Alet bunun dışında sıvı emme maddesinin emilmesi için kullanılabilmektedir. Mineralli sondaj çamurunun emilmesi için uygundur. Bu alet (VC 20‑UM, VC 40‑UM); kuru, yanıcı olmayan tozların, sıvıların, ahşap talaşlarının ve belirli patlama sınır değerlerine sahip tehlikeli tozların (örneğin MAK veya AGW değerleri) ≧0,1 mg/m³ (emme sınıfı M) emilmesi için uygundur. Emilecek tozların tehlikesine göre alet uygun filtre ile donatılmalıdır.

Printed: 08.07.2013 | Doc-Nr: PUB / 5071294 / 000 / 02VC 20‑UM veya VC 40‑UM ile sadece IEC 60335-2-69 (M sınıfı)'dan sağlığa zararlı maddeler emilmelidir. Sağlığa zararlı diğer bütün maddelerin emilmesi yasaktır. Sıcaklığı 60°C'nin üstündeki yağ ve kimyevi maddelerin emilmesi yasaktır. Belirlenen toz miktarı geçildiği takdirde, aletten çıkan pis havanın dışarı çıkmasına karşın, oda içinde yeterli hava değişimi sağlanmalıdır (burada geçerli ulusal hükümleri dikkate almalısınız). Bu alet, patlama tehlikesi olan, kor halinde olan, yanan veya yanıcı (İstisna: Ahşap talaşları) agresif tozların (örneğin magnezyum-alüminyum tozu vb.) ve sıvıların (örneğin benzin, çözücü maddeler, asitler, soğutma ve yağlama maddeleri vb.) emilmesi için kullanılmamalıdır. Alet yatık vaziyette çalıştırılmamalıdır. VC 20 yüklenecek miktarla ve emilen miktar birlikte maksimum 37 kg gelmelidir. VC 40 yüklenecek miktarla ve emilen miktar birlikte maksimum 55 kg gelmelidir. Aleti merdiven yerine kullanmayınız. Aleti otomatik veya yarı otomatik tertibatlarda sabit sürekli işletimde kullanmayınız. Aleti kullanacakpersonel, çalışmaya başlamadanöncealetinkullanımı, malzemenin yol açabileceği tehlikeler ve emilen malzemenin güvenli bir şekilde atığa çıkartılması konularında bilgilendirilmelidir. Suyun altında uygulama yapılması yasaktır. Bu aletle insanlar ve hayvanlarda emiş yapılmamalıdır. Elektrostatik efektlerin önlenmesi için antistatik bir emiş hortumu kullanınız. Bu alet ticari kullanım için uygundur, örneğin otellerde, okullarda, hastanelerde, fabrikalarda, dükkânlarda, bürolarda ve kiralama mağazalarında. Sağlığa zarar verebilecek malzemeler (örn. asbest) üzerinde çalışma yapılmamalıdır. Çalışılabilecek sahalar: Şantiye, atölye, onarım, tadilat ve yeni yapılandırmalarda. Kullanım kılavuzundaki çalıştırma, bakım ve koruma bilgilerine uyunuz. Yaralanma tehlikelerini önlemek için sadece orijinal Hilti aksesuar ve aletlerini kullanınız. Eğitim görmemiş personel tarafından uygunsuz işlem yapılır usulüne uygun kullanılmazsa, alet ve yardımcı gereçlerinden dolayı tehlike oluşabilir. Alette onarımlara veya değişikliklere izin verilmez.

2.2 Emiş hortumu çapı ayarı (VC 20‑UM/ VC 40‑UM)

Emiş hortumu çapı Emiş hortumu çapı ayarı ∅21mm ∅21 ∅27mm ∅27 ∅36mm ∅36

2.3 Standart donanımın teslimat kapsamına aşağıdakiler dahildir:

1 Aletle birlikte filtre elemanı 1 Emiş hortumu ile birlikte hortum bağlantısı, hortum manşonu ve konik adaptör 1 Plastik emme torbası PE VC 20 1 Kağıt emme torbası bağlama VC 40 1 Kullanım kılavuzu

2.4 Uzatma kablosunun kullanımı

Kullanım alanı için sadece izin verilen yeterli kesitte uzatma kablosu kullanınız. Aksi taktirde alette güç kaybı ve kablolarda aşırı ısınma meydana gelebilir. Uzatma kablosunun hasar durumunu düzenli olarak kontrol ediniz. Hasar gören uzatma kablosunu değiştiriniz.

Printed: 08.07.2013 | Doc-Nr: PUB / 5071294 / 000 / 02İşletmede bir elektrikli el aleti ile cihaz prizi üzerinden VC 20/40 için tavsiye edilen asgari kesit ve maks. kablo uzunlukları: Kablo kesiti 1,5 mm² 2,5 mm² 3,5 mm² Şebeke gerilimi 110 V önerilmez 25 m önerilmez Voltaj 220‑240 V 30 m 50 m önerilmez VC 20/40 için tavsiye edilen asgari kesit ve maks. kablo uzunlukları: Kablo kesiti 1,5 mm² 2,5 mm² 3,5 mm² Şebeke gerilimi 100 V önerilmez önerilmez 75 m Şebeke gerilimi 110 V 30 m 50 m önerilmez Sadece koruma hattı olan uzatma kablosu kullanınız! 1,25 mm², 2 mm² kablo kesitli uzatma kablosu kullanmayınız.

2.5 Açık alanlarda uzatma kablosu

Açık alanda sadece izin verilen ve uygunluğu tanımlanmış uzatma kablosu kullanınız.

2.6 Bir jeneratör veya transformatörün kullanılması

Aşağıdaki şartlar yerine getirildiyse, bu alet bir jeneratör veya yapı tarafından bir transformatör ile çalıştırılabilir: Çıkış gücü Watt olarak aletin tip plakasındaki maksimum gücün en az iki katı kadar olmalıdır, işletme voltajının nominal gerilime göre devamlı % +5 ve % ‑15 arasında olması gerekir ve frekans 50 ile 60 Hz arasında olmalıdır, kesinlikle 65 Hz üzerine çıkmamalıdır ve yol alma güçlendiricili otomatik bir gerilim regülatörü mevcut olmalıdır. Jeneratör/transformatörde aynı anda asla başka bir alet çalıştırmayınız. Başka aletlerin açılması ve kapatılması, alete zarar verebilecek düşük gerilim veya aşırı gerilime sebep olabilir.

2.7 Aksesuar kullanım uyarıları

Aksesuar Kullanım çeşidi Plastik emme torbası PE VC 20/40 Mineralli uygulamalar, ıslak ve kuru Kağıt emme torbası VC 20/ VC 40 Ahşap uygulamaları TülfiltreVC20/40 Kuru Filtre elemanı VC 20/40 Özellikle kuru Filtre elemanı PES VC 20/40 Islak ve kuru Emiş hortumu 27 X 3,5m AS Kuru kullanım için özel Emişhortumu36mmstatikbağlama Islak ve kuru Emişhortumu36X5mAS Kurukullanımiçinözel VC 20‑UM ve VC 40‑UM için 1 aksesuar (plastik emme torbası veya kağıt emme torbası veya tül filtre) kullanılması zorunludur!

Printed: 08.07.2013 | Doc-Nr: PUB / 5071294 / 000 / 023Aksesuar Yedek parçalar, takımlar ve aksesuarlar Hilti satış kanalları üzerinden tedarik edilmektedir. Tanım Ürün numarası, tanımlama Plastik emme torbası PE VC 20 203854 Plastik emme torbası PE VC 40 203852 Kağıt emme torbası bağlama VC 20

Kağıt emme torbası bağlama VC 40

Emme hortumu 36 mm ile 5 m 203867 Aksesuar seti 203868, 1 dirsek, 2 uzatma borusu, lamel dudaklı 1 yer ağızlığı ve 1 takım fırça Hortum bağlantısı Konik adaptör 203878 Çekme kolu (sadece VC 40) 203870 Çekme kolu DPC 20 (sadece VC 40) 203871 4 Teknik veriler Teknik değişiklik hakkı saklıdır! Çalışma gerilimi 100 V 110 V 110 V 220… 240 V 220...240 V/

Elektrikli el aleti için entegre edilmiş alet prizli bağlantı tesisatı (mevcutsa)

Maks. hacim akışı (hava) VC 20‑U / VC 40‑U 61 l/sn 61 l/sn Maks. hacim akışı (hava) VC 20‑UM / VC 40‑UM 135 m³/sa 145 m³/sa Maks. vakum VC 20‑U / VC 40‑U 23 kPa 23 kPa Maks. vakum VC 20‑UM / VC 40‑UM 18,5 kPa 22 kPa Alet VC 20‑U/ VC 20‑UM VC 40‑U/ VC 40‑UM Şebeke frekansı 50…60 Hz 50…60 Hz EPTA‑Procedure 01/2003'e göre ağırlık 12,9 kg/ 13,0 kg 14,6 kg/ 14,7 kg Boyutlar (U x G x Y) 505 mm X 380 mm X 500 mm 505 mm X 380 mm X 610 mm Şebeke bağlantı kablosu 7,5 m 7,5 m Hazne hacmi 21 l 36 l Toz toplama miktarı 23 kg 40 kg Su kullanım hacmi 13,5 l 25 l Emiş hortumu çapı (döner manşon emiş tarafı; alet manşonu alet tarafı) Uzunluk 5 m: 36 mm Uzunluk 3,5 m: 27 mm Uzunluk 5 m: 36 mm Uzunluk 3,5 m: 27 mm Hava sıcaklığı -10…+40 °C -10…+40 °C Otomatik filtre temizleme yaklaşık tümü 15 s 15 s Alet ve kullanım bilgileri Koruma sınıfı Koruma sınıfı I Koruma türü IP X4 sıçrama suyu koruması Gürültü bilgisi (EN 60335‑2‑69'a göre ölçülmüş): Tipik A olarak değerlendirilen çıkan ses basıncı seviyesi 71 dB (A) Belirlenen ses seviyesi için emniyetsizlik 2,5 dB (A) 5 Güvenlik uyarıları

5.1 Ana güvenlik açıklamaları

a) Kılavuzun her bölümünde bulunan güvenlik tekniği uyarılarının yanında aşağıdaki kurallar her zaman uygulanmalıdır. b) Bütün uyarıları okuyunuz! Bu uyarılara uyulmaması elektrik çarpmasına, yangına ve/veya ağır yaralanmalara yol açabilir. c) Aletin bir elektrikli el aleti ile birlikte uygulanması sırasında, kullanımdan önce elektrikli el aletinin kullanım kılavuzu okunmalı ve bütün uyarılar dikkate alınmalıdır.

5.2 Kullanıcı ile ilgili talepler

a) Dikkatli olunuz, ne yaptığınıza dikkat ediniz ve aletle mantıklı bir şekilde

Printed: 08.07.2013 | Doc-Nr: PUB / 5071294 / 000 / 02çalışınız. Yorgunsanız veya uyuşturucu, alkol veya ilaçların etkisi altındaysanız aleti kullanmayınız.Kullanım esnasında bir anlık dikkatsizlik ciddi yaralanmalara yol açabilir. b) Uygun kıyafetler giyiniz. Bol kıyafetler giymeyiniz veya takı takmayınız. Saçları, kıyafetleri ve eldivenleri hareket eden parçalardan uzak tutunuz.Bol kıyafetler, takı veya uzun saçlar hareket eden parçalara takılabilir. c) Kişisel koruyucu donanım ve her zaman bir koruyucu gözlük takınız. Aletin türüne ve kullanımına göre toz maskesi, kaymayan güvenlik ayakkabısı, koruyucu kask veya kulaklık gibi kişisel koruma donanımlarının kullanılması yaralanma riskini azaltır. d) Toz emme ve tutma tertibatları monte edilebiliyorsa, bunların bağlı olduğundan ve doğru kullanıldığından emin olunuz.Bu toz emme tertibatının kullanımı tozdan kaynaklanabilecek tehlikeleri azaltabilir. e) Bu alet profesyonel kullanıcılar için uygundur. f) Alet sadece yetkili personel tarafından kullanılabilir, bakımı ve onarımı yapılabilir. Bu personel meydana gelebilecek tehlikeler hakkında özel olarak eğitim görmüş olmalıdır. g) Merdivenlerde çalışıyorsanız, özellikle dikkatli olunuz. h) Aletteki deliklere hiçbir şey sokmayınız. Delikler bloke edilmiş ise alet ile çalışmayınız. Bunları toz, kıvrım, saçlar ve özellikle hava akımını önleyebilecek şeylerden uzak tutunuz.

5.3 Çalışma yerinin usulüne göre

ayarlanması a) Çalışma alanının iyi aydınlatılmasını sağlayınız. b) Çalışma yerinin iyi havalandırılmasını sağlayınız. Kötü havalandırılan çalışma yerleri, aşırı toz nedeniyle sağlığa zarar verebilir. c) Çalışma alanınızı düzenli tutunuz. Sizi yaralayabilecek cisimleri çalışma ortamınızdan uzak tutunuz. Düzensiz çalışma yeri kazalara sebebiyet verebilir. d) Kullanılmayan elektrikli aletleri çocukların erişemeyeceği yerde muhafaza ediniz. Aleti iyi tanımayan veya bu talimatları okumamış kişilere aleti kullandırmayınız. Aletler, tecrübesiz kişiler ile fiziksel, algısal veya zihinsel engelli kişiler tarafından kullanılması durumunda tehlikelidir. e) Aletin kullanılması sırasında çocukları ve diğer kişileri uzak tutunuz.Dikkatiniz dağılırsa aletin kontrolünü kaybedebilirsiniz. f) Yanıcı sıvıların, gazların veya tozların bulunduğu patlama tehlikesi olan yerlerde alet ile çalışmayınız. Elektrikli aletler toz veya buhar ile alev alabilecek kıvılcımlar üretir. g) Diğer kişilerin alete veya uzatma kablosuna dokunmasına izin vermeyiniz. h) Aşırı vücut hareketlerinden sakınınız. Güvenli bir duruş sağlayınız ve her zaman dengeli durunuz.

i) Kaymayan ayakkabı giyiniz.

j) Çalışma esnasında şebeke ve uzatma kablosunu ve emme hortumunu her zaman aletin arka tarafında, aletten uzakta bırakınız. Bu, çalışma esnasında düşme tehlikesini azaltır. k) Çalışmadan sonra şebeke-uzatma kablosunu ve emme hortumunu her zaman kaldırınız. Bu, düşme tehlikesini azaltır. l) Aleti bir vinç vasıtasıyla taşımayınız. m) Şebeke fişini takmadan önce, aletin kapalı konumda olduğundan emin olunuz.

5.4 Genel güvenlik önlemleri

a) Doğru aleti kullanınız. Aleti ön görülmemiş amaçlar için kullanmayınız, aksine sadece usulüne uygun ve kusursuz bir durumda kullanınız. b) Aleti asla kontrolsüz bırakmayınız. c) Çevre etkilerini dikkate alınız. Yangın veya patlama tehlikesi olan yerlerde aleti kullanmayınız. d) Alet don olayına karşı korunmalıdır. e) DİKKAT - Kullanılmayan aletleri güvenli olarak muhafaza ediniz. Kullanılmayan

Printed: 08.07.2013 | Doc-Nr: PUB / 5071294 / 000 / 02aletler kuru, yüksek veya çocukların ulaşamayacağı bir yerde saklanmalıdır. f) M sınıfı toz emme için aletin taşınmasında ve aletin kullanılmadığı durumda, emiş bağlantı ağzının kilit manşonu ile kilitlenmiş olmasına dikkat edilmelidir. g) Alet kullanılmadığında (çalışma molalarında), bakım ve koruma ile filtre değişiminden önce şebeke fişini daima prizden çekiniz. h) Taşımak için aleti kapatınız.

i) Alette ve aksesuarlarında hasar olup

olmadığını kontrol ediniz. Kullanımdan önce güvenlik önlemlerinin veya az hasarlı parçaların kusursuz ve usulüne uygun olarak çalışıp çalışmadığı kontrol edilmelidir. Hareketli parçaların kusursuz çalışıp çalışmadığı ve sıkışması veya parçaların hasarlı olup olmadığı kontrol edilmelidir. Bütün parçalar doğru takılmış olmalıdır ve aletin kusursuz bir şekilde çalışması için tüm koşullar yerine getirilmiş olmalıdır. Kullanım kılavuzunda aksine bir açıklama yapılmamışsa hasarlı güvenlik önlemleri ve parçalar, usulüne uygun olarak, yetkili atölyelerde tamir ettirilmeli veya değiştirilmelidir. j) Filtrenin doğru yerleşmiş olduğunu kontrol ediniz. Filtrenin hasarsız olduğundan emin olunuz. k) Aletinizi sadece kalifiye uzman personele ve sadece orijinal yedek parçalar ile tamir ettiriniz.Böylece alet güvenliğinin korunduğundan emin olunur. l) Alet ayarı yapmadan, aksesuar parçalarını değiştirmeden veya aleti bir yere koymadan önce fişi prizden çıkartınız.Bu önlemler, aletin istem dışı çalışmasını engeller. m) Aleti, aksesuarları, kullanım takımlarını vb. bu talimatlara ve bu alet için özel açıklamalara uygun şekilde kullanınız. Çalışma şartlarını ve yapılacak işi de ayrıca göz önünde bulundurunuz.Aletlerinin öngörülen uygulamalar dışında kullanılması tehlikeli durumlara yol açabilir. n) Elektrikli süpürge ile ağ kablosunun üzerinden geçmeyiniz. o) Su seviyesi sınırlama tertibatı, talimatlara göre düzenli olarak bir fırçayla temizlenmeli ve hasar belirtisi araştırılmalıdır.

a) Bakım ve onarım hakkındaki uyarılara uyunuz. b) Aletin bakımını titizlikle yapınız. Hareketli parçaların kusursuz çalıştığı ve sıkışmadığı, parçaların kırılıp kırılmadığı veya hasar görüp görmediği, alet fonksiyonlarının kısıtlanma durumlarını kontrol ediniz. Hasarlı parçaları aleti kullanmadan önce tamir ettiriniz. Birçok kazanın nedeni elektrikli cihaz bakımının kötü yapılmasıdır.

a) Aletin bağlantı fişi prize uygun olmalıdır. Fiş hiç bir şekilde değiştirilmemelidir. Adaptör fişini topraklama korumalı aletler ile birlikte kullanmayınız.Değiştirilmemiş fişler ve uygun prizler elektrik çarpması riskini azaltır. b) Soketi, güvenli şekilde kurulmuş ve tüm yerel durumlarla belirlenmiş uygun, topraklanmış prize sokunuz. c) Prizin güvenli şekilde topraklanıp topraklanmadığı şüphesi içinde iseniz, bunu kalifiye bir elektrikçi tarafından kontrol ettiriniz. d) Borular, radyatörler, fırınlar ve buzdolapları gibi toprağa temas eden üst yüzeylere vücudunuzla temas etmekten kaçınınız.Vücudunuzun toprakla teması var ise yüksek elektrik çarpması riski oluşur. e) Aleti yağmurdan veya ıslaklıktan uzak tutunuz.Elektrikli bir alete su girmesi, elektrik çarpması riskini arttırır. f) Aletin bağlantı hatlarını düzenli olarak kontrol ediniz ve hasar durumunda bunu bir Hilti servisinde yeniletiniz. Uzatma hatlarını düzenli olarak kontrol ediniz ve hasar görmüş ise değiştiriniz.

Printed: 08.07.2013 | Doc-Nr: PUB / 5071294 / 000 / 02g) Alet ve aksesuarın usulüne uygunluk durumunu kontrol ediniz. Hasar varsa, sistem tam değilse veya kullanım elemanları kusursuz işlemiyorsa, aleti ve aksesuarları çalıştırmayınız. h) Çalışma esnasında şebeke veya uzatma kablosu hasar görürse, bu kabloya dokunmamalısınız. Şebeke fişini prizden çekiniz.Hasarlı bağlantı hatları ve uzatma hatları elektrik çarpması nedeniyle tehlike oluşturur.

i) Şebeke bağlantı tesisatı, sadece

kullanım kılavuzunda belirlenen tip aracılığıyla değiştirilmelidir. j) Hasarlı şalterler Hilti Servisi'nde yenilenmelidir. Şalteri açılmayan ve/veya kapanmayan aletleri kullanmayınız. k) Aletinizi sadece, orijinal yedek parçalarının kullanıldığı bir elektrik uzmanına (Hilti Servis) tamir ettiriniz, aksi takdirde kullanıcı için kaza durumu meydana gelebilir. l) Aleti taşımak, asmak veya fişi şalterden çekmek için kabloyu kullanım amacı dışında kullanmayınız. Kabloyu sıcaktan, yağdan, keskin kenarlardan ve hareketli alet parçalarından uzak tutunuz.Hasarlı veya karışmış kablolar elektrik çarpması riskini arttırır. m) Elektrikli bir alet ile açık alanda çalışacaksanız sadece dışarıda kullanımına da izin verilen uzatma kabloları kullanınız. Dış mekanlar için uygun olan uzatma kablolarının kullanımı elektrik çarpması riskini azaltır. n) Elektrik kesintisinde: Alet kapatılmalı, fiş çıkartılmalıdır. o) Çok prizli uzatma kablosu ve birçok aletin aynı anda çalıştırılmasından kaçınılmalıdır. p) Alet prizini sadece kullanım kılavuzunda belirlenmiş şekilde kullanınız. q) Emiş üst kısmına asla su püskürtmeyiniz: İnsanlar ve alet için tehlike arz eder. r) Şebeke, uzatma ve alet bağlantı kablolarının kavramaları, sıçrama suyuna karşı dayanıklı olmalıdır. s) Şebeke bağlantı tesisatlarını sadece doğrudan fişten çekiniz (bağlantı tesisatını çekerek veya çekiştirerek değil). t) Asla emiciyi şebeke kablosundan başka bir çalışma pozisyonuna çekmeyiniz. u) Aleti asla kirli veya ıslak durumda çalıştırmayınız. Alet üst yüzeyindeki toz, özellikle iletken malzeme veya nem, uygunsuz kullanımlar sonucu elektrik çarpmasına yol açabilir. Bu yüzden özellikle iletken malzemelerin sık işlenmesinde kirlenen aletleri düzenli aralıklarla Hilti Servisi'ne kontrol ettiriniz.

v) Kablonun su birikintilerinin içinde

bulunmadığından emin olunuz. w) Prizi veya aksesuarı ıslak elle kullanmayınız.

a) Sağlığa zararlı, yanıcı ve/veya patlayıcı tozlar emilmemelidir (magnezyum - alüminyum tozu vs.). b)AletMemmesınıfınasahiptirvekuru, yanıcı olmayan tozların, ahşap talaşlarının ve patlama sınır değerleri ≧0,1mg/m³ olan tehlikeli tozların emilmesi için uygundur. Emilecek tozların tehlikesine bağlı olarak alet uygun filtreler ile donatılmalıdır. c) Yanıcı, patlayıcı, agresif sıvılar emilmemelidir (soğutma ve yağlama maddeleri, benzin, solvent, asit (pH<5), çözeltiler (pH>12,5,)vs.) d) Köpük veya sıvı çıkışında aleti hemen kapatınız. e) Bazlıveasitlisıvılarlatemasıengelleyiniz. Kazayla temasta su ile durulayınız. Sıvı gözlere temas ederse, bol su ile yıkayınız ve ayrıca doktor yardımı isteyiniz. f) Maks. 60°C'ye kadar sıcak emiş maddesinin emilmesi sırasında koruyucu eldiven kullanınız. g) Emme torbası yüzünden yaralanmalara neden olabilecek cisimleri emdirmeyiniz (örneğin sivri veya keskin kenarlı emiş maddesi).

5.9 Kişisel koruma tertibatı

a) Aletin bakımı ve kullanımı esnasında kullanıcı ve çevresinde bulunan kişiler uygun bir koruyucu gözlük, koruyucu kask, koruyucu kulaklık, koruyucu eldiven, emniyet ayakkabısı ve solunum yolu koruma maskesi (P2) kullanmalıdır. b) Mineral sondaj çamuru ile çalışırken koruyucu elbise giyiniz ve cilde temas etmesini önleyiniz (pH>9 kötü) 6 Çalıştırma DİKKAT Şebeke gerilimi ile tip plakası üzerindeki veriler birbiriyle uyumlu olmalıdır. Alet şebekeye bağlı olmamalıdır. TEHLİKE Aleti sadece kurallara göre topraklanmış bir elektrik kaynağına bağlayınız. DİKKAT Tekerlek frenlerine kumanda etmek suretiyle, emicinin her zaman emniyetli durmasını sağlayınız. DİKKAT Emiş kafasını yerleştirirken, kendinizi sıkıştırmamaya ve şebeke kablosunu zedelememeye dikkat ediniz.

6.1 Uzatma kablosu ve jeneratör veya

transformatörün kullanılması Bakınız bölüm "Tanımlama/ uzatma kablosunun kullanımı".

6.2 İlk çalıştırma 2

1. İki kilit kıskacını açınız.

2. Emici kafayı kir haznesinin üzerinden

ambalajdan dışarı alınız. UYARI ≧0,1mg/m³''lü sınır değerlerinde tozların emilmesi için M sınıfı modelini kullanınız. Mineralli tozlar için filtre keçesini veya emme torbasını (plastik) ya da ahşap talaşları için kağıt emme torbasını kap içine yerleştiriniz. UYARI Tehlikeli olmayan tozları emmek için: Tarife göre plastik emme torbasını (tarifte belirtildiği gibi) hazneye yerleştiriniz.

4. Emiş kafasını kir haznesinin üzerine

5. İki kilit kıskacını kapatınız.

6. Emiş kafasının doğru monte edildiğinden

ve sürgülendiğinden emin olunuz.

7. Emiş hortumunu alete bağlayınız.

6.2.1 Ahşap talaşlarının emilmesi için kağıt

emme torbasının yerleştirilmesi 3

1. İki kilit kıskacını açınız.

2. Emici kafayı kir haznesinin üzerinden

3. Kir haznesine yeni kağıt emme torbasını

4. Emiş kafasını kir haznesinin üzerine

5. İki kilit kıskacını kapatınız.

6. Emiş kafasının doğru monte edildiğinden

ve sürgülendiğinden emin olunuz.

7. Emiş hortumunu alete bağlayınız.

Printed: 08.07.2013 | Doc-Nr: PUB / 5071294 / 000 / 026.3 Power Conditioner DİKKAT Power Conditioner'i çekme kolunun U profiline yerleştirirken, prizi yukarıyı gösterecek şekilde ve yayı yerine oturtacak şekilde yerleştirmeye dikkat ediniz. DİKKAT Kazalardan korunmak için emicinin boşaltılmasından,emicinin taşınmasından önce Power Conditioner'i ve takımı ortadan kaldırınız.

TEHLİKE M sınıfı toz emme için aletin taşınmasında ve aletin kullanılmadığı durumda, emiş bağlantı ağzının kilit manşonu ile kilitlenmiş olmasına dikkat edilmelidir. TEHLİKE Alet sadece tamamen durmuş vaziyette taşınmalıdır. Dolu durumdaki alet taşınmamalıdır. Aletin başka bir yere taşınması gerekiyorsa, önce boşaltınız. Su emildikten sonra aleti yatırmayınızveya yatık konumda taşımayınız. Taşıma için her iki hortumu konik adaptör yardımı ile birbirine geçiriniz. 7 Kullanım İKAZ M sınıfı toz emme için dikkate alınmalıdır: Alet, tehlikeli madde bulunan bir bölgeden çıkartılmadan önce aletin dış kısmındaki tozu temizleyiniz, bezle siliniz veya aleti sıkıca ambalajlayınız. Eğer makine tehlikeli bir alandan çıkarılırsa tüm makine parçaları kirli olarak kabul edilmelidir ve tozun dağılmasını engellemek için uygun önlemler alınmalıdır. İKAZ Acil durumlarda (örn. filtre delinmesi) alet kapatılmalı, şebekeden ayrılmalı ve tekrar kullanılmadan önce uzman personele kontrol ettirilmelidir. DİKKAT M sınıfı toz emme için dikkate alınmalıdır: DİKKAT: Bu alet sağlığa zarar verici toz içerir. Toz toplama haznesini kaldırma da dahil olmak üzere boşaltma ve bakım işlemleri, sadece uygun koruyucu elbise giyen uzman kişiler tarafından yapılmalıdır. Filtreleme sistemi tamamlanmadan kullanmayınız. DİKKAT Tekerlek frenlerine kumanda etmek suretiyle, emicinin her zaman emniyetli durmasını sağlayınız.

7.1 Emiş hortumu çapı ayarı

(VC20‑UM/VC40‑UM) Belirlenen sınır değerleri geçmeyecek şekilde olan kuru, yanıcı olmayan tozların ve ahşap talaşlarının emilmesi için emme borusu çapını şalter ayarlama konumu ile belirleyiniz. Bkz. Bölüm: 2.2 Emiş hortumu çapı ayarı (VC20‑UM/VC40‑UM)

7.2 Alet prizini kullanmadan çalışma

UYARI Prizden şebeke fişini çekmeden önce aletin kapatıldığından (alet şalter konumu "OFF") emin olunuz.

1. Şebeke fişini prize takınız.

2. Alet şalterini "ON" konumuna getiriniz.

7.3 Alet prizini kullanarak çalışma

TEHLİKE Priz sadece elektrikli el aletlerinin elektrik süpürgesine doğrudan bağlanması içindir. UYARI Prizden şebeke fişini çekmeden önce elektrikli el aletinin kapatıldığından emin olunuz.

Printed: 08.07.2013 | Doc-Nr: PUB / 5071294 / 000 / 02UYARI Alet prizini elektrikli el aletine bağlarken kullanım kılavuzu ve bulunan güvenlik uyarılarını dikkate alınız. UYARI Bağlanan elektrikli el aletleri maksimum güç tüketimi, azami maksimum alet priz gücünün altında olduğunu ("Teknik veriler" tablosu ve alet prizinde belirtildiği gibi) test ediniz.

1. Alet şebeke fişini prizden çekiniz.

3. Aletin şebeke fişini prize takınız.

4. Alet şalterini "AUTO" konumuna getiriniz.

5. Elektrikli el aletini devreye sokunuz.

UYARI Elektrikli el aletinin kapatılmasından sonra, emme hortumunda bulunan tozun emilmesi için alet kısa bir süre daha çalışır. 7.4Kurutozlarınemilmesi UYARI Kuru tozların ve özellikle mineralli tozların emilmesinden önce, daima doğru emme torbasının yerleştirilmiş olmasına dikkat edilmelidir (Hilti aksesuarı). Bu sayede emilen malzeme basit bir şekilde atığa çıkartılabilir. DİKKAT Emilen maddeler, yasal hükümlere uygun olarak atığa çıkartılmalıdır. DİKKAT Asla filtre elemanı olmadan emiş yapmayınız. DİKKAT Emiş kafasını yerleştirirken, kendinizi sıkıştırmamaya ve şebeke kablosunu zedelememeye dikkat ediniz. Filtre elemanın kuru olmasına dikkat ediniz. Nemli bir filtre elemanı, kuru maddeler emildiğinde çok çabuk tıkanır. Bu nedenden dolayı filtre elemanı kuru emişten önce yıkanmalı ve kurutulmalı veya bunun yerine kuru bir filtre elemanı takılmalıdır.

7.4.1 Kağıt emme torbası/ tül filtre

değişimi TEHLİKE Sizi yaralayabilecek cisimlerin torbayı delmemiş olduğundan emin olunuz. DİKKAT Emilen maddeler, yasal hükümlere uygun olarak atığa çıkartılmalıdır.

1. Şebeke fişini prizden çekiniz.

2. İki kilit kıskacını açınız.

3. Emici kafayı kir haznesinin üzerinden

4. Kağıt emme torbasından filtre torbası

manşonunu adaptörden dikkatlice ayırınız veya tül filtreyi çıkarınız.

5. Filtre torbası manşonunu sürgü ile yani tül

filtre kapağı ile kapatınız.

6. Kir haznesini bir bezle temizleyiniz.

8. Emiş kafasını kir haznesinin üzerine

9. İki kilit kıskacını kapatınız.

7.4.2 Plastik emme torbası değişimi 4

DİKKAT Emilen maddeler, yasal hükümlere uygun olarak atığa çıkartılmalıdır.

1. Şebeke fişini prizden çekiniz.

2. İki kilit kıskacını açınız.

3. Emici kafayı kir haznesinin üzerinden

4. Plastik emme torbasını, bir kablo bağlayıcı

ile mevcut deliklerin altına gelecek şekilde bağlayınız.

5. Plastik emme torbasını çıkarınız.

6. Kir haznesini bir bezle temizleyiniz.

7. Kir haznesine yeni plastik emme torbasını

(tarifte belirtildiği gibi) takınız.

8. Emiş kafasını kir haznesinin üzerine

9. İki kilit kıskacını kapatınız.

Printed: 08.07.2013 | Doc-Nr: PUB / 5071294 / 000 / 027.5 Sıvıların emilmesi DİKKAT Asla filtre elemanı olmadan emiş yapmayınız.

7.5.1 Sıvıların emilmesinden önce

1. Kir haznesinden emme torbasını çıkarınız.

2. Kir doluluk seviyesi denetiminin

elektrotlarını kontrol ediniz ve bu temizlenmemiş kısımları fırça ile temizleyiniz.

7.5.2 Sıvıların emilmesi sırasında

İmkanlar el verdiği ölçüde, ıslak kullanım için özel filtre elemanını kullanınız. UYARI İmkanlar el verdiği ölçüde, Hilti PES filtre elemanını kullanınız. Köpük oluşumunda çalışmayı hemen sona erdiriniz ve hazneyi boşaltınız. Maksimum sıvı seviyesine ulaşıldığında alet otomatik olarak kapanır.

7.5.3 Sıvıların emilmesinden sonra 5

1. İki kilit kıskacını açınız.

2. Emici kafayı kir haznesinin üzerinden

3. Hazneyi boşaltınız ve hazneyi bir su

hortumu ile, elektrotları bir fırça ile ve filtre elemanını önceki kurutma işleminden sonra elinizle silerek temizleyiniz.

4. Filtre elemanının ve hazneninkuruyabilmesi

için emici başını hazneden ayrı bir yere yerleştiriniz.

7.6 Sesli sinyal (VC 20‑UM/ VC 40‑UM)

20m/sn'nin altında emme hortumu hava hızı düşer, emniyet sağlamak için sesli uyarı sinyali duyulur. Sebepleri için hata arama bölümüne bakınız.

7.7 Çalışmadan sonra

1. Elektrikli el aletini devreden çıkartınız.

2. Alet şalterini "OFF" konumuna getiriniz.

3. Şebeke fişini prizden çekiniz.

4. Bağlantı tesisatını sarınız ve bunu kablo

5. Hazneyi boşaltınız ve aleti ıslak bir bezle

silerek temizleyiniz.

7. Aleti, izinsiz kullanıma karşı emniyetli bir

şekilde, kuru bir mekâna yerleştiriniz.

7.8 Kir haznesinin boşaltılması

DİKKAT Kazalardan korunmak için emicinin boşaltılmasından,emicinin taşınmasından önce Power Conditioner'i ve takımı ortadan kaldırınız.

7.8.1.1 Kir haznesinin boşaltılmasından

önce aşağıdaki çalışma adımları yerine getirilmelidir:

1. Şebeke fişini prizden çekiniz.

2. Emiş kafasını kir haznesinin üzerinden

kaldırınız ve bunu düz bir yüzeyin üzerine yerleştiriniz.

7.8.1.2 Kir haznesinin boşaltılmasından

sonra aşağıdaki çalışma adımları yerine getirilmelidir: DİKKAT Emiş kafasını yerleştirirken, kendinizi sıkıştırmamaya ve şebeke kablosunu zedelememeye dikkat ediniz. Emici kafasını kir haznesinin üzerine oturtunuz ve iki kilit kıskacını kapatınız.

7.8.2 Kir haznesini emme torbasız

boşaltınız (sıvılarda) UYARI Emilen maddeler, yasal hükümlere uygun olarak atığa çıkartılmalıdır.

1. Ön görülen çukur tutamağı kullanarak kir

haznesini boşaltınız.

2. Kir haznesinin kenarını ıslak bir bezle

Printed: 08.07.2013 | Doc-Nr: PUB / 5071294 / 000 / 028 Bakım ve onarım DİKKAT M sınıfı toz emme için dikkate alınmalıdır: DİKKAT: Bu alet sağlığa zarar verici toz içerir. Toz toplama haznesini kaldırma da dahil olmak üzere boşaltma ve bakım işlemleri, sadece uygun koruyucu elbise giyen uzman kişiler tarafından yapılmalıdır. Filtreleme sistemi tamamlanmadan kullanmayınız.

8.1 Filtre elemanlarını otomatik temizleme

UYARI Filtre elemanını temizlemek için sert cisimlere vurmayınız veya sert ya da sivri cisimlerle işlem yapmayınız. Bu yüzdenfiltre elemanlarının ömrü kısalmaktadır. UYARI Filtre elemanı, bir hava basınçlı temizleyici ile temizlenmemelidir. Bu, filtre malzemesinde yırtıklara neden olabilmektedir. UYARI Filtre elemanı aşınan bir parçadır. En azından altı ayda bir, alet daha yoğun kullanıldığında daha sık temizlenmelidir. Filtre elemanının büyük oranda yapışan tozlardan temizlenmesi için alet bir otomatik filtre elemanı temizlemesine sahiptir. Filtre elemanı bir hava darbesi (pülsasyon gürültüsü) otomatik olarak temizlenir. UYARI Filtre elemanı temizlenmesi sadece emme hortumu kapalı olduğunda çalışır.

8.2 Filtre elemanı değişimi

DİKKAT Asla filtre elemanı olmadan emiş yapmayınız.

8.2.1 Filtre elemanını sökmek 6

1. Şebeke fişini prizden çekiniz.

2. Filtre kapağı için kapatma kıskacını açınız.

3. Filtre kapağını açınız.

4. Mevcut çukur tutamağı askısından filtre

elemanını dikkatlice çıkarınız.

8.2.2 Filtre elemanını monte etme 7

1. Conta yüzeyini bir bezle temizleyiniz.

2. Yeni filtre elemanını yerleştiriniz.

3. Kapak mahmuzu öne oturduktan sonra

filtre kapağını kapatınız.

4. Filtre kapağı için kapatma kıskacını

8.3 Test faaliyetleri için aleti açınız

1. Tekerlek frenlerine kumanda ediniz.

2. Şebeke fişini prizden çekiniz.

3. İki kilit kıskacını açınız.

4. Emiş kafasını kir haznesinin üzerinden

kaldırınız ve bunu düz bir yüzeyin üzerine yerleştiriniz.

8.4 Doluluk seviyesi denetimini kontrol

ediniz Devreyi kesme kontağının kirli olup olmadığını kontrol ediniz ve gerekirse bir fırça ile temizleyiniz.

8.5 Aletin kapatılması

DİKKAT Emiş kafasını yerleştirirken, kendinizi sıkıştırmamaya ve şebeke kablosunu zedelememeye dikkat ediniz.

1. Emici başlıktaki contanın kirli olup

olmadığını kontrol ediniz ve gerekirse başlığı bir bezle temizleyiniz.

2. Emiş kafasını kir haznesinin üzerine

3. Her iki kilit kıskacını kapatınız.

8.6 Aletlerin bakımı

DİKKAT Şebeke fişini prizden çekiniz. Aleti hiçbir zaman havalandırma delikleri tıkalı iken çalıştırmayınız! Havalandırma deliklerini kuru bir fırça ile dikkatlice temizleyiniz. Aletin dış yüzeyini düzenli olarak bir temizlik bezi ile temizleyiniz. Temizlik için püskürtme aleti, yüksek basınçlı temizleyici, buharlı alet veya sıvı akışkan kullanmayınız! Alet elektrik güvenliği bu yüzden tehlikeye maruz kalabilir. Aletteki tutamak kısmını yağdan uzak tutunuz. Silikon içerikli bakım malzemesi kullanmayınız. M sınıfı toz emme için dikkate alınmalıdır: Alete, bakım ve temizlik çalışmalarında, bakım

Printed: 08.07.2013 | Doc-Nr: PUB / 5071294 / 000 / 02yapan personel ve diğer şahıslar için tehlike oluşturmayacak şekilde müdahale edilmelidir. Filtrelenmiş zorunlu havalandırma uygulayınız. Koruyucu elbise giyiniz. Bakım bölgesini, çevreye tehlikeli maddeler ulaşmayacak şekilde temizleyiniz. Alet, tehlikeli madde bulunan bölgeden çıkartılmadan önce aletin dış kısmında emiş yapınız, bezle siliniz veya aleti sıkıca ambalajlayınız. Bu sırada çökelmiş, tehlikeli tozun yayılmasını engelleyiniz. Bakım ve onarım çalışmaları sırasında istenilen şekilde temizlenemeyen parçalar, geçirgen olmayan poşetlerin içinde ambalajlanmalı ve geçerli imha talimatlarına uygun olarak atığa çıkartılmalıdır. M sınıfı toz emme için en azından yılda bir Hilti Servisi'nden veya eğitimli bir kişi tarafından emme tekniği kontrolü yapılmaktadır, örneğin hasarlı filtre, aletin hava sızdırmazlığı ve kontrol donatımının işlevselliği.

İKAZ Elektrik parçalarındaki onarımlar sadece elektronik uzmanı tarafından yapılabilir. Dışarıda duran bütün alet parçalarının hasarlanma durumlarını ve bütün kullanım elemanlarının kusursuz olarak çalışıp çalışmadığını düzenli olarak kontrol ediniz. Parçalar hasarlanmış ise veya kullanım elemanları kusursuz çalışmıyorsa aleti kullanmayınız. Aleti Hilti Servisi'ne tamir ettiriniz.

8.8 Koruyucu bakım ve bakım

çalışmalarının kontrolü Bakım ve koruma çalışmalarından sonra, emicinin doğru bir şekilde toplanıp toplanmadığı ve hatasız çalışıp çalışmadığı kontrol edilmelidir. Bir fonksiyon testi uygulayınız 9Hataarama Hata Olası sebepler Çözüm Sesli uyarı sinyalinin görünmesi (emiş gücünün azalması) (VC20‑UM/VC40‑UM). Emme torbası dolu. Emme torbası değişimi. Bkz. Bölüm: 7.4.2 Plastik emme torbası değişimi 4 Bkz. Bölüm: 7.4.1 Kağıt emme torbası/ tül filtre değişimi Filtre elemanı aşırı kirlenmiş. Gerekirse filtre elemanını değiştiriniz. Bkz. Bölüm: 8.2 Filtre elemanı değişimi Emici hortumu veya elektrik takımı toz başlığı tıkalı. Hortum ve toz başlığını temizleyiniz. Emme hortumu çapı şalter ayarı ile uymuyor. Emme hortumu çapı şalter ayarı ile uyuyor. Bkz. Bölüm: 7.1 Emiş hortumu çapı ayarı (VC20‑UM/VC40‑UM) Toz aletten dışarı üfleniyor. Filtre elemanı doğru monte edilmemiş. Filtre elemanını yeniden monte ediniz. Filtre elemanı hasar görmüş. Yeni filtre elemanı takınız. Filtre contası hasar görmüş. Yeni filtre elemanı takınız.

Printed: 08.07.2013 | Doc-Nr: PUB / 5071294 / 000 / 02Hata Olası sebepler Çözüm Alet istenmeden açılıyor ve kullanıcı üzerinden statik deşarjlar gerçekleşiyor. Elektrostatik yalıtım temin edilmemiş; Alet topraklanmamış prize bağlanmış. Aleti topraklanmış prize bağlayınız; Antistatik hortum kullanınız. Alet çalışmıyor veya kısa bir çalışmadan sonra duruyor. Su kesme devrede. Sondaları ve etrafını bir fırça ile temizleyiniz. Motor artık çalışmıyor. Şebeke prizi sigortası devreye girdi. Sigortayı açınız. Tekrar devreye girerse, aşırı akımın nedenini arayınız. Hazne dolu. Aletin kapatılması. Haznenin boşaltılması. Bkz. Bölüm: 7.8.2 Kir haznesini emme torbasız boşaltınız (sıvılarda) Motor thermo emniyetine sinyal gitti. Aleti kapatınız ve yaklaşık 5 dakika soğumaya bırakınız. Motor çalışmıyor, müşteri servisini aramalısınız. Motor thermo emniyeti motoru tekrar kapattı, havalandırma delikleri kirlenmiş. Havalandırma deliklerini kuru bir fırça ile dikkatlice temizleyiniz. Otomatik işletmede motor çalışmıyor. Bağlanmış alet bozuk veya doğru takılmamış. Bağlanmış alet fonksiyonunu test ediniz veya fişi sıkı yerleştiriniz. Otomatik filtre elemanı temizlemesi çalışmıyor Emme hortumu bağlanmamış. Emme hortumunu takınız. 10 İmha Hilti aletleri yüksek oranda tekrar kullanılabilen malzemelerden üretilmiştir. Tekrar kullanım için geri dönüşümden önce bileşenler doğru olarak ayrılmalıdır. Birçok ülkede Hilti eski aletinizi değerlendirmek için geri almaya hazırdır. Hilti müşteri hizmetleri veya satıcınıza sorunuz. Sadece AB ülkeleri için Elektrikli aletleri evsel atıklar ile birlikte çöpe atmayınız! Elektronik ve elektrikli kullanılmış cihazlara ilişkin Avrupa Direktifi ve ulusal yasalardaki uyarlamalar çerçevesinde, kullanılmış elektrikli cihazlar ve akü paketleri ayrı olarak toplanmalı ve çevreye zarar vermeden yeniden değerlendirilmesi sağlanmalıdır. Sondaj çamurunun atığa çıkartılması Çevreye zarar vermemek adına sondaj çamurunun suya veya kanalizasyona uygun önlenmeler alınmadan aktarılması sorun yaratabilir. Bölgenizdeki resmi makamdan talimatlar hakkında bilgi alınız. Aşağıdaki ön işlemi öneririz:

Printed: 08.07.2013 | Doc-Nr: PUB / 5071294 / 000 / 021. Sondaj çamurunu toplayınız (örneğin ıslak emici yardımıyla)

2. Sondaj çamuru tortulaşana kadar bekleyiniz ve katı kısmı bir inşaat molozu deposunda atığa

çıkartınız. (Pıhtılaştırıcı maddeler ayrışma sürecini hızlandırabilir)

3. Kalan suyu (baz, ph değeri > 7) kanalizasyona aktarmadan önce, bunu asidik nötralizasyon

maddesi katarak veya bol su ile seyrelterek nötralize ediniz. Matkap tozunun imha edilmesi Mevcut toplanmış matkap tozunu, ulusal ve yasal resmi makamlarca verilen talimatlara uygun olarak imha ediniz. 11 Aletlerin üretici garantisi Hilti firması sipariş verilen aletin malzeme ve üretim hataları olmaksızın teslimatını garanti eder. Ancak bu garanti kapsamı, aletin Hilti firmasının sunmuş olduğu kullanım kılavuzu dikkate alınarak doğru çalıştırılması, kullanılması, bakımı yapılması ve temizlenmesi halinde olduğu gibi, teknik biriminin korunması; yani alet ile birlikte sadece orijinal Hilti kullanım malzemesi, aksam ve yedek parça kullanıldığı takdirde de geçerli olacaktır. İşbu garanti aletin çalışma ömrü boyunca ücretsiz tamiratını ve arızalı parçalarının ücretsiz olarak değiştirilmesini kapsamaktadır. Normal aşınma sonucu arızalanan parçalar garanti kapsamında değildir. Bunların dışındaki talepler konu ile ilgili olarak aletin kullanıldığı ülkede yayınlanmış herhangi zorunlu bir yönetmelik bulunmadığı takdirde kabul edilmeyecektir. Hilti firması özellikle aletin kullanımından veya aletin kullanılması sakıncalı bir amaçta kullanılmasından dolayı bilinçli veya bilinçsiz olarak sebep olunacak eksikliklerden veya bu eksikliklerden oluşacak hasarlardan, kayıplardan veya masraflardan sorumlu tutulamayacaktır. Aletin özellikle belirli bir amaç için kullanımı veya elverişliliği konusunda herhangi gizli bir teminat verilmesi kesinlikle yasaktır. Tamirat veya parça değişimine ihtiyaç duyulması halinde arızalanan alet veya parça arızanın tespitinin ardından vakit kaybetmeksizin tamir edilmesi veya değiştirilmesi için Yetkili Hilti Servisi'ne gönderilmelidir. İşbu hazır bulunan garanti belgesi Hilti firması tarafından verilmesi gereken tüm garanti hizmetlerini kapsamakta olduğu gibi garanti kapsamına dair daha önce veya aynı anda yapılmış tüm açıklamaların, yazılı veya sözlü anlaşmaların da yerine geçecektir.

Printed: 08.07.2013 | Doc-Nr: PUB / 5071294 / 000 / 0212 EG Uygunluk açıklaması (Orijinal) İşaret: Islak kuru emici Tip işareti: VC 20‑U/ VC 20‑UM/ VC 40‑U/ VC 40‑UM Yapım yılı: 2007 Bu ürünün aşağıdaki yönetmeliklere ve normlara uygun olduğunu kendi sorumluluğumuzda açıklıyoruz: 2006/42/EG, 2004/108/EG, 2011/65/EU, EN 60335‑1, EN 60335‑2‑69, EN ISO 12100. Hilti Corporation, Feldkircherstrasse 100, FL‑9494 Schaan Paolo Luccini Johannes Wilfried Huber Head of BA Quality and Process Management Senior Vice President Business Area Electric Tools & Accessories Business Unit Diamond 01/2012 01/2012 Şunun için teknik dokümantasyon: Hilti Entwicklungsgesellschaft mbH Zulassung Elektrowerkzeuge Hiltistrasse 6 86916 Kaufering Deutschland
