РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ VC 20U(M) HILTI

Ръководство за обслужване

Instructiuni de utilizare

Kullanma Talimatı

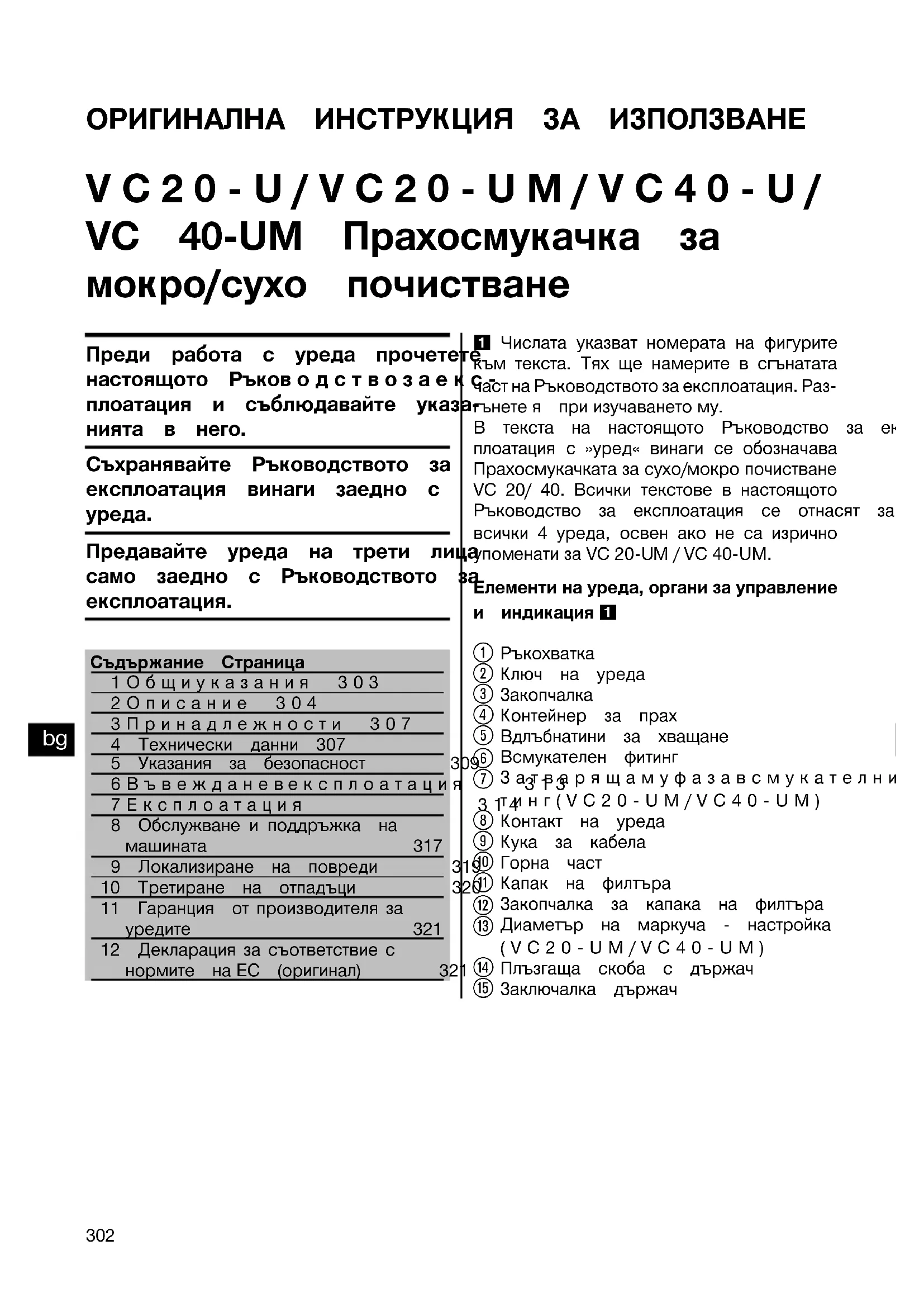

Преди работа с уреда прочете настоящото Ръководствозає к плоатация и съблюдавайте указнията в него.

Съхранявайте Ръководството за експлоатация винаги заедно с уреда.

Предавайте уреда на трети лиц само заедно с Ръководството з експлоатация.

Съдържание Страница

1	Общиуказания	303
2	Описание	304
3	Принадлежности	307
4	Технически данни	307
5	Указания за безопасност
6	Въвежданевексплоатаци
7	Експлоатация
8	Обслужване и поддръжка на машината	317
9	Локализиране на повреди
10	Третиране на отпадъци
11	Гаранция от производителя за уредите	321
12	Декларация за съответствие с нормите на ЕС (оригинал)	3

1 Числата указват номерата на фигурите към текста. Тях ще намерите в сгънатата част на Ръководството за експлоатация. Разънете я при изучаването му.

В текста на настоящото Ръководство за ен плоатация с »уред« винаги се обозначава Прахосмукачката за сухо/мокро почистване VC 20/ 40. Всички текстове в настоящото Ръководство за експлоатация се отнасят за всички 4 уреда, освен ако не са изрично упоменати за VC 20-UM / VC 40-UM.

за Елементи на уреда, органи за управление и индикация 1

① Ръкохватка
② Ключ на уреда
③ Закопчалка
④ Контейнер за прах
⑤ Вдлъбнатини за хващане
⑥ Всмукателен фитинг
⑦ 3 а т р а р я щ а м у ф а з а в с м у к а т е л н и 3 14 н г ( V C 20 - U M / V C 40 - U M )
⑧ Контакт на уреда
⑨ Кука за кабела
319⑩ Горна част
32⑪ Капак на филтъра
⑫ Закопчалка за капака на филтъра
⑬ Диаметър на маркуча - настройка (V C 20 - U M / V C 40 - U M)
⑭ Плъзгаща скоба с държач
⑮ Заключалка държач

106щиуказания

1.1 Предупредителни надписи и тяхного Препоръчителни знаци

значение

ОПАСНОСТ

Отнася се за непосредствена опасност, ято може да доведе до тежки телесни нявания или смърт.

ПРЕДУПРЕЖДЕНИЕ

Отнася се за възможна опасна ситуация, ято може да доведе до тежки телесни нявания или смърт.

ВНИМАНИЕ

Отнася се за възможна опасна ситуа- ято може да доведе до леки телесни нявания или материални щети.

УКАЗАНИЕ

Препоръки при употреба и друга полезн информация.

1.2 Обяснения на пиктограмите и дуказания

Забранителни знаци

Забранено

3a

транспорт с кран

Предупредителни знаци

Предупреж- дение за опасност от общ характер

Предупреж- дение за разяждащи материали

нара- да се използва защитно облекло

Да се ИЯ, изпозват антифони нара-

Символи

угиПреди употреба да се прочете Ръковод- ството за експлоа- тация

Да се използват защитни очила

Да се използват защитни обувки

Отпадъците да се рециклират

Да се използват защитни ръкавици

Да се използва респиратор

Да се използва защитна каска

На уреда

M ! i M

ПРЕДУПРЕЖДЕНИЕ: Този уред съдържа вредни за здравето прахове. Изпзване и поддръжка, включително отстраняването на торбите с прах, могат да се предприемат само от компетентни лица, които носят подходящи лични защитни средства. Не включвайте, преди да е инсталирана цялата

филтърна система и да са проверени функциите за контролиране на обемния поток.

шете тези данни във Вашето Ръководство за експлоатация и при възникнали въпроси винаги ги съобщавайте на нашето представительство или сервис.

Място на детайлите за идентификация върху уреда

Тип:

Означението на типа и серийният ном

посочени върху табелката на уреда.

2 Описание

2.1 Употреба по предназначение

Прахосмукачката VC 20/40 е универсална индустриална прахосмукачка с ефективно ване на сух прах. Тя може да се използва както за сухо, така и за мокро г Уредът е подходящ за изсмукване на отпадъчна вода при пробиването и рязането минералниосновис диамантениборкоронина Хилти, респ.с диамантенистенорезни машини на Хилти и за изсмукване на големи количества минерални прахове в сух режим с диамантени шлайфове, шлифовъчно-отрезни машини, ударно-пробивни машини и боркорони за сухо пробиване на Хилти.

Допълнително уредът може да се използва за изсмукване на течности.

Той е подходящ за изсмукване на отпадъчна вода при пробиването и рязането на минерални основи.

Уредът (VC 20-UM, VC 40-UM) ) е подходящ за събиране / изсмукване на сухи, негорими прахове, течности, дървесни частици и опасни прахове с гранични стойности на експозиция (напр. MAK- или AGW-стойности) ≧0,1 мг/м³ (Клас прахове М). Според опасността на праховете за събиране / изсмукване уредът трябва да е оборудван с подходящи С прахосмукачката VC 20-UM или VC 40-UM е разрешено да се изсмукват само застрашаващи здравето вещества по IEC 60335-2-69 (Клас М). Изсмукването на всякакви застрашаващи здравето вещества е забранено.

Изсмукването на масла и течности с температура над 60°C е недопустимо.

При изсмукване на прахове с гранични стойности на експозиция трябва да се подсигури достатъчна проветряемост на помещението, ако отработеният въздух от уреда се с обратно в помещението (Съблюдавайте валидните за ваши случай национални разпоредби).

Уредът не трябва да се използва за изсмукване на взривоопасни вещества, наже или горими, респ. възпламеними (изключение: дървесни частици) и агресивни прахове (например магнезиево-алуминиев прах и т.н.), и течности (например бензин, разтворители, киселини, охлаждащи и мажещи средства и т.н.).

Уредът не трябва да се използва в легнало положение.

Уредът VC 20 заедно с принадлежностите и включително изсмукания материал не тежи повече от 37 кг.

Уредът VC 40 заедно с принадлежностите и включително изсмукания материал не тежи повече от 55 кг.

Не използвайте уреда като удължител за включване на друг уред.

Не използвайте уреда стационарно в режим на непрекъсната работа, както и в автоматични или полуавтоматични съоръжения.

Обслужващият уреда персонал трябва да бъде информиран преди работа относно нето с уреда, произтичащитеот материала опасностии безопаснототретиране на изсму материал като отпадък.

Използването под вода е забранено.

Този уред не трябва да се използва за почистване на хора и животни.

За избягване на електростатични ефекти използвайте антистатичен смукателен маркуч.

Този уред е подходящ за професионална употреба, например в хотели, училища, (фабрики, магазини, офисииотдаваниподнаемпомещения.

Застрашаващи здравето материали (напр. азбест) не трябва да се обработват.

Работното място може да е: строителна площадка, работилница, реставрация, реконция и ново строителство.

Спазвайте указанията за експлоатация, обслужване и поддръжка, посочени в Ръково за експлоатация.

За предотвратяване на наранявания използвайте само оригинални принадлеж н о с т струменти на Хилти.

Уредът и неговите приспособления могат да бъдат опасни, ако бъдат използвани мерно от неквалифициран персонал и без съблюдаване на изискванията за работа. Не са разрешени никакви манипулации или промени по уреда.

2.2 Настройки на диаметъра на маркуча (VC 20-UM/ VC 40-UM)

Диаметър на маркуча	Диаметър на маркуча -настройка
21 мм 21
27 мм 27
36 мм 36

2.3 В доставката на стандартното оборудване влизат:

1 Уред включително филтърен еле- мент
1 Смукателен маркуч в комплект с накрайник, муфа за маркуча и конусен адаптор
1 Торба за прах от синтетичен материал PE VC 20
1 Х ар ти е н а т о р б а з а п р а х к о м пл . VC 40
1 Ръководство за експлоатация

2.4 Използване на удължителен кабел

Използвайте само разрешени за областта на приложение удължителни кабели с достатъчно голямо сечение. В противен случай може да възникне загуба на мощност на уреда и прегряване на кабела. Проверявайте редовно удължителния кабел за дефекти. Подповредените удължителни кабели.

Препоръчани минимални сечения и максимальни дължини на кабелите за VC 21 работа с един електроинструмент, включен към вградения контакт на уреда:

Сечение на проводника	1,5 mm^2	2,5 mm^2	3,5 mm^2
Мрежово напрежение 110 V	не се препоръчва	25 м	не се препоръчва
Мрежово напрежение 220-240 V	30 м	50 м	не се препоръчва

Препоръчани минимални сечения и максимални дължини на кабелите за VC 2

Сечение на проводника	1,5 mm^2 2,5 mm^2	3,5 mm^2
Мрежово напрежение100 V	не се препоръчва	не се препоръябам
Мрежово напрежение110 V	30 м 50 м		не се препоръчва

Използвайте само удължителни кабели със защитен проводник!

Не използвайте удължителни кабели със сечение на проводниците 1,25 мм², 2 мм².

2.5 Използване на удължителни кабели на открито

Използвайте на открито само допустимите за тази цел и съответно обозначени удължителни кабели.

2.6 Използване на генератор или трансформатор

Този уред може да се захранва от генератор или предоставлен от строителната трансформатор, ако са спазени следните условия: Отдаваната мощност във ватове да е минимално с двойно по-голяма максимальна стойност от обозначената на тип табелка на уреда величина, работното напрежение във всеки момент трябва дасе границите от +5 % до -15 % от номиналното напрежение, честотата трябва да от 50 до 60 Hz, ноникоганад 65 Hz зитрябвадаима автоматичен регулаторна су силваненапусковиямомент.

Никога не включвайте едновременно и други уреди към генератора/трансформатора. Включването и изключването на други уреди може да причини пикове в напрежението - повишено напрежение и/или понижено напрежение, които могат да увредят уред;

2.7 Препоръки за използване Принадлежности

Принадлежности	Вид приложение
Торбазапрахотсинтетиченматериал	Ризползване при минерали, мокро и сухо
ХартиенаторбазапрахVC20/VC40	Използване при дървесина
Филтърно платно VC 20/40	сухо
Филтърен елемент VC 20/40	предимно сухо
Филтърен елемент PES VC 20/40	мокро и сухо
Смукателен маркуч 27 X 3,5м AS	специално за сухо приложение
Смукателен маркуч 36 мм статичен компл.	мокро и сухо
Смукателен маркуч 36 x 5м AS	специално за сухо приложение

За VC 20-UM и VC 40-UM е наложително да се използва 1 принадлежност (тор синтетичен материал или хартиена торба за прах или филтърно платно)!

ЗПринадлежности

Резервни части, инструменти и принадлежности можете да получите от търговската мрежана Хилти.

Обозначение	Номер на модела, описание
Торбазапрахотсинтетиченматр.203854лPE VC 20
Торбазапрахотсинтетиченматр.203852лPE VC 40
Хартиенаторбазапрахкомпл.V203858
Хартиенаторбазапрахкомпл.V203856
Филтърно платно VC 20 203859
Филтърно платно VC 40 203857
Филтърен елемент VC 20/40 203862
Филтърен елемент PES VC 20/40 203863
Смукателен маркуч антистатичен 27 мм203865дължина 3,5 м
Смукателен маркуч 36 мм статичен к203866
Смукателен маркуч 36 мм с дължина203867
Комплект принадлежности	203868, 1 извивка, 2 удължителни тръподова четка с ламели и 1 комплект
Накрайник
Конусен адаптор 203878
Плъзгаща скоба (само за VC 40)	203870
Плъзгаща скоба DPC 20 (само за VC203871

1, 1 четки

4 Технически данни

Запазени права за технически изменения!

Номи-нално на-прежение	100 V 110	V 110 V		220...240 V	220...240 CH	V/220...240 V/CH
Номи-нална кон-сумация	1200 W 1	100 W 1100	W 1200	W 1200	W 1200 W
Мощност за присъ-единяване вграден контакт на уреда за електро-инстру-мент (ако е на ли ч е н)		1600 W 2	400 W 1100	W 1800	W

Номинално напрежение

100 V 110 V 110 V

220...240 V

220...240 V/CH

V/220...240 V/CH

Мрежовкабел (тип)

VCTF3 x 2.0мм23 / 1 2 A W G

A07 QQ-F3G 1,5 м

H07 BQ-F

H07 RN-F3G 1.5 м

H07 RN-F3G 1.5 м

H07 RN-F3G 1.5 мм2

Номинална консумация	1100 W 1200 W
Макс. обемен поток (въз-дух) VC 20-U / VC 40-U	61 л/сек 61 л/сек
Макс. обемен поток (въз-дух) VC 20-UM / VC 40-UM	135 м3/h 145 м3/h
Макс. подналяганеVC 20-U / VC 40-U	23 kPa 23 kPa
Макс. подналяганеVC 20-UM / VC 40-UM	18,5 kPa 22 kPa

Уред	VC 20-U/ VC 20-UM VC	40-U/ VC 40-UM
Мрежова честота 50...60	Hz 50...60 Hz
Тегло в съответствие с EPTA-Procedure 01/2003	12,9 кг/ 13,0 кг 14,6 кг/	14,7 кг
Размери (Д х Ш х В)	505 мм X 380 мм X 500 мм 505 мм X 380 м
Мрежов кабел	7,5 м 7,5 м
Обем на резервоара	21 л	36 л
Номинален обем прах	23 кг	40 кг
Номинален обем вода	13,5 л	25 л
Диаметър на смукателния маркуч (въртяща муфа с мължина 3,5 м: 27 мм кателна страна; муфа към уреда)	Дължина 5 м: 36 мм	Дължина 5 м: 36 мм
		Дължина 3,5 м: 27 мм
Температура на въздуха	-10...+40 °C	-10...+40 °C
автоматично почистване на филтъ рап прибл. навс еки	15 сек	15 сек

Информации за уредите и приложенията

Клас на защита	Клас на защита I
Вид защита	IP X4 защитено срещу пръски

Типово ниво на звуковото налягане на71емdB (A)

сиите по крива А

Отклонение от посочените нива на шу0,5 dB (A)

5 Указания за безопасност

5.1 Основни препоръки за безопасност

a) Наред с техническите препоръки безопасност в отделните раздели настоящото Ръководство за експлотация следва по всяко време стр да се спазват следните изисквани
b) Прочетете всички указания! Ако не спазвате следващите указания, може да възникне опасност от токов удар, пожар и/или тежки наранявания.
с) При използване на уреда в комбинация с друг електроинструмент предиупотреба следва да се прочетат ръководството за експлоатация на електроинструмента и да се спазват всич указания.

5.2 Изисквания към потребителя

a) Бъдете концентрирани, следете вни-5.5 мателно действията си и постъпвайте предпазливо и разумно при работа с
uredа. Не използвайте електроинструмента, когато сте уморени или подянието на наркотични вещества, алке
хол или упойващи лекарства. Един разсеяност при работа с електроуре може да доведе до изключително т наранявания.

b) Работете с подходящо облекло. Не ботете с широки дрехи или украшени Дръжте косата си, дрехите си и ръвиците си на безопасно разстояние о въртящите се звена на електроинструментите. Широките дрехи, украшенията и дългите коси могат да бъдат захвана и увлечени от въртящите се звена.

с) Работете със защитно работно облекло и винаги с предпазни очила. Носенето на лични предпазни средства, като дихателна маска, здрави плътно затворени обувки със стабилен грайфер, защитна каска или антифони, според вида и употребата на уреда, намалява риска от наранявания.

d) Ако е възможно използването на шна аспирационна система, се уверете, че тя е включена и функци изправно. Използването на прахоуло

тел може да намали породените от пра хове опасности.

за на уредът е предназначен за професионална употреба.

Работата, обслужването и поддръж- иктно ката на уреда може да се осъщест- вяват само от оторизирани и обучени лица. Този персонал трябва да бъде инструктиран специално за възниква- щите опасности при работа с уреда. б) Бъдете особено внимателни, когато на- работите върху стълби.

He пъхайте нищо в отворите на уред Не работете с уреда, ако отворите с запушени. Поддържайте ги почистени от прах, власинки, косми и всякакви други предмети, препятстващи въздушния поток.

И-5.3 Правилна подготовка на работното йте място

МИГ

да) Осигурете добро осветление на работ- ежки ната площадка.

b) Осигурете добро проветряване на ботното място. Недостатъчно проветрени работни площадки може да предизвикат увреждане на здравето чрез комерно запрашаване.

bg

стру-Подържайте ред на работното място. Та Дръжте далеч от работното място предмети, с които бихте могли да се ванати нараните. При безпорядък на работната площадка може да възникнат злополуки.

ила. Съхранявайте неизползвани уреди на места, където не могат да бъдат достигнати от деца. Не допускайте уредъ да бъде използван от лица, които не са запознати с него или не са проче тези инструкции. Уредите са опасни, когато се използват от неопитни лица или лица с ограничени физически, сензорни или умствени способности.

(e) Дръжте деца и странични лица на бе ионира зопасно разстояние, докато работите

с у р е д а. Ако вниманието Ви бъде фитинг да е затворен със затварящата лонено, може да загубите контрола над муфа. g) Когато уредът не се използва

f) Не използвайте уреда във взриво паснасредаилинаместа, кт горими течности, газове или прах. електроуредите се отделят искри, ко могат да възпламенят прахообразни материали или пари.
g) Не допускайте външни лица да уреда или удължителния кабел.
h) Избягвайте неудобните положения тялото. Заемете стабилна стойка зете равновесие.
i) Носете неплъзгащи се обувки.
j) При работа следетемрежовият и у жителният кабел, както и смукател- ният маркуч да са винаги в поле назад от уреда. По този начин се нама- лява опасността от спъване и падан време на работа.
k) След работа винаги прибирайте мрежовия кабел, удължителния кабел и маркуча. По този начин се намалява опасността от спъване и падане.
I) Не транспортирайте уреда с кран.
m) Преди включване на захранващия кабел се уверете, че уредът е изключен.

5.4 Общи мерки за безопасност

a) Използвайте само подходящ уред. Не използвайте уреда за цели, за кое предназначен, а само по предние и в изправно състояние.
b) Не оставяйте уреда никога без к с) Съобразявайтесе с влияниетона ок ната среда. Не използвайте уреда места, където има опасност от пожа и експлозия.
d) Уредът трябва да се пази от за ване.
e) ВНИМАНИЕ - Съхранявайте на сиг място неизползваните в момента уреди. Когато уредите не се използват, следва да се съхраняват на сухо, или затворено място, далеч от дост на деца.
f) При прахосмукачкитеот клас М сл да се внимава при неизползване и транспорт на уреда всмукателният

g) Когато уредът не се използва - временно (например по време д енао ипочивки), преди обслужване, В поддръжка и смяна на инструментите, то винаги изваждайте мрежовия щепсел от контакта.

h) За транспортиране изключвайте пипауреда. i) Проверете уреда и принадлежностите на му за евентуални повреди. Преди папо-нататьшна употреба защитните съоръжения или леко повредени части трябва да бъдат проверени дъл-за безупречно функциониране по- предназначение. Проверете дали ожениедвижните части работят изправно и не блокират, както и дали има е повредени части. Всички части трябва да бъдат правилно монтирани и да отговарят на всички условия за бел обезпечаване на изправна работа на уреда. Повредените защитни съоръжения и части трябва да бъдат ремонтирани или подменени от правоспособен сервис, ако не е посочено друго в Ръководството за експлоатация.

j) Проверете правилното положение на филтъра. Проверете филтъра, да не е повреден.
иса-Ремонтът на електроинструментите трябва да се извършва само от квалифицирани специалисти и само с надзор. ол- оригинални резервни части. По този на начин се гарантира съхраняване на безопасността на електроинструмента.
I) Преди промяна на настройките на мръз електроуреда, преди замяна на работни инструменти и допълнителни приспособления, както и при продължително неизползване на uredа, изключвайте щепсела от захранващата мрежа. Тази мярка премахва опасността от задействане на електроинструмента по невнимание.
едва Използвайте уредите, допълнител- ните приспособления, работните инструменти и т.н. съобразно

инструкциите на производителя за съответния тип. Съобразявайте се конкретните работни условия, както с дейностите, които трябва да бъ извършени. Използването на уредите за цели, различни от предвидените производителя, повишава опасността злополука.

n) Не придвижвайте прахосмукачката върху мрежовия кабел.

о) Ограничителят за нивото на вода следва регулярно да се почиства четкаидасепроверяв според инструкциите.

5.5 Механически

a) Следвайте указанията за обслужване и поддръжка.
b) Отнасяйте се към уреда грижливо. Проверявайте дали подвижните елементи функционират безупречно, дали не заклинват, дали има счуг или повредени детайли, които нарушават или променят функциите на електроинструмента. Преди да използвате уреда, се погрижете повредените детайли да бъдат ремонтирани. Много от злополуките се дължат на недобре поддържани електроуреди.

5.6 Електрически

a) Щепсельт на уреда трябва да е подходящ за контакта. В никакъв случай се допуска изменяне на конструкцият на щепсела. Когато работите със занулени електроуреди, не използвайте адаптори за щепсела. Ползването на оригинални щепсели и контакти намалява риска от токов удар.
b) Поставете щепсела в подходящ, зазе- мен контакт, който е инсталиран на- деждно и отговаря на всички местни условия.
с) Ако се съмнявате, дали контактът е за- земен надеждно, подсигурете провер-

ката му от квалифициран електроспе- и Фциалист.

см Избягвайте допира на тялото Ви до дат земени тела, например тръби, отопли- телни уреди, пещи и хладилници. Рис- от кът от електрически удар се увеличава, от когато тялото ви е заземено.

e) Предпазвайте уреда от дъжд и влага. Проникването на вода в електроуреда повишава опасността от токов удар. a) Проверявайте редовно захранващия с кабел на уреда и при повреда се з аобърнете за омяна към сервис на Хилти. Проверявайте редовно удъл- жителните кабели и ги подменяйте, ако те са повредени.

g) Проверете дали уредът и принадлежностите са в изрядно състояние. Не ползвайте уреда и принадлежностите му, ако има повреди, системата не е комплектована изцяло или елементите ени за управление не работят нормално.

h) Ако при работа мрежовият или удължителният кабел се повреди, не го д косвайте. Извадете щепсела от контакта. Повредените кабели или удължители представляват опасност от възникване на електрически удар.

i) Мрежовият кабел може да се заменя само с посочения в Ръководството експлоатация тип. bg

j) Повредените ключове трябва да бъдат подменени в сервис на Хилти. Не използвайте уред, при който ключът не може да включва и/или изключва.

k) При необходимост от ремонт се обръщайте само към електроспециалист (сервиз на "Хилти"), където се използ-й не ват само оригинални резервни части, тъй като в противен случай са въз-можни злополуки.

(1) Не използвайте кабела за цели, за които не е предназначен, например за носене на уреда, за окачване или за издърпване на щепсела от контакта. Предпазвайте кабела от нагряване, масла, остри ръбове или движещи се части на уреда. Повредени или усукани кабели увеличават риска от токов удар.

m) Когато работите с електроуред на 5.9 Изсмукван материал

крито, използвайте само удължителни кабели, подходящи за работа на открито. Използването на удължителен кабел, предназначен за работа на откри намалява риска от токов удар.

n) При прекъсване на захранването: ключете уреда, извадете щепсела контакта.
о) Избягвайте използването на удължителникабелис едновременната експлоатация на няколко уреда.
р) Използвайте контакта на уреда само за предписаните в Ръководството за експлоатация цели.
q) Никога не поливайте с вода горната част на прахосмукачката: Опасност за хората и уреда.
r) Куплунзите на мрежовите, удължителните кабели или кабелите за включване на уреда трябва да са защитени срещу водни пръски.
s) Изваждайте мрежовите кабели само чрез директно издърпване на щепсела (не дърпайте кабелите).
t) Никога не премествайте прахосмукачката в друга работна позиция дърпайки за захранващия кабел.
u) Не ползвайте уреда в нечисто или мокро състояние. Влагата или прахта по повърхността на уреда (най-вече от проводими материали) при неблагоприятни условия могат да предизвикат електрически удар. Поради това регулярно давайте замърсените уреди на проверка в сервизите на Хилти, особено ако често се работи с електропроводими материали.
v) Уверете се, че кабельт не е по в локви.
w) Не използвайте контакта или при лежностите с мокри ръце.

a) Не трябва да се събират зас- Из- тращаващи здравето, горими от и/или взвривоопасни прахове (магнезиево-алуминиев прах и др.). b) Уредът от Клас прахове М е подходящ за р азклоннителии събиране / изсмукване на сухи, негорими прахове, дървесни частици и опасни пра- мохове с гранични стойности на експозиция за ≥0,1мг/м³. Според опасността на пра- ховете за събиране / изсмукване уре- дът трябва да е оборудван с подхо- ната дящи филтри.

3a He трябва да се събират горими, вз-вривоопасни, агресивни течности (охлаждащи течности и смазки, бензин, разтворители, киселини (pH<5), основи (pH>12,5) и др.)

d) При изпускане на пяна или течности изключете незабавно уреда.

e) Избягвайте контакта с алкални или ки сели течности. Ако въпреки това на кожата Ви попадне електролит, изплакнете мястото обилно с вода. Ако течността попадне в очите, изплакнете ги обилно с вода и потърсете допълнително лекарска помощ.

f) При изсмукване на горещ изсмукван материал до макс. 60°C носете предпазни ръкавици.

g) Не изсмуквайте предмети, които могат да пробият торбата за прах и да до дат до наранявания (например остри или ръбести материали).

5.8 Термичен наднал Горещи материали >60°C (горяща цигара, гореща пепел и др.) не трябва да се съби- рат.

5.9 Средствазаперсоналназ

а щупотреба и поддръжка на уреда под- ходящи защитни очила, защитна каска, антифони, предпазниръкавици, подхо- дящиобувкииреспиратор (P2).

b) При работа с отпадъчни води от про биване на минерални основи носете защитно облекло и избягвайте контакт с кожата (pH>9 разяждащо)

a) Работецият с уреда и намиращите се в близостлицатрябвадаизползватпри

6Въвежданевексплоатация

ВНИМАНИЕ

Мрежовото напрежение трябва да съответства на посоченото на типовата табелка. Уредът не трябва да е включен в м реж а та.

ОПАСНОСТ

Включвайте уреда само към заземен по правилата източник на електроенергия.

ВНИМАНИЕ

Погрижете се за стабилно положение прахосмукачката по всяко време чрез блокиране на колелата.

ВНИМАНИЕ

При поставяне на горната част внима вайте, да не се прищипете и да не повредите мрежовия кабел.

6.1 Използване на удължителен кабел и генератор или трансформатор

Вижте Раздел "Описание/ Използване на удължителен кабел".

6.2 Първо пускане в експлоатация 2

1. Отворете двете закопчалки.

2. Отделете смукателната глава от контей- нера.

3. Извадете допълнителните при- надлежности от контейнера и от опаковката. УКАЗАНИЕ За събиране на прахове с гранични стойности на експозиция ≥0,1 мг/м³ използвайте прахосмукачката от Клас М. Следвайки инструкцията, поста- вете в контейнера филтърно платно или торба за прах (синтетичен материал) за минерални прахове, или хартиена торба за прах за дървесни частици. УКАЗАНИЕ За събиране на безопасни прахове: Следвайки инструкцията, по- ставете в контейнера торба за прах от синтетичен материал (отпечатана инст- рукция). bg

4. Поставете смукателната глава върху контейнера.

5. Затворете двете закопчалки.
6. Уверете се, че смукателната глава е монтирана правилно и е застопорена.
7. Свържете смукателния маркуч към уреда.

6.2.1 Поставяне на хартиена торба за прах за изсмукване на дървесни частици 3

1. Отворете двете закопчалки.
2. Отделете смукателната глава от контей- нера.

3. Поставете новата хартиена торба запрах в контейнера.

4. Поставете смукателната глава върху контейнера.

5. Затворете двете закопчалки.
6. Уверете се, че смукателната глава монтирана правилно и е застопорен
7. Свържете смукателния маркуч към уреда.

При поставяне на стабилизатора за режението в U-образния профил на гащата скоба внимавайте, контактът отгоре и пружината да се застопори

ВНИМАНИЕ

За да предотвратите наранявания, пр отстраняване на изсмукания материал преди транспортиране на прахосмукач ката отстранете стабилизатора за наг жението и незакрепените инструменти държача.

6.4 Транспорт

ОПАСНОСТ

При прахосмукачките от клас М следва еда се внимава при неизползване и трано порт на уреда всмукателният фитинг да затворен със затварящата муфа.

нап-

ПОВАСНОСТ

дъредът може да се транспортира само ако е окончателно спрял.

Уредът не трябва да се пренася, когато едипен.

Извразнете уреда, преди да го транспорти- рате на друго място.

рети изсмукване на вода уредът не трябва дот се обръща или да се пренася в легн положение.

За транспортиране с помощта на конусния адаптор можете да свържете двата края к маркуча.

7Експлоатация

bg

ПРЕДУПРЕЖДЕНИЕ

За прахосмукачките от клас М следва се има предвид: Преди да изнесете от средата с опасни вещества, изсм външната страна на уреда, избършет го или го опаковайте плътно изолир Всички машинни детайли трябва да разглеждат като замърсени, ако са взетиотопаснатазона, и предприемат подходящи мерки, за да предотврати разнасянето на праха.

ПРЕДУПРЕЖДЕНИЕ

При авария (напр. пропускливост на търа) уредът да се изключи, да се боди от мрежата и преди да бъде зван по-нататьк, да се провери от фициран персонал.

ВНИМАНИЕ

За прахосмукачките от клас М следва има предвид: ВНИМАНИЕ: Този уред държа вреден за здравето прах. Процеду-

рите по изпзване и поддръжка, включително отстраняване на контейнерите за

уреда трябва да се извършват от специ- уариети, носещи подходящи средства за езащита. Да не се експлоатира без цялост- амета филтрационна система.

се ВНИМАНИЕ били

Погрижете се за стабилно положение на трябвадасе прахосмукачката по всяко време чрез себлокиране на колелата.

7.1 Настройканадиаметъранам фил(VC20-UM/VC40-UM)

Засвоъбиране / изсмукване на сухи, негории изахове с гранични стойности на експозиция,

квенто- и на дървесни прахове, съгласувайте диаметърана смукателния маркуч с позициятанаключазанастройканадиамет маркуча.

Важ сфаздел: 2.2 Настройки на диаметъра маркуча (VC 20-UM/ VC 40-UM)

7.2 Работа без използване наkontа на уреда

УКАЗАНИЕ

Преди включване на мрежовия щепсел контакта се уверете, че уредът е изк (позиция на ключа на уреда "OFF" (изчено)).

1. Включете щепсела в контакта.

2. Завъртетеключанау "ON" (включено).

7.3 Работа с използване на контакт уреда

ОПАСНОСТ

Контактът е предназначен само за дир тно включване на електроинструменти смукателя.

УКАЗАНИЕ

Преди включване на мрежовия щепсел контакта се уверете, че електроинструм тът е изключен.

УКАЗАНИЕ

За включените в контакта на уреда е троинструменти трябва да се съблюдав Ръководстватаимзаекспло писанията за безопасност, съдържащи тях.

УКАЗАНИЕ

Проверете дали максимальната номинална консумирана мощност на електроинструмента, който предстои да се включи, є под допустимата максимальна мощност на контакта на уреда (таблица "Технически данни" и надпис на контакта на уреда).

1. Извадете щепсела на уреда от контакта.
2. Поставете щепсела на електроинстр мента в контакта на уреда.
3. Поставете щепсела на уреда в кон

4. Завъртетеключанау "AUTO" (автоматично).

5. Включете електроинструмента. УКАЗАНИЕ След изключване на електроинструмента уредът продължава работи още за кратко, за да мож изсмуче останалия в маркуча прах.

кта.4 Изсмукване на сухи прахове

УКАЗАНИЕ

Преди изсмукване на сух прах и особено минерални прахове трябва да се внимава южейнера винаги да е поставена правил-ката торба за прах (Хилти-принадлежност).

Събраният материал по този начин може се изхвърли просто и чисто.

ВНИМАНИЕ ПОЗИЦИЯ

Съдържанието на контейнера трябва да бъде изхвърлено на определените занатази цел места съгласно законовите разпоредби.

ВНИМАНИЕ

рек- Никога не изсмуквайте без филтърен еле към мент.

ВНИМАНИЕ

При поставяне на горната част внима- вайте, да не се прищипете и да не по ен- редите мрежовия кабел.

Внимавайте филтърният елемент да е сух. Влажен филтърен елемент лесно се пек- запушва, ако се изсмукват сухи вещества. По тази причина преди сухо почистване атация и пред- филтърният елемент следва да се измие и се в изсуши или да се подмени със сух филтъ елемент.

7.4.1 Смяна на хартиена торба за филтърно платно

bg

mpax

ОПАСНОСТ

eУверете се, че торбата не е пробита от наредмети, които могат да ви наранят.

ВНИМАНИЕ

Съдържанието на контейнера трябва да бъде изхвърлено на определените /-за тази цел места съгласно законовите разпоредби.

такта. рі.е изваделеп щепорела и от контакта.

1. Отворете двете закопчалки.
2. Отделегорнатачастнауред тейнера.

да. При хартиена торба внимателно отде- е да бе муфата на торбата от адаптора, респ. извадете филтърното платно.

респ. филтърното платно с капака.
респ. филтърното платно с капака.
6. Почистете контейнера за замърсява скърпа.
7. Закрепете нова торба за прах от /филтърноплатновконтейне
8. Поставете горната част върху кон- нера.
9. Затворете двете закопчалки.

1. ЗатворетемуфатанаторбатафУКАЗАНИЕ,

7.4.2 Смяна на торбата за прах от синтетичен материал 4

ВНИМАНИЕ

Съдържанието на контейнера трябва да бъде изхвърлено на определените за тази цел места съгласно законови разпоредби.

1. Извадете щепсела от контакта.
2. Отворете двете закопчалки.
3. Отделете горната част на уреда от тейнера.
4. Завържете торбата за прах от син чен материалс кабелната превръзка перфорираните отвори.
5. Отстранете торбата за прах от синчен материал.
6. Почистете контейнера за замърсява скърпа.
7. Закрепете нова торба за прах от тичен материал (отпечатана инструкц в контейнера.
8. Поставете горната част върху конте нера.
9. Затворете двете закопчалки.

7.5 Изсмукване на течности

ВНИМАНИЕ

Никога не изсмуквайте без филтърен мент.

7.5.1 Преди изсмукване на течности

1. Извадете торбата за прах от контейнера.
2. Проверете за замърсяване електроди за контрол на нивото за запълване почистете с четка, ако е необходим

7.5.2 При изсмукване на течности

За изсмукване на течности използвайте възможност отделен филтърен елемент.

УКАЗАНИЕ,
Използвайте по възможност филтърния елемент PES на Хилти.
хария образуване на пяна незабавно прекращете работата и изпразнете контейнера. Ей-ри достигане на максимальното ниво течност уредът изключва автоматично.

7.5.3 След изсмукване на течности 5

1. Отворете двете закопчалки.
2. Отделете горната част на уреда от кон- тейнера.
3. Изпразнете контейнера и почистете контейнера с маркуч, електродите - с чет а филтърния елемент след по-раншно съхнене изчистете с ръка.
4. Поставете главата отделно от контей- нера, за да могат филтърният елемент и контейнерътда изсъхнат. кон-

тети- Ако скоростта на въздуха в смукателния под маркуч падне под 20м/сек, от съображе- ния за сигурност прозвучава звуков предуп тети- редителен сигнал. Причини вижте в Раздел Отстраняване на грешки.

7.7 След работа

синте- 1. Изключете електроинструмента.
2. Завъртете ключа на уреда на позиция "OFF" (изключено).
3. Извадете щепсела от контакта.
4. Навийте захранващия кабел и го закачете на поставената за тази цел закачалка.
5. Изпразнете контейнера и почистете уреда, като го избършете с влажна еле-кърпа.
6. Навийте маркуча.
7. Поставете уреда на безопасно и сухо място.

17.8 Изпразване на контейнера

ВНИМАНИЕ

За да предотвратите наранявания, преди отстраняване на изсмукания материал и преди транспортиране на прахосмукач-ката отстранете стабилизатора за напре-

жението и незакрепените инструменти държача.

7.8.1 Изпразване на контейнера при сухи прахове

7.8.1.1 Преди изпразване на контейн трябва да се предприемат следните стъпки:

1. Извадете щепсела от контакта.
2. Отстранете горната част на уреда тейнера и го поставете на равна ност.

7.8.1.2 След изпразване на контейне трябва да се предприемат следните стъпки:

ВНИМАНИЕ

При поставяне на горната част внима- вайте, да не се прищипете и да не пов- редите мрежовия кабел.

Поставете горната част върху контейнера и затворете двете закопчалки.

7.8.2 Изпразване на контейнера без торбазапрах (притечности)

ерЖАЗАНИЕ

Съдържанието на контейнера трябва да бъде изхвърлено на определените за тази цел места съгласно законовите разпоредби.

от кон- 1. Изпразнете контейнера чрез изливане, повърх- хвашайки го за предвидените вдлъбна- тини.

pa2. Почистете ръбовете на контейнера за замърсявания с влажна кърпа.

8 Обслужване и поддръжка на машината

ВНИМАНИЕ

За прахосмукачките от клас М следва има предвид: ВНИМАНИЕ: Този уред държа вреден за здравето прах. Прите по изпзване и поддръжка, вчително отстраняване на контейнерите прах, трябва да се извършват от специалисти, носещи подходящи средства защита. Да не се експлоатира без ната филтрационна система.

8.1 Автоматично почистване на филтърния елемент

УКАЗАНИЕ

В процеса на почистване филтърният мент не трябва да се удря в твърди метиилидасео‘б’работваствъ три предмети. Така се намалява живо филтърния елемент.

УКАЗАНИЕ

Филтърният елемент не трябва да се тва с въздух под налягане. Това мо довете до разкъсване на филтъра.

УКАЗАНИЕ

Филтърният елемент е износваща се 4 Затова трябва да бъде подменян веднт

на половин година или по-често при по- интензивна употреба на уреда.

съ- уредът има функция почистване на филтъра за да се осигури максимально освобожда- лю- ване на филтърния елемент от натрупалия за прах. bg

филтърният елемент се почиства автома- затично чрез въздушен удар (пулсиращ шум). цяпост- УКАЗАНИЕ

Почистването на филтърния елемент функционира само при свързан смукателен маркуч.

8.2 Смяна на филтърния елемент

ВНИМАНИЕ еле- Никога не изсмуквайте без филтърен еле рдиилиос- път на

8.2.1 Демонтаж на филтърния елемент 6

1. Извадете щепсела от контакта.
   п.чи.Отворете закопчалката за капака на филке датъра.
2. Отворете капака на филтъра.
3. Извадете внимателно филтърния element хвашайки за наличните
   част. вдлъбнатини на държача.

8.2.2 Монтаж на филтърния елемент

1. Почистете уплътняващата повърхност кърпа.
2. Поставете новия филтърен елемент.
3. Затворетекапаканафи тиснете напред блокировката на кар
4. Затворете закопчалката за капака н филтъра.

8.3 Отваряне на уреда за проверка

1. Задействайте блокировката на колел
2. Извадете щепсела от контакта.
3. Отворете двете закопчалки.
4. Отстранете горната част на уреда тейнера и го поставете на равна ност.

8.4 Проверкананивотоназап

Проверетедаликонтактитезаизклик замърсени и при нужда ги почистете с четка.

8.5 Затваряне на уреда

ВНИМАНИЕ

При поставяне на горната част внимавайте, да не се прищипете и да не повредите мрежовия кабел.

1. Проверете дали уплътнението на с телната глава е замърсено и приго почистете с кърпа.
2. Поставете горната част върху контей- нера.
3. Затворете двете закопчалки.

8.6 Обслужване на уреда

ВНИМАНИЕ

Извадете щепсела от контакта.

Никога не работете с уреда при запушени вентилационни отвори! Почиствайте ги в мателно със суха четка. Редовно почиствайте външната страна на уреда с кърпа. Не използвайте пръскачки, уреди с во налягане,пароструйки или течаща вода при почистване! Те могат да нарушат електрическатабезопасностна уреда. Поддържайте ръкохватките винаги чисти от масла и маз-

1. ни. Не използвайте почистващи средства, съдържащи силикон.
   За прахосмукачките от клас М следва да има предвид: При поддръжка и почистване
   с уреда следва да се борави така, че д лтъра, катона -
   възникват опасности за персонала по подака. дръжка и други лица. Използвайте принудителна вентилация с филтър. Носете защитно облекло. Почистете мястото за извършване работите по поддръжка, така че опасни вещества да не попадат в околната среда.
   Преди да изнесете уреда от следата с опасни вещества, изсмучете външната страна на уреда, избършете го или го т кон-опаковайте плътно изолирано. Избягвайте ювърх-при това разпръскването на отложения, опасен прах.
   При работи по поддръжка и ремонт всичк замърсени части, които не са могли да се чистяє са- задоволително, трябвада се опаковат в непропускливи пликове и да се третират съобразно валидните разпоредби.
   За прахосмукачките от клас М най-малко веднъж годишно следва да се извърши те ническа проверка в сервис на Хилти или от обучен специалист включваща например повреди на филтъра, херметичност на уред и функциониране на контролните устройства.

Нужда 8.7 Поддръжка

ПРЕДУПРЕЖДЕНИЕ

Ремонти по електрическата част могат да се извършват само от правоспособни електроспециалисти.

Редовно преглеждайте всички външни елементина уредазаповредиисеу изправността на елементите за управление. Не работете с машината, ако има повреда или елементите за управление не са изправни. Дайте уреда на поправка в сервис "Хилти".

8.8 ^под Контрол след обслужване и поддръжка

След работи по обслужване и поддръжка следва да се провери, правилно ли е сглс бена прахосмукачката и безупречно ли функционира.

Извършете тест за изправна работа.

9 Локализиране на повреди

Неизправност Възможна причина		Отстраняване
Задействане на звуковия предупредителен сигнал (намалена смукателна мощност) (VC 20-UM/VC 40-UM).	Горбатазапрахепълна.	Сменететорбатазапра Виж раздел: 7.4.2 Смяна на торбата за прах от синтетичен материал4Виж раздел: 7.4.1 Смяна на хартиенаторбазапрах/фи. търно платно
	Филтърният елемент е силърсен.	Бвентуално сменете филтърния елемент.Виж раздел: 8.2 Смяна на филтърния елемент
	Маркучът на прахосмукач-ката или прахозащитната глава на електроинструмента езапушен/а.	Почистете маркуча и прахо-защитната глава.
	Диаметърът на маркуча не отговаря на позицията на ключа.	Съгласувайте позицията на ключасдиаметъранамар- куча.Виж раздел: 7.1 Настройка на диаметъра на маркуча (VC20-UM/VC40-UM)
Прахта се издухва от уреда.	Филтърният елемент не е монтиран правилно.	Монтирайте филтърния еле-мент отново.
	Филтърният елемент е повредено.	Поставете нов филтърен еле-мент.
	Уплътнението на филтъра е повредено.	Поставете нов филтърен ел-мент.
Уредът се включва и ключва самоволно или се появява електрические разряд през потреби-теля.	Исе е гарантирано електрос-татичното отвеждане; Уредътконтакт; Използвайте антиста-тичен към незаземен контакт.	Включете уреда към заземен
Уредът не работи или след кратко ускоряване се изключва.	Изключване на водата е ботило.	Срачистете сондите и мястото около тях с четка.
Моторът не работи.	Предпазителят на мрежовия контакт е изключил.	Включете предпазителя. Ако изключи отново, потърсете причината.
	Резервоарът е пълен.	Изключете уреда. Изпразнете контейнера.Виж раздел: 7.8.2 Изпразване на контейнера без торба за прах (при течности)
Моторът не работи.	Термозащитата на мотора сработила.	Изключете уреда и го оста-вете да се охлади около 5 минути. Ако моторът не за-почне да работи, обърнете се към отдела за обслужване на клиенти.
	Термозащитата на мотора изключва мотора разърсени онни отвори.	Почистете внимателно венти-пояционните отвори със суха четка.
Моторът не работи в томатичен режим.	Свързаният уред е дефекте или не е включен правилно	Проверете свързания уред за изправно функциониране, респ. поставете правилно щепсела докрай.
Автоматичното почист-ване на филтърния елемаркуч.мент не функционира	Не е свързан смукателен	Свържете смукателния мар-куч.

10 Третиране на отпадъци

В по-голямата си част уредите на Хилти са произведени от материали за многократна употреба. Предпоставка за многократното им използване е тяхното правилно разд В многострани фирмата Хилтивечеесъздалаоргани употребявани уреди. По тези въпроси се обърнете към центъра за клиентско обс на Хилти или към търговско-техническия Ви консултант.

Само за страни от ЕС

Не изхвърляйте електроуреди заедно с битови отпадъци!

Съгласно Директивата на ЕС относно износени електрически и електронни уреди и отразяването й в националното законодателство износените електро-уреди следва да се събират отделно и да се предават за рециклиране изискванията за опазване на околната среда.

Третиране на отпадъчните води

Съгласно разпоредбите за опазване на околната среда изхвърлянето на отпадъчната пробиване вода във водни басейни или в канализация без предварителна обработка не е позволено. Проучете действащите местни разпоредби. Препоръчваме следния начин на действие:

1. Съберете отпадъчните води (например с прахосмукачка за мокро почистване).
2. Оставете шлама да се утаи и изхвърлете утайката в депо за строителни отпадъци. (чрез коагуланти може да се ускори процеса на утаяване)
3. Преди да изхвърлите остатъчната вода (основен характер, pH > 7) в канализацията, я неутрализирайте чрез смесване с киселинно неутрализиращо средство или чрез разреждане с много вода.

Третиране на праха от пробиване

Събраният прах от пробиване следва да се третира съгласно валидните национални законови разпоредби.

11 Гаранция от производителя за уредите

Хилти гарантира, че доставеният уред дефекти в материала и производствени фекти. Тази гаранция важи само при вие, че уредът се използва правилно, държа се и се почиства съобразно водството за експлоатация на Хилти, и съблюдава техническата цялост на уред т.е. използват се само оригинални кон тиви, резервничастии прин Хилти.

Настоящата гаранция включва безплатен монт или безплатна подмяна на дефек лите части през целия период на еко тация на уреда. Части, които подлежа нормално износване, не се обхвращат от настоящата гаранция.

Всякакви претенции от друго естество са изключени, ако не са налице друг

езадължителни местни разпоредби. До-специално Хилти не носи отговорност узало-преки или косвени дефекти или повреди, загуби или разходи във въръзка с използването или поради невъзможността за използване на уреда аза някаква цел. Изрично се изключват съръзакви неофициални уверенения, че уредът жможес да не използва или е подходящ за определена цел.

При установяване на даден дефект уредът тиря отделните му части трябва да се изп- пръят незабавно за ремонт или подмяна н- т съответния доставчик на Хилти.

Настоящата гаранция обхваща всички га- ранционни задължения от страна на Хилти и замества всички предишни или настоящи и декларации, писмени или устни уговорки от носно гаранцията.

12 Декларация за съответствие с нормите на ЕС

ориг

Обозначение:

Прахосмукачка за

Декларираме на собствена отговорност, че този продукт отговаря на следните директиви и стандарти: 2006/42/EG, 2004/108/EG, 2011/65/EC, EN 60335-1, EN 60335-2-69, EN ISO 12100.

Hilti Corporation, Feldkircherstrasse 100, FL-9494 Schaan

fals leain

Paolo Luccini
