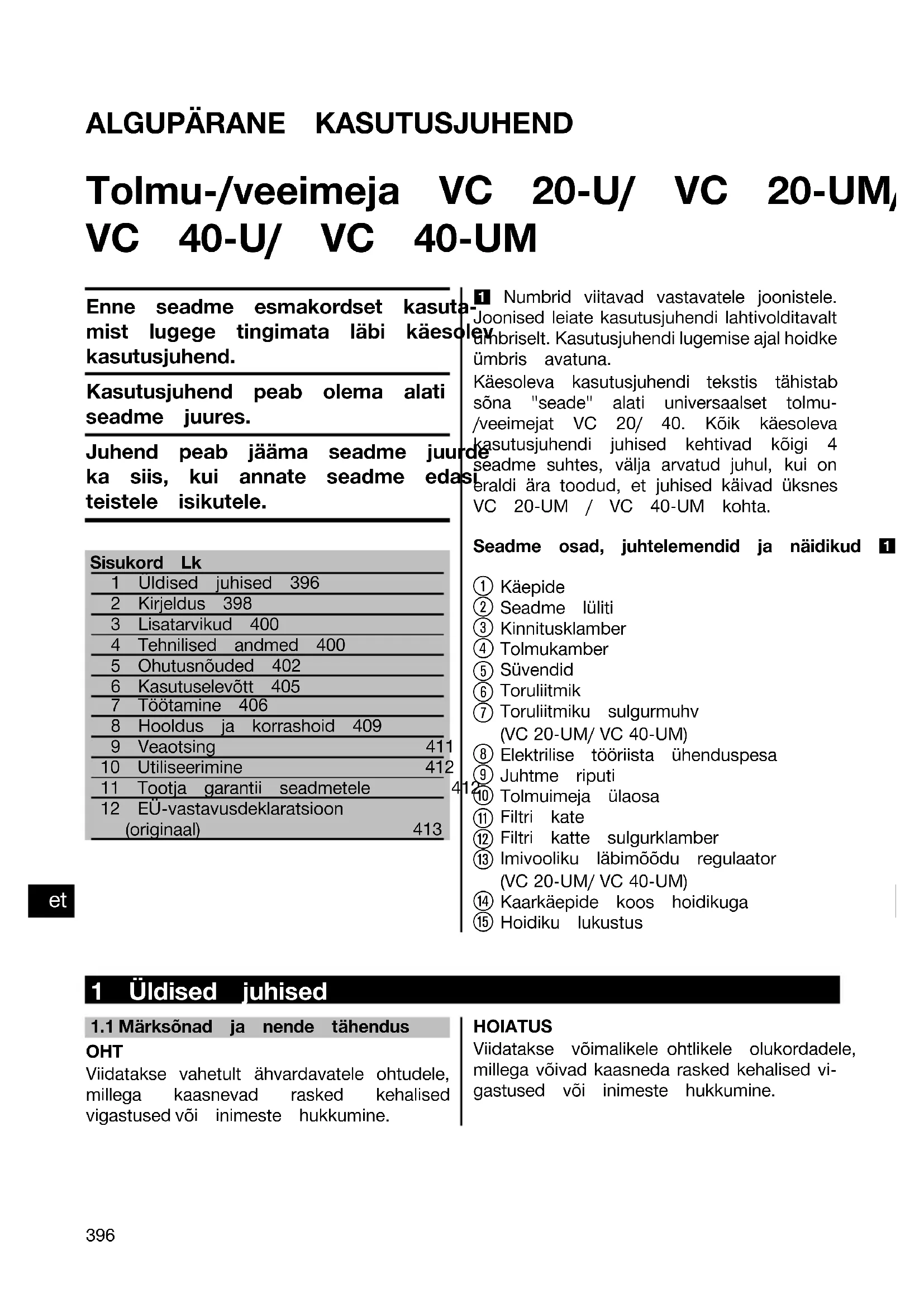

KASUTUSJUHEND VC 20U(M) HILTI

Enne seadme esmakordset kasuta mist lugege tingimata läbi käeso kasutusjuhend.

Kasutusjuhend peab olema alati seadme juures.

Juhend peab jääma seadme juur ka siis, kui annate seadme edas teistele isikutele.

Sisukord Lk

1	Uldised juhised 396
2	Kirjeldus 398
3	Lisatarvikud 400
4	Tehnilised andmed 400
5	Ohutusnõuded 402
6	Kasutuselevõtt 405
7	Töötamine 406
8	Hooldus ja korrashoid 409
9	Veaotsing	41
10	Utiliseerimine	412
11	Tootja garantii seadmetele
12	EÜ-vastavusdeklaratsioon (originaal)	413

1 Numbrid viitavad vastavatele joonistele. Joonised leiate kasutusjuhendi lahtivolditavalt ümbriselt. Kasutusjuhendi lugemise ajal hoidke ümbris avatuna.

Käesoleva kasutusjuhendi tekstis tähistab söna "seade" alati universaalset tolmu-/veeimejat VC 20/ 40. Köik käesoleva kasutusjuhendi juhised kehtivad köigi 4 seadme suhtes, välja arvatud juhul, kui on eraldi ära toodud, et juhised käivad üksnes VC 20-UM / VC 40-UM kohta.

Seadme osad, juhtelemendid ja näidikud

① Käepide
② Seadme lüliti
③ Kinnitusklamber
④ Tolmukamber
⑤ Süvendid
⑥ Toruliitmik
⑦ Toruliitmiku sulgurmuhv (VC 20-UM/ VC 40-UM)
⑧ Elektrilise tööriista ühenduspesa
⑨ Juhtme riputi
⑩ Tolmuimeja ülaosa
⑪ Filtri kate
⑫ Filtri katte sulgurklamber
⑬ Imivooliku läbimõõdu regulaator (VC 20-UM/ VC 40-UM)
⑭ Kaarkäepide koos hoidikuga
⑮ Hoidiku lukustus

1 Üldised juhised

1.1 Märksönad ja nende tähendus

OHT

Viidatakse vahetult ähvardavatele ohtudele, millega kaasnevad rasked kehalised vigastused või inimeste hukkumine.

HOIATUS

Viidatakse võimalikele ohtlikele olukordadele, millega võivad kaasneda rasked kehalised vigastused või inimeste hukkumine.

ETTEVAATUST

Viidatakse võimalikele ohtlikele olukordade millega võivad kaasneda kergemad kehal vigastused või varaline kahju.

JUHIS

Soovitusi seadme kasutamiseks ja muu teave.

1.2 Piltsümbolite selgitus ja täiendavad juhised

Keelavad märgid

Kraanaga transporti- mine keelatud

Hoiatavad märgid

Üldine hoiatus

Ettevaatust: söövitavad ained

Ettevaatust: plahvatus-ohtlikud ained

Kohustavad märgid

Kandke kaitserlietust

Kandke kaitseprille

Kandke kaitsekindaid

Kandke kaitsekiivrit

Kandke körvaklappe

Kandke turvajalatseid

Kasutada hingamis- teede kaitsemaski

Sümbolid

Enne kasutemist lugege läbi kasutusju- hend

Jäätmed suunata üm- bertöötlusse

Seadmel

M ! i M

HOIATUS: Seade sisaldab tervistkahjustavat tolmu. Seadme tühjendamine ja hooldamine, kaasa arvatud tolmukoti eemaldamine on lu-batud üksnes vastava ala asjatundjatele, kes kannavad sobivat isikukaitsevarustust. Seadet tohib sisse lülitada alles siis, kui paigaldatuc filtrisüsteemikomplekt ja veendutud öhuvoolu kontrolli toimivuses.

Identifitseerimisandmete koht seadmel

Seadme tüübitähis ja seerianumber on too-dud seadme andmesildil. Märkige need and-med oma kasutusjuhendisse ning tehke teata-vaks alati, kui pöördute Hilti müügiesindusse või hooldekeskusesse.

Tüüp:

Seerianumber:

et

2 Kirjeldus

2.1 Nõuetekohane kasutamine

VC 20/40 on universaalne tööstuslik vee- ja tolmuimeja, mille tõhusus on eriti suur kuiva tolmu imemisel. Seadet võib kasutada nii tolmu kui ka vedelike imemiseks.

Seade sobib Hilti teemantkroonpuuri või Hilti teemantsaega töötamisel tekkivate mineraal puurmete eemaldamiseks, samuti Hilti teemantlihvmasina, ketaslõikuri, puurvasara või kuiv puuridega töötamisel tekkiva ohtra mineraalse tolmu imemiseks.

Lisaks sellele saab seadet kasutada vedelike imemiseks.

Seade sobib mineraalsete puurmete imemiseks.

Seadmega (VC 20-UM, VC 40-UM) saab eemaldada kuiva mittesüttivat tolmu, vedelikke laaste ja ohtlikku tolmu, mille lubatud kontsentratsioon töökohal (näiteks MAK- või AGW-väärtus) on ≧ 0,1 mg/m³ (tolmuklass M). Sõltuvalt eemaldatava tolmu ohtlikkuse astmest tuleb varustada sobivate filtritega.

Seadmega VC 20-UM või VC 40-UM tohib imeda üksnes standardile IEC 60335-2-69 tervisekahjulikke aineid (klass M). Kõikide teiste tervisekahjulike ainete imemine on keel: Keelatud on imeda õli ja vedelikke, mille temperatuur on kõrgem kui 60°C.

Suure kontsentratsiooniga tolmu imemisel peab ruumis olema tagatud piisav õhuvahetus, kui seadme jääköhk juhitakse ruumi tagasi (pidage kinni asjaomastest siseriiklikest eeskirjade Seadmega ei tohi imeda plahvatusohtlikke aineid, hõõguvaid, põlevaid ja süttivaid aineid (erandiks on puidulaastud), agressiivset tolmu (magneesiumi- ja alumiiniumitolm jmt) ning agressiivseid vedelikke (nt bensiin, lahustid, happed, jahutusvedelikud, määrdeained j m t).

Seade tuleb tööle rakendada alati püstiasendis.

Mudel VC 20 tohib koos tarvikute ja sisseimetud ainetega kaaluda maksimaalselt 37

Mudel VC 40 tohib koos tarvikute ja sisseimetud ainetega kaaluda maksimaalselt 55

Ärge astuge seadme peale.

Ärge kasutage seadet statsionaarselt töötavates automaatsetes või poolautomaatsetes agi gaatides.

Seadme kasutajatele tuleb enne töö alustamist anda ülevaade seadme käsitsemisest, ainetest lähtuvatest ohtudest ja kokkuimetud ainete ohutust käitlemisest.

Seadet ei tohi kasutada vee all.

Töötava tolmuimeja imivoolikut ei tohi viia inimeste ja loomade lähedusse.

Elektrostaatilise efekti vältimiseks kasutage antistaatilist imivoolikut.

Käesolev seade sobib professionaalseks kasutuseks näiteks hotellides, koolides, haiglates vabrikutes, kauplustes, büroodes.

Seadmega ei tohi töödelda tervisele ohtlikke materjale (nt asbesti).

Töökeskkonnaks võib olla ehitusplats või töökoda ning tööd võivad hõlmata renoveerimis-, ümberehitus- või uusehitustöid.

Pidage kinni kasutusjuhendis toodud kasutus- ja hooldusjuhistest.

Vigastuste vältimiseks kasutage ainult Hilti originaaltarvikuid.

Seade ja sellega ühendatavad abitööriistad võivad osutuda ohtlikuks, kui neid ei kasut nõuetekohaselt või kui nendega töötab spetsiaalse ettevalmistuseta isik.

Seadme modifitseerimine ja ümberkujundamine on keelatud.

2.2 Imivooliku läbimõõdu regulaator (VC 20-UM/ VC 40-UM)

Imivooliku läbimõõt Imivooliku läbimõõt
21 mm	21
27 mm	27
36 mm	36

1 Seade koos filtrielemendiga
1 Imivoolik koos liitmiku, muhvi ja koonusadapteriga
1 Plastist tolmukott PE VC 20
1 Paberist tolmukott kpl. VC 40
1 Kasutusjuhend

2.4 Pikendusjuhtmete kasutamine

Kasutage ainult antud kasutusotstarbeks ette nähtud tüüpi ning sobiva ristlõikega piker juhtmeid. Vastasel korral võib seadme võimsus väheneda ja juhe üle kuumeneda. Kon pikendusjuhet regulaarselt kahjustuste suhtes. Vigastatud pikendusjuhe vahetage välja.

Juhtme soovituslikud minimaalristlõiked ja maksimaalpikkused mudelite VC 20/40 pu kasutamisel koos elektrilise tööriistaga seadme pistikupesa kaudu:

Juhtme ristlõige	1,5 mm2 2,5 m	m2 3,5 mm2
Nimipinge 110 V ei ole	soovitatav 25 m	ei ole soovitatav
Nimipinge 220-240 V 30	m 50 m ei ole	soovitatav

Juhtme soovituslikud minimaalristlöiked ja maksimaalpikkused mudeli VC 20/40 p u h

Juhtme ristlõige					1,5 mm2 2,5 mm2 3,5 mm2
Nimipinge	100 V	ei ole			soovitatav ei ole	soovitatav	75 m
Nimipinge	110 V	30 m			50 m ei ole soovitatav

Kasutage üksnes kaitsejuhiga pikendusjuhtmeid.

Ärge kasutage pikendusjuhet, mille ristlöige on 1,25 mm², 2 mm².

2.5 Pikendusjuhtmete kasutamine välistingimustes

Välistingimustes töötades kasutage ainult selleks ette nähtud ja vastava märgistusega pikendus- juhtmeid.

2.6 Generaatori või trafo kasutamine

Seade võib saada toite generaatorilt või trafolt eeldusel, et on täidetud järgmised tingimused: väljundvõimsus vattides peab olema vähemalt kaks korda suurem seadme andmesildil võimsusest; tööpinge peab alati jääma vahemikku +5 % ja -15 % nimipingest; sageo olema vahemikus 50 kuni 60 Hz ega tohi kunagi ületada 65 Hz; tuleb kasutada et pingeregulaatorit, mis on varustatud käivitusaegse pinge kompenseerimise funktsiooniga.

Generaatorit või trafot ei tohi kunagi kasutada samaaegselt teiste seadmete toitega varustamiseks. Teiste seadmete sisse- ja väljalülitamine võib põhjustada ala- või ülepinget, mis võib seadet kahjustada.

2.7 Juhised tarvikute kasutamiseks

Tarvikud						Kasutusviis
Plastist tolmukott PE VC 20/40						mineraalsete materjalide imemisek vedelike ja kuiva tolmu imemiseks
Paberist tolmukott VC 20/ VC 40						puidulaastude imemiseks
Fliisfilter VC 20/40						kuiva tolmu imemiseks
Filtrielement VC 20/40						eelkõige kuiva tolmu imemiseks
Tarvikud Kasutusviis
Filtrielement	PES	VC	20/40	vedelike	ja kuiva	tolmu imemiseks
Imivoolik	27	X	3,5m	AS	spetsiaalselt	kuiva tolmu imemiseks
Imivoolik	36	mm	staatiline	kpl.	vedelike	ja kuiva tolmu imemiseks
Imivoolik	36	x	5m	AS	spetsiaalselt	kuiva tolmu imemiseks

VC 20-UM ja VC 40-UM puhul on kohustuslik 1 tarviku (plastist tolmukoti või paberist või filterkangast tolmukoti) kasutamine!

3 Lisatarvikud
Varuosad, tarvikud ja lisavarustus on saadaval Hilti müügiesindustes.

Tähistus							Artikli number, kirjeldus
Plastist	tolmukott	PE	VC	20	203854
Plastist	tolmukott	PE	VC	40	203852
Paberist	tolmukott	kpl.	VC	20	203858
Paberist	tolmukott	kpl.	VC	40	203856
Filterkangas	VC	20	203859
Filterkangas	VC	40	203857
Filtrielement	VC	20/40	203862
Filtrielement	PES	VC	20/40	203863
Antistaatiline	imivoolik	27 mm,	3,5 m			203865
Imivoolik	36 mm	staatiline	kpl.			203866
Imivoolik	36 mm,	5 m				203867
Lisatarvikute	komplekt					203868, 1 painutatud toru, 2 pikendust lamellidega põrandaotsak ja 1 harjakomple
Voolikuliitmik
Koonusadapter						203878
Kaarkäepide	(nur	VC	40)			203870
Kaarkäepide	DPC	20	(üksnes mudelil	VC	40)	203871

et

4 Tehnilised andmed
Tootja jätab endale öiguse tehniliste andmete muutmiseks!

Nimipinge	100 V	110 V	110 V	220...240 V	220...240 CH	V/220...240 V/GB
Nimivõimsus	1200 W	1100 W	1100 W	1200 W	1200 W	1200 W
N i	m	i p	i	220...240 V g	220...240 CH e	V/220...240 0 V/GB
Elektrilise tööriista jaoks ette nähtud integreeri-tud ühen-duspesa võimsus (olemasolu korral)		1600 W 2400 W 1100 W 1800			W
Võrgutoide (tüüp)	VCTF3 x 2.0mm3 / 1 2 A W G 3G 1,5mm2	A07 QQ-F H07 BQ-F H07 RN-F 3G 1,5 mm2			H07 RN-F 3G 1,5 mm2	H07 RN-F 3G 1,5 mm2

Nimivõimsus	1100 W 1200 W
Max õhuvoolVC 20-U / VC 40-U	61 l/s 61 l/s
Max õhuvoolVC 20-UM / VC 40-UM	135 m^3/h 145 m^3/h
Max hõrendusVC 20-U / VC 40-U	23 kPa 23 kPa
Max hõrendusVC 20-UM / VC 40-UM	18,5 kPa 22 kPa

Seade VC20-U/VC20-UM VC40-U/VC40-UM
Võrgusagedus	50...60 Hz	50...60 Hz
Kaal vastavalt menetlusele EPTA-Procedure 01/2003	12,9 kg/ 13,0 kg	14,6 kg/ 14,7 kg
Mõõtmed (p x l x k)	505 mm X 380 mm X 500 mm	505 mm X 380 mm X 610 mm
Toitejuhe	7,5 m	7,5 m
Kambri maht	21 l	36 l
Tolmu mahutavus	23 kg	40 kg
Vee mahutavus	13,5 l 25 l
Imivooliku läbimõõt (tolmuimejapoolne pöördmuhv; tööriistapoolne tööriistamuhv)	Pikkus 5 m: 36 mmPikkus 3,5 m: 27 mm	Pikkus 5 m: 36 mmPikkus 3,5 m: 27 mm
Öhutemperatuur	-10...+40 °C	-10...+40 °C
Automaatne filtripuhastus intervalliga ca	15 s	15 s

Teave seadme ja kasutuse kohta

Kaitseklass	Kaitseklass I
Kaitseaste	IP X4 pritsmekindel

5 Ohutusnõuded

5.1 Üldised ohutusnõuded

a) Lisaks käesoleva kasutusjuhendi üksi tes punktides esitatud ohutusalastele histele tuleb alati rangelt järgida ka misi nõudeid.
b) Lugege läbi köik juhised! Järgmiste histe eiramine vöib pöhjustada elekt löögi, tulekahju ja/vöi raskeid vigastu
c) Kui seadet kasutatakse koos elektri tööriistaga, tuleb ennekasutamistläbi geda elektrilise tööriista kasutusjuhen ning köiki selles toodud juhiseid jär

5.2 Kasutajale esitatavad nõuded

a) Olge tähelepanelik, jälgige oma tege ning toimige seadmega töötades kaa letult. Ärge kasutage seadet, kui ole väsinud või uimastite, alkoholi või rä mite mõju all. Hetkeline tähelepanematus seadme kasutamisel võib põhjustada rä keid vigastusi.

b) Kandke sobivat rõivastust. Ärge kan laiu riideid ega ehteid. Hoidke juuk rõivad ja kindad seadme liikuvatest dest eemal. Lotendavad riided, ehted pikad juuksed võivad sattuda seadme vate osade vahele.

c) Kandke isikukaitsevahendeid ja alati kaitseprille. Isikukaitsevahendite, näiteks tolmumaski, libisemiskindlate turvajalatsite kaitsekiivri või kuulmiskaitsevahendite kandmine - sõltuvalt elektrilise tööriista tüübist ja kasutusalast - vähendab vigastuste ohtu.

d) Kui seadme külge on võimalik paigaldada tolmueemaldus- ja kogumisseadiseid, veenduge, et need on seadmega ühendatud ja et neid kasutatakse nõuetekohaselt. Tolmueemaldusseadise kasutamine võib vähendada tolmust tingitud ohte.

e) Seade on ette nähtud professionaalseks kasutuseks.
fju-Seadet on lubatud kasutada, hooldada jjärarandada vaid selleks volitatud vastava valjaõppega isikutel. Kasutajatel peab ju-olema ohutusalane eriettevalmistus.
g) Olge eriti ettevaatlik töötamisel treppi- del.
Ärge torgake midagi seadme avadesse. Ärge töötage seadmega, mille avad on blokeeritud. Hoidke avad vabad tolmust, ebemetest, juuksekarvadest ja köigest, mis vöib öhuvoolu takistada.

5.3 Töökoha nõuetekohane sisseseadmine

(as) Hoolitsege töökoha hea ventilatsiooni eest.
dke Tagage tööpiirkonnas hea ventilatsioon. sed, Halva ventilatsiooniga töökohta kogunev osa tolm vöib kahjustada tervist.

Gä Hoidke oma tööpiirkond korras. Ärge liiku jätke tööpiirkonda esemeid, mis vöivad Teid vigastada. Korrastamata töökoht vöib pöhjustada önnetusi.

d) Kasutusvälisel ajal hoidke seadet lastele kättesaamatus kohas. Ärge laske seadet kasutada isikutel, kes seda ei tunne või pole siintoodud juhiseid lugenud. Koge-musteta inimeste, samuti piiratud füüsiliste ja vaimsete omadustega või piiratud meel-tega inimeste käes on seadmed ohtlikud.

e) Seadme kasutamise ajal hoidke lapsed ja teised isikud töökohast eemal. Kui T tähelepanu juhitakse kõrvale, võib seade Teie kontrolli alt väljuda.

f) Ärge kasutage seadet plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke ve-

delikke, gaase või tolmu. Elektrilistes riistadest lööb sädemeid, mis võivad või aurud süüdata.

g) Ärge lubage teistel inimestel seadet pikendusjuhet puudutada.
h) Vältige ebasoodsaid tööasendeid. Ve duge oma asendi ohutuses ja säilit alati tasakaal.
i) Kandke mittelibisevaid jalatseid.
j) Töötamisel viige seadme toite- ja dusjuhe ning imivoolik alati seadme See vähendab komistamise ja kukkum ohtu töötamise ajal.
k) Pärast töö löpetamist kerige alati toitejuhe, pikendusjuhe ja imivoolik. vähendab kukkumise ohtu.
I) Ärge transportige seadet kraanaga.
m) Enne vörgupistiku ühendamist pistik pessa veenduge, et seade on välja litatud.

5.4 Üldised ohutusnõuded

a) Kasutage öiget seadet. Kasutage s vaid otstarvetel, milleks see on ett tud, ja ainult siis, kui seadme teh seisund on veatu.
b) Ärge jätke seadet kunagi järelevalveta.
c) Arvestage ümbritseva keskkonna må dega. Ärg kasutage seadet tulekahju plahvatusohtlikus keskkonnas.
d) Seadet tuleb kaitsta miinustemperat ride eest.
e) TÄHELEPANU - Kasutusvälisel ajal hoidke seadmeid nii, et ohutus on tagatud. Kasutamata seadmeid hoidke kuivas, kõrgel asuvas või lukustatud lastele kättesaamatus kohas.
f) M-klassi tolmuimejate puhul tuleb v duda, et tolmuimeja transportimisel ja kasutusvälisel ajal on toruliitmik sul muhviga suletud.
g) Kasutusvälisel ajal (tööpausidel), enne seadme hooldamist ja filtri vahetamist tömmake alati vörgupistik pistikupesast välja.
h) Transportimiseks lülitage seade välja.
i) Kontrollige, kas seadme ja lisatarvikute tehniline seisund on veatu. Enne edasist kasutamist kontrollige hoolikalt, kas kaitseseadised või kergete kahjustustega osad töötavad veatult

t töööuetekohaselt. Veenduge, et seadme tolmliikuvad osad töötavad laitmatult, ei kiilu kinni ega ole kahjustatud. Seadme tör- ja geteta töö tagamiseks peavad seadme köik detailid olema öigesti paigaldatud en- ning vastama köikidele tingimustele. age Kui kasutusjuhendis ei ole ette nähtud teisiti, tuleb kahjustatud kaitseseadised ja detailid lasta parandada või välja pikenvahetada volitatud parandustöökojas. jtahontrollige filtri korrektset asendit. ise Veenduge, et filter on terve.

k) Laske seadet parandada ainult kvalifit-kokkseeritud spetsialistidel, kes kasutavad See originaalvaruosi. Nii on tagatud seadme ohutus.
l) Enne seadme reguleerimist, tarvikute va- ku- hetamist ja seadme hoiulepanekut töm- lü-make seadme pistik pistikupesast välja. See ettevaatusabinõu väldib seadme taht- matut käivitamist.
m) Kasutage seadet, lisavarustust, tarvikuid eadet imt vastavalt siintoodud juhistele ning ne nagu seadme konkreetse mudeli jaoks niline ette nähtud. Arvestage seejuures töötin-gimuste ja teostatava töö iseloomuga.

Seadmete kasutamine otstarvetel, milleks need ei ole ette nähtud, vöib pöhjustada ehtlikke olukordi.

n) Ärge vedage tolmuimejat ületoitejuhtme. (Ω) Veetaseme piirajat tuleb vastavalt juhistele regulaarselt harjaga puhastada ning veenduda, et see ei ole vigastatud.

5.5 Mehaaniline ohutus

aa) Pidage kinni hooldus- ja korrashoiujuhistest.

een-Hooldage seadet korralikult. Kontrolli et kas seadme liikuvad detailid töötavad gur- veatult ega kiilu kiini. Veenduge, et seadme detailid ei ole murdunud e või kahjustatud määral, mis mõjutab seadme töökindlust. Laske kahjustatud osad enne seadme kasutamist paran- dada. Paljude tööönnetuste põhjuseks on elektriliste tööriistade ebapiisav hooldus.

5.6 Elektrialane ohutus

a) Seadme pistik peab pistikupessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Kaitsemaandusega seadmete puhul ei tohi kasutada adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu.
b) Ühendage pistik sobivasse maandatud pistikupessa, mis on installeeritud ohutusnõudeid järgides ja vastab kõikidele kohalikele eeskirjatele.
c) Kui Te ei ole kindel, kas pistikupesa on maandatud, laske see elektriala asjatundjal üle vaadata.
d) Vältige kehalist kontakti maandatud pindadega, näiteks torude, radiaatorite pliitide ja külmikutega. Kui Teie keha on maandatud, on elektrilöögi oht suurem.
e) Kaitske seadet vihma ja niiskuse Kui elektriseadmesse on sattunud vett, on elektrilöögi oht suurem.
f) Kontrollige regulaarselt ühendusjuhtme tehnilist seisundit, kahjustuste korral laske see Hilti hooldekeskuses välja vahetada. Kontrollige regulaarselt pikendusjuhtmeid, vigastuste korral vahetage need välja.
g) Kontrollige, kas seadme ja lisatarvikute tehniline seisund on veatu. Kui avastate kahjustuse, kui mõni detail on puudu kui seadme osad töötavad tõrgetega, siis ärge seadet kasutage.
h) Ärge puudutage toitejuhet, kui see on töö käigus vigastada saanud. Tõmmake seadme toitepistik pistikupesast välja. Vigastatud toite- ja pikendusjuhtmed tekitavad elektrilöögi ohu.
i) Toitejuhet tohib asendada üksnes kasutusjuhendis nimetatud tüüpi juhtmega. V)
j) Vigastatud lülitid tuleb lasta Hilti hool² dekeskuses välja vahetada. Ärge kasutage seadet, mida ei saa lülitist korralikult sisse ja välja lülitada.
k) Laske seadet alati parandada elektriala asjatundjal (Hilti hooldekeskuses), kes

kasutab vigastuste ohu vältimiseks üksnes Hilti originaalvaruosi.

I) Ärge kasutage toitejuhet seadme kandmiseks, ülesriputamiseks ega pistiku pistikupesast väljatömbamiseks. Kaitske toitejuhet kuumuse, öli, teravate servade ja seadme liikuvate osade eest. Kahjustatud või keerduläinud toitejuhtmed suurendavad elektrilöögi ohtu.

m) Kui töötate elektrilise tööriistaga vabas öhus, kasutage ainult pikendusjuhtmeid, mis on ette nähtud kasutamiseks ka välistingimustes. Välistingimustes kasutamiseks ettenähtud pikendusjuhtme kasutamine vähendab elektrilöögi ohtu.

Voolukatkestuse korral: Lülitage seade välja, eemaldage pistik pistikupesast. Ärge kasutage pikendusjuhet, millega on samaaegselt ühendatud veel teisi seadmeid.

p) Elektrilise tööriista jaoks ette nähtud ühenduspesa kasutage üksnes kasutusjuhendis nimetatud otstarbel.

a) Arge kunagi pritsige tolmuimeja ülaosale eest. vett: see on ohtlik nii inimestele kui k seadmele.

r) Toite-, pikendus- ja ühendusjuhtmete muhvid peavad olema pritsmekindlad.

s) Toitejuhtme eemaldamiseks pistikupe-sast tömmake pistikut (ärge tömmake ega tirige toitejuhet).

t) Ärge tömmake tolmuimejat kunagi toite-juhtmest teise tööasendisse.

U) Ärge kasutage seadet, kui see on mää te dunud või märg. Seadme pinnale kin- u või nitunud tolm või niiskus võib ebasood- satel tingimustel põhjustada elektrilöögi, seda just hea elektrijuhtivusega materja- lide puhul. Seetõttu toimetage määrdu- nud seadmed kontrollimiseks regulaar- selt Hilti hooldekeskusesse, eelköige ju- hul, kui töötlete tihti hea elektrijuhtivu- sega materjale.

V) Veenduge, et toitejuhe ei leba veelombis. W) Ärge puudutage pistikupesa ja tarvikuid Märgade kätega.

5.7 Tolmu-/veeimejaga eemaldatavad ained

a) Seadet ei tohi kasutada tervistkahjustava, süttiva ja plahvatusohtliku tolmu (magneesiumi-alumiiniumitolmu jmt) imemiseks.
b) Tolmuklassi M kuuluva seadmega võib imeda kuiva mittepõlevat tolmu, puidulaaste ja ohtlikku tolmu, mille lu kontsentratsioon töökohal on ≧ 0,1mg Sõltuvalt imetava tolmu ohtlikkuse astmest tuleb seade varustada sobi filtritega.
c) Süttivate, plahvatusohtlike, keemiliselt agressiivsete vedelike (jahutus- ja määrdeainete, bensiini, lahustite, hap (pH<5), leelislahuste (pH>12,5) jmt) imemine on keelatud.
d) Vahu või vedelike eraldumisel lülita seade kohe välja.
e) Vältige kokkupuudet aluseliste ja happeliste vedelikega. Juhusliku kokkupuute korral loputage kahjustat kohta veega. Kui akuvedelik satub loputage silma ohtra veega ja pöörl lisaks arsti poole.

f) Kandke kaitsekindaid, kui imete sead-mega kuumi aineid, mille temperatuur on max 60°C.
g) Ärge imege seadmesse esemeid, mis võivad tekitada läbi tolmukoti vigastusi (näiteks teravaid või teravaservalisi ese-meid).

5.8 Termiline ohutus

Seadmega ei tohi imeda kuumi aineid, mil temperatuur on üle 60°C (hõõguvaid sigarette, kuuma tuhka jmt).

ubatud 5.9 Isikukaitsevahendid

gea) Kasutaja ja läheduses viibivad isikud peavad seadme kasutamisel ja hoolda-misel kandma kaitseprille, kaitsekiivrit, kuulmiskaitsevahendeid, kaitsekindaid, ud turvajalatseid ja hingamisteede silma kaitsemaski (P2).

b) Mineraalsete puurmetega töötamisel kandke kaitseröivastust ja vältige nahaga kokkupuudet (pH>9 söövitav).

6 Kasutuselevõtt

ETTEVAATUST

Võrgupinge peab ühtima seadme andme dil toodud pingega. Seade ei tohi olla võrku ühendatud.

OHT

Ühendage seade alati nõuetekohaselt maandatud vooluallikaga.

ETTEVAATUST

Tagage pidevalt tolmuimeja stabiilne ase vajaduse korral kasutage rattapidureid.

ETTEVAATUST

Tolmuimeja ülaosa kohaleasetamisel vee duge, et Teie sörmed ei jää tolmuim hele ja et toitejuhe ei saa viga.

et

esfi.1 Pikendusjuhtme ja generaatori või a votransformaatori kasutamine

Vt peatükki "Kirjeldus / pikendusjuhtme kasutus".

6.2 Kasutuselevõtt 2

1. Avage mölemad kinnitusklambrid.

2. Tõstke tolmuimeja ülaosa tolmukambri d. pealt ära.

3. Võtke lisatarvikute osad tolmukambrist pakendist välja.

JUHIS Et imeda tolmu, mille lubatud sentratsioon töökohal on ≥0,1mg/m³, sutage M-klassi mudelit. Mineraalse t imemiseks asetage tolmukambrisse vastavalt juhistele fliisfilter või (plastist) mukott, puidulaastude imemiseks pabe tolmukott.

JUHIS Mitteohtliku tolmu imemiseks: tage kambrisse vastavalt juhistele pla tolmukott (juhised on tolmukotile peal kitud).

1. A setagetolmuimej peale.
2. Sulgege mölemad kinnitusklambrid.
3. Veenduge, et tolmuimeja ülaosa on rektselt paigaldatud ja lukustatud.
4. Ühendage seadmega imivoolik.

6.2.1 Paberist tolmukoti paigaldamine puidulaastude imemiseks 3

1. Avage mölemad kinnitusklambrid.
2. Tõstke tolmuimeja ülaosa tolmukambri pealt ära.
3. Asetage tolmukambrisse uus paberist mukott.
4. A setagetolmuimej peale.
5. Sulgege mölemad kinnitusklambrid.
6. Veenduge, et tolmuimeja ülaosa on rektselt paigaldatud ja lukustatud.
7. Ühendage seadmega imivoolik.

kont- Power Conditioneri paigaldamisel kaarkäe- ka- pideme U-profiili veenduge, et ühenduspesa on suunatud üles ja vedru fikseerub kohal

oETTEVAATUST

erivigastuste vältimiseks võtke enne sisseime- tud ainete eemaldamist ja tolmuimeja teisa Adamist Power Conditioner ja lahtine tarvik sthoidikust välja.

6.4 Transport

aOHT a os at ol muk ambri

M-klassi tolmuimejate puhul tuleb veenduda, et tolmuimeja transportimisel kor- ja kasutusvälisel ajal on toruliitmik sulgurmuhviga suletud.

OHT

Seadet tohib transportida üksnes siis, kui tobade ei tööta.

a Tolmu a täis seadet ei tohi a transportida.

Enne teisaldamist tuleb seade tühjendada. Pärast vedelike imemist ei tohi seadet kalluta koga horisontaalasendis transportida.

Teisaldamiseks võite vooliku mõlemad otsad koonusadapteri abil ühendada.

7 Töötamine

et

HOIATUS

M-klassi tolmuimejate puhul tuleb tähelep pöörata järgmisele: Enne seadme eemal mist ohtlikke aineid sisaldavast piirkon puhastage seadme välispind tolmuimeja lapiga või pange seade hermeetilisse kendisse. Kõik ohtlikust piirkonnast võ seadme osad on määrdunud ja tolmu viku takistamiseks tuleb rakendada sobiv meetmeid.

HOIATUS

Avariiolukorras (nt filtri purunemisel) lü seade välja, lahutage vooluvõrgust ja

enne edasist kasutamist asjatundjatel üle avaadata.

ETTEVAATUST nast

Maklassi tolmuimejate puhul tuleb tähelepanu pöörata järgmisele: TÄHELEPANU: Seade sigaldab tervistkahjustavat tolmu. Seadme tühjendamine ja hooldamine, sealhulgas tolmumahuti eemaldamine on lubatud üksnes vastava ala asjatundjatele, kes kannavad sobivat kaitserõivastust. Seadet tohib kasutada üksnes siis, kui paigaldatud

itage terviklik filtrisüsteem. laske

ETTEVAATUST

Tagage pidevalt tolmuimeja stabiilne a vajaduse korral kasutage rattapidureid.

7.1 Imivooliku läbimõõt

(VC20-UM/VC40-UM)

Selleks et imeda kuiva mittepõlevat tolm kontsentratsiooni suhtes kehtivad piirmäära ja puidulaaste, viige imivooliku läbimõõdu gulaatori asend vastavusse imivooliku läb duga.

Vt punkti: 2.2 Imivooliku läbimõõdu regu (VC20-UM/VC40-UM)

7.2 Töötamine elektrilise tööriista

ühendamiseks ette nähtud pistikupe kasutamata

JUHIS

Enne vörgupistiku ühendamist pistikupessa veenduge, et seade on välja lülitatud (s lülti on asendis OFF).

1. Ühendage seade vooluvörku.

2. Keerake seadme lüliti asendisse "ON"

7.3 Töötamine elektrilise tööriista

ühendamiseks ette nähtud ühenduspesa kasutades

OHT

Ühenduspesa on ette nähtud vaid elektr tööriista ühendamiseks tolmuimejaga.

JUHIS

Enne vörgupistiku ühendamist pistikupessa veenduge, et elektriline tööriist on välja lülitatud.

JUHIS

Tolmuimeja ühenduspessa ühendatud elek lise tööriista puhul tuleb kinni pidada e tööriista kasutusjuhendist ja selles sisalduv test ohutusnõuetest.

JUHIS

Veenduge, et seadmega ühendatud elekt tööriista maksimaalne võimsus on väikser ühenduspesa lubatud maksimumvõimsus (v tabelit "Tehnilised andmed" ja ühenduspesal toodud andmeid).

1. Tõmmake seadme võrgupistik pistikupeend, sast välja.

2. Ühendage elektrilise tööriista pistik seadme ühenduspessa.

3. Ühendage seadme vörgupistik pistikupessa.

4. Keerake seadme lüliti asendisse "AUTO".

5. Lülitage elektriline tööriist sisse.

re- JUHIS Pärast elektrilise tööriista väljalüli-mõõ-tamist töötab seade veel mõne sekundi, imivoolikus olev tolm jõuaks tolmukamb-aatorisse.

7.4 Kuiva tolmu imemine

JUHIS

Kuiva tolmu, eelkõige mineraalse tolmu imemisel tuleb veenduda, et tolmukambrisse on alati asetatud õige tolmukott (Hilti lisatarvik). See hölbustab sisseimetud tolmu käitlemist ja mundab protseduuri puhtamaks.

ETTEVAATUST

Seadmega eemaldatud ained tuleb hävitada vastavalt öigusaktides sätestatud eeskirja-dele.

ETTEVAATUST

Ärge kasutage seadet kunagi ilma filtrielemendita.

iETTEVAATUST

Tolmuimeja ülaosa kohaleasetamisel veenduge, et Teie sõrmed ei jää tolmuimeja \ hele ja et toitejuhe ei saa viga.

Seadmega eemaldatud ained tuleb häv vastavalt öigusaktides sätestatud eeskir dele.

1. Tõmmake seadme võrgupistik pistikup sast välja.
2. Avage mölemad kinnitusklambrid.
3. Tõstke tolmuimeja ülaosa tolmukambri pealt ära.
4. Paberist tolmukoti puhul eraldage filtr muhv ettevaatlikult adapteri küljest võ eemaldage filterkangas.
5. Sulgege filtrikoti muhv või filterkanga tega.
6. Puhastage tolmukamber lapiga.
7. Kinnitage tolmukambrisse uus tolmuko filterkangas.
8. A setagetolmuimej peale.
9. Sulgege mölemad kinnitusklambrid.

7.4.2 Plastist tolmukoti vahetamine 4

ETTEVAATUST

Seadmega eemaldatud ained tuleb häv vastavalt öigusaktides sätestatud eeskir dele.

1. Tõmmake seadme võrgupistik pistikup sast välja.
2. Avage mölemad kinnitusklambrid.
3. Tõstke tolmuimeja ülaosa tolmukambri pealt ära.
4. Sulgege plastist tolmukott kaablisiduja nii, et kaablisiduja jääb sissestantsitu kudest madalamale.
5. Võtke plastist tolmukott välja.
6. Puhastage tolmukamber lapiga.
7. Kinnitage tolmukambrisse uust plastist mukott (juhis peale trükitud).
8. A setagetolmuimej peale.
9. Sulgege mölemad kinnitusklambrid.

1. Võtke tolmukott tolmukambrist välja.

2. Kontrollige täituvusastme elektroodide sei- tada sundit ja puhastage need vajaduse korral harjaga.

7.5.2 Vedelike imemise ajal

e-Võimaluse korral kasutage vedelike imemiseks eraldi filtrielementi.

JUHIS

Võimaluse korral kasutage Hilti PES filtrielementi.

ikoti j Vahu tekke korral lõpetage viivitamatult töö j tühjendage mahuti.

s Maksimaalse täituvusastme saavutamisel lüli- tub seade automaatselt välja.

7.5.3 Pärast vedelike imemist 5

1. ^' Avage mölemad kinnitusklambrid.
   a2.ü Tõstke s talmuimejam üjarsa telmukambri pealt ära.
2. Tühjendage tolmukamber ja puhastage see veevoolikuga, elektroodid puhastage har-jaga, filtrielement köigepealt kuivatage ja seejärel pühkige käega üle.
   Asetage tolmuimeja ülaosa ja kamber eraldi maha, et filtrielement ja kamber saaksid kuivad.

7.6 Akustiline hoiatussignaal (VC 20-UM/VC 40-UM)

Kui ôhukiirus langeb imivoolikus alla 20 m/s, kölab ohutuse huvides akustiline hoiatussignaal. Pöhjused on toodud punktis "Vea otsing

7.7- Pärast töö lõppu

1. Lülitage elektriline tööriist välja.
2. Keerake seadme lüliti asendisse "OFF".
3. Tõmmake seadme võrgupistik pistikupe- töl- sast välja.
   4.. Rullige toitejuhe kokku ja riputage see juht-a ü la o s a t o l m u k a m b r i mekonksu külge.
4. Tühjendage tolmukamber ja pühkige seade niiske lapiga puhtaks.
5. Rullige voolik kokku.
6. Hoidke seadet kuivas, kõrvalistele isikutele ligipääsmatus kohas.

7.8 Tolmukambri tühjendamine

ETTEVAATUST

Vigastuste vältimiseks võtke enne sisse tud ainete eemaldamist ja tolmuimeja damist Power Conditioner ja lahtine t hoidikust välja.

7.8.1 Kuiva tolmu eemaldamine tolmukambrist

7.8.1.1 Enne tolmukambri tühjendamist teostage järgmist:

1. Tõmmake seadme pistik pistikupesast välja.
2. Tõstke tolmuimeja ülaosa tolmukambri pealt ära ja asetage see siledale p

7.8.1.2 Pärast tolmukambri tühjendamist teostage järgmist:

iEMETEVAATUST

tēislahuimeja ülaosa kohaleasetamisel veen- vīlge, et Teie sōrmed ei jää tolmuimeja v hele ja et toitejuhe ei saa viga.

Asetage tolmuimeja ülaosa tolmukambrile ja sulgege mölemad kinnitusklambrid.

Seadmesse imetud ained tuleb hävitada vasta valt öigusaktides sätestatud eeskirjadele. nnale.

1. Võtke kinni tolmukambri süvenditest ja ka lake tolmukamber tühjaks.
2. Puhastage tolmukambri serv niiske lapiga.

8 Hooldus ja korrashoid

ETTEVAATUST

M-klassi tolmuimejate puhul tuleb tähelep pöörata järgmisele: TÄHELEPANU: Seade sisaldab tervistkahjustavat tolmu. Seadn tühjendamine ja hooldamine, sealhulgastolmumahuti eemaldamine on lubatud üksnes vastava ala asjatundjatele, kes kannavad sobivat kaitserõivastust. Sead tohib kasutada üksnes siis, kui paigal on terviklik filtrisüsteem.

8.1 Automaatne filtripuhastus

JUHIS

Puhastamiseks ärge kloppige filtrielementi vastu kövu esemeid, samuti ärge kraapige filtrit kövade vöi teravate esemetega. Va korral lüheneb filtrielemendi kasutusiga.

JUHIS

Filtrielementi ei tohi puhastada suruõhuga. võib tekitada filtris pragusid.

JUHIS

Filtrielement on kuluv detail. Seda tuleks tada vähemalt iga poole aasta tagant, intensiivsel kasutamisel isegi sagedamini.

Seade on varustatud automaatse filtripuhas- tusfunktsiooniga, millega eemaldub suur osa filtrisse kogunenud tolmust.

Õhuvool (pulseeriv heli) puhastab filtrielemendi automaatselt.

JUHIS

Filtrielemendi puhastus toimib üksnes siis, kui imivoolik on külge ühendatud.

8.2 Filtrielemendi vahetamine

et ETTEVAATUST

Arge kasutage seadet kunagi ilma filtrielemendita.

8.2.1 Filtrielemendi mahavõtmine 6

1. Tõmmake seadme pistik pistikupesast välja.
2. Avage filtrikatte sulgurklambrid.
3. Avage filtri kate.
4. Tõstke filtrielement süvenditest hoides ettevaatlikult välja.

See

8.2.2 Filtrielemendi paigaldamine 7

1. Puhastage tihendi pind lapiga.
2. Paigaldage uus filtrielement.
   3vahe Sulgege filtri kate, keerates katte lukustus eadnote.
3. Sulgege filtrikatte kinnitusklambrid.

8.3 Seadme avamine kontrollimise eesmärgil

1. Vajutage rattapiduritele.
2. Tõmmake seadme pistik pistikupesast välja.
3. Avage mölemad kinnitusklambrid.
4. Tõstke tolmuimeja ülaosa tolmukambri pealt ära ja asetage see siledale p

8.4 Täituvuskontrolli ülevaatamine

Kontrollige väljalülituskontakte määrdumise suhtes ja puhastage need vajaduse korr harjaga.

8.5 Seadme sulgemine

ETTEVAATUST

Tolmuimeja ülaosa kohaleasetamisel veeduge, et Teie sõrmed ei jää tolmuim hele ja et toitejuhe ei saa viga.

1. Kontrollige tolmuimeja ülaosa tihendit määrdumise suhtes ja vajaduse korra puhastage see lapiga.
2. A setagetolmuimej peale.
3. Sulgege mölemad kinnitusklambrid.

8.6 Seadme hooldus

ETTEVAATUST

Tömmake seadme pistik pistikupesast

Seadme ventilatsiooniavad peavad olema alati vabad. Puhastage ventilatsiooniavasid ettevaatlikult kuiva harjaga. Puhastage seadme välispinda regulaarselt lapiga. Ärg kasutage puhastamiseks surve- või aurup ega voolavat vett! See võib avaldada mõju seadme elektrilisele ohutusele. Hoidke seadme käepidemed alati puhtad õlist ja määrdeainetest. Ärge kasutage silikooni sisaldavaid hooldusvahendeid.

M-klassi tolmuimejate puhul tuleb tähelepanu pöörata järgmisele: Hooldamisel ja puhastamisel tuleb seadet käsitseda nii, et see ei hooldust teostavatele isikutele ega teistele inimestele ohtlik. Kasutage filtreeritud sundventilatsiooni. Kandke kaitserõivastust. Puhastage hoolduspiirkond nii, et ohtlike ainete pääs ün ritsevasse keskkonda on tökestatud.

Enne seadme eemaldamist ohtlikke aineid si- saldavast alast puhastage seadme välispind või pakkige seade õhukindlalt sisse. Seejuures valtige ladestunud ohtliku tolmu lendumist. Hooldus- ja korrashoiutöödel tuleb kõik määr- dunud detailid, mida ei olnud võimalik piisa- valt puhastada, pakkida hermeetilistesse kotti- desse ja vastavalt kehtivatele eeskirjadele hä- vitada.

M-klassi tolmuimejate puhul peab Hilti hoolde keskus või asjaomase väljaõppega isik vähe-malt kord aastas teotama tolmutehnilise kont-rolli, näiteks kontrollima, ega filter ei ole kal tatud, kas seade on hermeetiline ja kas kori rollseadised on töökorras.

aülaosatolmukambri

8.7 Korrashoid

HOIATUS

Elektridetaile tohivad parandada ainult elektriala asjatundjad.

Kontrollige regulaarselt, kas seadme välised osad on terved ja kas köik seadme osad vad laitmatult. Kui seadme osad on kahjusta või kui seadme juhtelemendid ei tööta veatul siis ärge seadet tööle rakendage. Laske sead parandada Hilti hooldekeskuses.

8.8 Seadme kontrollimine pärast hooldus- ja korrashoiutöid

Pärast hooldus- ja korrashoiutöid tuleb kontrollida, kas tolmuimeja on korrektselt kokku pandud ja veatult töötab. Testige tolmuimeja tööd.

9 Veaotsing

Viga	Võimalik põhjus Kõrvaldamine
Akustilise helisignaali käi-Tolmukott on täis. Vahetage tolmukott välja.vitumine (imemisvõimsuse vähenemine) (VC 20-UM/VC 40-UM).	Vt punkti: 7.4.2 Plastist tolmu-koti vahetamine4Vt punkti: 7.4.1 Paberist tolmu-koti / filterkanga vahetamine
	Filtrielement on väga määrduVajaduse korral vahetage filtri-nud.Vt punkti: 8.2 Filtrielemendi vahetamine
	Tolmuimeja voolik või elektri-Puhastage voolik ja tolmuee-lise tööriista tolmueemaldus-kate on ummistunud.
	Imivooliku läbimõõt ei vasta Viige lüliti asend imivooliku lasidiga vastavusse.Vt punkti: 7.1 Imivooliku läbi-mõõt (VC 20 - UM / VC 40 - UM)
Tolm puhutakse seadmes Filtrielement ei ole korrektset Paigaldage filtrielement uuesti. välja.	paigaldatud.
	Filtrielement on kahjustatud. Paigaldage uus filtrielement.
	Filti tihend on vigastatud. Paigaldage uus filtrielement.
Seade lülitub soovimatult Elektrostaatiliste laengute ära-Ühendage seade maandatud sisse ja välja või annabjuhtimine ei ole tagatud; seade pistikupessa; kasutage an-kasutajale staatilist laen-on ühendatud maanduseta pi-staatilist voolikut.gut.tikupessa.
Seade ei tööta või lülituRakendus vee väljalülitus. Andurid ja andurite ümbrus pärast lühiaegset käivitu-mist välja.
Mootor ei käivitu enam. Võrgupistikupesa kaitsekork bülitage kaitsekork sisse. Pä-rast veelkordset väljalülitumist välja lülitunud.tehke kindlaks liigvoolu põhjus.
			Kamber on täis. Lülitage seade välja. Tühjen-dage kamber.Vt punkti: 7.8.2 Tolmukotita tolmukambri tühjendamine (vedelike puhul)
			Rakendus mootori termokaitse. Lülitage seade välja ja laske umbes 5 minutit jahtuda. Kui mootor ei käivitu, tuleb põör-duda hooldekeskusse.
			Mootori termokaitse lülitab Puhastage ventilatsiooniavasid mootori korduvalt välja, kunaettevaatlikult kuiva harjaga. ventilatsiooniavad on määrdu-nud.
Mootor ei tööta auto-maatrežiimis.	Külgeühendatud tööriist on Kontrollige, kas tööriist on defektne või ei ole korrektselborras või ühendage pistik ühendatud.rektselt.

Viga		Võimalik	põhjus	Kõrvaldamine
Automaatne ei toimi	filtripuhastus	Imivoolik tud.	ei ole	külge ühendähendage	imivoolik.

10 Utiliseerimine

Enamik Hilti seadmete valmistamisel kasutatud materjalidest on taaskasutatavad. Materjalid tuleb enne taaskasutust korralikult sorteerida. Paljudes riikides võetakse Hilti esindustes vanu seadmeid tagasi. Küsige lisateavet Hilti klienditeenindusest või Hilti müügiesindusest.

Üksnes EL liikmesriikidele

Ärge käidelge kasutusressursi ammendanud elektrilisi tööriistu koos olmejäätmetega!

Vastavalt Euroopa Parlamendi ja nõukogu direktiivile elektri- ja elektroonikaseac jäätmete kohta ning direktiivi nõudeid ülevõtvatele siseriiklikele õigusaktidele tul kasutusressursi ammendanud elektrilised tööriistad eraldi kokku koguda j a k e s h nasäästlikult korduskasutada või ringlusse võtta.

Puurmete käitlemine

Keskkonnakaitse seisukohast on eeltöötluseta puurmete suunamine veekogudesse või kan siooni problemaatiline. Tutvuge asjaomaste eeskirjadega kohalikes ametiasutustes. Soovitame järgmist eeltöötlust:

1. Koguge puurmed kokku (näiteks veeimeja abil).
2. Laske puurmetel settida ja ladustage tahked jäätmed ehitusmaterjalide jääkide ladustamiskohas. (Koagulatsiooni soodustavad ained võivad setteprotsessi kiirendada).
3. Enne jääkvee (aluseline, ph-tase > 7) suunamist kanalisatsiooni neutraliseerige see happelise neutralisatsioonivahendiga või lahjendage rohke veega.

Puurimistolmu käitlemine

Kokkukogutud puurimistolm tuleb kõrvaldada vastavalt siseriiklikes õigusaktides sätestatud nõue-tele.

et

11 Tootja garantii seadmetele

Hilti garanteerib, et tarnitud seadmel ei materjali- ega tootmisvigu. Garantii kehtib gimusel, et seadet kasutatakse, käsitsetak hooldatakse ja puhastatakse vastavalt Hilti sutusjuhendis esitatud nõuetele ja et säili on seadme tehniline terviklikkus, s.t. et mes on kasutatud üksnes Hilti originaalta kuid, -varuosi ja -materjale.

Käesoleva garantii alusel parandatakse võ asendatakse defektsed osad tasuta seadh

esige kasutusea jooksul. Detailide normaalne ktihumine ei kuulu garantii alla. se, Kõik teistsugused nõuded on välistatud, välja arvatud juhul, kui see on vastuolus sutusriigis kehtivate seadustega. Eelkõige ei- vastuta Hilti otseste, kaudsete, juhuslike ega järgnevate kahjustuste, kahjude või kulutuste eest, mille põhjuseks on seadme kasutamine või kasutamise võimatus.

Välistatud on kaudsed kasutatavuse võ teatud otstarbeks sobivuse garantiid.

Parandamiseks või asendamiseks tuleb s ja/või asjaomased osad saata kohe pära

duse avastamist Hilti müügiesinduse poolt näi datud aadressile.

kiesolev garantii hölmab kõiki Hilti garanteeri-smisauukohustusi ning asendab kõiki varasemaid või samal ajal tehtud garantiikohustusi käsitle-vaid avaldusi ning kirjalikke ja suulisi kokkule peid.

12 EÜ-vastavusdeklaratsioon (originaal)

Nimetus: Tolmu-/veeimeja

Tüübitähis: VC 20-U/

VC 20-UM/

VC 40-U/ VC 40-U

Valmistusaasta: 2007

Kinnitame ainuvastutajana, et käesolev to vastab järgmiste direktiivide ja normide tele: 2006/42/EÜ, 2004/108/EÜ, 2011/65/E EN 60335-1, EN 60335-2-69, EN ISO

Hilti Corporation, Feldkircherstrasse 100, FL-9494 Schaan
