KÄYTTÖOHJE VC 20U(M) HILTI

8.5 Gerät schliessen

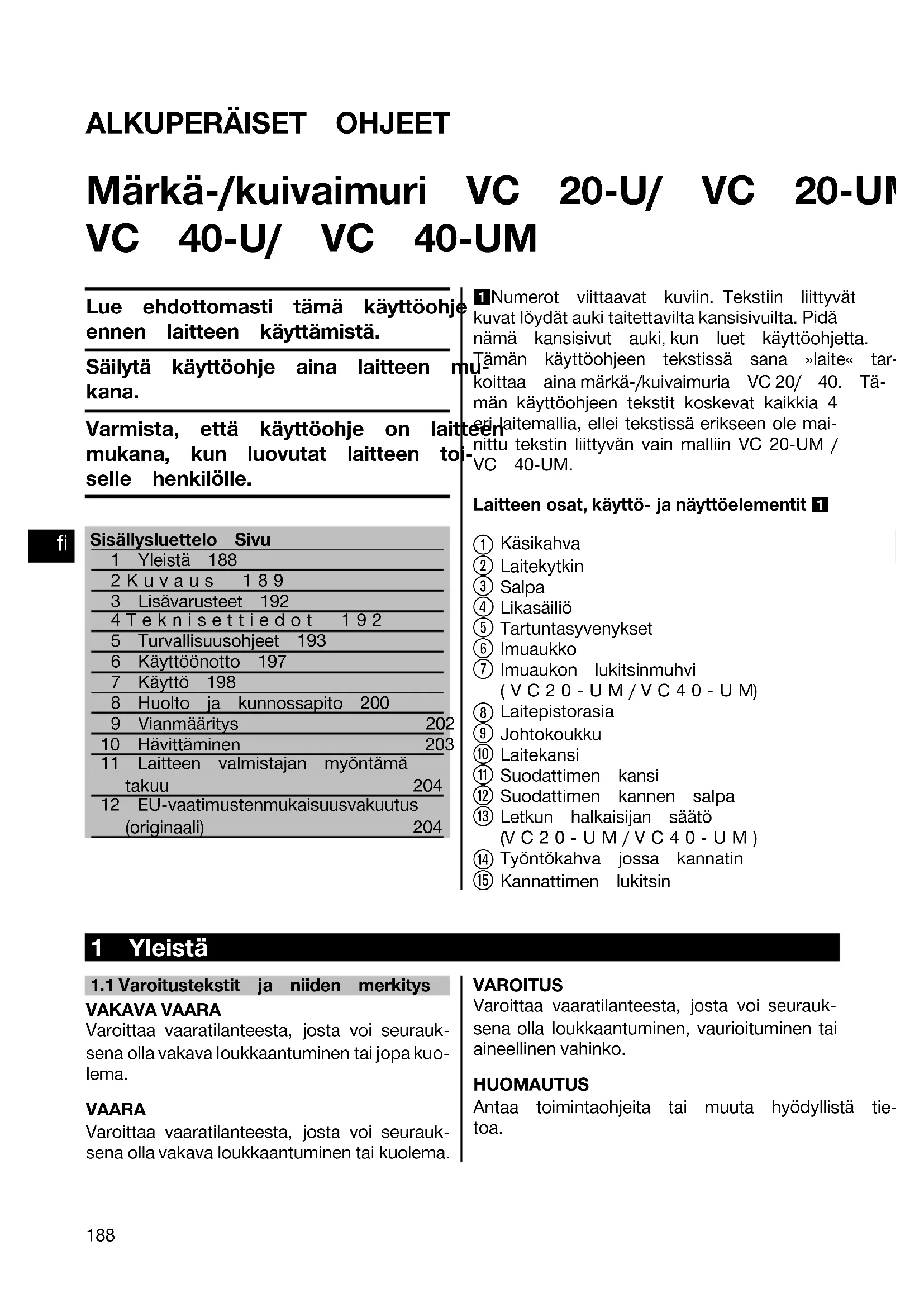

Printed: 08.07.2013 | Doc-Nr: PUB / 5071294 / 000 / 02ALKUPERÄISET OHJEET Märkä-/kuivaimuri VC 20‑U/ VC 20‑UM/ VC 40‑U/ VC 40‑UM Lue ehdottomasti tämä käyttöohjeennen laitteen käyttämistä.Säilytä käyttöohje aina laitteen mu-kana.Varmista, että käyttöohje on laitteenmukana, kun luovutat laitteen toi-selle henkilölle.Sisällysluettelo Sivu1 Yleistä 1882Kuvaus 1893 Lisävarusteet 1924Teknisettiedot 1925 Turvallisuusohjeet 1936 Käyttöönotto 1977 Käyttö 1988 Huolto ja kunnossapito 2009 Vianmääritys 20210 Hävittäminen 20311 Laitteen valmistajan myöntämätakuu 20412 EU-vaatimustenmukaisuusvakuutus(originaali) 2041 Numerot viittaavat kuviin. Tekstiin liittyvät kuvatlöydätaukitaitettavilta kansisivuilta. Pidä nämä kansisivut auki, kun luet käyttöohjetta.Tämän käyttöohjeen tekstissä sana »laite« tar-koittaa aina märkä-/kuivaimuria VC 20/ 40. Tä- män käyttöohjeen tekstit koskevat kaikkia 4 eri laitemallia, ellei tekstissä erikseen ole mai- nittu tekstin liittyvän vain malliin VC 20‑UM / VC 40‑UM. Laitteen osat, käyttö- ja näyttöelementit 1

Käsikahva Laitekytkin Salpa Likasäiliö Tartuntasyvenykset Imuaukko Imuaukon lukitsinmuhvi(VC20‑UM/VC40‑UM) Laitepistorasia Johtokoukku Laitekansi Suodattimen kansi Suodattimen kannen salpa Letkun halkaisijan säätö(VC20‑UM/VC40‑UM) Työntökahva jossa kannatin Kannattimen lukitsin 1 Yleistä

1.1 Varoitustekstit ja niiden merkitysVAKAVA VAARA

Varoittaa vaaratilanteesta, josta voi seurauk- sena olla vakava loukkaantuminen tai jopa kuo- lema.VAARA Varoittaa vaaratilanteesta, josta voi seurauk- sena olla vakava loukkaantuminen tai kuolema. VAROITUS Varoittaa vaaratilanteesta, josta voi seurauk- sena olla loukkaantuminen, vaurioituminen tai aineellinen vahinko.HUOMAUTUSAntaa toimintaohjeita tai muuta hyödyllistä tie- toa.

Printed: 08.07.2013 | Doc-Nr: PUB / 5071294 / 000 / 021.2 Symboleiden ja muiden huomautusten merkitys Kieltosymbolit Kuljettami- nen nosturilla kielletty Varoitussymbolit Yleinen varoitus Vaara: syövyttäviä aineita Vaara: vaarallisen korkea sähköjännite Vaara: räjäh- dysherkkiä aineita Ohjesymbolit Käytä suoja- vaatteita Käytä suojalaseja Käytä suoja- käsineitä Käytä suoja- kypärää Käytä kuu- losuojaimia Käytä turvakenkiä Käytä hengi- tyssuojainta Symbolit Lue käyttöohje ennen käyttämistä Jätteet toimitettava kierrätyk- seen Laitteessa VAKAVA VAARA: Tämä laite sisältää tervey- delle vaarallisia pölyjä. Tyhjentämiset ja huol- totyöt, mukaan lukien pölypussin irrottaminen, saa tehdä vain ammattitaitoinen henkilö, joka käyttää asianmukaista henkilökohtaista suoja- varustusta. Laitetta ei saa kytkeä päälle, en- nen kuin koko suodatinjärjestelmä on asen- nettupaikalleenjaimutehovalvonnantoiminta on tarkastettu. Laitteen tunnistetietojen sijainti Tyyppimerkinnän ja sarjanumeron löydät lait- teen tyyppikilvestä. Merkitse nämä tiedot myös käyttöohjeeseen ja ilmoita nämä tiedot aina kun otat yhteyttä Hilti-myyntiedustajaan tai Hilti- asiakaspalveluun. Tyyppi: Sarjanumero: 2Kuvaus

2.1 Tarkoituksenmukainen käyttö

VC 20/40 on yleismallinen teollisuusimuri, joka on varustettu kuivapölyn tehokkaalla erotusjärjes- telmällä. Laite soveltuu sekä kuiva- että märkäimurointiin. Laite soveltuu kiviainespitoisen porauslietteen märkäimurointiin käytettäessä Hilti- timanttiporakruunuja tai Hilti-timanttisahoja sekä suurten kiviainespitoisten pölymäärien kuivaimurointiin käytettäessä Hilti-timanttihiomalaitteita, katkaisulaikkoja, poravasaroita ja kuivaporakruunuja. Lisäksi laitetta voidaan käyttää nestemäisten työstöjätteiden poistamiseen.

Printed: 08.07.2013 | Doc-Nr: PUB / 5071294 / 000 / 02Se soveltuu myös kiviainespitoisen porauslietteen imurointiin. Laite (VC 20‑UM, VC 40‑UM) soveltuu kuivien, ei-syttyvien pölyjen sekä nesteiden, puupölyjen ja sellaisten terveydelle vaarallisten pölyjen imurointiin, joiden työpaikkapitoisuusraja-arvot (esimer- kiksi MAK‑ tai AGW‑arvot) ovat ≧0,1 mg/m³ (pölyluokka M). Imuroitavan pölyn vaarallisuudesta riippuen laitteessa pitää käyttää imurointitehtävään soveltuvia suodattimia. Laitteella VC 20‑UM tai VC 40‑UM saa imuroida normin IEC 60335-2-69 (luokkaM)mukaisia terveydelle vaarallisia pölyjä. Muiden terveydelle vaarallisten aineiden imurointi on kielletty. Öljyn ja muiden nestemäisten aineiden imurointi on kielletty, jos niiden lämpötila on yli 60°C. Imuroitaessa pölyjä, joille on asetettu työpaikkapitoisuusraja-arvo, työtilan riittävä ilmanvaihto on varmistettava, jos laitteen poistoilma johdetaan takaisin työtilaan (tässä yhteydessä on noudatet- tava kansallisia määräyksiä). Tätä laitetta ei saa käyttää räjähdysvaarallisten aineiden, hehkuvien tai palavien tai syttyvien pölyjen (poikkeus: puulastut), herkästi reagoivien pölyjen (esimerkiksi magnesium-alumiinipöly jne.) ja nesteiden (esimerkiksi bensiini, liuotinaineet, hapot, jäähdytys- ja voitelunesteet jne.) imurointiin. Laitetta ei saa käyttää vaaka-asennossa. VC 20 saa varustuksensa ja imuroidun jätteen kanssa painaa enintään 37 kg. VC 40 saa varustuksensa ja imuroidun jätteen kanssa painaa enintään 55 kg. Laitetta ei saa käyttää tikkaiden korvikkeena. Laitetta ei saa käyttää kiinteäasenteisesti jatkuvasti tai automaattisissa tai puoliautomaattisissa laitteistoissa. Ennen laitteen käyttämistä sitä käyttävien henkilöiden pitää olla selvillä laitteen käytöstä, imuroita- vien materiaalien aiheuttamista vaaroista ja imuroidun materiaalin asianmukaisesta hävittämisestä. Laitetta ei saa käyttää veteen upotettuna. Tätä laitetta ei saa käyttää ihmisten tai eläinten puhdistamiseen. Suojaudu staattisen sähkön iskuilta käyttämällä antistaattista imuletkua. Tämä laite soveltuu ammattimaiseen käyttöön esimerkiksi hotelleissa, kouluissa, sairaaloissa, tehtaissa, kaupoissa, toimistoissa ja työlaitevuokraamoissa. Terveydelle vaarallisia materiaaleja (esimerkiksi asbesti) ei saa työstää. Käyttökohteita voivat olla: rakennustyömaa, verstas, saneeraaminen, muutosrakentaminen ja uuden rakentaminen. Noudata käyttöohjeessa annettuja käyttöä, huoltoa ja kunnossapitoa koskevia ohjeita. Loukkaantumisvaaran välttämiseksi käytä laitteessa vain alkuperäisiä Hilti-lisävarusteita ja ‑lisä- laitteita. Laite ja sen varusteet saattavat aiheuttaa vaaratilanteita, jos kokemattomat henkilöt käyttävät laitetta ohjeiden vastaisesti tai muutoin asiattomasti. Laitteeseen ei saa tehdä minkäänlaisia muutoksia.

2.2 Letkun halkaisijan säätö (VC 20‑UM/ VC 40‑UM)

Letkun halkaisija Letkun halkaisijan säätö ∅21mm ∅21 ∅27mm ∅27 ∅36mm ∅36

2.3 Laitteen mukana toimitettava vakiovarustus:

1 Laite ja suodatinelementti 1 Täydellinen imuletku jossa letkulii- täntä, letkumuhvi ja kartiosovitin 1 Pölypussi PE-muovinen VC 20

Printed: 08.07.2013 | Doc-Nr: PUB / 5071294 / 000 / 021 Paperinen pölypussi täydell. VC 40 1 Käyttöohje

2.4 Jatkojohdon käyttö

Käytä vain sellaista jatkojohtoa, jonka käyttö työpaikan olosuhteissa on sallittu ja jonka poikkipinta- ala on riittävä. Muutoin laitteen teho voi olla normaalia heikompi ja johto saattaa ylikuumentua. Tarkasta jatkojohdon mahdolliset vauriot säännöllisin välein. Vaihda vaurioitunut jatkojohto. Johdon suositellut minimipoikkipinta-alat ja max. pituudet laitteelle VC 20/40 käytettäessä yhdessä laitepistorasiaan liitetyn sähkötyökalun kanssa: Johdon poikkipinta-ala 1,5 mm² 2,5 mm² 3,5 mm² Verkkojännite 110 V Ei suositeltava 25 m Ei suositeltava Verkkojännite 220‑240 V 30 m 50 m Ei suositeltava Johdon suositeltu minimipoikkipinta-ala ja max. pituus laitteelle VC 20/40: Johdon poikkipinta-ala 1,5 mm² 2,5 mm² 3,5 mm² Verkkojännite 100 V Ei suositeltava Ei suositeltava 75 m Verkkojännite 110 V 30 m 50 m Ei suositeltava Käytä vain suojajohtimellista jatkojohtoa! Älä käytä jatkojohtoa, jonka poikkipinta-ala on 1,25 mm² tai 2 mm².

2.5 Jatkojohdon käyttö ulkona

Jos työskentelet ulkona, käytä vain ulkokäyttöön hyväksyttyä jatkojohtoa.

2.6 Generaattorin tai muuntajan käyttö

Tämä laite voidaan liittää generaattoriin tai rakennustyömaan muuntajaan, jos seuraavat edel- lytykset täyttyvät: Antotehon watteina pitää olla vähintään kaksi kertaa niin suuri kuin laitteen tyyppikilpeen merkitty ottoteho, käyttöjännitteen pitää aina olla rajoissa +5 % ja ‑15 % nimel- lisjännitteestä ja taajuuden välillä 50 ja 60 Hz eikä koskaan yli 65 Hz, ja käytettävissä pitää olla käynnistysvahvistuksellinen jännitteensäädin. Jos liität tämän laitteen generaattoriin tai muuntajaan, älä koskaan käytä samaan aikaan muita koneita tai laitteita. Toisen koneen tai laitteen kytkeminen päälle ja pois päältä voi aiheuttaa ali- ja/tai ylijännitepiikin, joka saattaa vahingoittaa laitetta.

2.7 Lisävarusteiden käyttöohjeita

Lisävarusteet Käyttötapa Pölypussi PE-muovinen VC 20/40 Kiviaineksiin liittyvät käyttökohteet, märkä ja kuiva Paperinen pölypussi VC 20/ VC 40 Puuhun liittyvät käyttökohteet Kuitusuodatin VC 20/40 Kuiva Suodatinelementti VC 20/40 Pääasiassa kuiva Suodatinelementti PES VC 20/40 Märkä ja kuiva Imuletku 27 X 3,5 m AS Erityisesti kuivaimurointiin Imuletku 36 mm staattinen täydell. Märkä ja kuiva Imuletku 36 x 5 m AS Erityisesti kuivaimurointiin Malleissa VC 20‑UM ja VC 40‑UM on ehdottomasti käytettävä 1 tarviketta (muovinen pölypussi tai paperinen pölypussi tai kuitusuodatin)!

Printed: 08.07.2013 | Doc-Nr: PUB / 5071294 / 000 / 023 Lisävarusteet Varaosia, työkaluja ja lisävarusteita voi hankkia Hilti-myyntiorganisaation kautta. Nimi Tuotenumero, kuvaus Pölypussi PE-muovinen VC 20 203854 Pölypussi PE-muovinen VC 40 203852 Paperinen pölypussi täydell. VC 20 203858 Paperinen pölypussi täydell. VC 40 203856 Kuitusuodatin VC 20 203859 Kuitusuodatin VC 40 203857 Suodatinelementti VC 20/40 203862 Suodatinelementti PES VC 20/40 203863 Imuletku antistaattinen 27 mm pituus 3,5 m 203865 Imuletku 36 mm staattinen täydell. 203866 Imuletku 36 mm pituus 5 m 203867 Lisävarustesetti 203868, 1 kaari, 2 jatkoputkea, 1 lattiasuutin jossa lamellihuulet ja 1 harjasarja Letkuliitäntä Kartiosovitin 203878 Työntökahva (vain VC 40) 203870 Työntökahva DPC 20 (vain VC 40) 203871 4 Tekniset tiedot Oikeudet teknisiin muutoksiin pidätetään! Nimellis- jännite 100 V 110 V 110 V 220… 240 V 220...240 V /CH 220...240 V /GB Nimellisot- toteho 1200 W 1100 W 1100 W 1200 W 1200 W 1200 W Sähkö- työkalun liittämiseen tarkoitetun laitepis- torasian (jos va- rusteena) liitäntäteho 1600 W 2400 W 1100 W 1800 W Verkko- liitäntä (tyyppi) VCTF 3x2,0 mm² A07 QQ‑F 3/12AWG H07 BQ‑F 3G 1,5 mm² H07 RN‑F 3G 1,5 mm² H07 RN‑F 3G 1,5 mm² H07 RN‑F 3G 1,5 mm² Nimellisottoteho 1100 W 1200 W Max. imuteho (ilma) VC 20‑U / VC 40‑U 61 l/s 61 l/s

Printed: 08.07.2013 | Doc-Nr: PUB / 5071294 / 000 / 02Nimellisottoteho 1100 W 1200 W Max. imuteho (ilma) VC 20‑UM / VC 40‑UM 135 m³/h 145 m³/h Max. alipaine VC 20‑U / VC 40‑U 23 kPa 23 kPa Max. alipaine VC 20‑UM / VC 40‑UM 18,5 kPa 22 kPa Laite VC 20‑U/ VC 20‑UM VC 40‑U/ VC 40‑UM Verkkovirran taajuus 50…60 Hz 50…60 Hz Paino EPTA‑menettelyn 01/2003 mukaisesti 12,9 kg/ 13,0 kg 14,6 kg/ 14,7 kg Mitat (P x L x K) 505 mm X 380 mm X 500 mm 505 mm X 380 mm X 610 mm Verkkojohto 7,5 m 7,5 m Säiliön tilavuus 21 l 36 l Pölyn imurointimäärä 23 kg 40 kg Veden imurointimäärä 13,5 l 25 l Imuletkun halkaisija (kiertyvä muhvi imupuolella; laitemuhvi laitteen puolelle) Pituus 5 m: 36 mm Pituus 3,5 m: 27 mm Pituus5m:36mm Pituus 3,5 m: 27 mm Ilmanlämpötila -10…+40°C -10…+40°C Suodattimen automaattisen puhdistuksen väli 15 s 15 s Laitetta ja sen käyttöä koskevat tiedot Suojausluokka Suojausluokka I Suojausluokka IP X4 roiskevesisuojattu Meluarvot (mittausnormina EN 60335‑-2‑-69): Tyypillinen A‑painotettu melupäästön äänen- painetaso 71 dB (A) Mainitun melutason epävarmuus 2,5 dB (A) 5 Turvallisuusohjeet

5.1 Yleisiä turvallisuusohjeita

a) Tämän käyttöohjeen eri kappaleissa an- nettujen turvallisuusohjeiden lisäksi on aina ehdottomasti noudatettava seuraa- via ohjeita. b) Lue kaikki ohjeet! Ohjeiden noudatta- matta jättäminen voi aiheuttaa sähköis- kun, tulipalon ja/tai vakavan loukkaantu- misen. c) Kun käytät tätä laitetta jonkin muun lait- teen tai koneen kanssa, lue ensin kysei- sen sähkötyökalun käyttöohje ja noudata kaikkia annettuja ohjeita.

5.2 Käyttäjälle asetettavat vaatimukset

a) Ole valpas, kiinnitä huomiota työskente- lyysi ja noudata tervettä järkeä laitetta käyttäessäsi. Älä käytä laitetta, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Hetkellinenkin varomattomuus laitetta

Printed: 08.07.2013 | Doc-Nr: PUB / 5071294 / 000 / 02käytettäessä saattaa aiheuttaa vakavia vammoja.

Käytä työhösi soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liik- kuvista osista. Väljät vaatteet, korut ja pit- kät hiukset voivat takertua liikkuviin osiin. c) Käytä suojavarusteita. Käytä aina suoja- laseja. Suojavarusteet, kuten hengityssuo- jain, luistamattomat turvajalkineet, kypärä ja kuulosuojaimet pienentävät laitteen käyttö- tilanteesta riippuen loukkaantumisriskiä oi- kein käytettyinä. d) Jos pölynimu- ja keräilylaitteita voidaan asentaa, sinun on tarkastettava, että ne on liitetty ja että niitä käytetään oikealla tavalla. Pölynpoistovarustuksen käyttö vä- hentää pölyn aiheuttamia vaaroja. e) Laite on tarkoitettu ammattikäyttöön. f) Laitetta saa käyttää, huoltaa tai korjata vain valtuutettu,koulutettuhenkilö. Käyt- täjän pitää olla hyvin perillä laitteen käyt- töön liittyvistä vaaroista. g) Ole erityisen varovainen, jos teet työtä portailla tai tikkailla seisten.

Älä työnnä laitteen aukkoihin mitään. Älä käytä laitetta, jos aukot ovat tukossa. Pidä aukot puhtaina pölystä, langanpät- kistä, hiuksista ja kaikesta, mikä voi hai- tata ilman virtausta.

5.3 Työpaikan asianmukaiset olosuhteet

a) Varmista työpaikan hyvä valaistus. b) Varmista työpisteesi hyvä ilmanvaihto. Työpisteen huono ilmanvaihto saattaa pö- lykuormituksen vuoksi aiheuttaa terveysris- kin. c) Pidä työskentelyalueesi hyvässä järjestyksessä ja vapaana esineistä, joihin saattaisit loukata itsesi. Työskentelyalueen epäjärjestys lisää onnettomuusriskiä. d) Säilytä sähkötyökalut, laitteet ja koneet poissa lasten ulottuvilta, kun niitä ei käy- tetä. Älä anna laitetta tai konetta sel- laisten henkilöiden käyttöön, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Laitteet ja koneet ovat vaa- rallisia sellaisen henkilön käytössä, jonka fyysiset, aistinvaraiset tai henkiset kyvyt ovat rajoittuneet. e) Pidä lapset ja sivulliset loitolla laitetta käyttäessäsi. Voit menettää laitteesi hallin- nan huomiosi suuntautuessa muualle.

Älä työskentele laitteella räjähdysalt- tiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkölaitteet synnyttävät kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.

Älä työskennellessäsi anna muiden hen- kilöiden koskea laitteeseen tai sen jatko- johtoon. h) Vältä vaikeita työskentelyasentoja. Var- mista, että seisot tukevalla alustalla ja säilytät aina tasapainosi.

i) Käytä pitäväpohjaisia jalkineita.

j) Kun työskentelet, ohjaa verkkojohto, jat- kojohto ja imuletku aina laitteesta pois taaksepäin. Siten vältät vaaran kompastua työnteon aikana. k) Työskentelyn lopuksi kokoa verkkojohto, jatkojohto ja imuletku aina pois tieltä. Siten vähennät kompastumisten vaaraa.

Älä kuljeta laitetta nosturilla. m) Varmista ennen laitteen pistokkeen verk- kopistorasiaan liittämistä, että laitteen käyttökytkin ei ole päällä.

5.4 Yleiset turvallisuustoimenpiteet

Käytä työhön sopivaa laitetta. Älä käytä laitetta muihin töihin kuin mihin se on tar- koitettu, vaan käytä sitä aina käyttötar- koituksen mukaisiin töihin, ja varmista, että se on moitteettomassa kunnossa.

Älä koskaan jätä laitetta ilman valvontaa.

Ota ympäristötekijät huomioon. Älä käytä laitetta paikoissa, joissa on tulipalo- tai räjähdysvaara. d) Suojaa laite pakkaselta. e) HUOMIO - Säilytä laite aina turvallisessa paikassa, kun et käytä sitä. Kun laitetta ei käytetä, säilytä laite kuivassa paikassa kor- kealla tai lukitussa laatikossa, jotta lapset eivät pääse käsiksi laitteeseen. f) M-pölyluokan imurin imuaukko on suljet- tava lukitsinmuhvilla laitteen kuljettami- sen ajaksi, tai kun laite ei ole käytössä.

Printed: 08.07.2013 | Doc-Nr: PUB / 5071294 / 000 / 02g) Irrota laitteen pistoke verkkopisto- rasiasta aina, kun et käytä laitetta (esimerkiksi taukojen ajaksi) tai kun huollat tai kunnostat laitetta tai vaihdat suodatinta. h) Kytke laite aina pois päältä siirtämisen ja kuljettamisen ajaksi.

i) Tarkasta laitteen ja lisävarusteiden

mahdolliset vauriot. Ennen käyttämistä tarkasta huolellisesti, että suojalaitteet tai lievästi vaurioituneet osat toimivat moitteettomasti ja tarkoituksensa mukaisesti. Tarkasta, että liikkuvat osat toimivat moitteettomasti eivätkä ota kiinni mihinkään ja että osat ovat kunnossa. Kaikkien osien pitää olla kun- nolla asennettuna ja moitteettomassa toimintakunnossa, jotta laite voi toimia kunnolla. Vaurioituneet suojalaitteet ja osat on korjattava tai vaihdettava ammattitaitoisessa erikoiskorjaamossa, ellei käyttöohjeessa muita ohjeita anneta. j) Tarkasta, että suodatin on oikein paikal- laan. Varmista, että suodatin on ehjä. k) Anna koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy kor- jauksiin vain alkuperäisiä varaosia. Siten varmistat, että sähkötyökalu säilyy turvalli- sena. l) Irrota pistoke pistorasiasta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi. Tämä turvatoimenpide estää sähkötyökalun tahattoman käynnistysriskin. m) Käytä laitteita, koneita, tarvikkeita, vaih- totyökaluja jne. näiden ohjeiden mukai- sesti ja tavalla, joka on määrätty erityi- sesti kyseiselle laitteelle tai koneelle. Ota tällöin työolosuhteet ja suoritettava työ- tehtävä huomioon. Laitteiden ja koneiden käyttö muuhun kuin niille määrättyyn käyt- töön saattaa johtaa vaarallisiin tilanteisiin.

Älä aja imurilla verkkojohdon yli. o) Vesimäärän rajoitin on käyttöohjeen ohjeiden mukaisesti säännöllisin välein puhdistettava harjalla ja samalla on etsittävä mahdollisia vauriokohtia.

5.5 Mekaaniset vaaratekijät

a) Noudata laitteesi huollosta ja kunnossa- pidosta annettuja ohjeita. b) Hoida koneesi ja laitteesi huolella. Tarkista, että liikkuvat osat toimivat moitteettomasti eivätkä ole puris- tuksessa, ja tarkasta myös, ettei sähkötyökalussa ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa haitallisesti sähkötyökalun toimintaan. Korjauta mahdolliset viat en- nen käyttämistä. Usein loukkaantumisten ja tapaturmien syynä on sähkötyökalujen laiminlyöty huolto.

5.6 Sähkön aiheuttamat vaaratekijät

a) Liitäntäpistokkeen pitää sopia pistorasi- aan. Pistoketta ei saa muuttaa millään tavalla. Älä käytä pistorasia-adaptereita suojamaadotettujen koneiden ja laittei- den yhteydessä. Alkuperäisessä kunnossa olevat pistokkeet ja sopivat pistorasiat vä- hentävät sähköiskun vaaraa. b) Liitä pistoke sopivaan maadotettuun pis- torasiaan, joka on asianmukaisesti asen- nettu ja joka täyttää kaikki paikalliset määräykset. c) Jos et ole varma onko pistorasia turval- lisesti maadotettu, tarkastuta se sähkö- asennusten ammattilaisella. d) Vältä koskettamasta sähköä johtaviin pintoihin kuten putkiin, pattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara kasvaa, jos kehosi on maadotettu.

Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudelle. Vedentunkeutuminensäh- kötyökalun sisäänkasvattaa sähköiskunris- kiä. f) Tarkasta laitteen verkkojohdon kunto säännöllisesti, ja jos havaitset vaurioita, vaihdata verkkojohto Hilti-huollossa. Tarkasta mahdollisen jatkojohdon kunto säännöllisesti, ja vaihda johto, jos havaitset vaurioita.

Printed: 08.07.2013 | Doc-Nr: PUB / 5071294 / 000 / 02g) Tarkasta laitteen ja lisävarusteiden moit- teeton kunto. Älä käytä laitetta tai lisä- varustetta, jos se on vaurioitunut, siitä puuttuu osia tai jos käyttöelementit eivät toimi kunnolla. h) Jos laitteen verkkojohto tai jatkojohto vaurioituu työskentelyn aikana, älä kos- keta johtoa. Irrota laitteen pistoke verk- kopistorasiasta. Liitäntäjohdot ja jatkojoh- dot aiheuttavat sähköiskun vaaran, jos ne ovat vaurioituneet.

i) Verkkojohtoa saa käyttää vain käyttöoh-

jeessa mainittujen mallien liittämiseen. j) Vaurioituneet kytkimet on vaihdettava Hilti-huollossa. Älä käytä laitetta, jonka kytkimet eivät toimi kunnolla. k) Korjauta laite vain ammattitaitoisessa erikoiskorjaamossa (Hilti-huolto), jotta korjauksissa käytetään alkuperäisiä varaosia; muutoin laitteen käyttäjän onnettomuusriski saattaa kasvaa.

Älä käytä verkkojohtoa väärin. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoit- tuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa. m) Kun käytät sähkölaitetta ulkona, käytä ainoastaan ulkokäyttöön hyväksyttyä jat- kojohtoa. Ulkokäyttöön soveltuvan jatko- johdon käyttö pienentää sähköiskun vaa- raa. n) Jos virransaanti katkeaa: Kytke laite pois päältä ja irrota sen verkkopistoke. o) Jos käytät monipistorasiallista jatkojoh- toa, vältä useampien laitteiden ja konei- den samanaikaista käyttämistä. p) Käytä laitepistorasiaa vain käyttöoh- jeessa määritettyihin tarkoituksiin.

Älä koskaan puhdista imurin pintaa ve- sisuihkulla: voit aiheuttaa tapaturmavaa- ran ja vaurioittaa laitetta. r) Verkko- ja jatkojohdon sekä laitteen pis- torasiaan liitettävän johdon pistokkeiden pitää olla roiskevesisuojattuja. s) Irrota verkkojohto verkkopistorasiasta aina pistokkeesta vetämällä (älä koskaan vedä tai nykäise johdosta).

Älä koskaan liikuta imuria verkkojoh- dosta vetäen.

Älä käytä laitetta, jos se on likainen tai märkä. Laitteen pintaan kertynyt pöly, etenkin sähköä johtavien materiaalien pöly, tai kosteus saattavat epäsuotuisissa tilanteissa aiheuttaa sähköiskun. Tarkastuta likaantunut laite säännöllisin välein Hilti-huollossa, ja etenkin jos työstät sähköä johtavia materiaaleja usein.

v) Varmista, ettei johto ole sotkussa.

Älä koske pistorasiaan tai lisälaitteeseen märillä käsillä.

a) Imuria ei saa käyttää palavien tai räjäh- tävien pölyjen (magnesium-alumiinipöly jne.) imurointiin. b) Pölyluokan M laite soveltuu kuivien, ei-syttyvien pölyjen sekä puupölyjen ja sellaisten terveydelle vaarallisten pölyjen imurointiin, joiden työpaikkapitoisuusraja- arvot ovat ≧0,1mg/m³. Imuroitavan pölyn vaarallisuudesta riippuen laitteessa pitää käyttää imurointitehtävään soveltuvia suodattimia. c) Imuria ei saa käyttää palavien, räjäh- tävien tai herkästi reagoivien nesteiden imurointiin (esimerkiksi jäähdytys- ja voi- teluaineet, bensiini, liuotinaineet, hapot (pH < 5), emäkset (pH > 12,5) jne.) d) Kytke laite hetipoispäältä, jos sensisältä tulee vaahtoa tai nestettä.

Varo, ettet kosketa alkalisia tai happa- mia nesteitä. Huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, huuhtele silmät runsaalla vedellä ja lisäksi mene lääkäriin. f) Käytä suojakäsineitä, kun imuroit kuu- mia, enintään 60°C:n lämpöisiä työstö- jätteitä.

Älä imuroi kappaleita, jotka voivat pöly- pussin läpi aiheuttaa vammoja (esimer- kiksi teräviä tai teräväreunaisia esineitä).

5.8 Lämmön aiheuttamat vaarat

Imuria ei saa käyttää kuumien, > 60°C:n lämpötilaisten materiaalien (tupakantumpit, kuuma tuhka jne.) imurointiin.

Printed: 08.07.2013 | Doc-Nr: PUB / 5071294 / 000 / 025.9 Henkilökohtaiset suojavarusteet a) Laitteen käyttämisen aikana laitteen käyttäjän ja välittömässä läheisyydessä olevien henkilöiden on käytettävä soveltuvia suojalaseja, suojakypärää, kuulosuojaimia, suojakäsineitä, turvakenkiä ja hengityssuojainta (P2). b) Käytä suojavaatteita imuroidessasi ki- viainespohjaista porauslietettä ja vältä ihokosketusta (pH>9 syövyttävä) 6 Käyttöönotto VAROITUS Verkkojännitteen pitää olla sama kuin tyyp- pikilpeen on merkitty. Varmista, ettei laitetta ole liitetty verkkojännitteeseen. VAKAVA VAARA Liitä laite aina vain maadotettuun pistorasi- aan. VAROITUS Varmistaainaimurin tukeva paikallaan pysy- minen kytkemällä imurin pyöräjarrut päälle. VAROITUS Kun asetat laitekantta paikalleen, varo, et- tet jätä käsiäsi puristuksiin ja ettet vaurioita verkkojohtoa.

6.1 Jatkojohdon ja generaattorin tai

muuntajan käyttö Ks. kappale "Kuvaus / Jatkojohdon käyttö".

6.2 Ensimmäinen käyttöönotto 2

1. Avaa kaksi salpaa.

2. Nosta laitekansi irti likasäiliöstä.

3. Poista tarvikkeet säiliöstä ja pakkauksesta.

HUOMAUTUS Jos imuroit pölyjä, joiden työpaikkapitoisuusraja-arvo on ≧ 0,1 mg/m³, käytä M-luokituksen mukaista mallia. Laita säiliöön käyttöohjeen mukaisesti kiviainespölyjä varten kuitusuodatin tai muovinen pölypussi tai puulastuja varten paperinen pölypussi. HUOMAUTUS Vaarattomien pölyjen imu- roimiseksi: Laita pölypussiinpainetunkäyt- töohjeen mukaisesti säiliöön muovinen pö- lypussi.

4. Aseta laitekansi likasäiliötä vasten.

5. Lukitse kaksi salpaa.

6. Varmista, että laitekansi on oikein asen-

nettu ja lukittu paikalleen.

7. Liitä imuletku laitteeseen.

6.2.1 Paperisen pölypussin asettaminen

paikalleen puulastujen imurointia varten 3

1. Avaa kaksi salpaa.

2. Nosta laitekansi irti likasäiliöstä.

3. Aseta uusi paperinen pölypussi säiliöön.

4. Aseta laitekansi likasäiliötä vasten.

5. Lukitse kaksi salpaa.

6. Varmista, että laitekansi on oikein asen-

nettu ja lukittu paikalleen.

Printed: 08.07.2013 | Doc-Nr: PUB / 5071294 / 000 / 027. Liitä imuletku laitteeseen.

6.3 Power Conditioner

VAROITUS Kun laitat Power Conditionerin työntökah- van U-profiiliin, varmista, että pistorasia osoittaa ylöspäin ja jousi lukittuu. VAROITUS Loukkaantumisten välttämiseksi irrota Power Conditioner ja työkalu kannattimesta ennen imurointijätteen tyhjentämistä ja ennen imurin kuljettamista.

VAKAVA VAARA M-pölyluokan imurin imuaukko on suljet- tava lukitsinmuhvilla laitteen kuljettamisen ajaksi, tai kun laite ei ole käytössä. VAKAVA VAARA Laitetta saa siirtää tai kuljettaa vain kun se on täysin pysähtynyt. Täysinäistä laitetta ei saa siirtää kantamalla. Tyhjennä laite ennen sen kantamista toiseen paikkaan. Jos laitetta on käytetty nesteen imurointiin, sitä ei saa kallistaa eikä kuljettaa kyljellään. Kuljettamista varten voit liittää letkun päät toi- siinsa kartiosovittimella. 7 Käyttö VAARA M-pölyluokan imuria koskien: Jos olet imu- roinut vaarallisia aineita sisältävässä ympä- ristössä, imuroi laitteen ulkopinnat ja pyyhi ne puhtaiksi tai pakkaa laite tiiviisti ennen kuin viet sen pois työskentelyalueelta. Lait- teen kaikki osat luokitellaan saastuneiksi, kun ne tuodaan pois vaarallisia aineita si- sältäneestä työympäristöstä, ja tarvittaviin toimenpiteisiin on ryhdyttävä, jotta pölyn le- viäminen estetään. VAARA Hätätapauksessa (esimerkiksi kun suoda- tin rikkoutunut) kytke laite pois päältä, ir- rota pistoke pistorasiasta ja tarkastuta laite ammattitaitoisessa huollossa ennen käytön jatkamista. VAROITUS M-pölyluokan imuria koskien: HUOMIO: Tämä laite sisältää terveydelle vaarallista pölyä. Tyhjentämiset ja huoltotyöt, mukaan lukien pölypussin/-säiliön hävittäminen, saa tehdä vain ammattitaitoinen henkilö, joka käyttää asianmukaista suojavarustusta. Laitetta ei saa käyttää ilman sen täydellistä suodatus- järjestelmää. VAROITUS Varmista aina imurin tukeva paikallaan pysy- minen kytkemällä imurin pyöräjarrut päälle.

7.1 Imuletkun halkaisijan säätö

(VC20‑UM/VC40‑UM) Kuivan, ei-syttyvän ja työpaikkapitoisuusraja- arvollisen pölyn ja puupölyjen imuroimiseksi sovita imuletkun halkaisija imuletkun halkaisi- jan säätimellä. Ks. kappale: 2.2 Letkun halkaisijan säätö (VC20‑UM/VC40‑UM)

7.2 Käyttö ilman laitepistorasian

käyttämistä HUOMAUTUS Varmista ennen pistokkeen verkkopistorasiaan liittämistä, että laite on kytketty pois päältä (laitekytkin asennossa "OFF").

1. Liitä pistoke verkkopistorasiaan.

2. Kierrä laitekytkin asentoon "ON".

7.3 Käyttö laitepistorasiaa käytettäessä

VAKAVA VAARA Pistorasia on tarkoitettu vain sähkötyökalun liit- tämiseksi suoraan imuriin.

Printed: 08.07.2013 | Doc-Nr: PUB / 5071294 / 000 / 02HUOMAUTUS Varmista ennen verkkopistorasiaan liittämistä, että sähkötyökalu on kytketty pois päältä. HUOMAUTUS Kun laitepistorasiaan on liitetty sähkötyökalu, noudata sen käyttöohjeen ohjeita ja turvalli- suusohjeita. HUOMAUTUS Tarkasta, että liitettävän sähkötyökalun max. ottoteho on pienempi kuin laitepistorasian max. teho (taulukko "Tekniset tiedot" ja laitepistora- siassa oleva teksti).

1. Irrota laitteen pistoke verkkopistorasiasta.

2. Liitä sähkötyökalun verkkopistoke laitepis-

3. Liitä laitteen pistoke verkkopistorasiaan.

4. Kierrä laitekytkin asentoon "AUTO".

5. Kytke sähkötyökalu päälle.

HUOMAUTUS Sähkötyökalun pois päältä kytkemisen jälkeen laite toimii vielä hetken, jotta imuletkussa oleva pöly imuroituu säi- liöön.

7.4 Kuivien pölyjen imurointi

HUOMAUTUS Ennen kuivien pölyjen ja etenkin kiviainespitois- ten pölyjen imurointia varmista, että säiliössä on aina oikeanlainen pölypussi (Hilti-tarvike). Imuroitu materiaali on siten helppo ja siisti hä- vittää. VAROITUS Imuroitu jäte on hävitettävä lakimääräysten mukaisesti. VAROITUS Älä koskaan imuroi ilman suodatinelement- tiä. VAROITUS Kun asetat laitekantta paikalleen, varo, et- tet jätä käsiäsi puristuksiin ja ettet vaurioita verkkojohtoa. Varmista, että suodatinelementti on kuiva. Kos- tea suodatinelementti tukkeutuu nopeasti kui- vaa pölyä imuroitaessa. Tämän vuoksi suoda- tinelementti pitää pestä ja kuivata ennen kuivai- murointia, tai laitteeseen on vaihdettava kuiva suodatinelementti.

7.4.1 Paperisen pölypussin /

kuitusuodattimen vaihto VAKAVA VAARA Varo, ettei pussin läpi tunkeudu ulos kappa- leita, joihin saattaisit loukata itsesi. VAROITUS Imuroitu jäte on hävitettävä lakimääräysten mukaisesti.

1. Irrota pistoke verkkopistorasiasta.

2. Avaa kaksi salpaa.

3. Nosta laitekansi irti likasäiliöstä.

5. Sulje pussimuhvi luistilla tai kuitusuodatin

6. Puhdista likasäiliö kankaalla.

7. Kiinnitä uusi pölypussi / kuitusuodatin säi-

8. Aseta laitekansi likasäiliötä vasten.

9. Lukitse kaksi salpaa.

7.4.2 Muovisen pölypussin vaihto 4

VAROITUS Imuroitu jäte on hävitettävä lakimääräysten mukaisesti.

1. Irrota pistoke verkkopistorasiasta.

2. Avaa kaksi salpaa.

3. Nosta laitekansi irti likasäiliöstä.

4. Sulje muovinen pölypussi stanssattujen

reikien alapuolelta johtositeellä.

5. Poista muovinen pölypussi.

6. Puhdista likasäiliö kankaalla.

7. Kiinnitä uusi muovinen pölypussi säiliöön

(pussiin painettujen ohjeiden mukaisesti).

8. Aseta laitekansi likasäiliötä vasten.

9. Lukitse kaksi salpaa.

7.5 Nesteiden imurointi

VAROITUS Älä koskaan imuroi ilman suodatinelement- tiä.

7.5.1 Ennen nesteiden imurointia

1. Poista pölypussi säiliöstä.

2. Tarkasta täyttymisvalvonnan elektrodien li-

kaisuus tai herkkäliikkeisyys ja tarvittaessa puhdista ne harjalla.

Printed: 08.07.2013 | Doc-Nr: PUB / 5071294 / 000 / 027.5.2 Nesteiden imuroinnin aikana Käytä mahdollisuuksien mukaan märkäimu- rointiin erillistä suodatinelementtiä. HUOMAUTUS Mahdollisuuksien mukaan käytä Hilti PES-suodatinelementtiä. Keskeytä imurointi heti ja tyhjennä säiliö, jos vaahtoa alkaa muodostua. Kun säiliön maksimitäytösmäärä saavutetaan, laite kytkeytyy automaattisesti pois päältä.

7.5.3 Nesteiden imuroinnin jälkeen 5

1. Avaa kaksi salpaa.

2. Nosta laitekansi irti likasäiliöstä.

3. Tyhjennä säiliö ja puhdista se vesiletkua

käyttäen, puhdista elektrodit harjalla ja suodatinelementti kuivattamisen jälkeen kädellä pyyhkien.

4. Aseta imurin yläosa erilleen säiliöstä, jotta

suodatinelementti ja säiliö voivat kuivua.

7.6 Merkkiäänisignaali (VC 20‑UM/

VC 40‑UM) Jos ilman virtausnopeus imuletkussa laskee nopeuteen alle 20 m/s, kuuluu turvallisuuden varmistamiseksi varoitusmerkkiääni. Syyt, ks. kappale Vianetsintä.

1. Kytke sähkötyökalu pois päältä.

2. Kierrä laitekytkin asentoon "OFF".

3. Irrota pistoke verkkopistorasiasta.

4. Kiedo virtajohto kiepille ja ripusta se johto-

5. Tyhjennä säiliö ja puhdista laite kostealla

6. Kiedo letku kiepille.

7. Säilytä laite kuivassa tilassa, jossa se on

lisäksi suojassa asiattomalta käytöltä.

7.8 Likasäiliön tyhjentäminen

VAROITUS Loukkaantumisten välttämiseksi irrota Power Conditioner ja työkalu kannattimesta ennen imurointijätteen tyhjentämistä ja ennen imurin kuljettamista.

7.8.1 Likasäiliön tyhjentäminen kuivasta

7.8.1.1 Ennen likasäiliön tyhjentämistä tee

seuraavat toimenpiteet:

1. Irrota pistoke verkkopistorasiasta.

2. Nosta laitekansi irti likasäiliöstä ja laske

kansi tasaiselle alustalle.

7.8.1.2 Likasäiliön tyhjentämisen jälkeen

tee seuraavat toimenpiteet: VAROITUS Kun asetat laitekantta paikalleen, varo, et- tet jätä käsiäsi puristuksiin ja ettet vaurioita verkkojohtoa. Asenna laitekansi säiliön päälle ja sulje kaksi salpaa.

7.8.2 Pölypussittoman säiliön

tyhjentäminen (nesteestä) HUOMAUTUS Imuroitujäte on hävitettävälakimääräysten mu- kaisesti.

1. Tyhjennä säiliö kaatamalla; pidä kiinni tä-

hän tarkoitetuista tartuntasyvennyksistä.

2. Puhdista likasäiliön reunat kostealla kan-

kaalla. 8 Huolto ja kunnossapito VAROITUS M-pölyluokan imuria koskien: HUOMIO: Tämä laite sisältää terveydelle vaarallista pölyä. Tyhjentämiset ja huoltotyöt, mukaan lukien pölypussin/-säiliön hävittäminen, saa tehdä vain ammattitaitoinen henkilö, joka käyttää asianmukaista suojavarustusta. Laitetta ei saa käyttää ilman sen täydellistä suodatus- järjestelmää.

8.1 Suodatinelementin automaattinen

puhdistus HUOMAUTUS Älä puhdista suodatinelementtiä lyömällä tai koputtelemalla sitä kovaa esinettä vasten tai kovalla tai terävällä esineellä kaapimalla. Muu- toin suodatinelementin käyttöikä lyhenee.

Printed: 08.07.2013 | Doc-Nr: PUB / 5071294 / 000 / 02HUOMAUTUS Suodatinelementtiä ei saa puhdistaa paineil- malla. Se voisi aiheuttaa murtumia suodatin- materiaaliin. HUOMAUTUS Suodatinelementti on kulutusosa. Se on vaih- dettava vähintään puolen vuoden välein, run- saassa käytössä useamminkin. Laitteessa on suodatinelementin automaatti- nen puhdistustoiminto, jonka avulla suodatin- elementti voidaan lähes kokonaan puhdistaa kiinni tarttuneesta pölystä. Ilmaisku (sykkivä ääni) puhdistaa suodatinele- mentin automaattisesti. HUOMAUTUS Suodatinelementin puhdistus toimii vain imu- letkun ollessa liitettynä.

8.2 Suodatinelementin vaihto

VAROITUS Älä koskaan imuroi ilman suodatinelement- tiä.

2. Avaa suodattimen kannen salvat.

3. Avaa suodattimen kansi.

4. Irrota suodatinelementti varovasti kannatti-

messaolevista tartuntasyvennyksistä kiinni ottaen.

8.2.2 Suodatinelementin asennus 7

1. Puhdista tiivistepinnat kankaalla.

2. Aseta uusi suodatinelementti paikalleen.

3. Sulje suodattimen kansi kääntämällä kan-

nen lukitsin eteenpäin.

4. Kiinnitä suodattimen kannen salvat.

8.3 Laitteen avaaminen tarkastustöitä

1. Kytke pyöräjarrut päälle.

2. Irrota pistoke verkkopistorasiasta.

3. Avaa kaksi salpaa.

4. Nosta laitekansi irti likasäiliöstä ja laske

kansi tasaiselle alustalle.

8.4 Täytösmäärän valvonnan tarkastus

Tarkasta poiskytkentäkärkien likaisuus ja tar- vittaessa puhdista ne harjalla.

8.5 Laitteen sulkeminen

VAROITUS Kun asetat laitekantta paikalleen, varo, et- tet jätä käsiäsi puristuksiin ja ettet vaurioita verkkojohtoa.

1. Tarkasta laitekannen tiivisteen likaisuus ja

tarvittaessa puhdista tiiviste kankaalla.

2. Aseta laitekansi likasäiliötä vasten.

VAROITUS Irrota pistoke verkkopistorasiasta. Älä koskaan käytä laitetta, jos sen tuuletus- raot ovat tukkeutuneet! Puhdista tuuletusraot varovasti kuivalla harjalla. Puhdista laitteen ul- kopinnat liinalla säännöllisin välein. Älä käytä puhdistamiseen vesisuihkua, paine- tai höyry- painepesuria tai juoksevaa vettä! Muutoin lait- teen sähköturvallisuus vaarantuu. Pidä laitteen kahvat puhtaina öljystä ja rasvasta. Älä käytä silikonia sisältäviä hoitoaineita. M-pölyluokan imuria koskien: Laitetta huollet- taessa ja korjattaessa sitä on käsiteltävä si- ten, ettei Sinulle tai muille henkilöille aiheudu vaaraa. Käytä suodatettua pakkoilmanvaihtoa. Käytä suojavaatteita. Puhdista huoltotyöalue siten, ettei haitallisia aineita pääse ympäris- töön. Jos olet imuroinut vaarallisia aineita sisältä- vässä ympäristössä, imuroi laitteen ulkopinnat ja pyyhi ne puhtaiksi tai pakkaa laite tiiviisti ennen kuin viet sen pois työskentelyalueelta. Varo, ettei laitteeseen kertynyttä vaarallista pö- lyä pääse leviämään muualle. Huolto- ja korjaustöiden yhteydessä pitää kaikki vaihdetutlikaantuneet osat, joita ei saada riittävän hyvin puhdistettua, pakata tiiviisiin pusseihin ja toimittaa jätehuoltomääräysten mukaiseen jätteenkäsittelyyn. Hilti-huollon tai ammattitaitoisen, koulutetun henkilön pitää vähintään kerran vuodessa tehdä M-pölyluokan imurille pölytekninen tutkimus, jossa tarkastetaan esimerkiksi suodattimen vauriot, laitteen ilmatiiviys sekä valvonta- ja käyttölaitteiden toiminta.

Printed: 08.07.2013 | Doc-Nr: PUB / 5071294 / 000 / 028.7 Kunnossapito VAARA Sähköosien korjaustyöt saa tehdä ainoas- taan ammattitaitoinen erikoiskorjaamo. Tarkasta säännöllisin välein laitteen ulkoisten osien sekä kaikkien käyttö- ja hallintalaitteiden kunto ja toiminta. Älä käytä laitetta, jos sen osissa on vaurioita tai jos käyttö- ja hallintalait- teet eivät toimi moitteettomasti. Korjauta laite Hilti-huollossa.

8.8 Tarkastus huolto- ja

kunnossapitotöiden jälkeen Huolto- ja kunnossapitotöiden jälkeen on tar- kastettava, että imuri on koottu oikein ja toimii moitteettomasti. Tarkasta toiminta. 9 Vianmääritys Vika Mahdollinen syy Korjaus Akustinen varoitusmerk- kiääni kuuluu (heikompi imuteho) (VC 20‑UM/ VC 40‑UM). Pölypussi täynnä. Vaihda pölypussi. Ks. kappale: 7.4.2 Muovisen pölypussin vaihto 4 Ks. kappale: 7.4.1 Paperisen pölypussin / kuitusuodattimen vaihto Suodatinelementti pahoin li- kaantunut. Tarvittaessa vaihda suodatin- elementti. Ks. kappale: 8.2 Suodatinele- mentin vaihto Imurin letku tai sähkötyökalun pölysuojus tukossa. Puhdista letku tai pölysuojus. Letkun halkaisija ei vastaa kyt- kimen asentoa. Kytke kytkin letkun halkaisijan mukaiseen asentoon. Ks. kappale: 7.1 Imu- letkun halkaisijan säätö (VC20‑UM/VC40‑UM) Laite puhaltaa pölyä ulos. Suodatinelementti väärin asen- nettu. Asenna suodatinelementti uu- delleen. Suodatinelementti vaurioitunut. Asenna uusi suodatinelementti. Suodattimen tiiviste vaurioitu- nut. Asenna uusi suodatinelementti. Laite kytkeytyy itsestään päälle tai pois päältä tai käyttäjä saa staattisen sähkön iskuja. Staattisen sähkövarauksen purku ei toimi; laitetta ei ole liitetty maadotettuun pistorasi- aan. Liitä laite maadotettuun pisto- rasiaan; käytä antistaattiletkua. Laite ei käynnisty tai laite kytkeytyy pois päältä ly- hyen hetken toimittuaan. Poiskytkentä veden vuoksi on lauennut. Puhdista tunnistimet ja niiden ympäristö harjalla. Moottori ei toimi. Verkkopistorasian sulake pala- nut tai lauennut. Vaihda sulake tai kytke sulake takaisin päälle. Etsi vika, jos sulake palaa tai laukeaa uudel- leen.

Printed: 08.07.2013 | Doc-Nr: PUB / 5071294 / 000 / 02Vika Mahdollinen syy Korjaus Moottori ei toimi. Säiliö täynnä. Kytke laite pois päältä. Tyh- jennä säiliö. Ks. kappale: 7.8.2 Pölypussit- toman säiliön tyhjentäminen (nesteestä) Moottorin lämpösuojaus on lauennut. Kytke laite pois päältä ja anna jäähtyä noin 5 minuutin ajan. Jos moottori ei käynnisty, ota yhteys huoltoon. Moottorin lämpösuojaus kyt- kee moottorin uudelleen pois päältä, koska tuuletusraot ovat tukkeutuneet. Puhdista tuuletusraot varovasti kuivalla harjalla. Moottori ei toimi auto- maattikäytössä. Liitetty laite on rikki tai väärin liitetty. Tarkasta liitetyn laitteen toi- minta, tarvittaessa liitä pistoke kunnolla. Suodatinelementin auto- maattinen puhdistus ei toimi Imuletkua ei ole liitetty. Liitä imuletku. 10 Hävittäminen Hilti-laitteet on pääosin valmistettu kierrätyskelpoisista materiaaleista. Kierrätyksen edellytys on materiaalien asianmukainen erottelu. Hilti (Suomi) Oy ottaa vanhat koneet ja laitteet kierrätettäviksi. Lisätietoja saat Hilti-asiakaspalvelusta tai Hilti-myyntiedustajalta. Koskee vain EU-maita Älä hävitä sähkölaitteita tavallisen sekajätteen mukana! Sähkö- ja elektroniikkalaiteromua koskevan EU-direktiivin ja sen maakohtaisten sovel- lusten mukaisesti käytetyt sähkölaitteet ja akut on toimitettava erilliskeräyspisteeseen ja ohjattava ympäristöystävälliseen kierrätykseen. Porauslietteen hävittäminen Ympäristönsuojelun kannalta porauslietteen johtaminen viemäriin ilman esikäsittelyä on ongel- mallista. Ota alueellisilta viranomaisilta selvää paikallisista määräyksistä. Suositamme seuraavaa esikäsittelyä:

1. Kerää porausliete talteen (esimerkiksi märkäimurilla).

2. Anna porauslietteen saostua ja hävitä kiinteä aines rakennusainejätteen mukana. (Saostusai-

neen käyttö nopeuttaa kiinteän aineksen sakkautumista pohjalle).

3. Ennen kuin johdat jäljelle jäävän veden (alkalista, ph-arvo > 7) viemäriin, neutraloi se sekoit-

tamalla siihen hapanta neutralointiainetta, tai laimenna runsaalla vedellä. Porauspölyn hävittäminen Imuroitu porauspöly on hävitettävä voimassa olevien kansallisten jätehuoltomääräysten mukai- sesti.

Printed: 08.07.2013 | Doc-Nr: PUB / 5071294 / 000 / 0211 Laitteen valmistajan myöntämä takuu Hilti takaa, ettei toimitetussa tuotteessa ole materiaali- tai valmistusvikoja. Tämä takuu on voimassa edellyttäen, että tuotetta käytetään, käsitellään, hoidetaan ja puhdistetaan Hiltin käyttöohjeen mukaisesti oikein, ja että tuotteen tekninen kokonaisuus säilyy muut- tumattomana, ts. että tuotteessa käytetään ainoastaan alkuperäisiä Hilti-kulutusaineita ja -lisävarusteita sekä ‑varaosia. Tämä takuu kattaa viallisten osien veloitukset- tomankorjauksentaivaihdontuotteenkoko käyttöiän ajan. Osat, joihin kohdistuu normaa- lia kulumista, eivät kuulu tämän takuun piiriin. Mitään muita vaateita ei hyväksytä, paitsi silloin kun tällainen vastuun rajoitus on laillisesti tehoton. Hilti ei vastaa suorista, epäsuorista, satunnais- tai seurausvahingoista, menetyksistä tai kustannuksista, jotka aiheutuvat tuotteen käytöstä tai soveltumattomuudesta käyttötarkoitukseen. Hilti ei myöskään takaa tuotteen myyntikelpoisuutta tai sopivuutta tiettyyn tarkoitukseen. Korjausta tai vaihtoa varten tuote ja/tai kysei- set osat on viipymättä vian toteamisen jälkeen toimitettava lähimpään Hilti-huoltoon. Tämä takuu kattaa kaikki takuuvelvoitteet Hil- tinpuoleltajakorvaakaikkitakuitakoskevat aikaisemmat tai samanaikaiset selvitykset ja kirjalliset tai suulliset sopimukset. 12 EU-vaatimustenmukaisuusvakuutus (originaali) Nimi: Märkä-/kuivaimuri Tyyppimerkintä: VC 20‑U/ VC 20‑UM/ VC 40‑U/ VC 40‑UM Suunnitteluvuosi: 2007 Vakuutamme, että tämä tuote täyttää seuraavien direktiivien ja normien vaatimukset: 2006/42/EY, 2004/108/EY, 2011/65/EY, EN 60335‑1, EN 60335‑2‑69, EN ISO 12100. Hilti Corporation, Feldkircherstrasse 100, FL‑9494 Schaan Paolo Luccini Johannes Wilfried Huber Head of BA Quality and Process Management Senior Vice President Business Area Electric Tools & Accessories Business Unit Diamond 01/2012 01/2012 Tekninen dokumentaatio: Hilti Entwicklungsgesellschaft mbH Zulassung Elektrowerkzeuge Hiltistrasse 6 86916 Kaufering Deutschland
