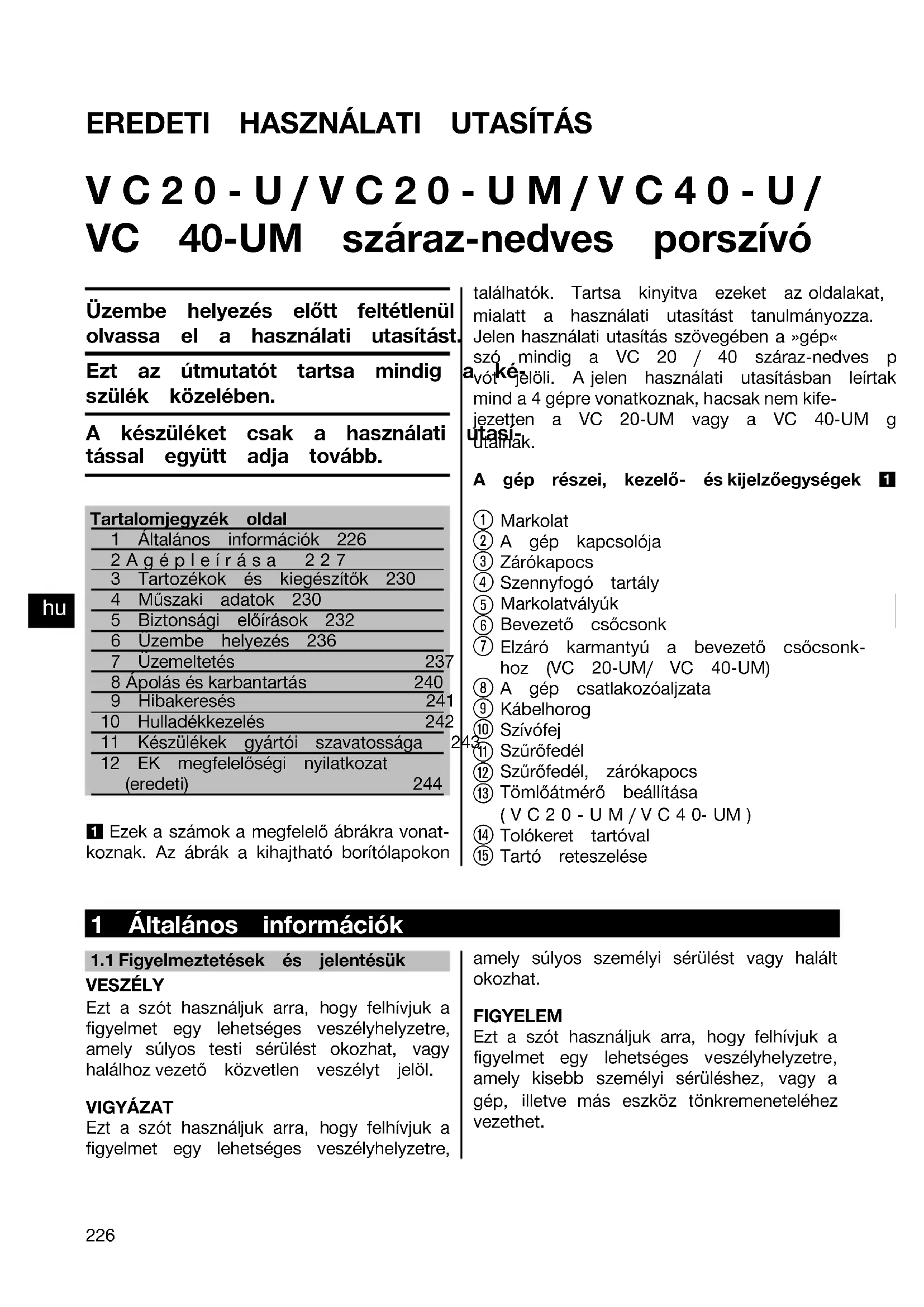

HASZNÁLATI ÚTMUTATÓ VC 20U(M) HILTI

Printed: 08.07.2013 | Doc-Nr: PUB / 5071294 / 000 / 02EREDETI HASZNÁLATI UTASÍTÁS VC20‑U/VC20‑UM/VC40‑U/ VC 40‑UM száraz-nedves porszívó Üzembe helyezés előtt feltétlenülolvassa el a használati utasítást.Ezt az útmutatót tartsa mindig a ké-szülék közelében.A készüléket csak a használati utasí-tással együtt adja tovább.Tartalomjegyzék oldal1 Általános információk 2262Agépleírása 2273 Tartozékok és kiegészítők 2304 Műszaki adatok 2305 Biztonsági előírások 2326 Üzembe helyezés 2367 Üzemeltetés 237 8Ápoláséskarbantartás 240 9 Hibakeresés 24110 Hulladékkezelés 24211 Készülékek gyártói szavatossága 24312 EK megfelelőségi nyilatkozat(eredeti) 244 1 Ezek a számok a megfelelő ábrákra vonat- koznak. Az ábrák a kihajtható borítólapokon találhatók. Tartsa kinyitva ezeket az oldalakat,mialatt a használati utasítást tanulmányozza. Jelen használati utasítás szövegében a »gép« szó mindig a VC 20 / 40 száraz-nedves porszí-vót jelöli. A jelen használati utasításban leírtak mind a 4 gépre vonatkoznak, hacsak nem kife- jezetten a VC 20‑UM vagy a VC 40‑UM gépreutalnak.A gép részei, kezelő- és kijelzőegységek 1 Markolat A gép kapcsolója Zárókapocs Szennyfogó tartály Markolatvályúk Bevezető csőcsonk Elzáró karmantyú a bevezető csőcsonk-hoz (VC 20‑UM/ VC 40‑UM) A gép csatlakozóaljzata Kábelhorog Szívófej Szűrőfedél Szűrőfedél, zárókapocs Tömlőátmérő beállítása(VC20‑UM/VC40‑UM) Tolókeret tartóval Tartó reteszelése 1 Általános információk

1.1 Figyelmeztetések és jelentésükVESZÉLY

Ezt a szót használjuk arra, hogy felhívjuk a figyelmet egy lehetséges veszélyhelyzetre, amely súlyos testi sérülést okozhat, vagy halálhoz vezető közvetlen veszélyt jelöl.VIGYÁZAT Ezt a szót használjuk arra, hogy felhívjuk a figyelmet egy lehetséges veszélyhelyzetre, amely súlyos személyi sérülést vagy halált okozhat.FIGYELEM Ezt a szót használjuk arra, hogy felhívjuk a figyelmet egy lehetséges veszélyhelyzetre, amely kisebb személyi sérüléshez, vagy a gép, illetve más eszköz tönkremeneteléhez vezethet.

Printed: 08.07.2013 | Doc-Nr: PUB / 5071294 / 000 / 02INFORMÁCIÓ Ezt a szót használjuk arra, hogy felhívjuk a figyelmet az alkalmazási útmutatókra és más hasznos információkra.

1.2 Ábrák értelmezése és további

információk Tiltó jel Adarun szállítani tilos Figyelmeztető jelek Legyen óvatos! Vigyázat: maró anyagok Figyelmezte- tés a veszélyes elektromos feszültségre Vigyázat: robbanásve- szélyes anyagok Kötelező védőfelszerelések Viseljen vé- dőruházatot Viseljen védőszemü- veget Viseljen védőkesztyűt Viseljen védősisakot Viseljen fülvédőt Viseljen biztonsági cipőt Használjon légzőmasz- kot Szimbólumok Használat előtt olvassa el a használati utasítást

hulladékokat adja le újrafeldolgo- zásra A készüléken VIGYÁZAT: Ez a készülék az egészségre káros porokat tartalmaz. Az ürítést és a karbantartást, beleértve a porzsák eltávolítását is, csak olyan hozzáértő emberek végezhetik, akik megfelelő egyéni védőfelszerelést hordanak. A készüléket nem szabad bekapcsolni ateljes szűrőrendszer behelyezése és a térfogatáramlás-ellenőrzés működésének megvizsgálása előtt. Az azonosító adatok elhelyezése a készülé- ken A típusmegjelölés és a sorozatszám a készü- léken lévő adattáblán található. Ezen adatokat jegyezze be a használati utasításba, és mindig hivatkozzon rájuk, amikor a Hilti képviseleténél vagy szervizénél érdeklődik. Típus: Sorozatszám: 2 A gép leírása

2.1 Rendeltetésszerű géphasználat

A VC 20/40 gép szárazpor hatékony letisztítására tervezett univerzális ipari porszívó. Száraz és vizesalkalmazáseseténishasználható. A gép Hilti gyémánt fúrókoronával, ill. Hilti gyémántfúróval nedves környezetben ásványi fú- róiszap elszívására, valamint gyémántcsiszolóval, darabolóval, fúrókalapáccsal és szárazfúró fúrókoronával együtt száraz környezetben nagy mennyiségű ásványi por elszívására alkalmas. Továbbá a gép folyékony anyagok felszívására is használható. A gép ásványi fúróiszap elszívására alkalmas. A gép (VC 20‑UM, VC 40‑UM) alkalmas száraz, nem gyúlékony porok és folyadékok, faforgács és ≧ 0,1 mg/m³ robbanási határértékkel (pl. MAK‑ vagy AGW‑érték) rendelkező veszélyes porok

Printed: 08.07.2013 | Doc-Nr: PUB / 5071294 / 000 / 02(M-porosztály) fel- és elszívására is. A fel‑ ill. elszívandó porok veszélyessége szerint a gépet megfelelő szűrőkkel kell felszerelni. A VC 20‑UM vagy a VC 40‑UM géppel csak az IEC 60335-2-69 szabvány szerinti egészségkárosító anyagokat (M-porosztály) szabad felszívni. Egyéb egészségkárosító anyagokat tilos a géppel felszívni. A géppel tilos olajat és 60 °C-nál nagyobb hőmérsékletű folyékony anyagot felszívni. Robbanási határértékekkel rendelkező porok felszívásakor a helyiségben biztosítani kell a leve- gőcsere megfelelő mértékét, ha a gépből távozó levegő visszajut a helyiségbe (Tartsa be az idevonatkozó, érvényes nemzeti rendelkezéseket). Nem használható robbanásveszélyes anyagok, izzó vagy égő, ill. gyúlékony (kivéve: faforgács) és agresszív porok (például magnézium-alumíniumpor stb.) és folyadékok (például benzin, oldósze- rek, savak, hűtő‑ és kenőanyagok stb.) felszívására. A gépet tilos elfektetve működtetni. A VC 20 tömege a beletöltött és a felszívott anyaggal legfeljebb 37 kg lehet. A VC 40 tömege a beletöltött és a felszívott anyaggal legfeljebb 55 kg lehet. A gépet ne használja létra helyett. A gépet ne használja folyamatos tartós üzemben, automata és félautomata berendezésekben. A munka megkezdése előtt tájékoztassa a gép kezelőjét a gép kezelhetőségéről, az anyag okozta veszélyekről, valamint a felszívott anyag ártalmatlanításáról. A géppel tilos víz alatt dolgozni. A géppel tilos embereket vagy állatokat letisztítani. Elektrosztatikus hatások elkerüléséhez használjon antisztatikus szívótömlőt. A gép alkalmas ipari célú használatra, például hotelekben, iskolákban, kórházakban, gyárakban, boltokban, irodákban valamint bérelt üzletekben. Egészségkárosító anyagokat (pl.: azbesztet) tilos megmunkálni. A munkakörnyezet lehet: építkezés, műhely, felújítás, átépítés és új építkezés. Kövesse a használatra, ápolásra és karbantartásra vonatkozó tanácsainkat. A sérülés veszélyének csökkentése érdekében csak Hilti-tartozékokat és szerszámokat használ- jon. A készülék és tartozékai könnyen veszélyt okozhatnak, ha nem kiképzett személy dolgozik velük, vagy nem az előírásoknak megfelelően használják őket. A készülék átalakítása tilos.

2.2 Tömlőátmérő beállításai (VC 20‑UM / VC 40‑UM)

Tömlőátmérő Tömlőátmérő-beállítás ∅21mm ∅21 ∅27mm ∅27 ∅36mm ∅36

2.3 Az alapváltozat szállítási terjedelmébe tartozik:

1 Készülék szűrőelemmel együtt 1 Komplett szívótömlő tömlőcsatlako- zással, forgócsonkkal és kúpos adap- terrel 1 Műanyag porzsák PE VC 20 1 Komplett papír porzsák VC 40 1 Használati utasítás

Printed: 08.07.2013 | Doc-Nr: PUB / 5071294 / 000 / 022.4 Hosszabbítókábel használata Csak az adott felhasználási területre engedélyezett, megfelelő keresztmetszetű hosszabbítókábelt használjon. Ellenkező esetben a gép teljesítménye csökkenhet és a hosszabbítókábel túlhevülhet. Rendszeresen ellenőrizze a hosszabbítókábel épségét. A sérült hosszabbítókábelt cserélje ki. Ajánlott legkisebb keresztmetszet és max. kábelhossz a dugaszoló aljzaton keresztül elektromos kéziszerszámmal üzemeltetett VC 20 / 40 géphez: Vezetékkeresztmetszet 1,5 mm² 2,5 mm² 3,5 mm² Hálózati feszültség 110 V Nem ajánlott 25 m Nem ajánlott Hálózati feszültség 220240 V 30 m 50 m Nem ajánlott Ajánlott legkisebb keresztmetszet és max. kábelhossz a VC 20 / 40 géphez: Vezetékkeresztmetszet 1,5 mm² 2,5 mm² 3,5 mm² Hálózati feszültség 100 V Nem ajánlott Nem ajánlott 75 m Hálózati feszültség 110 V 30 m 50 m Nem ajánlott Csak védővezetékkel rendelkező hosszabbítókábelt használjon! Ne használjon 1,25 mm² és 2 mm² vezetékkeresztmetszetű hosszabbítókábelt.

2.5 Hosszabbítókábel szabadtéren

Ha hosszabbítókábelt használ, annak szabványosnak kell lennie.

2.6 Generátor vagy transzformátor használata

A gép üzemeltethető generátorról vagy az üzemeltető által biztosított transzformátorról, ha betartják a következő feltételeket: A gép által leadott és wattban kifejezett teljesítmény legalább a kétszerese a gép típustábláján megadott maximális teljesítményértéknek, az üzemi feszültségnek mindenkor a névleges feszültség +5 % és ‑15 % közötti értékén kell lennie, a frekvencia legyen 50 60 Hz, soha ne 65 Hz fölött, szükséges automatikus feszültségszabályozó indítási erősítéssel. Semmi esetre se üzemeltessen egyidejűleg más gépeket is a generátorról / transzformátorról. Az egyéb gépek be- vagy kikapcsolása feszültségesést és / vagy túlfeszültségcsúcsot okozhat, ami károsíthatja a gépet.

2.7 Alkalmazási útmutató, tartozékok

Tartozékok és kiegészítők Alkalmazás módja Műanyag porzsák PE VC 20/40 ásványi alkalmazások, nedves és száraz Papírporzsák VC 20/ VC 40 fa alkalmazások Szűrőgyapjú VC 20/40 száraz Szűrőelem VC 20/40 túlnyomórészt száraz szűrőelem PES VC 20/40 nedves és száraz szívótömlő, 27 X 3,5 m AS speciálisan száraz alkalmazáshoz 36 mm-es sztatikus szívótömlő, komplett nedves és száraz szívótömlő, 36 X 5 m AS speciálisan száraz alkalmazáshoz A VC 20‑UM géppel és a VC 40‑UM géppel egy tartozékot (műanyag vagy papír porzsák vagy szűrőgyapjú) kötelező használni!

Printed: 08.07.2013 | Doc-Nr: PUB / 5071294 / 000 / 023 Tartozékok és kiegészítők A pótalkatrészek, szerszámok és tartozékok a Hilti értékesítési hálózatán keresztül szerezhetők be. Megnevezés Cikkszám, leírás Műanyag porzsák PE VC 20

Komplett papír porzsák VC 20 203858 Komplett papír porzsák VC 40 203856 Szűrőgyapjú VC 20

Szűrőelem PES VC 20/40

27 mm-es, 3,5 m hosszú antisztatikus szívó- tömlő

36 mm-es sztatikus szívótömlő, komplett

36 mm-es, 5 m hosszú szívótömlő

Tartozékkészlet 203868, 1 könyökidom, 2 hosszabbítócső, 1 padló-szívófej lamellás éllel és 1 készlet kefe Tömlőcsatlakozás Kúpos adapter 203878 Tolókeret (csak VC 40) 203870 Tolókeret DPC 20 (csak VC 40) 203871 4 Műszaki adatok A műszaki változtatások jogát fenntartjuk! Mérete- zési fe- szültség 100 V 110 V 110 V 220… 240 V 220...240 V /

Méretezési teljesít- ményfelvé- tel

1.200 W 1.100 W 1.100 W 1.200 W 1.200 W 1.200 W

Csatlako- zóvezeték, beépített készülék- csatlakozó elektromos kéziszer- számhoz (ha ren- delkezésre áll)

Printed: 08.07.2013 | Doc-Nr: PUB / 5071294 / 000 / 02Mérete- zési fe- szültség 100 V 110 V 110 V 220… 240 V 220...240 V /

Hálózati csatlakozó (típus) VCTF 3x2,0mm² A07 QQ‑F 3/12AWG H07 BQ‑F 3G 1,5 mm² H07 RN‑F 3G 1.5 mm² H07 RN‑F 3G 1.5 mm² H07 RN‑F 3G 1.5 mm² Méretezési teljesítményfel- vétel

Max. térfogatáram (levegő) VC 20‑U / VC 40‑U 61 l/s 61 l/s Max. térfogatáram (levegő) VC 20‑UM / VC 40‑UM 135 m³/h 145 m³/h Max. vákuum VC 20‑U / VC 40‑U 23 kPa 23 kPa Max. vákuum VC 20‑UM / VC 40‑UM 18,5 kPa 22 kPa Gép VC20‑U/VC20‑UM VC40‑U/VC40‑UM Hálózati frekvencia 50…60 Hz 50…60 Hz Az EPTA 01/2003 eljárásnak megfelelő tömeg 12,9 kg/ 13,0 kg 14,6 kg/ 14,7 kg Méretek (hossz x széles- ség x magasság) 505 mm X 380 mm X 500 mm 505 mm X 380 mm X 610 mm Hálózati csatlakozókábel 7,5 m 7,5 m Tartálytérfogat 21 l 36 l Por hasznos mennyiség 23 kg 40 kg Vízhasználati hasznos térfo- gat 13,5 l 25 l Elszívótömlő átmérője (forgó- csonk elszívás felőli oldalon; gépcsonk gépoldalon) Hossz 5 m: 36 mm Hossz 3,5 m: 27 mm Hossz 5 m: 36 mm Hossz 3,5 m: 27 mm Levegő-hőmérséklet -10…+40 °C -10…+40 °C Automatikus szűrőtisztítás kb. minden 15 s 15 s Készülék- és felhasználási információ Érintésvédelmi osztály Érintésvédelmi osztály I Védettség IP X4 fröccsenő víz ellen védett Zajértékek (EN 60335-2-69 szabvány szerint mérve): Jellemző A osztályú zajkibocsátás 71 dB (A) A megadott hangnyomásértékek bizonytalan- sága 2,5 dB (A)

Printed: 08.07.2013 | Doc-Nr: PUB / 5071294 / 000 / 025 Biztonsági előírások

5.1 Alapvető biztonsági szempontok

a) Az egyes fejezetek biztonsági tudnivalói mellett nagyon fontos, hogy a következő utasításokat is pontosan betartsa. b) Olvasson el minden útmutatást! A követ- kező utasítások be nem tartása elektro- mos áramütést, tüzet okozhat és / vagy súlyos sérülésekhez vezethet. c) Ha a gépet elektromos szerszámmal együtt használja, a használat előtt olvassa el az elektromos szerszám használati utasítását és tartsa be az összes utasítást.

5.2 A gép használójával szembeni

elvárások a) Munka közben mindig figyeljen, ügyeljen arra, amit csinál, és meggondoltan dol- gozzon a készülékkel. Ha fáradt, ha ká- bítószerek vagy alkohol hatása alatt áll, vagy orvosságokat vett be, ne használja a készüléket.A készülékkel végzett munka közben már egy pillanatnyi figyelmetlenség is komoly sérülésekhez vezethet. b) Viseljen megfelelő munkaruhát. Ne visel- jen bő ruhát vagy ékszereket. Tartsa tá- vol a haját, a ruháját és a kesztyűjét a mozgó részektől. Abőruhát,azékszere- ket és a hosszú hajat a mozgó alkatrészek magukkal ránthatják. c) Viseljen személyi védőfelszerelést, és mindig viseljen védőszemüveget. A személyi védőfelszerelések, úgymint porvédő álarc, csúszásbiztos védőcipő, védősapka és fülvédő használata a gép használata jellegének megfelelően csökkenti a személyi sérülések kockázatát. d) Ha az elektromos kéziszerszámra fel le- het szerelni a por elszívásához és össze- gyűjtéséhez szükséges berendezéseket, ellenőrizze, hogy azok megfelelő mó- don hozzá vannak kapcsolva a készü- lékhez és rendeltetésüknek megfelelően működnek. Porelszívó egység használata csökkenti a munka során keletkező por ve- szélyes hatását. e) A készüléket professzionális felhaszná- lásra tervezték. f) A készüléket csak kiképzett / hozzáértő személy üzemeltetheti, szervizelheti és javíthatja. Ezt a személyt minden lehet- séges kockázati tényezőről tájékoztatni kell. g) Legyen különösen figyelmes lépcsőn végzett munka során. h) Ne dugjon be semmit a készülék nyílá- sába. Ne dolgozzon a készülékkel, ha a nyílások blokkoltak. Tartsa a nyílásokat por-, szösz-, hajszál- és minden olyan szennyeződéstől mentesen, ami akadá- lyozhatná a levegő áramlását.

5.3 A munkahely szakszerű kialakítása

a) Biztosítsa a munkahely jó megvilágítá- sát. b) Biztosítsa a munkahely jó szellőzését. A rosszul szellőztetett munkahelyek egész- ségre károsak lehetnek a porterhelés miatt. c) Tartson rendeta munkaterületen. A mun- katerületről el kell távolítani azokat a tár- gyakat, amelyek sérülést okozhatnak. A munkaterületen uralkodó rendetlenség bal- esetet okozhat. d) A használaton kívüli gépeket olyan he- lyen tárolja, ahol azokhoz gyerekek nem férhetnek hozzá. Ne hagyja, hogy olyan személyek használják a gépet, akik nem ismerik azt, vagy nem olvasták el ezt az útmutatót.A készülékek veszélyesek, ha azokat gyakorlatlan, korlátozott testi, moto- rikus vagy szellemi képességgel rendelkező személyek használják. e) Tartsa távol a gyerekeket és az idegen személyeket a munkahelytől, ha a ké- szüléket használja.Ha elvonják a figyelmét a munkától, könnyen elvesztheti az uralmát a készülék felett. f) Ne dolgozzon az elektromos kéziszer- számmal olyan robbanásveszélyes kör- nyezetben, ahol éghető folyadékok, gá- zok vagy porok vannak. Az elektromos készülékek szikrákat bocsáthatnak ki, ame-

Printed: 08.07.2013 | Doc-Nr: PUB / 5071294 / 000 / 02lyek meggyújthatják a port vagyagyúlékony gőzöket. g) Ne engedje, hogy más személyek a ké- szülékhez vagy a hosszabbítókábelhez nyúljanak. h) Kerülje az abnormális testtartást. Mindig biztonságos, stabil helyzetben dolgoz- zon, ügyeljen az egyensúlyára.

i) Viseljen csúszásbiztos cipőt.

j) A munkák során a hálózati- és a hosszab- bítókábelt, valamint az elszívótömlőt a készülék hátsó irányába vezesse el.Ez csökkenti az elesés veszélyét. k) Munkavégzés után mindig távolítsa el a hálózati-, és a hosszabbítókábelt vala- mint az elszívótömlőt.Ez csökkenti az ele- sés veszélyét. l) Ne szállítsa daruval a készüléket. m) A csatlakozódugó bedugása előtt győ- ződjön meg arról, hogy a készülék ki van kapcsolva.

5.4 Általános biztonsági intézkedések

a) Használja a megfelelő gépet. Ne hasz- nálja a gépet olyan célra, amire az nem alkalmas; kizárólag rendeltetésszerűen és kifogástalan állapotban használja a gépet. b) Sose hagyja a készüléket felügyelet nél- kül. c) Vegye figyelembe a környezeti viszonyo- kat. Ne használja a gépet olyan helyen, ahol tűz és robbanásveszély áll fenn. d) A készülék fagy elleni védelemmel ren- delkezik. e) FIGYELEM - Tárolja biztonságosan a használaton kívüli gépet. A használaton kívüli gépeket száraz, magas vagy elzárt helyen kell tárolni, hogy gyermekek ne férhessenek hozzá. f) M-porosztályú elszívó használata esetén ügyeljen rá, hogy a gép szállítása köz- ben, vagy ha a gépet nem használják, az elzáró karmantyúval el kell zárni a beve- zető csőcsonkot. g) Mindig húzza ki a csatlakozódugót az alj- zatból, ha nem használja a gépet (mun- kaszünetekben), a gép ápolása és kar- bantartása, valamint szűrőcsere előtt. h) Szállításához kapcsolja ki a gépet.

i) Ellenőrizze, hogy esetleg nem sérült-e

a gép vagy a tartozék. A további hasz- nálat előtt a védőberendezéseket és az enyhén sérült alkatrészeket gondosan meg kell vizsgálni, hogy kifogástalanul és előírásszerűen működnek-e. Ellenő- rizze, hogy a mozgó alkatrészek kifo- gástalanul működnek-e, nem akadnak- e és sértetlenek-e. Az összes alkatrész legyen megfelelően felszerelve, és telje- sítse valamennyi feltételt, csak így bizto- sítható a gép kifogástalan üzemeltetése. A sérült védőberendezéseket és alkatré- szeket, amennyiben a használati utasítás másképp nem rendelkezik, egy felhatal- mazott szakműhellyel szakszerűen meg kell javíttatni vagy ki kell cseréltetni. j) Ellenőrizze a szűrő előírásszerű helyze- tét. Győződjön meg arról, hogy a szűrő sérülésmentes. k) Az elektromos szerszámot csak szakképzett személyzet javíthatja, kizárólag eredeti pótalkatrészek felhasználásával.Ez biztosítja, hogy az elektromos szerszám biztonságos szerszám maradjon. l) Húzza ki a csatlakozódugót a dugaszoló- aljzatból, mielőtt az elektromos szerszá- mon beállítási munkákat végez, tartozé- kokat cserél vagy a szerszámot tárolásra elteszi.Ez az elővigyázatossági intézkedés meggátolja a szerszám akaratlan üzembe helyezését. m) A készüléket, a tartozékokat, betétszer- számokat stb. csak ezen előírásoknak és az adott géptípusra vonatkozó ke- zelési utasításoknak megfelelően hasz- nálja. Vegye figyelembe a munkafeltéte- leket és a kivitelezendő munka sajátos- ságait.A készülék eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzetekhez vezethet. n) Ne menjen rá a porszívóval az elektro- mos kábelre. o) A víz szintjét korlátozó berendezést az utasításoknak megfelelően rendsze- resen meg kell tisztítani egy kefével, és ellenőrizni kell, hogy nincs-e rajta sérülés.

Printed: 08.07.2013 | Doc-Nr: PUB / 5071294 / 000 / 025.5 Mechanikus a) Kövesse a készülék ápolására és kar- bantartására vonatkozó utasításokat. b) Gondosan ápolja a gépet. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nincsenek-e beszorulva, és nincsenek-e eltörve vagy megron- gálódva olyan alkatrészek, amelyek hatással lehetnek az elektromos szerszám működésére. A megrongá- lódott részeket a gép használata előtt javíttassa meg. Sok olyan baleset történik, amelyet az elektromos gép nem kielégítő karbantartására lehet visszavezetni.

a) A készülék csatlakozódugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozódugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel ellátott készülékhez ne használjon csatlakozóadaptert.A változtatás nélküli csatlakozódugók és a megfelelő dugaszolóaljzatok csökkentik az áramütés kockázatát. b) Dugja a csatlakozódugót egy megfelelő, földelt csatlakozóaljzatba, amely bizton- ságosan van telepítve és minden helyi adottsággal összhangban működik. c) Ha nem biztos benne, hogy a csatlakozó- aljzat földelve van-e, ellenőriztesse szak- képzett villamossági szakemberrel. d) Ne érjen hozzá földelt felületekhez, mint például csövekhez, fűtőtestekhez, kály- hákhoz és hűtőszekrényekhez. Az ára- mütés veszélye növekszik, ha teste le van földelve. e) Tartsa távol az elektromos szerszámot az esőtől és a nedvesség hatásaitól.Ha vízhatolbeegyelektromosszerszámba,ez megnöveli az áramütés veszélyét. f) Rendszeresen ellenőrizze a készülék csatlakozóvezetékét, és sérülés esetén cseréltesse ki egy Hilti szervizzel. Rendszeresen ellenőrizze a hosszabbítókábelt, és cserélje ki, ha sérült. g) Ellenőrizze, hogy a készülék és a tarto- zékok előírásszerű állapotban vannak-e. Ne üzemeltesse a készüléket és a tar- tozékot, ha sérültnek találja őket, ha a rendszer nem hiánytalan, vagy ha va- lamelyik kezelőelem nem működik kifo- gástalanul. h) Ne érintse a vezetéket, ha az munka köz- ben megsérül. A csatlakozódugót húzza ki az aljzatból.A sérült csatlakozóvezeték és a sérült hosszabbítókábel áramütésve- szélyt jelentenek.

i) Az elektromos csatlakozókábelt csak a

használati utasításban meghatározott tí- pussal szabad helyettesíteni. j) A sérült kapcsolókat a Hilti szervizzel cseréltesse ki. Ne használjon olyan gé- pet, amin a kapcsoló nem kapcsolható be ill. ki. k) Annak érdekében, hogy csak eredeti tartalékalkatrészeket használjanak fel, a gépet csak elektromos szakemberrel (Hilti szerviz) javíttassa, máskülönben baleset érheti a felhasználót. l) Ne használja a kábelt a rendeltetésétől eltérő célokra, vagyis a kéziszerszámot soha ne hordozza vagy akassza fel a kábelnél fogva, és sohase húzza ki a hálózati csatlakozódugót a kábelnél fogva. Tartsa távol a kábelt hőforrásoktól, olajtól, éles élektől és sarkaktól, mozgó gépalkatrészektől.Egy megrongálódott vagy csomókkal teli kábel megnöveli az áramütés veszélyét. m) Ha az elektromos készülékkel szabad- ban dolgozik, akkor csak a szabadban való használatra engedélyezett hosszab- bítót használjon. A szabadban való hasz- nálatra engedélyezett hosszabbító haszná- lata csökkenti az áramütés veszélyét.

Áramkimaradás esetén: kapcsolja ki a készüléket, húzza ki a csatlakozót.

Kerülje a több csatlakozóaljzattal rendel- kező hosszabbítóvezeték használatát, és több készülék egyidejű üzemeltetését. p) A készülék csatlakozóaljzatát csak a gép kezelési utasításában meghatározott célra használja. q) Soha ne fröcskölje le vízzel az elszívó felső részét: Személyi sérülés és a ké- szülék sérülésének veszélye.

Printed: 08.07.2013 | Doc-Nr: PUB / 5071294 / 000 / 02r) A hálózati-, hosszabbító- és a csatla- kozókábelek csatolásainak fröccsenővíz elleni védelemmel kell rendelkezniük. s) Az elektromos csatlakozókábelt csak közvetlenül a csatlakozódugónál fogva húzza ki (ne húzogassa vagy ne rángassa a csatlakozóvezetéket). t) A porszívót soha ne húzza a hálózati ká- belnél fogva másik munkahelyzetbe. u) Soha ne üzemeltesse a készüléket, ha az vizes vagy piszkos. A készülék felületére tapadó por, mindenekelőtt az elektromo- san vezető anyagok pora, illetve a ned- vesség kedvezőtlen körülmények között elektromos áramütéshez vezethet. Ezért a szennyezett készülék, különösen ha gyakran munkál meg elektromosan ve- zető anyagot, rendszeres időközönként vizsgáltassa meg a Hilti szervizzel.

v) Győződjön meg arról, hogy a kábel ne

feküdjön tócsában. w) Ne használja nedves kézzel a dugaszo- lóaljzatot vagy a tartozékot.

5.7 Felszívott anyag

a) Soha ne szívjon fel egészségre ártalmas, gyúlékony és/vagy robbanékony porokat (magnézium-alumímiumpor stb.). b) Az M-porosztályba tartozó gép száraz, nem gyúlékony porok, faforgács és veszélyes, ≧0,1 mg/m³ robbanási határértékekkel ren- delkező porok fel- és elszívására alkalmas. A fel‑ ill. elszívandó porok veszélyessége szerint a gépet megfelelő szűrőkkel kell felszerelni. c) Tilos gyúlékony, robbanékony, agresszív folyadékokat (hűtő‑ és kenőanyagokat, benzint, oldószereket, savakat (pH<5), lúgokat (pH>12,5) stb.) felszívni. d) A készüléket azonnal kapcsolja ki, ha hab vagy folyadék távozik belőle. e) Kerülje a lúgos vagy savas folyadékok- kal való érintkezést. Ha véletlenül mégis érintkezésbe jutott az akkumulátorfolya- dékkal, azonnal öblítse le vízzel az érin- tettfelületet.Haafolyadékaszemébe jutott, mossa ki bő vízzel és keressen fel egy orvost. f) Forró anyag felszívásakor viseljen max. 60 °C-ig védelmet nyújtó védőkesztyűt. g) Ne szívjon fel olyan tárgyat, például he- gyes vagy éles peremű anyagot, amely a porzsákon keresztül sérülést okozhat.

Tilos >60 °C hőmérsékletű forró anyagok (izzó cigaretta, forró hamu stb.) felszívása.

5.9 Egyéni védőfelszerelés

a) A gép kezelőjének és a közelben tartóz- kodóknak a gép használata és karban- tartása közben megfelelő védőszemüve- get, védősisakot, fülvédőt, védőkesztyűt és biztonsági cipőt, valamint porképző- déseseténkönnyű(P2)légzőmaszkot kell viselniük.

Ásványi fúróiszappal végzett munka köz- ben viseljen védőruhát és kerülje el, hogy az iszap a bőrére kerüljön (pH>9 maró)

Printed: 08.07.2013 | Doc-Nr: PUB / 5071294 / 000 / 026 Üzembe helyezés FIGYELEM A hálózati feszültségnek meg kell egyez- nie az adattáblán megadott feszültséggel. A készüléket az előkészítés alatt ne csatla- koztassa a dugaszolóaljzatba. VESZÉLY A készüléket csak előírásszerűen földelt áramforráshoz csatlakoztassa. FIGYELEM A kerékfék működtetésével gondoskodjon a porszívó biztos és szilárd állásáról. FIGYELEM A szívófej felhelyezése során ügyeljen rá, hogy ne szoruljon be valamely testrésze és hogy ne sérüljön meg a hálózati kábel.

6.1 Hosszabbítókábel és generátor vagy

transzformátor használata Lásd a „Leírás / Hosszabbító kábel használata" c. fejezetet.

6.2 Első üzembe helyezés 2

1. Nyissa ki a két zárókapcsot.

2. Emelje el a szívófejet a szennyfogó tartály-

3. Emelje ki a tartozékokat a szennyfogó tar-

tályból és a csomagolásból. INFORMÁCIÓ A ≧ 0,1 mg/m³ robbanási határértékekkel rendelkező porok felszí- vásához használjon M-porosztályú kivitelt. Helyezzebe az útmutató alapjána tartályba a szűrőgyapjút vagy műanyag porzsákot ásványi porokhoz, vagy a papír porzsákot faforgácshoz. INFORMÁCIÓ Veszélytelen porok felszí- vásához: helyezze be az útmutató alapján a tartályba a műanyag porzsákot (útmutató a porzsákra nyomtatva).

4. Helyezze a szívófejet a szennyfogó tar-

5. Zárja a két zárókapcsot.

6. Győződjön meg róla, hogy a szívófej meg-

felelően van felszerelve és reteszelve.

7. Csatlakoztassa a szívótömlőt a gépre.

6.2.1 Papírporzsák behelyezése faforgács

1. Nyissa ki a két zárókapcsot.

2. Emelje el a szívófejet a szennyfogó tartály-

3. Helyezze be az új papír porzsákot a

szennyfogó tartályba.

4. Helyezze a szívófejet a szennyfogó tar-

5. Zárja a két zárókapcsot.

6. Győződjön meg róla, hogy a szívófej meg-

felelően van felszerelve és reteszelve.

7. Csatlakoztassa a szívótömlőt a gépre.

6.3 Power Conditioner egység

FIGYELEM A Power Conditioner a tolókeret U-profiljába történő behelyezésekor ügyeljen rá, hogy a csatlakozóaljzat felfelé mutasson és a rugó bekattanjon. FIGYELEM A sérülések elkerülése érdekében a felszí- vott anyag kiürítése és a porszívó szállítása előtt távolítsa el a tartóból a Power Conditi- oner egységet és a laza szerszámot.

VESZÉLY M-porosztályú elszívó használata esetén ügyeljen rá, hogy a gép szállítása közben, vagy ha a gépet nem használják, az elzáró karmantyúval el kell zárni a bevezető csőcsonkot. VESZÉLY A gépet csak teljesen leállított állapotban szabad szállítani. Tilos a teljes gépet hordozni. Ürítse ki a gépet, mielőtt másik telephelyre viszi át.

Printed: 08.07.2013 | Doc-Nr: PUB / 5071294 / 000 / 02Vízfelszívásautánnedöntsemeg,vagyne szállítsa fektetve a gépet. Szállításhoz egymásba dughatja a tömlő két végét a kúpos adapter segítségével. 7Üzemeltetés VIGYÁZAT M-porosztályú elszívó használata esetén tartsa be a következőket: Végezzen porleszívást a gép külső felületén, mielőtt eltávolítja egy veszélyes anyagokkal szennyezett területről, majd törölje tisztára, vagy csomagolja be szorosan. Minden veszélyes területről vett alkatrész szennyezettnek tekintendő, és a porelterjedés elkerülése érdekében végre kell hajtani a szükséges intézkedéseket. VIGYÁZAT Vészhelyzetben (pl. szűrőszakadás) kapcsolja ki a készüléket, válassza le a hálózatról, és a további használat előtt ellenőriztesse szakemberrel. FIGYELEM M-porosztályú elszívó használata esetén tartsa be a következőket: VIGYÁZAT: a gép egész- ségkárosító port tartalmaz. A gép ürítését, karbantartását, beleértve a porgyűjtőtartály eltávolítását is, csak megfelelő védőfelsze- relést viselő szakembervégezheti el. Ne mű- ködtesse a gépet, ha a szűrőrendszer hiá- nyos. FIGYELEM A kerékfék működtetésével gondoskodjon a porszívó biztos és szilárd állásáról.

7.1 Tömlőátmérő beállításai

(VC20‑UM/VC40‑UM) Száraz, nem gyúlékony, robbanási határérté- kekkel rendelkező porok és faforgács fel- és elszívásához igazítsa egymáshoz a szívótömlő átmérőjét és a tömlőátmérő-beállító kapcsoló állását. Lásd a következő fejezetet: 2.2 Tömlőátmérő beállításai (VC 20‑UM / VC 40‑UM)

7.2 Üzemeltetés a gép csatlakozó

aljzatának használata nélkül INFORMÁCIÓ A csatlakozódugó csatlakozóaljzatba történő bedugása előtt győződjön meg róla, hogy a gép ki van kapcsolva (Gép kapcsolója „OFF” pozícióban).

1. Dugja be a gép csatlakozódugóját az alj-

2. Fordítsa el a gép kapcsolóját az „ON" po-

7.3 Üzemeltetés a gép

csatlakozóaljzatának használatával VESZÉLY A csatlakozóaljzat csak elektromos kéziszer- számok elszívóhoz történő közvetlen csatla- koztatására szolgál. INFORMÁCIÓ A csatlakozódugó csatlakozóaljzatba történő bedugása előtt győződjön meg róla, hogy az elektromos kéziszerszám ki van kapcsolva. INFORMÁCIÓ A gép csatlakozóaljzatára csatlakoztatott elekt- romos kéziszerszám esetén figyelembe kell venni a kéziszerszám kezelési útmutatóját és az abban található biztonsági tudnivalókat. INFORMÁCIÓ Ellenőrizze, hogy a csatlakoztatandó elektro- mos kéziszerszámok maximális teljesítmény- felvétele a gép csatlakozóaljzatának megen- gedett maximális teljesítménye alatt marad-e („Műszaki adatok” táblázat és a gép csatlako- zóaljzatán található nyomtatott szöveg).

Printed: 08.07.2013 | Doc-Nr: PUB / 5071294 / 000 / 021. Húzza ki a gép csatlakozódugóját az alj- zatból.

2. Dugja be azelektromos kéziszerszám csat-

lakozódugóját a gép csatlakozóaljzatába.

3. Dugja be a gép csatlakozódugóját az alj-

4. Fordítsa el a gép kapcsolóját az „AUTO"

5. Kapcsoljabeazelektromoskéziszerszá-

mot. INFORMÁCIÓ Az elektromos kéziszer- szám kikapcsolása után a gép egy rövid ideig utánfutást végez annak érdekében, hogy a szívótömlőben található por elszívásra kerüljön.

7.4 Száraz porok felszívása

INFORMÁCIÓ Száraz, különösen ásványi porok elszívásaelőtt ügyeljen rá, hogy a tartályban mindig a megfe- lelő porzsák legyen (Hilti-tartozék). Így könnyen és tisztán ártalmatlanítható a felszívott anyag. FIGYELEM A felszívott anyagot a törvényi előírásoknak megfelelően kell ártalmatlanítani. FIGYELEM Szűrőelem nélkül soha ne végezzen porszí- vást. FIGYELEM A szívófej felhelyezése során ügyeljen rá, hogy ne szoruljon be valamely testrésze és hogy ne sérüljön meg a hálózati kábel. Ügyeljen rá, hogy a szűrőelem száraz legyen. Száraz por felszívásakor a nedves szűrőelem túl gyorsan eltömődik. Ezért a száraz anyagok elszívása előtt ajánlatos kimosni és megszá- rítani a szűrőelemet vagy száraz szűrőelemre cserélni azt.

7.4.1 Papír porzsák / Szűrőgyapjú cseréje

VESZÉLY Győződjön meg arról, hogy a zsákot nem lyukasztotta át olyan tárgy, ami megsért- hetné Önt. FIGYELEM A felszívott anyagot a törvényi előírásoknak megfelelően kell ártalmatlanítani.

1. Húzza ki a csatlakozódugót az aljzatból.

2. Nyissa ki a két zárókapcsot.

3. Emelje el a szívófejet a szennyfogó tartály-

4. Papír porzsák esetén válassza le óvatosan

a szűrőzsák karmantyúját az adapterről, ill. vegye le a szűrőgyapjút.

5. Zárjalearetesszelaszűrőzsákkarman-

tyúját,ill.afedéllel a szűrőgyapjút.

6. Tisztítsa meg a szennyfogó tartályt egy

7. Rögzítsen egy új porzsákot / szűrőgyapjút

a szennyfogó tartályban.

8. Helyezze a szívófejet a szennyfogó tar-

9. Zárja a két zárókapcsot.

7.4.2 Műanyag porzsák cseréje 4

FIGYELEM A felszívott anyagot a törvényi előírásoknak megfelelően kell ártalmatlanítani.

1. Húzza ki a csatlakozódugót az aljzatból.

2. Nyissa ki a két zárókapcsot.

3. Emelje el a szívófejet a szennyfogó tartály-

4. A kábelbilincs segítségével zárja le a kivá-

gott nyílások alatt a műanyag porzsákot.

5. Vegye ki a műanyag porzsákot.

6. Tisztítsa meg a szennyfogó tartályt egy

7. Rögzítsen egy új műanyag porzsákot

aszennyfogótartályba(útmutatóa porzsákra nyomtatva).

8. Helyezze a szívófejet a szennyfogó tar-

9. Zárja a két zárókapcsot.

7.5 Folyadék felszívása

FIGYELEM Szűrőelem nélkül soha ne végezzen porszí- vást.

7.5.1 Folyadékok felszívása előtt

1. Vegye ki a porzsákot a szennyfogó tartály-

2. Ellenőrizze a töltési szint felügyelő elektró-

dáinak elszennyeződését, és elszennyező- dés esetén tisztítsa meg azokat egy kefe segítségével.

Printed: 08.07.2013 | Doc-Nr: PUB / 5071294 / 000 / 027.5.2 Folyadékok felszívása közben Vizes alkalmazáshoz lehetőleg különálló szűrő- elemet használjon. INFORMÁCIÓ Lehetőség szerint Hilti PES szűrőelemet hasz- náljon. Habképződés esetén azonnal fejezze be a munkát és ürítse ki a tartályt. A gép automatikusan kikapcsol, ha a folyadék elérte a maximális szintet.

7.5.3 Folyadékok felszívása után 5

1. Nyissa ki a két zárókapcsot.

2. Emelje el a szívófejet a szennyfogó tartály-

3. Ürítse ki a tartályt, majd tisztítsa meg egy

víztömlő segítségével, az elektródákat egy kefével tisztítsa, a szűrőelemet pedig szá- radást követően kézzel törölje le.

4. A szívófejet a tartálytól külön helyezze el,

hogy a szűrőelem és a tartály megszárad- hasson.

7.6 Akusztikus jel (VC 20‑UM / VC 40‑UM)

Ha aszívótömlőben a levegő sebessége 20 m/s érték alá csökken, akkor biztonsági okokból akusztikus figyelmeztető jel szólal meg. Az oko- kat lásd a „Hibakeresés” c. fejezetben.

7.7 Munkavégzés után

1. Kapcsolja ki az elektromos kéziszerszá-

2. Fordítsa el a gép kapcsolóját az „OFF"

3. Húzza ki a csatlakozódugót az aljzatból.

4. Tekerje fel a csatlakozóvezetéket és

akassza a kábelhorogra.

5. Ürítse ki a tartályt, majd tisztítsa meg a

készüléket, az áttörléshez használjon egy nedves ruhát.

6. Tekerjefelatömlőt.

7. Jogosulatlan használat ellen védett módon

helyezze el a gépet egy szárazhelyiségben.

7.8 A szennyfogó tartály ürítése

FIGYELEM A sérülések elkerülése érdekében a felszí- vott anyag kiürítése és a porszívó szállítása előtt távolítsa el a tartóból a Power Conditi- oner egységet és a laza szerszámot.

7.8.1 Szennyfogó tartály ürítése száraz

7.8.1.1 A szennyfogó tartály ürítése előtt

a következő munkalépéseket kell elvégezni:

1. Húzza ki a csatlakozódugót az aljzatból.

2. Emelje le a szívófejet a szennyfogó tartály-

ról és helyezze egy sík felületre.

7.8.1.2 A szennyfogó tartály ürítése után

a következő munkalépéseket kell elvégezni: FIGYELEM A szívófej felhelyezése során ügyeljen rá, hogy ne szoruljon be valamely testrésze és hogy ne sérüljön meg a hálózati kábel. Helyezze fel a szívófejet a szennyfogó tartályra és zárja a két zárókapcsot.

7.8.2 Porzsák nélküli szennyfogó tartály

kiürítése (folyadékok esetén) INFORMÁCIÓ A felszívott anyagot a törvényi előírásoknak megfelelően kell ártalmatlanítani.

1. Billentéssel ürítse ki a szennyfogó tartályt

az erre a célra szolgáló markolatvájatok használatával.

2. Tisztítsa meg a szennyfogó tartályt egy

nedves ruha segítségével.

Printed: 08.07.2013 | Doc-Nr: PUB / 5071294 / 000 / 028 Ápolás és karbantartás FIGYELEM M-porosztályú elszívó használata esetén tartsa be a következőket: VIGYÁZAT: a gép egész- ségkárosító port tartalmaz. A gép ürítését, karbantartását, beleértve a porgyűjtőtartály eltávolítását is, csak megfelelő védőfelsze- relést viselő szakember végezheti el. Ne mű- ködtesse a gépet, ha a szűrőrendszer hiá- nyos.

8.1 Szűrőelem automatikus tisztítása

INFORMÁCIÓ Tisztításhoz ne ütögesse a szűrőelemet ke- mény tárgyhoz és ne tisztogassa kemény ill. hegyes tárggyal. Ezáltal csökken a szűrőelem élettartama. INFORMÁCIÓ A szűrőelemet tilos magasnyomású tisztítóbe- rendezéssel tisztítani. Az ugyanis szakadásokat okozhat a szűrő anyagában. INFORMÁCIÓ A szűrőelem gyorsan kopó alkatrész. Legalább félévente, a gép intenzív használata esetén azonbangyakrabbankellcserélni. Annak érdekében, hogy a szűrőelemet meg- szabadítsa a rátapadt portól, a gép automati- kus szűrőelem-tisztítással rendelkezik. A léglöket automatikusan megtisztítja a szűrő- elemet (pulzáló zaj). INFORMÁCIÓ A szűrőelem-tisztítás csak rácsatlakoztatott szívótömlő esetén működik.

8.2 Szűrőelem cseréje

FIGYELEM Szűrőelem nélkül soha ne végezzen porszí- vást.

8.2.1 Szűrőelem leszerelése 6

1. Húzza ki a csatlakozódugót az aljzatból.

2. Nyissa ki a szűrőfedél zárókapcsát.

3. Nyissa ki a szűrő fedelét.

4. Vegye ki óvatosan a szűrőelemet a tartó-

ban lévő markolatvályúknál fogva.

8.2.2 Szűrőelem felszerelése 7

1. Tisztítsa meg a tömítést egy kendő segít-

2. Helyezze be az új szűrőelemet.

3. Zárja le a szűrőfedelet a fedélretesz előre-

4. Zárja be a szűrőfedél zárókapcsát.

8.3 Gép kinyitása ellenőrzéshez

1. Működtesse a kerékfékeket.

2. Húzza ki a csatlakozódugót az aljzatból.

3. Nyissa ki a két zárókapcsot.

4. Emelje le a szívófejet a szennyfogó tartály-

ról és helyezze egy sík felületre.

8.4 Töltési szint felügyelő ellenőrzése

Ellenőrizze a megszakító érintkezők szennye- zettségét, és ha szükséges, tisztítsa meg azo- kat egy kefe segítségével.

8.5 Készülék lezárása

FIGYELEM A szívófej felhelyezése során ügyeljen rá, hogy ne szoruljon be valamely testrésze és hogy ne sérüljön meg a hálózati kábel.

1. Ellenőrizze a szívófej tömítésének szennye-

zettségét, és ha szükséges, tisztítsa meg azokat egy kendő segítségével.

2. Helyezze a szívófejet a szennyfogó tar-

3. Zárja a két zárókapcsot.

FIGYELEM A csatlakozódugót húzza ki az aljzatból. A szellőzőnyílásokat szabadon kell hagyni, nem tömődhetnek el, és mindig tisztán kell tartani őket! Száraz kefét használjon a szellőzőnyílá- sok gondos kitisztításához. Használjon szövet- darabot a gép külső felületének tisztításához, amit rendszeres időközönként tegyen meg. Ne használjon permetezőt, magasnyomású tisztí- tót, gőzborotvát, folyóvizet a tisztításhoz! Ezek károsan befolyásolhatják a gép elektromos biz-

Printed: 08.07.2013 | Doc-Nr: PUB / 5071294 / 000 / 02tonságát. A gép markolati részeit tartsa mindig olaj- és zsírmentesen. Ne használjon szilikon- tartalmú ápolószereket. M-porosztályú elszívó használata esetén tartsa be a következőket: Karbantartáshoz és tisztí- táshoz úgy kell kezelni a gépet, hogy ne okoz- hasson veszélyt a karbantartók és más sze- mélyek számára. Használjon szűrt automatikus szellőzést. Viseljen védőruhát. A karbantartási területet úgy tisztítsa meg, hogy ne kerüljön veszélyes anyag a környezetbe. Végezzen porleszívást a gép külső felületén mielőtt eltávolítja a veszélyes anyagokkal szennyezett területről, majd törölje le tisztára, vagy csomagolja be szorosan. Ennek során kerülje el, hogy a lerakódott, veszélyes por szétterjedjen. A karbantartási- és javítási munkák során az összes olyan alkatrészt, amelyeket nem le- hetett kielégítő módon megtisztítani, át nem eresztő tasakba kell becsomagolni és a hulla- dékkezelésre érvényes előírásokkal összhang- ban ártalmatlanítani kell. Évente egyszer a Hilti szerviznek vagy egy szakképzett szakembernek portechnikai ellen- őrzést kell végeznie az M-porosztályba tartozó elszívón, ami kiterjed például a szűrő sérü- lésére, a gép légzáróságára és az ellenőrző berendezések működésére.

VIGYÁZAT A gép elektromos részeit csak szakképzett villamossági szakember javíthatja. Rendszeres időközönként ellenőrizze a készü- lék külső részeit, hogy nem sérülteke meg, és hogy minden kezelőszerv hibátlanul mű- ködike. Ne használja a készüléket, ha sérült része(i) van(nak), vagy ha bármelyik kezelő- szerv hibásan működik. Ha szükséges, javít- tassa meg a készüléket a Hilti szervizben.

8.8 A készülék ellenőrzése az ápolás és

karbantartás után Az ápolási és karbantartási munkálatok elvég- zése után ellenőrizze, hogy a porszívó helye- sen van-e összeszerelve, és hogy hibátlanul működik-e. Végezzen működéstesztet. 9 Hibakeresés Hiba Lehetséges ok Elhárítás Az akusztikus figyelmez- tető jel indítása (csök- kent szívóteljesítmény) (VC20‑UM/VC40‑UM). A porzsák megtelt. Cserélje ki a porzsákot. Lásd a következő fejezetet:

7.4.2 Műanyag porzsák cse-

réje 4 Lásd a következő fejezetet:

7.4.1 Papír porzsák / Szűrő-

gyapjú cseréje A szűrőelem erősen szennye- zett. Ha szükséges, cserélje ki a szűrőelemet. Lásd a következő fejezetet: 8.2 Szűrőelem cseréje A porszívó tömlője vagy az elektromos szerszám porel- vezető fedele eltömődött. Tisztítsamegatömlőtésapo- relvezető fedelet. A tömlőátmérő nem egyezik meg a kapcsoló állásával. Hangolja össze a kapcsolóál- lást a tömlőátmérővel. Lásd a következő fejezetet:

7.1 Tömlőátmérő beállításai

Printed: 08.07.2013 | Doc-Nr: PUB / 5071294 / 000 / 02Hiba Lehetséges ok Elhárítás Agépportfúvatki. A szűrőelem nincs megfelelően felszerelve. Szereljen be új szűrőelemet. A szűrőelem sérült. Szereljen be új szűrőelemet. A szűrőtömítés sérült. Szereljen be új szűrőelemet. A készülék akaratlanul kapcsol be és ki, vagy a készülék kezelőjén ke- resztül sztatikus kisülések történnek. Nem biztosított az elektrosz- tatikus levezetés; A készüléket nem földelt dugaszolóaljzatra csatlakoztatta. Csatlakoztassa földelt du- gaszolóaljzatra a készüléket; Használjon antisztatikus töm- lőt. A készülék nem működik, vagy rövid felfutás után lekapcsol. A vízlekapcsolás kioldott. Tisztítsa meg a szondákat és azok környékét egy kefe segít- ségével. A motor nem működik. Kioldott a dugaszolóaljzat biz- tosítéka. Kapcsoljabeabiztosítékot. Újabb kioldás után keresse meg a túláram okát. A tartály megtelt. Kapcsolja ki a készüléket. Ürítse ki a tartályt. Lásd a következő fejezetet:

7.8.2 Porzsák nélküli szenny-

fogó tartály kiürítése (folyadé- kok esetén) A motor hőbiztosítéka elindult. Kapcsolja ki a készüléket és hagyja 5 percig lehűlni. Ha a motor nem indul el, keresse fel a vevőszolgálatot. A motor hőbiztosítéka újra le- kapcsolta a motort, mivel a szellőzőnyílások elszennyeződ- tek. Száraz kefével tisztítsa meg óvatosan a szellőzőnyílásokat. A motor nem működik automata üzemmódban. A csatlakoztatott készülék meghibásodott vagy nincs megfelelően csatlakoztatva. Ellenőrizze a csatlakoztatott készülék működését, ill. dugja be a csatlakozódugót. Az automatikus szűrőelem-tisztítás nem működik Nincs szívótömlő csatlakoz- tatva. Csatlakoztassa a szívótömlőt. 10 Hulladékkezelés A Hilti termékek nagyrészt újrafelhasználható anyagokból készülnek. Az újrafelhasználás előtt az anyagokat gondosan szét kell válogatni. Sok országban a Hilti már előkészületeket tett arra, hogy vissza tudja venni a használt készülékeket az anyagok újrafelhasználása céljából. Ezzel kapcsolatban érdeklődjön a Hilti Centerekben vagy értékesítési szaktanácsadójánál.

Printed: 08.07.2013 | Doc-Nr: PUB / 5071294 / 000 / 02Csak EU-országok számára Az elektromos készülékeket ne dobja a háztartási szemétbe! A használt elektromos és elektronikai készülékekről szóló EK irányelv és annak a nemzeti jogba történt átültetése szerint az elhasznált elektromos készülékeket és akkuegységeket külön kell gyűjteni, és környezetbarát módon újra kell hasznosítani. Fúróiszap ártalmatlanítás Környezetvédelmi szempontból problémát jelent, ha fúróiszapot megfelelő előkezelés nélkül engedik bele a csatornahálózatba vagy kerül be a vizekbe. Érdeklődje meg a helyi hatóságoknál az érvényben lévő előírásokat. A következő előkezelést javasoljuk:

1. Gyűjtse össze a fúróiszapot (például nedves porszívóval)

2. Várja meg míg a fúróiszap leülepszik, és a szilárd iszapot egy építési törmeléket tároló

hulladéklerakóban ártalmatlanítsa. (Pelyhesítőszerek meggyorsíthatják az ülepítési folyamatot)

3. Mielőtt a megmaradt vizet (lúgos, Ph érték > 7) belevezetné a csatornahálózatba, semlegesítse

savas semlegesítőszerrel vagy hígítsa fel sok vízzel. Furatpor ártalmatlanítása Az összegyűjtöttfuratport az érvénybenlévő nemzetitörvényielőírások szerint kell ártalmatlanítani. 11 Készülékek gyártói szavatossága A Hilti garantálja, hogy a szállított gép anyag- vagy gyártási hibától mentes. Ez a garancia csak azzal a feltétellel érvényes, hogy a gép alkalmazása és kezelése, ápolása és tisztítása a Hilti által kiadott használati utasításban meg- határozottak szerint történik, és hogy az egy- séges műszaki állapot sértetlen marad, azaz hogy csak eredeti Hilti anyagot, tartozékokat és pótalkatrészeket használnak a géphez. Ez a garancia magában foglalja a meghibáso- dott részek térítésmentes javítását vagy pót- lását a készülék teljes élettartama alatt. Azok az alkatrészek, amelyek természetes elhasz- nálódásnak vannak kitéve, nem esnek ezen garancia alá. Ezen túlmenő igények, amennyiben kény- szerítő nemzeti előírások másképp nem ren- delkeznek, ki vannak zárva. Különösképpen nem vállal a Hilti felelősséget a közvetlen vagy közvetett hiányosságokból vagy a hiá- nyosságok következményeiből eredő káro- kért, a készülék valamilyen célból történő alkalmazásával vagy az alkalmazás lehetet- lenségével összefüggő veszteségekért vagy költségekért. Nyomatékosan kizárt a hallga- tólagos jótállás a készülék alkalmazásáért vagy bizonyos célra való alkalmasságáért. Javítás vagy cserecéljábólakészüléket vagy az érintett alkatrészt a hiányosság megállapítása után haladéktalanul el kell juttatni az illetékes Hilti szervezethez. Ezen garancia magában foglal minden garanci- ális kötelezettséget a Hilti részéről, és helyébe lép minden korábbi vagy egyidejű nyilatkozat- nak, írásba foglalt vagy szóbeli, garanciával kapcsolatos megállapodásnak.

Printed: 08.07.2013 | Doc-Nr: PUB / 5071294 / 000 / 0212 EK megfelelőségi nyilatkozat (eredeti) Megnevezés: száraz-nedves por- szívó Típusmegjelölés: VC 20‑U/ VC 20‑UM/ VC 40‑U/ VC 40‑UM Konstrukciós év: 2007 Kizárólagos felelősségünk tudatában kijelent- jük, hogy ez a termék megfelel a következő irányelveknek és szabványoknak: 2006/42/EK, 2004 / 108 / EK, 2011/65/EU, EN 60335‑1, EN 60335‑2‑69, EN ISO 12100. Hilti Corporation, Feldkircherstrasse 100, FL‑9494 Schaan Paolo Luccini Johannes Wilfried Huber Head of BA Quality and Process Management Senior Vice President Business Area Electric Tools & Accessories Business Unit Diamond 01/2012 01/2012 Műszaki dokumentáció: Hilti Entwicklungsgesellschaft mbH Zulassung Elektrowerkzeuge Hiltistrasse 6 86916 Kaufering Deutschland
