Ürün Tipi	Mutfak Davlumbazı
Marka	Progress
Model	PDI1006E
Kurulum	Ada (tavana montajlı)
Çalışma Şekli	Emişli versiyon (dış tahliye) veya filtreli (devridaim)
Elektrik Beslemesi	Anma gerilimi (bilgi etiketinde belirtilmiştir)
Kumandalar	T1 - T6 tuşları: aydınlatma, hız, zamanlayıcı, filtre sinyali, açma/kapama
Emiş Hızları	3 hız + 1 zaman ayarlı yoğun hız (5 dakika)
Zamanlayıcı	Hız 1 (20 dk), Hız 2 (15 dk), Hız 3 (10 dk)
Aydınlatma	Halojen lamba 12 V – 20 W maks – G4
Yağ Filtresi	Yıkanabilir metal filtre (65°C'de bulaşık makinesi veya elle)
Karbon Filtre (devridaim)	Yıkanabilir aktif karbon filtre (aşındırıcı olmayan, bulaşık makinesi hızlı program)
Filtre Doygunluk İkazı	L1 lambası (yağ) 40 saat sonra yanıp söner; L2 (karbon) 160 saat sonra
Minimum Pişirme Mesafesi	50 cm (elektrikli) / 65 cm (gaz veya kombi)
Bakım	En az ayda bir kez dış ve iç temizlik
Güvenlik Talimatları	Bakımdan önce fişi çekin; davlumbazın altında alevlendirme yapmayın

Sık sorulan sorular - PDI1006E PROGRESS

Davlumbaz nasıl açılır?

Davlumbazı açmak için T6 tuşuna basın. Hız 1'de çalışmaya başlar. Ayrıca dururken T3 tuşunu kullanarak doğrudan hız 1'e geçebilirsiniz.

Emiş hızı nasıl ayarlanır?

Hızı artırmak için T3 tuşunu (1'den 4 yoğuna kadar), azaltmak için T2 tuşunu kullanın. Zaman ayarlı yoğun hız 5 dakika sürer, ardından davlumbaz otomatik olarak hız 2'ye döner.

Yanıp sönen L1 ve L2 lambaları ne anlama gelir?

L1 lambası 40 saat çalışmadan sonra yanıp söner ve yağ filtresinin temizlenmesi gerektiğini belirtir. L2 lambası 160 saat sonra yanıp söner ve karbon filtrenin bakım gerektiğini (yalnızca devridaim versiyonunda) bildirir.

Filtre doygunluk sinyali nasıl sıfırlanır?

Davlumbaz açıkken T5 tuşuna 5 saniye basılı tutun. Bir bip sesi duyulur ve ilgili lamba söner. Karbon filtre için, her iki lamba da yanıp sönüyorsa işlemi tekrarlayın.

Yağ filtresi nasıl temizlenir?

Metal filtreyi iki ayda bir (veya L1 lambası yanıp söndüğünde) sıcak su ve hafif deterjanla veya 65°C'de bulaşık makinesinde (bulaşıksız tam program) yıkayın. Sıktıktan sonra fırında 100°C'de 10 dakika kurutun.

Karbon filtre ne zaman değiştirilmelidir?

Karbon filtre (devridaim versiyonu) ayda bir temizlenmeli ve 3 yılda bir veya hasar görmüşse değiştirilmelidir. Aşındırıcı olmayan deterjanlar kullanın, elde veya düşük sıcaklıkta bulaşık makinesinde yıkayın.

Aydınlatma için hangi ampul kullanılmalıdır?

Yalnızca açık aydınlatma sistemine uygun 12 V – 20 W maks – G4 halojen lamba kullanın. Cihazın fişini çektikten ve ampulün soğuk olduğunu kontrol ettikten sonra değiştirin.

Davlumbaz ile ocak arasında minimum mesafe ne olmalıdır?

Davlumbazın en alt kısmı ile pişirme yüzeyi arasındaki mesafe elektrikli ocaklar için en az 50 cm, gazlı veya kombi ocaklar için 65 cm olmalıdır.

Davlumbaz filtreler olmadan kullanılabilir mi?

Hayır, davlumbazı ızgara ve filtreler doğru şekilde takılmadan asla kullanmayın. Bu, cihaza zarar verebilir ve yangın riski oluşturabilir.

Karbon filtre sinyali nasıl etkinleştirilir veya devre dışı bırakılır?

Davlumbaz kapalıyken T5 tuşuna 5 saniye basılı tutun. Etkinleştirmek için: L2 lambası 2 saniye yanıp söner, ardından L1 ve L2 lambaları 2 saniye yanık kalır. Devre dışı bırakmak için: L2 lambası söner ve L1 2 saniye yanık kalır.

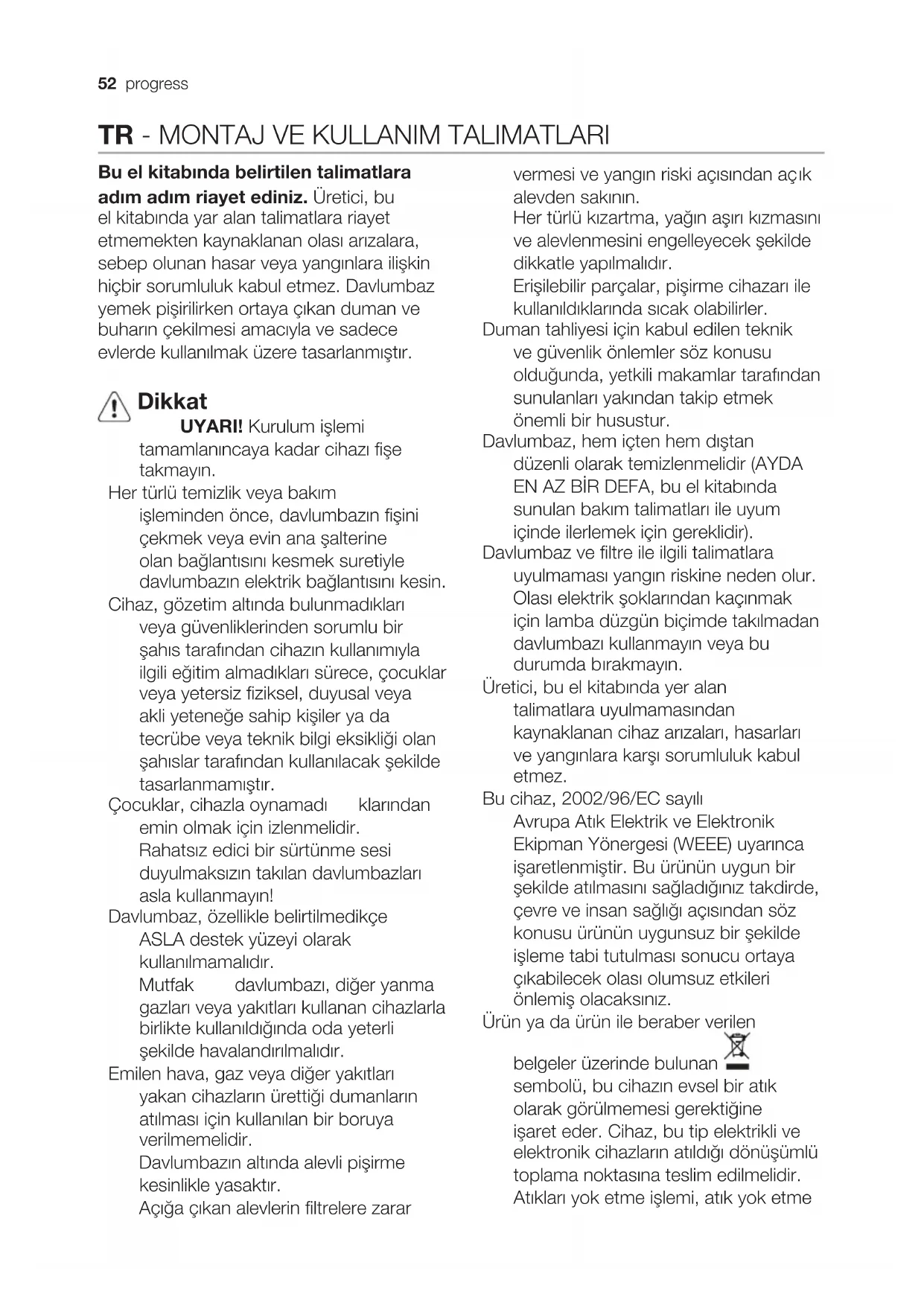

KULLANIM KILAVUZU PDI1006E PROGRESS

adim adim riayet ediniz. Uretici, bu el kitabinda yar alan talimatlara riayet etmemekten kaynaklanan olasi arzalara, sebep olunan hasar veya yanginlara iliskin hicbir sorumluluk kabul etmez. Davlumbaz yemek pisirilirken ortaya cikan duman ve buharincekilmesi amacilya ve sadece evlerde kullanilmak uzere tasaranmistir.

Dikkat

UYARI! Kurulum ilemi tamamlanincaya kadar cihazi fisetakmayin.

Her turlu temizlik veya bakim
isleminden once, davlumbazin fisini
çekmek veya evin ana salterine
olan böglantını kesmek suretiyle
davlumbazin elektrik böglantını kesin.

Cihaz, gozetimALTHinda bulunmadiklar veya gvenliklerinden sorumlu bir sahis tarafindan cihazin kullanimiyla ilgili egitim almadiklar surece, cocuklar veya yetersiz fiziksel, duyusal veya akli yetenege sahip kijsiler ya da tecrube veya teknik bilgi eksikligi olan sahiscalr tarafindan kullanilacak sekilde tasarlanmamistir.

Cocuklar, cihazla oynamadi klarindan emin olmak icin izlenmelidir. Rahatsiz edici bir surtunme sesi duylmaksizin takilan davlumbazlari asla kullanmayin!

Davlumbaz, Özellikle belirtilmediticone ASLA destek yüzeyi olarak kullanilmamalir. Muffak davlumbazi, diger yanma gazları veya yakilari kullanan cihazlarla birlikte kullanildiginda oda yeterli sekilde havalandilmalir.

Emilen hava, gaz veya diger yaktlari yakan cihazlarin urettiigi dumanlarin atilmasi icin kullanilan bir boruya verilmemelidir. Davlumbazin altonda alevli pisirmekesinlikle yasaktir. Aciqa cikan alevlerin filtrere zarar

vermesi ve yangin riski aqisindan aqik alevden sakinin.

Her turlu kizartma, ya'in aşiri kizmasini ve alevlenmesini engelleyecek sekilde dokkatle yapilmaldir.

Erisilebilir parcalar, piisirme cihazari ile kullanildiklarinda sicut olabilirler.

Duman tahliyesi icin kabul edilen teknik ve guvenlik onlemler sos konusu oldugunda, yetkili makamlar tarafindan sunulanlari yakindan takip etmek onemli bir husustur.

Davlumbaz, hem icten hem distan duzenli olarak temizlenmelidir (AYDA EN AZ BIR DEFA, bu el kitabinda sunulan bakim talimatlan ile uyum icinde ilerlemek icin gereklidir).

Davlumbaz ve*filtre ilgili talimatlara uyulmaması yangın riskine neden olur. Olasi elektrik sekslarindan kaçınmak icin lamba dizgün biçimde takilmadan davlumbazi kullanmayin veya bu durumda birakmayin.

Uretici, bu el kitabinda yer alan talimatlara uyulmamasindan kaynaklanan cihaz arzaları, hasarları ve yangınlara karsi sorumluluk kabul etmez.

Bu cihaz, 2002/96/EC sayll Avrupa Atik Elektrik ve Elektronik Ekipman Yonergesi (WEEE) uyarinca isaretlenmistir. Bu urunun uygun bir sekilde atilmasini sagladiginiz takdirde, cevre ve insanayoigi aciisindan soz konusu urunun uygunsuz bir sekilde isleme tabitutulmasi sonucu ortaya cikabilecek olasi olumsuz etkileri onlemis olacaksiniz.

Urún ya da urún ile beraber verilen

belgeler uzerinde bulunan
sembolu, bu cihazin evsel bir atik
olarak gorulmemesi gerektigine
isaret eder. Cihaz, bu tip elektrikli ve
elektronik cihazlann atildigi donusumlu toplama noktasina teslim edilmelidir. Atiklan yok etme islemi, atik yok etme

konusunda cevre ile ilgili mevcut yerel duzenlemeler匐ultusunda gerGreeklestirilmelidir.

Bu urunun geri donusum kosullari hakinda ayrintili bilgi icin, hudutlar icinde bulundugunuz belediyenin ilgili dairesine, atik yok etme servisine vya urunun saticisina danisin.

Kullanim

Davlumbaz disari tahiye yapan aspirator

versiyonunda , yada dahilde devir daimli fi litre eden versiyonunda kullanilmaldir.

Kurulum

Bu tip davlumbazlar tavana sabitlenmelidirler.

Bu uruun aigriligi cok fazladir.

Tasinmasi ve kurulmasi isleri en az iki yada faha fazla sayida kisi tarafindan yapilmaldir.

Ocagün üzerindeki pişirme kaplari,—in destek yüzyeleri ile ocak davlumbazın—in alçak kismı)—arasindaki minimum mesafe, elektrikli—is ticilardan 50 cm, gaz veya gazla—elektrikle calisan ocaklardan 65 cm'den az olmamaldir.

Gazl ocalarin kurulumuyla ilgili olarak talimatarda daha fazla mesafe belirtilyorsa, buna bagl kalimaldir.

Ana güç kaynagi davlumbazın ileinde yer alan plakada belirtilen degere uygun olmalidir. Davlumbazi varsa bir fiş ile mevcut Düzenlemelere uygun bir prize takip erisilebilir bir alana yerleştiniz. Kurulumdan sonra da eşer cihazın fiş yi yok ile (doğansebeke böglantı) veya pris erisilebilir bir yerdedehyilse, asiri akim kategorisi III ile ilgili kosullarALTHinda ana kablonun böglantisin tamamen kesilmesini saglayan, standartlara uygun Çift kutuplu bir anahtar kullanin.

Uyari: Davlumbazi ana guc kaynagina yeniden baglamadan ve etkin sekilde calistigi kontrol etmeden once, ana guc kaynagi kablosunun dizgün takilip takilmadiigi denetleyin.

Davlumbaz Özel bir elektrik kablosuna sahiptir; Bu kablonun hasar gormesi durumunda yetkili teknik servise basvurun.

Calistirma

Mufakta aşın buhar olusması halinde yüksek emme yüzindan yarılanınüz.

Yemek pisirmeye baslamadan once ocak davlumbazi emme unitesinin 5 dakika aqik tutulmasi, pisirme esnasinda ve pisirme islemi sona erdikten sonra ise 15 dakika daha calisir durumda birakilmasi onerilir.

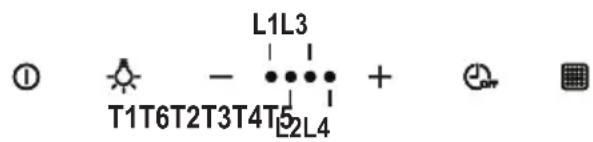

T1. ON/OFF (Açma/Kapama) Isiklari

T2. Híz azaltma

"T2" Düğmesine basildıyinda emelehizi 4'ten (yogun) 1'e duser.

Davlumbaz 1inci hizda calisirken "T2" duğmesine basildiginda, cihaz OFF (kapali) konuma geleçer.

T3. Hiz artirma

T3 Düɡmesine basildɪɡnda davlumbaz OFF (Kapali) konumdan 1inci hiza geleçer.

Davlumbaz ON (Açık) konumdayken Düğmeye basildıyinda motorışı 1'den:yogun haha geleçir (zamanlı).

1inci hiz led L1

2inci hiz led L1+L2

3uncu hiz led L1+L2+L3

Yogun hiz (zamanli) led L1+L2+L3+L4 yanip söner

Not: 4uncu hits (yogun zamanli) 5 dak. boyunca calistiktan sonra davlumbaz otomatik olarak 2inci hiza gecer

T4. Híz zamanlamasi

Hiz zamanlamasi T4 duğmesine basildigianda etkinlesir, zamanlama sonuçlandigianda isedavlumbaz söner.

Zamanlama bu sekilde siralanir: 1inci hiz - 20 dakika (led L1 yar söner)

2inci hiz - 15 dakika (led L2 yanip söner)

3uncu hiz - 10 dakika (led L3 yanip söner)

Yogun hiz - 5 dakika (led L4 yanip söner )

Zamanl calisma esnasinda T2

duğmesine basildında davlumbaz zamanlı calisma modundan Çikar veHz azalir.

T3 Düğmesine basildiginda davlumbaz zamanlì calisma modundan Çikar ve hiz artar.

T4 duğmesine basildiginda davlumbaz belirlenen hizi koruyarak zamanlicalisma modundan Çikar.

T5. Kontrol ve filtre doyma sinyali ayari:

Sonraki paragraftaki ilintili talimatlara bakiniz.

T6. Havacekme motoru ON/OFF (AÇma/Kapama) Düğmesi:

Davlumbaz herhangi bir hizda açık konumdayken T6 Düğmesine basildigianda cihaz söner.

Davlumbaz OFF (Kapali) konumdayken T6 dugmesine basildiginda cihaz 1inci hizda calismayabservar.

Yag fi ltresi sinyali

Bu sinyal görtuldugünde yag filtresi bakimi yapilmaldir.

Sinyali sifirlamak icin T5 duğmesini 5" boyunca basili tutunuz. (davlumbaz ON/ Açık konumdayken).

Davlumbaz "BIP" diye bir ses Çıkartı ve led L1 söner.

Karbon fi Itre sinyali

160 saat kullanimdan sonra led L2 yanip sönmeye stellt.

Bu sinyal göruldügünde karbon fi Itresi bakimi yapilmalidir.

Sinyali sifirlamak icin T5 duğmesini 5" boyunca basili tutunuz. (davlumbaz ON/ Açık konumdayken).

Davlumbaz "BIP" diye bir ses Çıkartı ve led L2 söner.

iki filtr de ayni zamanda sinyal verdiginde, led L1 ve L2 sirayla yanip söner.

Sifirlama, yukaria belirtilen prosedur 2 defa tekrarlayarak yapilir.

Birinci kez carbon filtresi, ikincisinde ise yag滤resi sifirlanir.

Standart modunda carbon fi Itre sinyali aktif degildir.

Davlumbaz filtredi model olarak kullanildigi takdirde carbon fi Itre sinyalini aktif konuma getirmek gerekir.

Karbon fi Itre sinyalini aktif konuma getirme:

Davlumbazi OFF (Kapali) konuma getirip T5 duğmesini 5" boyunca basili tutunuz.

Dügmeye BASISıbasilmaz oanda aktif olan fi Itre sinyaline baglıolan ledler yanmaya baslar.

Davlumbaz "BiP" diye bir ses Çıkartır ve led L2 2" boyunca yanıp söner.

Davlumbaz OFF (Kapali) konuma gezmeden led L1 e L2 2" boyunca yanmaya devam eder.

Karbon fi Itre sinyali kapali konuma getirme:

Davlumbazi OFF (Kapali) konuma getirip T5 Düğmesini 5" boyunca basili tutunuz.

Dügmeye BASISıbasilmaz oanda aktif olan fi Itre sinyaline baglıolan ledler yanmaya baslar.

Davlumbaz "BiP" diye bir ses Çıkartı ve led L2 söner.

Davlumbaz OFF (Kapali) konuma geçmeden led L1 2" boyunca yanmaya devam eder.

Bakim

DIKKAT! Herhangi bir bakim islemini gerektelestirmeden once, davlumbazi elektrik sebekesinden ayiriniz.

Cihaz bir fiş ve soketle baglı ise, fiş prisdençekilmelidir.

Davlumbazin ici ve disi duzenli olarak (en az yağ filtrelerinin bakimi iarGPCleştirdiginiz siklikta) temizlenmelidir.

likuya batirilmis bir bez ve notr svi deterjanla temizleyiniz. Asindirici urunler

kullanmayiniz. ALKOL KULLANMAYINIZ!

Uyari:Davlumbaza iliskin temel temizleme talimatlannin yerine getirilmemesi ve filtrelerin degistirilmemesi yangina neden olabilir.

Bu nedenle, söz konusu talimatlara uymaniziÖneririz.

Uretici, uygun olmayan bakimdan veya yukarida belirtilen减免nik tavsiyelerine uymamaktan kaynaklanan motor veya yangin hasari konusunda sorumluluk kabul etmez.

Yag fi ltresi

Sekil 26-31

Yaq滤resi,ayda bir (veya filtr dedolum
gosterge systemi-satin alinan modelde
varsa-bu zorunlulugu gesterir) asitsiz
deterjanla,elde veya duuk isi ve kisa
devreye programlanmisbir bulasik
makinesinde temizlenmelidir.

Bulaşık makinesinde yıkanda, yüz滤resinin rengi hafıç solabilir, ancak bu fi Ittreleme kapasitesini etkilemez.

Kömur fi ltresi

(yalnizca fi Itreli modellerde)

Sekil 28

Kömür filtresi sicut su ve uygün bir deterjanla veya bulasık makinesinde 65^ de (bulasık makinesi kullanıdligi takdirde, tam devri seçıniz) iki ayda bir (veya filtré dolum gösterge sistemi - satin aldışınz modelde varsa - bu zorunluluğu gösterir) yikanabilir.

Fazla suyu filtreye zarar vermeden boşaltı, plastik kafesin icerisinde bulunan yataği sökünüz ve kafesi tamamıyla kurutmak,—çın 100° C'dekı"—fında 10 dakika birakiniz.

Yataği her 3 yilda bir, bez yiprandigiindadegistiriniz.

Lambalan degistirme

Sekil 32

Davlumbazin elektrik baglantisini kesin.

Uyari! Ampullere dokunmadan once, soguduklarindan emin olun.

Hasar goren lambayi dokun ve AÇİK ARMATÜRLERDE KULLANIMA UYGUN G-4 duy icin yapilmış yeni bir 12 Volt, 20 Watt (max) halojen lamba iledehyşirin. Paketteki talimatlari izleyin ve yeni lambaya Çiplak elle dokunmayın.

Uretici /Ihracatci :

Kullanim Ömrü Bilgisi :

Kullanim omru kucuk ev aleterinde 7 yil, diger beyaz esya urunlerinde ise 10 yildir. Kullanim omru, uretici ve/veya ithalatci firmanin cihazinizla ilgili yedek parca temini ve bakim suresini ifade eder.
