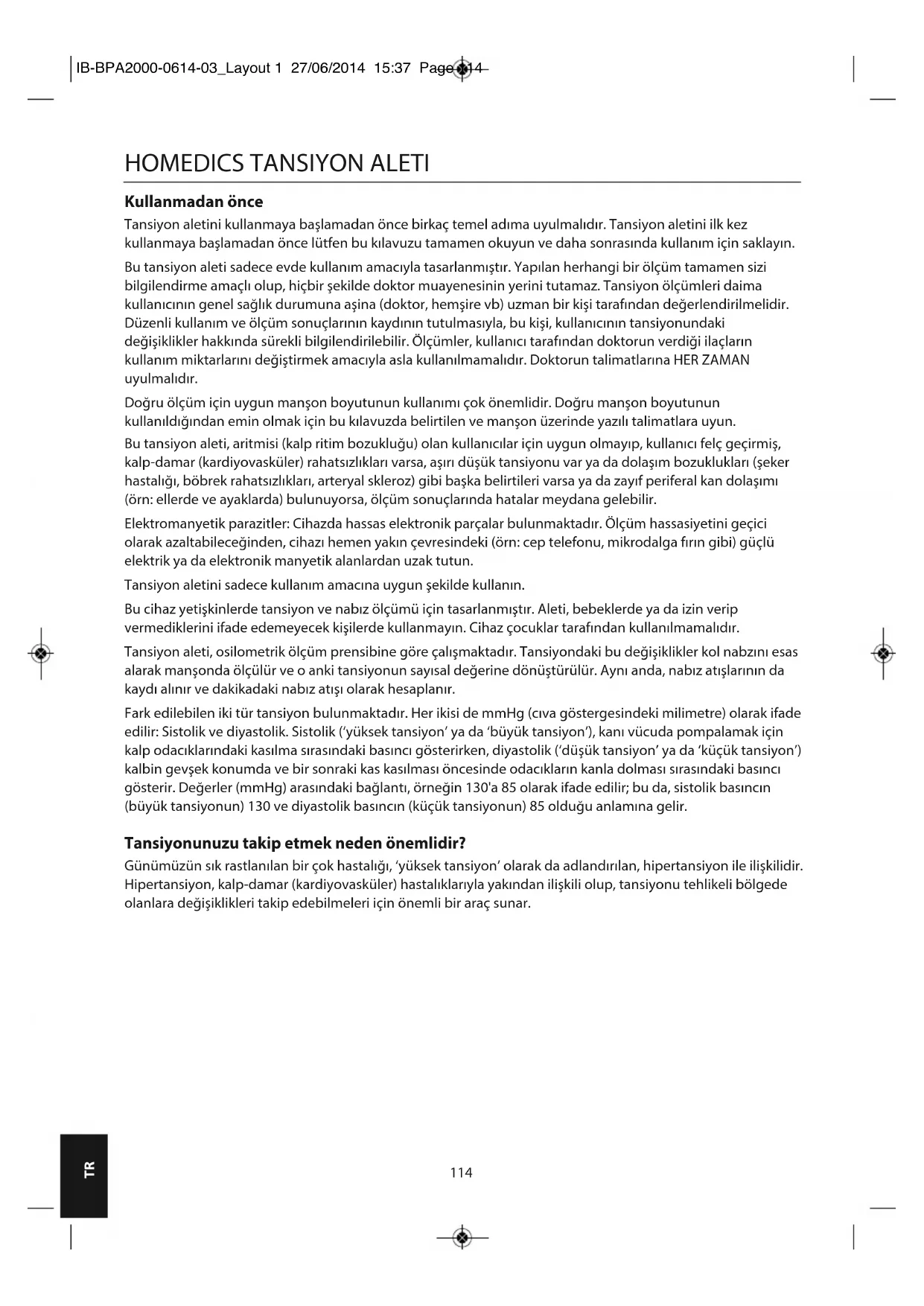

KULLANIM KILAVUZU BPA2000EU HOMEDICS

Tansiyon aletini kullanmaya başlamadan önce birkaç temel adıma uyulmalıdır. Tansiyon aletini ilk kez kullanmaya başlamadan önce lütfen bu kılavuzu tamamen okuyun ve daha sonrasında kullanım için saklayın.

Bu tansiyon aleti sadece evde kullanım amacıyla tasarlanmıştır. Yapılan herhangi bir ölçüm tamamen sizi bilgilendirme amaçlı olup, hiçbir şekilde doktor muayenesinin yerini tutamaz. Tansiyon ölçümleri daima kullanıcıının genel sağlık durumuna aşına (doktor, hemşire vb) uzman bir kişi tarafından değerlendirilmelidir. Düzenli kullanım ve ölçüm sonuçlarının kaydının tutulmasıyla, bu kişi, kullanıcıının tansiyonundaki değişiklikler hakkında sürekli bilgilendirilebilir. Ölçümler, kullanıcı tarafından doktorun verdiği ilaçların kullanım miktarlarını değiştirmek amacıyla asla kullanılmamalıdır. Doktorun talimatlarına HER ZAMAN uyulmalıdır.

Doğru ölçüm için uygun manşon boyutunun kullanımı çok önemlidir. Doğru manşon boyutunun kullanıldığından emin olmak için bu kılavuzda belirtilen ve manşon üzerinde yazılı talimatlara uyun.

Bu tansiyon aleti, aritmisi (kalp ritim bozukluğu) olan kullanıcılar için uygun olmayıp, kullanıcı felç geçirmiş, kalp-damar (kardiyovasküler) rahatsızlıkları varsa, aşırı düşük tansiyonu var ya da dolaşım bozuklukları (şeker hastalığı, böbrek rahatsızlıkları, arteryal skleroz) gibi başka belirtileri varsa ya da zayıf periferal kan dolaşımı (örn: ellerde ve ayaklarda) bulunuyorsa, ölçüm sonuçlarında hatalar meydana gelebilir.

Elektromanyetik parazitler: Cihazda hassas elektronik parçalar bulunmaktadır. Ölçüm hassasiyetini geçici olarak azaltabileceğinden, cihazı hemen yakın çevresindeki (örn: cep telefonu, mikrodalga fırın gibi) güçlü elektrik ya da elektronik manyetik alanlardan uzak tutun.

Tansiyon aletini sadece kullanım amacına uygun şekilde kullanın.

Bu cihaz yetişkinlerde tansiyon ve nabız ölçümü için tasarlanmıştır. Aleti, bebeklerde ya da izin verip vermediklerini ifade edemeyecek kişilerde kullanmayın. Cihaz çocuklar tarafından kullanılmamalıdır.

Tansiyon aleti, osilometrik ölçüm prensibine göre çalışmaktadır. Tansiyondaki bu değişiklikler kol nabzını esas alarak manşonda ölçülür ve o anki tansiyonun sayısal değerine dönüştürülür. Aynı anda, nabız atışlarının da kaydı alınır ve dakikadaki nabız atışı olarak hesaplanır.

Fark edilebilen iki tür tansiyon bulunmaktadır. Her ikisi de mmHg (cıva göstergesindeki milimetre) olarak ifade edilir: Sistolik ve diyastolik. Sistolik ('yüksek tansiyon' ya da 'büyük tansiyon'), kanı vücuda pompalamak için kalp odacıklarındaki kasılma sırasındaki basıncı gösterirken, diyastolik ('düşük tansiyon' ya da 'küçük tansiyon') kalbin gevşek konumda ve bir sonraki kas kasılması öncesinde odacıkların kanla dolması sırasındaki basıncı gösterir. Değerler (mmHg) arasındaki bağlantı, örneğin 130'a 85 olarak ifade edilir; bu da, sistolik basıncın (büyük tansiyonun) 130 ve diyastolik basıncın (küçük tansiyonun) 85 olduğu anlamına gelir.

Tansiyonunuzu takip etmek neden önemlidir?

Günümüzün sık rastlanılan bir çok hastalığı, 'yüksek tansiyon' olarak da adlandırılan, hipertansiyon ile ilişkilidir. Hipertansiyon, kalp-damar (kardiyovasküler) hastalıklarıyla yakından ilişkili olup, tansiyonu tehlikeli bölgede olanlara değişiklikleri takip edebilmeleri için önemli bir araç sunar.

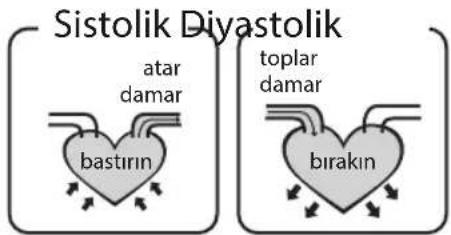

Sistolik basınç ve diyastolik basınç nedir?

Ventriküller (karıncıklar) kasıldığında ve kanı kalpten dışarıya pompaladığında, tansiyon en üst seviyeye ulaşır; döngüdeki bu en yüksek basınç sistolik basınç olarak bilinir. Kalp atışları arasında kalbin gevşediği andaki en düşük tansiyona diyastolik basınç denir.

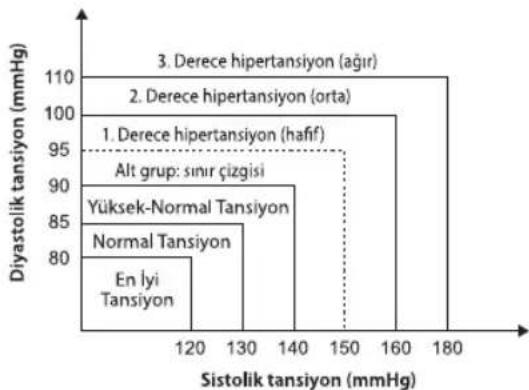

Standart tansiyon sınıflandırması nedir?

Aşağıda Dünya Sağlık Örgütü (WHO) ve Uluslararası Hipertansiyon Topluluğu (ISH) tarafından 1999 yılında yapılan tansiyon sınıflandırma modu gösterilmektedir.

SeviyeTansiyon(mmHg)
	En İyiOptimal Norm.	Normal YülNorm.	ek-normal HafıG1	Orta AğırG2	G3
SYS <120	120~129 130~1	39 140~159 160	~179 >180			-
DIA <80 80	~84 85~89 90	~99 100~109 >1	10			-

UYARI

Sadece bir doktor/pratisyen hekim (GP) size normal tansiyon aralığınızı ve risk taşıdığıınız noktayı söyleyebilir. Bu değerleri öğrenmek için doktorunuza danışın. Bu ürünle alınan ölçümler belirtilen aralığın dışına çıkarsa doktorunuza/pratisyen hekiminize (GP) danışın.

GÜVENLİK BİLGİLERİ

	Uyarı: beraberindeki dokümanlara başvurun		B Türünün uygulandığı parça
	CE işareti: 93/42/EEC Tıbbi Cihaz Yönetmeliği'nin temel gereklerine uyar.		Atma/imha: bu ürünü ayriştırılmamış atıklarla beraber atmayın. Özel işlem için bu tarz atıkların ayrıca toplanması gerekir.
	Üretici		Doğru akım
SN	Seri numarasını belirtir

UYARI

• Bu cihaz yetişkinlerde kullanım için tasarlanmıştır.
• Bu cihaz, arter (atardamar) kan basıncının etkilenmeyecek (invazif olmayacak) şekilde ölçüm ve izlenmesi için tasarlanmıştır. Kol dışındaki uzuvlarda kullanılmak üzere tasarlanmamıştır.
• Kendi kendini izlemeyi/gözlemlemeyi, kendi rahatsızlığını teşhis etmekle karıştırmayın. Bu ünite tansiyonunuzu ölçmenizi sağlar. Sadece bu ünitenin gösterdiği ölçümlere dayanarak bir tıbbi tedaviye başlamayın ya da mevcut bir tedaviyi sonlandırmayın. Her zaman ilk önce doktorunuza danışın.
• İlaç kullanıyorsanız, tansiyonunuzu ölçmek için en uygun zamanı belirleme konusunda doktorunuza danışın. Reçeteyle verilmiş olan bir ilacı asla doktorunuza danışmadan değiştirmeyin.
• Bu ünite, acil tıbbi müdahalelerde ya da ameliyatlar sırasında sürekli tansiyon ölçmek için uygun değildir.
• Manşon basıncının 40 kPa (300 mmHg) değerini aşması durumunda, ünitenin otomatik olarak havası incektir. Basıncın 40 kPa (300 mmHg) değerini aştığında, manşonun havası inmiyorsa, manşonu kolunuzdan çıkartın ve şişirmeyi durdurmak için düğmesine basın.
• Ölçüm hatalarını önlemek için, ürünü kullanmadan önce bu kılavuzu dikkatlice okuyun.
• Bu ekipman, bir AP/APG ekipmanı olmayıp, oksijen ya da azot oksidin havayla karıştırıldığı yanıcı anestezinin bulunduğu yerde kullanmak için uygun değildir.
• Operatör, AC adaptörü çıkışıyla hastaya aynı anda dokunmamalıdır.
• Ölçüm hatalarını önlemek için, AC adaptörünü kullanırken, güçlü elektromanyetik alanın yaydığı parazit sinyali ya da elektrikli hızlı geçici/yayma sinyalinin oluşturacağı koşullardan lütfen kaçının.
• Kullanıcı, ekipmanın güvenli şekilde çalıştığını kontrol etmeli ve kullanmaya başlamadan önce düzgün, çalışır durumda olduğunu kontrol etmelidir.
• Luer kilit konektörlerinin üründe kullanılmadığına lütfen dikkat edin ve lütfen verilen konektörleri DEĞİŞTİRMEYİN.

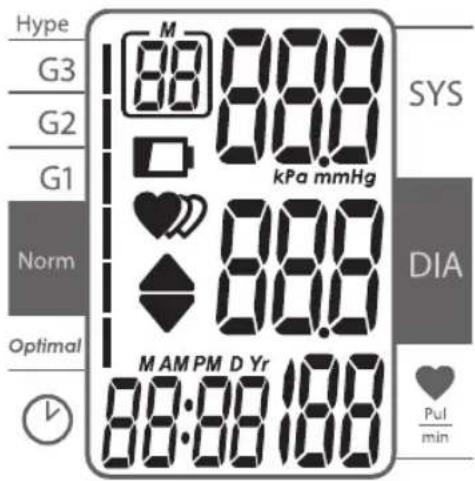

LCD ekran sinyali

Sembol Tanım Açıklama
SYS	Sistolik tansiyon Yüksek basınç sonucu
DIA	Diyastolik tansiyon Düşük basınç sonucu
Pul/min	Nabız Nabız/dakika
	Havası indiriliyor MANŞON havası indiriliyor
	Saat (saat:dakika) Şu anki saat
	Hafıza	Görüntülenen ölçüm değerleri hafızadan gösterilmektedir.
kPa	kPa Tansiyon Ölçüm Birimi
mmHg	mmHg Tansiyon Ölçüm Birimi
lo+☐	Düşük pil Piller zayıf ve değiştirilmesi gerekiyor.
[3022]	Aritmi Düzensiz kalp atışı
	Derece Tansiyonun derecesi

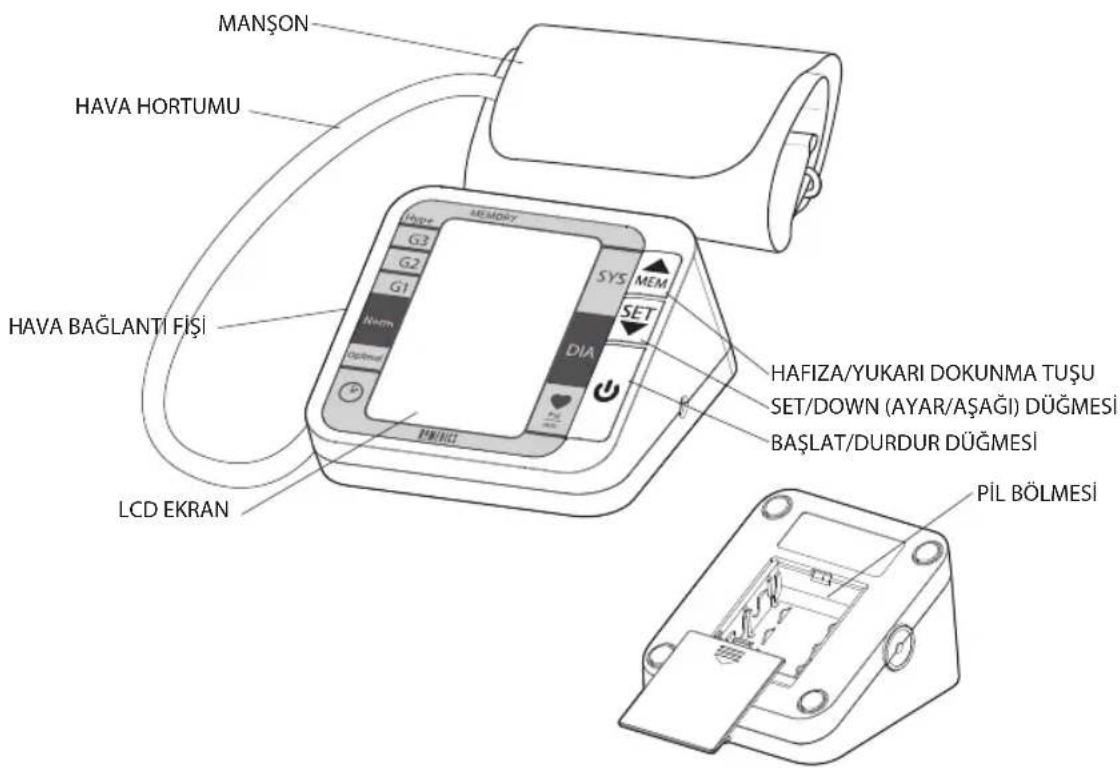

TANSIYON ALETININ PARÇALARI

Liste

1. Tansiyon Aleti 2. Manşon

Pilleri Takma ve Değiştirme

1. Pil kapağını kaydırarak çıkarın.

2. Kullanım kılavuzu3. 4 adet AGı bovni'diği gibi, kutupları doğru olacak şekilde pilleri takın.

3. Kapağı yerine takın.

Aşağıdakilerden herhangi biri meydana geldiğinde pilleri değiştirin

• gösterildiğinde
- Ekran silik hale geldiğinde
- Ekran aydınlanmadığında

UYARI

Cihazın uzun bir süre kullanılmama ihtimali varsa, pilleri çıkarın.

Alternatif olarak AC adaptörle çalışma moduda bulunmaktadır: 100-240V\~, 50-60HZ, 400mA (PP-ADPR2K3K-EU AC adaptörünü HoMedics websitesinden satın alabilirsiniz).

Bu ürün, tansiyonu algılamak için Osilometrik Ölçüm yöntemini kullanır. Her ölçüm öncesinde, ünite, hava basıncına eşit olan "sifır basınç" seviyesini sağlar. Ardından, kolマンションuisiştirmeye başlarken, ünite, sistolik ve diyastolik basınç ile nabız hızını belirlemede kullanılan atış darbelerinin oluşturduğu basınç titreşimlerini algılar.

Cihaz aynı zamanda, zaman aralığının ortalamasını almak için algılanan nabız dalgalarının en uzun ve en kısa zaman aralıklarını karşılaştırır ve ardından standart sapmayı hesaplar. Zaman aralıklarının farkı %25'in üzerine çıktığında düzensiz kalp atışını belirtmek için cihaz, yazılı bir uyarı sinyali görüntüleyecektir.

TARIH, SAAT VE ÖLÇÜ BIRIMINI AYARLAMA

Tansiyon aletinizi kullanmaya başlamadan önce saatini ayarlamanız önemli; böylece, hafızaya kaydedilen her bir kayıt için bir zaman damgası atanabilir. (yıl: 2000–2050, saat: 24 S)

1. Yıl ayarlama moduna girmek için, ünite kapalıyken "SET)/(AYAR) düğmesini 3 saniye boyunca basılı tutun.

1. [YEAR]/(YIL) ayarını değiştirmek için "MEM)/(HAFIZA) tuşuna basın.

1. Doğru yılı ayarladığınızda "SET)/(AYAR) tuşuna basın ve ekran otomatik olarak bir sonraki adıma geçecektir.

1. [MONTH]/(AY) ve [DAY]/(GÜN) ayarları için 2 ve 3 numaralı adımları tekrar edin.

2. [HOUR]/(SAAT) ve [MINUTE]/(DAKİKA) ayarları için 2 ve 3 numaralı adımları tekrar edin.

1. [UNIT]/(ÜNİTE) ayarı için 2 ve 3 numaralı adımları tekrar edin.

1. Ünite ayarlandıktan sonra, 'done' (tamam) yazısı gösterilecek ve ardından otomatik olarak kapanacak.

tAnsiYon ciHAZinin KUIIAniMi

Manşonu takma

Doğru manşon boyutu hassas ölçüm için kritik öneme sahiptir. Bu aletle birlikte 22-32 cm'lik standart boyutlu manşon verilmektedir. 32-42 cm'lik büyük boyutlu manşonu HoMedics'in www.homedics.co.uk websitesinden temin edilebilir.

1. Manşon ilk kullanım öncesinde monte edilmemişse, manşonun hortuma en uzak ucunu düğüm oluşturacak şekilde D şeklinde halkadan geçirin.
2. Hortumu cihazın sol tarafına takın.
3. Elbisenizin sol kolunu yukarı doğru kivirin ve manşonun hortumu kolun ortasına gelecek şekilde dirseğin yaklaşık 2-3 cm yukarısına yerleştirin. Hortum aşağı doğru, elin olduğu yöne bakmalı.
4. Kolunuzun etrafını kolayca ve sorunsuzca sıkabilmesi için manşonun ucunu hafifçe çekin. Manşon, cırt cırtlı bant manşona doğru çekilerek sağlamlaştırılır.
5. Bir parmağınızı manşon ile kolunuz arasına sokabilmelisiniz. Manşon bu ölçüden daha sıkı olmamalıdır.
6. Vücudunuzu gevşetin ve manşonun kalple aynı yükseklik hizasında olabilmesi için avuç içiniz yukarı bakacak şekilde kolunuzu masanın üzerine koyun. Hortumun bükülmediğinden emin olun.

Manşonu sol kola takmak mümkün değilse, bunun yerine sağ kola da takılabilir. Ancak, tüm ölçümlerin aynı kolda yapılması önemlidir. Ölçümün sağ koldan alınması durumunda manşon üzerindeki arter sembolü ana arter (atardamar) yukarısında olmalıdır. Nabzın en güçlü olduğu yeri bulmak için kolun iç kısmında, dirseğin yaklaşık 2 cm üzerindeki kol arterleri (atardamarları) üzerine bastırın. Ana arter (atardamar) budur.

Tansiyon ölçümu hakkında bilinmesinde fayda olan bilgiler

• Ölçümler yüksek ya da düşük sıcaklıktan etkilenebileceğinden, tansiyon ölçümleri sessiz ve konforlu ortamlarda gerçekleştirilmelidir. Tansiyon normal vücut sıcaklığında ölçülmelidir.
• Ölçüm sırasında hareket etmeyin ya da konuşmayın. Ayaklarını zemin üzerinde düz olarak tutun.
• Ölçüm sırasında manşona ya da tansiyon cihazına dokunmayın.
• Mümkün olan en iyi sonucu elde etmek için, tansiyon her gün yaklaşık aynı saatte ve aynı kolda ölçülmelidir.
• Ardarda çok sayıda ölçüm almanız gerekiyorsa, lütfen her bir ölçüm arasında 5 dakika bekleyin.
• Ölçümler sadece bilgilendirme amaçlıdır. Tansiyonunuzdan şüpheleniyorsanız, doktorunuza danışın.
• Basınç 300 mmHg seviyesine aştığında tansiyon cihazı otomatik olarak iner.
• Bu ürün, aritmi (kalp ritim bozukluğu) rahatsızlığı olanlara uygun değildir.
• Kullanıcının şeker hastalığı, zayıf kan dolaşımı, böbrek sorunları olması ya da daha önce felç geçirmiş olması halinde ölçüm hataları meydana gelebilir.
• Tansiyon her bir kalp atışıyla değişmekte olup, neticesinde gün içerisinde 24 saat boyunca sürekli değişir.
• Tansiyon ölçümü, kullanıcıının duruş pozisyonu, koşulları ya da diğer faktörlerden etkilenebilir. En net ölçümü elde etmek için ölçümün antrenman, banyo, yemek sonrası, alkol ya da kafeinli içecek tüketimi ya da sigara içme gibi faaliyetlerden 1 saat sonra alınması önerilir.
• Ölçüm alımı öncesinde hareketsiz olarak oturmanız ve 15 dakika boyunca rahatlamanız önerilir. Ölçüm alınırken kullanıcı fiziksel olarak yorgun ya da bitkin olmamalıdır.
• Ölçüm sırasında kullanıcı konuşmamalı veya el ya da kolunu hareket ettirmemelidir.

Tansiyon ölçümü

1. Ekranı açmak için düğmesine basın; cihaz tüm ölçümu otomatik olarak başlatacak ve bitirecektir.
2. Ölçüm tamamlandığında,マンション otomatik olarak inecek ve ekran sistolik (büyük) tansiyonu, diyastolik (küçük) tansiyonu ve nabzı gösterecektir. Ölçüm aynı anda ekranın hafızasına kaydedilir.
3. Cihaz, kullanım sonrasında yaklaşık 1 dakika içerisinde otomatik olarak kapanır, ancak düğmesine basılarak manüel olarak da kapatılabilir.

NOT

Gerekli olması halinde, ölçüm alımına üğmesine basılarak yarıda kesilebilir. Sonrasında manşon hemen inecektir.

Cihaz, ölçümün tamamlanabilmesi için vücudun daha yüksek basınç gerektirdiğine karar verirse, manşon otomatik olarak tekrar şiirilecektir.

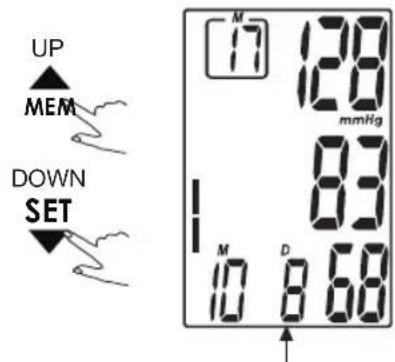

Kayıtların geri çağrılması

1. En son kaydı göstermek için lütfen "MEM)/(HAFIZA)" tuşuna basın.
2. İstediğiniz kaydı almak için lütfen "MEM)/(HAFIZA) veya "SET"/(AYAR) tuşuna basın.

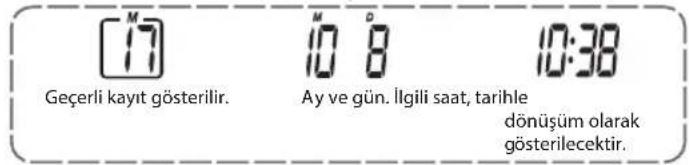

Kayıt, tarih ve saat sırası dönüşümlü olarak görüntülenecektir.

UYARI

En son kayıt (1) ilk sırada gösterilir. Her yeni ölçüm (1) numaralı ilk kayda atanır. Tüm diğer kayıtlar bir sayı geriye atılır (örn: 2 sayısı 3 olur, vs.) ve son kayıt (60) listeden çıkarılır.

Kayıtlarınızı silme

Doğru ölçüm alamadıysanız, aşağıdaki adımları kullanarak tüm sonuçları silebilirsiniz.

1. Cihaz kapalıyken, "MEM)/(HAFIZA) tuşunu 3 saniye boyunca basılı tutun Yanıp sönen ekran dEL ALL/(HEPSİNİ SİL) yazısını gösterecek.
2. Silmeyi onaylamak için "SET)/(AYAR) tuşuna basın; alet otomatik olarak kapanacaktır.
3. Kaydı silmek istemiyorsanız, iptal etmek için düğmesine basın.
4. Herhangi bir kayıt yoksa sağdaki ekran görünecektir.

Bu bölüm, tansiyon aletinizle ilgili karşılaşabileceğiniz sorunlar hakkındaki hata mesajlarının bir listesini ve sıkça sorulan soruları içerir. Kullanım sırasında anormallikler meydana gelirse, lütfen aşağıdaki maddeleri kontrol edin.

SORUN BELIRTI KONTROL EDECEKLERINIZ ÇÖZÜM
Elektrik yok	Ekran silik ya da aydınlanmıyor.	Piller tükenmiştir. Pilleri yenileriyle değiştirin
		Piller yanlış şekilde takılmıştır.	Pillerin doğru şekilde takın
Düşük pil gücü	Ekranda görünen	Piller zayıflamıştır Pilleri yenileriyle değiştirin
Hata Mesajı	E 1 görünüyor	Manşon sağlam takılmamıştır	Manşonu tekrar sıkın ve ardından tekrar ölçüm alın
	E 2 görünüyor Manşon çok sıkı takılmıştır.		Manşonu tekrar sıkın ve ardından tekrar ölçüm alın
	E 3 görünüyor Manşonun basıncı fazladır.		Manşonu tekrar sıkın ve ardından tekrar ölçüm alın
	E10 veya E11 görünüyor	Alet, ölçüm sırasında hareket algılamıştır	Hareket ölçümü etkileyebilir. Bir an için gevşeyin ve ardından tekrar ölçüm alın
	E20 veya E21 görünüyor	Yanlış ölçülmüştür	Bir an için gevşeyin ve ardından tekrar ölçüm alın
	Ekranda görünen, Eexx.	Bir kalibrasyon hatası meydana geldi.	Ölçümü tekrar alın. Sorun devam ederse, daha fazla yardım için satıcıyla ya da müşteri hizmetleri departmanımızla iletişime geçin. İletişim bilgileri ve iade talimatları için garanti belgesine başvurun.

Buna rağmen cihaz hala çalışmıyorsa, lütfen cihazın satın alındığı mağazayla iletişime geçin. Cihazı açmaya ya da içindeki parçalardan herhangi birini kendiniz ayarlamaya çalışmayın.

Özellikler

Güç kaynağı	Pille çalışma modu: 6V DC 4 adet AA boy pilAC adaptörlü çalışma modu: 100-240V~, 50-60HZ, 400 mA(PP-ADPR2K3K-EU AC adaptörünü HoMedics websitesinden satın alabilirsiniz).
Görüntüleme modu Dijital LCD V.A. 93	x 61 mm
Ölçüm modu Osilografik test modu
Ölçüm aralığı	Basınç: 0-40 kpa (0-300mmHg)nabız değeri: (40-199) atış sayısı/dakika
Hassasiyet	Basınç:± 0,4 kpa (3mmHg) değerde 15-25°C10°C-40°C (15°C-25°C dışında)± 0,8 kpa (6mmHg) değerdenabız değeri: ±5%
Normal çalışma koşulu Sıcaklık: %80 veya altındaki göreceli nemde 5°C-40°C
Saklama ve nakliye koşulu	Sıcaklık: -20°C-60°CGöreceli nem: 10%~93%
Üst kolun ölçüm çevre uzunluğu Yaklaşık 22cm-32cm
Ağırlık Yaklaşık 353 gr (Piller hariç)
Dış boyutlar Yaklaşık 140 x 120 x 70 mm
Aparat 4 adet AA boy pil, kullanım kılavuzu, manşon
Çalışma modu Sürekli çalışma
Koruma derecesi B Türünün uygulandığı parça
Su girişine karşı koruma IPX-0

Temizleme ve bakım

Tansiyon aleti ve manşon yumuşak deterjanla nemlendirilmiş yumuşak bir bezle silinebilir ve yumuşak, kuru bir bez ya da kağıt havluyla kurulanabilir. Sentetik kısımlarda hasara neden olabileceğinden, asla ağır, sert deterjan kullanmayın. Ayrıca, cihazı temizlemek için asla seyreltici, alkol ya da gaz yağı kullanmayın.

Güvenlik ve elektrikli cihazlar

• Kullanılmadığında, cihazı güvenli bir yerde saklayın.
• Cihazı sadece kolun üst kol bölgesinde kullanın, vücudun diğer bölgelerinde kullanmayın.
• Cihaz uzun süre kullanılmadığında, cihaza zarar verebileceğinden, pillerde meydana gelebilecek akmayı önlemek için pilleri çıkarmanız önerilir.
• Cihaz, donma noktasına yakın aşırı düşük sıcaklıkta saklanmışsa, tekrar kullanmadan önce oda sıcaklığına dönmesi için lütfen bekleyin.
• Cihazda ciddi hasara neden olabileceğinden, cihaz ya da manşon sökülmemelidir. Onarım gerekliyse, cihaz satın alındığı mağazaya geri götürülmelidir. Cihazı açmaya ya da içindeki parçaları kendiniz ayarlamaya çalışmayın.
• Cihaza zarar vereceğinden, cihazı su ya da başka sıvılara batırmayın.
• Cihazı ya da manşonu aşırı sıcak ve soğuğa, neme ya da doğrudan güneş ışığına maruz bırakmayın. Cihazı toza karşı koruyun.
• Manşon ve hortum sıkı şekilde katlanmamalı. Üst kola düzgün şekilde takılmadıysa, cihaz çalıştırılmamalı.
• Cihazı düşürmekten kaçının ve aşırı basınca maruz bırakmayın.
• Cihaz, sert zemine düşürülmek gibi aşırı şoklara maruz bırakılmamalıdır.
• Cihaz sadece özel/şahsi ev kullanımı için tasarlanmış olup, sadece yetişkinlerde kullanıma uygundur (18 yaş üzeri).
• Hiç beklenmedik bir olay gerçekleşir, manşon şişmeye devam eder ve durmazsa, manşonu üst kolunuzdan hemen çıkartın.

Pil direktifi

Bu sembol, çevreye ve sağlığa karşı zararlı olabilen maddeler içerebileceği için pillerin ev atığıyla atılmaması gerektiği gösterir. Lütfen, pilleri belirtilen toplama noktalarına atın.

WEEE açıklaması

Bu işaret bu ürünün AB genelinde diğer ev atıklarıyla birlikte atılmaması gerektiğini belirtir. Kontrolsüz atığın çevre veya insan sağlığına olası zararları engellemek için sorumlu bir şekilde geri dönüştürülmesini ve malzeme kaynaklarının sürdürebilir şekilde yeniden kullanılmasını sağlayın. Kullanılmış aygıtınızı iade etmek için lütfen iade sistemlerini kullanın veya ürünü satın aldığınız perakende satış noktasıyla görüşün. Kendileri bu ürünü çevreye zarar vermeyecek şekilde geri dönüştürülmek üzere gerekli yere gönderebilirler.

Tablo 1 Yönlendirme ve üreticinin beyanı – tüm EKİPMAN ve SİSTEMLER için elektromanyetik yayılım

Yönlendirme ve üreticinin beyanı – elektromanyetik yayılım
BPA-2000-EU, aşağıda belirtilen elektromanyetik ortamlarda kullanılmak üzere tasarlanmıştır. BPA-2000-EU müşterisi ya da kullanıcısı ürünün belirtilen ortamda kullanılmasını sağlamalıdır.
Yayılım testi Uyumluluk	Elektromanyetik ortam	– yönlendirme
RF yayılımlarıCISPR 11	Grup 1	BPA-2000-EU, RF enerjisini sadece içsel fonksiyonları için kullanır. Bu nedenle RF yayılımları çok düşük olup, yakınındaki elektronik ekipmanda herhangi bir parazite neden olması olası değildir.
RF yayılımıCISPR 11	Sınıf B	BPA-2000-EU, ev ve ev içi kullanım amaçlı, binalara verilen genel düşük voltajlı elektrik şebekesine doğrudan bağlı olanlar dışındaki tüm tesisatlarda kullanım için uygundur.
Harmonik yayılımlarIEC 61000-3-2	Uygulanamaz
Voltaj dalgalanmaları/titreme yayılımları IEC61000-3-3	Uygulanamaz

Tablo 2 Yönlendirme ve üreticinin beyanı – elektromanyetik bağışıklık – tüm ME EKİPMANLARI ve ME SİSTEMLERİ için

Yönlendirme ve üreticinin beyanı – elektromanyetik bağışıklık
BPA-2000-EU, aşağıda belirtilen elektromanyetik ortamlarda kullanılmak üzere tasarlanmıştır. BPA-2000-EU müşterisi ya da kullanıcısı ürünün belirtilen ortamda kullanılmasını sağlamalıdır.
Bağışıklık testi	IEC 60601 test düzeyi	Uyum düzeyi Elektromanyetik ortam – yönlendirme
Elektrostatik deşarj (ESD) IEC 61000-4-2	±6 kV kontak ±8 kV hava	±6 kV kontak ±8 kV hava	Zeminler ahşap, beton ya da fayans olmalı.Zemin sentetik materyalle kaplıysa, göreceli nem en az %30 olmalı.
Elektrikli hızlı geçici/yayma IEC 61000-4-4	±2 kV güç kaynağı hatları için	±2 kV güç kaynağı hatları için	Ana şebeke güç kalitesi, tipik ticari ya da hastane ortamıyla aynı olmalı
Ani yükselme IEC 61000-4-5	±1 kV hatlardan hatlara	±1 kV diferansiyel mod	Ana şebeke güç kalitesi, tipik ticari ya da hastane ortamıyla aynı olmalı
Güç kaynağı giriş hatlarındaki voltaj düşüşleri, kısa süreli kesintiler ve voltaj değişiklikleri IEC 61000-4-11	0,5 saniye için %<5 UT(UT'de %>95 düşüş)	0,5 saniye için %<5 UT(UT'de %>95 düşüş)	Ana şebeke güç kalitesi tipik ticari ya da hastane ortamının seviyesinde olmalı. BPA-2000-EU kullanıcısı ana şebeke güç kesintisi sırasında kullanıma devam etmesini gerektiriyorsa, BPA-2000-EU cihazının bir kesintisiz güç kaynağı ya da pille çalıştırılması önerilir.
	5 döngü için %40 UT(UT'de %60 düşüş)	5 döngü için %40 UT(UT'de %60 düşüş)
	25 döngü için %70 UT(UT'de %30 düşüş)	25 döngü için %70 UT(UT'de %30 düşüş)
	0,5 saniye için %<5 UT(UT'de %>95 düşüş)	0,5 saniye için %<5 UT(UT'de %>95 düşüş)
Elektrik frekansı (50Hz) manyetik alanı IEC 61000-4-8	3A/m 3A/m Güç frekansı manyetik alanları, tipik ticari ya da hastane ortamındaki tipik bir konum seviyesinin özelliklerinde olmalıdır.
NOT: UT, test düzeyinin uygulanması öncesindeki AC ana şebeke voltajıdır.

Tablo 3 Yönlendirme ve üreticinin beyanı – elektromanyetik bağışıklık – YAŞAM DESTEĞİ olmayan ME EKİPMANLARI ve ME SİSTEMLERİ için

Yönlendirme ve üreticinin beyanı – elektromanyetik bağışıklık
BPA-2000-EU, aşağıda belirtil enelektromanyetik ortamlar da kullanılmak üzere tasarlanmıştır.Müşteri ya da kullanıcıürünün belir tilen ortamda kullanılmasını sağ lama İdır.
Bağ ışıklık testi	IEC 60 601 test düzeyi	Uyum düzeyi	Elektrøma nyetik ortam – y önlendirme
İletilen RFIEC 61000-4-6	3 Vms150 kHz ila 80 MHz	3 Vr ms	Taşınabilir ve mobil RF iletişim ekipmanları,kablolar da dahilolma küzer e,Y S-6100'ünherhangi bir parçasına verici nin frek ansınauygulanan denkleml ehesaplanarak önerilenayırım mesafe sinden daha yak îndakullanılmamalıdır.Önerilen ayrım mesa fesi d = 1.167 d = 1.167 80 MHz ila 800 MHz d = 2.333 800 MHzıla 2,5 GHzP ver ič üreticisine göre vericinin watt (W)cinsinden maksı mum çıkış e lek trik değeridir;d me tre d nsinden öneril en ayrımmesafesidi r.Elekt romanyetik yerinde incele meylebelir lenen sabit RF vericilerinin alankuvvetler i, her bir frekans aralığındak iuyumluluk düzeyinden daha az olm aldır.Aşağıdaki sembolün olduğu ekipmanınyakınında paraz it meydana gelebilir.(()))
Yayılan RFIEC 61000-4-3	3 V/m 80 MHzila 2,5 GHz	3 V/m
NOT 1 80 MHz ve 800 MHz'de daha yüksek frekans aralığı geçerlidir.NOT 2 Bu yönlendirmeler tüm durumlar için geçerli olmayabilir. Elektromanyetik yayılım, yapılar, nesnelerve insanlardan kaynaklanabilecek emilim ve yansımadan etkilenebilir.
a Radyo bazlı (cep/kablosuz) telefonlar ve mobil kara radyoları, amatör radyo, AM ve FM radyo yayını ve TVyayını baz istasyonları gibi sabit vericilerinden gelen alan kuvvetleri teorik olarak net tahminedilemeyebilir.Sabit RF vericilerinden kaynaklanan elektromanyetik ortamı saptamak için elektromanyetik yerindeincelemenin gerçekleştirilmesi düşünülmeli. ELE007839V1'in kullanıldığı yerdeki ölçülen alan kuvvetiyukarıda belirtilen yürürlükteki RF uyumluluk düzeyini aşıyorsa, ELE007839V1'in normal olarak çalıştığınındoğrulanması sağlanmalıdır. Anormal performansın gözlenmesi durumunda, ELE007839V1'in yönünündeğiştirilmesi ya da yerinin değiştirilmesi gibi ilave önlemler gerekbilir.b 150 kHz ila 80 MHz üzerindeki frekans aralığında alan kuvvetleri 3 V/m'den daha az olmalıdır.

Tablo 4 Taşınabilir ve mobil iletişim ekipmanları ile EKİPMAN ya da SİSTEM arasındaki önerilen ayrım mesafesi – YAŞAM-DESTEĞİ olmayan ME EKİPMANI ya da ME SİSTEMİ için

Taşınabilir ve mobil RF iletişim ekipmanları ile ELE007839V1 Sağlık Ekipmanları arasında önerilen ayrım mesafeleri.
BPA-2000-EU, yayılan RF parazitlerinin kontrol edildiği bir elektromanyetik ortamda kullanılmak üzere tasarlanmıştır. BPA-2000-EU müşterisi veya kullanıcısı, taşınabilir ve mobil RF iletişim ekipmanları (vericiler) ile BPA-2000-EU arasındaki minimum mesafeyi, iletişim ekipmanlarının maksimum çıkış güçlerine aşağıda önerildiği gibi sağlayarak elektromanyetik paraziti önlemeye yardımcı olabilirler.
Vericinin nominal maksimum çıkış gücü W	Vericinin frekansına göre ayrım mesafesi m
	150 kHz ila 80 MHz d = 1.167	80 MHz ila 800 MHz d = 1.167	800 MHz ila 2,5 GHz d = 2.333
0,01 0.167 0.167 0.233
0,1 0.369 0.369 0.738
1 1.167 1.167 2.338
10 3.690 3.690 7.338
100 11.67 11.67 23.330
Yukarıdaki listede yer almayan bir nominal maksimum çıkış gücüne sahip vericiler için önerilen metre (m) cinsinden d ayrım mesafesi, verici üreticisine göre P'nin watt (W) cinsinden vericinin maksimum çıkış gücü olduğu vericinin frekansına uygulanacak formül kullanılarak tahmin edilebilir.NOT 1 80 MHz ve 800 MHz'de daha yüksek frekans aralığı için ayrım mesafesi geçerlidir.NOT 2 Bu yönlendirmeler tüm durumlar için geçerli olmayabilir. Elektromanyetik yayılım, yapılar, nesneler ve insanlardan kaynaklanabileceği emilim ve yansımadan etkilenebilir.

ΠΙΕΣΌΜΕΤΡΟ ΗοΜΕdics

Πριν από τη χρήση
