MODE D'EMPLOI BPA3000EU HOMEDICS

IB-BPA3000-0616-03.qxp_Layout 1 28/07/2016 12:16 Page 9798

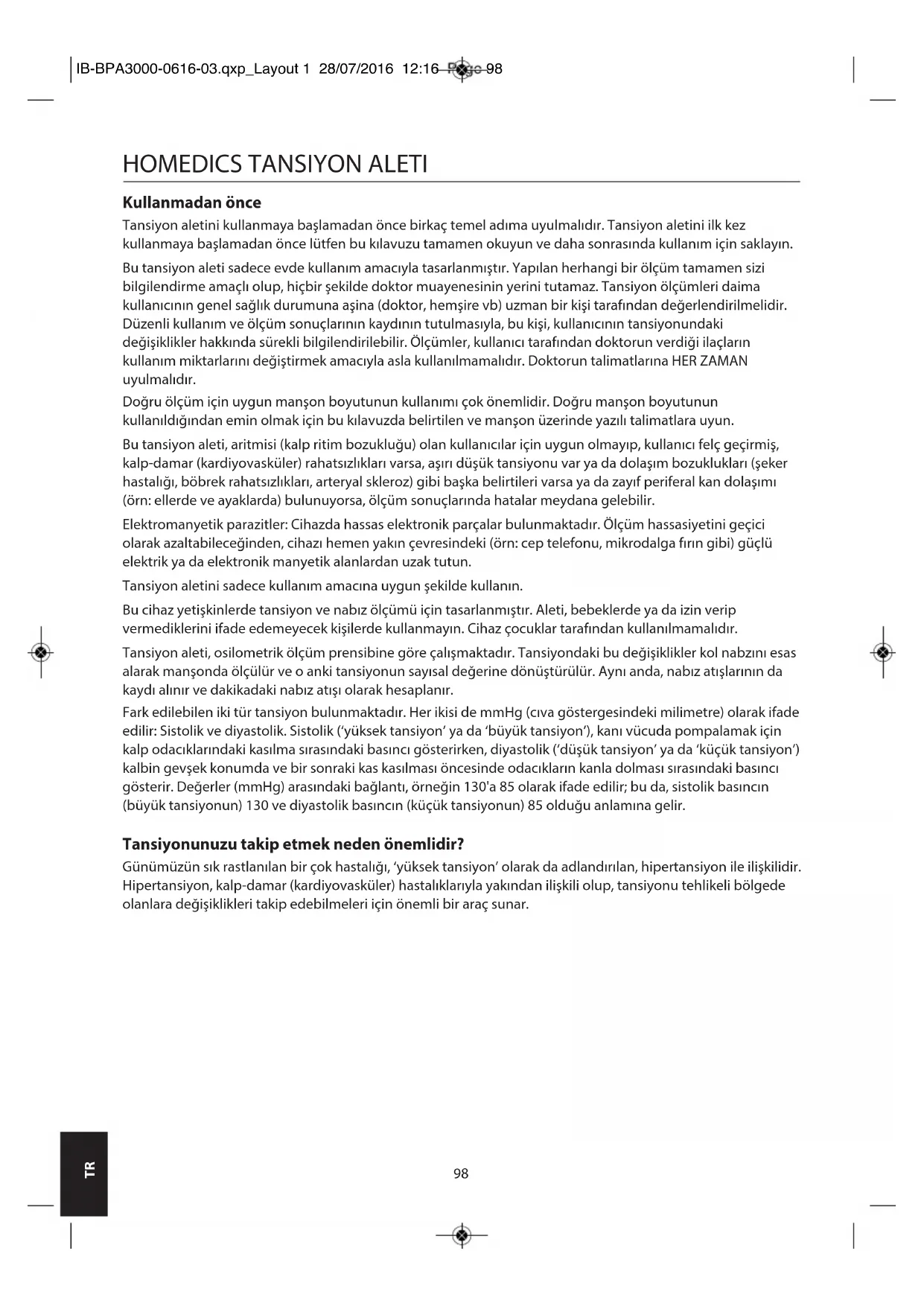

tR HOMEDICS TANSIYON ALETI Kullanmadan önce

Tansiyon aletini kullanmaya başlamadan önce birkaç temel adıma uyulmalıdır. Tansiyon aletini ilk kez

kullanmaya başlamadan önce lütfen bu kılavuzu tamamen okuyun ve daha sonrasında kullanım için saklayın.

Bu tansiyon aleti sadece evde kullanım amacıyla tasarlanmıştır. Yapılan herhangi bir ölçüm tamamen sizi

bilgilendirme amaçlı olup, hiçbir şekilde doktor muayenesinin yerini tutamaz. Tansiyon ölçümleri daima

kullanıcının genel sağlık durumuna aşina (doktor, hemşire vb) uzman bir kişi tarafından değerlendirilmelidir.

Düzenli kullanım ve ölçüm sonuçlarının kaydının tutulmasıyla, bu kişi, kullanıcının tansiyonundaki

değişiklikler hakkında sürekli bilgilendirilebilir. Ölçümler, kullanıcı tarafından doktorun verdiği ilaçların

kullanım miktarlarını değiştirmek amacıyla asla kullanılmamalıdır. Doktorun talimatlarına HER ZAMAN

Doğru ölçüm için uygun manşon boyutunun kullanımı çok önemlidir. Doğru manşon boyutunun

kullanıldığından emin olmak için bu kılavuzda belirtilen ve manşon üzerinde yazılı talimatlara uyun.

Bu tansiyon aleti, aritmisi (kalp ritim bozukluğu) olan kullanıcılar için uygun olmayıp, kullanıcı felç geçirmiş,

kalp-damar (kardiyovasküler) rahatsızlıkları varsa, aşırı düşük tansiyonu var ya da dolaşım bozuklukları (şeker

hastalığı, böbrek rahatsızlıkları, arteryal skleroz) gibi başka belirtileri varsa ya da zayıf periferal kan dolaşımı

(örn: ellerde ve ayaklarda) bulunuyorsa, ölçüm sonuçlarında hatalar meydana gelebilir.

Elektromanyetik parazitler: Cihazda hassas elektronik parçalar bulunmaktadır. Ölçüm hassasiyetini geçici

olarak azaltabileceğinden, cihazı hemen yakın çevresindeki (örn: cep telefonu, mikrodalga fırın gibi) güçlü

elektrik ya da elektronik manyetik alanlardan uzak tutun.

Tansiyon aletini sadece kullanım amacına uygun şekilde kullanın.

Bu cihaz yetişkinlerde tansiyon ve nabız ölçümü için tasarlanmıştır. Aleti, bebeklerde ya da izin verip

vermediklerini ifade edemeyecek kişilerde kullanmayın. Cihaz çocuklar tarafından kullanılmamalıdır.

Tansiyon aleti, osilometrik ölçüm prensibine göre çalışmaktadır. Tansiyondaki bu değişiklikler kol nabzını esas

alarak manşonda ölçülür ve o anki tansiyonun sayısal değerine dönüştürülür. Aynı anda, nabız atışlarının da

kaydı alınır ve dakikadaki nabız atışı olarak hesaplanır.

Fark edilebilen iki tür tansiyon bulunmaktadır. Her ikisi de mmHg (cıva göstergesindeki milimetre) olarak ifade

edilir: Sistolik ve diyastolik. Sistolik (‘yüksek tansiyon’ ya da ‘büyük tansiyon’), kanı vücuda pompalamak için

kalp odacıklarındaki kasılma sırasındaki basıncı gösterirken, diyastolik (‘düşük tansiyon’ ya da ‘küçük tansiyon’)

kalbin gevşek konumda ve bir sonraki kas kasılması öncesinde odacıkların kanla dolması sırasındaki basıncı

gösterir. Değerler (mmHg) arasındaki bağlantı, örneğin 130'a 85 olarak ifade edilir; bu da, sistolik basıncın

(büyük tansiyonun) 130 ve diyastolik basıncın (küçük tansiyonun) 85 olduğu anlamına gelir.

Tansiyonunuzu takip etmek neden önemlidir?

Günümüzün sık rastlanılan bir çok hastalığı, ‘yüksek tansiyon’ olarak da adlandırılan, hipertansiyon ile ilişkilidir.

Hipertansiyon, kalp-damar (kardiyovasküler) hastalıklarıyla yakından ilişkili olup, tansiyonu tehlikeli bölgede

olanlara değişiklikleri takip edebilmeleri için önemli bir araç sunar.

IB-BPA3000-0616-03.qxp_Layout 1 28/07/2016 12:16 Page 9899

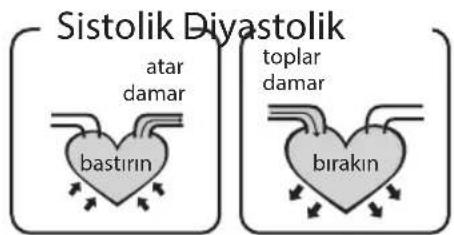

TR Sistolik basınç ve diyastolik basınç nedir?

Ventriküller (karıncıklar) kasıldığında ve kanı kalpten

dışarıya pompaladığında, tansiyon en üst seviyeye

ulaşır; döngüdeki bu en yüksek basınç sistolik basınç

olarak bilinir. Kalp atışları arasında kalbin gevşediği

andaki en düşük tansiyona diyastolik basınç denir.

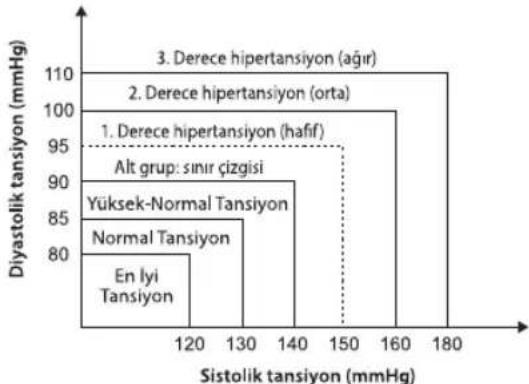

Standart tansiyon sınıflandırması nedir?

Aşağıda Dünya Sağlık Örgütü (WHO) ve Uluslararası

Hipertansiyon Topluluğu (ISH) tarafından 1999 yılında

yapılan tansiyon sınıflandırma modu gösterilmektedir.

Normal Yüksek-normal Haf Orta Ağır

Optimal Norm. Norm. G1 G2 G3

UYARI Sadece bir doktor/pratisyen hekim (GP) size normal tansiyon aralığınızı ve risk taşıdığınız noktayı

söyleyebilir. Bu değerleri öğrenmek için doktorunuza danışın. Bu ürünle alınan ölçümler belirtilen aralığın

dışına çıkarsa doktorunuza/pratisyen hekiminize (GP) danışın.

Düzensiz Kalp Atışı Detektörü

Ünite sistolik ve diyastolik tansiyonu ölçerken kalp atış ritmi değişkenlik gösterdiğinde düzensiz kalp atışı

algılanır. Her bir ölçüm sırasında bu ekipman kalp atışı aralıklarını kaydeder ve standart sapmayı hesaplar.

Hesaplanan değer 15'ten büyük ya da buna eşitse, ölçüm sonuçları görüntülenirken düzensiz kalp atışı

UYARI IHB simgesinin görünmesi, ölçüm sırasında düzensiz kalp atışıyla birlikte düzensiz nabız olduğunu belirtir.

Genellikle bu endişelenilecek bir şey DEĞİLDİR. Ancak, bu simge sıklıkla görünürse, doktor görüşüne

başvurmanızı öneririz. Bu cihazın bir kalp muayene cihazı olmadığını, ancak nabız düzensizliklerini erken

teşhis etmeye hizmet ettiğini lütfen unutmayın.

IB-BPA3000-0616-03.qxp_Layout 1 28/07/2016 12:16 Page 99100

• Bu cihaz yetişkinlerde kullanım için tasarlanmıştır.

• Bu cihaz, arter (atardamar) kan basıncının etkilenmeyecek (invazif olmayacak) şekilde ölçüm ve izlenmesi

için tasarlanmıştır. Kol dışındaki harici uzuvlarda ya da tansiyon ölçümü almak dışında başka amaçla

kullanılmak üzere tasarlanmamıştır.

• Kendi kendini izlemeyi/gözlemlemeyi, kendi rahatsızlığını teşhis etmekle karıştırmayın. Bu ünite

tansiyonunuzu ölçmenizi sağlar. Sadece bu ünitenin gösterdiği ölçümlere dayanarak bir tıbbi tedaviye

başlamayın ya da mevcut bir tedaviyi sonlandırmayın. Her zaman ilk önce doktorunuza danışın.

• İlaç kullanıyorsanız, tansiyonunuzu ölçmek için en uygun zamanı belirleme konusunda doktorunuza danışın.

Reçeteyle verilmiş olan bir ilacı asla doktorunuza danışmadan değiştirmeyin.

• Bu ünite, acil tıbbi müdahalelerde ya da ameliyatlar sırasında sürekli tansiyon ölçmek için uygun değildir.

• Cihaz atriyal ya da ventriküler erken atımı ya da atriyal fibrilasyon gibi yaygın aritmi (kalp ritim bozukluğu)

rahatsızlıkları olanlarda kullanıldığında en iyi sonuçta sapma meydana gelebilir. Sonuçla ilgili lütfen

doktorunuza danışın.

• Manşon basıncının 40 kPa (300 mmHg) değerini aşması durumunda, ünitenin otomatik olarak havası

inecektir. Basıncın 40 kPa (300 mmHg) değerini aştığında, manşonun havası inmiyorsa, manşonu

kolunuzdan çıkartın ve şişirmeyi durdurmak için düğmesine basın.

• Ölçüm hatalarını önlemek için, ürünü kullanmadan önce bu kılavuzu dikkatlice okuyun.

• Bu ekipman, bir AP/APG ekipmanı olmayıp, oksijen ya da azot oksidin havayla karıştırıldığı yanıcı anestezinin

bulunduğu yerde kullanmak için uygun değildir.

• Operatör, pil/adaptör çıkışıyla hastaya aynı anda dokunmamalıdır.

• Bu cihaz hamile olan ya da olduğundan şüphelenilen bayanlarda kontraendikedir. Hatalı okuma değerleri

sağlamasının yanında bu cihazın cenin üzerindeki etkileri bilinmemektedir.

• Operatör, AC adaptörü çıkışıyla hastaya aynı anda dokunmamalıdır.

• Ölçüm hatalarını önlemek için, AC adaptörünü kullanırken, güçlü elektromanyetik alanın yaydığı parazit

sinyali ya da elektrikli hızlı geçici/yayma sinyalinin oluşturacağı koşullardan lütfen kaçının.

• Kullanıcı, ekipmanın güvenli şekilde çalıştığını kontrol etmeli ve kullanmaya başlamadan önce düzgün,

çalışır durumda olduğunu kontrol etmelidir.

• Bu ünite, acil tıbbi müdahalelerde ya da ameliyatlar sırasında sürekli tansiyon ölçmek için uygun değildir.

Aksi takdirde hastanın kol ve parmakları uyuşabilir, şişebilir ve kan eksikliğinden dolayı morarabilir. Lütfen

cihazı kullanım kılavuzunda sunulan ortamda kullanın. Aksi takdirde, cihazın performans ve ömrü

etkilenecek ve azalacaktır. Kullanım sırasında hasta manşonla temas edecektir. Manşon materyalleri test

edilmiş olup, ISO 10993-5:2009 ve ISO 10993-10:2010 standartları gereklerine uygun olduğu görülmüştür.

Olası hassaslaşma ya da tahriş reaksiyonuna neden olmayacaktır.

Uyarı: beraberindeki dokümanlara

Uyarı: Cihaza gelebilecek herhangi bir

hasarı önlemek için bu notlara uyulmalı

CE işareti: 93/42/EEC Tıbbi Cihaz

Yönetmeliği'nin temel gereklerine uyar.

BF Türünün uygulandığı kısımlar

"ÇEVRE KORUMA" Simgesi - Elektrikli atık

ürünleri ev çöpleriyle birlikte atılmamalı.

İlgili tesislerin bulunduğu yerlerde lütfen

ürünlerin geri dönüşümünü sağlayın. Geri

dönüşümle ilgili tavsiye konusunda yerel

makamlarla ya da perakende satıcınızla

Doğru akım Üretim tarihi

IB-BPA3000-0616-03.qxp_Layout 1 28/07/2016 12:16 Page 100101

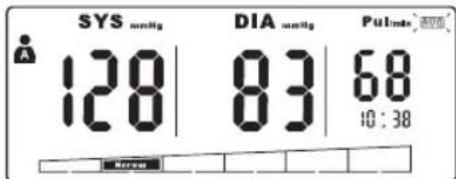

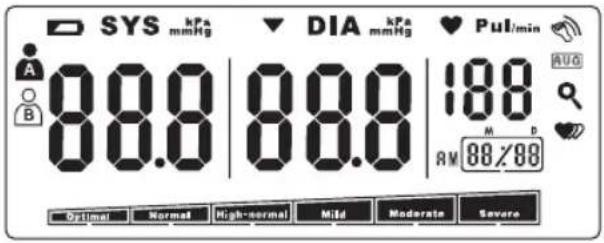

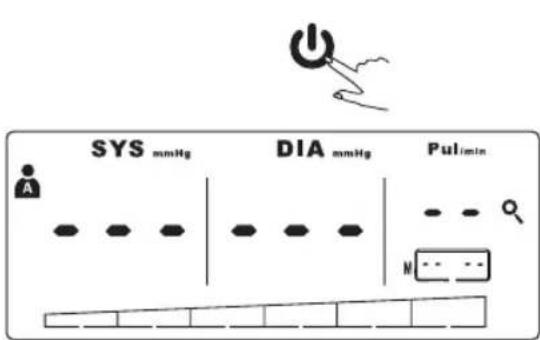

tR LCD ekran sinyali

Sembol Tanım Açıklama

Sistolik tansiyon Yüksek basınç sonucu

Diyastolik tansiyon Düşük basınç sonucu

Havası indiriliyor MANŞON havası indiriliyor

Saat (saat:dakika) Şu anki saat

"M" harfi gösteriliyorsa, görüntülenen ölçüm değerleri

hafızadan gösterilmektedir.

Tansiyon Ölçüm Birimi

Tansiyon Ölçüm Birimi

Düşük pil Piller zayıf ve değiştirilmesi gerekiyor.

Hareket hatası sembolü Hareket, hatalı değerlerin çıkmasına neden olabilir

Ortalama Tansiyon ortalaması

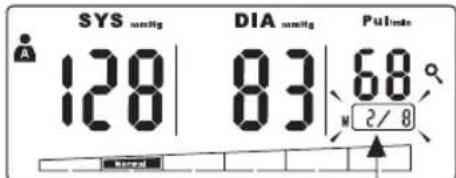

Geri çağırma Kayıtların geri çağrılması

Aritmi Düzensiz kalp atışı

Kullanıcı A Kullanıcı A seçili

Kullanıcı B Kullanıcı B seçili

Derece Tansiyonun derecesi

"M" ayı gösterir. "D" günü gösterir

Ölçüm sırasında kalp atışı algılama

• Lütfen ÜRETİCİ tarafından belirtilen/onaylanmış AKSESUARLARI ve çıkarılabilir parçaları kullanın. Aksi

takdirde, bu, ünitede hasara veya kullanıcıda/hastalarda tehlikeye neden olabilir.

• İki yıllık güvenilir hizmeti içerisinde kalibre edilmesine gerek yoktur.

• Lütfen, AKSESUARLAR, ayrılabilir parçalar ve ME EKİPMANINI yerel yönergelere göre çöpe atın.

• Bu cihazla ilgili kurulum, bakım ya da kullanım gibi herhangi bir sorununuz varsa, lütfen HoMedics SERVİS PERSONELİYLE iletişime geçin. Cihazı kendi başınıza açmayın ya da onarmayın. Beklenmedik bir çalışma ya

da olay meydan gelmesi halinde lütfen HoMedics'e bildirin. Ünitenin tamamını temizlemek için lütfen

yumuşak bez kullanın. Aşındırıcı ya da uçucu temizleyici kullanmayın.

IB-BPA3000-0616-03.qxp_Layout 1 28/07/2016 12:16 Page 101102

tR M E M M E M Liste

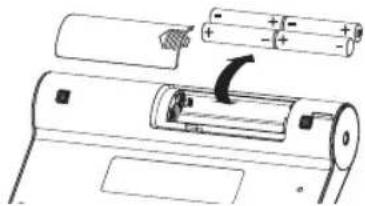

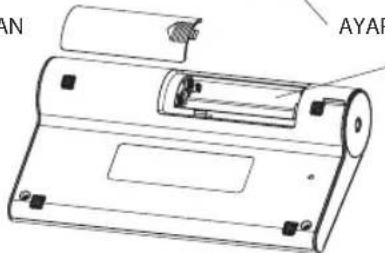

Pilleri Takma ve Değiştirme

1. Pil kapağını kaydırarak çıkarın.

2. Gösterildiği gibi, kutupları doğru olacak

şekilde pilleri takın.

3. Kapağı yerine takın.

Aşağıdakilerden herhangi biri meydana

geldiğinde pilleri değiştirin

• Ekran silik hale geldiğinde

• Ekran aydınlanmadığında

4. Kullanım kılavuzu

3. 4 adet AAA boy alkalin pil

• Cihazın uzun bir süre kullanılmama ihtimali varsa, pilleri çıkarın.

• Eski pil çevreye zararlıdır, dolayısıyla lütfen diğer günlük çöplerle birlikte çöpe atmayın.

• Eski pili cihazdan çıkartın ve yerel geri dönüşüm yönergelerini uygulayın.

• Pilleri ateşe atmayın. Piller patlayabilir ya da akabilir.

UYARI En iyi etkiyi elde etmek ve tansiyon

aletinizi korumak için lütfen doğru

IB-BPA3000-0616-03.qxp_Layout 1 28/07/2016 12:16 Page 102103

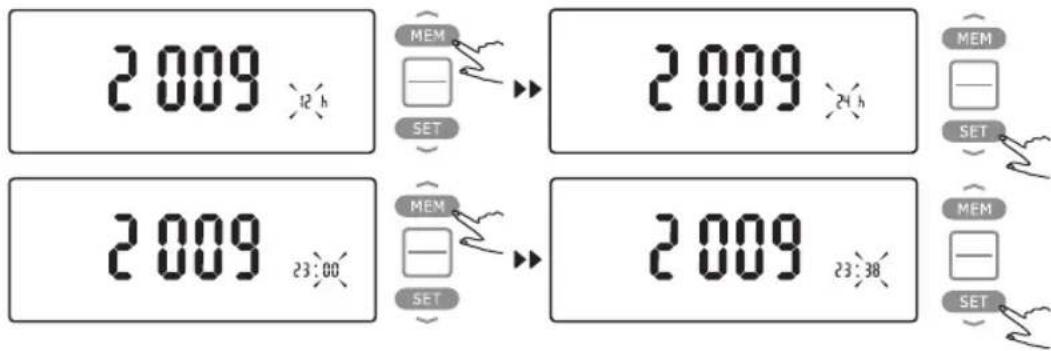

tR TARIH, SAAT VE ÖLÇÜ BIRIMINI AYARLAMA Tansiyon aletinizi kullanmaya başlamadan önce saatini ayarlamanız önemli; böylece, hafızaya kaydedilen her

bir kayıt için bir zaman damgası atanabilir. (yıl: 2000–2050, saat: 24 S)

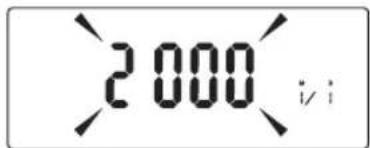

1. Ünite kapalıyken, "SET"/(AYAR) tuşunu 3 saniye boyunca

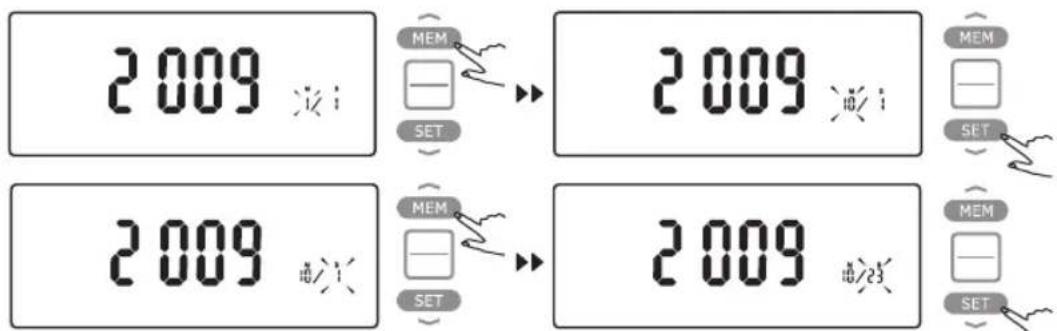

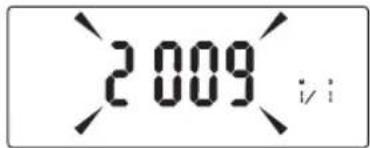

2. [YEAR]/(YIL) ayarını değiştirmek için "MEM"/(HAFIZA) tuşuna

3. Doğru yılı ayarladığınızda "SET"/(AYAR) tuşuna basın ve

ekran otomatik olarak bir sonraki adıma geçecektir.

4. [MONTH]/(AY) ve [DAY]/(GÜN) ayarları için 2 ve 3 numaralı adımları tekrar edin.

6. [HOUR]/(SAAT) ve [MINUTE]/(DAKİKA) ayarları için 2 ve 3 numaralı adımları tekrar edin.

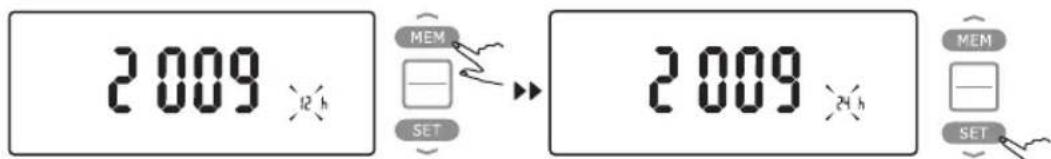

5. Ardından saat ayarlama moduna girecek. "12" saat ve "24" saat esaslı olmak üzere iki tür saat formatı

bulunuyor. Saat formatını değiştirmek için "MEM"/(HAFIZA) düğmesine basın. Saat formatını

onaylamak için "SET"/(AYAR) düğmesine basın.

Doğru manşon boyutu hassas ölçüm için kritik öneme sahiptir. Bu aletle birlikte 22-32 cm'lik standart boyutlu

manşon verilmektedir. 32-42 cm'lik büyük boyutlu manşonu HoMedics'in www.homedics.co.uk

websitesinden temin edilebilir.

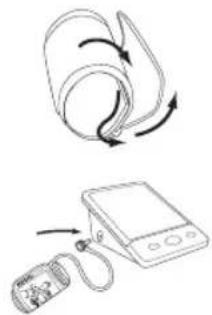

1. Manşon ilk kullanım öncesinde monte edilmemişse, manşonun hortuma en uzak

ucunu düğüm oluşturacak şekilde D şeklinde halkadan geçirin.

2. Hortumu cihazın sol tarafına takın.

3. Elbisenizin sol kolunu yukarı doğru kıvırın ve manşonun hortumu kolun ortasına

gelecek şekilde dirseğin yaklaşık 2-3 cm yukarısına yerleştirin. Hortum aşağı doğru,

elin olduğu yöne bakmalı.

4. Kolunuzun etrafını kolayca ve sorunsuzca sıkabilmesi için manşonun ucunu hafçe

çekin. Manşon, cırt cırtlı bant manşona doğru çekilerek sağlamlaştırılır.

5. İki parmağınızı manşon ile kolunuz arasına sokabilmelisiniz. Manşon bu ölçüden daha

6. Vücudunuzu gevşetin ve manşonun kalple aynı yükseklik hizasında olabilmesi

için avuç içiniz yukarı bakacak şekilde kolunuzu masanın üzerine koyun.

Hortumun bükülmediğinden emin olun.

TANSIYON CIHAZININ KULLANIMI

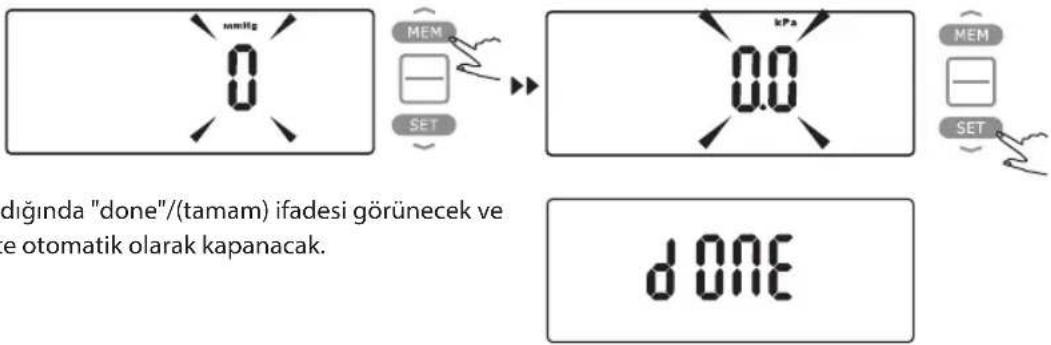

7. [UNIT]/(ÜNİTE) ayarı için 2 ve 3 numaralı adımları tekrar edin.

8. Ünite ayarlandığında "done"/(tamam) ifadesi görünecek ve

ardından ünite otomatik olarak kapanacak.

IB-BPA3000-0616-03.qxp_Layout 1 28/07/2016 12:16 Page 104105

tR Manşonu sol kola takmak mümkün değilse, bunun yerine sağ kola da

takılabilir. Ancak, tüm ölçümlerin aynı kolda yapılması önemlidir.

Ölçümün sağ koldan alınması durumunda manşon üzerindeki arter

sembolü ana arter (atardamar) yukarısında olmalıdır. Nabzın en güçlü

olduğu yeri bulmak için kolun iç kısmında, dirseğin yaklaşık 2 cm

üzerindeki kol arterleri (atardamarları) üzerine bastırın. Ana arter

tansiyon ölçümü hakkında bilinmesinde fayda olan bilgiler

• Ölçümler yüksek ya da düşük sıcaklıktan etkilenebileceğinden, tansiyon ölçümleri sessiz ve konforlu

ortamlarda gerçekleştirilmelidir. Tansiyon normal vücut sıcaklığında ölçülmelidir.

• Ölçüm sırasında hareket etmeyin ya da konuşmayın. Ayaklarınızı zemin üzerinde düz olarak tutun.

• Ölçüm sırasında manşona ya da tansiyon cihazına dokunmayın.

• Mümkün olan en iyi sonucu elde etmek için, tansiyon her gün yaklaşık aynı saatte ve aynı kolda ölçülmelidir.

• Ardarda çok sayıda ölçüm almanız gerekiyorsa, lütfen her bir ölçüm arasında 5 dakika bekleyin.

• Ölçümler sadece bilgilendirme amaçlıdır. Tansiyonunuzdan şüpheleniyorsanız, doktorunuza danışın.

• Basınç 300 mmHg seviyesine aştığında tansiyon cihazı otomatik olarak iner.

• Bu ürün, aritmi (kalp ritim bozukluğu) rahatsızlığı olanlara uygun değildir.

• Kullanıcının şeker hastalığı, zayıf kan dolaşımı, böbrek sorunları olması ya da daha önce felç geçirmiş olması

halinde ölçüm hataları meydana gelebilir.

• Tansiyon her bir kalp atışıyla değişmekte olup, neticesinde gün içerisinde 24 saat boyunca sürekli değişir.

• Tansiyon ölçümü, kullanıcının duruş pozisyonu, koşulları ya da diğer faktörlerden etkilenebilir. En net

ölçümü elde etmek için ölçümün antrenman, banyo, yemek sonrası, alkol ya da kafeinli içecek tüketimi ya

da sigara içme gibi faaliyetlerden 1 saat sonra alınması önerilir.

• Ölçüm alımı öncesinde hareketsiz olarak oturmanız ve 15 dakika boyunca rahatlamanız önerilir. Ölçüm

alınırken kullanıcı ziksel olarak yorgun ya da bitkin olmamalıdır.

• Ölçüm sırasında kullanıcı konuşmamalı veya el ya da kolunu hareket ettirmemelidir.

1. Ekranı açmak için düğmesine basın; cihaz tüm ölçümü otomatik olarak başlatacak ve bitirecektir.

2. Ölçüm tamamlandığında, manşon otomatik olarak inecek ve ekran sistolik (büyük) tansiyonu, diyastolik

(küçük) tansiyonu ve nabzı gösterecektir. Ölçüm aynı anda ekranın hafızasına kaydedilir.

3. Cihaz, kullanım sonrasındaki yaklaşık 1 dakika içerisinde otomatik olarak kapanır, ancak düğmesine

basılarak manüel olarak da kapatılabilir.

Gerekli olması halinde, ölçüm alımına düğmesine basılarak yarıda kesilebilir. Sonrasında manşon hemen

Cihaz, ölçümün tamamlanabilmesi için vücudun daha yüksek basınç gerektirdiğine karar verirse, manşon

otomatik olarak tekrar şişirilecektir.

IB-BPA3000-0616-03.qxp_Layout 1 28/07/2016 12:16 Page 105106

2. İstediğiniz kaydı almak için lütfen "MEM"/(HAFIZA)

veya "SET"/(AYAR) tuşuna basın.

Kayıt, tarih ve saat sırası dönüşümlü

olarak görüntülenecektir.

toplam kayıt sayısı.

İlgili saat, tarihle

UYARI En son kayıt (1) ilk sırada gösterilir. Her yeni ölçüm (1) numaralı ilk kayda atanır. Tüm diğer kayıtlar bir sayı

geriye atılır (örn: 2 sayısı 3 olur, vs.) ve son kayıt (60) listeden çıkarılır.

Kayıtların geri çağrılması

1.Tansiyon aleti kapalıyken lütfen kullanıcı A ya da B'yi seçin.

Sonra, almış olduğunuz kayıtların ortalamasını göstermek için

"MEM"/(HAFIZA) tuşuna basın. Sağ köşede "AVG"/(ORTALAMA)

işareti görünecektir.

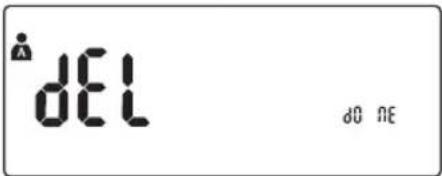

Doğru ölçüm alamadıysanız, aşağıdaki adımları

kullanarak tüm sonuçları silebilirsiniz.

1.Tansiyon aleti kapalıyken lütfen kullanıcı A ya da

B'yi seçin, "MEM"/(HAFIZA) tuşuna basın ve 3

saniye boyunca basılı tutun; yanıp sönen ekran

yazısı dEL ALL/(TÜMÜNÜ SİL) bilgisini gösterecek.

2. Silmeyi onaylamak için "SET"/(AYAR) tuşuna basın;

alet otomatik olarak kapanacaktır.

3. Kayıtları silmek istemiyorsanız, vazgeçmek için

4. Herhangi bir kayıt yoksa sağdaki

IB-BPA3000-0616-03.qxp_Layout 1 28/07/2016 12:16 Page 106107

Bu bölüm, tansiyon aletinizle ilgili karşılaşabileceğiniz sorunlar hakkındaki hata mesajlarının bir listesini ve

sıkça sorulan soruları içerir. Kullanım sırasında anormallikler meydana gelirse, lütfen aşağıdaki maddeleri

Buna rağmen cihaz hala çalışmıyorsa, lütfen cihazın satın alındığı mağazayla iletişime geçin. Cihazı açmaya ya

da içindeki parçalardan herhangi birini kendiniz ayarlamaya çalışmayın.

SORUN BELIRTI KONTROL EDECEKLERINIZ ÇÖZÜM Elektrik yok

Piller tükenmiştir. Pilleri yenileriyle değiştirin

Piller yanlış şekilde

Pillerin doğru şekilde takın

Piller zayıflamıştır Pilleri yenileriyle değiştirin

Manşonu tekrar sıkın ve

ardından tekrar ölçüm alın

E 2 görünüyor Manşon çok sıkı takılmıştır.

Manşonu tekrar sıkın ve

ardından tekrar ölçüm alın

E 3 görünüyor Manşonun basıncı fazladır.

Manşonu tekrar sıkın ve

ardından tekrar ölçüm alın

E10 veya E11 görünüyor

Alet, ölçüm sırasında hareket

Hareket ölçümü etkileyebilir.

Bir an için gevşeyin ve

ardından tekrar ölçüm alın

E20 veya E21 görünüyor Yanlış ölçülmüştür

Bir an için gevşeyin ve

ardından tekrar ölçüm alın

Ekranda görünen, Eexx.

Bir kalibrasyon hatası

Ölçümü tekrar alın. Sorun

devam ederse, daha fazla

yardım için satıcıyla ya da

departmanımızla iletişime

geçin. İletişim bilgileri ve iade

talimatları için garanti

Güç kaynağı Pille çalışma modu: 6V DC 4 adet AAA boy alkalin pil

Görüntüleme modu Dijital LCD V.A. 128 x 50 mm

Ölçüm modu Osilografik test modu

Nominal manşon basıncı:

0k Pa–40k Pa (0 mmHg~300 mmHg)

Ölçüm basıncı: 5,3 kPa–30,7 kPa

nabız değeri: (40-199) atış sayısı/dakika

± 0,4 kPa (3 mmHg) değerde 5ºC-40ºC

Normal çalışma koşulu

Sıcaklık: 5ºC ila 40ºC Göreceli nem ≤%85GN Atmosfer basıncı: 86 kPa–106 kPa

Saklama ve nakliye koşulu

Sıcaklık: -20ºC-60ºC Göreceli nem: 10%~93%

Atmosfer basıncı: 50 kPa–106 kPa

Üst kolun ölçüm çevre uzunluğu Yaklaşık 22cm ile 42cm arası

Ağırlık Yaklaşık Yaklaşık 320 gr (Piller hariç)

Dış boyutlar Yaklaşık 182 x 100 x 39 mm

Aparat 4 adet AAA boy alkalin pil, kullanım kılavuzu, manşon

Çalışma modu Sürekli çalışma

Koruma derecesi BF Türünün uygulandığı parça

Su girişine karşı koruma IP21

Uyarı: Bu ekipmanda değişiklik yapılmasına izin verilmez.

IB-BPA3000-0616-03.qxp_Layout 1 28/07/2016 12:16 Page 108109

Bu sembol, çevreye ve sağlığa karşı zararlı olabilen maddeler içerebileceği için pillerin ev atığıyla

atılmaması gerektiği gösterir. Lütfen, pilleri belirtilen toplama noktalarına atın.

Bu işaret bu ürünün AB genelinde diğer ev atıklarıyla birlikte atılmaması gerektiğini belirtir.

Kontrolsüz atığın çevre veya insan sağlığına olası zararları engellemek için sorumlu bir şekilde geri

dönüştürülmesini ve malzeme kaynaklarının sürdürebilir şekilde yeniden kullanılmasını sağlayın.

Kullanılmış aygıtınızı iade etmek için lütfen iade sistemlerini kullanın veya ürünü satın aldığınız

perakende satış noktasıyla görüşün. Kendileri bu ürünü çevreye zarar vermeyecek şekilde geri dönüştürülmek

üzere gerekli yere gönderebilirler.

Tansiyon aleti ve manşon yumuşak deterjanla nemlendirilmiş yumuşak bir bezle silinebilir ve yumuşak, kuru

bir bez ya da kağıt havluyla kurulanabilir. Sentetik kısımlarda hasara neden olabileceğinden, asla ağır, sert

deterjan kullanmayın. Ayrıca, cihazı temizlemek için asla seyreltici, alkol ya da gaz yağı kullanmayın.

Güvenlik ve elektrikli cihazlar

• Kullanılmadığında, cihazı güvenli bir yerde saklayın.

• Cihazı sadece kolun üst kol bölgesinde kullanın, vücudun diğer bölgelerinde kullanmayın.

• Cihaz uzun süre kullanılmadığında, cihaza zarar verebileceğinden, pillerde meydana gelebilecek akmayı

önlemek için pilleri çıkarmanız önerilir.

• Cihaz, donma noktasına yakın aşırı düşük sıcaklıkta saklanmışsa, tekrar kullanmadan önce oda sıcaklığına

dönmesi için lütfen bekleyin.

• Cihazda ciddi hasara neden olabileceğinden, cihaz ya da manşon sökülmemelidir. Onarım gerekliyse, cihaz

satın alındığı mağazaya geri götürülmelidir. Cihazı açmaya ya da içindeki parçaları kendiniz ayarlamaya

• Cihaza zarar vereceğinden, cihazı su ya da başka sıvılara batırmayın.

• Cihazı ya da manşonu aşırı sıcak ve soğuğa, neme ya da doğrudan güneş ışığına maruz bırakmayın. Cihazı

• Manşon ve hortum sıkı şekilde katlanmamalı. Üst kola düzgün şekilde takılmadıysa, cihaz çalıştırılmamalı.

• Cihazı düşürmekten kaçının ve aşırı basınca maruz bırakmayın.

• Cihaz, sert zemine düşürülmek gibi aşırı şoklara maruz bırakılmamalıdır.

• Cihaz sadece özel/şahsi ev kullanımı için tasarlanmış olup, sadece yetişkinlerde kullanıma uygundur (18 yaş

• Hiç beklenmedik bir olay gerçekleşir, manşon şişmeye devam eder ve durmazsa, manşonu üst kolunuzdan

IB-BPA3000-0616-03.qxp_Layout 1 28/07/2016 12:16 Page 109110

tR Yönlendirme ve üreticinin beyanı – elektromanyetik yayılım

BPA-3000-EU, aşağıda belirtilen elektromanyetik ortamlarda kullanılmak üzere tasarlanmıştır. BPA-3000-EU

müşterisi ya da kullanıcısı ürünün belirtilen ortamda kullanılmasını sağlamalıdır.

Yayılım testi Uyumluluk Elektromanyetik ortam – yönlendirme

BPA-3000-EU, RF enerjisini sadece içsel fonksiyonları için

kullanır. Bu nedenle RF yayılımları çok düşük olup,

yakınındaki elektronik ekipmanda herhangi bir parazite

neden olması olası değildir.

Sınıf B BPA-3000-EU, ev ve ev içi kullanım amaçlı, binalara

verilen genel düşük voltajlı elektrik şebekesine

doğrudan bağlı olanlar dışındaki tüm tesisatlarda

kullanım için uygundur.

titreme yayılımları IEC

Tablo 1 Yönlendirme ve üreticinin beyanı – tüm EKİPMAN ve SİSTEMLER için elektromanyetik

IB-BPA3000-0616-03.qxp_Layout 1 28/07/2016 12:16 Page 110111

tR Yönlendirme ve üreticinin beyanı – elektromanyetik bağışıklık

BPA-3000-EU, aşağıda belirtilen elektromanyetik ortamlarda kullanılmak üzere tasarlanmıştır. BPA-3000-EU

müşterisi ya da kullanıcısı ürünün belirtilen ortamda kullanılmasını sağlamalıdır.

Uyum düzeyi Elektromanyetik ortam – yönlendirme

Zeminler ahşap, beton ya da fayans olmalı.

Zemin sentetik materyalle kaplıysa, göreceli

nem en az %30 olmalı.

Ana şebeke güç kalitesi, tipik ticari ya da

hastane ortamıyla aynı olmalı

Ana şebeke güç kalitesi, tipik ticari ya da

hastane ortamıyla aynı olmalı

süreli kesintiler ve

voltaj değişiklikleri

Ana şebeke güç kalitesi tipik ticari ya da

hastane ortamının seviyesinde olmalı. BPA-

3000-EU kullanıcısı ana şebeke güç kesintisi

sırasında kullanıma devam etmesini

gerektiriyorsa, BPA-3000-EU cihazının bir

kesintisiz güç kaynağı ya da pille çalıştırılması

3A/m 3A/m Güç frekansı manyetik alanları, tipik ticari ya

da hastane ortamındaki tipik bir konum

seviyesinin özelliklerinde olmalıdır.

, test düzeyinin uygulanması öncesindeki AC ana şebeke voltajıdır.

Tablo 2 Yönlendirme ve üreticinin beyanı – elektromanyetik bağışıklık – tüm ME EKİPMANLARI ve

NOT 1 80 MHz ve 800 MHz'de daha yüksek frekans aralığı geçerlidir.

NOT 2 Bu yönlendirmeler tüm durumlar için geçerli olmayabilir. Elektromanyetik yayılım, yapılar, nesneler

ve insanlardan kaynaklanabilecek emilim ve yansımadan etkilenebilir.

a Radyo bazlı (cep/kablosuz) telefonlar ve mobil kara radyoları, amatör radyo, AM ve FM radyo yayını ve TV

yayını baz istasyonları gibi sabit vericilerinden gelen alan kuvvetleri teorik olarak net tahmin

Sabit RF vericilerinden kaynaklanan elektromanyetik ortamı saptamak için elektromanyetik yerinde

incelemenin gerçekleştirilmesi düşünülmeli. ELE007839V1'in kullanıldığı yerdeki ölçülen alan kuvveti

yukarıda belirtilen yürürlükteki RF uyumluluk düzeyini aşıyorsa, ELE007839V1'in normal olarak çalıştığının

doğrulanması sağlanmalıdır. Anormal performansın gözlenmesi durumunda, ELE007839V1'in yönünün

değiştirilmesi ya da yerinin değiştirilmesi gibi ilave önlemler gerekbilir.

b 150 kHz ila 80 MHz üzerindeki frekans aralığında alan kuvvetleri 3 V/m'den daha az olmalıdır.

Tablo 3 Yönlendirme ve üreticinin beyanı – elektromanyetik bağışıklık – YAŞAM DESTEĞİ olmayan

ME EKİPMANLARI ve ME SİSTEMLERİ için

IB-BPA3000-0616-03.qxp_Layout 1 28/07/2016 12:16 Page 112113

tR Taşınabilir ve mobil RF iletişim ekipmanları ile ELE007839V1 Sağlık Ekipmanları arasında önerilen ayrım

BPA-3000-EU, yayılan RF parazitlerinin kontrol edildiği bir elektromanyetik ortamda kullanılmak üzere

tasarlanmıştır. BPA-3000-EU müşterisi veya kullanıcısı, taşınabilir ve mobil RF iletişim ekipmanları (vericiler)

ile BPA-3000-EU arasındaki minimum mesafeyi, iletişim ekipmanlarının maksimum çıkış güçlerine aşağıda

önerildiği gibi sağlayarak elektromanyetik paraziti önlemeye yardımcı olabilirler.

Vericinin nominal maksimum

W Vericinin frekansına göre ayrım mesafesi

100 11.67 11.67 23.330

Yukarıdaki listede yer almayan bir nominal maksimum çıkış gücüne sahip vericiler için önerilen metre (m)

cinsinden d ayrım mesafesi, verici üreticisine göre P'nin watt (W) cinsinden vericinin maksimum çıkış gücü

olduğu vericinin frekansına uygulanacak formül kullanılarak tahmin edilebilir.

NOT 1 80 MHz ve 800 MHz'de daha yüksek frekans aralığı için ayrım mesafesi geçerlidir.

NOT 2 Bu yönlendirmeler tüm durumlar için geçerli olmayabilir. Elektromanyetik yayılım, yapılar, nesneler

ve insanlardan kaynaklanabilecek emilim ve yansımadan etkilenebilir.

Tablo 4 Taşınabilir ve mobil iletişim ekipmanları ile EKİPMAN ya da SİSTEM arasındaki önerilen

ayrım mesafesi – YAŞAM-DESTEĞİ olmayan ME EKİPMANI ya da ME SİSTEMİ için

IB-BPA3000-0616-03.qxp_Layout 1 28/07/2016 12:16 Page 113114
