BRUKSANVISNING BPA3000EU HOMEDICS

nie służy do PODTRZYMYWANIA ŻYCIA IB-BPA3000-0616-03.qxp_Layout 1 28/07/2016 12:16 Page 145146

S HOMEDICS BLODTRYCKSMÄTARE Innan användning

Innan blodtrycksmätaren används bör ett antal steg observeras. Läs igenom denna bruksanvisning innan

blodtrycksmätaren används för första gången och behåll bruksanvisningen för framtida användning.

Blodtrycksmätaren är endast ämnad för användande i hemmet. Mätningarna är endast för din kännedom och

kan under inga omständigheter ersätta ett läkarbesök. Blodtrycksmätningarna bör endast utvärderas av en

kvalificerad person (en läkare, sjukskötare eller liknande) som är bekant med användarens allmänna

hälsotillstånd. Genom regelbundet användande och genom att skriva ner resultaten kan denna person hållas

informerad om utvecklingen i användarens blodtryck. Mätningar får aldrig tolkas av användaren med målet

att ändra medicinering som har ordinerats av en läkare. Läkarens instruktioner måste ALLTID följas.

Användning av passande manschettstorlek är avgörande för korrekt mätning. Följ instruktionerna som

presenteras i denna bruksanvisning och som är tryckta på manschetten för att säkra att korrekt

manschettstorlek används.

Blodtrycksmätaren är inte ämnad för användare som har arytmi (hjärtrytmstörningar) och fel kan uppstå i

mätresultaten om användaren har haft en stroke, har kardiovaskulära sjukdomar, har mycket lågt blodtryck,

eller har andra symptom såsom cirkulationssjukdomar (diabetes, njursjukdomar, artär skleros (avlagringar i

artärerna), eller dålig perifer cirkulation (t.ex. i händer och fötter).

Elektromagnetiska störningar: Enheten har känsliga elektroniska komponenter. Håll den borta från starka

elektriska eller elektromagnetiska fält inom den närmaste omgivningen (t.ex. mobiltelefoner,

mikrovågsugnar) eftersom dessa temporärt kan reducera mätningens korrekthet.

Använd blodtrycksmätaren endast för vad den är ämnad för.

Enheten är ämnad för att mäta blodtrycket och pulsen hos vuxna personer. Använd inte enheten på spädbarn

eller på personer som inte kan uttrycka sin tillåtelse. Enheten får inte användas av barn.

Blodtrycksmätaren fungerar i enlighet med den oscillometriska mätningsprincipen. Dessa

blodtrycksändringar mäts i manschetten på basis av armpulsen och omvänds till ett numeriskt värde för det

nuvarande blodtrycket. Samtidigt registreras antalet pulser och beräknas som pulsslag per minut.

Det finns två olika urskiljbara blodtryck. Båda uttrycks i mmHg (millimeter på kvicksilverpelaren): Det systolisk

och diastoliska. Det systoliska (”det höga blodtrycket”) visar trycket när hjärtkamrarna dras samman för att

skicka blodet genom din kropp, och det diastoliska (”det låga blodtrycket”) visar trycket när hjärtat är i vila

och fylls med blod innan nästa muskelsammandragning. Föreningen mellan värdena (mmHg) uttrycks som

t.ex. 130 över 85 vilket betyder att det systoliska trycket är 130 och det diastoliska trycket är 85.

Varför är det viktigt att hålla ett öga på ditt blodtryck?

Många av dagens vanligaste sjukdomar är kopplade till hypertoni, vilket alltså i vanligt tal är ”högt blodtryck”.

Hypertoni är nära kopplat till kardiovaskulära sjukdomar, och för personer i farozonen ger blodtrycket ett

viktigt verktyg för att hålla ett öga på utvecklingen.

IB-BPA3000-0616-03.qxp_Layout 1 28/07/2016 12:16 Page 146147

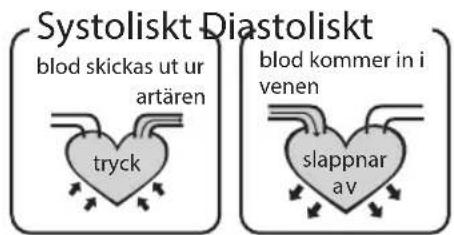

S Vad är systoliskt tryck och diastoliskt tryck?

När ventriklar dras samman och pumpar blod ut från

hjärtat når blodtrycket sitt maximal värde, det högsta

trycket i cykeln som kallas systoliskt tryck. När hjärtat

slappnar av mellan hjärtslag kallas det lägsta blodtrycket

dess diastoliska tryck.

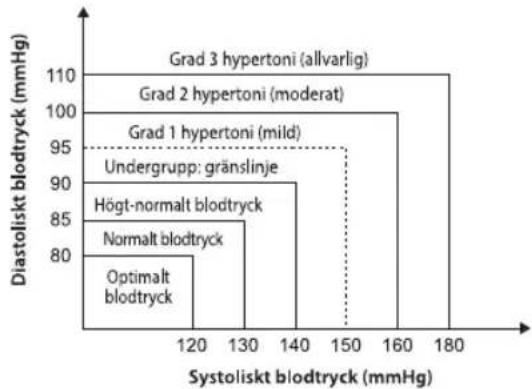

Vad är standarden för blodtrycksklassificering?

Nedan illustreras blodtrycksklassificeringsläget av

Världshälsoorganisationen (WHO) och International

Society of Hypertension (ISH) 1999.

Systoliskt Diastoliskt

Optimal Norm. Norm. G1 G2 G3

VARNING Endast en läkare/husdoktor kan avgöra din normala blodtrycksräckvidd och punkten då du är under risk.

Konsultera din läkare för att erhålla dessa värden. Om mätningarna som tas med denna produkt faller

utanför räckvidden, konsultera din läkare/husdoktor.

Detektor för oregelbundna hjärtslag

Ett oregelbundet hjärtslag upptäcks när ett hjärtslags rytm varierar medan enheten mäter det systoliska och

diastoliska trycket. Under varje mätning läser utrustningen av hjärtslagsintervallerna och räknar ut

standardavvikelsen. Om det beräknade värdet är större eller lika med 15, visas symbolen för oregelbundet

hjärtslag när mätningsresultatet visas på displayen.

VARNING Om IHB-ikonen visas indikerar det en pulsoregelbundenhet förenlig med oregelbundna hjärtslag som

upptäcktes under mätningen. Detta är vanligtvis INTE något att oroa sig för. Om symbolen ofta visas,

rekommenderar vi dock att du söker läkarråd. Observera att enheten inte ersätter en

hjärtundersökning, men fungerar för att upptäcka pulsoregelbundenheter på ett tidigt stadie.

IB-BPA3000-0616-03.qxp_Layout 1 28/07/2016 12:16 Page 147148

S SÄKERHETSINFORMATION VaRnInG

• Denna enhet är endast ämnad för användande på vuxna.

• Denna enhet är ämnad för icke invasiv mätning och övervakning av arteriellt blodtryck. Den är inte ämnad

för användning på extremiteter annat än handleden eller för funktioner annat än att erhålla en

• Förvirra inte självövervakning med självdiagnostisering. Denna enhet låter dig övervaka ditt blodtryck.

Påbörja eller avsluta inte medicinsk behandling endast baserad på mätningar från denna enhet. Konsultera

alltid med din läkare först.

• Om du tar läkemedel, konsultera din läkare för att avgöra den mest passande tidpunkten för att mäta ditt

blodtryck. Ändra aldrig på utskrivna läkemedel utan att konsultera med din läkare.

• Denna enhet passar inte för kontinuerlig övervakning under medicinska olycksfall eller operationer.

• När enheten användes att mäta patienter som har vanliga arytmier såsom förtidiga förmaks- eller

ventrikulära hjärtslag eller förmaksflimmer, kan det bästa resultatet förekomma med avvikelse. Konsultera

med din läkare om resultatet.

• Om manschettrycket överskrider 40 kPa (300 mmHg),kommer enheten automatiskt att tömmas på luft. Om

manschetten inte skulle tömmas på luft när trycket överskrider 40 kPa (300 mmHg), ta loss manschetten

från armen och tryck på knappen för att avsluta uppblåsningen.

• För att undvika mätningsfel, läs noga denna bruksanvisning noga innan användande av produkten.

• Utrustningen är inte AP/APG-utrustning och passar inte för användande i närvarande av en lättantändlig

anestetisk blandning med luft av syre eller kväveoxidul.

• Operatören skall inte vidröra batterierna/adaptern och patienten samtidigt.

• Denna enhet är inte ämnad för kvinnor som kan vara, eller är gravida. Förutom felaktiga mätningar är

effekterna av denna enhet på fostret inte kända.

• Operatören skall inte vidröra AC-adapterns utgång och patienten samtidigt.

• För att undvika mätningsfel, undvik förhållanden med starka elektromagnetiska fält som avger störande

signaler eller kortvariga elektriska signaler vid användande av AC-adaptern.

• Användaren måste kontrollera att utrustningen fungerar säkert och att den är i korrekt funktionerande skick

• Denna enhet passar inte för kontinuerlig övervakning under medicinska olycksfall eller operationer. Annars

kan patientens arm eller fingrar domna, svälla och även bli lila på grund av brist på blod. Använd enheten i

den miljö som den anvisas i enlighet med anvisningarna. Annars kan prestandan och livslängden för

enheten påverkas och reduceras. Under användning kommer patienten att vara i kontakt med

manschetten. Manschettens material har testats och är förenliga med ISO 10993-5:2009 och ISO 10993-

10:2010. Den kommer inte att orsaka någon eventuell sensibiliserings- eller irritationsreaktion.

• Använd TILLBEHÖR och avtagbara delar specificerade/auktoriserade av TILLVERKAREN. Annars kan det

orsaka skada på enheten eller fara för användaren/patienterna.

Varning: Konsultera tillhörande

Försiktighet! Dessa observationer måste

uppmärksammas för att förhindra skada

CE-märkning: Följer nödvändiga krav i

Symbol för ”MILJÖSKYDD - Avyttrade

elektriska produkter får inte avyttras

bland hushållssoporna. Avyttra på

lämplig plats. Kolla med dina lokala

myndigheter eller återförsäljare för

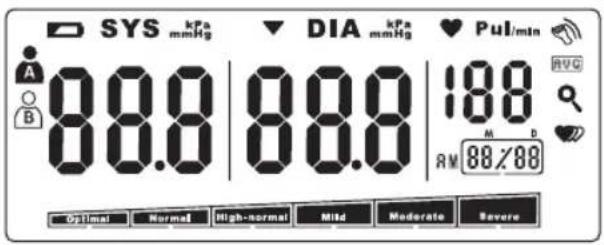

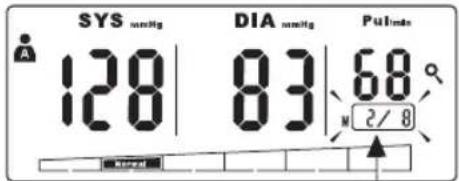

Symbol Beskrivning Förklaring

Systoliskt blodtryck Högt tryckresultat

Diastoliskt blodtryck Lågt tryckresultat

Töms MANSCHETTEN töms

Minne Om ”M” visas är de värden som visas från minnet.

Mätningsenhet för blodtrycket

Mätningsenhet för blodtrycket

Lågt batteri Batterierna är låga och måste bytas

Symbol för rörelsefel Rörelse kan resultera i en felaktig avläsning

Genomsnitt Det genomsnittliga blodtrycket

Arytmi Oregelbundet hjärtslag

Användare A Användare A är vald

Användare B Användare B är vald

Grad Blodtryckets grad

”M” visar månaden. ”D” visar dagen

Hjärtslagsdetektion under mätningen

• Enheten behöver inte kalibreras inom två år för pålitligt service.

• Avyttra TILLBEHÖR, avtagbara delar och ME-UTRUSTNING i enlighet med lokala riktlinjer.

• Om du har några problem med denna enhet, såsom inställning, underhåll eller användning, kontakta

SERVICEPERSONALEN hos HoMedics. Öppna eller reparera inte enheten på egen hand. Rapportera till

HoMedics om någon oväntat drift eller händelse sker. Använd en mjuk trasa för att rengöra hela enheten.

Använd inte slipande eller flyktiga rengöringsmedel.

IB-BPA3000-0616-03.qxp_Layout 1 28/07/2016 12:16 Page 149150

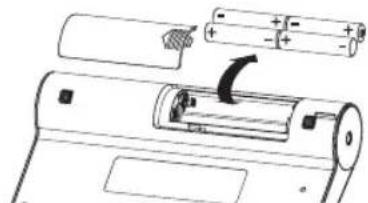

Isättning och byte av batterier

1. Tag av batteridörren.

2. Installera batterierna med matchande

polaritet, såsom visas.

3. Sätt tillbaka dörren.

Byt ut batterierna när följande händer

• Displayen inte lyser upp

3. 4*AAA alkaliska batterier

• Avlägsna batterierna om enheten inte ska användas under en längre period.

• Det gamla batteriet kan skada miljön, så avyttra inte i hushållssoporna.

• Ta ur det gamla batteriet från enheten och följ dina lokala återvinningsriktlinjer.

• Kasta inte batterier i eld. Batterier kan explodera eller läcka.

VARNING För att få bästa effekt och för att

skydda din enhet, använd korrekt

IB-BPA3000-0616-03.qxp_Layout 1 28/07/2016 12:17 Page 150151

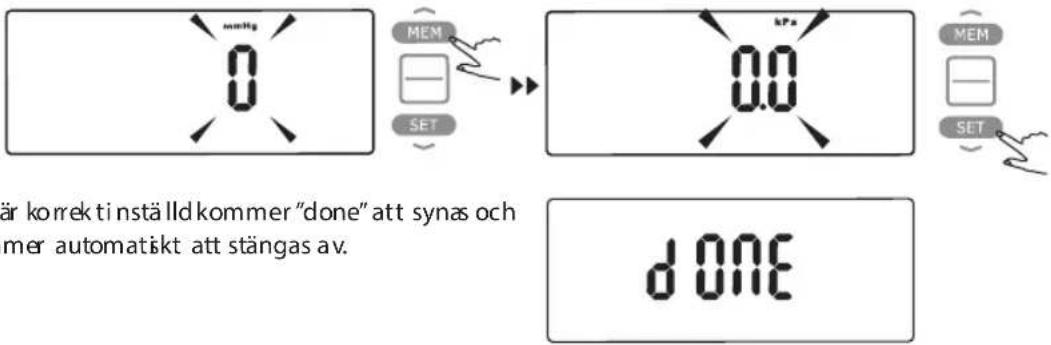

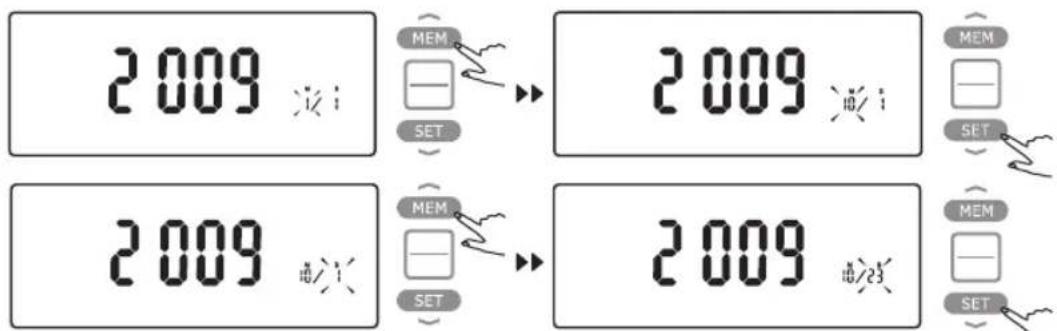

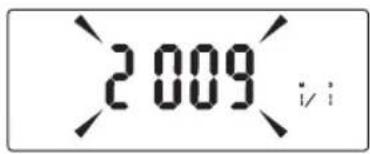

S INSTÄLLNING AV DATUM, TID OCH MÄTNINGSENHET Det är viktigt att ställa in klockan innan du använder din blodtrycksmätare, så att tidsstämpel kan tilldelas

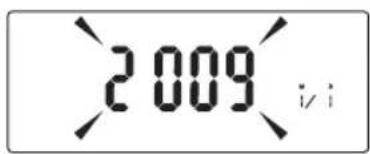

1. När enheten är avstängd, håll ”SET” under 3 sekunder.

2. Tryck ”MEM” för att ändra [ÅR].

3. När du har korrekt år, tryck på ”SET” och den går automatiskt

vidare till nästa steg.

4. Upprepa steg 2 och 3 för att ställa in [MÅNAD] och [DAG].

6. Upprepa steg 2 och 3 för att ställa in [TIMME] och [MINUT].

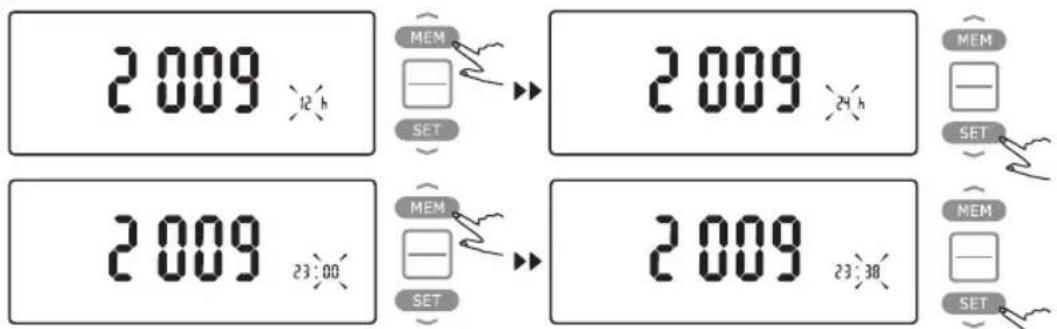

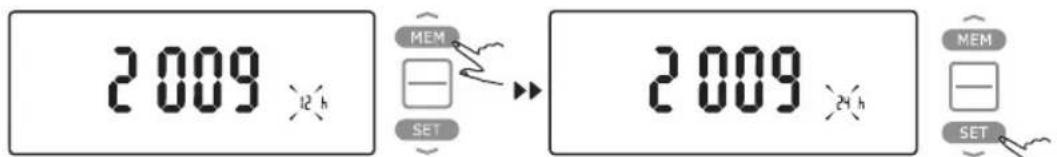

5. Sedan går den in i tidsinställningsläge. Det Finns två tidsformat ”12” timmar och ”24” timmar. Tryck

”MEM”-knappen för att ändra tidsformatet. Tryck ”SET”-knappen för att bekräfta tidsformatet

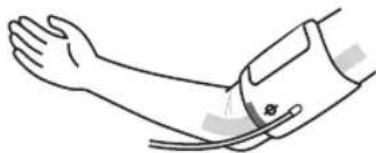

S Inpassning av manschetten

Korrekt manschettstorlek är kritiskt för korrekt mätning. Denna mätare kommer med en manschett i

standardstorlek som passar en arm på 22-32cm. En större manschettstorlek på 32-42cm nns att få från

HoMedics webbsida www.homedics.co.uk

1. Om manschetten inte är hopmonterad vid första användningen, placera änden av

manschetten som är längst bort från slangen genom D-ringen för att forma en ögla.

2. Anslut slangen på vänster sida av enheten.

3. Avlägsna tajta kläder från överarmen och placera manschetten ungefär 2-3 cm

ovanför armbågen så att slangen är centrerad mitt på armen. Slangen måste vara

vänd nedåt mot handen.

4. Dra försiktigt i manschettens ände så att den dras åt enkelt och utan problem runt

armen. Manschetten säkras genom att dra kardborrefästet mot manschetten.

5. Du bör kunna få in två ngrar mellan manschetten och din arm. Manschetten bör inte

6. Slappna av och låt din arm vila på bordet med din handata uppåt so att

manschetten är placerad i samma höjd som hjärtat. Se till att slangen inte böjs.

HUR MAN ANVÄNDER BLODTRYCKSMÄTAREN

IB-BPA3000-0616-03.qxp_Layout 1 28/07/2016 12:17 Page 152153

S Om det inte är möjligt att använda manschetten på vänster arm kan den

placeras på höger arm istället. Det är dock viktigt att alla mätningar gös

på samma arm. Om mätningar görs på höger arm bör artärsymbolen på

manschetten vara positionerad ovanför huvudartären. Tryck på armens

artärermed två ngrar vid ungefär 2 cm ovanför armbågen på insidan av

armen för att hitta var pulsen är starkast. Detta är huvudartären.

Bra att veta om blodtrycksmätning

• Blodtrycksmätning bör utföras i en tyst och komfortabel miljö eftersom mätningar kan påverkas av höga

eller låga temperaturer. Blodtrycket bör mätas vid normal kroppstemperatur.

• Rör inte på dig eller prata under mätning. Håll dina fötter plana på golvet.

• Vidrör inte manschetten eller blodtrycksenheten under mätning.

• För att erhålla bästa möjliga mätningen bör blodtrycket mätas ungefär vid samma tidpunkt varje dag, och

• Om du utför era mätningar efter varandra, vänta 5 minuter mellan varje mätning.

• Mätningarna är endast i vägledande syfte. Om du har frågor angående ditt blodtryck, konsultera med din

• Blodtrycksenheten kommer automatiskt att tömmas på luft när trycket överskrider 300 mmHg.

• Produkten passar inte för personer som har av arytmi(hjärtrytmstörningar).

• Mätningsfel kan uppstå om användaren har av diabetes, dålig blodcirkulation, njurproblem, eller har haft

• Blodtrycket ändras vid varje hjärtslag och ändras följaktligen konstant dygnet runt.

• Mätningen av blodtryck kan påverkas av användarens position, tillstånd, eller andra faktorer. För att erhålla

högsta möjliga precision är det rekommenderat att mätningen görs 1 timme efter att ha tränat, badad, ätit

en måltid, druckit alkohol eller koeinhaltiga drycker, eller efter att ha rökt.

• Innan mätningen är det rekommenderat att du sitter stilla och slappnar av under 15 minuter. Användaren

bör inte vara fysiskt trött eller utpumpad när mätningen görs.

• Användare får inte prata eller ytta armen eller handen under mätningen.

Hur man mäter blodtrycket

1. Tryck på för att aktivera maskinen, och den startar och avslutar hela mätningen automatiskt.

2. När mätningen är klar kommer manschetten automatiskt att tömmas och displayen visar det systoliska

trycket, det diastoliska trycket och pulsen. Mätningen sparas samtidigt i mätarens minne.

3. Enheten stängs automatiskt av efter ungefär 1 minut efter användande men kan även stängas av manuellt

genom att trycka på knappen.

Om nödvändigt kan en mätning avbrytas genom att trycka på knappen. Manschetten kommer då

omedelbart att tömmas.

Manschetten kommer automatiskt att fyllas igen om enheten avgör att kroppenb kräver högre tryck för att

IB-BPA3000-0616-03.qxp_Layout 1 28/07/2016 12:17 Page 153154

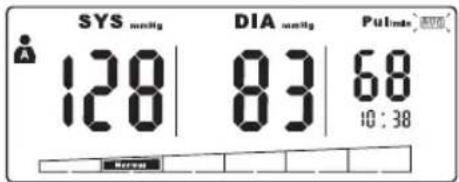

2. Tryck på ”MEM” eller ”SET” för att hämta

Arkivets ordning, datum och tid, visas

Den motsvarande tiden

växelvis med datumet.

VARNING Det nyaste arkivet (1) visas först. Varje ny mätning tilldelas platsen som första (1) arkivet. Alla andra arkiv

flyttas bakåt en siffra (t.ex. 2 blir 3, och så vidare), och det sista arkivet (60) försvinner från listan.

1. Välj användare A eller B när blodtrycksmätaren är

avstängd. Tryck sedan ”MEM” för att visa genomsnitten

av de mätningar du har utfört. Tecknet ”AVG” visas uppe i

Radering av dina arkiv

Om du inte ck en korrekt mätning kan du radera

alla resultat genom följande steg.

1. Välj användare A eller B när blodtrycksmätaren är

avstängd, tryck och håll ”MEM” under 3 sekunder

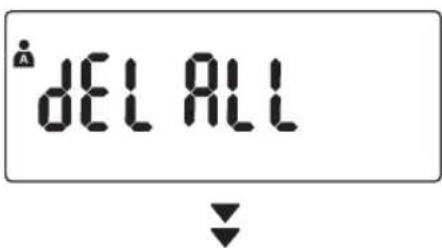

och displayen kommer att visa dEL ALL.

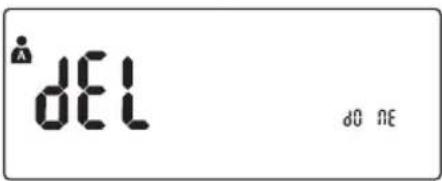

2.Tryck på ”SET” för att bekräfta raderingen och

mätaren kommer automatiskt att stängas av.

3. Om du inte vill radera arkivet, tryck på för att

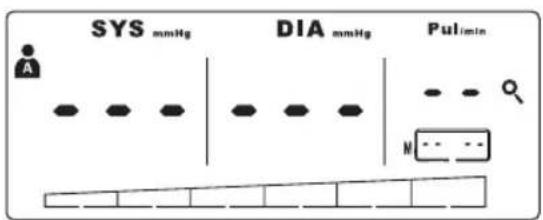

4. Om inget arkiv finns att visa kommer den högra

IB-BPA3000-0616-03.qxp_Layout 1 28/07/2016 12:17 Page 154155

Denna del inkluderar en list med felmeddelanden och vanligt frågade frågor för problem som kan tänkas

uppstå med din blodtrycksmätare. Om oregelbundenheter sker under användning, kontrollera det följande.

Om enheten fortfarande inte fungerar, kontakta aären där enheten inköptes. Försök inte att öppna enheten

eller justera någon inre del på egen hand.

PROBLEM SYMPTOM KONTROLLERA DETTA LÖSNING Ingen effekt

Displayen är mörk eller

Batterierna är tomma. Byt ut med nya batterier

Batterierna är felaktigt isatta Sätt i batterierna korrekt

Batterierna börjar bli tomma Byt ut med nya batterier

Manschetten sitter inte

Placera om manschetten och

E 2 visas Manschetten är väldigt tajt

Placera om manschetten och

Manschetten har för högt

Placera om manschetten och

E 10 eller E 11 visas

Mätaren kände av rörelse

mätningen Slappna av en

stund och mät sedan igen

E 20 eller E 21 visas Mätning felaktig

Slappna av en stund och mät

Eexx, visas på displayen. Ett kalibreringsfel uppstod.

Gör om mätningen. Om

problemet kvarstår, kontakta

återförsäljaren eller vår

kundtjänstavdelning för vidare

hjälp. Se garantin för

kontaktinformation och

returneringsinstruktioner.

Mätningsläge Oscillografiskt testläge

Beräknat manschettryck:

Mätningstryck: 5,3kPa–30,7kPa

pulsvärde: (40-199) slag/minut

Normalt arbetsförhållande

Temperatur: 5ºC till 40ºC Relativ luftfuktighet ≤85%RH Atomsfäriskt tryck: 86kPa–106kPa

transporteringsförhållande

Temperatur: -20°C~60°C Relativ luftfuktighet: 10%~93%

Atomsfäriskt tryck: 50kPa–106kPa

Mätningsomkrets för överarmen Omkring 22cm~42cm

Vikt Ungefär 320g (exklusive batterierna)

Externa dimensioner Ungefär 182*100*39mm

Skydd mot vattenskada IP21

IB-BPA3000-0616-03.qxp_Layout 1 28/07/2016 12:17 Page 156157

Denna symbol indikerar att batterier inte får avyttras bland hushållssopor eftersom de innehåller

substanser som kan skada miljön och hälsan. Avyttra batterier endast vid designerade

Denna markering indikerar att denna produkt inte får avyttras med annat hushållsavfall inom EU. För

att förhindra möjlig skada på miljö eller person från okontrollerat avfallsavyttrande, återvinn på

ansvarsfullt vis för att främja det fortsatta återanvändandet av materialresurser. För att returnera din

använda enhet, använd retur och insamlingssystemen eller kontakta återförsäljaren där produkten

köptes. De kan se till att produkten återvinns på ett miljösäkert vis.

Rengöring och underhåll

Blodtrycksmätaren och manschetten kan torkas av med en mjuk trasa fuktad med ett milt rengöringsmedel

och torkas torra med en mjuk, torr trasa eller kökspapper. Använd aldrig starka, kaustiska rengöringsmedel

som kan orsaka skada på de syntetisk delarna. Använd heller aldrig förtunningsmedel, alkohol eller fotogen

för att rengöra enheten.

Säkerhet och elektriska enheter

• När enheten inte används, förvara på en säker plats.

• Använd endast enheten på överarmen, inte på andra kroppsdelar.

• När enheten inte används under längre tidsperioder är det rekommenderat att du ta rur batterierna för att

undvika läckage som kan skada enheten.

• Om enheten har förvarats vid mycket låga temperaturer nära fryspunkten, låt den komma till

rumstemperatur innan den används igen.

• Vare sig enheten eller manschetten får tas isär eftersom detta kan orsaka allvarlig skada på enheten. Om

reparation är nödvändig måste enheten returneras till aären där den inhandlats. Försök inte att öppna

enheten eller justera någon inre del på egen hand.

• Sänk inte ner enheten i vatten eller andra vätskor eftersom detta kommer att skada enheten.

• Utsätt inte enheten eller manschetten för extrema temperaturer, fukt eller direkt solljus. Skydda enheten

• Manschetten och slangen får inte vikas ihop tajt. Enheten får inte aktiveras om den inte sitter korrekt på

• Undvik att tappa enheten i golvet och utsätt den inte för starkt tryck.

• Enheten får inte utsättas för extrema chocker såsom att tappas i golvet.

• Enheten är ämnad för användande endast i privata hushåll och passar endast för användande på vuxna

(över 18 års ålder).

• Om det högst osannolika skulle ske och manschetten fortsätter att fyllas och inte slutar, ta omedelbart av

manschetten från överarmen.

IB-BPA3000-0616-03.qxp_Layout 1 28/07/2016 12:17 Page 157158

S Riktlinjer och tillverkarens deklaration – elektromagnetisk utstrålning

BPA-3000-EU är ämnad för användning i den elektromagnetiska miljön som specificeras nedan. Kund som

använder eller användaren av BPA-3000-EU bör säkra att den används i sådan miljö.

utstrålningstest Förenlighet Elektromagnetisk miljö - riktlinjer

BPA-3000-EU använder RF-energi endast för sin interna

funktion. Dess RF-utstrålning är därför mycket låg och

inte trolig att orsaka någon störning i närbelägen

elektronisk utrustning.

Klass B BPA-3000-EU passar för användning i alla inrättningar

förutom i hemmet och de direkt anslutna till allmänna

lågspänningsnätverk som matar byggnader i

Harmonisk utstrålning

flimmerutstrålning IEC

Tabell 1 Riktlinjer och tillverkarens deklaration – elektromagnetisk utstrålning för all UTRUSTNING

och SYSTEM IB-BPA3000-0616-03.qxp_Layout 1 28/07/2016 12:17 Page 158159

S Riktlinjer och tillverkarens deklaration – elektromagnetisk immunitet

BPA-3000-EU är ämnad för användning i den elektromagnetiska miljön som specificeras nedan. Kund som

använder eller användaren av BPA-3000-EU bör säkra att den används i sådan miljö.

Förenlighetsnivå Elektromagnetisk miljö - riktlinjer

Golven bör vara trä, betong eller kakel. Om

golvet är täckt med syntetiskt material bör

den relativa luftfuktigheten vara minst 30 %.

Elnätets kvalitet bör vara det i en typisk

kommersiell eller sjukhusmiljö.

±1 kV linje till linje ±1 kV differentiellt

Elnätets kvalitet bör vara det i en typisk

kommersiell eller sjukhusmiljö.

Elnätets kvalitet bör vara det i en typisk

kommersiell eller sjukhusmiljö. Om

användaren av BPA-3000-EU kräver fortsatt

drift under elnätsavbrott är det

rekommenderat att BPA-3000-EU matas från

en kontinuerlig energitillförsel eller ett

3A/m 3A/m Nätfrekvensmagnetiska fält bör vara i nivå

med nivåer karakteristiska hos en typisk plats

i en typisk kommersiell eller sjukhusmiljö.

är växelströmsnätspänningen innan applikation av testnivån.

Tabell 2 Riktlinjer och tillverkarens deklaration – elektromagnetisk immunitet - för all ME-

UTRUSTNING och ME-SYSTEM IB-BPA3000-0616-03.qxp_Layout 1 28/07/2016 12:17 Page 159160

OBS 1 Vid 80 MHz och 800 MHz gäller de högre frekvensräckvidderna.

OBS 2 Dessa riktlinjer kanske inte gäller i alla situationer. Elektromagnetiskspridning påverkas av

absorbering och reflektion från strukturer, föremål och människor.

a Fältstyrkor från fasta sändare, såsom basstationer för radio (mobila/sladdlösa) telefoner och landmobil

radio, amatörradio, AM och FM rundradio och TV-sändningar kan inte avgöras teoretiskt med precision.

För att fastställa den elektromagnetiska miljön på grund av fasta RF-sändare måste en elektromagnetisk

undersökning övervägas. Om den uppmätta fältstyrkan på platsen i vilken ELE007839V1 används

överskrider gällande RF-förenlighetsnivå, bör ELE007839V1 följas för att bekräfta normal drift. Om

onormal prestanda observeras kan ytterligare åtgärder vara nödvändiga, såsom omorientering eller

omplacering av ELE007839V1.

b Över frekvensräckvidden 150 kHz till 80 MHz bör fältstyrkorna vara lägre än 3 V/m.

Tabell 3 Riktlinjer och tillverkarens deklaration – elektromagnetisk immunitet - för

ME-UTRUSTNING och ME-SYSTEM som inte är LIVSSTÖDJANDE IB-BPA3000-0616-03.qxp_Layout 1 28/07/2016 12:17 Page 160161

S Rekommenderade separationsdistanser mellan portabel och mobil RF-kommunikationsutrustning och

ELE007839V1 fitnessutrustning.

BPA-3000-EU är ämnad för användande i en elektromagnetisk miljö där utstrålande RF-störningar är

kontrollerade. Kunden eller användaren av BPA-3000-EU kan hjälpa till att förhindra elektromagnetisk

störning genom att hålla en minimal distans mellan portabel och mobil RF-kommunikationsutrustning

(sändare) och BPA-3000-EU såsom rekommenderas nedan, i enlighet med den maximala utgångseffekten

hos kommunikationsutrustningen.

Märkt maximal utgångseffekt

W Separationsdistans i enlighet med sändarens frekvens

100 11.67 11.67 23.330

För sändare märkta med en maximal utgångseffekt inte listad ovan, kan den rekommenderade

separationsdistansen d i meter (m) kan uppskattas med hjälp av ekvationen gällande för sändarens frekvens,

där P är den maximala märkta utgångseffekten för sändaren i watt (W) i enlighet med sändarens tillverkare.

OBS 1 Vid 80 MHz och 800 MHz gäller separationsdistansen för de högre frekvensräckvidderna.

OBS 2 Dessa riktlinjer kanske inte gäller i alla situationer. Elektromagnetiskspridning påverkas av

absorbering och reflektion från strukturer, föremål och människor.

Tavell 4 Rekommenderade separationsdistanser mellan portabel och mobil RF-

kommunikationsutrustning och UTRUSTNINGEN eller SYSTEMET – för ME-UTRUSTNING eller

ME-SYSTEM som inte är LIVSSTÖDJANDE IB-BPA3000-0616-03.qxp_Layout 1 28/07/2016 12:17 Page 161162

som lagres i hukommelsen. (år: 2000–2050, tid: 24 timer)

korrekt på overarmen.
