Marka	Philips
Model	SBCHC8540
Ürün türü	Kablosuz FM kulaklık
Teknoloji	Radyo frekansı (RF), FM modülasyonu
Taşıyıcı frekans	Kanal 1: 863,5 MHz; Kanal 2: 864 MHz; Kanal 3: 864,5 MHz
Yayın menzili	100 metreye kadar, çok yönlü (360°)
Yayılan çıkış gücü	<10 mW
Giriş seviyesi	500 mV
Verici güç kaynağı	12 V / 200 mA DC, SBC CS030/00 adaptörü
Kulaklık güç kaynağı	2 adet şarj edilebilir NiMH R03/AAA pil (tip SBC HB550S)
Pil ömrü	Yaklaşık 15 saat
Şarj süresi	Yaklaşık 16 saat
Ses frekans yanıtı	20 - 20 000 Hz
Sinyal/gürültü oranı	~70 dB (A ağırlıklı)
Toplam harmonik bozulma	≤ 2 %
Kanal ayrımı	≥ 30 dB
Uyumluluk	Diğer Philips kablosuz FM kulaklıklar/hoparlörler 864 MHz bandı, FM modülasyonu, 19 kHz pilot tonu
Temizlik	Hafif nemli bir güderi; alkol, amonyak veya aşındırıcılardan kaçının
Dinleme güvenliği	Yüksek seste sürekli kullanım işitmeye zarar verebilir
Yedek parçalar	Şarj edilebilir piller SBC HB550S, adaptör SBC CS030/00
Garanti	Kendiniz açmayın; yetkili bir satıcıya danışın

Sık sorulan sorular - SBCHC8540 PHILIPS

Kulaklığa piller nasıl takılır?

Sol kulak yastığını çıkarın, iki adet şarj edilebilir NiMH AAA pil (Philips SBC HB550S tipi) polaritelere dikkat ederek takın, ardından yastığı geri yerleştirin.

Kulaklık nasıl şarj edilir?

Kulaklığı, temas pimlerini hizalayarak şarj istasyonuna yerleştirin. ŞARJ göstergesi yanar. Tam şarj süresi yaklaşık 16 saattir.

Verici bir ses kaynağına nasıl bağlanır?

Verilen 3,5 mm ses kablosunu kullanın: TV'nizin, müzik setinizin veya PC'nizin kulaklık çıkışına veya hat çıkışına (Y kablosuyla) bağlayın.

Kulaklık açılmazsa ne yapmalı?

Pillerin doğru takıldığını ve şarjlı olduğunu kontrol edin. Kulaklığın GÜÇ düğmesine basın. Sorun devam ederse kulaklığı şarj edin.

Paraziti önlemek için kanal nasıl ayarlanır?

Vericideki kanal seçicisini kullanın (kanal 1, 2 veya 3). Ardından, senkronize etmek için kulaklıktaki OTOMATİK AYAR düğmesine yaklaşık 1 saniye basılı tutun.

Kulaklığın maksimum menzili nedir?

Yayın menzili açık alanda 100 metreye kadar, çok yönlü kapsama (360°).

Alkalin veya NiCd pil kullanabilir miyim?

Hayır. Yalnızca kısa kılıflı Philips şarj edilebilir NiMH pilleri (R03/AAA, tip SBC HB550S) kullanın. NiCd veya alkalin piller kulaklığa zarar verebilir.

Kulaklık nasıl temizlenir?

Hafif nemli bir güderi kullanın. Alkol, amonyak veya aşındırıcı içeren ürünler kullanmayın.

Kulaklık neden şarj olmuyor?

Şarj istasyonunun prize takılı olduğundan ve kulaklığın doğru yerleştirildiğinden (pimler hizalanmış) emin olun. Ayrıca güç adaptörünün bağlı olduğunu kontrol edin.

Kulaklığı açarsam garanti geçersiz olur mu?

Evet. Kulaklığı asla kendiniz açmayın. Teknik bir sorun durumunda, Philips satıcınıza veya yetkili bir servise başvurun.

KULLANIM KILAVUZU SBCHC8540 PHILIPS

Kullanım talimatları

Turkçe 76

Instrukcja obsługi

Polski 84

Návod k použití

Česky 92

Használati utasítás

Magyar 100

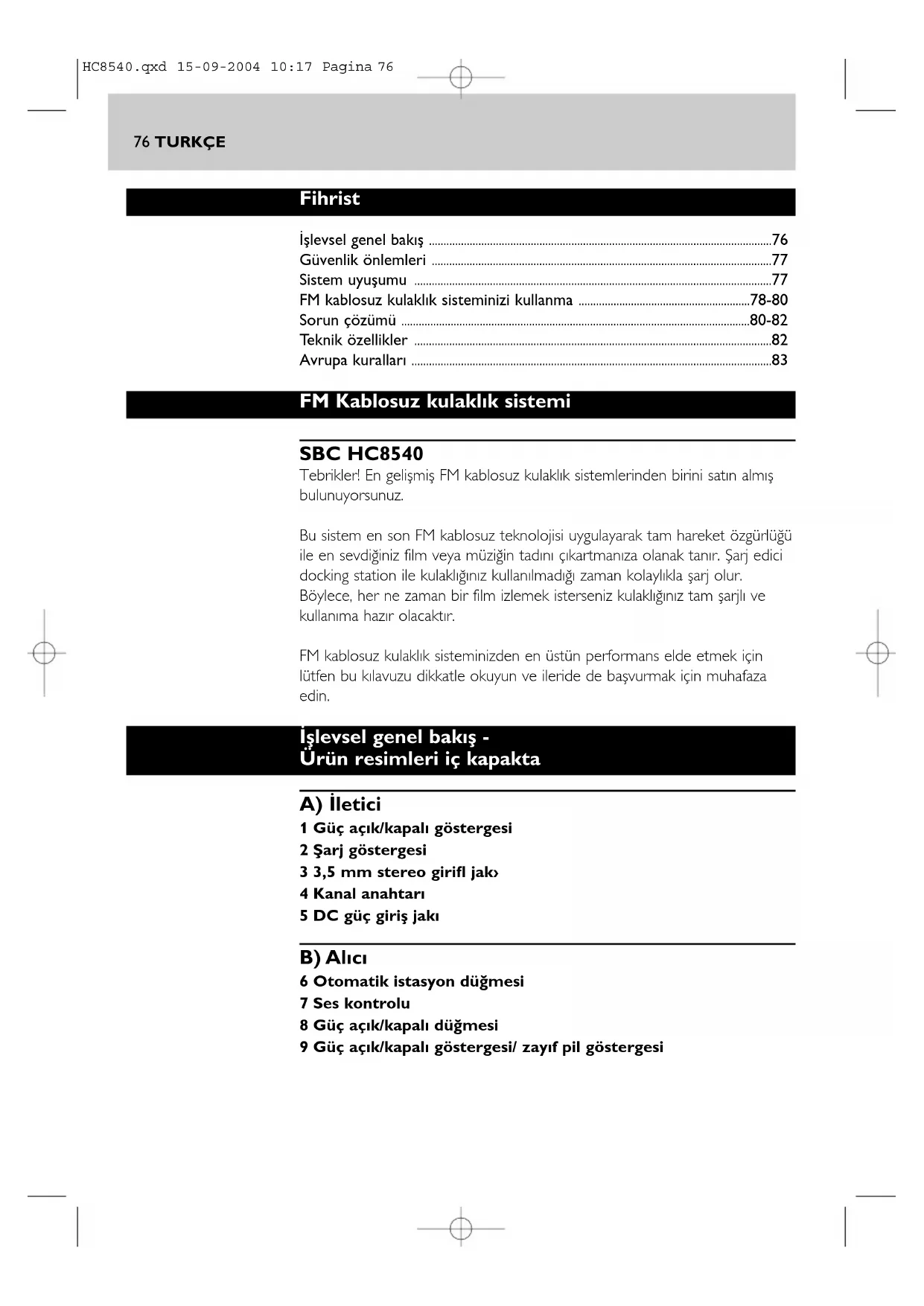

İşlevsel genel bakış 76

Güvenlik önlemleri 77

Sistem uyuşumu 77

FM kablosuz kulaklık sisteminizi kullanma 78-80

Sorun çözümü 80-82

Teknik özellikler 82

Avrupa kuralları 83

FM Kablosuz kulaklık sistemi

SBC HC8540

Tebrikler! En gelişmiş FM kablosuz kulaklık sistemlerinden birini satın almış bulunuyorsunuz.

Bu sistem en son FM kablosuz teknolojisi uygulayarak tam hareket özgürlüğü ile en sevdiğimiz film veya müziğin tadını çıkartmanıza olanak tanır. Şarj edici docking station ile kulaklığınız kullanılmadığı zaman kolaylıkla şarj olur.

Böylece, her ne zaman bir film izlemek isterseniz kulaklığınız tam şarjlı ve kullanıma hazır olacaktır.

FM kablosuz kulaklık sisteminizden en üstün performans elde etmek için lütfen bu kılavuzu dikkatle okuyun ve ileride de başvurmak için muhafaza edin.

İşlevsel genel bakış - Ürün resimleri iç kapakta

A) İletici

1 Güç açık/kapalı göstergesi

2 Şarj göstergesi

6 Otomatik istasyon düğmesi

7 Ses kontrolu

8 Güç açık/kapalı düğmesi

9 Güç açık/kapalı göstergesi/ zayıf pil göstergesi

Önemli bilgi

Lütfen aşağıdaki talimatları dikkatle okuyun ve bu kitapçığı ileride başvurmak üzere saklayın. FM kablosuz kulaklık sistemini kullanmadan önce tüm güvenlik ve kullanım talimatları okunmalıdır.

Güvenlik önlemleri

• Y angın veya şok tehlikesini önleyin: bu cihazı rutubet, yağmur, kum veya ısıtma cihazları ya da doğrudan güneş ışığından kaynaklanan aşırı ısıya maruz bırakmayın.
• Kablosuz ses uygulamalarında radyo teçhizatı diğer radyo yayınlarından karıştırılmaya karşı korumalı değildir.
• Alkol, ispirto, amonyak veya aşındırıcılar içeren temizlik malzemeleri gövdeye zarar verebilecekleri için kullanmayın. Gövdeyi temizlemek için hafif nemli bir güderi kullanın.
• K ulaklık sistemine sıvı dökülürse derhal pilleri çıkartın ve bir yetkili satıcıya danışın.
• Bu ürünü rutubetli veya suya yakın yerlerde kullanmayın.
• Bu ürünü aşırı ısıya veya doğrudan güneş ışığına maruz bırakmayın.
• Ürünü sökmeyin. Teknik sorunlar olduğu takdirde Philips bayiinize götürün.
• Bu ürünün üzerini örtmeyin.
• Bu ürünün kullanımı koruması yetersiz olan veya hassas elektronik cihazları etkileyebilir. Bu parazit cihazlardan herhangi birinde hasara neden olabilir. Etraftaki cihazların bu üründen etkilenip etkilenmeyeceğini lütfen kullanmadan önce kontrol ediniz.
• İşitme güvenliği! Yüksek seste sürekli kullanım işitme duyunuza kalıcı zarar verebilir.

Sistem uyuşumu

Teknik olarak tek bir iletici ile birden fazla FM kablosuz kulaklık veya Philips kablosuz hoparlör kullanmak mümkündür, eğer her biri*:

- 864 MHZ bantta işliyorsa

- a aynı modülasyon düzenine göre çalışıyorsa

- 19kHz pilot tonu algılayabiliyorsa

Uyuşmayı doğrulamak üzere lütfen cihazın elektriksel özellikler sayfalarına bakınız.

Bu beyan yalnızca teknik açıdan yorumlanmalıdır ve dolayısıyla SBC HC8542 ile uyuşan FM kablosuz kulaklık / hoparlörün piyasada tek başına bulunabilir olduğunu hiçbir şekilde garanti veya taahhüt etmemektedir.

78 TURKÇE

FM kablosuz kulaklık sisteminizi kullanma

ÖNEMLİ!

• Yalnızca Philips SBC CS030/00 (Birleşik Krallık, İrlanda için /05) 12V/200mA AC/DC adaptör kullanın.
• Yalnızca Philips kısaltılmış kılıflı şarj edilebilir NiMH (R03/AAA, tip numarası: SBC HB550S, parça numarası 996500015757) pil kullanın.
• NiCd veya alkali pil kullanmayın, bunlar FM kablosuz kulaklık sisteminize hasar verebilir.

1 Kulaklığın sol kulak yastığını döndürerek gevşetin ve çıkartın.
2 Şarj edilebilir pilleri pil yuvasına yerleştirin.

Sadece Philips kısaltılmış kılıflı şarj edilebilir NiMH (R03/AAA, tip numarası: SBC HB550S, parça numarası 996500015757) pil kullanın.

NIMH SBC HB550S X

3 Pillerin, pil yuvasında gösterilen kabartmalı kutup işaretine uygun şekilde yerleştirildiğinden emin olun.

Sistem uzun bir süre kullanılmayacaksa daima pilleri kulaklıktan çıkartın.

大容量 小容量

4 Sol kulak yastığını tekrar yerine takın.

5 Adaptörün yapım plakasında belirtilen voltaj değerinin elektrik prizinin voltaj değerine uyduğundan emin olun.
6 12 Volt/ 200mA AC/DC adaptörün DC güç çıkış bağlantısını ileticinin arka tarafındani DC 12 V güç giriş jakına takın.
7 12 Volt/200mA AC/DC adaptörü elektrik prizine takın.

İletici uzun bir süre kullanılmayacaksa daima adaptörü elektrik prizinden çıkartın.

8 Kulaklığı şarj edici docking station'a yerleştirin, ve ileticinin şarj pimlerinin kulaklığın şarj noktası ile tam hizalandığından emin olun.

CHARGING göstergesi otomatik olarak yanarak şarj işleminin sürmekte olduğunu gösterir. Aynı zamanda, kulaklıkta otomatik olarak akım kesilir (yani, POWER açık/kapalı göstergesi ışığı söner).

Şarj bittiği zaman (yaklaşık olarak 16 saat sürer), yeşil CHARGING gösterge ışığı da otomatik olarak söner.

ÖNEMLİ!

- Şarj başlatıldığı zaman şarj edici docking station ses sinyali yayınlamaz.

UYARI!

• FM kulaklığı ilk kez kullanmadan önce pillerin en az 16 saat tam şarj edildiğinden emin olun. Bu pillerin çalışma ömrünü uzatacaktır.
• Bu ürün en son güvenlik kurallarına uygundur. Pilleri şarj etmek için lütfen sadece birlikte gelen docking station (SBC HC8542) veya tamamen uyumlu başka bir şarjör kullanın.

Ses bağlantısı

9 Ses kablosunun bir ucunu (3,5 mm stereo fiş) ileticinin 3,5 mm stereo giriş jakına bağlayın.

10 3,5 mm stereo kablonun diğer ucunu şu iki seçenekten birine bağlayın: a) Bir ses kaynağının kulaklık çıkışına, örneğin televizyon, müzik seti veya bilgisayar.

Ses kaynağının ses ayarını yeteri kadar yüksek bir seviyede sabit tutun; örneğin, en yüksek seviyenin %25'ine.

- Eğer ses kaynağınızda 6,3 mm kulaklık çıkışı bulunuyorsa, birlikte gelen 3,5 mm - 6,3 mm adaptör fişini kullanın.

ÖNEMLİ!

- Bazı televizyonlarda kulaklık jakının çıkış seviyesi ancak televizyondaki ekran menüsüne erişildikten sonra ayarlanabilir.

b) Bir ses kaynağının hat çıkışına, örneğin REC OUT veya LINE OUT gibi (birlikte gelen Y-kabloyu kullanın).

• Kırmızı RCA fişin (sağ kanal) ses kaynağının sağ kanalına (kırmızı) bağlı olduğundan emin olun.
• Beyaz RCA fişin (sol kanal) ses kaynağının sol kanalına (beyaz) bağlı olduğundan emin olun.
• Ses kaynağında RCA çıkış seviyesi ayarlanabiliyorsa, çıkış seviyesini kabul edilebilir en yüksek distorsiyonsuz seviyeye ayarlayın.

11 Ses kaynağınızı çalıştırın ve ses kaynağının ses yüksekliğini yavaşça artırın.

Sinyaller alındığında ileticinizin POWER açık/kapalı göstergesi yanar.

12 Kulaklığın POWER açık/kapalı düğmesini açın.

POWER açık/kapalı göstergesi otomatik olarak yanar.

80 TURKÇE

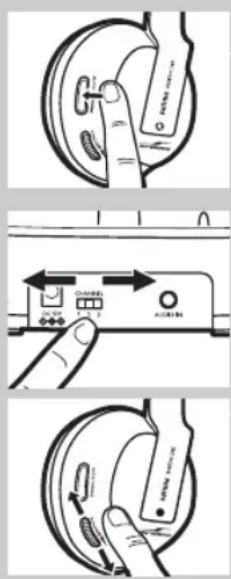

13 Doğru iletici istasyonunu ayarlamak için kulaklıktaki AUTO-TUNING düğmesine yaklaşık I saniye basarak tutun.

Kulaklık otomatik olarak ileticiye ayarlanır.

14 Civardaki başka ileticilerden parazit olduğu takdirde, ileticinin yayın kanalını ayarlayın, sonra kulaklığı ileticiye ayarlamak üzere 13. adımı tekrar edin.

15 Kulaklığın ses seviyesini arzu ettiğiniz dinleme düzeyine ayar edin.

ÖNEMLİ!

- Dinleme ses seviyesini ses kaynağından ayarlamaktan kaçınınız zira çok düşük girdi seviyelerinde ses kalitesi bozulabilir.

Sorun çözümü

Bir bozukluk olursa, önce aşağıdaki hususları kontrol edin. Bu öğütleri izleyerek bir sorunu çözümleyemezseniz, yardım hattını

(bkz. 'Yardım gerekiyor mu?') arayın yahut bayiinize danışın.

Kesinlikle cihazı kendiniz açmaya kalkışmayın çünkü bu garantinin geçersiz sayılmasına neden olur.

Önce, doğru bağlandıklarından emin olmak üzere tüm kabloları kontrol edin.

Sorun Olası neden Çözüm

Kulaklık şarj olmuyor	İçine pil konmamış	'Pil takma / yenileme' bölümündeki adımları 1'den 4'e kadar izleyin.
	Pillerin yönü yanlış Pilleri kabartmalı	kutup işaretleri uyarınca yeniden takın.
	Cereyan yok Docking station'ın elektrik prizine bir adaptörle bağlandığından emin olun ve adımları 5'ten 7'ye kadar izleyin.
	Docking station'ın şarj pimleri kulaklığı yerine sıkıca oturtun ve kulaklığın metal plakasıyla temas etmiyor	CHARGING gösterge ışığının yandığından emin olun.
	Şarj dokuna yerleştirildiğinde kulaklığın yönü yanlış	Kulaklığı doğru yönde yeniden yerleştirin.
Ses yok/ses bozuk	Kulaklıkta güç kapalı	POWER açık/kapalı düğmesine basın. POWER açık/kapalı gösterge ışığı otomatik olarak yanarak kulaklığın açık olduğunu belirtir.
	İçine pil konmamış 'Pil takma /yenileme' bölümündeki adımları 1'den 4'e kadar izleyin
	Pillerin yönü yanlış Pilleri kabartmalı	kutup işaretleri uyarınca yeniden takın.

İleticiye cereyan gelmiyor Docking station'ın elektrik prizine bir adaptörle bağlandığından emin olun ve adımları 5'ten 7'ye kadar izleyin.

Pilin gücü azalıyor Sistemi yeniden şarj etmek için adımları 5'ten 7'ye kadar izleyin.

Ses kaynağı bağlı değil Ses kaynağınızın ses çıkışının ileticinizin 3,5 mm stereo giriş jakına bağlı olduğundan emin olun. Adımları 9'dan 12'ye kadar izleyin.

Ses kaynağı kapalı Ses kaynağınızı çalıştırın.

Ses seviyesi çok düşük ayarlanmış Ses kaynağınızın veya kulaklığın ses seviyesini ayarlayın. İşitme güvenliği: Yüksek seste sürekli kullanım işitme duyunuza kalıcı zarar verebilir.

Ses çıkış seviyesi düşük Ses kaynağında çıkış seviyesi ayarlanabiliyorsa, çıkış seviyesini daha yüksek ve distorsiyonsuz bir seviyeye ayarlayın. ÖNEMLİ: Bazı televizyonlarda kulaklık jakının çıkış seviyesi ancak televizondaki ekran menüsüne erişildikten sonra ayarlanabilir.

Kulaklık ileticiye ayarlanmamış AUTO-TUNING düğmesine yaklaşık 1 saniye basarak tutun, kulaklık böylece otomatik olarak en iyi sinyal alış ayarını arar.

Diğer radyo kaynaklarından parazit 1) İleticinin frekans kanalını değiştirin. En iyi sinyal alışı elde etmek için 3 seçenekten birini seçin. İlk seçenek olarak kanal 1'i seçmenizi tavsiye ederiz. Sonra, yukarıda açıklandığı şekilde kulaklığın istasyon kanalını ayarlayın. 2) İletici veya kulaklığın yerini değiştirin.

Alici ileticiden çok uzak Alış için yaklaşın.

SBC HC8542'dan başka Temin edilmiş olan SBC HC8542'yi bir iletici kullanılıyor kullanın. Başka cihazların içine yerleştirilmiş bulunan ileticiler SBC HC8542 kulaklık ile, kullanılan ileri teknoloji nedeniyle, bağdaşmayabilir.

82 TURKÇE

Ses yok (çok Şarj yapıldığı sürece şarj edici Eğer SBC HC8542 docking station sayıda kulaklık docking station ses sinyali ile uyumlu başka Philips kordonsuz veya Philips yayınlamaz. Dolayısıyla diğer kulaklık veya hoparlörlerle müzik kablosuz hoparlör) Philips kulaklıklar veya kordonsuz dinlemek istiyorsanız, SBC HC8545 hoparlörler, SBC HC8542 kulaklığı docking station dan docking station ile uyumlu olsalar çıkarmanız gerekir. bile, sinyal almazlar.

Özellikler*

İletici Sistem: Radyo Frekansı (RF)
	Modülasyon:	Frekans Modülasyonu (FM)
	Pilot ton:	19kHz
	Taşıyıcı frekans: (/00 & /05)	Kanal 1: 863.5MHzKanal 2: 864MHzKanal 3: 864.5MHz
	Çıkış gücü:	<10mW
	Etkili iletme aralığı:	100 metreye kadar*, her yönde (360°)
	Giriş seviyesi:	500 mV
	Güç kaynağı::	12 Volts/ 200mA DC, orta pozitif;tip numarası: SBC CS030/00(Birleşik Krallık ve İrlanda için /05)
Kulaklık	Alış frekansı: (/00 & /05)	863MHz – 865MHz
	Sinyal/gürültü oranı:	~ 70 dB (1kHz sinüs dalga ,A-ağırlıklı)
	Dağılma:	≤ 2% THD
	Kanal ayırma:	≥ 30 dB
	Ses frekans aralığı:	20-20,000 Hz
	Güç kaynağı:	2 x R03/AAA şarj edilebilir pil(Philips, NiMH, tip numarası:SBC HB550S, parça numarası996500015757)
	Pil ömrü:	~ 15 saat

*) Tüm özellikleri önceden bildiri sunulmadan değiştirilebilir

**) Çevresel şartlara bağlı olarak

Avrupa kuralları

İşburada, Philips Consumer Electronics, B.U. Peripherals & Accessories firması, bu FM kablosuz kulaklık sistemi SBC HC8540'ın 1999/5/EC sayılı Direktifin esas gereklerine ve diğer ilgili koşullarına uygun olduğunu beyan eder.

Bu ürün Avrupa R&TTE 1999/5/EC sayılı Direktife uygun olarak tasarlanmış, test edilmiş ve üretilmiştir.

Bu Direktife uygun olarak, bu ürün aşağıda belirtilen ülkelerde hizmete sokulabilir:

SBC HC 8540/00

1999/5/EC R&TTE sayılı Direktif

B √	DK √	E √	GR √	F √
IRL ✘	I √	L √	NL √	A √
P √	SU √	S √	UK ✘	N √
D √ CH √

SBC HC 8540/05

1999/5/EC R&TTE sayılı Direktif

B ×	DK ×	E ×	GR ×	F ×
IRL √	I ×	L ×	NL ×	A ×
P ×	SU ×	S ×	UK √	N ×
D ×	CH ×

Bu ürün EN 301 489-1 ve EN 301 489-9'da belirtilen sınıf 3 şartlarına uygundur.

ROYAL PHILIPS ELECTRONICS

AMSTELPLEIN 2 HBT 9,20

1096 BC AMSTERDAM

THE NETHERLANDS

INTERNET:WWW.PHILIPS.COM/SUPPORT
