MODE D'EMPLOI SBCHC8540 PHILIPS

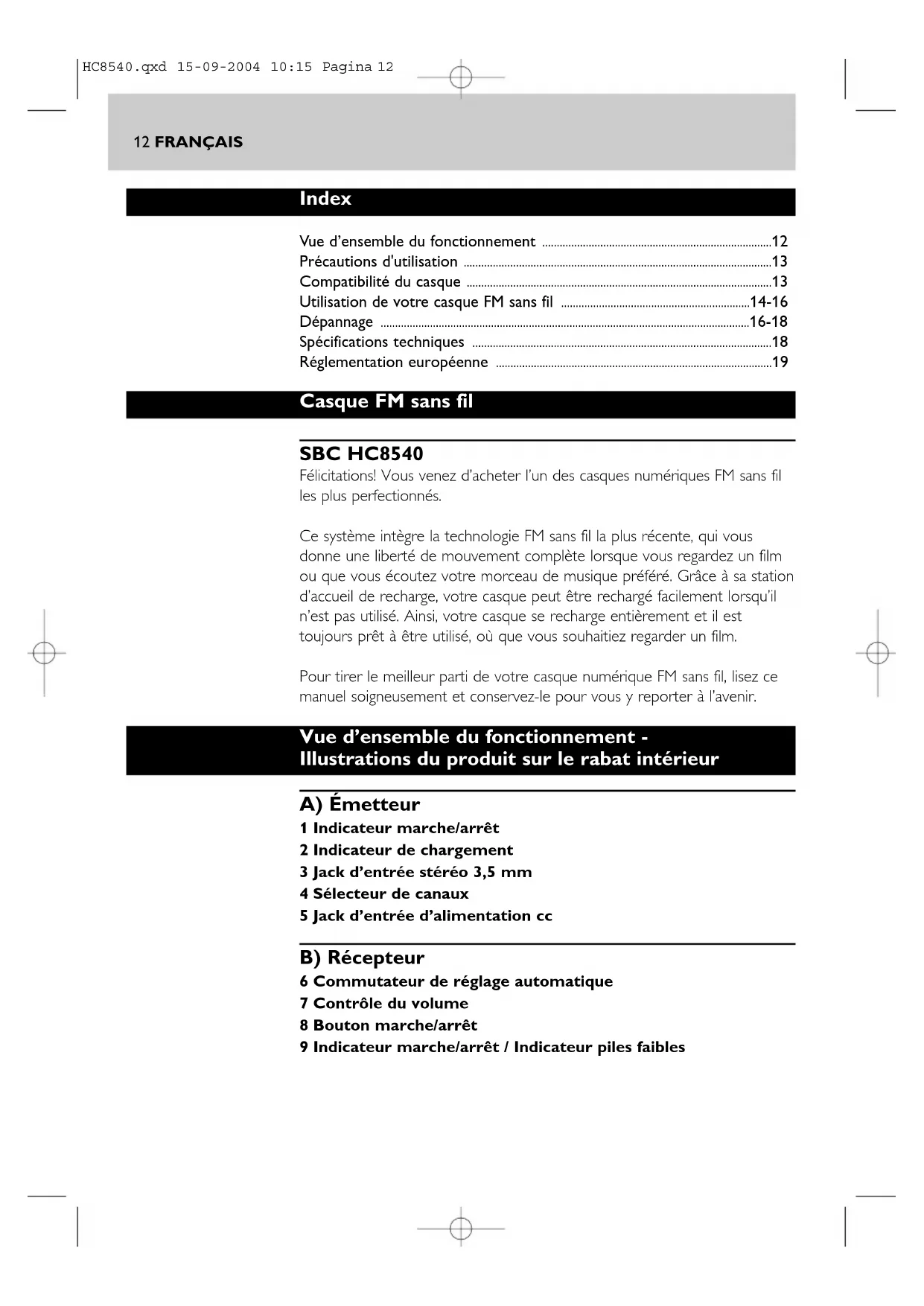

HC8540.qxd 15-09-2004 10:15 Pagina 1112 FRANÇAIS Index

Vue d’ensemble du fonctionnement 12

Précautions d'utilisation 13

Compatibilité du casque 13

Utilisation de votre casque FM sans fil 14-16

Spécifications techniques 18

Réglementation européenne 19

Félicitations! Vous venez d’acheter l’un des casques numériques FM sans fil

les plus perfectionnés.

Ce système intègre la technologie FM sans fil la plus récente, qui vous

donne une liberté de mouvement complète lorsque vous regardez un film

ou que vous écoutez votre morceau de musique préféré. Grâce à sa station

d’accueil de recharge, votre casque peut être rechargé facilement lorsqu’il

n’est pas utilisé. Ainsi, votre casque se recharge entièrement et il est

toujours prêt à être utilisé, où que vous souhaitiez regarder un film.

Pour tirer le meilleur parti de votre casque numérique FM sans fil, lisez ce

manuel soigneusement et conservez-le pour vous y reporter à l’avenir.

Vue d’ensemble du fonctionnement -

Illustrations du produit sur le rabat intérieur

1 Indicateur marche/arrêt

2 Indicateur de chargement

3 Jack d’entrée stéréo 3,5 mm

4 Sélecteur de canaux

5 Jack d’entrée d’alimentation cc

6 Commutateur de réglage automatique

7 Contrôle du volume

8 Bouton marche/arrêt

9 Indicateur marche/arrêt / Indicateur piles faibles

HC8540.qxd 15-09-2004 10:15 Pagina 12FRANÇAIS 13

Informations importantes

Lisez attentivement les instructions suivantes et conservez ce livret pour

vous y reporter à l’avenir.Toutes les instructions d'emploi et de sécurité

doivent être lues avant d’utiliser ce casque FM sans fil.

Précautions d'utilisation

• Évitez tout risque de choc électrique ou d’incendie : Cet appareil ne doit

jamais être exposé à une humidité excessive, à la pluie, à du sable ou à

des sources de chaleur (en particulier aux appareils de chauffage ou à un

ensoleillement direct).

•L’équipement radio des applications audio sans fil n’est pas protégé

contre les interférences d’autres services radio.

• N’utilisez pas d’agents nettoyants contenant de l’alcool, de l’ammoniac ou

des produits abrasifs, qui peuvent endommager l’extérieur de l’appareil.

Utilisez une peau de chamois légèrement humidifiée pour nettoyer

l’extérieur de l’appareil.

• Si un liquide entre dans le casque, retirez les piles immédiatement et

consultez un revendeur agréé.

• N'utilisez pas ce produit dans une pièce humide ou sujette à des

• N’exposez pas ce produit à la lumière directe du soleil ni à une source de

• Ne démontez pas ce produit. En cas de problèmes techniques, apportez-

le à votre revendeur Philips.

• Ne couvrez pas ce produit.

• Les équipements électroniques sensibles ou mal protégés peuvent être

affectés par l’utilisation de ce produit. Cette interférence peut

endommager l’un des deux appareils.Vérifiez si l’un des appareils à

proximité peut être affecté par ce produit avant de commencer à l’utiliser.

• Sécurité d’écoute! Une utilisation continue à volume élevé peut

endommager votre ouïe de façon permanente.

Compatibilité du système

Il est techniquement possible d'utiliser plusieurs autres casques FM sans fil

ou des enceintes FM sans fil Philips avec un seul émetteur à condition que*:

– ils fonctionnent tous dans la bande 864 MHz

– ils utilisent tous le même système de modulation

– ils détectent tous une tonalité pilote de 19 kHz

Consultez les fiches de spécifications électriques de l'appareil pour

connaître sa compatibilité.

Cette déclaration doit être interprétée seulement d'un point de vue

technique et, par conséquent, ne constitue pas une garantie ni une

obligation de quelque nature que ce soit concernant la disponibilité

commerciale de casques/enceintes FM sans fil compatibles

HC8540.qxd 15-09-2004 10:15 Pagina 1314 FRANÇAIS Utilisation de votre système de casque FM sans fil

• Utilisez uniquement un adaptateur ca/cc Philips SBC CS030/00

(/05 pour le Royaume-Uni et l’Irlande) 12 V/200 mA.

• Utilisez uniquement les piles rechargeables à enveloppe raccourcie

NiMH Philips (R03/AAA, type : SBC HB550S, numéro de référence

• N’utilisez pas de piles NiCd ni de piles alcalines, qui pourraient

endommager votre casque FM sans fil.

Installation/remplacement des piles

1 Dévissez et retirez le coussinet de l’oreille gauche du casque.

2 Insérez les piles rechargeables dans le compartiment des piles.

Utilisez uniquement les piles rechargeables à enveloppe raccourcie NiMH Philips (R03/AAA, type : SBC HB550S, numéro de référence 996500015757).

3 Vérifiez que les piles sont correctement insérées, de la façon indiquée par

le symbole de polarité gravé dans le compartiment des piles.

Retirez toujours les piles du casque si vous ne l’utilisez pas pendant une

4 Replacez le coussinet de l’oreille gauche.

Configuration de l’émetteur

5 Vérifiez que la tension nominale de l’adaptateur, indiquée sur la plaquette

d’identification, correspond à la tension d’alimentation du secteur.

6 Connectez le connecteur de sortie cc de l’adaptateur ca/cc 12 volts/200

mA au jack d’entrée d’alimentation DC 12V situé à l’arrière de l’émetteur.

7 Connectez l’adaptateur ca/cc 12 volts/200 mA à une prise secteur.

Retirez toujours l’adaptateur de la prise secteur si vous n’utilisez pas

l’émetteur pendant une certaine période.

Chargement du casque

8 Placez le casque dans la station de d’accueil de chargement et vérifiez que

les broches de chargement de l’émetteur et le contact de chargement du

casque sont bien alignés.

L’indicateur CHARGING s’allumera automatiquement durant le chargement.

En même temps, le casque se mettra automatiquement hors tension (les

indicateurs marche/arrêt POWER s’éteindront).

Quand le chargement sera fini (après environ 16 heures), l’indicateur vert

CHARGING s’éteindra automatiquement.

HC8540.qxd 15-09-2004 10:15 Pagina 14IMPORTANT!

• La station d’accueil de chargement n’émet pas de signal audio

quand le chargement est activé.

• Avant d'utiliser le casque FM pour la première fois, vérifiez que les

piles sont entièrement chargées (au moins 16 heures de

rechargement).Vous prolongerez ainsi l'utilisation des piles.

• Ce produit est conforme aux règlements de sécurité les plus récents.

Chargez les piles uniquement avec la station d’accueil fournie

(SBC HC8542) ou avec un chargeur entièrement compatible.

9 Connectez une extrémité du câble audio (prise stéréo 3,5 mm) au jack

d’entrée stéréo 3,5 mm de l’émetteur.

10 Connectez l’autre extrémité du câble stéréo 3,5 mm à:

a) la sortie casque d’une source audio (téléviseur, chaîne hi-fi ou PC).

Réglez le volume de la source audio à un niveau fixe assez haut, par

exemple à 25 % du niveau maximum.

• Si votre source audio a une sortie casque 6,3 mm, utilisez la prise

de l’adaptateur stéréo 3,5 mm vers 6,3 mm fournie.

• Sur certains téléviseurs, le jack de niveau de sortie du casque ne

peut être réglé qu’en accédant au menu sur l’écran du téléviseur.

b) la sortie ligne d’une source audio (REC OUT ou LINE OUT) à l’aide

• Vérifiez que la prise RCA rouge (canal droit) est connectée au canal droit

(rouge) de la source audio.

• Vérifiez que la prise RCA blanche (canal gauche) est connectée au canal

gauche (blanc) de la source audio.

• Si la source audio a un niveau de sortie RCA réglable, réglez le

niveau de sortie au niveau le plus acceptable sans distorsions.

11 Mettez votre source audio sous tension et augmentez doucement le

volume de la source audio.

L’indicateur POWER marche/arrêt de l’émetteur s’allume quand les signaux

12 Appuyez sur le bouton POWER marche/arrêt du casque.

L’indicateur POWER marche/arrêt s’allumera automatiquement.

HC8540.qxd 15-09-2004 10:15 Pagina 1516 FRANÇAIS

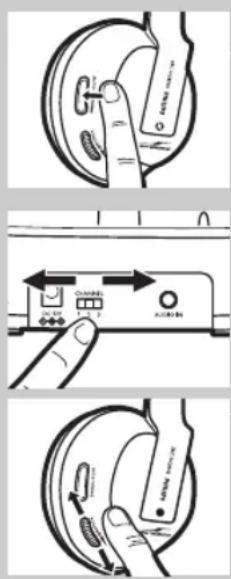

13 Tenez enfoncé le bouton AUTO-TUNING du casque pendant environ

1 seconde pour capter le canal d’émission correct.

Le casque se réglera automatiquement sur l’émetteur.

14 En cas d’interférence provenant d’autres émetteurs, réglez le canal

d’émission, puis répétez l’étape 13 pour régler le casque sur l’émetteur.

15 Réglez le volume du casque sur le niveau d’écoute désiré.

• Évitez de régler le niveau de volume d’écoute sur la source audio,

car vous risquez de diminuer la qualité audio en obtenant un

niveau d’entrée trop faible.

En cas de problème, vérifiez tout d’abord les points suivants. Si les conseils

ci-dessous ne vous aident pas à résoudre le problème, consultez votre

revendeur ou le service après-vente (voir Besoin d’aide ?). N’essayez jamais

d’ouvrir l’appareil vous-même car vous annuleriez la garantie.

D’abord, vérifiez que tous les câbles sont connectés correctement.

Problème Cause possible Solution

Le casque ne se Aucune pile installée Suivez les étapes 1 à 4

charge pas Installation/remplacement des piles.

Orientation incorrecte des piles Replacez les piles conformément au

symbole de polarité gravé.

Pas d’alimentation Vérifiez que la station d’accueil est

connectée au secteur à travers un

adaptateur et suivez les étapes 5 à 7.

La broche de chargement de la Vérifiez que le casque est bien en

station d’accueil n’est pas en place et que l’indicateur CHARGING

contact avec la plaque métallique est allumé.

Orientation incorrecte du casque Orientez le casque dans la position

dans la station de chargement correcte.

Pas de son/ Casque hors tension Appuyez sur le bouton POWER

son distordu marche/arrêt. L’indicateur POWER

marche/arrêt s’allume

automatiquement, indiquant que le

casque est sous tension.

Aucune pile installée Suivez les étapes 1 à 4

Installation/remplacement des piles.

HC8540.qxd 15-09-2004 10:16 Pagina 16Orientation incorrecte des piles Replacez les piles conformément au

symbole de polarité gravé.

Pas d’alimentation vers l’émetteur Vérifiez que la station d’accueil est

connectée au secteur à travers un

adaptateur et suivez les étapes 5 à 7.

Piles faibles Suivez les étapes 5 à 7 pour

recharger le système.

Source audio non connectée Vérifiez que la sortie audio de votre

source audio est connectée au jack

d’entrée stéréo 3,5 mm de votre

émetteur. Suivez les étapes 9 à 12.

Source audio hors tension Mettez votre source audio sous

Volume réglé trop bas Réglez le volume du casque de votre

source audio ou du casque. Sécurité

d’écoute: Une utilisation continue à

volume élevé peut endommager votre

ouïe de façon permanente.

Niveau de sortie audio trop faible Si les sources audio ont un niveau de

sortie réglable, réglez le niveau de

sortie sur un niveau plus élevé et

IMPORTANT: Sur certains téléviseurs,

le jack de niveau de sortie du casque

ne peut être réglé qu’en accédant au

menu sur l’écran du téléviseur.

Le casque n’est pas réglé sur Tenez enfoncé le bouton AUTO-

l’émetteur TUNING du casque pendant environ

1 seconde, pour que le casque

cherche automatiquement le meilleur

niveau possible de réception.

Interférence d’autres sources radio 1) Réglez l’émetteur sur un autre

canal de fréquence. Sélectionnez

l’une des 3 options pour obtenir la

meilleure réception possible. Nous

vous conseillons de sélectionner le

canal 1 comme première option.

Ensuite, réglez le canal du casque de

la façon décrite ci-dessus.

2) Placez l'émetteur ou le casque à

Récepteur trop éloigné de Rapprochez-le

Émetteur utilisé autre que Utilisez l’émetteur SBC HC8542

SBC HC8542 fourni. Certains émetteurs intégrés

peuvent ne pas être compatibles avec

le casque SBC HC8545 en raison des

technologies avancées utilisées.

HC8540.qxd 15-09-2004 10:16 Pagina 1718 FRANÇAIS Pas de son La station d’accueil de chargement Si vous voulez écouter de la musique

(casques ou n’émet pas de signal audio avec d’autres casques ou enceintes

enceintes sans pendant le chargement. sans fil Philips compatibles avec la

fil Philips) Par conséquent, les casques ou station d’accueil SBC HC8542,

enceintes sans fil Philips ne retirez le casque SBC HC8545 de la

peuvent pas recevoir de signal, station d’accueil.

même s’ils sont compatibles avec

la station d’accueil SBC HC8542.

Émetteur Système: Radiofréquence (RF)

Modulation: Modulation de fréquence (FM)

Fréquence pilote: 19kHz

Fréquence porteuse: (/00 & /05) Canal 1: 863.5MHz

Puissance de sortie rayonnée: <10mW Portée d’émission efficace: jusqu'à 100 mètres,

omnidirectionnelle (360º)

Niveau d’entrée: 500 mV Alimentation électrique: 12 volts/200 mA CC, centre positif;

type: SBC CS030/00 (/05 pour le

Royaume-Uni et l'Irlande)

Casque d'écoute Fréquence de réception: (/00 & /05) 863MHz – 865MHz

Rapport signal/bruit: ~ 70 dB (onde sinusoïdale de 1 kHz,

Distorsion: distorsion harmonique totale ≤ 2 %

Séparation des canaux: ≥ 30 dB Portée de fréquence audio: 20-20,000 Hz

Alimentation électrique: 2 x piles rechargeables R03/AAA

(Philips, NiMH, type: SBC HB550S,

numéro de référence 996500015757)

Durée des piles: ~ 15 heures

*) Caractéristiques sujettes à des modifications sans avis préalable

**) Selon les conditions écifications ambiantes

HC8540.qxd 15-09-2004 10:16 Pagina 18Réglementation européenne

Philips Consumer Electronics, B.U. périphériques et accessoires, déclare

par la présente que ce casque sans fil FM (SBC HC8540) est conforme

aux exigences essentielles et aux dispositions concernées de la directive

Ce produit a été conçu, testé et fabriqué en respectant la directive

européenne R&TTE 1999/5/EC.

Conformément à cette directive, ce produit peut être mis en service dans

Ce produit est conforme aux critères de la classe 3 définis dans

les directives EN 301 489-1 et EN 301 489-9.
