SBCHC8540 - Cuffie PHILIPS - Manuale utente e istruzioni gratuiti

Marca	Philips
Modello	SBCHC8540
Tipo di prodotto	Cuffie FM wireless
Tecnologia	Radiofrequenza (RF), modulazione FM
Frequenza portante	Canale 1: 863,5 MHz; Canale 2: 864 MHz; Canale 3: 864,5 MHz
Portata di trasmissione	Fino a 100 metri, omnidirezionale (360°)
Potenza di uscita irradiata	<10 mW
Livello di ingresso	500 mV
Alimentazione trasmettitore	12 V / 200 mA CC, adattatore SBC CS030/00
Alimentazione cuffie	2 batterie ricaricabili NiMH R03/AAA (tipo SBC HB550S)
Autonomia delle batterie	Circa 15 ore
Tempo di ricarica	Circa 16 ore
Risposta in frequenza audio	20 - 20.000 Hz
Rapporto segnale/rumore	~70 dB (ponderato A)
Distorsione armonica totale	≤ 2 %
Separazione dei canali	≥ 30 dB
Compatibilità	Altre cuffie/altoparlanti FM wireless Philips banda 864 MHz, modulazione FM, tono pilota 19 kHz
Pulizia	Pelle scamosciata leggermente inumidita; evitare alcol, ammoniaca o abrasivi
Sicurezza d'ascolto	L'uso continuo a volume elevato può danneggiare l'udito
Pezzi di ricambio	Batterie ricaricabili SBC HB550S, adattatore SBC CS030/00
Garanzia	Non aprire da soli; consultare un rivenditore autorizzato

Domande frequenti - SBCHC8540 PHILIPS

Come installare le batterie nelle cuffie?

Rimuovere il cuscinetto dell'orecchio sinistro, inserire due batterie ricaricabili NiMH AAA (tipo Philips SBC HB550S) rispettando le polarità, quindi riposizionare il cuscinetto.

Come ricaricare le cuffie?

Posizionare le cuffie nella base di ricarica allineando i perni di contatto. L'indicatore CHARGING si accende. Il tempo di ricarica completa è di circa 16 ore.

Come collegare il trasmettitore a una sorgente audio?

Utilizzare il cavo audio da 3,5 mm fornito: collegarlo all'uscita cuffie o all'uscita linea (tramite il cavo Y) del televisore, impianto hi-fi o PC.

Cosa fare se le cuffie non si accendono?

Verificare che le batterie siano installate correttamente e cariche. Premere il pulsante POWER delle cuffie. Se il problema persiste, ricaricare le cuffie.

Come regolare il canale per evitare interferenze?

Utilizzare il selettore di canali sul trasmettitore (canale 1, 2 o 3). Quindi, tenere premuto il pulsante AUTO-TUNING delle cuffie per circa 1 secondo per sincronizzarle.

Qual è la portata massima delle cuffie?

La portata di trasmissione è fino a 100 metri in campo aperto, con copertura omnidirezionale (360°).

Posso utilizzare batterie alcaline o NiCd?

No. Utilizzare solo batterie ricaricabili NiMH con involucro accorciato Philips (R03/AAA, tipo SBC HB550S). Le batterie NiCd o alcaline possono danneggiare le cuffie.

Come pulire le cuffie?

Utilizzare una pelle scamosciata leggermente inumidita. Non utilizzare prodotti contenenti alcol, ammoniaca o abrasivi.

Perché le cuffie non si caricano?

Assicurarsi che la base di ricarica sia collegata e che le cuffie siano posizionate correttamente (perni allineati). Verificare anche che l'adattatore di alimentazione sia collegato correttamente.

La garanzia decade se apro le cuffie?

Sì. Non aprire mai le cuffie da soli. In caso di problemi tecnici, contattare il rivenditore Philips o un centro assistenza autorizzato.

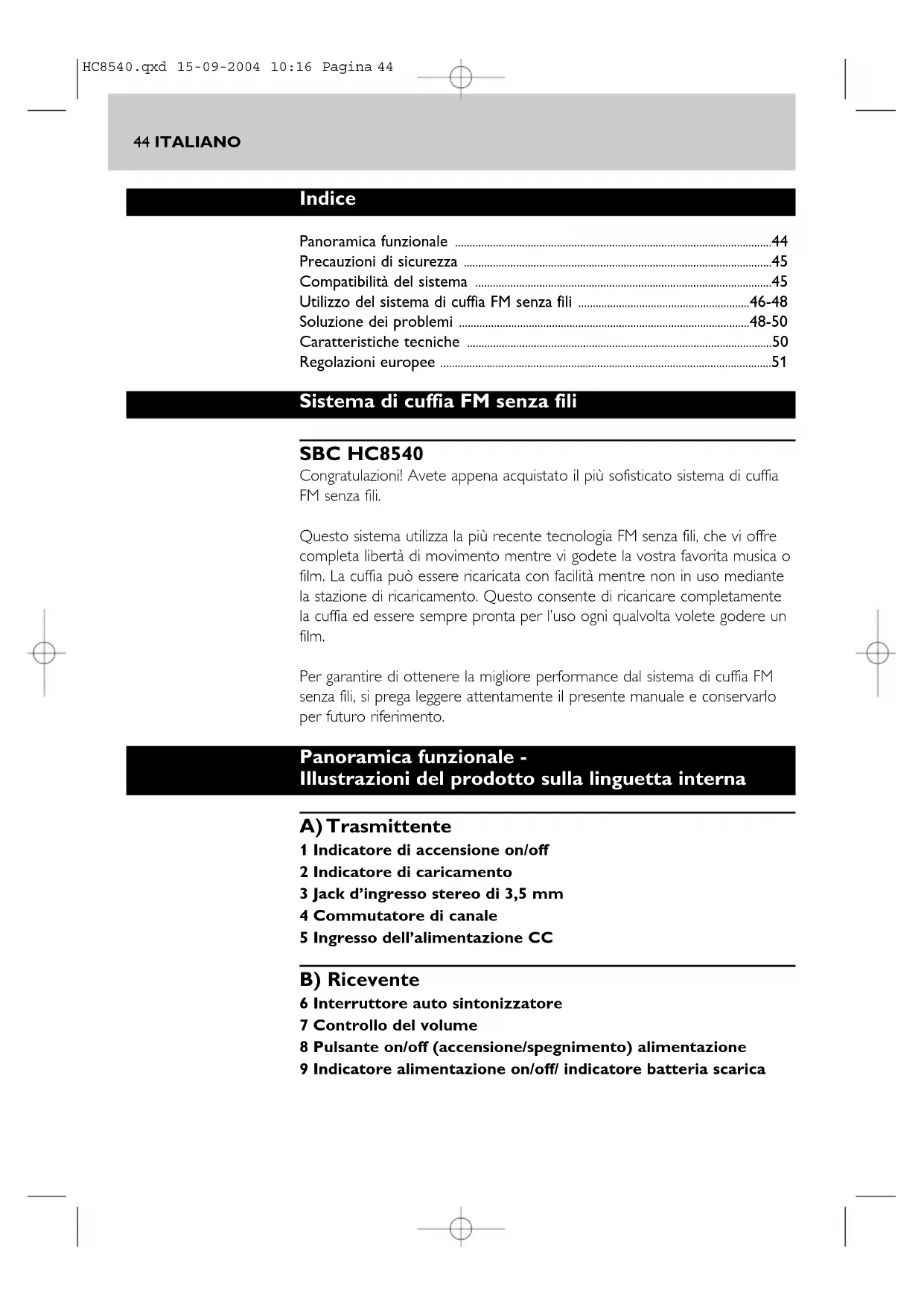

MANUALE UTENTE SBCHC8540 PHILIPS

Instruzioni per l'uso

Italiano 44

Panoramica funzionale 44

Precauzioni di sicurezza 45

Compatibilità del sistema ....45

Utilizzo del sistema di cuffia FM senza fili 46-48

Soluzione dei problemi 48-50

Caratteristiche tecniche 50

Regolazioni europee 51

Sistema di cuffia FM senza fili

SBC HC8540

Congratulazioni! Avete appena acquistato il più sofisticato sistema di cuffia FM senza fili.

Questo sistema utilizza la più recente tecnologia FM senza fili, che vi offre completa libertà di movimento mentre vi godete la vostra favorita musica o film. La cuffia può essere ricaricata con facilità mentre non in uso mediante la stazione di ricaricamento. Questo consente di ricaricare completamente la cuffia ed essere sempre pronta per l'uso ogni qualvolta volete godere un film.

Per garantire di ottenere la migliore performance dal sistema di cuffia FM senza fili, si prega leggere attentamente il presente manuale e conservarlo per futuro riferimento.

Panoramica funzionale - Illustrazioni del prodotto sulla linguetta interna

A) Trasmittente

1 Indicatore di accensione on/off
2 Indicatore di caricamento
3 Jack d'ingresso stereo di 3,5 mm
4 Commutatore di canale
5 Ingresso dell'alimentazione CC

B) Ricevente

6 Interruttore auto sintonizzatore
7 Controllo del volume
8 Pulsante on/off (accensione/spegnimento) alimentazione
9 Indicatore alimentazione on/off/ indicatore batteria scarica

Importante informazione

Vi preghiamo leggere attentamente le seguenti istruzioni, e conservare questo libretto per futuro riferimento. Prima di usare il sistema di cuffie senza fili bisogna leggere le istruzioni per l'uso del sistema di cuffia senza fili.

Precauzioni di sicurezza

• Prevenzione di incendi o di scosse elettriche: non esporre l'apparecchio, le batterie o i CD a umidità, pioggia, sabbia o calore eccessivo derivanti da attrezzature di riscaldamento o dalla luce solare diretta.
• Apparecchi radio per applicazioni audio senza fili non sono protetti da disturbi provenienti da altri servizi radio.
• Non usate detersivi che contengono alcool, alcool depurato, ammoniaca o abrasivi poiché potrebbero danneggiare l'alloggiamento. Usare un panno di pelle di camoscio per pulire l'alloggiamento.
• Se del fluido cade nel sistema delle cuffie, rimuovere immediatamente le batterie e consultare un rivenditore autorizzato.
• Non usare questo prodotto in luoghi umidi o nelle vicinanza di acqua.
• Non esporre questo prodotto ad eccessivo calore o alla diretta luce del sole.
• Non smontare questo prodotto. Nell'eventualità di difficoltà di tipo tecnico riportarlo al rivenditore Philips.
  • Non coprire questo prodotto.
• Apparecchiatura protetta inadeguatamente o di elettronica sensibile può subire l'effetto dell'uso di questo prodotto. Quest'interferenza potrebbe causare danni ad entrambe le apparecchiature.Vi preghiamo controllare se l'apparecchiatura di surrounding possa essere affetta oppure no, prima di utilizzarla.
• Sicurezza auricolare! Uso continuo ad elevato volume potrebbe danneggiare permanentemente l'udito.

Compatibilità del sistema

È tecnicamente impossibile utilizzare un numero addizionale si cuffie FM senza fili o di altoparlanti Philips FM senza fili con una singola trasmittente se tutti:

• funzionano nella banda di 864 MHz
• operano secondo lo stesso schema di modulazione
• possono rilevare tono pilota di 19kHz

Vi preghiamo consultare la scheda della specifica tecnica dell'apparecchio per confermare la compatibilità.

Questa dichiarazione deve essere interpretata solamente dal punto di vista tecnico e quindi non costituisce nessuna garanzia né obbligo di qualsiasi genere riguardante la disponibilità commerciale di singoli cuffie/altoparlanti FM compatibili con SBC HC8432.

46 ITALIANO

Utilizzo del sistema di cuffia FM senza fili

IMPORTANTE!

• Utilizzare solamente adattatore CA/CC SBC C030/00 (05 per il RU, Irlanda).
• Usare soltanto batterie 'shorten sleeve' (durata abbreviata) ricaricabili Philips NiMH (R03/AAA, tipo numero: SBC HB550S, part numero 996500015757).
• Non usate batterie NiCd o alcaline poiché potrebbero danneggiare il sistema di cuffia FM senza fili.

Installazione e sostituzione delle batterie

1 Svitare e rimuovere il tamponcino auricolare sinistro della cuffia.
2 Inserire le batterie ricaricabili nel loro comparto.

Usare soltanto batterie 'shorten sleeve' (durata abbreviata) ricaricabili Philips NiMH (R03/AAA, tipo numero: SBC HB550S, parte numero 996500015757).

NIMH SBC HB550S X

3 Assicurarsi che le batterie vengano inserite correttamente come indicato dai simboli incisi nella sede delle batterie.

Rimuovete sempre le batterie se il sistema delle cuffie non viene usata per un lungo periodo di tempo.

入货前 回货前

4 Riporre il tamponcino auricolare sinistro in posizione.

Impostazione della trasmittente

5 Assicurarsi che la tensione nominale dell'adattatore corrisponda a quella indicata sulla targhetta della presa di rete.
6 Collegare il connettore di uscita di alimentazione CC dell'adattatore CA/CC di 12 Volt/200mA al jack ingresso alimentazione che si trova sul retro della trasmittente.
7 Collegare l'adattatore CA/CC di 12 Volt/200 mA alla presa della rete. Rimuovere sempre l'adattatore dalla presa di rete se la trasmittente con deve essere usata per un periodo di tempo.

Caricamento della cuffia

8 Mettere la cuffia nella stazione di ricaricamento, ed assicurarsi che le spine di ricaricamento della trasmittente ed il contatto di ricaricamento della cuffia siano allineati bene.

L'indicatore CHARGING si illuminerà automaticamente per indicare che sta avendo luogo il ricaricamento. Allo stesso tempo, l'alimentazione della cuffia si scollega automaticamente (ossia: la spia on/off POWER si spegne).

Una volta completata la carica (che impiega circa 16 ore), anche la spia luminosa verde CHARGING si spegne automaticamente.

- La stazione di caricamento non trasmette segnali audio quando il ricaricamento è attivato.

AVVERTENZA!

• Prima di usare la cuffia FM per la prima volta, assicurarsi che le batterie siano vengano completamente caricate per 16 ore. Questo garantirà una più lunga durata operativa delle batterie.
• Questo prodotto è conforme ai più recenti regolamenti di sicurezza. Si prega caricare le batterie solamente con la stazione di caricamento fornita (SBC HC8542) oppure con un carica batterie completamente compatibile.

Collegamento audio

9 Collegare una estremità del cavo audio (Spina stereo di 3,5 mm) al jack d'ingresso stereo di 3,5 della trasmittente.

10 Collegare l'altra estremità del cavo stereo di 3,5 mm o:

a) All'uscita della cuffia di una sorgente, quali TV, HiFi o PC.
Regolare il livello del volume della sorgente audio ad un livello fisso ragionevolmente alto, ad esempio il 25% del massimo livello.
- In caso la sorgente audio abbia un'uscita cuffia di 6,3mm, usare l'adattatore a spina stereo di 3,5mm a 6,3mm.

IMPORTANTE!

- Nel caso di certe TV il livello di uscita delle spine jack della cuffia può essere regolato solamente dopo l'accesso al menu sullo schermo della TV.

b) Alla linea d'uscita di una sorgente audio, quale REC OUT oppure LINE OUT (con il cavo a Y fornito).

• Controllare che la spina RCA rossa (canale destro) sia collegata al canale destro (rosso) della sorgente audio.
• Controllate che la spina RCA bianca (canale sinistro) sia collegata al canale sinistro (bianco) della sorgente audio.
• Nel caso in cui la sorgente audio abbia un livello d'uscita RCA regolabile, regolare il livello d'uscita al livello più alto accettabile non distorto.

11 Accendere la sorgente audio ed aumentarne cautamente il volume. L'indicatore on/off POWER della trasmittente si illumina quando i segnali vengono ricevuti.

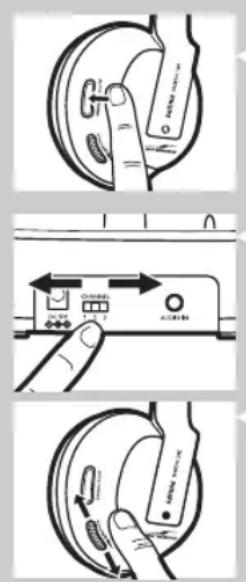

12 Accendere il pulsante on/off POWER della cuffia. L'indicatore on/off POWER si illumina automaticamente.

48 ITALIANO

13 Premere e tenere premuto il pulsante AUTO-TUNING sulla cuffia per circa 1 secondo per sintonizzarsi al corretto canale di trasmissione. La cuffia si sintonizza automaticamente sulla trasmittente.

14 Nel caso si siano verificate delle interferenze provenienti da vicine trasmittenti, regolare il canale di trasmissione della trasmittente, quindi ripetere l'operazione 13 per sintonizzare la cuffia sulla trasmittente.

15 Regolare il volume della cuffia al livello di ascolto desiderato.

IMPORTANTE!

- Evitare di regolare il livello del volume della sorgente audio poiché questo comprometterebbe la qualità dell'audio a livelli di impulsi tropo bassi.

Soluzione dei problemi

Se si riscontra un guasto, controllare per prima i seguenti punti. Se non si è in grado di rettificare un problema seguendo questi consigli, contattare la linea di assistenza (vedere 'Avete bisogno di aiuto?') oppure contattare il rivenditore. Non tentare mai di aprire l'apparecchio voi stessi poiché questo invaliderebbe la garanzia. In primo luogo, controllare tutti i cavi per assicurarsi che siano collegati correttamente.

Problema Possibile causa Soluzione

La cuffia non si Batteria non installata Seguire le operazioni da 1 a 4 sotto carica il titolo ‘Installazione/sostituzione
	delle batterie’.
	Errata orientazione delle batterie Posizionare le batterie secondo i simboli di polarità stampigliati.
	Assistenza di alimentazione Assicurarsi che la stazione di ricarica-mento sia collegata all’alimentazione di rete tramite un adattatore e seguire le operazioni da 5 a 7.
	La spina di caricamento della Bloccare la cuffia in posizione, ed relativa stazione non fa contatto assicurarsi che l’indicatore con la piastra metallica della cuffia	CHARGING sia illuminato.
	Errata orientazione della cuffia quando posizionata sulla stazione di caricamento	Posizionare di nuovo la cuffia alla corretta orientazione.
Assenza/distorsione del suono automaticamente indicando che la	Alimentazione della cuffia spenta	Premere il pulsante on/off POWER.L’indicatore on/off POWER si illumina
		cuffia è inserita.

Batteria non installata Seguire le operazioni da 1 a 4 sotto il titolo ‘Installazione/sostituzione delle batterie’.

Errata orientazione delle batterie Posizionare le batterie secondo i simboli di polarità stampigliati.

Mancanza di corrente alla Assicurarsi che la stazione di ricarica-trasmittente mento sia collegata all’alimentazione di rete tramite un adattatore e seguire le operazioni da 5 a 7.

Bassa carica batteria Seguire le operazioni da 5 a 7 per ricaricare il sistema.

Sorgente audio non collegata Assicurarsi che l’uscita audio della sorgente audio sia collegato al jack d’ingresso stereo di 3,5 mm della trasmittente. Seguire le operazioni da 9 a 12.

Sorgente audio è spenta Accendere la sorgente audio.

Livello del volume troppo basso Regolare il livello del volume della sorgente audio o delle cuffie.Sicurezza dell’udito:Uso continuo ad elevato volume potrebbe danneggiare permanentemente l’udito.

Livello ingresso audio troppo basso Nel caso di sorgenti audio con livello di uscita regolabile, regolare il livello di uscita ad un livello più alto e non distorto.IMPORTANTE:Nel caso di certe TV il livello di uscita delle spine jack della cuffia può essere regolato solamente dopo l’accesso al menu sullo schermo della TV.

La cuffia non è sintonizzata Premere e tenere premuto il sulla trasmittente pulsante AUTO-TUNING per circa 1 secondo, quindi la cuffia automaticamente effettua la ricerca per la migliore ricezione possibile.

Interferenze da altre sorgenti radio 1) Cambiare il canale di frequenza della trasmittente. Selezionare una delle 3 opzioni per ottenere la migliore ricezione.Vi consigliamo di selezionare canale 1 come una prima opzione. Quindi regolare il canale di sintonizzazione della cuffia come descritto qui di seguito.2) Spostare la trasmittente o la cuffia ad un altro posto

La ricevente è troppo distante dalla trasmittente Avvicinarli per una migliore ricezione

50 ITALIANO

	Si sta utilizzando la trasmittente Assicurarsi di utilizzate la diversa da SBC HC8542 trasmittente SBC HC8542.Alcune
	trasmittenti già incorporate in altre apparecchiature non potrebbero essere compatibili con la cuffia SBC HC8345 a causa dell'avanzata tecnologia impiegata in questo modello.

Assenza di suono La stazione di caricamento non Se si vuol godere della musica con (cuffie multiple o trasmette segnali audio durante altre cuffie o altoparlanti senza fili altoparlanti senza il ricaricamento. Quindi altre cuffie Philips compatibili con la stazione di fili Philips) o altoparlanti senza fili Philips non ricaricamento SBC HC8542, possono ricevere nessun segnale, SBC HC8545 dalla stazione di anche sono compatibili con la ricaricamento. stazione di ricaricamento SBC HC8542.

Specifica*

Trasmittente	Sistema:	Frequenza Radio (RF)
	Modulazione:	Modulazione di Frequenza (FM)
	Tono pilota:	19kHz
	Carrier Frequency: (/00 & /05)	Canale 1: 863.5MHzCanale 2: 864MHzCanale 3: 864.5MHz
	Potenza di uscita irradiata:	<10mW
	Gamma di trasmissione effettiva:	fino a 100 metri, multidirezionale (360°)
	Livello d'ingresso:	500 mV
	Alimentazione:	12 Volt/200mA CC, centro positivo;Tipo numero: SBC CS030/00 (/05 per RU, Irlanda)
Cuffia	Frequenza di ricezione: (/00 & /05)	863MHz – 865MHz
	Rapporto S/N:	~ 70 dB (1kHz oscillazione sinusoidale,A-ponderato)
	Distorsione:	≤ 2% THD
	Separazione dei canali:	≥ 30 dB
	Portata frequenza audio:	20-20,000 Hz
	Alimentazione:	2 batterie R03/AAA ricaricabili(Philips, NiMH, Tipo numero:SBC HB550S, numero di pezzo996500015757)
	Durata della batteria:	~ 15 ore

*) Tutte i dati tecnici sono soggetti a modifiche senza previo avviso

**) A seconda delle condizioni ambientali

Regolamenti europei

Nella presente, Philips Consumer Electronics, B.U. Peripherals & Accessories, dichiara che questo sistema di cuffie FM senza fili SBC HC8540 è conforme ai requisiti essenziali ed altre rilevanti norme della Direttiva 1999/5/CE.

Questo prodotto è stato progettato, collaudato e prodotto secondo la direttiva europea R&TTE 1999/5CE.

Ai sensi della suddetta Direttiva, questo prodotto può essere acquistato e messo in servizio nei seguenti stati:

SBC HC 8540/00

Direttiva R&TTE 1999/5/EC

B √	DK √	E √	GR √	F √
IRL ✘	I √	L √	NL √	A √
P √	SU √	S √	UK ✘	N √
D √ CH √

SBC HC 8540/05

Direttiva R&TTE 1999/5/EC

B ×	DK ×	E ×	GR ×	F ×
IRL √	I ×	L ×	NL ×	A ×
P ×	SU ×	S ×	UK √	N ×
D × CH ×

Questo prodotto è conforme ai requisiti di classe 3 come riportati nelle norme EN 301 301.489-1 e EN 301 489-9.
