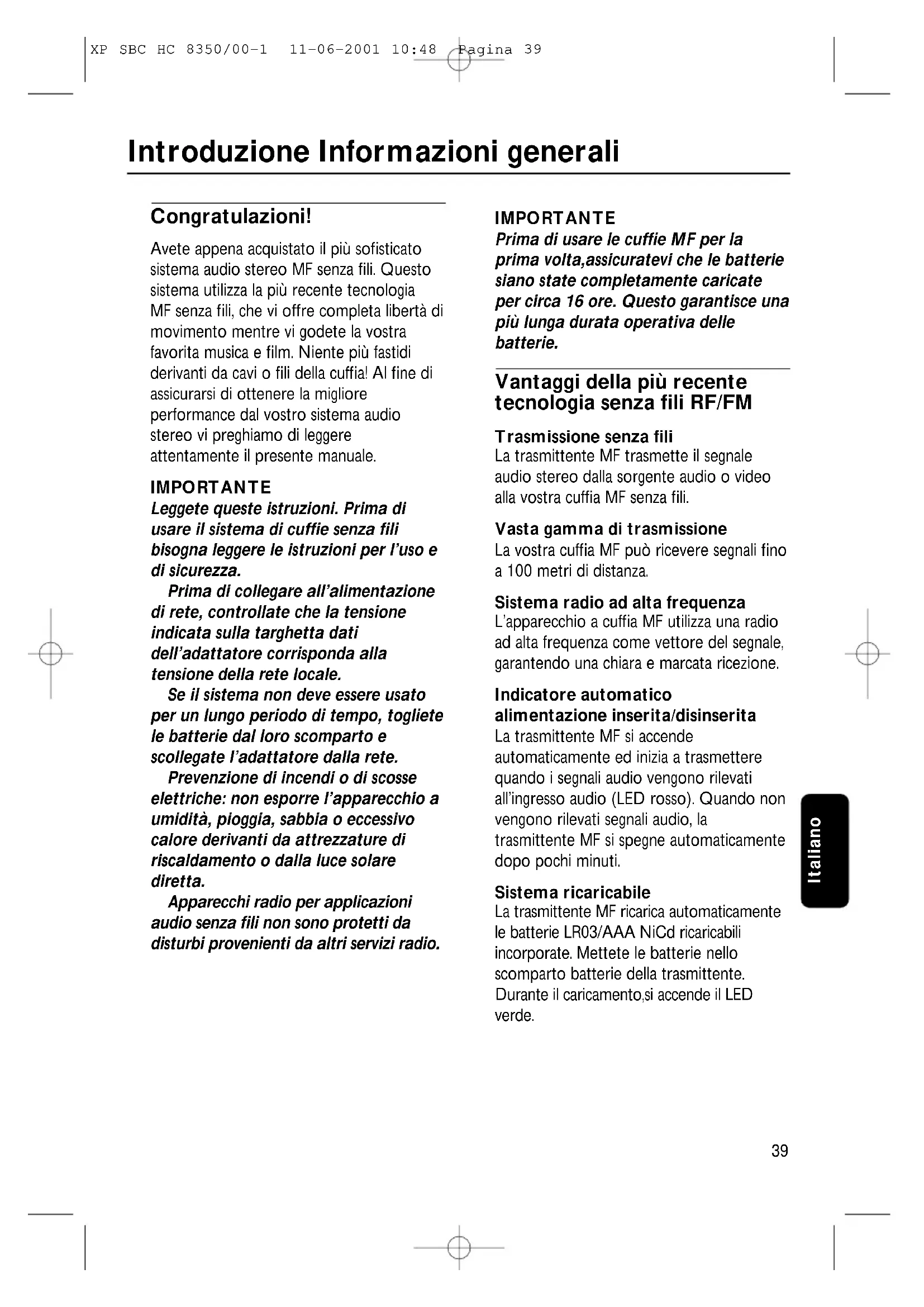

XP SBC HC 8350/00-1 11-06-2001 10:48 Pagina 3839 Italiano Congratulazioni! Avete appena acquistato il più sofisticato sistema audio stereo MF senza fili. Questo sistema utilizza la più recente tecnologia MF senza fili, che vi offre completa libertà di movimento mentre vi godete la vostra favorita musica e film. Niente più fastidi derivanti da cavi o fili della cuffia! Al fine di assicurarsi di ottenere la migliore performance dal vostro sistema audio stereo vi preghiamo di leggere attentamente il presente manuale. IMPORTANTE Leggete queste istruzioni. Prima di usare il sistema di cuffie senza fili bisogna leggere le istruzioni per l’uso e di sicurezza. Prima di collegare all’alimentazione di rete, controllate che la tensione indicata sulla targhetta dati dell’adattatore corrisponda alla tensione della rete locale. Se il sistema non deve essere usato per un lungo periodo di tempo, togliete le batterie dal loro scomparto e scollegate l’adattatore dalla rete. Prevenzione di incendi o di scosse elettriche: non esporre l’apparecchio a umidità, pioggia, sabbia o eccessivo calore derivanti da attrezzature di riscaldamento o dalla luce solare diretta. Apparecchi radio per applicazioni audio senza fili non sono protetti da disturbi provenienti da altri servizi radio. IMPORTANTE Prima di usare le cuffie MF per la prima volta,assicuratevi che le batterie siano state completamente caricate per circa 16 ore. Questo garantisce una più lunga durata operativa delle batterie. Vantaggi della più recente tecnologia senza fili RF/FM Trasmissione senza fili La trasmittente MF trasmette il segnale audio stereo dalla sorgente audio o video alla vostra cuffia MF senza fili. Vasta gamma di trasmissione La vostra cuffia MF può ricevere segnali fino a 100 metri di distanza. Sistema radio ad alta frequenza L’apparecchio a cuffia MF utilizza una radio ad alta frequenza come vettore del segnale, garantendo una chiara e marcata ricezione. Indicatore automatico alimentazione inserita/disinserita La trasmittente MF si accende automaticamente ed inizia a trasmettere quando i segnali audio vengono rilevati all’ingresso audio (LED rosso). Quando non vengono rilevati segnali audio, la trasmittente MF si spegne automaticamente dopo pochi minuti. Sistema ricaricabile La trasmittente MF ricarica automaticamente le batterie LR03/AAA NiCd ricaricabili incorporate. Mettete le batterie nello scomparto batterie della trasmittente. Durante il caricamento,si accende il LED verde. Introduzione Informazioni generali XP SBC HC 8350/00-1 11-06-2001 10:48 Pagina 39Facile trasmissione La cuffia MF può ricevere segnali dalla trasmittente, anche attraverso barriere come porte, pareti e finestre. Cuffie multiple con una sola trasmittente Si può usare un numero addizionale di cuffie e/o altoparlanti senza fili con una singola trasmittente se: - funzionano nella banda di 864 MHz - si può rilevare un suono pilota di 19 kHz. Vi preghiamo di consultare la scheda della specifica tecnica dell’apparecchio per confermare la compatibilità. Contenuto del kit Questo sistema di cuffia MF consiste dei seguenti accessori: 1 x trasmittente MF, SBC HC8352 1 x cuffia MF, SBC HC8355 1 x adattatore CA/CC 12 volt/200 mA, SBC CS30/00 2 x batterie ricaricabili LR03/AAA (NiCd), 550 mAh 1 x spina adattatrice stereo da 3,5 mm a 6,3 mm 1 x tubo dell’antenna Trasmittente (figura 1) 1 Indicatore di carica – durante il ricaricamento, si accende il LED verde. Batterie completamente scariche saranno cariche dopo circa 16 ore. 2 Indicatore di alimentazione – si illumina quando vengono rilevati dei segnali audio all’ingresso audio. 3 Scomparto di ricarica – mettete le batterie nello scomparto batterie della trasmittente. Durante il ricaricamento, si accende il LED verde. 4 Alimentazione CC – collegate l’adattatore CA/CC di 12 volt /200 mA 5 Ingresso mm audio cuffia stereo di 3,5 – collega la trasmittente MF ad una sorgente audio. 6 Cambio di canale – selezionate uno di 2 canali per la migliore ricezione. Vi consigliamo di selezionare canale 1 come prima opzione. 7 Pannello di controllo Cuffia (figura 2) 8 Indicazione di alimentazione – si accende quando in uso. 9 Alimentazione inserita/disinserita – mettete il selettore in posizione acceso/spento per accendere/spegnere la cuffia. 10 Scomparto batterie – rimuovete i cuscini auricolari, tirate fuori le batterie e mettetele nello scomparto batterie di ricarica della trasmittente per ricaricarle. 11 Volume – regolate il volume al livello di ascolto desiderato. 12 Sintonizzazione – girare la rotella di sintonizzazione fino a quando il segnale è al massimo dalla chiarezza. Informazioni generali Comandi Italiano

Installazione Informazione ecologica Tutto il materiale d’imballaggio non necessario è stato omesso Abbiamo fatto il nostro meglio per rendere l’imballaggio facile da separare in due tipi di materiali mono: cartone e polietilene. L’apparecchio consiste di materiale che può essere riciclato se smontato da un’azienda specializzata Si prega osservare i regolamenti locali riguardanti lo smaltimento di materiale da imballaggio, batterie scariche e vecchi apparecchi. Alimentazione della trasmittente IMPORTANTE Usare solamente l’adattatore Philips CA/CC 12 volt/200 mA,SBC CS30/00 1 Assicuratevi che la tensione nominale dell’adattatore corrisponda a quella della presa. 2 Collegate il connettore CC dell’adattatore CA/CC al connettore d’ingresso dell’alimentazione CC che si trova sul retro della trasmittente. 3 Collegate l’adattatore CA/CC di 12 Volt/200 mA alla presa della rete. – Scollegate sempre l’adattatore CA/CC se la trasmittente non viene usata per un lungo periodo di tempo. 4 Inserite il tubo dell’antenna nel foro che si trova sopra la trasmittente.Assicuratevi che il filo che esce da quel foro venga guidato nel tubo dell’antenna. – L’installazione corretta del tubo dell’antenna migliorerà la gamma di trasmissione. Alimentazione della cuffia IMPORTANTE Usate solo batterie LR03/AAA NiCd ricaricabili (preferibilmente Philips). Non usate batterie NiMH o alcaline poiché potrebbero danneggiare il sistema MF senza fili! 1 Controllate che il tasto dell’alimentazione della cuffia MF sia in posizione. 2 Per ricaricare le batterie LR03/AAA NiCd ricaricabili incorporate della cuffia, aprite lo scomparto batterie della cuffia.Tirate fuori le batterie e mettetele nello scomparto di ricarica della trasmittente per ricaricarle. Note: Batterie completamente scariche hanno bisogno di circa 16 ore di ricarica. Rimuovete sempre le batterie se la cuffia non viene usata per un lungo periodo di tempo. Le batterie contengono delle sostanze chimiche,quindi vi raccomandiamo di smaltirle nel modo adeguato. XP SBC HC 8350/00-1 11-06-2001 10:48 Pagina 41Sostituzione delle batterie della cuffia (figura 3) IMPORTANTE Usate solo batterie LR03/AAA NiCd ricaricabili (preferibilmente Philips). Non usate batterie NiMH o alcaline poiché potrebbero danneggiare il sistema MF senza fili! 1 Rimuovete i cuscini auricolari. 2 Estraete le batterie e smaltitele in modo adeguato. 3 Inserite nuove batterie. Usate solo batterie LR03/AAA NiCd ricaricabili (preferibilmente Philips). 4 Assicuratevi che le batterie vengano inserite correttamente come indicato dai simboli incisi nella sede delle batterie. 5 Riponete i cuscini auricolari nei loro gusci. IMPORTANTE Prima di usare le cuffie MF per la prima volta,assicuratevi che le batterie siano completamente caricate per 16 ore. Questo garantisce una più lunga durata operativa delle batterie. Collegamento della trasmittente MF all’uscita della cuffia di una sorgente audio (figura 4) 1 Collegate la spina stereo di 3,5mm del cavo audio stereo all’uscita della cuffia di una sorgente audio, come TV, Hi-fi o PC. – In caso la sorgente audio abbia un’uscita cuffia di 6,3mm, usate la spina adattatrice stereo da 3,5 mm a 6,3 mm. 2 Accendete la sorgente audio ed aumentatene cautamente il volume. Il LED rosso dell’indicatore di alimentazione della trasmittente si illumina quando sta ricevendo un segnale audio. 3 Accendete la cuffia. Potreste udire un sibilo nella cuffia se questa non è sintonizzata sulla trasmittente. 4 Per sintonizzare, girare la rotella di sintonizzazione fino a quando il segnale è al massimo dalla chiarezza. 5 Regolate il volume al livello desiderato, utilizzando il controllo del volume della cuffia. Funzionamento di base Quando la trasmittente MF è collegata a un’uscita di cuffia di una sorgente audio. 1 Accendete la sorgente audio ed aumentatene cautamente il volume. Il LED rosso dell’indicatore di alimentazione della trasmittente si illumina quando sta ricevendo un segnale audio. 2 Accendete la cuffia. Potreste udire un sibilo nella cuffia se questa non è sintonizzata sulla trasmittente. 3 Per sintonizzare, girare la rotella di sintonizzazione fino a quando il segnale è al massimo dalla chiarezza. 4 Regolate il volume al livello desiderato, utilizzando il controllo del volume della cuffia. Installazione Collegamenti audio

Italiano XP SBC HC 8350/00-1 11-06-2001 10:48 Pagina 4243 Italiano Ricerca dei guasti In caso di guasto, prima di portare l’apparecchio a riparare, controllate i punti sottoelencati. Se non si è in grado di risolvere il problema seguendo questi suggerimenti,rivolgetevi al proprio rivenditore o al centro di assistenza. AVVERTENZA: In nessuna circostanza bisogna tentare di riparare personalmente l’apparecchio;tali interventi annullano la garanzia. Problema Rimedio Assenza di suono – Controllate che l’adattatore CA/CC sia tutto inserito nella presa CA e che il connettore CC sia inserito correttamente nel connettore d’ingresso di 12 Volt CC che si trova sul retro della trasmittente. – Controllate che l’interruttore di alimentazione della cuffia sia acceso. – La batteria della cuffia è scarica. Rimuovete i cuscini auricolari.Tirate fuori le batterie e mettetele nello scomparto di ricarica della trasmittente per ricaricarle. (Vedi alimentazione della cuffia) – Controllate che la sorgente audio sia accesa e sintonizzata su di un canale con audio. – Volume non regolato. Regolate il volume della sorgente audio/cuffia ad un livello più alto. – Regolate la frequenza di sintonizzazione della cuffia. Girare la rotella di sintonizzazione fino a quando il segnale è al massimo dalla chiarezza. – Utilizzate la trasmittente HC8352.Alcune trasmittenti già incorporate nell’attrezzatura potrebbero non essere compatibili con la cuffia HC8355 a causa dell’alta tecnologia utilizzata in questo modello. Suono distorto – Regolate la frequenza di sintonizzazione della cuffia. Girare la rotella di sintonizzazione fino a quando il segnale è al massimo dalla chiarezza. – Regolate la frequenza della trasmittente. Selezionate qualsiasi dei 2 canali della trasmittente. Quindi regolate la frequenza della cuffia girando la rotella di sintonizzazione fino a quando il segnale è al massimo dalla chiarezza. – La batteria della cuffia è scarica. Rimuovete i cuscini auricolari.Tirate fuori le batterie e mettetele nello scomparto di ricarica della trasmittente per ricaricarle. (Vedi alimentazione della cuffia) XP SBC HC 8350/00-1 11-06-2001 10:48 Pagina 43Ricerca dei guasti Suono distorto – Controllate che il volume della sorgente audio/cuffia non sia stato impostato ad un livello troppo alto. Riducete il volume. – La distanza dalla trasmittente è troppo grande. Portatevi più vicino alla trasmittente. – Interferenza da lampade fluorescenti/altre sorgenti radio. Spostate la trasmittente o la cuffia ad un altro posto/cambiate il canale della trasmittente. – Utilizzate la trasmittente HC8352.Alcune trasmittenti già incorporate nell’attrezzatura potrebbero non essere compatibili con la cuffia HC8355 a causa dell’alta tecnologia utilizzata in questo modello. Manutenzione – Se la cuffia non deve essere usata per un lungo periodo di tempo, vi preghiamo togliere le batterie per impedire perdite e corrosione. – Sostituite le batterie soltanto con LR03/AAA NiCd (preferibilmente Philips). – Non lasciate la cuffia vicino alla sorgente. Non esponetela alla diretta luce del sole, ad eccessiva polvere, alla pioggia o a qualsiasi sorta di urto meccanico. – Non usate alcool, diluente o sostanze a base di petrolio per pulire la cuffia o la trasmittente. Usate un panno di pelle di camoscio per pulire l’alloggiamento. – Non usate detersivi che contengono alcool, alcool depurato, ammoniaca o abrasivi poiché potrebbero danneggiare l’alloggiamento. Sicurezza d'ascolto! Un uso continuo ad alto volume può provocare danni permanenti all'udito. Italiano

Regolazioni Europee Questo prodotto è stato progettato,collaudato e prodotto secondo la direttiva europea R&TTE 1999/5CE. Ai sensi della suddetta Direttiva, questo prodotto può essere acquistato e messo in servizio nei seguenti stati: Direttiva R&TTE 1999/5/CE B ✔ DK ✔ E ✘ GR ✘ F ✔

IRL ✔ I ✘ L ✔ NL ✔ A ✔

P ✔ SU ✔ S ✔ UK ✔ N ✔ D ✔ CH ✔ Questo prodotto è conforme ai requisiti di classe 3 come indicato nella NET 445. Sistema: Frequenza Radio (RF) Frequenza vettore: Canale 1: 863.5 MHz (Trasmittente HC8352 ) Canale 2: 864.5 MHz Frequenza vettore: 863.2 a 864.7 MHz (Sintonizzazione manuale) (Cuffia HC8355) Modulazione: Modulazione di Frequenza (FM) Potenza di uscita irradiata: <10m Watt Gamma di trasmissione effettiva: fino a 100 metri, multidirezionale (360º) Livello d’ingresso: 200 mVrms (1 kHz oscillatore sinusoidale) Alimentazione – trasmittente: 12Volt / 200 mA CC, positivo al centro Alimentazione – cuffia: 2 x LR03 (AAA) batterie (NiCd) Gamma della frequenza (Cuffia): 10 – 19,000 Hz Rapporto segnale/rumore: > 55 dB (1 kHz oscillazione sinusoidale, ponderato A ) Distorsione: < 0.5% THD Separazione dei canali: > 30 dB Caratteristiche Regolazioni XP SBC HC 8350/00-1 11-06-2001 10:48 Pagina 45Português
