HC8355 - Kuulokkeet PHILIPS - Ilmainen käyttöohje ja opas

Tuotetyyppi	Langaton FM-kuuloke
Merkki	Philips
Malli	HC8355
Lähetys	Radiotaajuus (RF) / Langaton FM
Kantoaaltotaajuus (lähetin)	Kanava 1: 863,5 MHz / Kanava 2: 864,5 MHz
Kantoaaltotaajuus (kuuloke)	863,2 - 864,7 MHz (manuaalinen viritys)
Tehokas kantama	Jopa 100 metriä (360° ympärisäteilevä)
Lähettimen virtalähde	12 V / 200 mA DC (verkkolaite mukana, malli SBC CS030/00)
Kuulokkeen virtalähde	2 ladattavaa NiCd LR03/AAA -paristoa (550 mAh, mukana)
Pariston kesto	Noin 8 tuntia 16 tunnin täyslatauksen jälkeen
Lataus	Ladattavat paristot lähettimen lokerossa (vihreä merkkivalo)
Suositellut paristot	NiCd LR03/AAA (mieluiten Philips) – älä käytä NiMH- tai alkaliparistoja
Viritys	Manuaalinen kuulokkeen rullalla
Käytettävissä olevat kanavat	2 valittavissa olevaa kanavaa lähettimessä
Äänenvoimakkuuden säätö	Kuulokkeen rulla
Lähettimen audiotulo	3,5 mm stereoliitin (6,3 mm sovitin mukana)
Taajuusalue (kuuloke)	10 – 19 000 Hz
Signaali-kohinasuhde	> 55 dB (A-painotus)
Kokonaissärö	< 0,5 %
Mukana tulevat tarvikkeet	Lähetin SBC HC8352, kuuloke HC8355, verkkolaite, 2 NiCd-paristoa, 3,5→6,3 mm -liitinsovitin, antenniputki
Useiden kuulokkeiden yhteensopivuus	Useat yhteensopivat kuulokkeet (864 MHz kaista, 19 kHz ohjausääni) voivat toimia yhdellä lähettimellä
Huolto	Puhdista pehmeällä, hieman kostealla liinalla; ei alkoholia, liuottimia tai hankaavia aineita
Turvallisuus	Älä altista kosteudelle, liialliselle kuumuudelle tai suoralle auringonvalolle; pitkäaikainen käyttö kovalla äänenvoimakkuudella voi vahingoittaa kuuloa

Usein kysytyt kysymykset - HC8355 PHILIPS

Kuinka ladata Philips HC8355 -kuulokkeen paristot?

Poista paristot kuulokkeesta irrottamalla korvatyynyt, aseta ne lähettimen latauslokeroon. Vihreä merkkivalo syttyy latauksen aikana. Täysi lataus kestää noin 16 tuntia.

Minkä tyyppisiä paristoja HC8355-kuulokkeessa tulisi käyttää?

Käytä yksinomaan ladattavia NiCd LR03/AAA -paristoja (mieluiten Philips). Älä käytä NiMH- tai alkaliparistoja, se voi vahingoittaa järjestelmää.

Kuinka kytken lähettimen audiolähteeseen?

Kytke mukana toimitettu 3,5 mm:n audiokaapeli lähteen (TV, stereolaitteisto, tietokone) kuulokelähtöön. Jos lähtö on 6,3 mm, käytä mukana tulevaa sovitinta. Kytke lähde päälle ja lisää äänenvoimakkuutta.

Miksi kuulokkeesta ei kuulu ääntä?

Tarkista: 1) Verkkolaite on kytketty oikein. 2) Kuuloke on päällä (kytkin On-asennossa). 3) Paristot on ladattu. 4) Audiolähde on päällä ja äänenvoimakkuus riittävä. 5) Viritys on oikea (käännä rullaa).

Kuinka vähentää häiriöitä tai äänen säröytymistä?

Säädä kuulokkeen viritystä. Voit myös vaihtaa kanavaa lähettimessä (kytkin 1/2) ja virittää uudelleen. Siirry kauemmas häiriölähteistä (loisteputkivalot, muut radiolaitteet).

Mikä on langattoman kuulokkeen enimmäiskantama?

Tehokas kantama on jopa 100 metriä avoimessa tilassa, ympärisäteilevällä peitolla (360°). Esteet, kuten seinät, voivat lyhentää kantamaa.

Voinko käyttää useita kuulokkeita yhden lähettimen kanssa?

Kyllä, edellyttäen että lisäkuulokkeet ovat yhteensopivia: toimivat 864 MHz -taajuusalueella ja pystyvät tunnistamaan 19 kHz:n ohjausäänen. Tarkista muiden laitteiden tekniset tiedot.

Kuinka puhdistan kuulokkeen ja lähettimen?

Käytä pehmeää, hieman kosteaa liinaa. Älä käytä koskaan alkoholia, liuotinta tai hankaavia aineita, jotka voivat vahingoittaa koteloa.

Voiko kuuloketta käyttää toisen merkin lähettimen kanssa?

On suositeltavaa käyttää mukana toimitettua Philips HC8352 -lähetintä. Jotkut integroidut lähettimet eivät välttämättä ole yhteensopivia HC8355:n edistyneen teknologian vuoksi. Yhteensopivuutta ei taata.

Mitä tehdä, jos kuuloke ei lataudu?

Varmista, että lähetin saa virtaa ja vihreä merkkivalo syttyy. Tarkista, että paristot on asetettu oikein latauslokeroon. Jos ongelma jatkuu, vaihda paristot uusiin (NiCd LR03/AAA).

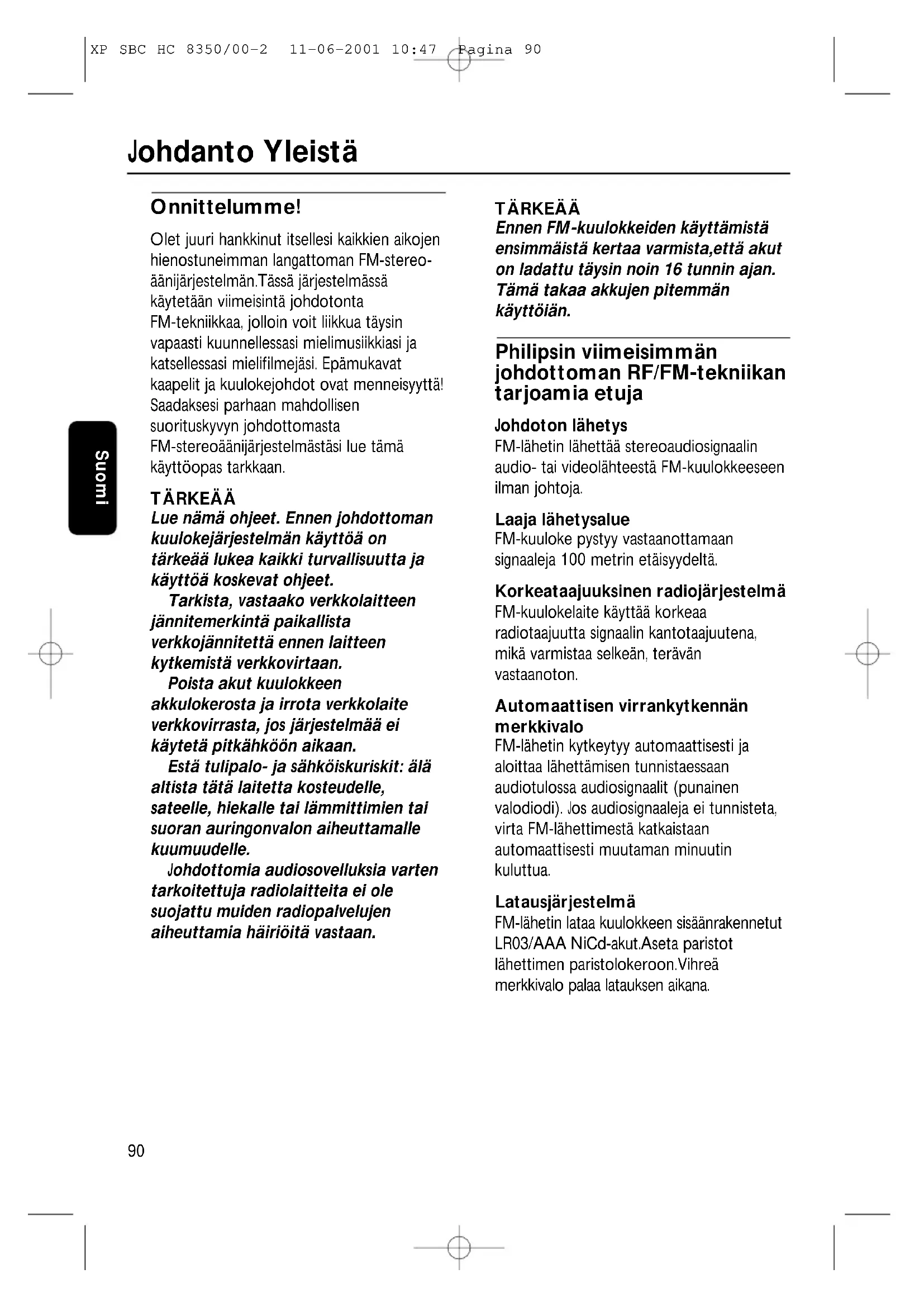

KÄYTTÖOHJE HC8355 PHILIPS

Olet juuri hankkinut itsellesi kaikkien aikojen hienostuneimman langattoman FM-stereo-äänijärjestelmän.Tässä järjestelmässä käytetään viimeisintä johdotonta FM-tekniikkaa, jolloin voit liikkua täysin vapaasti kuunnellessasi mielimusiikkiasi ja katsellessasi mielifilmejäsi. Epämukavat kaapelit ja kuulokejohdot ovat menneisyyttä! Saadaksesi parhaan mahdollisen suorituskyvyn johdottomasta FM-stereoäänijärjestelmästäsi lue tämä käyttöopas tarkkaan.

TÄRKEÄÄ

Lue nämä ohjeet. Ennen johdottoman kuulokejärjestelmän käyttöä on tärkeää lukea kaikki turvallisuutta ja käyttöä koskevat ohjeet.

Tarkista, vastaako verkkolaitteen jännitemerkintä paikallista verkkojännitettä ennen laitteen kytkemistä verkkovirtaan.

Poista akut kuulokkeen akkulokerosta ja irrota verkkolaite verkkovirrasta, jos järjestelmää ei käytetä pitkähköön aikaan.

Estä tulipalo- ja sähköiskuriskit: älä altista tätä laitetta kosteudelle, sateelle, hiekalle tai lämmittimien tai suoran auringonvalon aiheuttamalle kuumuudelle.

Johdottomia audiosovelluksia varten tarkoitettuja radiolaitteita ei ole suojattu muiden radiopalvelujen aiheuttamia häiriöitä vastaan.

TÄRKEÄÄ

Ennen FM-kuulokkeiden käyttämistä ensimmäistä kertaa varmista, että akut on ladattu täysin noin 16 tunnin ajan. Tämä takaa akkujen pitemmän käyttöiän.

Philipsin viimeisimmän johdottoman RF/FM-tekniikan tarjoamia etuja

Johdoton lähetys

FM-lähetin lähettää stereoaudiosignaalin audio- tai videolähteestä FM-kuulokkeeseen ilman johtoja.

Laaja lähetysalue

FM-kuuloke pystyy vastaanottamaan signaaleja 100 metrin etäisyydeltä.

Korkeataajuuksinen radiojärjestelmä

FM-kuulokelaite käyttää korkeaa radiotaajuutta signaalin kantotaajuutena, mikä varmistaa selkeän, terävän vastaanoton.

Automaattisen virrankytkennän merkkivalo

FM-lähetin kytkeytyy automaattisesti ja aloittaa lähettämisen tunnistaessaan audiotulossa audiosignaalit (punainen valodiodi). Jos audiosignaleja ei tunnisteta, virta FM-lähettimestä katkaistaan automaattisesti muutaman minuutin kuluttua.

Latausjärjestelmä

FM-lähetin lataa kuulokkeen sisäänrakennetut LR03/AAA NiCd-akut.Aseta paristot lähettimen paristolokeroon.Vihreä merkkivalo palaa latauksen aikana.

Yleistä Säätimet

Helppo lähettäminen

FM-kuuloke pystyy vastaanottamaan signaaleja lähettimestä jopa ovien, seinien ja ikkunoiden läpi.

Monta kuuloketta, yksi lähetin

Yksittäisen lähettimen yhteydessä voidaan käyttää muita kuulokkeita ja/tai johdottomia kaiuttimia, jos ne:

- toimivat 864 MH:n taajuudella

- pystyvät tunnistamaan 19 kHz:n pilottiänen.

Varmista yhteensopivuus laitteen teknisten tietojen sivulta.

Varusteet

Tämä FM-kuulokejärjestelmä koostuu seuraavista osista:

1 x SBC HC8352 FM-lähetin

1 x SBC HC8355 FM-kuuloke

1 x SBC CS030/00 12 voltin/200 mA AC/DC -verkkolaite

2 x ladattavat akut LR03/AAA (NiCd), 550 mAh

1 x 3,5 mm:n pistoke 6,3 mm:n stereosovitinpistokkeeseen

1 x antenniputki

Lähetin (kuvaa 1)

1 Latauksen merkkivalo – vihreä merkkivalo syttyy uudelleenlatauksen aikana. Täysin tyhjentyneiden akkujen lataus vie noin 16 tuntia.

2 Virran merkkivalo – syttyy laitteen tunnistettaessa audiosignaalit audiotulossa.

3 Udelleenlatauslokero – aseta paristot lähettimen paristolokeroon.Vihreä merkkivalo syttyy uudelleenlatauksen aikana.

4 DC-liitäntä – liitä 12 voltin/200 mA AC/DC -verkkolaitteeseen

5 3,5 mm:n stereokuulokkeen audiotulo – liittää FM-lähettimen audiolähteeseen

6 Kanavakytkin – valitse yksi 2 kanavasta parhaan mahdollisen vastaanoton saamiseksi. Neuvomme valitsemaan kanavan 1 ensimmäiseksi vaihtoehdoksi.

7 Ohjauspaneeli

Kuuloke (kuvaa 2)

8 Virran merkkivalo – syttyy käytettäessä.

9 Virtakytkin – työnnä katkaisin kytkentä-tai katkaisuasentoon kuulokkeiden kytkemiseksi/katkaisemiseksi.

10 Akkulokero – poista korvatyynyt, ota ulos akut ja aseta ne lähettimen latauslokeroon uudelleenlatausta varten.

11 Äänenvoimakkuus – säädä äänenvoimakkuus haluamallesi kuuntelutasolle.

12 Viritys – käännä virityspyörää, kunnes signaali on selkeimmillään.

Asennus

Lähettimen virtalähde

TÄRKEÄÄ

Käytä vain Philipsin SBC CS030/00 12 voltin/200 mA AC/DC -verkkolaitetta.

1 Varmista, että verkkolaitteen nimellisjännite vastaa pistorasian jännitettä.
2 Liitä AC/DC-verkkolaitteen DC-liitin lähettimen 12 voltin DC-tuloliitäntään.
3 Liitä 12 voltin/200 mA AC/DC –verkkolaite pistorasiaan.

- Muista aina irrottaa AC/DC-verkkolaite, jos lähetintä ei käytetä pitkähköön aikaan.

4 Asenna antenniputki lähettimen yläosassa olevaan reikään. Varmista, että tästä reiästä riippuva johto menee antenniputkeen.

- Antenniputken asentaminen oikein parantaa lähetysaluetta.

Kuulokkeen virtalähde

TÄRKEÄÄ

Käytä vain ladattavia LR03/AAA NiCd-akkuja (mieluummin Philipsin akkuja).

Älä käytä NiMH-akkuja tai alkaliparistoja, sillä ne voivat vaurioittaa johdotonta FM-järjestelmääsi!

1 Tarkista, että FM-kuulokkeen virtapainike on kytkentäasennossa.
2 Kuulokkeen sisäänrakennettujen LR03/AAA NiCd-akkujen lataaminen: avaa kuulokkeen paristolokero. Ota ulos paristot ja aseta ne lähettimen latauslokeroon uudelleenlatausta varten.

Huomautuksia:

Täysin tyhjentyneiden akkujen lataus vie noin 16 tuntia.

Muista aina poistaa akut, jos kuuloketta ei käytetä pitkähköön aikaan.

Akut sisältävät kemiallisia aineita ja siksi ne on hävitettävä asianmukaisella tavalla.

Ympäristöä koskevia tietoja

Kaikki tarpeeton pakkausmateriaali on jätetty pois. Pyrkimyksenämme on ollut tehdä pakkauksen erottelu kahdeksi materiaaliksi - pahviksi ja polyeteeniksi – mahdollismman helpoksi.

Laite sisältää materiaaleja, jotka voidaan kierrättää, jos tehtävä annetaan kierrätykseen erikoistuneen yhtiön suoritettavaksi. Noudata paikallisia pakkausmateriaalien, tyhjentyneiden paristojen ja käytöstä poistettujen laitteiden hävitystä koskevia säännöksiä.

Asennus Audioliitännät

Kuulokkeen akkujen vaihtaminen (kuvaa 3)

TÄRKEÄÄ

Käytä vain ladattavia LR03/AAA NiCd-akkuja (mieluummin Philipsin akkuja). Älä käytä NiMH-akkuja tai alkaliparistoja, sillä ne voivat vaurioittaa johdotonta FM-järjestelmääsi!

1 Poista korvatyynyt.
2 Ota akut ulos ja hävitä ne asianmukaisesti.
3 Asenna uudet akut. Käytä vain LR03/AAA NiCd -akkuja (mieluummin Philipsin akkuja).
4 Varmista, että akut on asennettu oikein akkulokeron merkintöjen osoittamalla tavalla.
5 Aseta korvatyynyt takaisin korvakuoriin.

TÄRKEÄÄ

Ennen FM-kuulokkeen käyttämistä ensimmäistä kertaa varmista, että akut on ladattu täyteen, mikä vie noin 16 tuntia. Tämä takaa akkujen pitemmän käyttöiän.

FM-lähettimen liittäminen audiolähteen kuulokeliitäntään (kuvaa 4)

1 Liitä stereoaudiojohdon 3,5 mm:n stereopistoke audiolähteen, esim.TV, HiFi tai PC, kuulokeliitäntään. – Jos audiolähteessä on 6,3 mm:n kuulokeliitäntä, käytä mukana toimitettua 3,5 mm – 6,3 mm:n stereosovitinpistoketta.

2 Kytke audiolähde ja lisää audiolähteen äänenvoimakkuutta vähitellen. Lähettimen punainen virran merkkivalo syttyy audiosignaalia vastaanotettaessa.
3 Kytke kuuloke.Voi olla, että kuulokkeen kautta kuuluu särinää, jos kuuloketta ei ole vielä viritetty asianmukaisesti lähettimelle.
4 Käännä virityspyörää, kunnes signaali on selkeimmillään.
5 Säädä äänenvoimakkuus halutulle tasolle kuulokkeen äänenvoimakkuussäädintä käyttämällä.
Kun FM-lähetin on kytketty audiolähteen kuulokeliitäntään.
1 Kytke audiolähde ja lisää audiolähteen äänenvoimakkuutta vähitellen. Lähettimen punainen virran merkkivalo syttyy audiosignaalia vastaanotettaessa.
2 Kytke kuuloke.Voi olla, että kuulokkeen kautta kuuluu särinää, jos kuuloketta ei ole vielä viritetty asianmukaisesti lähettimelle.
3 Käännä virityspyörää, kunnes signaali on selkeimmillään.
4 Säädä äänenvoimakkuus halutulle tasolle kuulokkeen äänenvoimakkuussäädintä käyttämällä.

Perustoiminta

Vianhaku

Vian aiheutuessa tarkista ensin alla luetellut seikat ennen laitteen viemistä korjattavaksi.

Jos et pysty ratkaisemaan ongelmaa näitä vihjeitä noudattamalla,ota yhteyttä myyntiliikkeeseen tai huoltoon.

VAROITUS:Älä missään tapauksessa yritä korjata laitetta itse, muuten takuu mitätöityy.

Ongelma Korjaustoimenpide

Ei ääntä – Tarkista, että AC/DC-verkkolaite on asennettu kunnollapistorasiaan ja että sen DC-liitin on asennettu kunnollalähettimen takaosassa sijaitsevaan 12 voltin DC-liitäntään.– Tarkista, että kuulokkeen virtakytkin onkytkentäasennossa.– Kuulokkeen akut ovat tyhjenemässä. Poista korvatyynyt.Ota ulos akut ja aseta ne lähettimen latauslokeroonuudelleenlatausta varten.(Katso osaa “Kuulokkeen virtalähde”)– Tarkista, että audiolähde on kytketty ja viritettykanavalle, jossa on audiosignaali.– Äänenvoimakkuutta ei ole säädetty. Säädääänenvoimakkuus audiolähteestä/kuulokkeestakorkeammalle tasolle.– Säädä kuulokkeen viritystaajuus. Käännä virityspyörää,kunnes signaali on selkeimmillään.– Käytä HC8352-lähetintä. Jotkut muihin laitteisiinsisäänrakennetuista lähettimistä eivät ehkä oleyhteensopivia HC8355-kuulokkeen kanssa HC8355-kuulokkeessa käytetystä pitkälle kehitetystä tekniikastajohtuen.

Säröilevä ääni

– Säädä kuulokkeen viritystaajuus. Käännä virityspyörää, kunnes signaali on selkeimmillään.– Säädä lähettimen taajuus. Valitse yksi lähettimen 2 kanavasta. Säädä kuulokkeen taajuus sen jälkeen kääntämällä virityspyörää, kunnes signaali on selkeimmillään.– Kuulokkeen akut ovat tyhjenemässä. Poista korvatyynyt. Ota ulos akut ja aseta ne lähettimen latauslokeroon uudelleenlatausta varten.(Katso osaa “Kuulokkeen virtalähde”)

Vianhaku

Säröilevä ääni – Tarkista, että audiolähteen/ kuulokkeen

äänenvoimakkuutta ei ole asetettu liian korkealle tasolle. Pienennä äänenvoimakkuutta.

– Etäisyys lähettimestä on liian suuri.

Siirry lähemmäksi lähetintä.

– Häiriöitä loistevalaisimista/ muista radiolähteistä. Siirrä lähetin tai kuuloke muualle/ vaihda lähettimen kanava.

– Käytä HC8352-lähetintä. Jotkut muihin laitteisiin sisäänrakennetuista lähettämistä eivät ehkä ole yhteensopivia HC8355-kuulokkeen kanssa HC8355-kuulokkeessa käytetystä pitkälle kehitetystä tekniikasta johtuen.

Huolto – Jos kuuloketta ei tulla käyttämään pitkähköön aikaan,

poista akut vuodon ja syöpymisen estämiseksi.

– Vaihda paristot vain uusiin LR03/AAA NiCd-akkuihin (mieluummin Philipsin akkuihin).

– Älä jätä kuuloketta lämmönlähteiden lähettyville. Älä altista suoralle auringonvalolle, lialliselle pöylle, kosteudelle, sateelle tai mekaanisille iskuille.

– Älä käytä kuulokkeen tai lähettimen puhdistukseen alkoholia, liuottimia tai bensiinipohjaisia aineita. Käytä kotelon puhdistuksessa hivenen kostutettua säämiskää.

– Älä käytä alkoholia, spriitä, ammoniakkia tai hankausaineita sisältäviä puhdistusaineita, sillä ne voivat vaurioittaa koteloa.

Kuulon suojeleminen! Kovalla äänellä kuuntelu voi vaurioittaa kuuloasi.

Tekniset tiedot
Asetukset

Järjestelmä:	Radiotaajuus (RF)
Kantotaajuus:(Lähetin HC8352 )	Kanava 1: 863.5 MHzKanava 2: 864.5 MHz
Kantotaajuus:(Kuuloke HC8355)	863.2 - 864.7 MHz (Manuaalinen viritys)
Modulaatio:	Taajuusmodulaatio (FM)
Säteilyteho:	<10m Watt
Tehokas lähetysalue:	100 metriä, suuntaamaton antenni (360°)
Tulotaso:	200 mVrms (1 kHz siniaalto)
Virtalähde – lähetin:	12Volt / 200 mA DC, keskipositiivinen
Virtalähde – kuuloke:	2 x LR03 (AAA) akkua (NiCd)
Taajuusalue(Kuuloke):	10 – 19,000 Hz
Signaali-kohinasuhde:	> 55 dB (1 kHz siniaalto, A-painotettu)
Särö:	< 0.5% THD
Kanavaerotus:	> 30 dB

Eurooppaa Koskevat Asetukset

Tämä tuote on suunniteltu, testattu ja valmistettu Euroopan R&TTE-direktiivin 1999/5/EC asettamien vaatimusten mukaisesti.

Tämän direktiivin pohjalta tämä tuote voidaan ottaa käyttöön seuraavissa valtioissa:

R&TTE-direktiivi 1999/5/EC

B √ DK √ E × GR × F √

Tämä tuote on standardin ETS 300 445 luokan 3 asettamien vaatimusten mukainen.
