GEBRUIKSAANWIJZING HC8355 PHILIPS

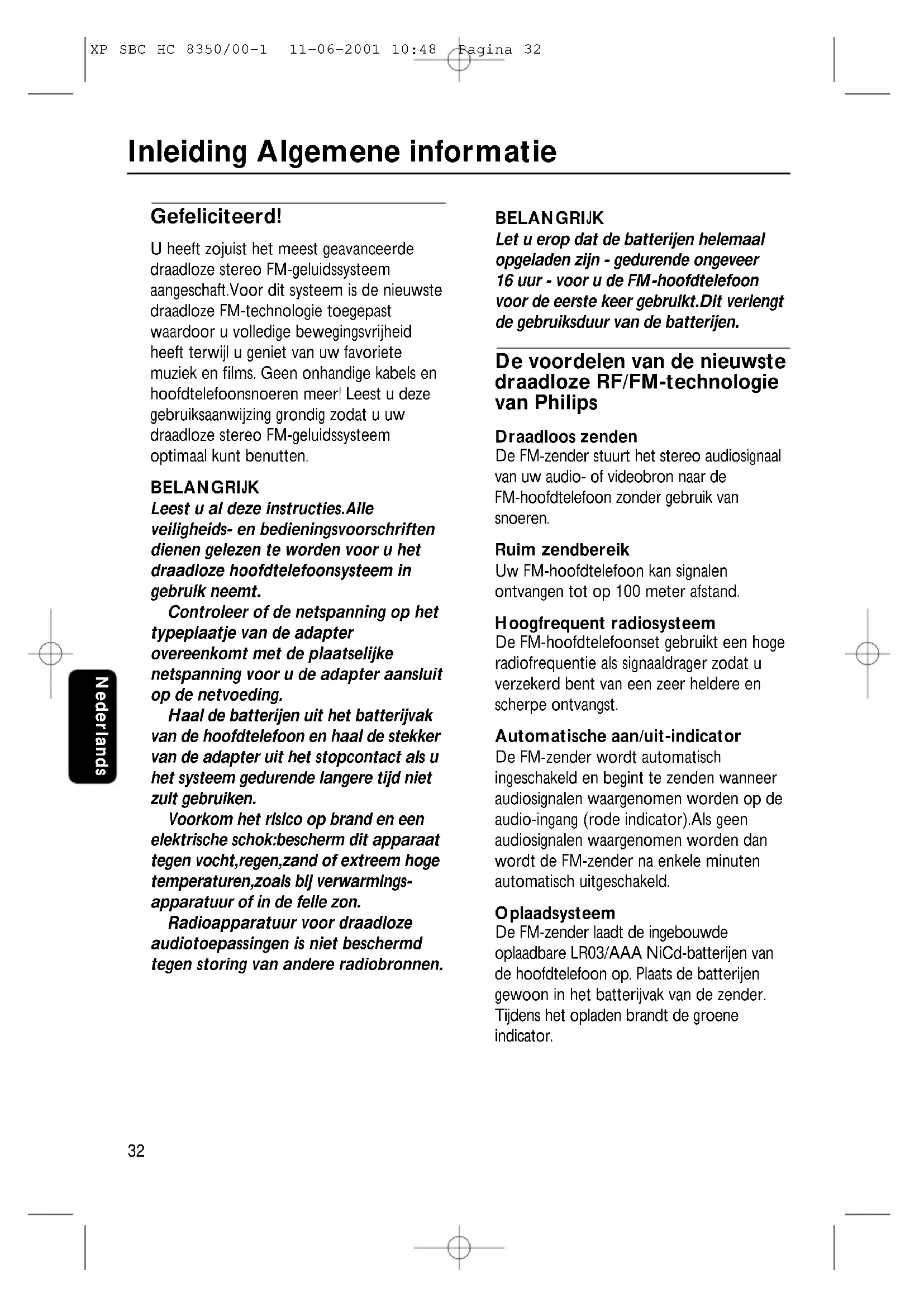

Gefeliciteerd! U heeft zojuist het meest geavanceerde draadloze stereo FM-geluidssysteem aangeschaft.Voor dit systeem is de nieuwste draadloze FM-technologie toegepast waardoor u volledige bewegingsvrijheid heeft terwijl u geniet van uw favoriete muziek en films. Geen onhandige kabels en hoofdtelefoonsnoeren meer! Leest u deze gebruiksaanwijzing grondig zodat u uw draadloze stereo FM-geluidssysteem optimaal kunt benutten. BELANGRIJK Leest u al deze instructies.Alle veiligheids- en bedieningsvoorschriften dienen gelezen te worden voor u het draadloze hoofdtelefoonsysteem in gebruik neemt. Controleer of de netspanning op het typeplaatje van de adapter overeenkomt met de plaatselijke netspanning voor u de adapter aansluit op de netvoeding. Haal de batterijen uit het batterijvak van de hoofdtelefoon en haal de stekker van de adapter uit het stopcontact als u het systeem gedurende langere tijd niet zult gebruiken. Voorkom het risico op brand en een elektrische schok:bescherm dit apparaat tegen vocht,regen,zand of extreem hoge temperaturen,zoals bij verwarmings- apparatuur of in de felle zon. Radioapparatuur voor draadloze audiotoepassingen is niet beschermd tegen storing van andere radiobronnen. BELANGRIJK Let u erop dat de batterijen helemaal opgeladen zijn - gedurende ongeveer 16 uur - voor u de FM-hoofdtelefoon voor de eerste keer gebruikt.Dit verlengt de gebruiksduur van de batterijen. De voordelen van de nieuwste draadloze RF/FM-technologie van Philips Draadloos zenden De FM-zender stuurt het stereo audiosignaal van uw audio- of videobron naar de FM-hoofdtelefoon zonder gebruik van snoeren. Ruim zendbereik Uw FM-hoofdtelefoon kan signalen ontvangen tot op 100 meter afstand. Hoogfrequent radiosysteem De FM-hoofdtelefoonset gebruikt een hoge radiofrequentie als signaaldrager zodat u verzekerd bent van een zeer heldere en scherpe ontvangst. Automatische aan/uit-indicator De FM-zender wordt automatisch ingeschakeld en begint te zenden wanneer audiosignalen waargenomen worden op de audio-ingang (rode indicator).Als geen audiosignalen waargenomen worden dan wordt de FM-zender na enkele minuten automatisch uitgeschakeld. Oplaadsysteem De FM-zender laadt de ingebouwde oplaadbare LR03/AAA NiCd-batterijen van de hoofdtelefoon op. Plaats de batterijen gewoon in het batterijvak van de zender. Tijdens het opladen brandt de groene indicator. Inleiding Algemene informatie XP SBC HC 8350/00-1 11-06-2001 10:48 Pagina 32Nederlands

Eenvoudig zenden De FM-hoofdtelefoon kan signalen ontvangen van de zender, zelfs door deuren, muren en ramen. Meerdere hoofdtelefoons met één zender Een extra aantal hoofdtelefoons en /of draadloze luidsprekers kunnen gebruikt worden met één enkele zender op voorwaarde dat ze: - werken op de 864 MHz-band - een 19 kHz-piloottoon kunnen waarnemen. Raadpleeg de technische gegevens van het apparaat om de compatibiliteit te controleren. Inhoud van de set Dit FM-hoofdtelefoonsysteem bestaat uit de volgende onderdelen: 1 x FM-zender SBC HC8352 1 x FM-hoofdtelefoon SBC HC8355 1 x 12 volt/200 mA AC/DC-adapter SBC CS030/00 2 x oplaadbare batterijen, type LR03/AAA (NiCd), 550 mAh 1 x 3,5 mm naar 6,3 mm- stereoadapterstekker 1 x antennebuis Zender (figuur 1) 1 Laadindicator – tijdens het opladen brandt de groene indicator. Batterijen die helemaal leeg zijn, zijn na ongeveer 16 uur weer volledig opgeladen. 2 Aan/uit-indicator – brandt wanneer audiosignalen waargenomen worden op de audio-ingang. 3 Laadvak – plaats de batterijen gewoon in het batterijvak van de zender.Tijdens het opladen brandt de groene indicator. 4 DC-voedingsaansluiting – aansluiting voor de 12 volt/200 mA AC/DC-adapter 5 3,5 mm-stereohoofdtelefoonaudio- ingang – om uw FM-zender aan te sluiten op een audiobron 6 Kanaalkiezer – kies één van de 2 kanalen voor een optimale ontvangst.We adviseren u kanaal 1 als eerste te kiezen. 7 Bedieningspaneel Hoofdtelefoon (figuur 2) 8 Aan/uit-indicator – brandt tijdens het gebruik. 9 Aan/uit-knop – zet de schakelaar op aan of uit om de hoofdtelefoon in/uit te schakelen. 10 Batterijvak – verwijder de oorkussens, haal de batterijen uit en plaats ze in het laadvak van de zender om op te laden. 11 Volume – zet het volume op het gewenste luisterniveau. 12 Afstemmen – draai de afstemknop tot het signaal zo zuiver mogelijk is. Algemene informatie Bedieningselementen XP SBC HC 8350/00-1 11-06-2001 10:48 Pagina 33Nederlands Installatie

Met het oog op het milieu Wij hebben alle overbodig verpakkingsmateriaal weggelaten en ervoor gezorgd dat de verpakking gemakkelijk in twee materialen te scheiden is:karton en polyethyleen. Uw apparaat bestaat uit materialen die door een gespecialiseerd bedrijf gerecycled kunnen worden.Informeer waar u verpakkingsmateriaal,lege batterijen en oude apparatuur voor recycling kunt inleveren. Voeding van de zender BELANGRIJK Gebruik enkel de Philips SBC CS030/00 12 volt/200 mA AC/DC-adapter. 1 Let erop dat de nominale netspanning van de adapter overeenkomt met de netspanning van het stopcontact. 2 Sluit de DC-stekker van de AC/DC-adapter aan op de 12 volt-DC-voedingsingang op de achterkant van de zender. 3 Sluit de 12 volt/200 mA AC/DC-adapter aan op het stopcontact. – Haal de AC/DC-adapter altijd uit het stopcontact als u de zender gedurende langere tijd niet zult gebruiken. 4 Plaats de antenne in de opening aan de bovenkant van de zender. Zorg ervoor dat de draad die uit de opening hangt door de antennebuis geleid wordt. – Door de antennebuis op de juiste manier te installeren wordt het zendbereik verbeterd. Voeding van de hoofdtelefoon BELANGRIJK Gebruik enkel oplaadbare NiCd- batterijen, type LR03/AAA (bij voorkeur Philips). Gebruik geen NiMH-batterijen of alkalinebatterijen want deze kunnen uw draadloos FM-systeem beschadigen! 1 Controleer of de aan/uit-knop van de FM-hoofdtelefoon ingeschakeld is. 2 Open het batterijvak van de hoofdtelefoon om de ingebouwde oplaadbare LR03/AAA NiCd-batterijen van de hoofdtelefoon op te laden. Haal de batterijen uit en plaats ze in het laadvak van de zender om op te laden. Opmerkingen: Bij batterijen die helemaal leeg zijn duurt het ongeveer 16 uur om weer volledig op te laden. Verwijder de batterijen als u de hoofdtelefoon gedurende langere tijd niet zult gebruiken. Batterijen bevatten chemicaliën en moeten daarom op de juiste manier ingeleverd worden. XP SBC HC 8350/00-1 11-06-2001 10:48 Pagina 34Vervangen van de batterijen van de hoofdtelefoon (figuur 3) BELANGRIJK Gebruik enkel oplaadbare NiCd-batterijen, type LR03/AAA (bij voorkeur Philips). Gebruik geen NiMH-batterijen of alkalinebatterijen want deze kunnen uw draadloos FM-systeem beschadigen! 1 Verwijder de oorkussens. 2 Haal de batterijen uit en lever ze op de juiste manier in. 3 Plaats nieuwe batterijen. Gebruik enkel NiCd-batterijen, type LR03/AAA (bij voorkeur Philips). 4 Let erop dat de batterijen op de juiste manier geplaatst worden zoals aangegeven door de symbolen in het batterijvak. 5 Plaats de oorkussens terug op de hoofdtelefoon. BELANGRIJK Let u erop dat de batterijen helemaal opgeladen zijn - gedurende ongeveer 16 uur - voor u de FM-hoofdtelefoon voor de eerste keer gebruikt. Dit verlengt de gebruiksduur van de batterijen. Aansluiten van de FM-zender op de hoofdtelefoonuitgang van een audiobron (figuur 4) 1 Sluit de 3,5mm-stereostekker van de stereo-audiokabel aan op de hoofdtelefoonuitgang van een audiobron, bijvoorbeeld een tv, hi-fi of pc. – Heeft uw audiobron een 6,3mm- hoofdtelefoonuitgang, gebruik dan de bijgeleverde 3,5mm tot 6,3 mm- stereoadapterstekker. 2 Schakel uw audiobron in. De rode voedingsindicator van de zender begint te branden wanneer een audiosignaal ontvangen wordt. 3 Schakel de hoofdtelefoon in.Als de hoofdtelefoon nog niet goed afgestemd is op de zender dan kan het zijn dat u een sissend geluid hoort door de hoofdtelefoon. 4 Draai de afstemknop tot het signaal zo zuiver mogelijk is. 5 Zet het volume op het gewenste niveau met de volumeknop van de hoofdtelefoon. Basisbediening Als de FM-zender aangesloten is op de hoofdtelefoonuitgang van een audiobron. 1 Schakel uw audiobron in en zet voorzichtig het volume van de audiobron harder. De rode voedingsindicator van de zender begint te branden wanneer een audiosignaal ontvangen wordt. 2 Schakel de hoofdtelefoon in.Als de hoofdtelefoon nog niet goed afgestemd is op de zender dan kan het zijn dat u een sissend geluid hoort door de hoofdtelefoon. 3 Draai de afstemknop tot het signaal zo zuiver mogelijk is. 4 Zet het volume op het gewenste niveau met de volumeknop van de hoofdtelefoon. Installatie Audioaansluitingen

Nederlands XP SBC HC 8350/00-1 11-06-2001 10:48 Pagina 35Nederlands Verhelpen van storingen

Als zich een probleem voordoet,controleer dan eerst de punten op de onderstaande lijst voor u het apparaat in reparatie geeft. Kunt u het probleem niet oplossen aan de hand van deze aanwijzingen,raadpleeg dan uw leverancier of serviceorganisatie. WAARSCHUWING: Probeer in geen geval zelf het systeem te repareren want dan vervalt de garantie. Probleem Oplossing Geen geluid – Controleer of de AC/DC-adapter goed aangesloten is op het stopcontact en of de DC-stekker goed aangesloten is op de 12 volt-DC-ingang op de achterkant van de zender. – Controleer of de aan/uit-knop van de hoofdtelefoon ingeschakeld is. – De batterijen van de hoofdtelefoon zijn bijna leeg. Verwijder de oorkussens. Haal de batterijen uit en plaats ze in het laadvak van de zender om op te laden. (zie Voeding van de hoofdtelefoon). – Controleer of de audiobron ingeschakeld is en afgestemd op een kanaal met audio. – Het volume is niet ingesteld. Zet het volume van de audiobron/ hoofdtelefoon harder. – Stel de afstemfrequentie van de hoofdtelefoon in. Om af te stemmen moet u de afstemknop draaien tot het signaal zo zuiver mogelijk is. – Gebruik de zender HC8352. Door de geavanceerde technologieën die gebruikt werden bij de hoofdtelefoon HC8355 kan het zijn dat bepaalde zenders die reeds ingebouwd zijn in andere apparatuur niet compatibel zijn met de hoofdtelefoon HC8355. Vervormd geluid – Stel de afstemfrequentie van de hoofdtelefoon in. Om af te stemmen moet u de afstemknop draaien tot het signaal zo zuiver mogelijk is. – Stel de frequentie van de zender in. Kies één van de 2 kanalen van de zender. Stel vervolgens de frequentie van de hoofdtelefoon in door de afstemknop te draaien tot het signaal zo zuiver mogelijk is. – De batterijen van de hoofdtelefoon zijn bijna leeg. Verwijder de oorkussens. Haal de batterijen uit en plaats ze in het laadvak van de zender om op te laden. (zie Voeding van de hoofdtelefoon). XP SBC HC 8350/00-1 11-06-2001 10:48 Pagina 36Nederlands

Verhelpen van storingen Vervormd geluid – Controleer of het volume van de audiobron/ hoofdtelefoon niet te hard staat. Zet het volume zachter. – De zender is te ver verwijderd. Ga dichter in de buurt van de zender. – Interferentie van tl-lampen / andere radiobronnen. Verplaats de zender of de hoofdtelefoon / wijzig het kanaal van de zender. – Gebruik de zender HC8352. Door de geavanceerde technologieën die gebruikt werden bij de hoofdtelefoon HC8355 kan het zijn dat bepaalde zenders die reeds ingebouwd zijn in andere apparatuur niet compatibel zijn met de hoofdtelefoon HC8355. Onderhoud – Als u de hoofdtelefoon gedurende langere tijd niet zult gebruiken, verwijder dan de batterijen om te voorkomen dat ze gaan lekken waardoor corrosie ontstaat. – Vervang de batterijen enkel door NiCd-batterijen, type LR03/AAA (bij voorkeur Philips). – Houd de hoofdtelefoon uit de buurt van warmtebronnen. Bescherm dit apparaat tegen felle zon, stof, vocht, regen en mechanische schokken. – Maak de hoofdtelefoon of de zender niet schoon met alcohol, verdunner of middelen op basis van benzine. U kunt de apparaten schoonmaken met een licht bevochtigde zeemlap. – Gebruik geen schoonmaakmiddelen die alcohol, spiritus, ammonia of schuurmiddel bevatten want die kunnen de apparaten beschadigen. Bescherm uw gehoor! Langdurig gebruik aan een hoog volume kan blijvend letsel aan uw gehoor veroorzaken. XP SBC HC 8350/00-1 11-06-2001 10:48 Pagina 37Europese Voorschriften Dit product is ontworpen,getest en gefabriceerd volgens de Europese R&TTE-richtlijn 1999/5/EC. Conform deze richtlijn kan het product in de volgende landen voor service aangeboden worden: R&TTE-richtlijn 1999/5/EC B ✔ DK ✔ E ✘ GR ✘ F ✔

IRL ✔ I ✘ L ✔ NL ✔ A ✔

P ✔ SU ✔ S ✔ UK ✔ N ✔ D ✔ CH ✔ Dit product voldoet aan de Class 3-richtlijn zoals vastgelegd in ETS 300 445. Nederlands Systeem: Radiofrequent (RF) Zendfrequentie: Kanaal 1: 863.5 MHz (Zender HC8352 ) Kanaal 2: 864.5 MHz Zendfrequentie: 863.2 tot 864.7 MHz (Handmatig afstemmen) (Hoofdtelefoon HC8355) Modulatie: Frequentiemodulatie (FM) Zendvermogen: <10m Watt Effectief zendbereik: tot 100 meter, omni-directioneel (360º) Ingangsniveau: 200 mVrms (1 kHz sinusgolf ) Voeding – zender: 12Volt / 200 mA DC, middenpen plus Voeding – hoofdtelefoon: 2 x LR03 (AAA) batterijen (NiCd) Frequentiebereik (Hoofdtelefoon): 10 – 19,000 Hz Signaal/ruis-verhouding: > 55 dB (1 kHz sinusgolf,A-gewogen) Vervorming: < 0.5% THD Kanaalscheiding: > 30 dB Technische gegevens Voorschriften
