HASZNÁLATI ÚTMUTATÓ HC8355 PHILIPS

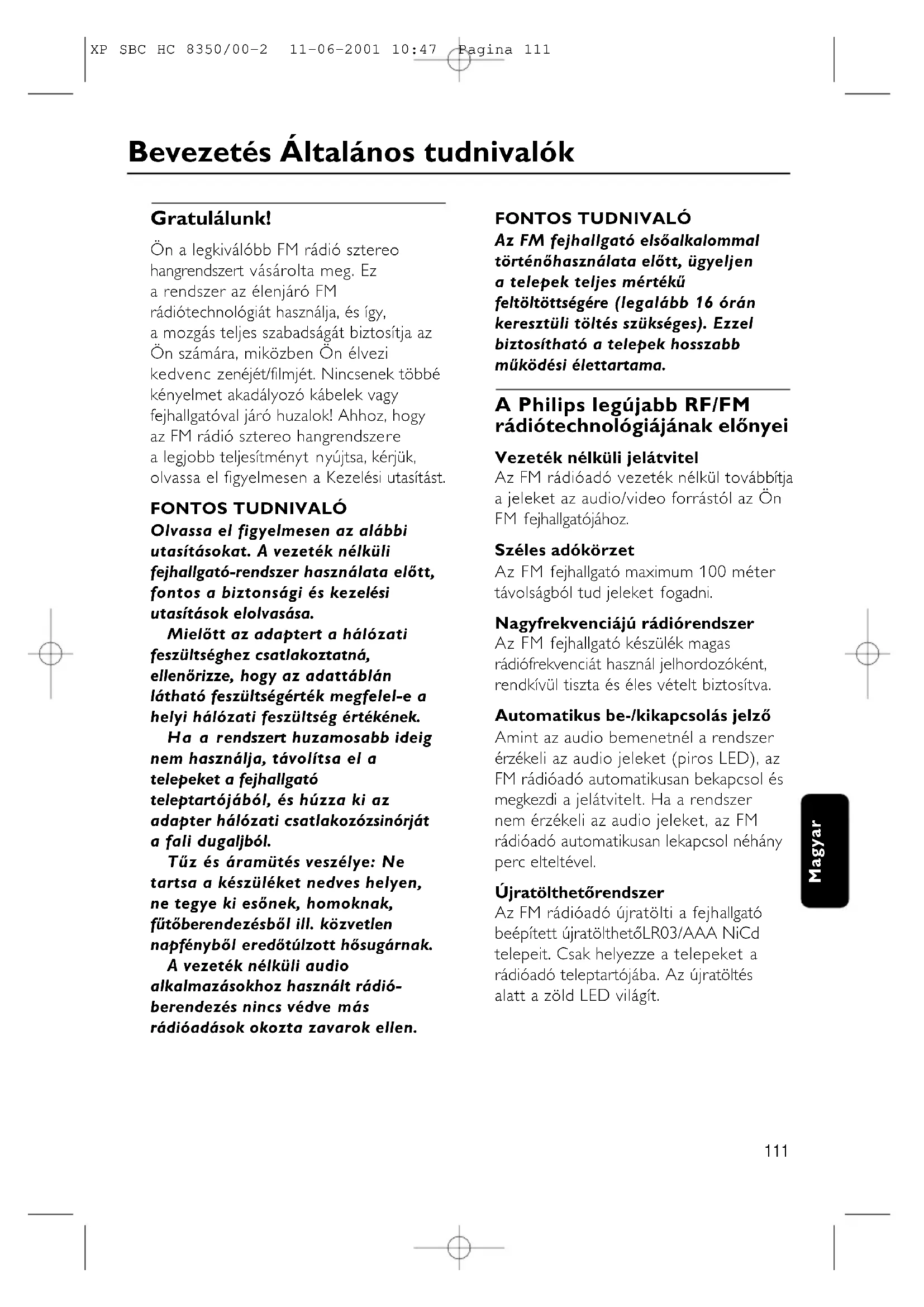

Bevezetés Általános tudnivalók
Gratulálunk!
Ön a legkiválóbb FM rádió sztereo hangrendszert vásárolta meg. Ez a rendszer az élenjáró FM rádiótechnológiát használja, és így, a mozgás teljes szabadságát biztosítja az Ön számára, miközben Ön élvezi kedvenc zenéjét/filmjét. Nincsenek többé kényelmet akadályozó kábelek vagy fejhallgatóval járó huzalok! Ahhoz, hogy az FM rádió sztereo hangrendszere a legjobb teljesítményt nyújtsa, kérjük, olvassa el figyelmesen a Kezelési utasítást.
FONTOS TUDNIVALÓ
Olvassa el figyelmesen az alábbi utasításokat. A vezeték nélküli fejhallgató-rendszer használata előtt, fontos a biztonsági és kezelési utasítások elolvasása.
Mielött az adaptert a hálózati feszültséghez csatlakoztatná, ellenőrizze, hogy az adattáblán látható feszültségérték megfelel-e a helyi hálózati feszültség értékének.
Ha a rendszert huzamosabb ideig nem használja, távolítsa el a telepeket a fejhallgató teleptartójából, és húzza ki az adapter hálózati csatlakozózsinórját a fali dugaljból.
Tüz és áramütés veszélye: Ne tartsa a készüléket nedves helyen, ne tegye ki esőnek, homoknak, fütöberendezésböl ill. közvetlen napfényböl eredötúlzott hősugárnak.
A vezeték nélküli audio alkalmazásokhoz használt rádió- berendezés nincs védve más rádióadások okozta zavarok ellen.
FONTOS TUDNIVALÓ
Az FM fejhallgató elsőalkalommal történőhasználata előtt, ügyeljen a telepek teljes mértékű feltöltöttségére (legalább 16 órán keresztüli töltés szükséges). Ezzel biztosítható a telepek hosszabb működési élettartama.
A Philips legújabb RF/FM rádiótechnológiájának előnyei
Vezeték nélküli jelátvitel
Az FM rádióadó vezeték nélkül továbbítja a jeleket az audio/video forrástól az Ön FM fejhallgatójához.
Széles adókörzet
Az FM fejhallgató maximum 100 méter távolságból tud jeleket fogadni.
Nagyfrekvenciájú rádiórendszer
Az FM fejhallgató készülék magas rádiófrekvenciát használ jelhordozóként, rendkívül tiszta és éles vételt biztosítva.
Automatikus be-/kikapcsolás jelző
Amint az audio bemenetnél a rendszer érzékeli az audio jeleket (piros LED), az FM rádióadó automatikusan bekapcsol és megkezdi a jelátvitelt. Ha a rendszer nem érzékeli az audio jeleket, az FM rádióadó automatikusan lekapcsol néhány perc elteltével.
Újratölthetőrendszer
Az FM rádióadó újratölti a fejhallgató beépített újratölthetőLR03/AAA NiCd telepeit. Csak helyezze a telepeket a rádióadó teleptartójába. Az újratöltés alatt a zöld LED világít.
Általános tudnivalók Kezelőgombok
Könnyű jelátvitel
Az FM fejhallgató képes a rádióadótól érkezőjelek vételére még akkor is, ha olyan akadályok állnak a jelek útjában, mint ajtó, ablak vagy fal.
Több fejhallgató egy rádióadóval
Egyetlen rádióadóval több fejhallgató és/vagy vezeték nélküli hangszóró is használható, ha azok képesek: - a 864 MHz sávban működni - 19 kHz pilotfrekvencia detektálására.
A kompatibilitás meghatározásához, kérjük, tekintse át a berendezés elektromos műszaki jellemzőit.
Alaptartozékok
Ez az FM fejhallgató-rendszer az alábbi tartozékokkal rendelkezik:
1 × SBC HC8352 FM rádióadó
1 × SBC HC8355 FM fejhallgató
1 × SBC CS030/00 12 Volt/200 mA AC/DC adapter
2 x Újratölthetőtelepek LR03/AAA (NiCd), 550 mAh
1 x 3,5 mm-e és 6,3 mm-es variálható sztereo adapter dugasz
1 x antennahuzal-vezetõ
Rádióadó (1-es ábra)
1 Újratöltés jelző – Az újratöltés alatt a zöld LED világít. A teljesen kimerült telepek teljesen feltöltődnek 16 órán belül.
2 Teljesítményjelző – kigyullad, amikor a rendszer audio jeleket észlel az audio bemenetnél.
3 Újratöltő teleptartó – csak helyezze a telepeket a rádióadó teleptartójába. Az újratöltés alatt a zöld LED világít.
4 DC feszültség – csatlakoztassa a rádióadót a 12 Volt/200 mA AC/DC adapterhez
5 3,5 mm-es sztereo fejhallgató audio bemenet – az Ön FM rádióadójának egy audio forráshoz való csatlakoztatására szolgál
6 Csatornakapcsoló – legjobb vételhez válassza a 2 csatorna egyikét. Első opcióként az 1-es csatorna választását javasoljuk.
7 Kapcsolópanel
Fejhallgató (2-es ábra)
8 Teljesítményjelző – használat esetén világít.
9 Be-/kikapcsolás – a fejhallgató be-/kikapcsolásához nyomja a gombot on/off helyzetbe.
10 Teleptartó – távolítsa el a fülpárnákat, vegye ki a telepeket, majd tegye be újratöltés végett a rádióadó újratöltőteleptartójába.
11 Hangerőszint – állítsa be a hangerőt a lehallgatás kívánt szintjére.
12 Hangolás – addig forgassa a hangológombot, amíg a legtisztább jelet kapja.
Üzembe helyezés
Rádióadó tápellátása
FONTOS TUDNIVALÓ
Csak Philips SBC CS030/00 12 Volt/200 mA AC/DC adaptert használjon.
1 Ügyeljen arra, hogy az adapter névleges feszültsége megfeleljen a helyi hálózati feszültség értékének.
2 Csatlakoztassa az AC/DC adapter DC konnektorát a rádióadó hátulján lévő 12 Volt DC bemenethez.
3 Csatlakoztassa a 12 Volt/200 mA AC/DC adaptert a hálózati tápfeszültséghez.
- Mindig válassza le az AC/DC adaptert, ha a rádióadót huzamosabb ideig nem használja.
4 Helyezze az antennát a rádióadó tetején lévőfuratba. Ügyeljen arra, hogy az antennahuzal-vezetőmegfelelően vezesse a furatból kiálló antennahuzalt.
– Az antennahuzal-vezetőhelyes beillesztése javítja az adókörzetet.
Fejhallgató tápellátása
FONTOS TUDNIVALÓ
Csak újratölthető LR03/AAA NiCd telepeket használjon (lehetőleg Philips gyártmányt).
Ne használjon NiMH vagy alkáli akkumulátorokat, mert ezek káros hatással lehetnek az Ön FM rádiórendszerére!
1 Ellenőrizze, hogy az FM fejhallgatón lévőbe-/kikapcsoló gomb 'on' pozícióban legyen.
2 A fejhallgató beépített újratölthető
LR03/AAA NiCd telepeinek
újratöltéséhez nyissa ki a fejhallgató
teleptartójának fedelét. Vegye ki
a telepeket, és tegye be újratöltés végett
a rádióadó újratöltőteleptartójába.
Megjegyzés:
A teljesen kimerült elemek újratöltéséhez kb. 16 óra szükséges.
Mindig távolítsa el a telepeket, ha a fejhallgatót nem használja huzamosabb ideig.
A telepek vegyi anyagokat tartalmaznak, ezért azok megsemmisítését szakszerűen kell végezni.
Környezetvédelmi szempontok
A gyártóvállalat mellőz minden felesleges csomagolóanyagot. A vállalat mindent megtesz annak érdekében, hogy a csomagoláshoz használt anyagok könnyüszerrel két egynemű anyagot tartalmazó csoportra lehessen válogatni: karton(doboz) és polietilén.
Az Ön készüléke újra felhasználható anyagokat tartalmaz, amennyiben azt egy arra specializált vállalat szedi szét. Fontos a csomagolóanyagok, kimerült telepek és régi készülékek megsemmisítését illető helyi szabályok betartása.
Üzembe helyezés Audio csatlakozások
Fejhallgató telepeinek cseréje (3-es ábra)
FONTOS TUDNIVALÓ
Csak újratölthető LR03/AAA NiCd telepeket használjon (lehetőleg Philips gyártmányt).
Ne használjon NiMH vagy alkáli akkumulátorokat, mert ezek káros hatással lehetnek az Ön FM rádiórendszerére!
1 Távolítsa el a fülpárnákat.
2 Vegye ki a telepeket és szakszerűen semmisítse meg azokat.
3 Helyezze be az új telepeket. Csak LR03/AAA NiCd telepeket használjon (lehetőleg Philips gyártmányt).
4 Ügyeljen arra, hogy a telepek a teleptartóban feltüntetett jelnek megfelelően legyenek behelyezve.
5 Tegye vissza a fülpárnákat a fülhallgatóvázra.
FONTOS TUDNIVALÓ
Kérjük, ügyeljen arra, hogy az FM fejhallgató elsőalkalommal történőhasználata előtt a telepek teljes mértékben fel legyenek töltve (kb. 16 óra). Ezzel biztosítható a telepek hosszabb működési élettartama.
Az FM rádióadónak egy audio forrás fejhallgató kimenetéhez történőcsatlakoztatása (5-es ábra)
1 Csatlakoztassa a sztereo audio kábel 3,5 mm sztereo dugaszát egy audio forrás (pl. TV, Hi-Fi vagy PC) fejhallgató kimenetéhez.
- Abban az esetben, ha az audio forrása egy 6,3 mm fejhallgató kimenettel rendelkezik, használja a mellékelt 3,5 mm-es és 6,3 mm-es sztereo adapter Jack-dugaszt.
2 Kapcsolja be az audio hangforrást és lassan növelje az audio forrás hengerejét. Az audio jelek vétele esetén, a rádióadó teljesítményjelzőpiros LED-je világít.
3 Kapcsolja be a fejhallgatót. Ha a fejhallgató nincs rendesen a vevőhöz hangolva, lehet, hogy a fejhallgatón keresztül sistergőhangot hall.
4 Hangoláshoz addig forgassa a hangológombot, amíg a legtisztább jelet
5 A fejhallgatón lévőhangerőszabályzóval állítsa be a hangerőszintet a kívánt szintre.
Alapvetölépések
Amikor az FM rádióadót egy audio forrás fejhallgató kimenetéhez csatlakoztatja;
1 Kapcsolja be az audio hangforrást, és lassan növelje az audio forrás hangerőszintjét. Az audio jelek vétele esetén, a rádióadó teljesítményjelzőpiros LED-je világít.
2 Kapcsolja be a fejhallgatót. Ha a fejhallgató nincs rendesen a vevőhöz hangolva, lehet, hogy a fejhallgatón keresztül sistergőhangot hall.
3 Hangoláshoz addig forgassa a hangológombot, amíg a legtisztább jelet
4 A fejhallgatón lévőhangerőszabályzóval állítsa be a hangerőszintet a kívánt szintre.
Hibakeresés
Hiba felmerülése esetén, mielött a készüléket szervizbe vinné, először ellenőrizze az alábbi pontokban leírtakat.
Amennyiben az alábbi javaslatok alapján nem tudja orvosolni a hibát, forduljon a kereskedőhöz vagy a szervizközponthoz.
FIGYELMEZTETÉS: Semmi körülmények közt ne próbálja maga javítani a készüléket, mivel ezzel érvényteleníti a garanciát.
Probléma Teendő
Nincs hang – Ellenőrizze, hogy az AC/DC adapter
csatlakozójának dugasza teljes mértékben be van-e nyomva az AC fali csatlakozóaljzatba és hogy a DC csatlakozódugasz megfelelően illeszkedik-e a rádióadó hátsó lapján elhelyezkedő12 Voltos DC bemenetbe.
– Ellenőrizze, hogy a fejhallgató on/off kapcsolója az 'on' helyzetben legyen.
– A fejhallgató telepei kimerülőben vannak. Távolítsa el a fülpárnákat. Vegye ki a telepeket, majd tegye be újratöltés végett
a rádióadó újratöltőteleptartójába.
(Lásd a Fejhallgató tápellátása c. részt).
– Ellenőrizze, hogy az audio forrás fel van-e kapcsolva és audio csatornára van-e hangolva.
– Hangerőszint nincs beállítva. Állítsa magasabbra az audio forrás/fejhallgató hangerőszintjét.
– Állítsa be a fejhallgató hangolófrekvenciáját. Addig forgassa a hangológombot, amíg a legtisztább jelet kapja.
– Használja a HC8352 rádióadót. Lehet, hogy más berendezésekbe beépített rádióadók nem kompatibilisek a HC8355 fejhallgatóval, annak korszerű technológiája miatt.
Torz hang
– Állítsa be a fejhallgató hangolófrekvenciáját. Addig forgassa a hangológombot, amíg a legtisztább jelet kapja.
– Állítsa be a rádióadó frekvenciáját. Ezt követően, állítsa be a 2 fejhallgató frekvenciáját úgy, hogy forgassa a hangológombot, amíg a legtisztább jelet kapja.
– Fejhallgató telepei kimerülőben vannak. Távolítsa el a fülpárnákat. Vegye ki a telepeket, majd tegye be újratöltés végett a rádióadó újratöltőteleptartójába.
(Lásd a Fejhallgató tápellátása c. részt)
Hibakeresés
| Torz hang | – Ellenőrizze, hogy nincs-e túl magasra állítva az audio forrás/fejhallgató hangerőszintje. Csökkentse a hangerőt.– A rádióadótól való távolság túl nagy. Menjen közelebb a rádióadóhoz.– Fluoreszkáló lámpák/egyéb radióforrások okozta interferencia. Helyezze a rádióadót vagy a fejhallgatót máshova / válasszon másik csatornát a rádióadón.– Használja a HC8352 rádióadót. Lehet, hogy más berendezésekbe beépített rádióadók nem kompatibilisek a HC8355 fejhallgatóval, annak korszerű technológiája miatt. |
| Karbantartás | – Ha a fejhallgatót huzamosabb ideig nem használja, távolítsa el a telepeket a szivárgás és a korrózió elkerülése végett.– A telepeket csak LR03/AAA NiCd telepekel helyettesítse (lehetőleg Philips gyármány legyen).– Ne hagyja a fejhallgatót hőforrás közelében. Ne tegye ki közvetlen napfénynek, pornak túlzott nedvességnek, esőnek vagy bármiféle mechanikai rázkódásnak.– A fejhallgató/rádióadó tisztításához ne használjon alkoholt, hígítót vagy petróleum alapú anyagokat. A készülék külsőburkolatának tisztításához használjon enyhén nedves mosóbőrt.– Ne használjon alkoholt tartalmazó ill. koptató jellegű tisztítószert, oldószert, ammóniát, mivel ezek az anyagok károsak lehetnek a burkolat felületére. |
Hallással kapcsolatos óva intés! Az állandó jellegě magas hangerő végleges károsodást okozhat hallásában.
Műszaki jellemzők
Előírások
Rendszer: Rádiófrekvenciás (RF)
Vivöfrekvencia: 1-es csatorna: 863.5 MHz
(Rádióadó HC8352) 2-es csatorna: 864.5 MHz
Vivőfrekvencia: 863.2 - 864.7 MHz (Kézi hangolás)
(Fejhallgató HC8355)
Moduláció: Frekvenciamoduláció (FM)
Kisugárzott kimenő-teljesítmény: <10m Watt
Tényleges adókörzet: Max.100 méter, körsugárzó (360°)
Bemeneti szint: 200 mVrms (1 kHz színuszhullám)
Tápellátás – adó: 12Volt / 200 mA DC, középen pozitív pólussal
Tápellátás - fejhallgató: 2 x LR03 (AAA) telepek (NiCd)
Frekvenciatartomány
(Fejhallgató): 10 – 19,000 Hz
Jel-zaj viszony: > 55 dB (1 kHz szinuszhullám, A-súlyozott)
Torzítás: < 0.5% THD
Csatornaelválasztás: > 30 dB
Európai országokra vonatkozó előírások
Ezt a terméket az európai R&TTE Directive 999/5/EC követelményeinek megfelelően tervezték, tesztelték és gyártották.
Ezen követelményeknek megfelelően, a termék az R&TTE Directive 1999/5/EC által meghatározott országokban használható:
Ez a termék megfelel az ETS 300 445 direktíva Class 3 követelményeinek.
