Márka	Philips
Modell	SBCHC8540
Termék típusa	Vezeték nélküli FM fejhallgató
Technológia	Rádiófrekvencia (RF), FM moduláció
Vivőfrekvencia	1. csatorna: 863,5 MHz; 2. csatorna: 864 MHz; 3. csatorna: 864,5 MHz
Hatótávolság	Akár 100 méter, körsugárzó (360°)
Kisugárzott teljesítmény	<10 mW
Bemeneti szint	500 mV
Adapter tápegység	12 V / 200 mA egyenáram, SBC CS030/00 adapter
Fejhallgató táplálása	2 db NiMH R03/AAA újratölthető elem (SBC HB550S típus)
Elemek élettartama	Körülbelül 15 óra
Töltési idő	Körülbelül 16 óra
Frekvenciaátvitel	20 - 20 000 Hz
Jel/zaj viszony	~70 dB (A-súlyozás)
Teljes harmonikus torzítás	≤ 2%
Csatornaelválasztás	≥ 30 dB
Kompatibilitás	Más Philips vezeték nélküli FM fejhallgatókkal/hangszórókkal, 864 MHz sáv, FM moduláció, 19 kHz pilot hang
Tisztítás	Enyhén nedves szarvasbőr; kerülje az alkoholt, ammóniát vagy súrolószereket
Hallásbiztonság	Folyamatos használat magas hangerőn károsíthatja a hallást
Pótalkatrészek	SBC HB550S újratölthető elemek, SBC CS030/00 adapter
Garancia	Ne nyissa fel saját kezűleg; forduljon hivatalos viszonteladóhoz

Gyakran ismételt kérdések - SBCHC8540 PHILIPS

Hogyan kell behelyezni az elemeket a fejhallgatóba?

Távolítsa el a bal fülpárnát, helyezzen be két NiMH AAA újratölthető elemet (Philips SBC HB550S típus) a polaritásnak megfelelően, majd tegye vissza a fülpárnát.

Hogyan kell feltölteni a fejhallgatót?

Helyezze a fejhallgatót a töltőállomásra, ügyelve az érintkezők illeszkedésére. A CHARGING jelzőfény világítani kezd. A teljes töltési idő körülbelül 16 óra.

Hogyan csatlakoztassam a adót egy audioforráshoz?

Használja a mellékelt 3,5 mm-es audiokábelt: csatlakoztassa a TV, hifi vagy PC fejhallgató kimenetéhez vagy vonalkimenetéhez (Y-kábel segítségével).

Mit tegyek, ha a fejhallgató nem kapcsol be?

Ellenőrizze, hogy az elemek megfelelően vannak-e behelyezve és fel vannak-e töltve. Nyomja meg a fejhallgató POWER gombját. Ha a probléma továbbra is fennáll, töltse fel a fejhallgatót.

Hogyan állítsam be a csatornát az interferencia elkerülése érdekében?

Használja az adón lévő csatornaválasztót (1., 2. vagy 3. csatorna). Ezután tartsa lenyomva kb. 1 másodpercig a fejhallgató AUTO-TUNING gombját a szinkronizáláshoz.

Mekkora a fejhallgató maximális hatótávolsága?

A hatótávolság szabad térben akár 100 méter, körsugárzó (360°) lefedettséggel.

Használhatok alkáli vagy NiCd elemeket?

Nem. Kizárólag a Philips rövidített burkolatú NiMH újratölthető elemeket (R03/AAA, SBC HB550S típus) használja. A NiCd vagy alkáli elemek károsíthatják a fejhallgatót.

Hogyan tisztítsam a fejhallgatót?

Használjon enyhén nedves szarvasbőrt. Ne használjon alkoholt, ammóniát vagy súrolószereket tartalmazó termékeket.

Miért nem töltődik a fejhallgató?

Győződjön meg arról, hogy a töltőállomás csatlakoztatva van, és a fejhallgató megfelelően van elhelyezve (az érintkezők illeszkednek). Ellenőrizze a hálózati adapter csatlakozását is.

Érvényteleníti a garanciát, ha kinyitom a fejhallgatót?

Igen. Soha ne nyissa fel a fejhallgatót saját kezűleg. Technikai probléma esetén forduljon a Philips viszonteladóhoz vagy egy hivatalos szervizhez.

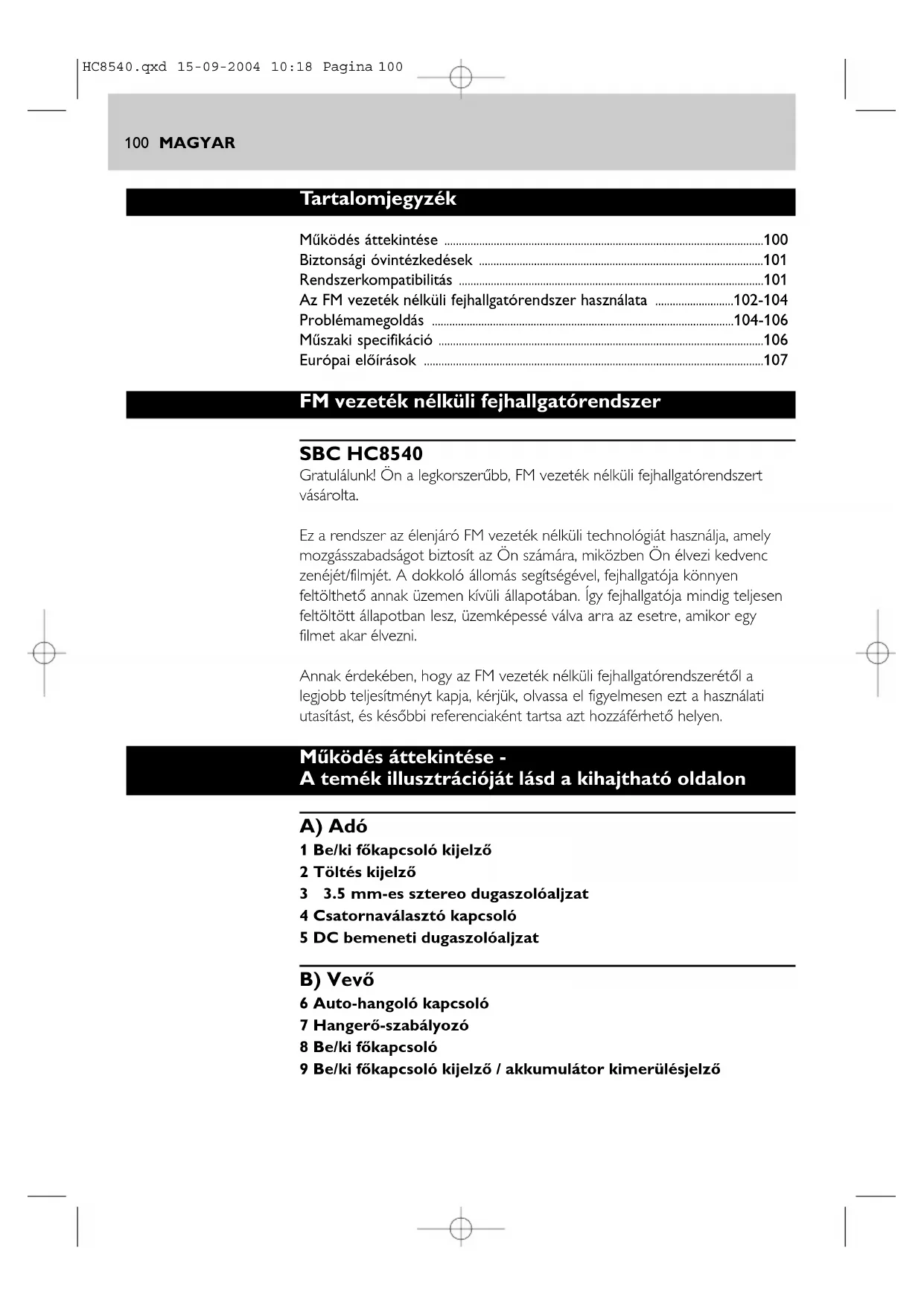

HASZNÁLATI ÚTMUTATÓ SBCHC8540 PHILIPS

Működés áttekintése 100

Biztonsági óvintézkedések 101

Rendszerkompatibilitás 101

Az FM vezeték nélküli fejhallgatórendszer használata 102-104

Problémamegoldás 104-106

Műszaki specifikáció ....106

Európai előírások 107

FM vezeték nélküli fejhallgatórendszer

SBC HC8540

Gratulálunk! Ön a legkorszerűbb, FM vezeték nélküli fejhallgatórendszert vásárolta.

Ez a rendszer az élenjáró FM vezeték nélküli technológiát használja, amely mozgásszabadságot biztosít az Ön számára, miközben Ön élvezi kedvenc zenéjét/filmjét. A dokkoló állomás segítségével, fejhallgatója könnyen feltölthető annak üzemen kívüli állapotában. Így fejhallgatója mindig teljesen feltöltött állapotban lesz, üzemképessé válva arra az esetre, amikor egy filmet akar élvezni.

Annak érdekében, hogy az FM vezeték nélküli fejhallgatórendszerétől a legjobb teljesítményt kapja, kérjük, olvassa el figyelmesen ezt a használati utasítást, és későbbi referenciaként tartsa azt hozzáférhető helyen.

Működés áttekintése -

A temék illusztrációját lásd a kihajtható oldalon

A) Adó

1 Be/ki fökapcsoló kijelző
2 Töltés kijelző
3 3.5 mm-es sztereo dugaszolóaljzat
4 Csatornaválasztó kapcsoló
5 DC bemeneti dugaszolóaljzat

B) Vevő

6 Auto-hangoló kapcsoló
7 Hangerő-szabályozó
8 Be/ki fökapcsoló
9 Be/ki főkapcsoló kijelző / akkumulátor kimerülésjelző

Fontos információ

Kérjük, olvassa el figyelmesen ezt a használati utasítást, és későbbi referenciaként tartsa azt hozzáférhető helyen. Mielőtt az FM vezeték nélküli fejhallgatórendszert használná, fontos a biztonságra és a rendszer kezelésére vonatkozó útmutató elolvasása.

Biztonsági óvintézkedések

• Tüz vagy áramütés elleni védelem: Ne tartsa a készüléket nedves helyen, ne tegye ki esünek, homoknak, fütüberendezésbül ill. közvetlen napfénybül eredű túlzott hünek!
• A v ezeték nélküli audio alkalmazásokhoz használt rádióberendezés nincs védve más rádióadások okozta zavarok ellen.
• Ne használjon olyan tisztítószert, amely alkoholt, ammóniát, benzint vagy dörzsölű jellegű anyagot tartalmaz, mert ezek tönkretehetik a külsű burkolatot! A készülék külsű burkolatát puha, enyhén megnedvesített, szöszmentes ruhával tisztítsa.
• Ha folyadék ömlene a fejhallgatórendszerre, azonnal távolítsa el az akkumulátorokat, és lépjen érintkezésbe a hivatalos márkakereskedővel.
• Ne használja ezt a terméket nedves helyen illetve víz közelében!
• Ne tegye ki a terméket túlzott hönek és közvetlen napsugárnak!
• Ne szedje szét a terméket! Technikai nehézségek esetén vigye vissza a Philips viszonteladójához.
  • N e f edje le a terméket!
• Ennek a terméknek használata kihatással lehet a nem megfelelően védett vagy érzékeny elektronikus berendezésekre. Az interferencia következtében mindkét berendezés megrongálódhat. Ezen termék használata előtt, kérjük, ellenőrizze annak hatását a környező berendezésekre.
• Hallásbiztonság! Folyamatosan nagy hangerővel történő használata végleges halláskárosodást okozhat.

Rendszerkompatibilitás

Egyetlen adóval gyakorlatilag további FM vezeték nélküli fejhallgató vagy Philips FM vezeték nélküli hangszóró használható, amennyiben azok mindegyike*:

- 864 MHz-es frekvenciasávban miködik

- u g yanazon modulációtípust használja

– képes egy 19 kHz-es pilothang detektálására

A k ompatibilitásra vonatkozó információt lásd a készülék elektromos specifikációt tartalmazó adatlapon.

Ez a nyilatkozat csak technikai szempontból értelmezendő, és ennél fogva nem képez sem garanciát, sem elkötelezettséget arra nézve, hogy az SBC HC8542 modellel kompatibilis FM vezeték nélküli fejhallgatók / hangszórók a kereskedelemben beszerezhetők.

102 MAGYAR

Az FM vezeték nélküli fejhallgatórendszer használata

FONTOS TUDNIVALÓ!

• Csak Philips SBC CS030/00 (/05 és Írország esetén) 12V/200mA AC/DC adaptert használjon.
• Csak Philips, rövid szigetelőköpennyel bíró, újratölthető NiMH akkumulátorokat használjon (R03/AAA, típusszám: SBC HB550S, alkatrészszám 996500015757).
• Ne használjon NiCd vagy alkáli akkumulátort, mivel ezek megrongálhatják az FM vezeték nélküli fejhallgatórendszert.

Akkumulátorok behelyezése/cseréje

1 Csavarja le és távolítsa el a bal oldali fajhallgatópárnát.

NIMH SBC HB550S X

2 Helyezze az újratölthető akkumulátorokat az akkutartóba.

Csak Philips, rövid szigetelőköpennyel bíró, újratölthető NiMH akkumulátorokat használjon (R03/AAA, típusszám: SBC HB550S, alkatrészszám 996500015757).

大容量 小容量

3 Ügyeljen arra, hogy az akkumulátorokat a gravírozott polaritásjelnek megfelelően helyezze az akkutartóba.

Minden esetben távolítsa el az akkumulátorokat, ha a fejhallgatót nem áll szándékában huzamosabb időn át használni.

4 Helyezze vissza a helyére a bal oldali fajhallgatópárnát.

Az adó beállítása

5 Ügyeljen arra, hogy az adapternek a típuslemezen megjelölt névleges feszültsége megegyezzen a helyi hálózat feszültség értékével.
6 Csatlakoztassa a 12 Volt/ 200mA AC/DC adapter DC kimeneti csatlakozóját az adó hátulján lévő DC 12V bemeneti dugaszolóaljzathoz.
7 Csatlakoztassa a 12 Volt/200mA AC/DC adaptert a hálózati csatlakozóaljzathoz.

Minden esetben távolítsa el az adaptert a hálózati csatlakozóaljzatból, ha az adót nem áll szándékában huzamosabb időn át használni.

A f ejhallgató akkumulátorainak feltöltése

8 Helyezze a fejhallgatót a dokkoló állomásra, ügyelve arra, hogy az adó akkumulátortöltő csapja és a fejhallgató pontosan egymásra illeszkedjen. A CHARGING töltés kijelző automatikusan jelzi a töltés kezdetét. Ugyanezen időben a fejhallgató automatikusan kikapcsol (a POWER be/ki főkapcsoló kijelző kialszik). Amikor a töltés befejeződött (kb. 16 órát vesz igénybe), a zöld CHARGING automatikusan szintén kikapcsol.

FONTOS TUDNIVALÓ!

- A feltöltést végző dokkoló állomás nem továbbít hagfrekvenciás jelet a töltés során.

FIGYELEM!

- Az FM vezeték nélküli fejhallgató első alkalommal történő használatakor ügyeljen az akkumulátorok legalább 16 órán át történt feltöltöttségére. Ezáltal az akkumulátorok élettartama jelentős mértékben meghosszabbítható. - Ez a termék eleget tesz a legújabb biztonsági előírásoknak. Az akkumulátorok feltöltését csak a mellékelt dokkoló állomáson (SBC HC8542) végezze, vagy más töltőberendezés használata esetén, ügyeljen annak teljes kompatibilitására.

Audio csatlakozás

9 Csatlakoztassa az audio kábel egyik végét (3,5 mm sztereo csatlakozódugó) az adó 3,5 mm-es sztereo dugaszolóaljzatához.

10 Csatlakoztassa az audio kábel másik végét (3,5 mm) vagy: a) Egy hangforrás fejhallgató kimenetéhez, mint pl. TV, HiFi vagy PC Állítsa a hangforrás hangerejét egy elfogadható szintre, modjuk a maximum hangerő 25%-ára.

- Amennyiben hangforrása egy 6,3 mm fejhallgató kimenettel rendelkezik, úgy használja a készülékhez mellékelt 3,5 mm - 6,3 mm sztereo adapter dugót.

FONTOS TUDNIVALÓ!

- Bizonyos TV-k esetében, a fejhallgató kimeneti hangerőszintje csak a T V képernyömenü megjelenítése után állítható be.

b) Egy hangforrás sorkimenetéhez, mint a REC OUT vagy LINE OUT (a mellékelt Y-kábellel).

- Ellenőrizze, hogy a piros RCA dugó (jobb csatorna) a hangforrás jobb csatornájához (piros) legyen csatlakoztatva.

- Ellenőrizze, hogy a fehér RCA dugó (bal csatorna) a hangforrás bal csatornájához (fehér) legyen csatlakoztatva.

- Azon esetben, ha a hangforrás rendelkezik egy állítható RCA kimenő teljesítményszinttel, állítsa a hangeröt a még elfogadható legmagasabb, torzulásmentes szintre.

11 Kapcsolja be a hangforrást, és lassan kezdje növelni annak hangerőszintjét. Hangfrekvenciás jelek vételekor az adó POWER be/ki (főkapcsoló) kijelző kigyullad.

12 Kapcsolja be a POWER be/ki főkapcsolót a fejhallgatón. A P O WER be/ki kijelző automatikusan kigyullad.

13 Az adó megfelelő csatornájára történő hangoláshoz, kb. 1 másodpercig tartsa benyomva az AUTO-TUNING gombot a fejhallgatón. A f ejhallgató automatikusan az adóra hangol.

14 Amennyiben más adók interferenciát okoznának, állítson az adó adatátviteli csatornáján, majd ismételje meg a fejhallgatónak az adóhoz történő hangolása 13. lépését.

15 Állítsa be a hangerőt a fejhallgatón a kívánt szintre.

FONTOS TUDNIVALÓ!

- Kerülje a hangerőszint hangforrásnál történő állítását, mivel a túl alacsony bemeneti hangerőszint a hangminőség romlását okozhatja.

Problémamegoldás

Egy hiba felmerülése esetén, ellenőrizze az alább felsorolt pontokat! Ha a felsorolt javaslatok alapján nem tudja megoldani a problémát, akkor lépjen érintkezésbe a vevőszolgálattal (lásd „Segítségnyújtás") vagy forduljon a forgalmazóhoz! Soha ne próbálja önmaga megjavítani a készüléket, mert ezzel a garancia érvényét vesztheti! Először ellenőrizze a kábeleket, és győződjön meg arról, hogy azok megfelelően vannak-e csatlakoztatva.

Probléma Lehetséges okok Teendő

Fejhallgató nem töltödik fel behelyezése/cseréje" c. rész	Nincs az akkumulátor behelyezve Kövesse az „Akkumulátorok 1 - 4 l ép éseit.
	Rossz az akkumulátor orientációja Helyezze be újra az akkumulátorokat a gravírozott polaritásjelnek megfelelően.
	Nincs áramellátás Ellenőrizze, hogy a dokkoló állomás csatlakoztatva van-e egy adapteren keresztül a hálózati áramforráshoz, majd kövesse az 5 - 7 lépéseket.
	A dokkoló állomás töltőcsapja nem érintkezik a fejhallgató fém lemezével Helyezze a fejhallgató újra a dokkoló állomáson kijelölt helyre, ügyelve arra, hogy a CHARGING töltés kijelző világítson.
	A fejhallgatót nem a megfelelő irányban helyezte a dokkoló állomásra Helyezze a fejhallgatót a megfelelő irányba.
Nincs hang/torz hang A P O WER be/ki kijelző automatikusan	Fejhallgató ki van kapcsolvaNyomja be a POWER be/ki gombot.jelzi a fejhallgató bekapcsolt állapotát.
	Nincs akkumulátor a fejhallgatóban Kövesse az „Akkumulátorok behelyezése/cseréje" c. rész 1 - 4 lépéseit.
	Rossz az akkumulátor orientációja Helyezze be újra az akkumulátorokat a gravírozott polaritásjelnek megfelelően.
	Nincs áramellátás az adó Ügyeljen arra, hogy a dokkolóállomás (dokkoló állomás) fele egy adapteren keresztül csatlakozzon a hálózati áramforráshoz, majd kövesse az 5 - 7 lépéseket.
	Akkumulátor kimerülőben van A rendszer újratöltéséhez kövesse az 5 - 7 lépéseket.
	Hangforrás nincs bekötve Ügyeljen arra, hogy hangforrásának audio kimenete csatlakoztatva legyen az adó 3,5 mm-es bemeneti dugaszolóaljzatához. Kövesse a 9 - 1 2 lépéseket.
	Hangforrás ki van kapcsolva Kapcsolja be a hangforrást.
	Hangerő túl alacsonyra van állítva Állítsa be a hangerőt a hangforráson vagy a fülhallgatón. Hallásbiztonság: Folyamatosan nagy hangerővel történő használata végleges halláskárosodást okozhat.
	Hangteljesítmény szintje alacsony Amennyiben a hangforrás rendelkezik hangerő-szabályozóval, állítsa a hangerőt egy magasabb, torzulásmentes szintre. FONTOS TUDNIVALÓ: Bizonyos TV-k esetében, a f ejhallgató kimeneti hangerőszintje csak a TV képernyőmenü megjelenítése után állítható be.
	Fejhallgató nincs az adóhoz hangolva Nyomja be és tartsa lenyomva az AUTO-TUNING gombot kb. 1 másodpercig, melyet követően a fejhallgató automatikusan keresni fogja a lehető legjobb vételt.
	Interferencia más rádióforrásoktól 1) Változtasson az adó frekvenciacsatornáján. A legjobb vételhez, válassza ki a három opció egyikét. Első opcióként az 1-es csatornát javasoljuk. Ezt követően, a fentiek szerint válassza ki a fejhallgatón az ennek megfelelő csatornát. 2) V igye az adót/fejhallgatót máshová.

106 MAGYAR

	Vevő túl messze van az adótól	Vétel érdekében vigye azokat közelebb egymáshoz.
	Az SBC HC8542 típustól Használja a mellékelt SBC HC8542 eltérő adót használ adót. A fejlett technológia
		alkalmazása következtében, más berendezésekbe már beépített adók némelyike nem kompatibilis az SBC HC8545 fejhallgatóval.
Nincs hang (több A töltő dokkoló állomás nem Ha élvezni akarja a zenét az fejhallgató vagy Philips vezeték amikor a töltés folyamatban van. kompatibilis, más vezeték nélküli nélküli hangszóró)	továbbít hagfrekvenciás jelet	SBC HC8542 dokkoló állomással
	Ennél fogva, ez idő alatt az egyéb Philips fejhallgatók vagy vezeték nélküli hangszórók nem kapnak hangfrekvenciás jelet, még abban az esetben sem, ha kompatibilisek az SBC HC8542 dokkoló állomással.	Philips fejhallgatón vagy hangszórón be sure to remove the SBC HC8545 keresztül, ügyeljen arra, hogy az SBC HC8545 fejhallgató ne legyen a dokkoló állomáson.

Műszaki jellemzők

Adó	Rendszer:	Rádiófrekvenciás (RF)
	Moduláció:	Frekvenciamoduláció (FM)
	Ellenőrző hang:	19kHz
	Vivőfrekvencia: (/00 & /05)	1-es csatorna: 863.5MHz2-es csatorna: 864MHz3-es csatorna: 864.5MHz
	Kisugárzott kimenő-teljesítmény:	<10mW
	Tényleges adókörzet:	Max.100 méter*, körsugárzó (360°)
	Bemeneti szint:	500 mV
	Tápellátás:	12 Volt / 200 mA DC, középen pozitív pólussal; típusszám: SBC CS030/00 (/05 UK, Írország esetén)
Fejhallgató	Vételi frekvencia: (/00 & /05)	863MHz – 865MHz
	Jel-zaj viszony:	~ 70 dB (1kHz szinuszhullám, A-súlyozott)
	Torzítás:	≤ 2% THD
	Csatornaelválasztás:	≥ 30 dB
	Hangfrekvencia átviteli sáv:	20-20,000 Hz
	Tápellátás:	2 x R03/AAA újratölthető akkumulátor (Philips, NiMH, típusszám: SBC HB550S, alkatrészszám 996500015757)
	Akkumulátor üzemi időtartama:	~ 15 óra

*) Környezeti állapottól függ

Európai előírások

Ezennel, a Philips Consumer Electronics, B.U. Peripherals & Accessories kijelenti, hogy ez az FM vezeték nélküli fejhallgatórendszer (SBC HC8540) megfelel az 1999/5/EC Direktíva által előírt valamennyi követelménynek és egyéb vonatkozó rendelkezéseknek.

Ezen termék tervezése, tesztelése és gyártása az 1999/5/EC Európai R&TTE Direktíva által előírt követelményeknek megfelelően történt.

Ezen Direktíva szerint, ez a termék a következő országokban üzemeltethető:

SBC HC 8540/00

R&TTE Direktíva 1999/5/EC

B √	DK √	E √	GR √	F √
IRL ✗	I √	L √	NL √	A √
P √	SU √	S √	UK ✗	N √
D √ CH √

SBC HC 8540/05

R&TTE Direktíva 1999/5/EC

B ×	DK ×	E ×	GR ×	F ×
IRL √	I ×	L ×	NL ×	A ×
P ×	SU ×	S ×	UK √	N ×
D × CH ×

Ezen termék összhangban van az EN 301 489-1 és EN 301 489-9 előírásokban lefektetett, 3. osztály követelményeivel
