MANUAL DE UTILIZADOR SBCHC8540 PHILIPS

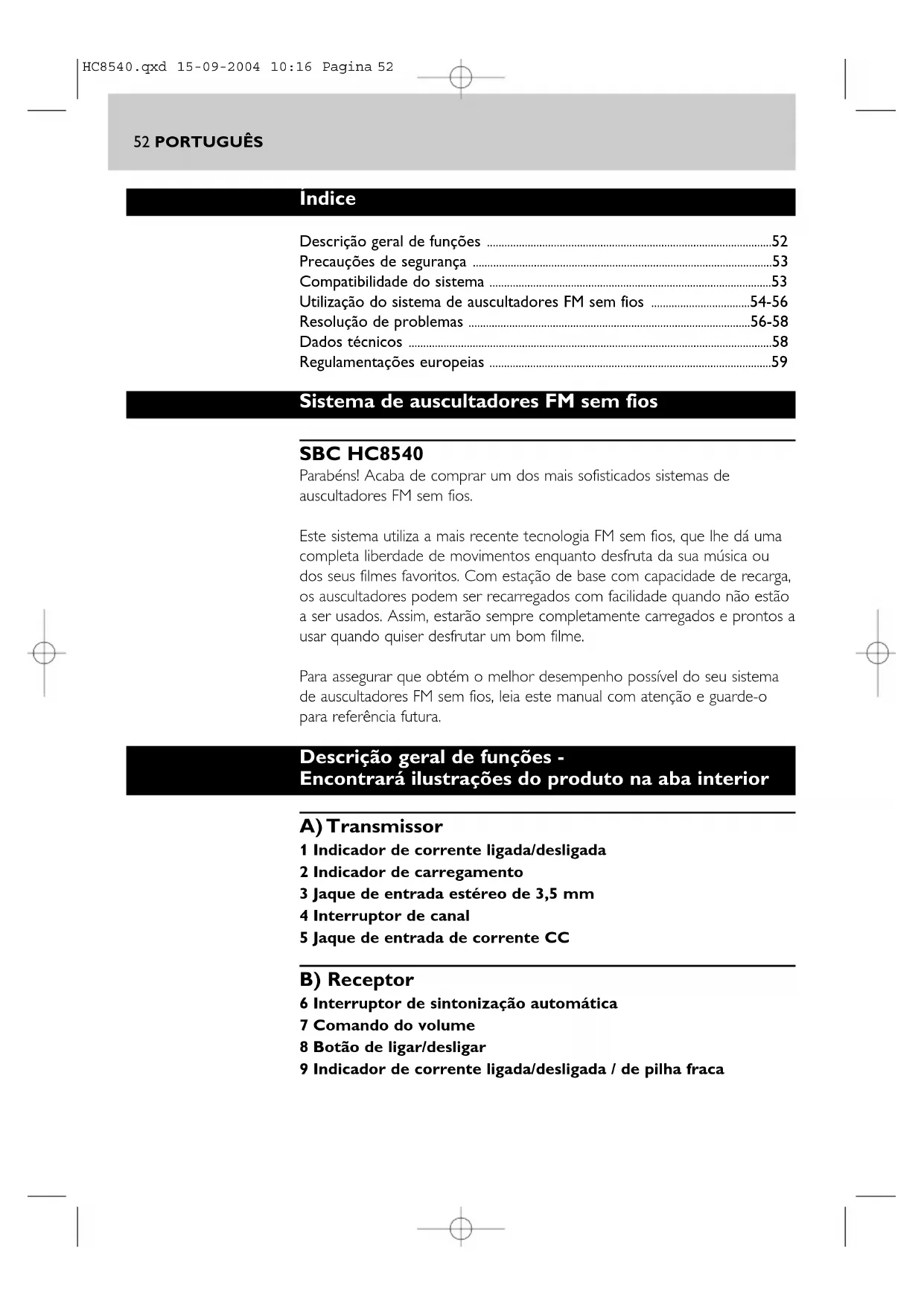

Manual de utilização

Descrição geral de funções 52

Precauções de segurança 53

Compatibilidade do sistema 53

Utilização do sistema de auscultadores FM sem fios 54-56

Resolução de problemas 56-58

Regulamentações europeias 59

Sistema de auscultadores FM sem fios

Parabéns! Acaba de comprar um dos mais sofisticados sistemas de

auscultadores FM sem fios.

Este sistema utiliza a mais recente tecnologia FM sem fios, que lhe dá uma

completa liberdade de movimentos enquanto desfruta da sua música ou

dos seus filmes favoritos. Com estação de base com capacidade de recarga,

os auscultadores podem ser recarregados com facilidade quando não estão

a ser usados. Assim, estarão sempre completamente carregados e prontos a

usar quando quiser desfrutar um bom filme.

Para assegurar que obtém o melhor desempenho possível do seu sistema

de auscultadores FM sem fios, leia este manual com atenção e guarde-o

para referência futura.

Descrição geral de funções -

Encontrará ilustrações do produto na aba interior

6 Interruptor de sintonização automática

8 Botão de ligar/desligar

9 Indicador de corrente ligada/desligada / de pilha fraca

HC8540.qxd 15-09-2004 10:16 Pagina 52PORTUGUÊS 53

Informação importante

Leia estas instruções com atenção e guarde o folheto para futura

referência. Deve ler todas as instruções relativas a segurança e utilização

antes de usar o sistema de auscultadores FM sem fios.

Precauções de segurança

• Evite incêndios ou o perigo de choque: não exponha o equipamento a

humidade, chuva, areia, ou a calor excessivo provocado por equipamento

de aquecimento ou pela luz solar directa.

•O equipamento de rádio destinado a aplicações de áudio sem fios não

está protegido contra perturbações provocadas por outros serviços de

• Não utilize quaisquer agentes de limpeza que contenham álcool, soluções

alcoólicas, amoníaco ou abrasivos, já que tais produtos poderão danificar

a caixa. Utilize uma camurça ligeiramente humedecida para limpar a caixa.

• Se entrar líquido para dentro dos auscultadores, retire imediatamente as

pilhas e consulte um concessionário autorizado.

• Não utilize este produto em locais húmidos ou perto de água.

• Não exponha o produto a calor extremo ou à luz solar directa.

• Não desmonte este produto. Em caso de dificuldades técnicas, leve-o ao

representante da Philips.

• Não tape este produto.

• Equipamento electrónico sensível ou que não tenha a protecção

adequada poderá ser afectado pela utilização deste produto.Tal

interferência pode ocasionar danos em qualquer dos equipamentos.

Queira, por favor, verificar se o equipamento circundante pode ou não

ser afectado por este produto antes de o utilizar.

• Segurança relativa à audição! A utilização contínua a um volume alto

poderá danificar permanentemente a audição.

Compatibilidade do sistema

É tecnicamente possível usar um número adicional de auscultadores FM

sem fios ou altifalantes Philips FM sem fios com um único transmissor,

desde que todos eles*:

– funcionem na banda de 864 MHz

– funcionem segundo o mesmo esquema de modulação

– consigam detectar um tom piloto de 19 KHz

Queira consultar as folhas de especificações eléctricas dos aparelhos para

confirmar a compatibilidade.

Esta declaração deve ser interpretada apenas de um ponto de vista

técnico e não constitui, portanto, qualquer garantia ou obrigação

relativamente à disponibilidade comercial de auscultadores/

altifalantes FM sem fios específicos compatíveis com o SBC HC8542.

HC8540.qxd 15-09-2004 10:16 Pagina 5354 PORTUGUÊS Utilização do sistema de auscultadores FM sem fios

• Utilize apenas o transformador Philips SBC CS030/00

(/05 para o Reino Unido e Irlanda) CA/CC de 12V/200mA.

• Utilize apenas pilhas Philips NiMH recarregáveis de isolamento

mais curto (R03/AAA, número de identificação: SBC HB550S,

número de peça 996500015757).

• Não utilize pilhas NiCd nem pilhas alcalinas, já que tais pilhas

poderão danificar o sistema de auscultadores FM sem fios.

Colocar/substituir as pilhas

1 Desaparafuse e desmonte a almofada do ouvido esquerdo dos

2 Coloque as pilhas recarregáveis no respectivo compartimento.

Utilize apenas pilhas Philips NiMH recarregáveis de isolamento mais curto

(R03/AAA, número de identificação: SBC HB550S, número de peça

3 Certifique-se de que as pilhas ficam correctamente colocadas, de acordo

com o símbolo de polaridade gravado no respectivo compartimento.

Tire sempre as pilhas dos auscultadores se eles vão estar muito tempo sem

4 Volte a montar a almofada do ouvido esquerdo no lugar.

Instalação do transmissor

5 Certifique-se de que a tensão nominal do transformador indicada na

placa de tipo corresponde à da rede de alimentação.

6 Ligue o conector de saída de corrente CC do transformador CA/CC de

12 Volts/200mA ao jaque de entrada de corrente DC 12V que se

encontra na parte de trás do transmissor.

7 Ligue o transformador CA/CC de 12 Volts/200mA à tomada da parede.

Desligue sempre o transformador da tomada da parede se vai estar muito

tempo sem usar o transmissor.

Carregar os auscultadores

8 Coloque os auscultadores na estação de base com capacidade de recarga

e certifique-se de que os pinos de carregamento do transmissor e o

contacto de carregamento dos auscultadores estão bem alinhados.

A luz indicadora CHARGING acenderá automaticamente a indicar que está

a ser feito o carregamento. Ao mesmo tempo, os auscultadores desligar-se-

ão automaticamente (ou seja, o indicador POWER apagar-se-á).

Quando o carregamento terminar (leva aproximadamente 16 horas), a luz

verde indicadora CHARGING apagar-se-á também automaticamente.

HC8540.qxd 15-09-2004 10:16 Pagina 54IMPORTANTE!

• A estação de base com capacidade de recarga não transmite sinais

de áudio quando o carregamento se encontra activado.

• Antes de usar os auscultadores FM pela primeira vez, certifique-se

de que as pilhas são completamente carregadas por um período

de pelo menos 16 horas.

Isto garantirá uma maior duração das pilhas.

• Este produto obedece às mais recentes regulamentações relativas

a segurança. Para carregar as pilhas, utilize apenas a estação de

base fornecida (SBC HC8542) ou um carregador totalmente

9 Ligue uma extremidade do cabo de áudio (ficha estéreo de 3,5 mm) ao

jaque de entrada estéreo de 3,5 mm do transmissor.

10 Ligue a outra extremidade do cabo estéreo de 3,5 mm a uma das

a) À saída de auscultadores de uma fonte de áudio, como uma TV, um

Ajuste o nível de volume da fonte de áudio para um nível fixo

razoavelmente alto, por exemplo 25% do nível máximo.

• Caso a fonte de áudio possua uma saída de auscultadores de

6,3 mm, utilize a ficha adaptadora estéreo de 3,5 mm para

• Com alguns televisores, o nível de saída do jaque de auscultadores

só pode ser regulado depois de aceder ao menu OSD do televisor.

b) À saída de linha de uma fonte de áudio, como REC OUT ou LINE OUT (utilizando o cabo Y fornecido).

• Verifique se a ficha RCA vermelha (canal direito) está ligada ao canal

direito (vermelho) da fonte de áudio.

• Verifique se a ficha RCA branca (canal esquerdo) está ligada ao canal

esquerdo (branco) da fonte de áudio.

• Se a fonte de áudio possui um nível de saída RCA ajustável, ajuste

o nível de saída para o nível mais alto aceitável, sem distorção.

11 Ligue a fonte de áudio e levante cuidadosamente o volume dessa fonte.

O indicador POWER do transmissor acende quando são recebidos sinais.

12 Ligue o botão POWER dos auscultadores.

O indicador POWER acenderá automaticamente.

HC8540.qxd 15-09-2004 10:16 Pagina 5556 PORTUGUÊS

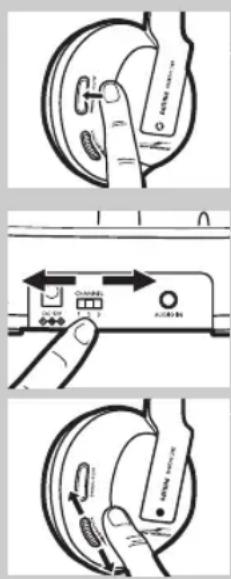

13 Pressione e fixe o botão AUTO-TUNING nos auscultadores durante

aproximadamente 1 segundo para sintonizar o canal de transmissão

Os auscultadores sintonizarão automaticamente o transmissor.

14 Caso tenha havido interferência de transmissores vizinhos, ajuste o canal

de transmissão do transmissor e repita o passo 13 para sintonizar os

auscultadores para o transmissor.

15 Ajuste o volume dos auscultadores para o nível de escuta desejado.

• Evite ajustar o nível de volume de escuta na fonte de áudio já que

isso poderá comprometer a qualidade do áudio em níveis de

entrada demasiado baixos.

Resolução de problemas

Em caso de anomalia, verifique primeiro os pontos a seguir indicados. Se

não conseguir resolver um problema seguindo estas sugestões, contacte a

linha de ajuda (veja "Necessita de ajuda?") ou consulte o seu revendedor.

Nunca tente abrir você mesmo o aparelho, já que tal iria invalidar a garantia.

Verifique primeiro todos os cabos para ter a certeza de que estão

correctamente ligados.

Problema Causa possível Solução

Os auscultadores Não há pilhas colocadas Siga as instruções 1 a 4 relativas a

não carregam ‘Colocar/substituir as pilhas’

Orientação incorrecta das pilhas Mude a posição das pilhas,

colocando-as de acordo com o

símbolo de polaridade gravado.

Não há alimentação de corrente Certifique-se de que a estação de

base está ligada à alimentação da

rede através de um transformador e

siga as instruções 5 a 7.

O pino de carregamento da Encaixe os auscultadores no lugar e

estação de base não está em certifique-se de que a luz indicadora

contacto com a placa metálica CHARGING está acesa.

Orientação incorrecta dos Coloque os auscultadores com a

auscultadores na base de orientação correcta.

Não há som/ som Corrente desligada dos Carregue no botão POWER.

com distorção auscultadores A luz indicadora POWER acende

automaticamente a indicar que os

auscultadores estão ligados.

HC8540.qxd 15-09-2004 10:16 Pagina 56Não há pilhas colocadas Siga as instruções 1 a 4 relativas a

‘Colocar/substituir as pilhas’

Orientação incorrecta das pilhas Mude a posição das pilhas,

colocando-as de acordo com o

símbolo de polaridade gravado.

Não há alimentação de Certifique-se de que a estação de

corrente para o transmissor base está ligada à alimentação da

rede através de um transformador e

siga as instruções 5 a 7.

As pilhas estão a ficar fracas Siga as instruções 5 a 7 para

recarregar o sistema.

A fonte de áudio não está ligada Certifique-se de que a saída de áudio

da fonte de áudio está ligada ao

jaque de entrada de 3,5 mm do

transmissor. Siga as instruções 9 a 12.

A fonte de áudio está desligada Ligue a fonte de áudio.

Nível do volume demasiado baixo Ajuste o nível do volume da fonte de

áudio ou dos auscultadores.

Segurança relativa à audição: A

utilização contínua a um volume alto

poderá danificar permanentemente a

Baixo nível de saída do áudio No caso de fontes de áudio com

nível de saída regulável, regule o nível

de saída para um nível mais alto e

sem distorção. IMPORTANTE:

Com alguns televisores, o nível de saída

do jaque de auscultadores só pode ser

regulado depois de aceder ao menu

Auscultadores não sintonizados Pressione e fixe o botão AUTO-

para o transmissor TUNING durante aproximadamente

1 segundo e os auscultadores

procurarão automaticamente a

melhor recepção possível.

Interferência de outras 1) Mude o canal de frequência do

fontes de rádio transmissor. Seleccione 1 das 3

opções para obter a melhor

recepção possível.Aconselhamos a

selecção do canal 1 como primeira

opção.Ajuste a seguir o canal de

sintonização dos auscultadores

conforme descrito acima.

2) Desloque o transmissor ou os

auscultadores para outro lado.

O receptor está demasiado Aproxime-os para uma melhor

afastado do transmissor recepção.

HC8540.qxd 15-09-2004 10:16 Pagina 5758 PORTUGUÊS Está a ser usado um transmissor Utilize o transmissor SBC HC8542

diferente do SBC HC8542 fornecido.Alguns transmissores já

incorporados noutro equipamento

poderão não ser compatíveis com os

auscultadores SBC HC8545 devido à

tecnologia avançada que estes utilizam.

Não há som A estação de base com capacidade Se desejar ouvir música com outros

(auscultadores de recarga não transmite sinais de auscultadores ou altifalantes Philips

múltiplos ou áudio quando está a ser feito o sem fios compatíveis com a estação

altifalante Philips carregamento. Portanto, outros de base SBC HC8542, retire os

sem fios) auscultadores Philips ou um auscultadores SBC HC8545 da

altifalante sem fios não poderão estação de base.

receber qualquer sinal, nem

mesmo que sejam compatíveis com

a estação de base SBC HC8542.

Transmissor Sistema: Radiofrequência (RF)

Modulação: Modulação de Frequência (FM)

Frequência portadora: (/00 & /05) Canal 1: 863.5MHz

Potência de saída irradiada: <10mW Alcance de transmissão efectivo: até 100 metros, omnidireccional

Nível de entrada: 500 mV Fonte de alimentação: 12 Volt/200mA CC, centro positivo;

número de identificação:

(/05 para Reino Unido, Irlanda)

Auscultadores Frequência de recepção: (/00 & /05) 863MHz – 865MHz

Relação sinal/ruído: ~ 70 dB (1kHz onda senoidal,

Distorção: ≤ 2% THD Separação de canais: ≥ 30 dB Gama de frequências de áudio: 20-20,000 Hz

Fonte de alimentação: 2 x pilhas recarregáveis R03/AAA

(Philips NiMH, número de

identificação: SBC HB550S,

número de peça 996500015757)

Duração das pilhas: ~ 15 horas

*) Todas as especificações estão sujeitas a alteração sem aviso prévio

**) Dependendo das condições de ambiente

HC8540.qxd 15-09-2004 10:16 Pagina 58Regulamentações europeias

A Philips Consumer Electronics, B.U. Peripherals & Accessories, declara

por este meio que este sistema de auscultadores FM sem fios SBC HC8540 obedece aos requisitos essenciais e a outras provisões

relevantes da Directiva 1999/5/CE.

Este produto foi concebido, testado e fabricado em conformidade com a

Directiva Europeia R&TTE 1999/5/CE.

De acordo com esta directiva, este produto pode ser colocado ao

serviço nos seguintes estados:

Este produto obedece aos requisitos da classe 3 conforme
