| Zīmols | Philips |
| Modelis | SBCHC8540 |
| Produkta veids | Bezvadu FM austiņas |
| Tehnoloģija | Radiofrekvence (RF), FM modulācija |
| Nesējfrekvence | 1. kanāls: 863,5 MHz; 2. kanāls: 864 MHz; 3. kanāls: 864,5 MHz |
| Raidīšanas diapazons | Līdz 100 metriem, visvirzienu (360°) |
| Izdalītā izejas jauda | <10 mW |
| Ieejas līmenis | 500 mV |
| Raidītāja barošana | 12 V / 200 mA līdzstr., adapteris SBC CS030/00 |
| Austiņu barošana | 2 uzlādējami NiMH R03/AAA akumulatori (SBC HB550S tips) |
| Akumulatoru darbības laiks | Aptuveni 15 stundas |
| Uzlādes laiks | Aptuveni 16 stundas |
| Audio frekvenču reakcija | 20 - 20 000 Hz |
| Signāla / trokšņa attiecība | ~70 dB (A svērts) |
| Kopējais harmonisko kropļojumu līmenis | ≤ 2 % |
| Kanālu atdalīšana | ≥ 30 dB |
| Saderība | Citi Philips FM bezvadu austiņu/skaļruņu modeļi 864 MHz joslā, FM modulācija, 19 kHz pilottonis |
| Tīrīšana | Nedaudz mitra zamšādas drāniņa; izvairīties no spirta, amonjaka vai abrazīvu līdzekļu lietošanas |
| Klausīšanās drošība | Nepārtraukta lietošana lielā skaļumā var sabojāt dzirdi |
| Rezerves daļas | Uzlādējami akumulatori SBC HB550S, adapteris SBC CS030/00 |
| Garantija | Neatveriet paši; konsultējieties ar pilnvarotu izplatītāju |
Bieži uzdotie jautājumi - SBCHC8540 PHILIPS
Lietotāju jautājumi par SBCHC8540 PHILIPS
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Austiņas PDF formātā bez maksas! Atrodiet savu rokasgrāmatu SBCHC8540 - PHILIPS un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. SBCHC8540 zīmola PHILIPS.

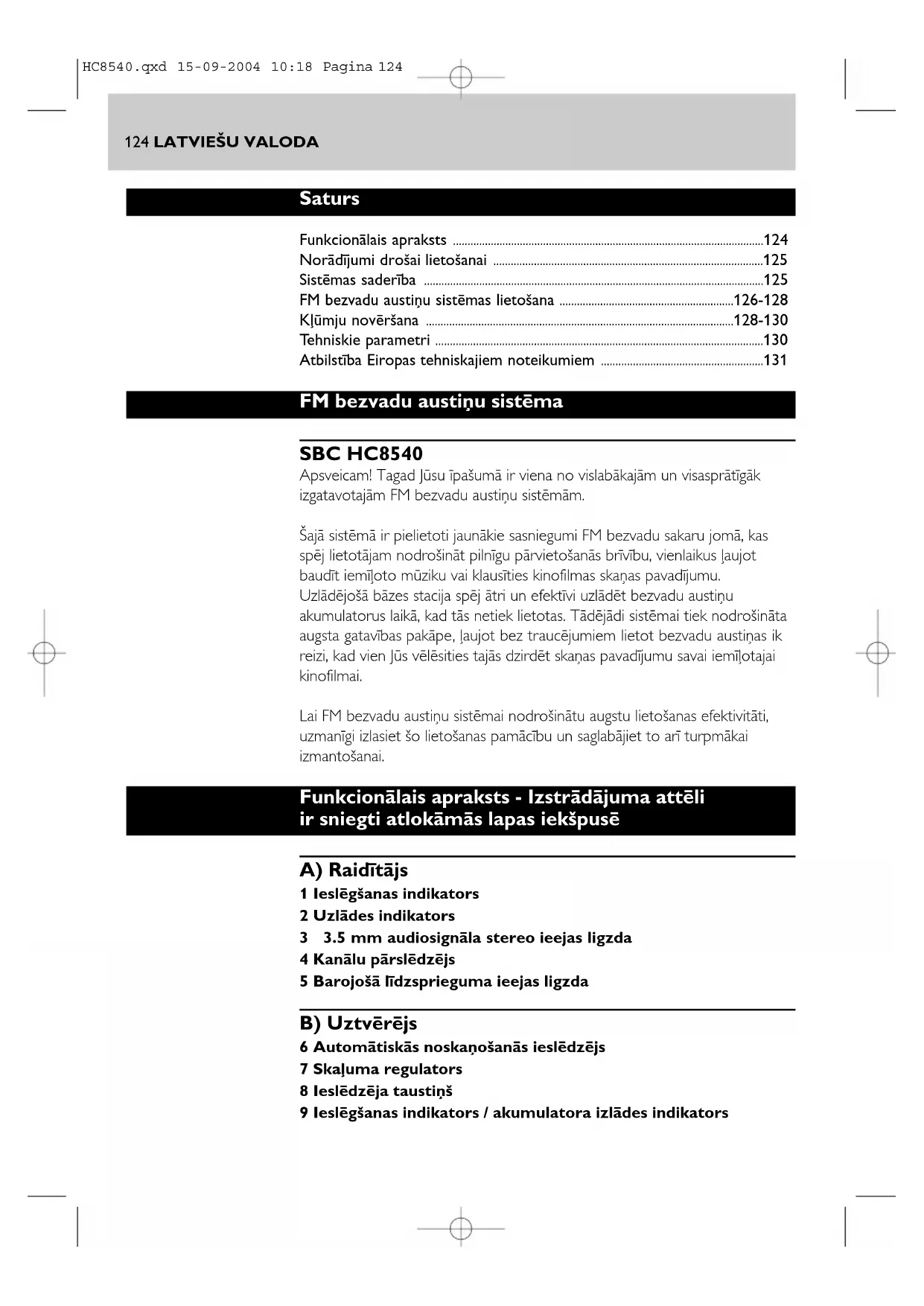

LIETOŠANAS INSTRUKCIJA SBCHC8540 PHILIPS
Funkcionālais apraksts 124
Norādījumi drošai lietošanai 125
Sistēmas saderība 125
FM bezvadu austiņu sistēmas lietošana 126-128
Klūmju novēršana 128-130
Tehniskie parametri ....130
Atbilstība Eiropas tehniskajiem noteikumiem 131
FM bezvadu austiņu sistēma
SBC HC8540
Apsveicam! Tagad Jūsu īpašumā ir viena no vislabākajām un visasprātīgāk izgatavotajām FM bezvadu austiņu sistēmām.
Šajā sistēmā ir pielietoti jaunākie sasniegumi FM bezvadu sakaru jomā, kas spēj lietotājam nodrošināt pilnīgu pārvietošanās brīvību, vienlaikus ħaujot baudīt iemīloto mūziku vai klausīties kinofilmas skaņas pavadījumu. Uzlādējošā bāzes stacija spēj ātri un efektīvi uzlādēt bezvadu austiņu akumulatorus laikā, kad tās netiek lietotas. Tādējādi sistēmai tiek nodrošināta augsta gatavības pakāpe, ħaujot bez traucējumiem lietot bezvadu austiņas ik reizi, kad vien Jūs vēlēsities tajās dzirdēt skaņas pavadījumu savai iemīļotajai kinofilmai.
Lai FM bezvadu austiņu sistēmai nodrošinātu augstu lietošanas efektivitāti, uzmanīgi izlasiet šo lietošanas pamācību un saglabājiet to arī turpmākai izmantošanai.
Funkcionālais apraksts - Izstrādājuma attēli ir sniegti atlokāmās lapas iekšpusē
A) Raidītājs
1 leslēgšanas indikators
2 Uzlādes indikators
3 3.5 mm audiosignāla stereo ieejas ligzda
4 Kanālu pārslēdzējs
5 Barojošā līdzsprieguma ieejas ligzda
B) Uztvērējs
6 Automātiskās noskaņošanās ieslēdzējs
7 Skaluma regulators
8 leslēdzēja taustiņš
9 leslēgšanas indikators / akumulatora izlādes indikators
Svarīga informācija
Uzmanīgi izlasiet lietošanas pamācību un saglabājiet šo brošūru arī turpmākai izmantošanai. Pirms FM bezvadu austiņu sistēmas lietošanas izlasiet un iegaumējiet visas ar to saistītās drošības un lietošanas instrukcijas.
Norādījumi drošai lietošanai
- Novērsiet iespējamo aizdegšanos vai elektrotriecienu! Neturiet šo izstrādājumu mitrumā, lietū, smiltīs vai lielā karstumā, ko rada darbojošās elektroierīces vai tiešs saules starojums.
- Bezvadu audio aparatūra nav aizsargāta no traucējumiem, ko rada citas raidošās radioiekārtas.
- Nelietojiet tīrīšanas līdzekļus, kas satur alkoholu, spirtu, amonjaku vai abrazīvas dājīnas, jo tie var sabojāt izstrādājuma korpusu. Izmantojiet korpusa tīrīšanai nedaudz samitrinātu zamšādas vai mīksta auduma gabaliņu.
- Ja austiņu sistēmā iekļūst ūdens, nekavējoties izņemiet no tās akumulatorus un griezieties pēc konsultācijas pilnvarotā tirdzniecības vietā.
- Nelietojiet šo izstrādājumu mitrās vietās vai ūdens tuvumā.
- Neturiet šo izstrādājumu lielā karstumā vai tiešā saules starojumā.
- Nemēginiet izjaukt šo izstrādājumu. Ja rodas tehniskas grūtības, nogādājiet to tuvākajā firmas Philips tirdzniecības vietā.
- Nenosedziet šo izstrādājumu.
- Lietojot šo izstrādājumu, tas var nelabvēlīgi iespaidot nepietiekoši aizsargātu vai jūtīgu elektronisko aparatūru. Izstrādājuma radītie traucējumi var pat sabojāt šo aparatūru. Tāpēc pirms izstrādājuma lietošanas pārliecinieties, ka tas neatstāj nelabvēlīgu iespaidu uz tuvumā esošo aparatūru.
- Sargājiet dzirdi! Ilgstoša mūzikas klausīšanās ar lielu skaļumu var izsaukt paliekošus dzirdes traucējumus.
Sistēmas saderība
Tehniski ir iespējams no viena raidītāja darbināt vairākas FM bezvadu austiņas vai Philips FM bezvadu skaļruņus, ja visas šīs ierīces*:
– darbojas 864 MHz frekvenču diapazona,
- izmanto viena un tā paša tipa modulāciju,
– spēj izdalīt 19kHz pilottoni.
Nepieciešamā informācija, uz kuras pamata var izdarīt slēdzienu par sistēmas saderību, ir sniegta attiecīgo ierīču tehnisko parametru tabulās.
Šeit teiktais satur vienīgi tehnisku informāciju un nekādā veidā nav traktējams kā garantija vai saistības attiecībā uz FM bezvadu austiņu/skaļruņu komerciālo pieejamību, kas būtu saderīgi ar izstrādājumu SBC HC8542.
126 LATVIEŠU VALODA
FM bezvadu austiņu sistēmas lietošana
SVARĪGI!
- Lietojiet tikai firmas Philips 12V/200mA mainstrāvas/līdzstrāvas pārveidotāju SBC CS030/00 (/05 Apvienotajai Karalistei un Īrijai).
- Lietojiet tikai firmas Philips NiMH hermētiskos akumulatorus (R03/AAA, tips: SBC HB550S, dajas numurs 996500015757).
- Nelietojiet NiCd vai sārma akumulatorus, jo tas var sabojāt FM bezvadu austiņu sistēmu.
Akumulatoru ievietošana vai nomaiņa
1 Pagrieziet un noņemiet kreisās austinas blīvspilvenu.
2 levietojiet akumulatorus tiem paredzētajos austiņas nodalījumos. Lietojiet tikai firmas Philips NiMH hermētiskos akumulatorus (R03/AAA, tips: SBC HB550S, daļas numurs 996500015757)
3 Pārliecinieties, ka akumulatori ir pareizi ievietoti un to pievienošanas polaritāte atbilst apzīmējumiem akumulatoru nodalījumos.
Ja austiņu sistēma ilgāku laiku netiek lietota, neaizmirstiet izņemt akumulatorus no austiņas nodalījumiem.
4 Nostipriniet kreisās austiņas blīvspilvenu tam paredzētajā vietā.
Raidītāja sagatavošana lietošanai
5 Pārliecinieties, ka spriegums, kas norādīts mainstrāvas/līdzstrāvas pārveidotāja marķējuma plāksnītē, atbilst mainsprieguma vērtībai barojošajā elektrotīklā.
6 Pievienojiet 12 V/200 mA mainstrāvas/līdzstrāvas pārveidotāja izejas (līdzstrāvas) savienotāju barojošā līdzsprieguma ieejas ligzdai raidītāja aizmugurē.
7 Pievienojiet 12 V/200 mA mainstrāvas/līdzstrāvas pārveidotāju barojošā elektrotīkla kontaktligzdai.
Ja raidītājs ilgāku laiku netiek lietots, neaizmirstiet atvienot to no barojošā elektrotīkla kontaktligzdas.
Austinu akumulatoru uzlāde
8 Novietojiet austiņas uz uzlādējošās bāzes stacijas, nodrošinot, lai raidītāja uzlādes kontaktizciļni novietotos uz austiņu kontaktplāksnēm.
Līdz ar to automātiski iedegas UZLĀDES indikators, liecinot, ka notiek akumulatoru uzlāde. Vienlaikus austiņas automātiski izslēdzas (t.i., izdziest IESLĒGŠANAS indikators).
Kad akumulatoru uzlāde ir beigusies (tas aizņem aptuveni 16 stundas), automātiski izdziest arī zaļais UZLĀDES indikators.
- Uzlādējošā bāzes stacija nepārraida audiosignālus laikā, kad notiek akumulatoru uzlāde.
UZMANĪBU!
- Pirms FM austiņu lietošanas pirmo reizi veiciet pilnu akumulatoru uzlādi, kam jāilgst vismaz 16 stundas. Tas Įaus palielināt akumulatoru darbības ilgumu.
- Šis izstrādājums atbilst pastāvošajiem drošības noteikumiem. Uzlādējiet akumulatorus tikai ar šim nolūkam paredzēto uzlādējošo bāzes staciju (SBC HC8542) vai ar uzlādes ierīci, kas ir pilnīgi saderīga ar minēto bāzes staciju.
Audiosignāla pievadīšana
9 Pievienojiet vienu audio kabela galu (3.5 mm stereo kontaktspraudnis) raidītāja 3.5 mm STEREO IEEJAS ligzdai.
a) Audiosignāla avota, piemēram, televizora, HiFi audio kompleksa vai personāldatora austiņu izejai.
leregulējiet audiosignāla avota skalumu noteiktā, saprātīgi augstā līmenī, piemēram, 25% no maksimālā līmeņa.
- Gadījumā, ja audiosignāla avots ir apgādāts ar 6.3 mm austinu ligzdu, izmantojiet kopā ar izstrādājumu piegādāto stereo kontaktspraudņu pārejas posmu no 3.5 mm uz 6.3 mm.
SVARĪGI!
- Dažiem televizoriem signāla līmeni austinu izejā var regulēt vienīgi ar ekrāna izvēlnes iestādījumu.
b) Audiosignāla avota lineārajai izejai, piemēram, IERAKSTA izeja vai LINEĀRĀ IZEJA (lietojot kopā ar izstrādājumu piegādāto sazaroto kabeli).
- Sekojiet, lai sarkanais RCA tipa kontaktspraudnis (labējais kanāls) tiktu pievienots audiosignāla avota labējā kanāla izejai (sarkanā krāsā).
- Sekojiet, lai baltais RCA tipa kontaktspraudnis (kreisais kanāls) tiktu pievienots audiosignāla avota kreisā kanāla izejai (baltā krāsā).
- Gadījumā, ja audiosignāla avota RCA izejas signāla līmenis ir regulējams, iestādiet lielāko signāla vērtību, pie kuras tas vēl netiek kroplots.
11 leslēdziet audiosignāla avotu un uzmanīgi palieliniet tā izejas signāla līmeni.
Saņemot ieejas audiosignālu, iedegas raidītāja IESLĒGŠANAS indikators.
12 Nospiediet austiņu IESLĒDZĒJA taustiņu.
Līdz ar to automātiski iedegas IESLĒGSANAS indikators.
128 LATVIEŠU VALODA

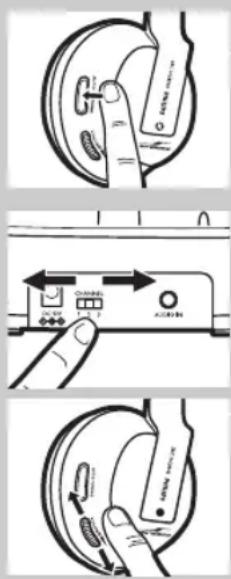

13 Lai nodrošinātu precīzu noskaņošanos uz pārraides kanālu, nospiediet un aptuveni 1 sekundi turiet nospiestu austiņu AUTOMĀTISKĀS NOSKANOŠANAS taustiņu.
Austiņas automātiski noskaņojas uz raidītāja signālu.
14 Gadījumā, ja ir dzirdami traucējumi, ko rada citi tuvumā esoši raidītāji, pārslēdziet raidītāja pārraides kanālu un atkārtojiet punktā 13 aprakstītās darbības, lai noskaņotu austiņas uz raidītāja signālu.
15 leregulējiet vēlamo atskanošanas skalumu austiņās.
SVARĪGI!
- Nemēginiet regulēt atskanošanas skalumu, mainot audiosignāla līmeni avota izejā, jo signāla līmeņa samazināšanās var nevēlami ietekmēt atskanošanas kvalitāti.
Klūmju novēršana
Ja izstrādājuma darbībā gadās klūme, vispirms rīkojieties, kā aprakstīts turpmākajā izklāstā. Ja tas nedod gaidītos rezultātus, piezvaniet pa konsultāciju tālruni (skatīt sadaļu “Vai vajadzīga palīdzība?”) vai arī konsultējieties tuvākajā tirdzniecības vietā. Nemēģiniet atvērt izstrādājumu pats, jo šādā gadījumā garantijas saistības zaudē spēku. Vispirms pārbaudiet visus kabelus un pārliecinieties, ka tie ir pareizi pievienoti.
Klūme Iespējamais cēlonis Risinājums
| Austiņuakumulatoru ‘Akumulatoru ievietošana vaiuzlāde nenotiek nomaiņa’ punktos 1 līdz 4. | Akumulatori nav ievietoti | Rīkojieties, kā norādīts sadaļas |
| polaritāte ir nepareiza | atbilstoši polaritātes apzīmējumiem akumulatoru nodalījumos. | |
| Raidītājam nepienāk elektrobarošana | Pārliecinieties, ka uzlādējošā bāzes stacija caur maiņstrāvas/līdzstrāvas pārveidotāju ir pievienota barojošajam elektrotīklam, un rīkojieties, kā norādīts punktos 5 līdz 7. | |
| Bāzes stacijas uzlādes kontaktizciļni nepieskaras austiņu metāla kontaktplāksnēm | Novietojiet austiņas vajadzīgajā vietā un pārliecinieties, ka deg UZLĀDES indikators. | |
| Novietojot austiņas uz uzlādējošās bāzes stacijas, tās ir nepareizi orientētas | Novietojiet austiņas tā, lai tās būtu pareizi orientētas. | |
| Austiņās nav skaņas vai arī tā īrkroplota | Austiņas ir izslēgtas | Nospiediet austiņu IESLĒDZĒJA taustiņu. Līdz ar to automātiski iedegas IESLĒGŠANAS indikators, norādot, ka austiņas ir ieslēgtas. |
| Akumulatori nav ievietoti Rīkojieties, kā norādīts sadaļas‘Akumulatoru ievietošana vai nomaiņa’ punktos 1 līdz 4. | |
| Akumulatoru pievienošanas Izmainiet akumulatoru stāvokli polaritāte ir nepareiza atbilstoši polaritātes apzīmējumiem akumulatoru nodalījumos. | |
| Raidītājam nepienāk elektrobarošana | Pārliecinieties, ka uzlādējošā bāzes stacija caur mainstrāvas/līdzstrāvas pārveidotāju ir pievienota barojošajam elektrotīklam, un rīkojieties, kā norādīts punktos 5 līdz 7. |
| Akumulatori ir nepietiekoši uzlādēti | Uzlādējiet akumulatorus, kā norādīts punktos 5 līdz 7. |
| Nav pievienots audiosignāla avots | Pārliecinieties, ka audiosignāla avota izeja ir pievienota raidītāja 3.5 mm STEREO IEEJAS ligzdai. Rīkojieties, kā norādīts punktos 9 līdz 12. |
| Audiosignāla avots ir izslēgts leslēdziet audiosignāla avotu. | |
| Atskaņojuma skalums ir pārāk zems | leregulējiet vēlamo audiosignāla avota izejas signāla līmeni vai atskaņošanas skalumu austiņās.Sargājiet dzirdi: Ilgstoša mūzikas klausišanās ar lielu skalumu var izsaukt paliekošus dzirdes traucējumus. |
| Audiosignāla izejas līmenis ir Gadījumā, ja audiosignāla avota pārāk zems izejas signāla līmenis ir regulējams, iestādiet lielāko signāla vērtību, pie kuras tas vēl netiek kropļots.SVARĪGI: Dažiem televizoriem signāla līmeni austiņu izejā var regulēt vienīgi ar ekrāna izvēlnes iestādījumu. | |
| Austiņas nav noskaņotas uz Nospiediet un aptuveni 1 sekundi raidītāja pārraides kanālu turiet nospiestu austiņuAUTOMĀTISKĀSNOSKAņOŠANAS taustiņu. Šajā laikā austiņas automātiski noskaņojas uz raidītāja signālu, nodrošinot optimālu uztveršanu. | |
| Ir dzirdami citu raidītāju radītie traucējumi | 1) Nomainiet raidītāja pārraides kanālu. Lai uzlabotu uztveršanu, izvēlieties vienu no trim iespējamajiem kanāliem. Sākumā ieteicams izvēlēties kanālu 1. Tālāk noskaņojiet austiņas uz raidītāja signālu, kā aprakstīts iepriekš.2) Izmainiet raidītāja vai austiņu atrašanās vietu. |
130 LATVIEŠU VALODA
| Uztvērējs atrodas pārāk tālu no Pārvietojieties tuvāk raidītājam, šādi raidītāja uzlabojot uztveršanas apstāklus. | ||
| Raidītāja SBC HC8542 vietā tiek Izmantojiet raidītāju SBC HC8542, izmantots cita tipa raidītājs kas ietilpst izstrādājuma komplektā.Daži raidītāji, kas darbojas citas aparatūras sastāvā, var nebūt saderīgi ar austiņām SBC HC8545, jo tajās tiek izmantotas jaunākās uztveršanas un signālu apstrādes metodes. | ||
| Nav dzirdama skana (izmantojot papildus bezvadu austiņas vai Philips bezvadu skaļruni) | Uzlādējošā bāzes stacija nepārraida audiosignālus laikā, kad notiek akumulatoru uzlāde. Šādā gadījumā papildus bezvadu austiņas vai Philips bezvadu skaļrunis nevar uztvert signālu arī tādā gadījumā, ja ir nodrošināta to saderība ar bāzes staciju SBC HC8542. | Ja vēlaties klausīties mūziku, lietojot firmas Philips papildus bezvadu austiņas vai skaļrunus, kas ir saderīgi ar bāzes staciju SBC HC8542, noņemiet austiņas SBC HC8545 no bāzes stacijas. |
Tehniskie parametri*
| Raidītājs | Sistēma: | Augustfrekvences (RF) |
| Modulācija: | Frekvences modulācija (FM) | |
| Pilottonis: | 19kHz | |
| Nesējfrekvence: (/00 & /05) | Kanālam 1: 863.5MHzKanālam 2: 864MHzKanālam 3: 864.5MHz | |
| Izstarotā izejas jauda: | <10mW | |
| Efektīvais darbības tālums: | Līdz 100m**, visos virzienos (360°) | |
| Ieejas signāla līmenis: | 500 mV | |
| Elektrobarošana: | līdzsprieguma avots 12 V/200 mA, ar pozitīvu centrālo izvadu; tips: SBC CS030/00 (/05 Apvienotajai Karalistei un Īrijai) | |
| Austiņas | Uztveršanas frekvence: (/00 & /05) | 863MHz – 865MHz |
| Signāla/trokšņa attiecība: | ~ 70 dB (1 kHz sinusoidālam signālam, pēc raksturlīknes A izsvērtā vērtība) | |
| Kropļojumi: | ≤ 2% THD | |
| Starpkanālu vājinājums: | ≥ 30 dB | |
| Skaņas frekvenču diapazons: | 20-20,000 Hz | |
| Elektrobarošana: | 2 x R03/AAA akumulatori(Philips, NiMH, tips: SBC HB550S, daļas numurs 996500015757) | |
| Elektrobarošanas komplekta nepārtrauktas darbības ilgums: | ~ 15 stundas |
*) Jebkurš no parametriem var tikt izmainīts bez iepriekšēja brīdinājuma
**) Atkarībā no ārējiem apstākliem
Atbilstība Eiropas tehniskajiem noteikumiem
Ar šo firma Philips Consumer Electronics, B.U. Peripherals & Accessories apliecina, ka šī FM bezvadu austiņu sistēma SBC HC8540 atbilst direktīvas 1999/5/EC galvenajām prasībām un citām svarīgākajām nostādnēm.
Šis izstrādājums ir projektēts, pārbaudīts un izgatavots atbilstoši Eiropas R&TTE direktīvai 1999/5/EC.
Saskaṇā ar šo direktīvu izstrādājumu atļauts lietot šādās valstīs:
SBC HC 8540/00
R&TTE direktīva 1999/5/EC
| B √ | DK √ | E √ | GR √ | F √ |
| IRL ✘ | I √ | L √ | NL √ | A √ |
| P √ | SU √ | S √ | UK ✘ | N √ |
| D √ CH √ |
SBC HC 8540/05
R&TTE direktīva 1999/5/EC
| B × | DK × | E × | GR × | F × |
| IRL √ | I × | L × | NL × | A × |
| P × | SU × | S × | UK √ | N × |
| D × CH × |
Šis izstrādājums atbilst 3. klases prasībām, kas noteiktas atbilstoši standartiem EN 301 489-1 un EN 301 489-9.
