Bränd	Philips
Mudel	SBCHC8540
Toote tüüp	Juhtmeta FM-kõrvaklapid
Tehnoloogia	Raadiosagedus (RF), FM modulatsioon
Kandesagedus	Kanal 1: 863,5 MHz; Kanal 2: 864 MHz; Kanal 3: 864,5 MHz
Edastusulatus	Kuni 100 meetrit, üldsuunaline (360°)
Kiirgusvõimsus	<10 mW
Sisendtase	500 mV
Saate toiteallikas	12 V / 200 mA alalisvool, adapter SBC CS030/00
Kõrvaklappide toiteallikas	2 laetavat NiMH R03/AAA patareid (tüüp SBC HB550S)
Patareide tööiga	Umbes 15 tundi
Laadimisaeg	Umbes 16 tundi
Helisagedusreaktsioon	20 - 20 000 Hz
Signaali-müra suhe	~70 dB (A-kaalutud)
Summaarne harmooniline moonutus	≤ 2 %
Kanali eraldus	≥ 30 dB
Ühilduvus	Teised Philipsi 864 MHz FM-kõrvaklapid/kõlarid, FM modulatsioon, 19 kHz piloottoon
Puhastus	Kergelt niisutatud seemisnahk; vältige alkoholi, ammoniaaki või abrasiive
Kuulamise ohutus	Pidev kasutamine suurel helitugevusel võib kahjustada kuulmist
Varuosad	Laetavad patareid SBC HB550S, adapter SBC CS030/00
Garantii	Ärge avage ise; pöörduge volitatud edasimüüja poole

Korduma kippuvad küsimused - SBCHC8540 PHILIPS

Kuidas paigaldada kõrvaklappidesse patareisid?

Eemaldage vasaku kõrva padjake, sisestage kaks laetavat NiMH AAA-patareid (Philips SBC HB550S) polaarsust järgides, seejärel asetage padjake tagasi.

Kuidas kõrvaklappe laadida?

Asetage kõrvaklapid laadimisdokki, joondades kontaktid. LAADIMISE indikaator süttib. Täielik laadimisaeg on umbes 16 tundi.

Kuidas ühendada saatja heliallikaga?

Kasutage kaasasolevat 3,5 mm helikaablit: ühendage see oma teleri, helisüsteemi või arvuti kõrvaklapi- või liiniväljundisse (Y-kaabli kaudu).

Mida teha, kui kõrvaklapid ei lülitu sisse?

Kontrollige, kas patareid on õigesti paigaldatud ja laetud. Vajutage kõrvaklappide toitenuppu. Kui probleem püsib, laadige kõrvaklapid.

Kuidas häirete vältimiseks kanalit reguleerida?

Kasutage saatja kanalivalijat (kanal 1, 2 või 3). Seejärel hoidke kõrvaklappide AUTO-TUNING nuppu umbes 1 sekund all, et need sünkroniseerida.

Mis on kõrvaklappide maksimaalne ulatus?

Edastusulatus on kuni 100 meetrit vabas väljas, üldsuunalise katvusega (360°).

Kas ma võin kasutada leelis- või NiCd-patareisid?

Ei. Kasutage ainult Philipsi lühendatud ümbrisega laetavaid NiMH-patareisid (R03/AAA, tüüp SBC HB550S). NiCd- või leelispatsid võivad kõrvaklappe kahjustada.

Kuidas kõrvaklappe puhastada?

Kasutage kergelt niisutatud seemisnahka. Ärge kasutage tooteid, mis sisaldavad alkoholi, ammoniaaki või abrasiive.

Miks kõrvaklapid ei lae?

Veenduge, et laadimisdokk on ühendatud ja kõrvaklapid on õigesti paigutatud (kontaktid joondatud). Kontrollige ka, et toiteadapter on korralikult ühendatud.

Kas garantii kehtetuks tunnistatakse, kui ma kõrvaklapid avan?

Jah. Ärge kunagi avage kõrvaklappe ise. Tehniliste probleemide korral võtke ühendust oma Philipsi edasimüüja või volitatud teenindusega.

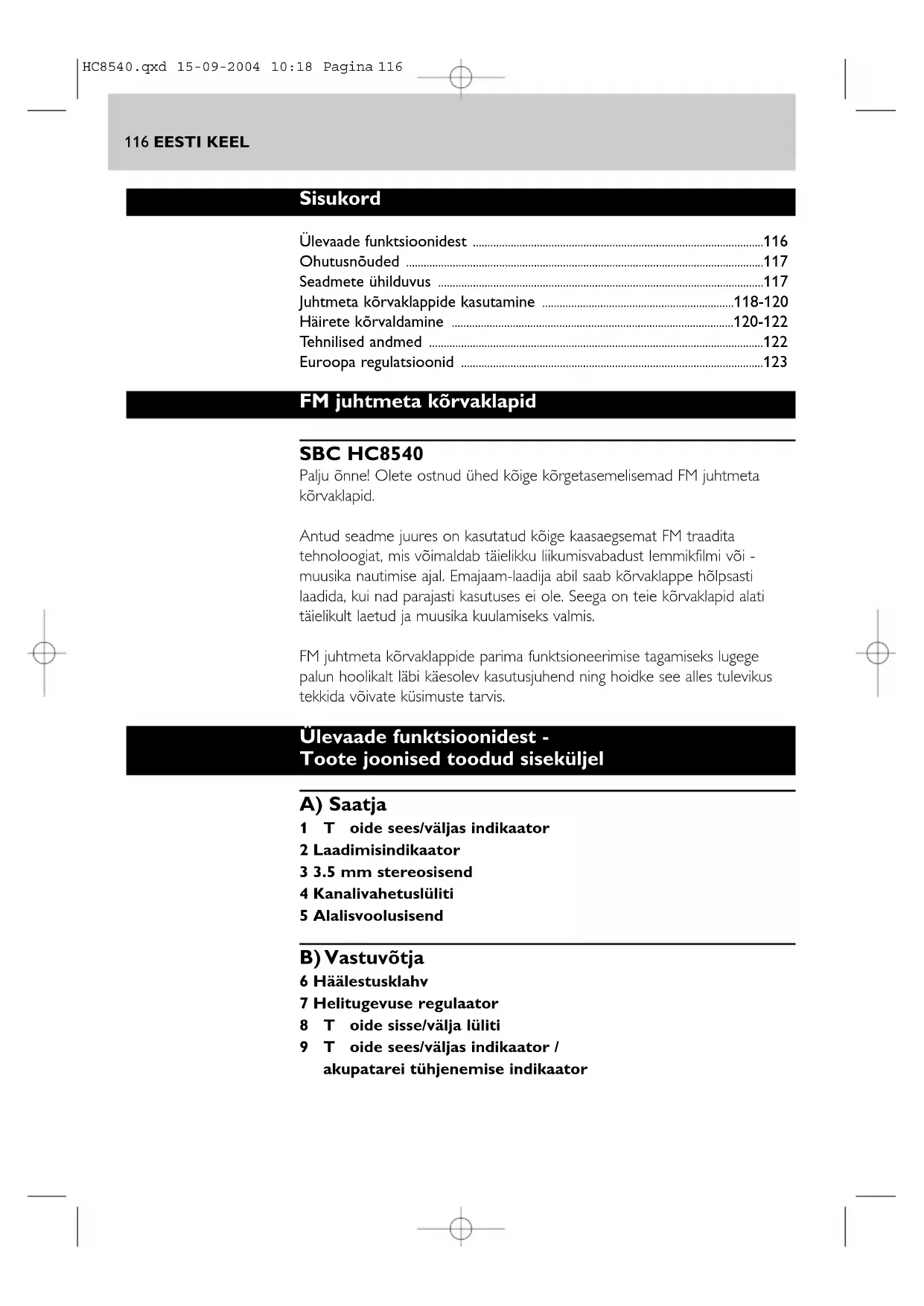

KASUTUSJUHEND SBCHC8540 PHILIPS

Ülevaade funktsioonidest 116

Ohutusnõuded 117

Seadmete ühilduvus 117

Juhtmeta kõrvaklappide kasutamine 118-120

Häirete körvaldamine 120-122

Tehnilised andmed 122

Euroopa regulatsioonid 123

FM juhtmeta kõrvaklapid

SBC HC8540

Palju ônne! Olete ostnud ühed köige körgetasemelisemad FM juhtmeta körvaklapid.

Antud seadme juures on kasutatud kõige kaasaegsemat FM traadita tehnoloogiat, mis võimaldab täielikku liikumisvabadust lemmikfilmi või - muusika nautimise ajal. Emajaam-laadija abil saab kõrvaklappe hõlpsasti laadida, kui nad parajasti kasutuses ei ole. Seega on teie kõrvaklapid alati täielikult laetud ja muusika kuulamiseks valmis.

FM juhtmeta kõrvaklappide parima funktsioneerimise tagamiseks lugege palun hoolikalt läbi käesolev kasutusjuhend ning hoidke see alles tulevikus tekkida võivate küsimuste tarvis.

Ülevaade funktsioonidest - Toote joonised toodud siseküljel

A) Saatja

1 T oide sees/väljas indikaator

2 Laadimisindikaator

3 3.5 mm stereosisend

4 Kanalivahetuslüliti

5 Alalisvoolusisend

B) Vastuvõtja

6 Häälestusklahv

7 Helitugevuse regulaator

8 T oide sisse/välja lüliti

9 T oide sees/väljas indikaator / akupatarei tühjenemise indikaator

Tähtis teave

Palun lugege tähelepanelikult läbi järgnevad instruktsioonid ja hoidke juhend alles vajaduse korral kasutamiseks. Kõik seadme ohutust ja töötamist puudutavad juhised tuleks enne juhtmeta kõrvaklappide kasutamist läbi lugeda.

Ohutusnõuded

• Vältige tule- ja lühiseohtu: kaitske toodet niiskuse, vihma, liiva või liigse kuumuse eest, mille põhjustab küttekeha või otsene päiksevalgus.
• Raadioseade traadita rakendusteks ei ole kaitstud teiste raadiosignaalide poolt põhjustatud häirete eest.
• Ärge kasutage alkoholi, piiritust, ammoniumi või abrasiivaineid sisaldavaid puhastusvahendeid, kuna need võivad kahjustada seadme korpust. Korpuse puhastamiseks kasutage kergelt niisutatud seemisnahka.
• K ui kõrvaklappidesse satub vedelikku, eemaldage viivitamatult patareid ja võtke ühendust volitatud müügiesindajaga.
• Ärge kasutage toodet niisketes kohtades või vee lähedal.
• Ärge jätke toodet liigse kuumuse või otsese päikesevalguse kätte.
• Ärge võtke toodet lahti osadeks.Tehniliste häirete korral toimetage see lähimasse Philipsi müügiesindusse.
• Ärge katke toodet kinni.
• Seadme kasutamine võib häirida ebapiisavalt varjestatud või tundlikku elektroonilist seadet. Sellised häired võivad kahjustada mõlemat seadet. Palun kontrollige enne toote kasutamist, kas see mõjutab läheduses asuvaid teisi seadmeid.
• Kuulamisohutus! Pidev suure helitugevusega kasutamine võib pöördumatult kahjustada teie kuulmist.

Seadmete ühilduvus

Tehniliselt on võimalik ühe saatjaga kasutada rohkem kui ühte paari FM juhtmeta kõrvaklappe või Philipsi FM juhtmeta kõlareid, kui need kõik*:

– töötavad 864 MHz sagedusalas
– töötavad sama modulatsiooniskeemi alusel
– suudavad detekteerida 19kHz signaali

Sobivuse väljaselgitamiseks tutvuge palun seadme tehniliste andmetega.

Eeltoodu on tõlgendatav ainult tehnilisest vaatepunktist ega kujuta endast mingit garantiid või kohustust üksikute SBC HC8542 tootega ühilduvate FM juhtmeta kõrvaklappide /kõlarite müügiloleku suhtes.

118 EESTI KEEL

FM juhtmeta kõrvaklappide kasutamine

TÄHTIS!

• Kasutage ainult Philipsi SBC CS030/00 (/05 Ühendkuningriigis ja lirimaal) 12V/200mA AC/DC adapterit.
• Kasutage ainult Philipsi laetavaid akupatareisid NiMH (R03/AAA, tüübinumber: SBC HB550S, tootekood 996500015757).
• Ärge kasutage NiCd patareisid või leelisakusid, kuna need võivad kahjustada teie kõrvaklappe.

Akupatareide paigaldamine/vahetus

1 Keerake lahti ja eemaldage klappide vasak kõrvapadi.
2 Pange laetavad akupatareid patareipesasse.

Kasutage ainult Philipsi laetavaid akupatareisid NiMH (R03/AAA, tüübinumber: SBC HB550S, tootekood 996500015757).

3 Kontrollige, et patareid on paigaldatud õigesti vastavalt pesasse märgitud polaarsusele.
Eemaldage alati akupatareid kõrvaklappidest, kui seade ei ole pikka aega kasutusel.

4 Pange vasak kõrvapadi oma kohale tagasi.

Saatja töökorda seadmine

5 Kontrollige, et adapterile märgitud tootja poolt määratud pingetugevus vastab vooluvõrgu pingele.
6 Ühendage 12 Volt/ 200mA AC/DC adapteri alalisvoolu väljastuspistik saatja tagaküljel asuvasse ALALISVOOLUSISENDISSE.
7 Ühendage 12 Volt/200mA AC/DC adapter vooluvörku.

Ühendage alati adapter vooluvõrgust lahti, kui saatja ei ole pikka aega kasutusel.

Körvaklappide laadimine

8 Asetage kõrvaklapid emajaam-laadijale ja kontrollige, et saatja laadimisklemmid ja kõrvaklappide laadimiskontakt oleks täpselt kohakuti. LAADIMISINDIKAATOR süttib automaatselt, näidates laadimise toimumist. Samal ajal lülitab seade end automaatselt välja. (s.t.TOIDE SEES/VÄLJAS INDIKAATOR kustub). Kui laadimine (mis kestab umbes 16 tundi) on lõppenud, kustub automaatselt ka roheline LAADIMISINDIKAATOR.

TÄHTIS!

- Emajaam-laadija ei edasta audiosignaali laadimise ajal.

HOIATUS!

• Enne FM kõrvaklappide esmakordset kasutamist tuleks võimaldada akupatareide esimene täielik laadimine vähemalt 16 tunni jooksul. See pikendab patareide kasutusiga.
• Toode vastab kõige kaasaegsematele ohutusnõuetele. Palun laadige akupatareisid ainult kaasasolevas emajaamas (SBC HC8542) või täielikult ühilduva akulaadijaga.

Audioühendus

9 Ühendage audiojuhtme (3,5 mm stereopistik) üks ots saatja 3,5 mm STEREOSISENDISSE.

10 Ühendage 3,5 mm stereojuhtme teine ots:

a) Heliallika (nt.TV, HiFi or PC) kõrvaklappide väljundisse. Reguleerige heliallika helitugevus mõistliku tasemeni; näiteks 25% maksimaalsest tugevusest.

- Kui teie heliallikal on 6,3mm körvaklappide väljund, kasutage kaasasolevat 3,5mm- 6,3mm üleminekupistikut.

TÄHTIS!

- Teatud tüüpi televisiorite puhul saab körvaklappide väljundtugevust reguleerida ainult menüü kaudu teleri ekraanil.

b) Heliallika väljundisse, mis on ettenähtud võimendi või magnetofoni või muu seadme ühendamiseks, nt REC OUT or LINE OUT (kaasasoleva Y-kaabli abil).

• Kontrollige, kas punane RCA pistik (parem kanal) on ühendatud heliallika parema kanaliga (punane).
• Kontrollige, kas valge RCA pistik (vasak kanal) on ühendatud heliallika vasaku kanaliga (valge).
• Kui heliallikal on reguleeritav RCA väljundtugevus, reguleerige see köige körgema vastuvõetava ja vähem moonutatud tasemeni.

11 Lülitage heliallikas sisse ja suurendage ettevaatlikult allika helitugevust. Saatjal olev TOIDE SEES/VÄLJAS INDIKAATOR süttib, kui signaalid vastu võetakse.

13 Vajutage ja hoidke umbes 1 sekundi vältel kõrvaklappide HÄÄLESTUSKLAHVI, et leida õige ülekandekanal.
Klapid häälestuvad automaatselt saatjale.

14 Kui ilmneb segamine lähedal asuvate saatjate poolt, reguleerige saatja ülekandekanalit, siis toimige vastavalt punktile 13, et häälestada kõrvaklapid saatja järgi.

15 Reguleerige kõrvaklappide helitugevus soovitud tasemele.

TÄHTIS!

- Vältige helitugevuse reguleerimist heliallikal, kuna see võib mõjutada helikvaliteeti liiga madalatel sisendvõimsustel.

Häirete kõrvaldamine

Kui seadme töös esineb häireid, vöib esmalt abi olla alljärgnevatest soovitustest. Kui toodud näpunäidete pöhjal ei ole vöimalik häireid kõrvaldada, vötke ühendust klienditoega (vaata 'Kas vajate abi?') vöi pöörduge müügisesindusse. Ärge kunagi proovige seadet ise avada, kuna see tühistab tootele antud garantii. Kõigepealt kontrollige, kas kõik juhtmed on ühendatud õigesti.

Probleem Võimalik põhjus Lahendus

Kõrvaklapid ei lae	Akupatarei paigaldamata Vaata punktid 1 kuni 4"Akupatareide paigaldamine/vahetus"
	Akupatarei valesti paigaldatud Paigaldage patareid uuesti vastavaltmärgitud polaarsusele.
	Puudub toide Kontrollige, kas emajaam on adapterikaudu ühendatud kohalikkuvooluvõrku ja toimige nagu toodudpunktides 5 kuni 7.
	Emajaama laadimisklemmid ei oleLukustage kõrvaklapid kohale jakontrollige, kasLAADIMISINDIKAATOR süttis.
	Kõrvaklapid laadimisaluselevalesti asetatudAsetage kõrvaklapid uuesti õiget pidi.
Puudub heli/moonutatud heli	Kõrvaklappides puudub toideVajutage TOIDE SISSE/VÄLJALÜLITIT. TOIDE SEES/VÄLJASINDIKAATOR süttib automaatselt janäitab, et kõrvaklapid on sisse lülitatud.
	Akupatarei paigaldamata Vaata punktid 1 kuni 4"Akupatareide paigaldamine/vahetus"

Akupatarei valesti paigaldatud Paigaldage patareid uuesti vastavaltmärgitud polaarsusele.
Saatjas puudub toide Kontrollige, et emajaam on adapterikaudu ühendatud kohalikkuvooluvörku ja toimige nagu toodudpunktides 5 kuni 7.
Akupatarei tühjeneb Vaata punktid 5 kuni 7 seadmelaadimiseks.
Heliallikas ühendamata Kontrollige, kas heliallika audioväljundon ühendatud saatja 3,5 mmSTEREOSISENDIGA.Vaata punktid 9 kuni 12.
Heliallikas välja lülitatud Lülitage heliallikas sisse.
Helitugevus liiga madal Reguleerige heliallika võikõrvaklappide helitugevust.Kuulamisohutus: Pidev suurehelitugevusega kasutamine võibpöördumatult kahjustada teie kuulmist.
Heli väljundtugevus madal Reguleeritava väljundtugevusegaheliallika puhul reguleerigeväljundtugevus kõrgema jamittemoonutatud tasemeni.TÄHTIS: Teatud tüüpi televisoritepuhul saab kõrvaklappideväljundtugevust reguleerida ainultmenüü kaudu teleri ekraanil.
Kõrvaklapid ei ole häälestatud Vajutage ja hoidke umbes 1 sekundisaatjale vältel HÄÄLESTUSKL AHVI ja seadeotsib automaatselt välja parimavõimaliku sageduse
Häired teiste raadioseadmete poolt 1) Muutke saatja sageduskanalit.Parima sageduse jaoks valige ükskolmest variandist. Soovitame teilvalida esimese variandina kanal 1.Edasi reguleerige kõrvaklappidehäälestuskanalit nagu eelpoolkirjeldatud.2) Viige saatja või kõrvaklapid mujale
Vastuvõtja saatjast liiga kaugel Liikuge saatjale lähemale.
Kasutatakse muud saatjat kui SBC HC8542	Kasutage kaasasolevat SBC HC8542saatjat. Mõned juba teistesseseadmetesse sisseehitaud saatjad eipruugi ühilduda SBC HC8545kõrvaklappidega edasiarendatudtehniliste lahenduste tõttu.

122 EESTI KEEL

Puudub heli (kui Emajaam-laadija ei edasta Kui te soovite nautida muusikat on mitmed audiosignaali laadimise ajal. teiste Philipsi juhtmeta kõrvaklappide kõrvaklapid või Seepärast ei saa teised Philipsi või kõlarite kaudu, mis ühilduvad Philipsi juhtmeta kõrvaklapid või juhtmeta kõlar SBC HC8542 emajaamaga, eemaldage kõlar) signaale, isegi kui nad tehniliselt esmalt SBC HC8545 kõrvaklapid ühilduvad SBC HC8542 emajaamalt. emajaamaga.

Tehniline spetsifikatsioon*

Saatja	Süsteem:	Raadiosagedus (RF)
	Modulatsioon:	Sagedusmodulatsioon (FM)
	Pilootsignaal:	19kHz
	Kandesagedus: (/00 & /05)	Kanal 1: 863.5MHzKanal 2: 864MHzKanal 3: 864.5MHz
	Kiirgusvõimsus:	<10mW
	Efektiivne ülekandeulatus:	Kuni 100m**, ringsuunaline (360°)
	Sisendpinge:	500 mV
	Toide:	12 Volts/ 200mA DC, tsenterpositiivne; tüübi number:SBC CS030/00(/05 UK, lirimaa jaoks)
Kõrvaklapid	Vastuvõtusagedus: (/00 & /05)	863MHz – 865MHz
	S/N suhe:	~ 70 dB (1kHz siinuslaine,A-kaaluline)
	Moonutus:	≤ 2% THD
	Kanalivahe:	≥ 30 dB
	Helisagedus:	20-20,000 Hz
	Toide:	2 x R03/AAA laetavad patareid(Philips, NiMH, tüübi number:SBC HB550S, osa number996500015757)
	Patarei tööiga:	~ 15 hours

*) Kõiki spetsifikatsioone võib muuta ilma eelnevalt ette teatamata

**) Sõltuvalt keskkonnatingimustest

Euroopa regulatsioonid

Käesolevaga kinnitab Philips Consumer Electronics, B.U. Peripherals & Accessories, et antud FM juhtmeta kõrvaklappide süsteem SBC HC8540 vastab direktiivi 1999/5/EÜ olulistele nõuetele ja muudele asjakohastele sätetele.

Antud toode on välja töötatud, katsetatud ja valmistatud kooskõlas Euroopa R&TTE (raadio- ja telekommunikatsioonivõrgu lõppseadmed) direktiiviga 1999/5/EÜ.

Nimetatud direktiivi kohaselt võib antud toodet kasutada järgmistes riikides:

SBC HC 8540/00

R&TTE Direktiiv 1999/5/EC

B √	DK √	E √	GR √	F √
IRL ✘	I √	L √	NL √	A √
P √	SU √	S √	UK ✘	N √
D √ CH √

SBC HC 8540/05

R&TTE Direktiiv 1999/5/EC

B ×	DK ×	E ×	GR ×	F ×
IRL √	I ×	L ×	NL ×	A ×
P ×	SU ×	S ×	UK √	N ×
D × CH ×

Antud toode vastab standardites EN 301 489-1 ja EN 301 489-9 toodud kolmanda klassi nõuetele.
