| Prekės ženklas | Philips |
| Modelis | SBCHC8540 |
| Produkto tipas | FM belaidės ausinės |
| Technologija | Radijo dažnis (RF), FM moduliacija |
| Nešlio dažnis | 1 kanalas: 863,5 MHz; 2 kanalas: 864 MHz; 3 kanalas: 864,5 MHz |
| Siuntimo nuotolis | Iki 100 metrų, visakryptė (360°) |
| Spinduliuojama išėjimo galia | <10 mW |
| Įėjimo lygis | 500 mV |
| Siųstuvo maitinimas | 12 V / 200 mA nuolatinė srovė, adapteris SBC CS030/00 |
| Ausinių maitinimas | 2 įkraunamos NiMH R03/AAA baterijos (tipas SBC HB550S) |
| Baterijų veikimo laikas | Maždaug 15 valandų |
| Įkrovimo laikas | Maždaug 16 valandų |
| Garso dažnio atsakas | 20 - 20 000 Hz |
| Signal/triukšmo santykis | ~70 dB (A svertinis) |
| Bendras harmoninis iškraipymas | ≤ 2 % |
| Kanalų atskyrimas | ≥ 30 dB |
| Suderinamumas | Kiti Philips FM belaidžiai ausinių/garsiakalbių rinkiniai su 864 MHz juosta, FM moduliacija, pilotiniu tonu 19 kHz |
| Valymas | Šiek tiek sudrėkinta zomša; vengti alkoholio, amoniako ar abrazyvų |
| Klausos sauga | Nuolatinis naudojimas dideliu garsu gali pakenkti klausai |
| Atsarginės dalys | Įkraunamos baterijos SBC HB550S, adapteris SBC CS030/00 |
| Garantija | Neatidaryti pačiam; kreiptis į įgaliotą pardavėją |
Dažnai užduodami klausimai - SBCHC8540 PHILIPS
Naudotojų klausimai apie SBCHC8540 PHILIPS
0 klausimas apie šį prietaisą. Atsakykite į tas, kurias žinote, arba užduokite savo.
Užduokite naują klausimą apie šį prietaisą
Atsisiųskite instrukciją savo Ausinės PDF formatu nemokamai! Raskite savo instrukciją SBCHC8540 - PHILIPS ir vėl perimkite savo elektroninį įrenginį. Šiame puslapyje skelbiami visi dokumentai, reikalingi jūsų įrenginio naudojimui. SBCHC8540 prekės ženklo PHILIPS.

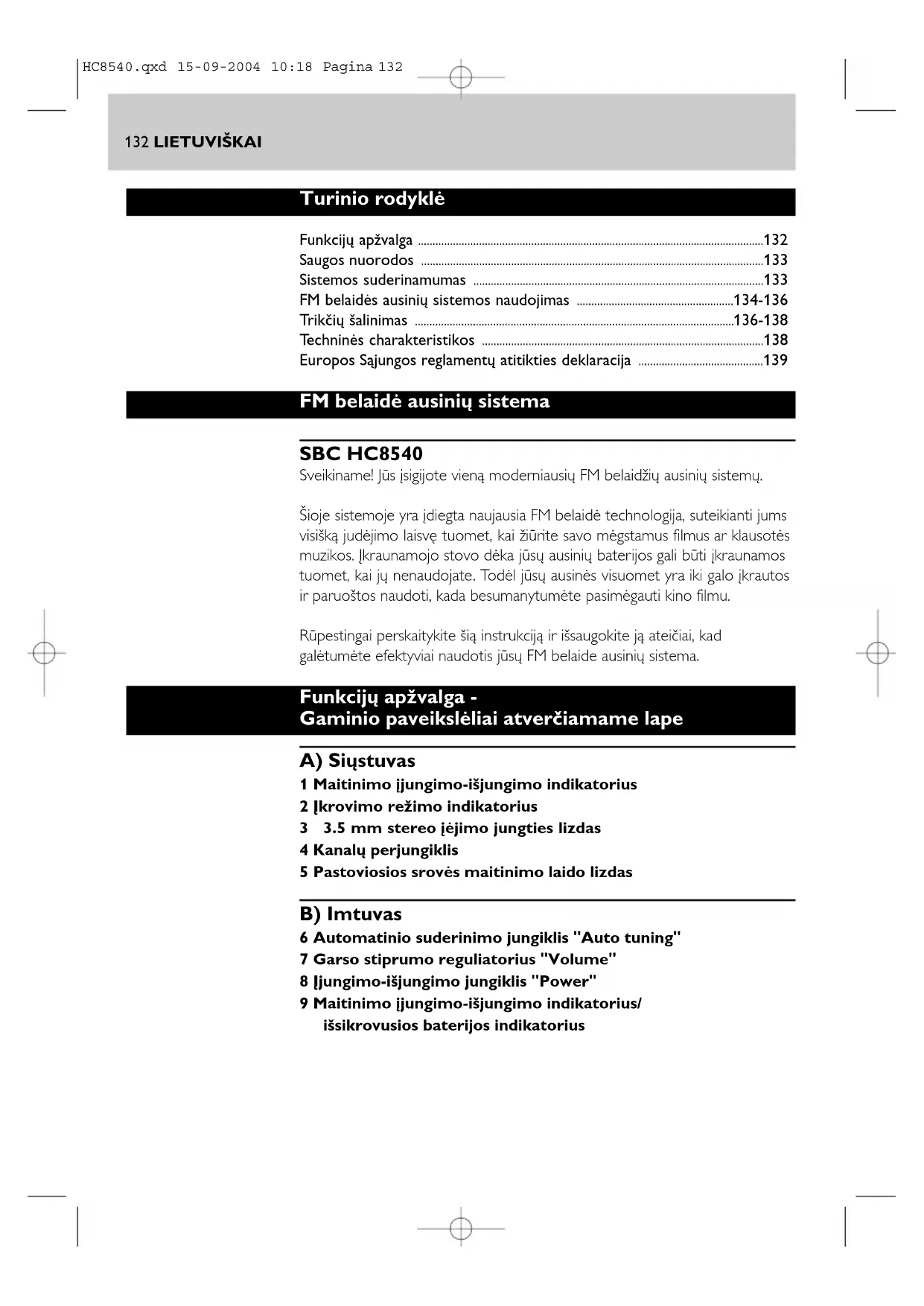

NAUDOJIMO INSTRUKCIJA SBCHC8540 PHILIPS
Saugos nuorodos ....133
Sistemos suderinamumas ....133
FM belaidės ausinių sistemos naudojimas ....134-136
Trikčių šalinimas ....136-138
Europos Sajungos reglamentų atitikties deklaracija ....139
FM belaidė ausinių sistema
SBC HC8540
Sveikiname! Jūs įsigijote vieną moderniausių FM belaidžių ausinių sistemu.
Šioje sistemoje yra įdiegta naujausia FM belaidė technologija, suteikianti jums visišką judėjimo laisvę tuomet, kai žiūrite savo mėgstamus filmus ar klausotės muzikos. Ikraunamojo stovo dėka jūsų ausinių baterijos gali būti ikraunamos tuomet, kai jų nenaudojate. Todėl jūsų ausinės visuomet yra iki galo ikrautos ir paruoštos naudoti, kada besumanytumėte pasimėgauti kino filmu.
Rūpeestingai perskaitykite šią instrukciją ir išsaugokite ją ateičiai, kad galėtumėte efektyviai naudotis jūsų FM belaide ausinių sistema.
Funkciju apžvalga - Gaminio paveikslėliai atverčiamame lape
A) Siųstuvas
1 Maitinimo jjungimo-išjungimo indikatorius
2 Ikrovimo režimo indikatorius
3 3.5 mm stereo jėjimo jungties lizdas
4 Kanalų perjungiklis
5 Pastoviosios srovès maitinimo laido lizdas
B) Imtuvas
6 Automatinio suderinimo jungiklis "Auto tuning"
7 Garso stiprumo reguliatorius "Volume"
8 |jungimo-išjungimo jungiklis "Power"
9 Maitinimo ijungimo-išjungimo indikatorius/ išsikrovusios baterijos indikatorius
Svarbi informacija
Atidžiai perskaitykite toliau pateiktas nuorodas ir išsaugokite šią instrukcijos knygelę ateičiai. Prieš naudojantis FM belaide ausinių sistema būtina perskaityti saugos nuorodas ir naudojimo instrukciją.
Saugos nuorodos
- Užkirskite kelią gaisro ar elektros smūgio pavojui: saugokite prietaisą nuo drėgmės, lietaus, smėlio ar pernelyg didelio karščio (pvz., dėl šildymo prietaisų ar tiesioginių saulės spindulių) poveikio.
- Radijo įranga, skirta belaidei garso aparatūrai, nėra apsaugota nuo trikdžių, keliamų kitų radijo signalų siųstuvų
- Nenaudokite valymo priemonių, kurių sudėtyje yra alkoholio, spirito, amoniako ar abrazyvių dalelių, nes jie gali pažeisti prietaiso korpusą. Korpusui valyti naudokite šiek tiek sudrėkintą minkštą šluostę.
- Jei i ausinių sistemą išsiliety skystis, nedelsdami išimkite baterijas ir pasikonsultuokite su igaliotu prekybos atstovu.
- Nenaudokite šio gaminio drėgnoje aplinkoje arba arti vandens.
- Neleiskite šio gaminio veikti pernelyg dideliam karščiui ar tiesioginiams saulės spinduliams.
- Neardykite šio gaminio. Jei atsirastų techninių trikčių, pristatykite šį gaminį Philips prekybos atstovui, iš kurio jį pirkote.
- Neuždenkite šio gaminio
- Naudojant ši gamini gali būti veikiami netinkamai apsaugoti arba jautrūs elektroniniai prietaisai. Dėl šių trikdžių bet kuris iš minėtų prietaisų gali sugesti. Prieš naudodami ši gamini patikrinkite, ar tai neturės įtakos netoliese esantiems prietaisams.
- Klausos apsauga! Ilgalaikis šio gaminio naudojimas nustačius didelį garso stiprumą gali neatstatomai sužaloti jūsų klausą.
Sistemos suderinamumas
Techniniu požiūriu su tuo pačiu siųstuvu yra įmanoma naudoti ir keletą papildomų FM belaidžių ausinių ar Philips FM belaidžių garsiakalbių, jei jie visi*:
- v eikia 864 MHz dažnių juostoje
- v eikia pagal tą pačią moduliacijos schemą
– gali aptikti 19kHz kontrolini signalą
Pasižiūrėkite, ar šių prietaisų elektrinių charakteristikų aprašymuose yra suderinamumo patvirtinimas.
Šis pareiškimas turėtu būti suprantamas tik technine prasme, juo mes nesuteikiame jokių garantiju bei neprisiimame jokių įsipareigojimu dėl galimybės įsigyti atskiras FM belaides ausines ar garsiakalbius, suderinamus su SBC HC8542.
134 LIETUVIŠKAI
FM belaidžių ausinių sistemos naudojimas
SVARBU!
- Naudokite tik Philips SBC CS030/00 (/05 D. Britanijai, Airijai) 12V/200mA kintamosios/pastoviosios srovės adapterį.
- UNaudokite tik Philips ikraunamas NiMH baterijas sutrumpintu korpusu NiMH (R03/AAA, modelio numeris: SBC HB550S, detalės numeris 996500015757).
- Nenaudokite NiCd bateriju ar šarminių bateriju, nes jos gali sugadinti jūsų FM belaides ausines.
Bateriju idėjimas ir pakeitimas
1 Atsukite ir nuimkite kairiają ausinių pagalvėlę.
4 Vėl sumontuokite kairiają ausinių pagalvėlę.
Siųstuvo paruošimas
5 Isitikinkite, kad adapterio darbinė įtampa, nurodyta ant firminės gaminio lentelės, atitinka elektros tinklo įtampa.
6 Istatykite 12 V/ 200mA kintamosios/pastoviosios srovės adapterio pastovios srovės maitinimo laido kištuką i kitoje siųstuvo pusėje esantį pastoviosios srovės maitinimo laido lizdą, pažymėtą "DC 12V".
7 Ijunkite 12 V/ 200mA kintamosios/pastoviosios srovės adapterį i elektros tinklo lizda.
Visuomet ištraukite adapterio laido kištuką iš elektros tinklo lizdo, kai siųstuvas nenaudojamas ilgesnį laiką.
Ausinių baterijų įkrovimas
8 Uždėkite ausines ant įkraunamojo stovo ir įsitikinkite, kad kroviklio kontaktinių kištukų ir ausinių įkrovimo kontaktų padėtis sutampa. Automatiškai įsižiebs įkrovimo indikatoriaus "CHARGING" lemputė, signalizuodama apie tai, jog vyksta įkrovimo procesas. Tuo pat metu ausinės automatiškai išsijungs ( indikatoriaus "POWER" lemputė užgęsta). Kuomet baterijos bus įkrautos (įkrovimas užtrunka maždaug 16 valandų), žalia indikatoriaus "CHARGING" lemputė taip pat automatiškai užges.
SVARBU!
- Ikraunamasis stovas-siustuvas neperduoda garso signalu, kuomet vyksta bateriju ikrovimas.
DÈMESIO!
- Prieš naudojant FM ausines pirmą kartą būtina iki galo ikrauti baterijas, laikant ausines ikraunamajame stove ne mažiau kaip 16 val. Tai garantuos ilgesni bateriju tarnavimo laiką.
- Baterijas prašome ikrauti tik kartu tiekiamame ikraunamajame stove (SBC HC8542) ar su jomis visiškai suderinamame kroviklyje.
Prijungimas prie garso šaltinio
9 Prijunkite vieną garso laido galą (3.5 mm stereo jungtis) prie siųstuvo 3.5 mm stereo jėjimo jungties lizdo "STEREO INPUT JACK".
10 Prijunkite kitą 3.5 mm stereo garso laido galą prie vieno iš šių lizdų:
a) Garso šaltinio, pvz., televizoriaus, HiFi garso aparatūros ar asmeninio kompiuterio, ausinių išėjimo lizdo. Nustatykite pastovų santykinai aukštą garso šaltinio garso stiprumo lygi, pvz., 25% maksimalaus garso lygio.
- Jei jūsų garso šaltinis turi 6.3mm ausinių išėjimo lizda, panaudokite kartu tiekiamą stereo jungties adapterį, leidžiantį pritaikyti 3.5mm jungties kištuką 6.3mm lizdui.
SVARBU!
- Kai kurių televizorių ausinių išėjimo garso stiprumą galima reguliuoti tik naudojantis televizoriaus ekrano meniu.
b) Garso šaltinio linijinio išėjimo lizdo, pvz., "REC OUT" ar "LINE OUT" (panaudojant kartu tiekiamą "Y" tipo kabelį).
- Patikrinkite, ar raudonas RCA kištukas (dešinysis kanalas) yra prijungtas prie garso šaltinio dešiniojo kanalo išėjimo (raudona spalva).
- Patikrinkite, ar baltas RCA kištukas (kairysis kanalas) yra prijungtas prie garso šaltinio kairiojo kanalo išėjimo (balta spalva).
- jei garso šaltinio RCA išėjimo garso stiprumą galima reguliuoti, nustatykite didžiausią išėjimo signalo lygi, kuriam esant garsas dar néra iškraipomas.
11 ljunkite savo garso šaltinį ir atsargiai padidinkite jo garso stiprumą.
Siųstuvo indikatoriaus POWER lemputė įsižiebs tuomet, kai bus gaunami signalai.
12 ljunkite ausinių ijungimo-išjungimo jungikli "POWER".
Automatiškai įsižiebs indikatoriaus lemputė "POWER".
136 LIETUVIŠKAI

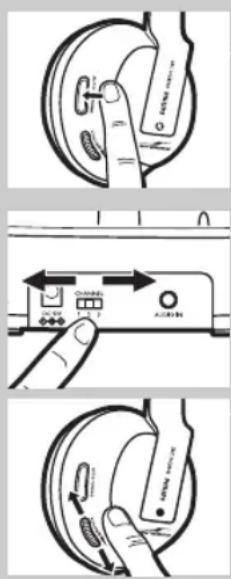

13 Nuspauskite ir palaikykite maždaug 1 sekundę ausinių automatinio suderinimo mygtuką "AUTO-TUNING", kad būtų surastas tinkamas perdavimo kanalas.
Ausinės automatiškai susiderins su siųstuvu.
14 Jei atsiranda trikdžių iš netoliese esančių siųstuvų, pakeiskite siųstuvo perdavimo kanalą, paskui pakartokite 13-ame punkte aprašytus veiksmus, suderindami ausines su siųstuvu.
15 Sureguliuokite ausinių garso stiprumą iki norimo lygio.
SVARBU!
- Venkite reguliuoti garso šaltinio garso stipruma, nes tai gali turėti neigiamos įtakos garso kokybei, esant per žemam įėjimo lygiui.
Trikčių šalinimas
Jei atsiranda triktis, pirmiausiai išbandykite žemiau išvardintus punktuose pateiktus sprendimo būdus. Jei vadovaujantis pateiktais nurodymais problemos išspręsti nepavyksta, skambinkite j klientų konsultavimo tarnybą (žiūr: "Reikia pagalbos?") arba pasitarkite su pardavėju, iš kurio pirkote šį gaminį.
Niekuomet nebandykite ardyti prietaiso patys, nes tuomet nestos galioti prietaisui suteikta gamintojo garantija.
Pirmiausiai patikrinkite visus laidus ir jsitikinkite, kad jie yra prijungti teisingai.
Triktis Galimos priežastys Sprendimas
| Neprasideda Nejdėtos baterijos Atlikite veiksmų seką, aprašytą 1-4ausinių baterijų punktuose skyrelyje ‘Baterijų įdėjimasįkrovimo procesas ir pakeitimas’ | ||
| Neteisingai įdėtos baterijos Įstatykite baterijas iš naujo,atsižvelgdami į pažymėtus poliškumosimbolius. | ||
| Nėra maitinimo iš elektros tinklo | Patikrinkite, ar įkraunamasis stovasyra įjungtas į elektros tinklą peradapterį ir atlikite 5-7 punktuoseaprašytus veiksmus. | |
| Įkroviklio kontaktiniai kištukainesiliečia su ausinių metalinekontaktine plokštele | Uždėkite ausines ant įkraunamojostovo tinkamai ir įsitikinkite, kadįkrovimo indikatorius "CHARGE"šviečia. | |
| Ausinės yra uždėtos antįkraunamojo stovo neteisingojepadėtyje | Uždėkite ausines teisingoje padėtyje. | |
| Nėra garso/garsasiškraipomas | Ausinių maitinimas išjungtas | Paspauskite maitinimo įjungimo-įšjungimo jungiklį "POWER".Automatiškai įsižiebs indikatoriaus"POWER" lemputė, signalizuojanti apietai, jog ausinės yra įjungtos. |
| Nejdėtos baterijos Atlikite veiksmų seką aprašytą 1-4 punktuose skyrelyje ‘Baterijų įdėjimas ir pakeitimas’ | |
| Neteisingai įdėtos baterijos Įstatykite baterijas iš naujo,atsižvelgdami į pažymėtus poliškumo simbolius. | |
| Siųstuvas negauna maitinimo iš Patikrinkite, ar įkraunamasis stovas elektros tinklo yra įjungtas į elektros tinklą peradapterį ir atlikite 5-7 punktuose aprašytus veiksmus. | |
| Baterijos išsikrovė Atlikite 5-7 punktuose aprašytusveiksmus sistemai įkrauti. | |
| Neprijungtas garso šaltinis Įsitikinkite, kad garso šaltinio išėjimolizdas yra sujungtas su Jūsų siųstuvo3.5 mm stereo įėjimo jungties lizdu.Atlikite 9-12 punktuose nurodytusveiksmus. | |
| Garso šaltinis yra išjungtas Įjunkite garso šaltinį. | |
| Nustatytas per mažas garso Sureguliuokite jūsų garso šaltinio stiprumas arba ausinių garso stiprumą.Klausos apsauga: ilgalaikis šiogaminio naudojimas nustačius didelįgarso stiprumą gali neatstatomaisužaloti jūsų klausą | |
| Garso išėjimo lygis žemas Jei garso šaltinio RCA išėjimo garso stiprumą galima reguliuoti,nustatykite didesnį išėjimo signalolygį, kuriam esant garsas nėraiškraipomas.SVARBU: kai kurių televizorių ausiniųišvesties garso stiprumą galimareguliuoti tik naudojantis televizoriausekrano meniu.. | |
| Ausinės nesuderintos su siųstuvu Nuspauskite ir palaikykite mygtuką"AUTO-TUNING" maždaug 1 sek.,tuomet ausinės automatiškai ieškosgeriausio priėmimo signalo. | |
| Trikdžiai dėl kitų radijosignalų šaltinių | 1) Pakeiskite siųstuvo dažnių kanalą.Pasirinkite 1 iš 3 galimų variantų,kuris leidžia geriausiai priimti signalą.Mes rekomenduojame pirmiausiaipasirinkti kanalą 1. Paskui suderinkiteausinių priėmimo kanalą su siųstuvu,kaip buvo aprašyta aukščiau.2) Perkelkite siųstuvą arba ausines įkitą vietą |
| Imtuvas yra per toli nuo siųstuvo Prieikite arčiau siųstuvo. | |
138 LIETUVIŠKAI
| Naudojamas kitoks, nei Naudokite komplekte esantį siųstuvą SBC HC8542, siųstuvas SBC HC8542. Kai kurie siųstuvai, sumontuoti kituose įrenginiuose, gali būti nesuderinami su ausinėmis SBC HC8545 dėl jose įdiegtų pažangesnių technologijų. | ||
| Nėra garso (naudojant keletą ausinių ar Philips belaidžių garsiakalbių) | Įkraunamasis stovas-siųstuvas neperduoda garso signalų, kuomet vyksta baterijų įkrovimas. Todėl kitos Philips ausinės ar belaidžiai | Jei norite klausyti muzikos per kitas Philips belaides ausines ar garsiakalbius, suderinamus su SBC HC8542 įkraunamuoju stovu- |
| garsiakalbiai negali priimti jokio SBC HC8545 signalo net ir tuomet, kai jie yra tinkami naudoti su SBC HC8542 įkraunamuoju stovu-siųstuvu. | ausines nuo įkraunamojo stovo-siųstuvo. | |
| Siųstuvas | Sistema: | Radijo dažniai (RF) |
| Moduliacija: | Dažninė moduliacija (FM) | |
| Kontrolinis signalas: | 19kHz | |
| Nešlio dažnis: (/00 & /05) | Kanalas 1: 863.5MHzKanalas 2: 864MHzKanalas 3: 864.5MHz | |
| Spinduliujama išėjimo galia: | <10mW | |
| Darbinis signalo perdavimo diapazonas: | iki 100m**, visomis kryptimis (360°) | |
| lėjimo lygis: | 500 mV | |
| Maitinimo šaltinis: | 12 Volts/ 200mA DC, teigiamas polius centre; modelio Nr.: SBC CS030/00 (/05 D. Britanijai, Airijai) | |
| Ausinės | Priėmimo dažnis: (/00 & /05) | 863MHz – 865MHz |
| Signalo/triukšmo santykis: | ~ 70 dB (1kHz sinusoidė, pagal "A" charakteristiką) | |
| Iškraipymai: | ≤ 2% THD | |
| Kanalų atskyrimas: | ≥ 30 dB | |
| Atkuriamų audio dažnių diapazonas: | 20-20,000 Hz | |
| Maitinimo šaltinis: | 2 x R03/AAA įkraunamos baterijos (Philips, NiMH, modelio Nr.: SBC HB550S, užsakymo Nr. 996500015757) | |
| Baterijos veikimo laikas: | ~ 15 valandų |
*) Visi čia pateikti duomenys gali būti keičiami be atskiro įspėjimo
**) Priklausomai nuo aplinkos sąlygų
Europos reglamentų atitikties deklaracija
"Philips Consumer Electronics, B.U. Peripherals & Accessories" pareiškia, kad ši FM belaidė ausinių sistema SBC HC8540 atitinka esminius Direktyvos 1999/5/EC reikalavimus ir kitas susijusias šios direktyvos nustatytas sąlygas.
Šis gaminys buvo suprojektuotas, išbandytas ir pagamintas pagal Europos R&TTE direktyvą 1999/5/EC.
Pagal šią direktyvą šis gaminys gali būti naudojamas žemiau išvardintose šalyse:
SBC HC 8540/00
Šis gaminys atitinka 3 klasės reikalavimus, nustatytus normose EN 301 489-1 ir EN 301 489-9.
