SBCHC8540 - Kopfhörer PHILIPS - Kostenlose Bedienungsanleitung

Marke	Philips
Modell	SBCHC8540
Produkttyp	Kabelloser FM-Audio-Kopfhörer
Technologie	Funkfrequenz (HF), FM-Modulation
Trägerfrequenz	Kanal 1: 863,5 MHz; Kanal 2: 864 MHz; Kanal 3: 864,5 MHz
Sendebereich	Bis zu 100 Meter, omnidirektional (360°)
Abgestrahlte Ausgangsleistung	<10 mW
Eingangspegel	500 mV
Stromversorgung Sender	12 V / 200 mA Gleichstrom, Netzteil SBC CS030/00
Stromversorgung Kopfhörer	2 wiederaufladbare NiMH-Akkus R03/AAA (Typ SBC HB550S)
Akkulaufzeit	Ca. 15 Stunden
Ladezeit	Ca. 16 Stunden
Audiofrequenzgang	20 - 20 000 Hz
Signal-Rausch-Verhältnis	~70 dB (A-bewertet)
Gesamtklirrfaktor	≤ 2 %
Kanaltrennung	≥ 30 dB
Kompatibilität	Andere kabellose Philips FM-Kopfhörer/Lautsprecher im 864-MHz-Band, FM-Modulation, 19-kHz-Pilotton
Reinigung	Leicht angefeuchtetes Wildleder; Alkohol, Ammoniak oder Scheuermittel vermeiden
Hörsicherheit	Dauerhafte Nutzung bei hoher Lautstärke kann das Gehör schädigen
Ersatzteile	Wiederaufladbare Akkus SBC HB550S, Netzteil SBC CS030/00
Garantie	Nicht selbst öffnen; wenden Sie sich an einen autorisierten Händler

Häufig gestellte Fragen - SBCHC8540 PHILIPS

Wie setze ich die Akkus in den Kopfhörer ein?

Entfernen Sie das Polster des linken Ohrs, legen Sie zwei wiederaufladbare NiMH-AAA-Akkus (Typ Philips SBC HB550S) unter Beachtung der Polarität ein und setzen Sie das Polster wieder auf.

Wie lade ich den Kopfhörer auf?

Setzen Sie den Kopfhörer in die Ladestation ein und richten Sie die Kontaktstifte aus. Die Anzeige CHARGING leuchtet. Die vollständige Ladezeit beträgt ca. 16 Stunden.

Wie verbinde ich den Sender mit einer Audioquelle?

Verwenden Sie das mitgelieferte 3,5-mm-Audiokabel: Schließen Sie es an den Kopfhörerausgang oder den Line-Ausgang (über das Y-Kabel) Ihres Fernsehers, Ihrer Hi-Fi-Anlage oder Ihres PCs an.

Was tun, wenn sich der Kopfhörer nicht einschaltet?

Überprüfen Sie, ob die Akkus richtig eingelegt und geladen sind. Drücken Sie die POWER-Taste am Kopfhörer. Wenn das Problem weiterhin besteht, laden Sie den Kopfhörer auf.

Wie stelle ich den Kanal ein, um Störungen zu vermeiden?

Verwenden Sie den Kanalwahlschalter am Sender (Kanal 1, 2 oder 3). Halten Sie dann die AUTO-TUNING-Taste am Kopfhörer ca. 1 Sekunde lang gedrückt, um ihn zu synchronisieren.

Wie groß ist die maximale Reichweite des Kopfhörers?

Die Sende Reichweite beträgt bis zu 100 Meter im Freifeld mit omnidirektionaler Abdeckung (360°).

Kann ich Alkali- oder NiCd-Akkus verwenden?

Nein. Verwenden Sie ausschließlich die wiederaufladbaren NiMH-Akkus mit verkürzter Umhüllung von Philips (R03/AAA, Typ SBC HB550S). NiCd- oder Alkalibatterien können den Kopfhörer beschädigen.

Wie reinige ich den Kopfhörer?

Verwenden Sie ein leicht angefeuchtetes Wildleder. Verwenden Sie keine Produkte, die Alkohol, Ammoniak oder Scheuermittel enthalten.

Warum lädt der Kopfhörer nicht?

Stellen Sie sicher, dass die Ladestation angeschlossen ist und der Kopfhörer richtig positioniert ist (Stifte ausgerichtet). Überprüfen Sie auch, ob das Netzteil richtig angeschlossen ist.

Erlischt die Garantie, wenn ich den Kopfhörer öffne?

Ja. Öffnen Sie den Kopfhörer niemals selbst. Bei technischen Problemen wenden Sie sich an Ihren Philips-Händler oder einen autorisierten Service.

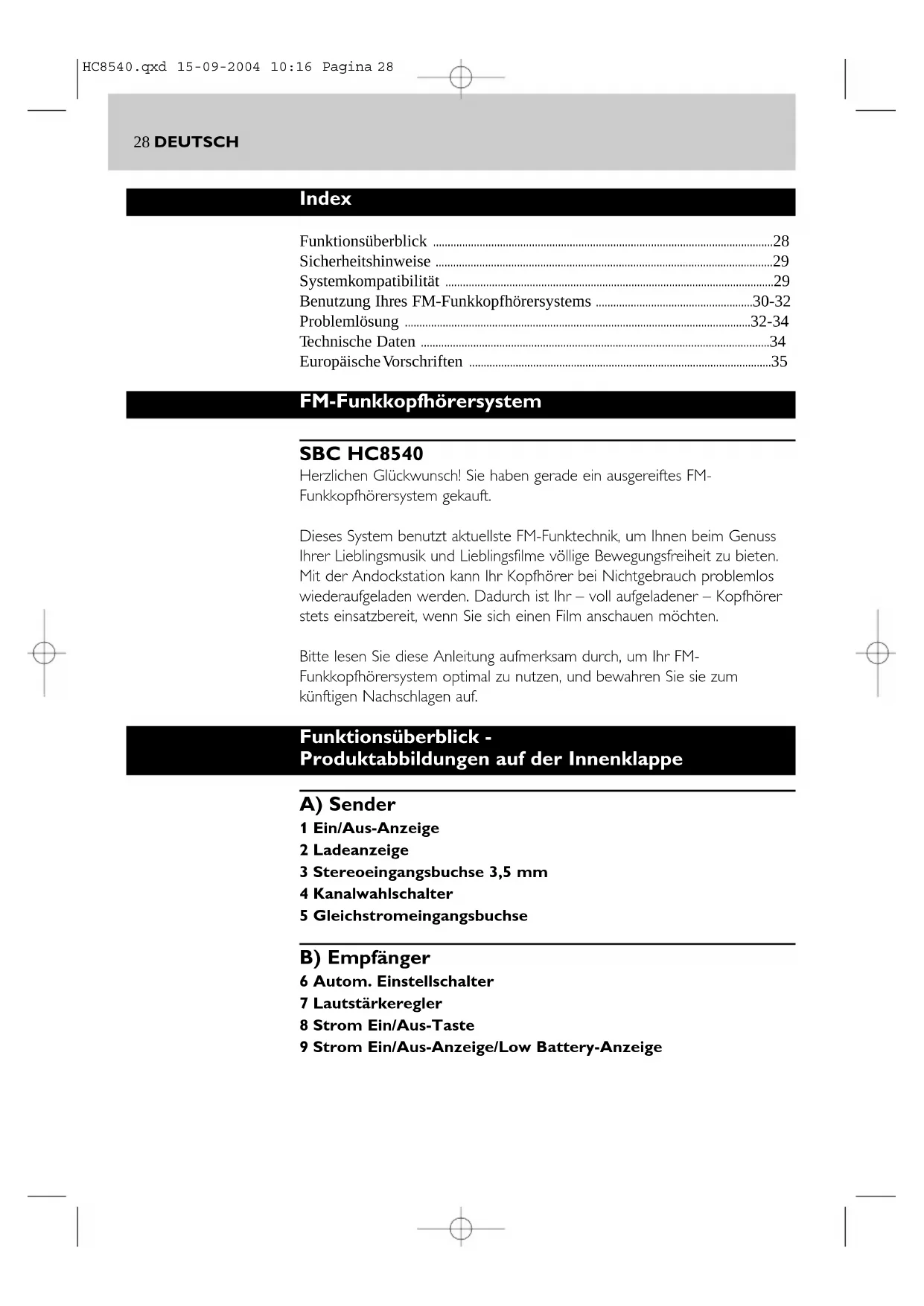

BEDIENUNGSANLEITUNG SBCHC8540 PHILIPS

Funktionsüberblick 28

Sicherheitshinweise 29

Systemkompatibilität 29

Benutzung Ihres FM-Funkkopfhörersystems 30-32

Problemlösung 32-34

Technische Daten 34

Europäische Vorschriften 35

FM-Funkkopfhörersystem

SBC HC8540

Herzlichen Glückwunsch! Sie haben gerade ein ausgereiftes FM-Funkkopfhörersystem gekauft.

Dieses System benutzt aktuellste FM-Funktechnik, um Ihnen beim Genuss Ihrer Lieblingsmusik und Lieblingsfilme völlige Bewegungsfreiheit zu bieten. Mit der Andockstation kann Ihr Kopfhörer bei Nichtgebrauch problemlos wiederaufgeladen werden. Dadurch ist Ihr – voll aufgeladener – Kopfhörer stets einsatzbereit, wenn Sie sich einen Film anschauen möchten.

Bitte lesen Sie diese Anleitung aufmerksam durch, um Ihr FM-Funkkopfhörersystem optimal zu nutzen, und bewahren Sie sie zum künftigen Nachschlagen auf.

Funktionsüberblick - Produktabbildungen auf der Innenklappe

A) Sender

1 Ein/Aus-Anzeige
2 Ladeanzeige
3 Stereoeingangsbuchse 3,5 mm
4 Kanalwahlschalter
5 Gleichstromeingangsbuchse

B) Empfänger

6 Autom. Einstellschalter
7 Lautstärkeregler
8 Strom Ein/Aus-Taste
9 Strom Ein/Aus-Anzeige/Low Battery-Anzeige

Wichtige Informationen

Bitte lesen Sie die folgenden Anweisungen aufmerksam durch und bewahren Sie diese Schrift zum künftigen Nachschlagen auf. Alle Sicherheits- und Bedienerhinweise sollten vor Benutzung des FM-Funkkopfhörersystems gelesen werden.

Sicherheitshinweise

• Beugen Sie der Feuer- oder Stromschlaggefahr vor: setzen Sie diese Ausrüstung nicht etwa Feuchtigkeit, Regen, Sand oder übertriebener, durch Heizkörper oder direkte Sonneneinstrahlung verursachter Wärme aus.
• Funkausrüstung für „drahtlose" Audio-Anwendungen ist nicht vor Störungen durch andere Funksysteme geschützt.
• Benutzen Sie keine Reiniger, die Alkohol, Spiritus, Ammoniak oder scheuernde Partikel enthalten, da diese das Gehäuse beschädigen können. Benutzen Sie ein etwas angefeuchtetes Ledertuch zum Reinigen des Gehäuses.
• alls Flüssigkeit in das Kopfhörersystem gelangt, nehmen Sie die Batterien sofort heraus und wenden Sie sich an einen autorisierten Händler.
• Benutzen Sie dieses Produkt nicht an einem feuchten Ort oder in der Nähe von Wasser.
• Setzen Sie dieses Produkt nicht extremer Wärme oder direkter Sonneneinstrahlung aus.
• Öffnen Sie dieses Produkt nicht. Sollten Sie technische Schwierigkeiten haben, bringen Sie es bitte zu Ihrem Philips-Händler.
• Decken Sie dieses Produkt nicht ab.
• Unzulänglich geschützte oder empfindliche elektronische Geräte können durch den Einsatz dieses Produktes beeinträchtigt werden. Diese Störung kann beide Geräte beschädigen. Bitte prüfen Sie, ob in direkter Umgebung befindliche Geräte von diesem Produkt -nachteilig- beeinflusst werden können, bevor Sie es erstmals benutzen.
• Hörsicherheit! Ständige Benutzung bei hoher Lautstärke kann Ihr Gehör bleibend schädigen.

Systemkompatibilität

Es ist technisch möglich, eine Reihe zusätzlicher FM-Drahtloskopfhörer oder Philips FM-Drahtloslautsprecher mit einem einzigen Sender zu benutzen, wenn sie alle*:

– im 864 MHz-Bereich arbeiten
- nach demselben Modulationsschema arbeiten
– einen 19 kHz-Pilotton feststellen können
Zur Bestätigung der Kompatibilität ziehen Sie bitte die
Elektrodatenblätter des Gerätes zu Rate.

Diese Aussage ist lediglich von einem technischen Standpunkt aus zu interpretieren und stellt somit weder eine Garantie noch eine Verpflichtung bezüglich der Käuflichkeit einzelner FM-Drahtlos-kopfhörer/-lautsprecher, die mit SBC HC8542 kompatibel sind, dar.

30 DEUTSCH

Benutzung Ihres FM-Funkkopfhörersystems

WICHTIGER HINWEIS!

• Benutzen Sie ausschließlich Philips SBC CS030/00 (/05 für GB, Irland) 12 V/200 mA AC/DC-Adapter.
• Benutzen Sie ausschließlich wiederaufladbare Kurzmantel-NiMH-Batterien (R03/AAA, Typnummer: SBC HB550S, Artikelnummer 996500015757) von Philips.
• Benutzen Sie keine NiCd-Batterien oder Alkalibatterien, weil diese Ihr FM-Funkkopfhörersystem beschädigen können.

Einlegen/Wechseln von Batterien

1 Schrauben Sie das linke Ohrkissen des Kopfhörers los und nehmen Sie es ab.
2 Legen Sie die wiederaufladbaren Batterien in das Batteriefach ein. Benutzen Sie ausschließlich wiederaufladbare Kurzmantel-NiMH-Batterien (R03/AAA, Typnummer: SBC HB550S, Artikelnummer 996500015757) von Philips.
3 Vergewissern Sie sich, dass die Batterien richtig eingelegt sind, wie vom gravierten Polsymbol im Batteriefach angezeigt. Nehmen Sie stets die Batterien aus dem Kopfhörer heraus, wenn das System längere Zeit nicht benutzt wird.
4 Bringen Sie das linke Ohrkissen wieder an.

Einrichten des Senders

5 Vergewissern Sie sich, dass die auf dem Typenschild angegebene Nennspannung des Adapters mit der Netzspannung übereinstimmt.
6 Schließen Sie den Gleichstromausgangsstecker des 12 Volt/200 mA AC/DC-Adapters an die DC 12V Stromeingangsbuchse auf der Rückseite des Senders an.
7 Schließen Sie den 12 Volt/200 mA AC/DC-Adapter an die Netzsteckdose an. Ziehen Sie stets den Adapter aus der Steckdose, wenn der Sender längere Zeit nicht benutzt wird.

Aufladen des Kopfhörers

8 Setzen Sie den Kopfhörer auf die Andockstation und vergewissern Sie sich, dass die Ladestifte des Senders und der Ladekontakt des Kopfhörers korrekt miteinander ausgerichtet sind.

Die Anzeigelampe CHARGING leuchtet bei ablaufendem Ladevorgang automatisch auf. Gleichzeitig wird der Kopfhörer automatisch abgeschaltet (d. h. POWER Ein/Aus-Anzeigelampe aus).

Bei abgeschlossenem Ladevorgang (der etwa 16 Stunden in Anspruch nimmt) erlischt auch die grüne Anzeigelampe CHARGING.

SBC HB550S NIMI

大容量 内部数

- Bei aktiviertem Aufladevorgang überträgt die Andockstation kein Audiosignal.

WARNHINWEIS!

• Vor erstmaliger Benutzung des FM-Kopfhörers stellen Sie bitte sicher, dass die Batterien mindestens 16 Stunden lang voll aufgeladen wurden. Dadurch wird eine längere Standzeit der Batterien gewährleistet
• Dieses Produkt erfüllt die aktuellsten Sicherheitsvorschriften. Bitte laden Sie die Batterien nur mit der mitgelieferten Andockstation (SBC HC8542) oder einem völlig kompatiblen Ladegerät auf.

Audioanschluss

9 Schließen Sie ein Ende des Audiokabels (Stereostecker 3,5 mm) an des Senders Stereoeingangsbuchse 3,5 mm an.

10 Schließen Sie das andere Ende des Stereokabels 3,5 mm entweder an: a) Den Kopfhörerausgang einer Audioquelle wie z. B. Fernsehgerät, HiFi oder PC an.
Stellen Sie den Lautstärkepegel der Audioquelle auf einen fixen, einigermaßen hohen Pegel ein; beispielsweise 25% des größtmöglichen Pegels.
- Falls Ihre Audioquelle einen Kopfhörerausgang 6,3 mm hat, benutzen Sie den mitgelieferten Stereo-Adapterstecker 3,5 mm/6,3 mm.

WICHTIGER HINWEIS!

- Bei bestimmten Fernsehgeräten kann der Ausgangspegel der Kopfhörerbuchse erst nach Zugriff auf das Bildschirmmenü des Fernsehgerätes eingestellt werden.

b) Den Leitungsausgang einer Audioquelle wie z. B. REC OUT oder LINE OUT (mit dem mitgelieferten Y-Kabel) an.

• Überprüfen Sie, ob der rote RCA-Stecker (rechter Kanal) an den rechten Kanal (rot) der Audioquelle angeschlossen ist.
• Überprüfen Sie, ob der weiße RCA-Stecker (linker Kanal) an den linken Kanal (weiß) der Audioquelle angeschlossen ist.
• Falls die Audioquelle einen einstellbaren RCA-Ausgangspegel hat, stellen Sie den Ausgangspegel auf den größtzulässigen unverzerrten Pegel ein.

11 Schalten Sie Ihre Audioquelle ein und erhöhen Sie die Lautstärke der Audioquelle behutsam.

Die POWER Ein/Aus-Anzeige des Senders leuchtet auf, wenn Signale empfangen werden.

12 Schalten Sie die POWER Ein/Aus-Taste des Kopfhörers ein.

Die POWER Ein/Aus-Anzeige wird automatisch eingeschaltet.

32 DEUTSCH

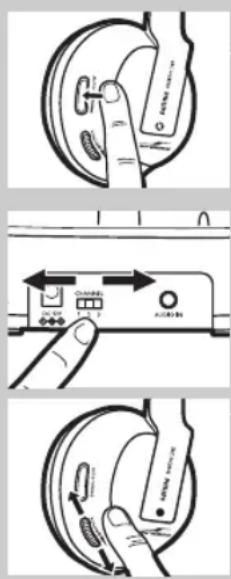

13 Drücken und halten Sie die Taste AUTO-TUNING am Kopfhörer etwa 1 Sekunde lang, um den richtigen Übertragungskanal einzustellen. Der Kopfhörer wird automatisch auf den Sender eingestellt.

14 Bei Störungen durch Sender in der Nachbarschaft stellen Sie den Übertragungskanal des Senders - anders- ein; wiederholen Sie anschließend Schritt 13, um den Kopfhörer auf den Sender einzustellen.

15 Stellen Sie die Lautstärke des Kopfhörers auf den gewünschten Hörpegel ein.

WICHTIGER HINWEIS!

- Vermeiden Sie das Einstellen des Hörlautstärkepegels an der Audioquelle, weil dadurch die Audioqualität bei zu niedrigen Eingangspegeln beeinträchtigt werden könnte.

Problemlösung

Wenn ein Fehler auftritt, sind zuerst die nachstehenden Punkte zu überprüfen. Wenn Sie das Problem nicht durch Befolgen dieser Ratschläge lösen können, wenden Sie sich an die Helpline (siehe „Hilfe nötig?“) oder an Ihren Händler. Versuchen Sie niemals, das Gerät selbst zu öffnen, weil die Garantie dadurch erlischt. Überprüfen Sie zuerst alle Kabel um sicherzustellen, dass sie richtig angeschlossen sind.

Problem Mögliche Ursache Lösung

Kopfhörer wird nicht aufgeladen	Keine Batterie eingelegtWechseln von Batterien' befolgen.	Schritt 1 bis 4 von ,Einlegen/
	Falsch herum eingelegte Batterien	Die Batterien dem gravierten Polsymbol entsprechend einlegen.
	Keine Stromversorgung	Sicherstellen, dass die Andockstation durch einen Adapter an das örtliche Stromversorgungsnetz angeschlossen ist, und Schritt 5 bis 7 befolgen.
	Ladestift der Andockstation nicht mit der Metallplatte des Kopfhörers in Kontakt	Den Kopfhörer in Position arretieren und sicherstellen, dass die Anzeigelampe CHARGING leuchtet.
	Kopfhörer falsch herum auf das Ladedock gesetzt	Den Kopfhörer richtig herum aufsetzen.
Kein Sound/ verzerrter Sound	Kopfhörer abgeschaltet	Die POWER Ein/Aus-Taste drücken.Die POWER Ein/Aus-Anzeigelampe wird automatisch eingeschaltet und zeigt an,dass der Kopfhörer eingeschaltet ist.
	Keine Batterie eingelegt Schritt 1 bis 4 von ,Einlegen/Wechseln von Batterien' befolgen
	Falsch herum eingelegte Batterien	Die Batterien dem gravierten Polsymbol entsprechend einlegen.

Keine Stromversorgung des Sicherstellen, dass die AndockstationSenders durch einen Adapter an das örtlicheStromversorgungsnetz angeschlossenist, und Schritt 5 bis 7 befolgen.
Niedrige Batterieleistung Schritt 5 bis 7 befolgen, um dasSystem wiederaufzuladen.
Audioquelle nicht angeschlossen	Sicherstellen, dass der Audioausgang Ihrer Audioquelle an die Stereoeingangsbuchse 3,5 mm IhresSenders angeschlossen ist. Schritt 9 bis 12 befolgen.
Audioquelle ist abgeschaltet Ihre Audioquelle wieder einschalten.
Lautstärkepegel zu niedrig Den Lautstärkepegel Ihrereingestellt Audioquelle oder des Kopfhörerseinstellen.Hörsicherheit:Ständige Benutzung bei hoher Lautstärke kann Ihr Gehör bleibend schädigen.
Audioausgangspegel niedrig Bei Audioquellen mit einstellbaremAusgangspegel den Ausgangspegel auf einen höheren und nicht verzerrten Pegel einstellen.WICHTIGERHINWEIS:Bei bestimmtenFernsehgeräten kann der Ausgangspegel der Kopfhörerbuchse erst nach Zugriff auf das Bildschirmmenü des Fernsehgerätes eingestellt werden.
Kopfhörer nicht auf den Sender Die Taste AUTO-TUNING etwa eingestellt 1 Sekunde lang drücken und halten,woraufhin der Kopfhörer automatisch nach dem bestmöglichen Empfang sucht.
Störung durch andere Funkquellen	1) Den Frequenzkanal des Senders ändern. 1 der 3 Optionen für besten Empfang wählen.Wir raten Ihnen, Kanal 1 als erste Option zu wählen.Als Nächstes stellen Sie den Kopfhörer-Einstellkanal wie vorstehend beschrieben ein.2) Sender oder Kopfhörer verlegen.
Empfänger zu weit vom Sender entfernt	Für Empfang näher bringen
Es wird ein anderer Sender als SBC HC8542 benutzt	Machen Sie sich den Sender SBC HC8542 zunutze. Einige, bereits in andere Ausrüstung eingebaute Sender sind, wegen der eingesetzten modernen Technik, evtl. nicht mit dem Kopfhörer SBC HC8545 kompatibel.

34 DEUTSCH

Kein Sound(mehrere Ladevorgang	Die Andockstation überträgt beim kein Audiosignal. Andockstation SBC HC8542	Wenn Sie Musik mit anderen, mit der
Kopfhörer oder PhilipsFunklautsprecher)	Deshalb können andere Philips Kopfhörer oder Funklautsprecher kein Signal empfangen, selbst wenn sie mit der Andockstation Kopfhörer SBC HC8542 kompatibel sind.	kompatiblen Philips Funkkopfhörern oder -lautsprechern genießen wollen, entfernen Sie auf jeden Fall den
		SBC HC8542 kompatibel sind. Andockstation.

Technische Daten*

Sender	System:	Hochfrequenz (RF)
	Modulation:	Frequenzmodulation (FM)
	Pilotton:	19kHz
	Trägerfrequenz: (/00 & /05)	Kanal 1: 863.5MHzKanal 2: 864MHzKanal 3: 864.5MHz
	Abgestrahlte Ausgangsleistung:	<10mW
	Effektiver Übertragungsbereich: bis zu 100 Meter, in alle Richtungen (360°)
	Eingangspegel:	500 mV
	Stromversorgung:	12 Volt/ 200mA DC, Mitte positiv; Typnummer: SBC CS030/00 (/05 für GB, Irland)
Kopfhörer	Empfangsfrequenz: (/00 & /05)	863MHz – 865MHz
	Störabstand:	~ 70 dB (1 kHz Sinuswelle, A-bewertet)
	Verzerrung:	Klirrfaktor ≤ 2%
	Kanalabstand:	≥ 30 dB
	Audiofrequenzbereich:	20-20,000 Hz
	Stromversorgung:	2 x R03/AAA wiederaufladbare Batterien (Philips NiMH, Typnummer: SBC HB550S, Teilenummer 996500015757)
	Batteriestandzeit:	~ 15 Stunden

*) Unangekündigte Änderungen der technischen Daten vorhalten
**) Je nach Umgebungsbedingungen

Europäische Vorschriften

Hiermit erklärt Philips Consumer Electronics, Unternehmensbereich Peripheriegeräte & Zubehör, dass dieses FM-Drahtloskopfhörersystem (SBC HC 8540) mit den wesentlichen Anforderungen und sonstigen einschlägigen Bestimmungen von Richtlinie 1999/5/EWG konform geht.

Dieses Produkt wurde im Einklang mit der europäischen R&TTE-Richtlinie 1999/5/EWG konstruiert, geprüft und hergestellt.

Lt. dieser Richtlinie kann dieses Produkt in den folgenden Ländern in Verkehr gebracht werden:

SBC HC 8540/00

R&TTE-Richtlinie 1999/5/EC

B √	DK √	E √	GR √	F √
IRL ✘	I √	L √	NL √	A √
P √	SU √	S √	UK ✘	N √
D √ CH √

SBC HC 8540/05

R&TTE-Richtlinie 1999/5/EC

B ×	DK ×	E ×	GR ×	F ×
IRL √	I ×	L ×	NL ×	A ×
P ×	SU ×	S ×	UK √	N ×
D × CH ×

Dieses Produkt entspricht den Anforderungen der Klasse 3 lt. EN 301 489-1 und EN 301 489-9.
