SBCHC8540 - Наушники PHILIPS - Бесплатное руководство пользователя

Бренд	Philips
Модель	SBCHC8540
Тип продукта	Беспроводные FM-наушники
Технология	Радиочастота (RF), FM-модуляция
Несущая частота	Канал 1: 863,5 МГц; Канал 2: 864 МГц; Канал 3: 864,5 МГц
Дальность передачи	До 100 метров, всенаправленная (360°)
Излучаемая выходная мощность	<10 мВт
Входной уровень	500 мВ
Питание передатчика	12 В / 200 мА пост. тока, адаптер SBC CS030/00
Питание наушников	2 аккумуляторные батареи NiMH R03/AAA (тип SBC HB550S)
Время работы от батарей	Около 15 часов
Время зарядки	Около 16 часов
Аудиочастотный диапазон	20 - 20 000 Гц
Отношение сигнал/шум	~70 дБ (взвешенный А)
Общие гармонические искажения	≤ 2 %
Разделение каналов	≥ 30 дБ
Совместимость	Другие беспроводные FM-наушники/колонки Philips диапазон 864 МГц, FM-модуляция, пилот-тон 19 кГц
Очистка	Слегка влажная замша; избегайте спирта, нашатырного спирта или абразивов
Безопасность прослушивания	Постоянное использование на высокой громкости может повредить слух
Запасные части	Аккумуляторные батареи SBC HB550S, адаптер SBC CS030/00
Гарантия	Не открывать самостоятельно; обратитесь к авторизованному дилеру

Часто задаваемые вопросы - SBCHC8540 PHILIPS

Как установить батареи в наушники?

Снимите амбушюр левого наушника, вставьте две аккумуляторные батареи NiMH AAA (тип Philips SBC HB550S) соблюдая полярность, затем верните амбушюр на место.

Как зарядить наушники?

Поместите наушники в зарядную станцию, совместив контактные штыри. Загорится индикатор CHARGING. Полное время зарядки около 16 часов.

Как подключить передатчик к источнику звука?

Используйте прилагаемый аудиокабель 3,5 мм: подключите его к выходу на наушники или линейному выходу (через Y-кабель) вашего телевизора, аудиосистемы или ПК.

Что делать, если наушники не включаются?

Убедитесь, что батареи установлены правильно и заряжены. Нажмите кнопку POWER на наушниках. Если проблема не исчезнет, зарядите наушники.

Как настроить канал для избежания помех?

Используйте переключатель каналов на передатчике (канал 1, 2 или 3). Затем нажмите и удерживайте кнопку AUTO-TUNING на наушниках примерно 1 секунду для синхронизации.

Какова максимальная дальность работы наушников?

Дальность передачи до 100 метров на открытом пространстве с всенаправленным покрытием (360°).

Можно ли использовать щелочные или NiCd батареи?

Нет. Используйте только аккумуляторные батареи NiMH с укороченной оболочкой Philips (R03/AAA, тип SBC HB550S). Батареи NiCd или щелочные могут повредить наушники.

Как чистить наушники?

Используйте слегка влажную замшу. Не используйте средства, содержащие спирт, нашатырный спирт или абразивы.

Почему наушники не заряжаются?

Убедитесь, что зарядная станция подключена к сети и наушники правильно расположены (штыри совмещены). Также проверьте, что сетевой адаптер надежно подключен.

Аннулируется ли гарантия, если я открою наушники?

Да. Никогда не открывайте наушники самостоятельно. В случае технической неисправности обращайтесь к вашему дилеру Philips или в авторизованный сервисный центр.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SBCHC8540 PHILIPS

Инструкции по использованию

Русский 108

Kasutusjuhend

Eesti keel 116

Lietošanas pamācība

Latviešu valoda 124

Naudojimo instrukcija

Lietuviškai 132

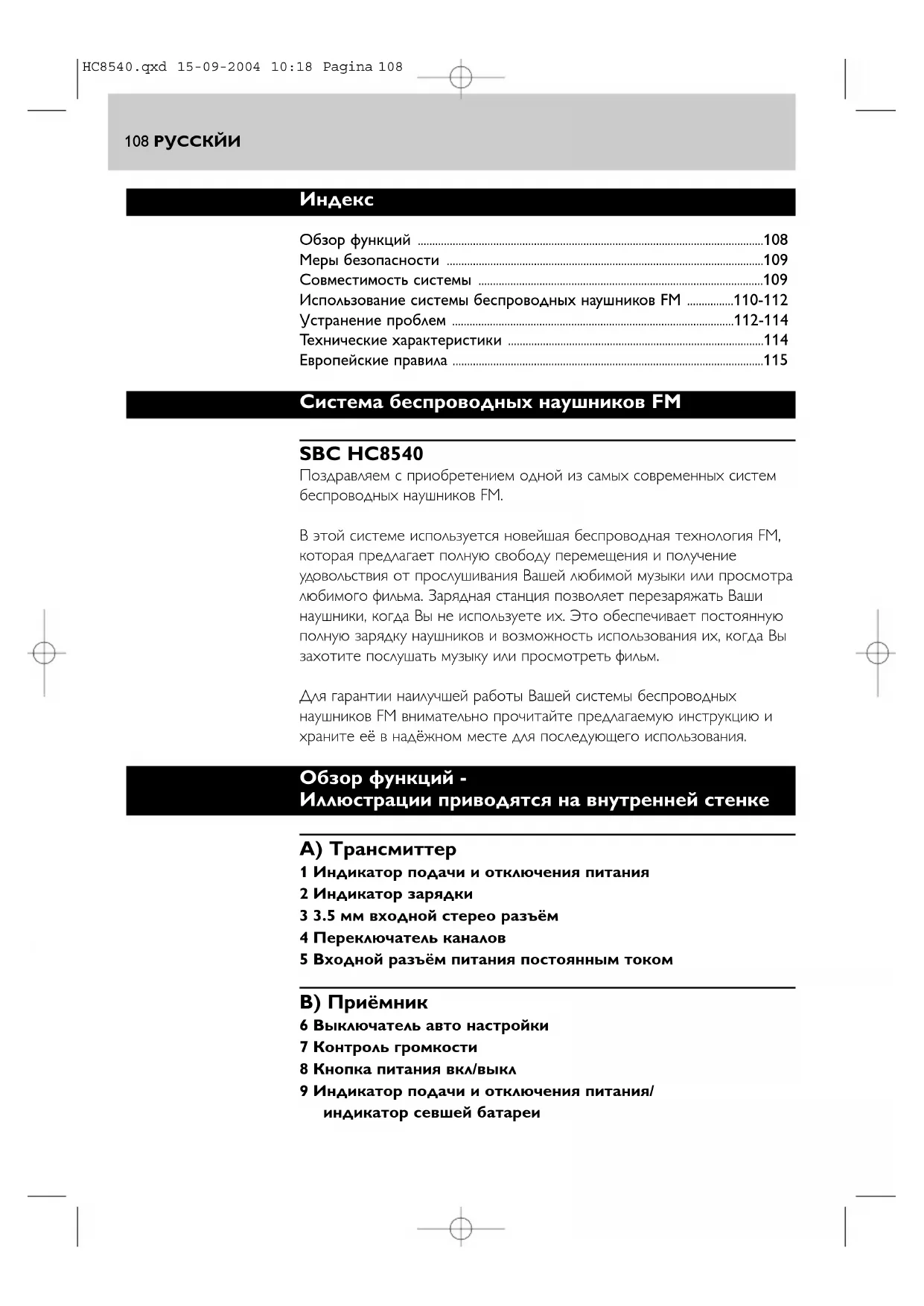

Обзор функций ....108

Меры безопасности ....109

Совместимость системы ....109

Использование системы беспроводных наушников FM .....110-112

Устранение проблем ....112-114

Технические характеристики ....114

Европейские правила ....115

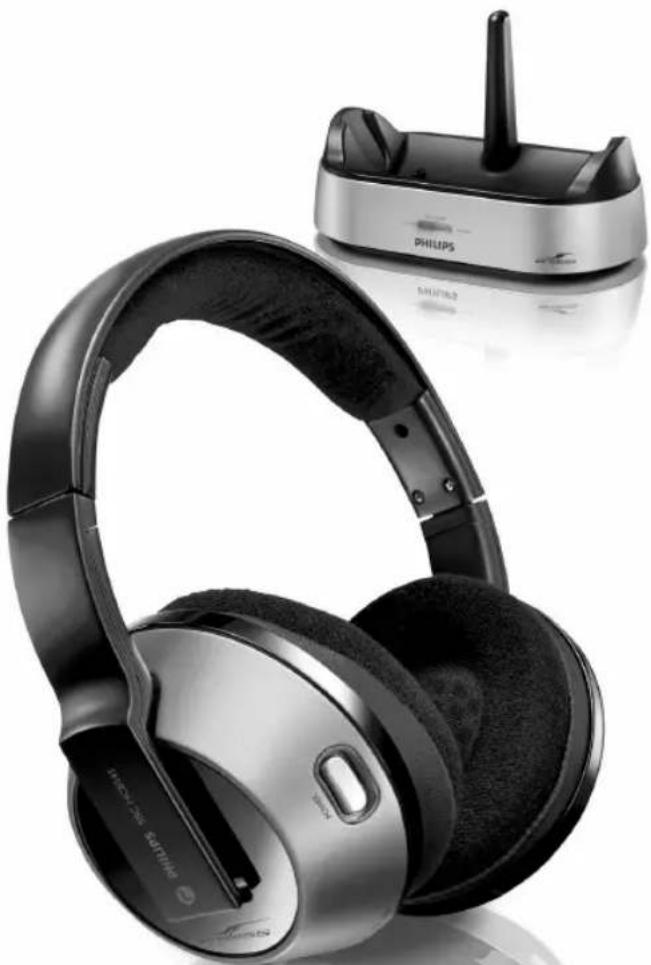

Система беспроводных наушников FM

SBC HC8540

Поздравляем с приобретением одной из самых современных систем беспроводных наушников FM.

В этой системе используется новейшая беспроводная технология FM, которая предлагает полную свободу перемещения и получение удовольствия от прослушивания Вашей любимой музыки или просмотра любимого фильма. Зарядная станция позволяет перезаряжать Ваши наушники, когда Вы не используете их. Это обеспечивает постоянную полную зарядку наушников и возможность использования их, когда Вы захотите послушать музыку или просмотреть фильм.

Для гарантии наилучшей работы Вашей системы беспроводных наушников FM внимательно прочитайте предлагаемую инструкцию и храните её в надёжном месте для последующего использования.

Обзор функций -

Иллюстрации приводятся на внутренней стенке

A) Трансмиттер

1 Индикатор подачи и отключения питания
2 Индикатор зарядки
3 3.5 мм входной стерео разъём
4 Переключатель каналов
5 Входной разъём питания постоянным током

В) Приёмник

6 Выключатель авто настройки
7 Контроль громкости
8 Кнопка питания вкл/выкл
9 Индикатор подачи и отключения питания/ индикатор севшей батареи

Важная информация

Внимательно прочитайте приведённые ниже инструкции и храните их в надёжном месте для последующего использования. Перед использованием системы беспроводных наушников FM внимательно ознакомьтесь со всеми указаниями по безопасности и использованию.

Меры безопасности

• Предотвращайте опасность пожара или шока: не подвергайте это оборудование воздействию влажности, дождя, песка или избыточного тепла от нагревательного оборудования или прямых солнечных лучей.
• Радиооборудование для беспроводных звуковых установок не имеет защиты от помех от других радио установок.
• Не используйте моющие средства, содержащие спирт, нашатырь или абразивные вещества, т.к. они могут повредить корпус. Для очистки корпуса используйте влажную мягкую ткань.
• При проливании жидкости в наушники немедленно удалите батареи и свяжитесь с уполномоченным дилером.
• Не используйте это изделие во влажных местах или близко к воде.
• Не подвергайте это оборудование воздействию избыточного тепла или прямых солнечных лучей.
• Не разбирайте изделие. В случае технических трудностей отнесите наушники к распределителю Philips.
• Не накрывайте это изделие
  • Э то изделие может оказать влияние на работу неадекватно защищённого оборудования или чувствительного электронного оборудования. Такие помехи могут привести к повреждению обоих видов оборудования. Проверьте чувствительность и защиту окружающего оборудования перед тем, как начинать использовать его.
• Безопасность органов слуха! Непрерывное использование этого оборудования на высоком уровне громкости может повредить органы слуха.

Совместимость системы

Технически возможно использовать дополнительные беспроводные наушники FM или беспроводные динамики Philips FM с одним трансмиттером, если они*:

– работают в диапазоне 864 МГц;
– работают в соответствии с такой же схемой модуляции;
– обнаруживают контрольный тон 19 Кгц.

Для подтверждения совместимости проверьте электрическую спецификацию оборудования.

Это утверждение должно рассматриваться с технической точки зрения и поэтому не является гарантией или обязательством относительно коммерческой доступности одинарных беспроводных наушников FM/гинамиков, совместимых с SBC HC8542.

110 Русский

Обзор функций -

Иллюстрации приводятся на внутренней стенке

ВНИМАНИЕ!

• Используйте только aganter Philips SBC CS030/00 (/05 для Великобритании и Ирландии) 12V/200 мА для постоянного/переменного питания.
• Используйте только перезаряжаемые батареи Philips с короткой втулкой NiMH (R03/AAA, тип номер: SBC HB550S, часть номер 996500015757).
• Не используйте батареи NiCd или щелочные батареи, т.к. они могут повредить Вашу беспроводную систему наушников FM.

Установка и замена батарей

1 Отвинтите и удалите левую подушку наушников.

NiMH SBC HB550S X

2 Перезаряжаемые батареи в отсек для батарей.

Используйте только батареи Philips с короткой втулкой NiMH (R03/AAA, тип номер: SBC HB550S, часть номер 996500015757).

3 Убедитесь в верной установке батарей, как показано символом полярности в отсеке для батарей.

Если в течение продолжительного времени Вы не собираетесь использовать систему наушников, удалите батареи из них.

4 Установите левую подушку наушников на место.

Установка трансмиттера

5 Гарантируйте соответствие номинального напряжения адаптера, указанного на технической табличке напряжению сети.
6 Подключите выходной разъём постоянного питания адаптера 12 В/200 мА перемен/пост адаптера к входному разъёму постоянного напряжения 12 В на задней стенке трансмиттера.
7 Подключите адаптер 12 В/200 мА переменного/постоянного адаптера 12 В/200 мА к сетевому разъёму.

Если в течение продолжительного времени Вы не собираетесь использовать адаптер, отключите его от сетевого разъёма.

8 Установите наушники на зарядную станцию, гарантируя, что зарядные контакты трансмиттера и зарядный контакт наушников надежно выровнены. Индикатор CHARGING (зарядка) загорится, сообщая, что происходит автоматическая зарядка. Одновременно с этим питание наушников автоматически отключится (и загорится индикатор отключения питания POWER). После окончания зарядки (что обычно занимает около 16 часов) зелёный индикатор зарядки CHARGING также автоматически выключится.

ВНИМАНИЕ!

- Зарядная станция во время начала зарядки не погаёт звукового сигнала.

ПРЕДУПРЕЖДЕНИЕ!

- Перег первым использованием наушников FM гарантируйте, что батареи были полностью заряжены в течение 16 часов. Это гарантирует продолжительный срок службы батарей. - Это изделие соответствует современным правилам безопасности. Для зарядки батарей используйте только предлагаемую зарядную станцию (SBC HC8542) или полностью совместимое зарядное устройство.

Звуковое подключение

9 Подключите один конец звукового кабеля (3,5 мм стерео разъём) к входному стерео разъёму трансмиттера 3,5 мм.

10 Подключите другой конец стерео кабеля 3,5 мм к:

а) выходу наушников звукового источника, напр., телевизора, звуковой системы или компьютера.

Отрегулируйте громкость звукового источника до сравнительно высокого уровня, напр., 25% максимального уровня.

- Если Ваш звуковой источник имеет выход 6,3 мм для наушников, используйте предлагаемый стерео агаптер 3,5 мм на 6,3 мм.

ВНИМАНИЕ!

• В некоторых телевизорах уровень выхода наушников можно отрегулировать только через доступ к меню экрана телевизора.

b) или к линейному выходу звукового источника, напр., REC OUT (выход записи) или LINE OUT (линейный выход) с помощью поставленного разветвлённого кабеля.

• Проверьте подключение красного разъёма RCA (правый канал) к правому каналу (красному) звукового источника.
• Проверьте подключение белого разъёма RCA (левый канал) к левому каналу (белому) звукового источника.
• Если звуковой источник имеет регулируемый уровень выхода RCA, отрегулируйте этот уровень до самого высокого неискажённого уровня.

11 Включите звуковой источник и постепенно увеличьте его громкость. Индикатор включения/выключения питания POWER на трансмиттере загорается при получении сигнала.
12 Включите кнопку включения/выключения питания POWER на наушниках. Индикатор включения/выключения питания POWER автоматически загорится.

112 Русский

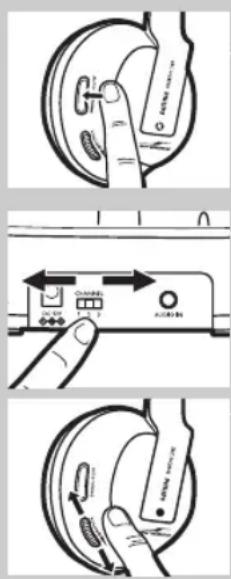

13 Нажмите и держите кнопку автонастройки AUTO-TUNING на наушниках в течение 1 сек для настройки на нужный канал трансмиссии. Наушники автоматически настроятся на трансмиттер.

14 При помехах от трансмиттеров, расположенных рядом, отрегулируйте канал трансмиссии на трансмиттере, затем повторите п. 13 для подстройки наушников не трансмиттер.

15 Отрегулируйте громкость наушников до нужного уровня прослушивания.

ВНИМАНИЕ!

- Не регулируйте уровень прослушивания звукового источника, т.к. это повlieяет на качество звука при очень низких уровнях входа.

Устранение проблем

При возникновении проблем сначала проверьте пункты, приведённые ниже. Если Вы не сможете избавиться от проблемы с помощью этих указаний, позвоните по справочному (см 'Справки') или свяжитесь с дилером. Никогда не открывайте устройство сами, т.к. это аннулирует гарантию. Сначала проверьте правильность подключения всех кабелей.

Проблема Возможная причина Устранение

Наушники не Батареи не установлены Выполните пп. 1 по 4 секциизаряжаются 'Установка и замена батарей'
	Неверная полярность батарей Установите батареи ссоблюдением полярности,указанной на отсеке для батарей.
	Питание отсутствует Убедитесь в подключении заряднойстанции к местной сети черезадаптер и выполните пп. 5 по 7.
	Зарядные контакты зарядной Установите наушники верно истанции не контактируют с убедитесь в том, что индикаторметаллической пластиной зарядки CHARGING загорелся.наушников
	Наушники неверноориентированы на заряднойстанции	Обеспечьте верную ориентациюнаушников.
Звук отсутствует/искажённый звук	Нет питания на наушники	Нажмите кнопку питания POWER.Индикатор питания POWERзагорится автоматически, указываяна подачу питания на наушники.
	Батареи не установлены Выполните пп. 1 по 4 секции'Установка и замена батарей'

Неверная полярность батарей Установите батареи с соблюдением полярности, указанной на отсеке для батарей.
Питание на трансмиттер Убедитесь в подключении зарядной отсутствует станции к местной сети через адаптер и выполните пп. 5 по 7.
Батареи садятся Выполните пп. 5 по 7 для зарядки системы.
Звуковой источник не подключён Убедитесь в подключении звукового выхода Вашего звукового источника к входному стерео разъёму 3,5 мм Вашего трансмиттера. Выполните пп. 9 по 12.
Звуковой источник выключен Включите Ваш звуковой источник.
Уровень громкости очень низкий Отрегулируйте уровень громкости Вашего звукового источника или наушников. Безопасность органов слуха: Непрерывное прослушивание на очень высоком уровне громкости может необратимо повредить Ваш слух.
Звуковой выход уровень низкий Если Ваши звуковые источники имеют регулируемый выходной уровень до высокого неискажённого уровня. ВНИМАНИЕ: В некоторых телевизорах уровень выхода наушников можно отрегулировать только через доступ к меню экрана телевизора.
Наушники не подстраиваются Нажмите и держите кнопку на трансмиттер автонастройки AUTO-TUNING в течение 1 сек, затем наушники начнут автоматический поиск наилучшего приёма.
Помехи от других радио источников	1) Измените частотный канал трансмиттера. Выберите 1 из 3 вариантов для наилучшего приёма. Рекомендуем выбрать канал 1 в качестве первого варианта. Затем отрегулируйте канал настройки наушников, как описано выше.2) Переместите трансмиттер или наушники в другое место.
Приёмник очень далеко от трансмиттера	Установите его ближе к трансмиттеру.

114 Русский

Используется другой Гарантируйте использование

(не SBC HC8542) трансмиттер предлагаемого трансмиттера SBC

HC8542. Некоторые встроенные в другое оборудование трансмиттеры несовместимы с наушниками SBC HC8545 вследствие использования более современной технологии в системе.

Звук отсутствует Зарядная станция не передаёт Если Вы хотите прослушивать

(несколько звуковой сигнал во время музыку с помощью других

наушников или осуществления зарядки. Поэтому беспроводных наушников или

беспроводные другие наушники Philips или динамиков Philips, совместимыми с

динамики Philips) беспроводные динамики не зарядной станцией SBC HC8542, могут получать сигналы, даже не забудьте снять наушники если они совместимы с зарядной СВС HC8545 с зарядной станции. станцией SBC HC8542.

Технические характеристики*

Трансмиттер	Система:	радио частота (RF)
	Модуляция:	частотная модуляция (FM)
	Контрольный тон:	19КГц
	Носитель частоты: (/00 & /05)	Канал 1: 863.5МГцКанал 2: 864МГцКанал 3: 864.5МГц
	Мощность на выходе:	<10мВт
	Эффективный диапазонтрансмиссии:	до 100 м, во всех направлениях (360°)
	Уровень входа:	500 mV
	Питание:	12 В / 200 мА пост, центр поз;тип номер: SBC CS030/00 (/05 для Великобитании и Ирландии)
Наушники	Частота приёма: (/00 & /05)	863MHz – 865MHz
	Отношение сигнал/помехи:	~ 70 dB(1 КГц синусная волна, А-нагр)
	Искажение:	≤ 2% THD
	Разделение каналов:	≥ 30 дБ
	Диапазон звуковой частоты:	20-20,000 Гц
	Питание:	2 x R03/AAA аккумуляторные батареи (Philips, NiMH, тип номер: SBC HB550S, часть номер 996500015757)
	Срок службы батареи:	~ 15 час

*) Все технические характеристики могут быть изменены без предварительного предупреждения
**) В зависимости от окружающих условий

Европейские правила

Данным компания Philips Consumer Electronics, B.U. Peripherals & Accessories подтверждает, что данная система беспроводных наушников FM SBC HC8540 соответствует основным требованиям и другим соответствующим положениям директивы 1999/5/EC.

Это изделие было разработано, изготовлено и испытано в соответствии с европейской директивой European R&TTE Directive 1999/5/EC.

Согласно этой директиве это изделие может использоваться в следующих странах:

SBC HC 8540/00

Директива R&TTE Directive 1999/5/EC

B √	DK √	E √	GR √	F √
IRL ✘	I √	L √	NL √	A √
P √	SU √	S √	UK ✘	N √
D √ CH √

SBC HC 8540/05

Директива R&TTE Directive 1999/5/EC

B ×	DK ×	E ×	GR ×	F ×
IRL √	I ×	L ×	NL ×	A ×
P ×	SU ×	S ×	UK √	N ×
D × CH ×

Это изделие соответствует требованиям класса 3, как установлено в EN 301 489-1 и EN 301 489-9.
