SBCHC8540 - Słuchawki PHILIPS - Bezpłatna instrukcja obsługi

Marka	Philips
Model	SBCHC8540
Typ produktu	Bezprzewodowe słuchawki FM
Technologia	Częstotliwość radiowa (RF), modulacja FM
Częstotliwość nośna	Kanał 1: 863,5 MHz; Kanał 2: 864 MHz; Kanał 3: 864,5 MHz
Zasięg emisji	Do 100 metrów, dookólna (360°)
Moc wyjściowa wypromieniowana	<10 mW
Poziom wejściowy	500 mV
Zasilanie nadajnika	12 V / 200 mA DC, zasilacz SBC CS030/00
Zasilanie słuchawek	2 akumulatory NiMH R03/AAA (typ SBC HB550S)
Żywotność baterii	Około 15 godzin
Czas ładowania	Około 16 godzin
Pasmo przenoszenia audio	20 - 20 000 Hz
Stosunek sygnału do szumu	~70 dB (ważone A)
Całkowite zniekształcenia harmoniczne	≤ 2 %
Separacja kanałów	≥ 30 dB
Kompatybilność	Inne bezprzewodowe słuchawki/głośniki FM Philips pasmo 864 MHz, modulacja FM, ton pilotujący 19 kHz
Czyszczenie	Lekko zwilżona skóra jelenia; unikać alkoholu, amoniaku lub środków ściernych
Bezpieczeństwo słuchania	Ciągłe używanie przy wysokiej głośności może uszkodzić słuch
Części zamienne	Akumulatory SBC HB550S, zasilacz SBC CS030/00
Gwarancja	Nie otwierać samodzielnie; skontaktować się z autoryzowanym sprzedawcą

Często zadawane pytania - SBCHC8540 PHILIPS

Jak zainstalować baterie w słuchawkach?

Zdejmij poduszkę lewej słuchawki, włóż dwa akumulatory NiMH AAA (typ Philips SBC HB550S) zgodnie z polaryzacją, a następnie załóż poduszkę z powrotem.

Jak naładować słuchawki?

Umieść słuchawki w stacji ładującej, wyrównując styki. Zaświeci się wskaźnik CHARGING. Pełne ładowanie trwa około 16 godzin.

Jak podłączyć nadajnik do źródła dźwięku?

Użyj dołączonego kabla audio 3,5 mm: podłącz go do wyjścia słuchawkowego lub liniowego (przez kabel Y) telewizora, wieży Hi-Fi lub komputera.

Co zrobić, jeśli słuchawki się nie włączają?

Sprawdź, czy baterie są prawidłowo zainstalowane i naładowane. Naciśnij przycisk POWER na słuchawkach. Jeśli problem będzie się powtarzał, naładuj słuchawki.

Jak ustawić kanał, aby uniknąć zakłóceń?

Użyj selektora kanałów na nadajniku (kanał 1, 2 lub 3). Następnie przytrzymaj przycisk AUTO-TUNING na słuchawkach przez około 1 sekundę, aby je zsynchronizować.

Jaki jest maksymalny zasięg słuchawek?

Zasięg emisji wynosi do 100 metrów w otwartej przestrzeni, z zasięgiem dookólnym (360°).

Czy mogę używać baterii alkalicznych lub NiCd?

Nie. Używaj wyłącznie akumulatorów NiMH w obudowie skróconej Philips (R03/AAA, typ SBC HB550S). Baterie NiCd lub alkaliczne mogą uszkodzić słuchawki.

Jak czyścić słuchawki?

Użyj lekko zwilżonej skóry jelenia. Nie używaj środków zawierających alkohol, amoniak lub środki ścierne.

Dlaczego słuchawki się nie ładują?

Upewnij się, że stacja ładująca jest podłączona, a słuchawki są prawidłowo ustawione (styki wyrównane). Sprawdź również, czy zasilacz jest prawidłowo podłączony.

Czy gwarancja zostanie unieważniona, jeśli otworzę słuchawki?

Tak. Nigdy nie otwieraj słuchawek samodzielnie. W przypadku problemów technicznych skontaktuj się z autoryzowanym sprzedawcą Philips lub serwisem.

INSTRUKCJA OBSŁUGI SBCHC8540 PHILIPS

3 3,5 mm stereo girifl jako

4 Kanal anahtarı

5 DC güç giriş jaki

B) Alici

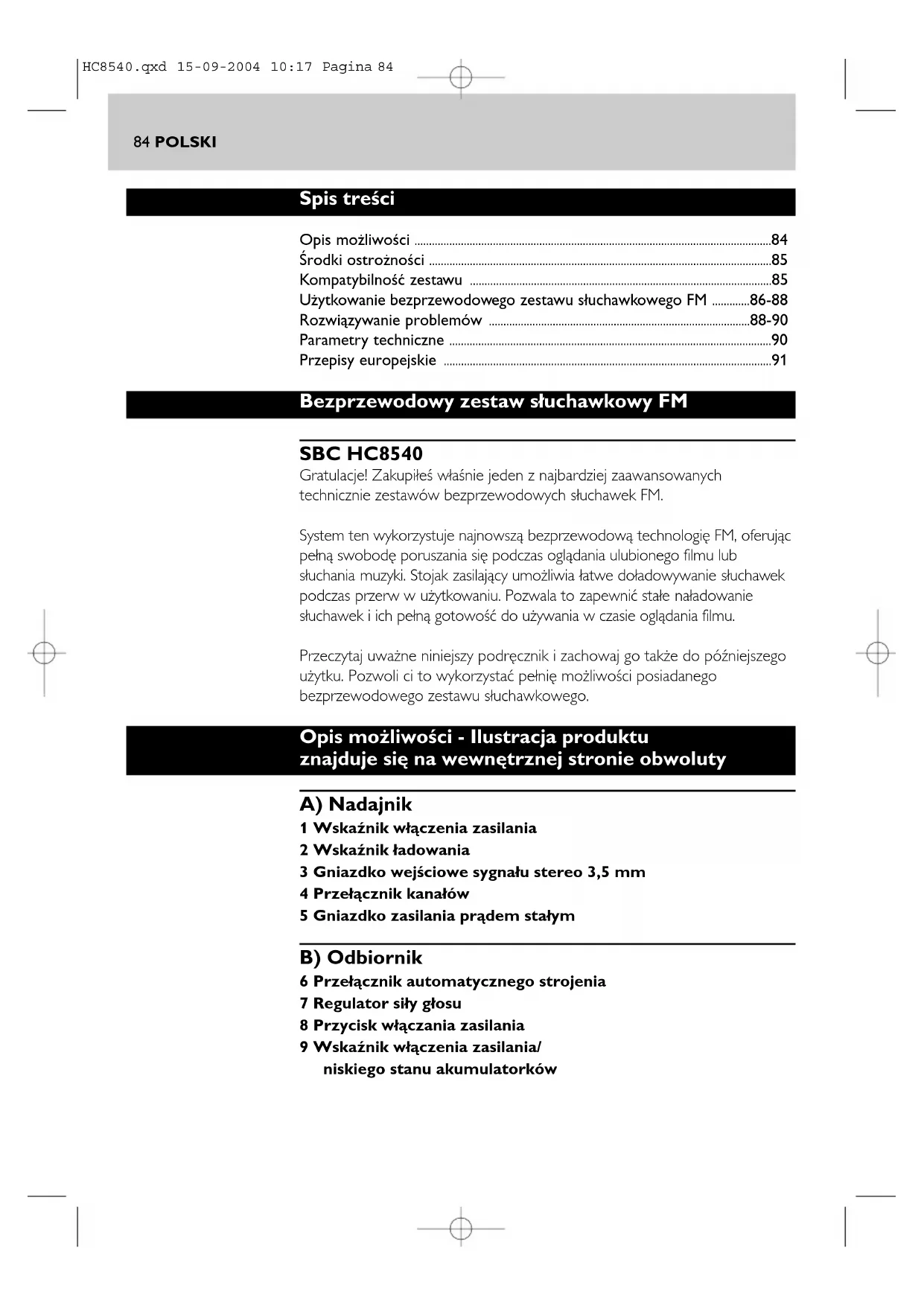

Środki ostrożności 85

Kompatybilność zestawu 85

Użytkowanie bezprzewodowego zestawu słuchawkowego FM .....86-88

Rozwiązywanie problemów 88-90

Parametry techniczne 90

Przepisy europejskie 91

Bezprzewodowy zestaw słuchawkowy FM

SBC HC8540

Gratulacje! Zakupiłeś właśnie jeden z najbardziej zaawansowanych technicznie zestawów bezprzewodowych słuchawek FM.

System ten wykorzystuje najnowszą bezprzewodową technologię FM, oferując pełną swobodę poruszania się podczas oglądania ulubionego filmu lub słuchania muzyki. Stojak zasilający umożliwia łatwe doładowywanie słuchawek podczas przerw w użytkowaniu. Pozwala to zapewnić stałe naładowanie słuchawek i ich pełną gotowość do używania w czasie oglądania filmu.

Przeczytaj uważne niniejszy podręcznik i zachowaj go także do późniejszego użytku. Pozwoli ci to wykorzystać pełnię możliwości posiadanego bezprzewodowego zestawu słuchawkowego.

Opis możliwości - Ilustracja produktu znajduje się na wewnętrznej stronie obwoluty

A) Nadajnik

1 Wskaźnik włączenia zasilania
2 Wskaźnik ładowania
3 Gniazdko wejściowe sygnału stereo 3,5 mm
4 Przełącznik kanałów
5 Gniazdko zasilania prądem stałym

B) Odbiornik

6 Przełącznik automatycznego strojenia
7 Regulator siły głosu
8 Przycisk włączania zasilania
9 Wskaźnik włączenia zasilania/niskiego stanu akumulatorków

Ważne informacje

Uważnie przeczytaj poniższe instrukcje i zachowaj tę broszurkę do wykorzystania w przyszłości. Przed użyciem bezprzewodowego zestawu słuchawkowego przeczytaj także całość instrukcji na temat obsługi i bezpiecznego użytkowania sprzętu.

Środki ostrożności

• Zapobiegaj ryzyku pożaru lub porażenia: nie narażaj zestawu na działanie wilgoci, deszczu, piasku ani nadmierne nagrzanie przez urządzenia grzewcze lub bezpośrednie promieniowanie słoneczne.
• Sprzęt radiowy do bezprzewodowego przekazywania dźwięku nie jest zabezpieczony przed zakłóceniami przez inne urządzenia radiowe.
• Nie używaj środków czyszczących zawierających alkohol, spirytus, amoniak lub materiały ścierne, mogące uszkodzić obudowę. Do czyszczenia obudowy używaj lekko zwilżonej irchy.
• W razie zalania słuchawek cieczą, niezwłocznie wyjmij z nich akumulatorki i s k ontaktuj się z autoryzowanym dostawcą.
• Nie używaj zestawu w miejscach wilgotnych lub w pobliżu wody.
• Nie narażaj zestawu na nadmierne ciepło ani bezpośrednie promieniowanie słońca.
• Nie demontuj zestawu. W razie napotkana kłopotów technicznych odwołaj się do sprzedawcy wyrobów marki Philips.
• Nie przykrywaj zestawu.
• Użytkowanie niniejszego wyrobu może wpływać na działanie nieodpowiednio zabezpieczonego lub czułego sprzętu elektronicznego. Zakłócenia te mogą prowadzić do uszkodzenia sprzętu. Przed przystąpieniem do użytkowania słuchawek sprawdź, czy mogą one oddziaływać na znajdujący się w pobliżu inny sprzęt.
• Ochrona słuchu! Notoryczne korzystanie ze sprzętu przy wysokim poziomie dźwięku może nieodwracalnie uszkodzić słuch.

Kompatybilność zestawu

Technicznie możliwe jest korzystanie z jednego nadajnika i wielu słuchawek bezprzewodowych FM lub bezprzewodowych zestawów głośnikowych FM marki Philips, jeśli wszystkie te urządzenia*:

– pracują w paśmie 864 MHz
– wykorzystują ten sam system modulacji
– potrafią wykryć sygnał pilotujący 19kHz

Aby potwierdzić kompatybilność sprzętu trzeba skorzystać z opisów jego parametrów elektrycznych.

Niniejsza informacja może być interpretowana wyłącznie pod kątem technicznym i dlatego nie stanowi żadnej gwarancji ani zobowiązania co do dostępności na rynku pojedynczych bezprzewodowych słuchawek /głośników zgodnych z SBC HC8542.

86 POLSKI

Użytkowanie zestawu bezprzewodowych słuchawek FM

WAŻNE!

• Używaj tylko zasilacza prądu stałego 12V/200mA AC/DC typu Philips SBC CS030/00 (/05 dla Wielkiej Brytanii i Irlandii).
• Używaj tylko akumulatorków NiMH wielokrotnego ładowania z krótką koszulką, marki Philips (R03/AAA, oznaczenie typu: SBC HB550S, numer katalogowy 996500015757).
• Nie używaj akumulatorków NiCd ani baterii alkalicznych, gdyż może to prowadzić do uszkodzenia słuchawek bezprzewodowych.

Instalowanie/wymiana akumulatorków

1 Odkręć i zdejmij poduszeczkę lewej słuchawki.
2 Włóż akumulatorki w przeznaczone na nie wnęki.

Używaj tylko akumulatorków NiMH wielokrotnego ładowania z krótką koszulką, marki Philips (R03/AAA, oznaczenie typu: SBC HB550S, numer katalogowy 996500015757)

NIMH SBC HB550S X

3 Upewnij się, że akumulatorki są ułożone zgodnie z polaryzacją wskazaną przez symbole widoczne we wnękach.

Zawsze przed długotrwałą przerwą w użytkowaniu słuchawek wyjmuj z nich akumulatorki.

4 Załóż poduszeczkę lewej słuchawki.

Uruchamianie nadajnika

5 Upewnij się, że nominalne napięcie zasilania nadajnika, podane na tabliczce znamionowej, jest zgodne z napięciem w sieci elektrycznej.
6 Wyjściowy wtyk zasilacza prądu stałego 12 V/ 200 mA podłącz do gniazdka DC 12V na tylnej ściance nadajnika.
7 Zasilacz prądu stałego 12 V/200 mA wetknij do gniazdka sieci elektrycznej. Zawsze przed długotrwałą przerwą w użytkowaniu nadajnika odłączaj zasilacz od sieci.

Ładowanie słuchawek

8 Umieść słuchawki na stojaku zasilającym i upewnij się, że kołki zasilające na nadajniku stykają się ze stykami słuchawek.

Automatycznie zapala się wskaźnik CHARGING, sygnalizując ładowanie akumulatorków. W tej samej chwili słuchawki automatycznie się wyłączają (gaśnie wskaźnik zasilania POWER).

Po zakończeniu ładowania (co trwa około 16 godzin), automatycznie zgaśnie zielony wskaźnik ładowania CHARGING.

- Po włączeniu ładowania akumulatorków stojak nie emituje sygnału audio.

UWAGA!

- Przed pierwszym użyciem słuchawek FM należy zagwarantować pełne, co najmniej szesnastogodzinne naładowanie akumulatorków. Zapewni to dłuższy czas ich eksploatacji. - Niniejszy wyrób spełnia najnowsze przepisy bezpieczeństwa. Akumulatorki ładuj tylko poprzez stojak zestawu (SBC HC8542) lub właściwą dla nich ładowarkę.

Połączenia audio

9 Jeden koniec przewodu audio (wtyk stereo 3,5 mm) podłącz do gniazdka wejściowego nadajnika.

10 Drugi koniec przewodu audio podłącz do:

a) Wyjścia słuchawkowego źródła sygnału audio, jak telewizor, sprzęt HiFi lub komputer.

Poziom sygnału ze źródła ustaw na stałym, odpowiednio wysokim poziomie: np. 25% poziomu maksymalnego.

- Skorzystaj z adaptera 3,5 na 6,3 mm, jeśli źródło jest wyposażone w gniazdo 6,3 mm.

UWAGA!

- W niektórych odbiornikach TV poziom sygnału na wyjściowym gniazdku słuchawkowym można regulować wyłącznie poprzez menu na ekranie.

b) Wyjścia liniowego źródła sygnału audio, oznaczonego jako REC OUT lub LINE OUT (poprzez rozwidlony przewód dołączony do zestawu).

• Czerwony wtyk RCA (kanał prawy) przyłącz do prawego kanału (gniazdka czerwonego) źródła sygnału.
• Biały wtyk RCA (kanał lewy) przyłącz do lewego kanału (gniazdka białego) źródła sygnału.
• Jeśli źródło sygnału audio jest wyposażone w regulację poziomu na wyjściu RCA, to ustaw możliwie najwyższy, akceptowalny ze względu na zniekształcenia, poziom.

11 Włącz źródło sygnału audio i ostrożnie zwiększaj poziom sygnału.

Po odebraniu sygnału przez nadajnik, zapali się zielony wskaźnik POWER.

12 Włącz przycisk zasilania słuchawek POWER.

Automatycznie zapali się wskaźnik POWER.

88 POLSKI

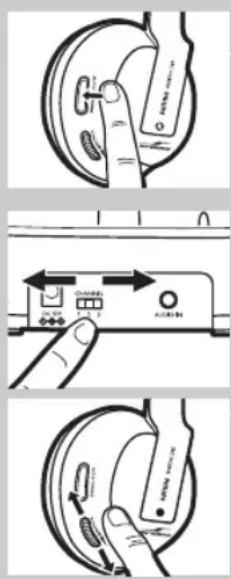

13 Aby dostroić słuchawki do właściwego kanału nadajnika, wciśnij i przytrzymaj przez około jedną sekundę przycisk automatycznego strojenia słuchawek AUTO-TUNING.

Słuchawki automatycznie dostroją się do nadajnika.

14 W przypadku pojawienia się zakłóceń od pobliskich nadajników, zmień kanał nadajnika i dostrój do niego słuchawki, powtarzając czynność 13.

15 Ustaw poziom głośności słuchawek na pożadnym poziomie.

UWAGA!

- Unikaj regulowania poziomu głośności w źródle sygnału stereo, gdyż przy zbyt niskich poziomach może to pogorszyć jakość dźwięku.

Rozwiązywanie problemów

W przypadku wystąpienia awarii skorzystaj najpierw z poniższej listy. Jeśli postępując zgodnie z podanymi w niej wskazówkami nie będziesz w stanie rozwiązać problemu, skontaktuj się wtedy z działem pomocy (patrz 'Potrzebujesz pomocy?') lub skonsultuj się ze sprzedawcą.

Nigdy nie próbuj samodzielnie otwierać obudowy zestawu, gdyż spowoduje to unieważnienie gwarancji.

W pierwszym rzędzie sprawdź poprawność podłączenia wszystkich przewodów.

Problem Możliwa przyczyna Rozwiązanie

Słuchawki się nie ładują	Brak akumulatorków	Wykonaj czynności od 1 do 4 z rozdziału "Instalowanie/ wymiana akumulatorków".
	Niewłaściwe ułożenie Uóż akumulatorki zgodnie z akumulatorków wytłoczonymi symbolami polaryzacji.
	Brak zasilania Sprawdź, czy stojak jest poprzez zasilacz podłączony do sieci elektrycznej i wykonaj czynności od 5 d o 7 .
	Kołek zasilający stojaka nie kontaktuje się z metalową płytką słuchawek.	Odóż słuchawki na stojak i upewnij się, że zapalił się wskaźnik CHARGING.
	Niewłaściwa orientacja słuchawek na stojaku zasilającym	Powieś słuchawki w poprawnej orientacji.
Brak dźwięku/ dźwięk zniekształcony	Wyłączone zasilanie słuchawek	Naciśnij przycisk POWER.Automatycznie zapali się wskaźnik POWER, sygnalizując zasilanie słuchawek.

Brak akumulatorków Wykonaj czynności od 1 do 4 z rozdziału "Instalowanie/ wymiana akumulatorków".
Niewłaściwe ułożenie Uóż akumulatorki zgodnie z akumulatorków wytłoczonymi symbolami polaryzacji.
Brak zasilania nadajnika Sprawdź, czy stojak jest poprzez zasilacz podłączony do sieci elektrycznej i wykonaj czynności od 5 d o 7 .
Zmniejszona energia Naładuj akumulatorki wykonując akumulatorków czynności od 5 do 7.
Odlączone źródło sygnału Sprawdź, czy gniazdko wyjściowe źródła dźwięku jest połączone z wejściowym gniazdkiem nadajnika. Wykonaj czynności od 9 do 12.
Źródło dźwięku jest wyłączone Włącz źródło dźwięku.
Za niskie ustawienie poziomu Wyreguluj poziom dźwięku źródła dźwięku sygnału lub słuchawek.
	Ochrona słuchu: Notoryczne korzystanie z wysokiego poziomu głośności może uszkodzić słuch.
Niski poziom sygnału wyjściowego Dla źródła dźwięku z regulacją poziomu wyjściowego ustawić wyższy poziom niezniekształconego sygnału wyjściowego. UWAGA: W niektórych odbiornikach TV poziom sygnału na wyjściowym gniazdku słuchawkowym można regulować wyłącznie poprzez menu na ekranie.
Słuchawki niedostrojone do Naciśnij i przez około sekundę nadajnika	przytrzymaj przycisk AUTO-TUNING, a słuchawki automatycznie wyszukają kanał najlepszego odbioru.
Zakłócenia od innych urządzeń radiowych	1) Zmień częstotliwość kanału nadajnika. Wybierając jedną z trzech dostępnych opcji znajdź najlepszy odbiór. Jako pierwszy radzimy wypróbować kanał 1. Następnie dostrój kanał słuchawek w sposób opisany powyżej.2) Przenieś nadajnik lub słuchawki w inne miejsce.
Odbiornik zbyt daleko od nadajnika	Przybliż odbiornik do nadajnika.

90 POLSKI

	Wykorzystywany nadajnik jest typu innego, niż SBC HC8542 typu	Korzystaj z dostarczonego nadajnika SBC HC8542. Niektóre nadajniki wbudowane w inny sprzęt mogą nie być zgodne ze słuchawkami SBC HC8545 ze względu na ich zaawansowaną technologię.
Brak dźwięku (wiele par słuchawek lub bezprzewodowych głośników Philips)	Stojak zasilający nie nadaje sygnału podczas ładowania słuchawek. Dlatego inne słuchawki lub bezprzewodowe głośniki Philips nie mogą odebrać sygnału, nawet gdy są kompatybilne ze stojakiem SBC HC8542.	Chcąc słuchać muzyki przy użyciu innych słuchawek lub korzystając z bezprzewodowych głośników Philips kompatybilnych ze stojakiem SBC HC8542, musisz zdjąć słuchawki HC8545 ze stojaka. SBC HC8542.

Dane techniczne*

Nadajnik	Systemu:	Częstotliwości radiowe (RF)
	Modulacja:	Modulacja częstotliwości (FM)
	Sygnał pilotujący:	19kHz
	Częstotliwość nośna: (/00 & /05)	Kanał 1: 863.5MHzKanał 2: 864MHzKanał 3: 864.5MHz
	Wyjściowa moc promieniowania:	<10mW
	Skuteczny zasięg:	do 100 metrów**, bezkierunkowo (360°)
	Poziom wejściowy:	500 mV
	Zasilanie:	12 V/ 200mA DC, plus w środku; oznaczenie: SBC CS030/00 (/05 dla Wielkiej Brytanii, Irlandii)
Słuchawki	Częstotliwość odbioru: (/00 & /05)	863MHz – 865MHz
	Stosunek sygnał/szum:	~ 70 dB (fala sinusoidalna 1kHz, ważona wg charakterystyki A)
	Zniekształcenia:	≤ 2% THD
	Separacja kanałów:	≥ 30 dB
	Pasmo przenoszenia:	20-20,000 Hz
	Zasilanie:	2 x akumulatorki R03/AAA (Philips NiMH, oznaczenie: SBC HB550S, numer katalogowy 996500015757)
	Czas pracy akumulatorków:	~ 15 godzin

*) Producent zastrzega sobie prawo do zmiany specyfikacji, bez uprzedzenia **) Zależnie od warunków otoczenia

Przepisy europejskie

Philips Consumer Electronics, B.U. Peripherals & Accessories deklaruje niniejszym zgodność swojego bezprzewodowego zestawu słuchawkowego FM typu SBC HC8540 z zasadniczymi wymaganiami i innymi, odpowiednimi postanowieniami Dyrektywy e 1999/5/EC.

Niniejszy wyrób zaprojektowano, przetestowano i wyprodukowano zgodnie z Europejską Dyrektywą R&TTE 1999/5/EC (European R&TTE Directive 1999/5/EC).

Zgodnie z tą dyrektywą, wyrób został wprowadzony do użytkowania w następujących państwach:

SBC HC 8540/00

Niniejszy wyrób spełnia wymagania dla 3 klasy, określone w normach EN 301 489-1 i EN 301 489-9.

92 ČESKY

Obsah

Přehled funkcí 92

R&TTE direktyva 1999/5/EC

B √	DK √	E √	GR √	F √
IRL ✘	I √	L √	NL √	A √
P √	SU √	S √	UK ✘	N √
D √ CH √

SBC HC 8540/05

R&TTE direktyva 1999/5/EC

B ×	DK ×	E ×	GR ×	F ×
IRL √	I ×	L ×	NL ×	A ×
P ×	SU ×	S ×	UK √	N ×
D × CH ×
