| Značka | Philips |
| Model | SBCHC8540 |
| Typ produktu | Bezdrátová FM sluchátka |
| Technologie | Rádiová frekvence (RF), FM modulace |
| Nosná frekvence | Kanál 1: 863,5 MHz; Kanál 2: 864 MHz; Kanál 3: 864,5 MHz |
| Dosah vysílání | Až 100 metrů, všesměrové (360°) |
| Vyzařovaný výstupní výkon | <10 mW |
| Vstupní úroveň | 500 mV |
| Napájení vysílače | 12 V / 200 mA ss, adaptér SBC CS030/00 |
| Napájení sluchátek | 2 dobíjecí NiMH baterie R03/AAA (typ SBC HB550S) |
| Výdrž baterií | Přibližně 15 hodin |
| Doba nabíjení | Přibližně 16 hodin |
| Frekvenční rozsah | 20 - 20 000 Hz |
| Odstup signálu od šumu | ~70 dB (váženo A) |
| Celkové harmonické zkreslení | ≤ 2 % |
| Oddělení kanálů | ≥ 30 dB |
| Kompatibilita | Další bezdrátová FM sluchátka/reproduktory Philips v pásmu 864 MHz, FM modulace, pilotní tón 19 kHz |
| Čištění | Mírně navlhčený semiš; vyhněte se alkoholu, čpavku nebo abrazivům |
| Bezpečnost poslechu | Nepřetržité používání při vysoké hlasitosti může poškodit sluch |
| Náhradní díly | Dobíjecí baterie SBC HB550S, adaptér SBC CS030/00 |
| Záruka | Neotevírejte sami; obraťte se na autorizovaného prodejce |
Často kladené otázky - SBCHC8540 PHILIPS
Dotazy uživatelů ohledně SBCHC8540 PHILIPS
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Sluchátka ve formátu PDF zdarma! Najděte svůj návod SBCHC8540 - PHILIPS a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. SBCHC8540 značky PHILIPS.
NÁVOD K OBSLUZE SBCHC8540 PHILIPS
Bezpečnostní opatření 93
Kompatibilita systému 93
Jak použit systém bezdrátových FM sluchátek 94-96
Odstraňování závad 9-98
Technické údaje 98
Evropské předpisy 99
Blahopřejeme Vám! Právě jste si zakoupili jeden z nejmodernějších systémů bezdrátových FM sluchátek.
Tento systém využívá nejnovější bezdrátovou FM techniku, także máte při poslechu svého oblíbeného filmu či hudby naprostou volnost pohybu. Jestliže sluchátka nepoužíváte, můžete si je v dobíjecí kolébce snadno dobít. Znamená to, že sluchátka máte vždy plně nabitá a připravená k poslechu svých oblíbených programů.
Abyste však dosáhli co nejlepší výkonnosti svého systému bezdrátových FM sluchátek, pečlivě si tuto příručku přečtěte a uschovejte si ji pro budoucí potřebu.
Přehled funkcí - Ilustrace výrobku je na vnitřní klopě
A) Vysílač
1 Indikátor vypínače
2 Indikátor dobíjení
3 Vstupní 3,5 mm stereofonní konektor
4 Přepínač kanálů
5 Vstupní konektor ss napájení
B) Přijímač
6 Samoladící spínač
7 Ovladač hlasitosti
8 Vypínač
9 Indikátor vypínače / Indikátor vybití baterie
Důležité informace
Pečlivě si tuto příručku s pokyny přečtěte a uschovejte si ji pro budoucí potřebu. Před použitím systému bezdrátových FM sluchátek si laskavě přečtěte všechny bezpečnostní a provozní pokyny.
Bezpečnostní opatření
- Zabraňte nebezpečí ohně a šoku: chraňte zařízení před vlhkostí, deštěm, pískem a přílišným teplem, způsobeným tepelným zařízením a přímým slunečním zářením.
- Zařízení pro bezdrátový přenos vysílání není chráněno proti rušení způsobenému jinými vysílacími přístroji.
- K čištění zařízení nepoužívejte čisticí přípravky obsahující alkohol, líh, čpavek ani drsné částice, neboť mohou pouzdro poškodit. K vyčištění pouzdra použijte mírně navlhčenou čisticí kůži.
- Dostane-li se do sluchátek tekutina, okamžitě z nich vyjměte baterie a porad'te se s oprávněnou prodejnou.
- Výrobek se nesmí používat na vlhkých místech a blízko vody.
- Výrobek se nesmí vystavovat přílišnému teplu ani přímému slunečnímu záření.
- Výrobek se nesmí rozebírat. V případě technické poruchy jej odneste své prodejně zařízení značky Philips.
• Výrobek se nesmí zakrývat. - Nedostatečně chráněné či citlivé elektronické zařízení může být provozem tohoto výrobku ovlivněno. Interference může způsobit poškození obou zařízení. Před použitím sluchátek laskavě zkontrolujte, zda ostatní zařízení nebude tímto výrobkem ovlivněno.
- Chraňte si sluch! Stálým poslechem hlasitého vysílání si můžete sluch permanentně poškodit.
Kompatibilita systému
Technicky je možné použít několikero dalších bezdrátových FM sluchátek nebo bezdrátových FM reproduktorů značky Philips s jediným vysílačem, jestliže všechna zařízení*:
- p rovozují v pásmu 864 MHz
– pracují na základě stejného modulačního schematu
– mohou zaregistrovat 19kHz zkušební tón
Kompatibilitu si ověřte podle elektrických specifikací jednotlivých zařízení.
Toto prohlášení je třeba uvážit pouze z technického hlediska; žádným způsobem nezaručuje kompatibilitu ani dostupnost modelů bezdrátových FM sluchátek a reproduktorů s přístrojem SBC HC8542.
94 ČESKY
Jak použít systém bezdrátových FM sluchátek
DŮLEŽITÉ!
- Použijte pouze adaptér značky Philips SBC CS030/00 (/05 pro UK, Irsko) 12V/200mA na stř./ss proud.
- Použijte pouze dobíjitelné baterie značky Philips se zkráceným pouzdrem NiMH (R03/AAA, typové číslo: SBC HB550S, část číslo: 996500015757).
- Nepoužívejte ani baterie NiCd, ani alkalické baterie, nebot' mohou systém bezdrátových FM sluchátek poškodit.
Vkládání/výměna baterií
1 Vyšroubujte a vyjměte polštářek z levého sluchátka.
2 Vložte dobíjitelné baterie do zásobníku baterií.
Použijte pouze dobíjitelné baterie značky Philips se zkráceným pouzdrem NiMH (R03/AAA, typové číslo: SBC HB550S, část číslo 996500015757).
3 Podle označení polarity v zásobníku zkontrolujte, zda jsou baterie do zásobníku správně vložené.
Nebudete-li sluchátka delší dobu používat, vždy z nich baterie vyjměte.
4 Připevněte polštářek zpět do levého sluchátka.
Příprava vysílače
5 Zkontrolujte, zda se napětí uvedené na typovém štítku adaptéru shoduje s místním síťovým napětím.
6 Připojte výstupní konektor ss proudu adaptéru 12 V/ 200mA na stř./ss proud ke vstupnímu napájecímu konektoru ss proudu DC 12V na zadní straně vysílače.
7 Zapojte adaptér na stř./ss proud 12 V/200mA do sít'ové zásuvky.
Nebudete-li vysílač delší dobu používat, vždy adaptér rozpojte ze sít'ové zásuvky.
Nabíjení sluchátek
8 Vložte sluchátka do dobíjecí kolébky a zkontrolujte, zda jsou dobíjecí kolíky vysílače správně vyrovnané s nabíjecími kontakty sluchátek. Indikátor dobíjení CHARGING se automaticky rozsvítí, což znamená, že se baterie dobíjejí. Současně se vypne napájení sluchátek (tj. zhasne se indikátor vypínače POWER). Jakmile se dobíjení ukončí (trvá přibližně 16 hodin), automaticky se zhasne také zelený indikátor dobíjení CHARGING.
- Vysílač s dobíjecí kolébkou nevysílá při zapnutí žádný zvukový signál.
VÝSTRAHA!
- Než FM sluchátka poprvé použijete, musíte baterie plně nabít - nechte je dobíjet nejméně 16 hodin. Zajistíte tím delší životnost baterií.
- Tento výrobek splňuje nejnovější bezpečnostní předpisy. K dobíjení baterií použijte pouze přiloženou dobíjecí kolébku (SBC HC8542) nebo naprosto kompatibilní dobíječ.
Audiové zapojení
9 Připojte jeden konec audiového kabelu (3,5 mm stereofonní přípojka) k 3,5 mm stereofonnímu vstupnímu konektoru vysílače.
10 Druhý konec 3,5 mm stereofonního kabelu připojte:
a) Bud'k výstupu pro sluchátka na audiovém zdroji, jako je televizní přijímač, HiFi nebo osobní počítač. Seřídte hlasitost na audiovém zdroji na vhodnou stálou hladinu, například na 25% maximální hodnoty.
- Je-li audiový zdroj vybaven 6,3mm výstupem na sluchátka, použijte přiloženou stereofonní převodovou svorku z 3,5mm na 6,3mm.
DÜLEŽITÉ!
- U některých televizních přijímačů lze hlasitost na výstupním konektoru sluchátek seřidit pouze pomocí menu na televizní obrazovce.
b) Nebo k řadovému výstupu na audiovém zdroji, jako je REC OUT nebo LINE OUT (kabel Y je přiložen).
- Zkontrolujte, zda je červená koncovka RCA (pravý kanál) připojena k pravému (červenému) kanálu audiového zdroje.
- Zkontrolujte, zda je bílá koncovka RCA (levý kanál) připojena k levému (bílému) kanálu audiového zdroje.
- Má-li audiový zdroj nastavitelnou výstupní RCA hladinu, seříd'te výstupní hladinu na nejvyšší přijatelnou nezkreslenou hodnotu.
11 Zapněte audiový zdroj a pomalu zvyšte jeho hlasitost. Při příjmu signálů se rozsvítí indikátor vypínače POWER.
12 Zapněte vypínač POWER na sluchátkách. Automaticky se rozsvítí indikátor vypínače POWER.
96 ČESKY

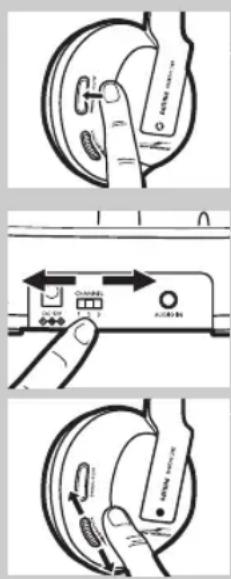

13 Na sluchátkách podržte ladicí tlačitko AUTO-TUNING asi 1 vteřinu stisknuté, aby se vyladil správný prěnosový kanál. Sluchátka se automaticky vyladí na vysílač.
14 Jestliže okolní vysílače způsobí rušení, seřid'te přenosový kanál na vysílači a podle kroku 13 opět vylad'te sluchátka na vysílač.
15 Na sluchátkách si podle potřeby seřid'te hlasitost poslechu.
DŮLEŽITÉ!
- Pokud možno neměňte hlasitost na audiovém zdroji, nebot' při příliš nízké vstupní hlasitosti se může zhoršit kvalita poslechu.
Odstraňování závad
Vyskytne-li se závada, zkontrolujte nejprve níže uvedené body. Nemůžete-li podle níže uvedeného návodu závadu odstranit, zkontaktujte pomocnou linku (viz 'Potřebujete pomoc?') nebo se poradte s příslušnou prodejnou. Nikdy do přístroje sami nezasahujte, nebot' se tím zruší platnost záruky. Nejprve zkontrolujte, zda jsou všechny kabely správně připojeny.
Problém Možná příčina Řešení
| Sluchátka se nenabíjejí části 'Vkládání/výměna baterií' | Nejsou v nich baterie | Postupujte podle bodů 1 až 4 v |
| Chybná polarizace baterií Vložte baterie do zásobníku podle označení polarity. | ||
| Napájení nefunguje | Zkontrolujte, zda je dobíjecí kolébkazapojená do sít’ové zásuvky přes adaptér a postupujte podle bodů 5 až 7. | |
| Nabíjecí kolík dobíjecí kolébký Vložte sluchátka správně do kolébký vysílače se nedotýká kovového a zkontrolujte, zda je rozsvícen kontaktu na sluchátkách. | indikátor nabíjení CHARGING. | |
| Sluchátka jsou v dobíjecí kolébce | Umístěte sluchátka do kolébkypředem dozadu | |
| Sluchátka jsou němá/ zvuk je zkreslený | Sluchátka jsou vypnutá | Stiskněte vypínač POWER. Indikátor vypínače POWER se automaticky rozsvítí a upozorní, že sluchátka jsou zapnutá. |
| Nejsou v nich baterie | Postupte podle bodů 1 až 4 v části 'Vkládání/výměna baterií' | |
| Chybná polarizace baterií Vložte baterie do zásobníku podle označení polarity. | ||
| Napájení vysílače nefunguje | Zkontrolujte, zda je vysílač s dobíjecí kolébkou zapojený do sít’ové zásuvky přes adaptér a postupujte podle bodů 5 až 7. | |
| Baterie jsou vybité Dobijte systém podle bodů 5 až 7. | |
| Audio source not connected Zkontrolujte, zda je audiový výstupna audiovém zdroji připojen k3,5 mm stereofonímu vstupnímukonektoru na vysílači.Postupujte podle bodů 9 až 12. | |
| Audiový zdroj je vypnutý Zapněte audiový zdroj. | |
| Hladina hlasitosti příliš nízká Seříd’te | hlasitost na audiovém zdrojinebo na sluchátkách.Chraňte si sluch: Stálým poslechemhlasitého vysílání si můžete sluchpermanentně poškodit. |
| Hladina audiového výstupu nízká | U audiových zdrojů s nastavitelnouvýstupní hladinou seříd’te hladinuvýstupu na vyšší hlasitost bezzkreslení.DŮLEŽITÉ: U některých televizníchpřijímačů lze hlasitost na výstupnímkonektoru sluchátek seřídit pouzepomocí menu na televizní obrazovce. |
| Sluchátka nejsou vyladěná Podržte ladící tlačítko AUTO-na vysílač TUNING asi 1 vteřinu stisknuté;sluchátka se automaticky vyladí na conejlepší příjem. | |
| Rušení z jiných vysílacích zdrojů | 1) Změňte kanálovou frekvencivysílače. Zvolte jednu ze 3 možností koptimálnímu příjmu. Doporučujeme,abyste si nejprve zkusili zvolit kanál 1.Nyní si podle výše uvedeného návodu vylad’te sluchátka.2) Přemístěte vysílač nebo sluchátkaněkam jinam. |
| Přijímač je od vysílače K lepšímu příjmu se přibližtepříliš vzdálený k vysílači. | |
| Používáte jiný model vysílačenež SBC HC8542 SBC HC8542. Z důvodu použitévyspělé technologie nemusejí býtněkteré vysílače vestavěné do jinéhozařízení kompatibilní se sluchátkySBC HC8545. | |
98 ČESKY
| Systém je němý(několikerásluchátka nebobezdrátovýreproduktorPhilips) signál přijímat ani v případě, že SBC HC8545 vyjmout. | Vysílač s dobíjecí kolébkou běhemdobíjení nevysílá žádný zvukovýsignál. Znamená to, že ostatnís luchátka ani bezdrátovýreproduktor nemohou žádný | Chcete-li poslouchat hudbu pomocíjiných bezdrátových sluchátek čireproduktorů Philips, kompatibilníchs dobíjecím vysílačem SBC HC8542,musíte z dobíjecí kolébky sluchátka |
| jsou kompatibilní s dobíjecímvysílačem SBC HC8542. |
Technické údaje*
| Vysilač Systém: Radiová frekvence (RF) | ||
| Modulace: | Frekvenční modulace (FM) | |
| Kontrolní tón: | 19kHz | |
| Nosný kmitočet: (/00 & /05) | Kanál 1: 863.5MHzKanál 2: 864MHzKanál 3: 864.5MHz | |
| Vyzařovaný výstupní výkon: | <10mW | |
| Efektivní prěnosné pásmo: | Až do 100m**, všesměrové (360°) | |
| Vstupní hladina: | 500 mV | |
| Napájení: | 12 Volts/ 200mA ss proud, pozitivní střed; typové číslo: SBC CS030/00 (/05 pro Velkou Británii, Irsko) | |
| Sluchátka | Přijímaná frekvence: (/00 & /05) | 863MHz – 865MHz |
| Poměr S/N: | ~ 70 dB (1kHz sinusová vlna, A-vážený) | |
| Zkreslení: | ≤ 2% THD | |
| Kanálový odstup: | ≥ 30 dB | |
| Rozsah audiové frekvence: | 20-20,000 Hz | |
| Napájení: | 2 x R03/AAA dobíjitelné baterie (Philips, NiMH, typové číslo: SBC HB550S, číslo části 996500015757) | |
| Životnost baterií: | ~ 15 hodin | |
*) Všechny údaje se mohou bez upozornění změnit
**) Závisí na okolních podmínkách
Evropské předpisy
Firma Philips Consumer Electronics, B.U. Peripherals & Accessories, tímto potvrzuje, že systém bezdrátových FM sluchátek SBC HC8540 splňuje základní požadavky a příslušná další ustanovení Direktivy 1999/5/EC.
Tento výrobek byl navržen, vyzkoušen a vyroben v souladu s evropskou R&TTE Direktivou 1999/5/EC.
Podle této Direktivy může být výrobek uveden do provozu v následujících státech:
SBC HC 8540/00
R&TTE Direktiva 1999/5/EC
| B √ | DK √ | E √ | GR √ | F √ |
| IRL ✘ | I √ | L √ | NL √ | A √ |
| P √ | SU √ | S √ | UK ✘ | N √ |
| D √ CH √ |
SBC HC 8540/05
R&TTE Direktiva 1999/5/EC
| B × | DK × | E × | GR × | F × |
| IRL √ | I × | L × | NL × | A × |
| P × | SU × | S × | UK √ | N × |
| D × | CH × |
Tento výrobek splňuje požadavky třídy 3, stanovené normami EN 301 489-1 a EN 301 489-9.
