NAUDOJIMO INSTRUKCIJA SHC2000UG PHILIPS

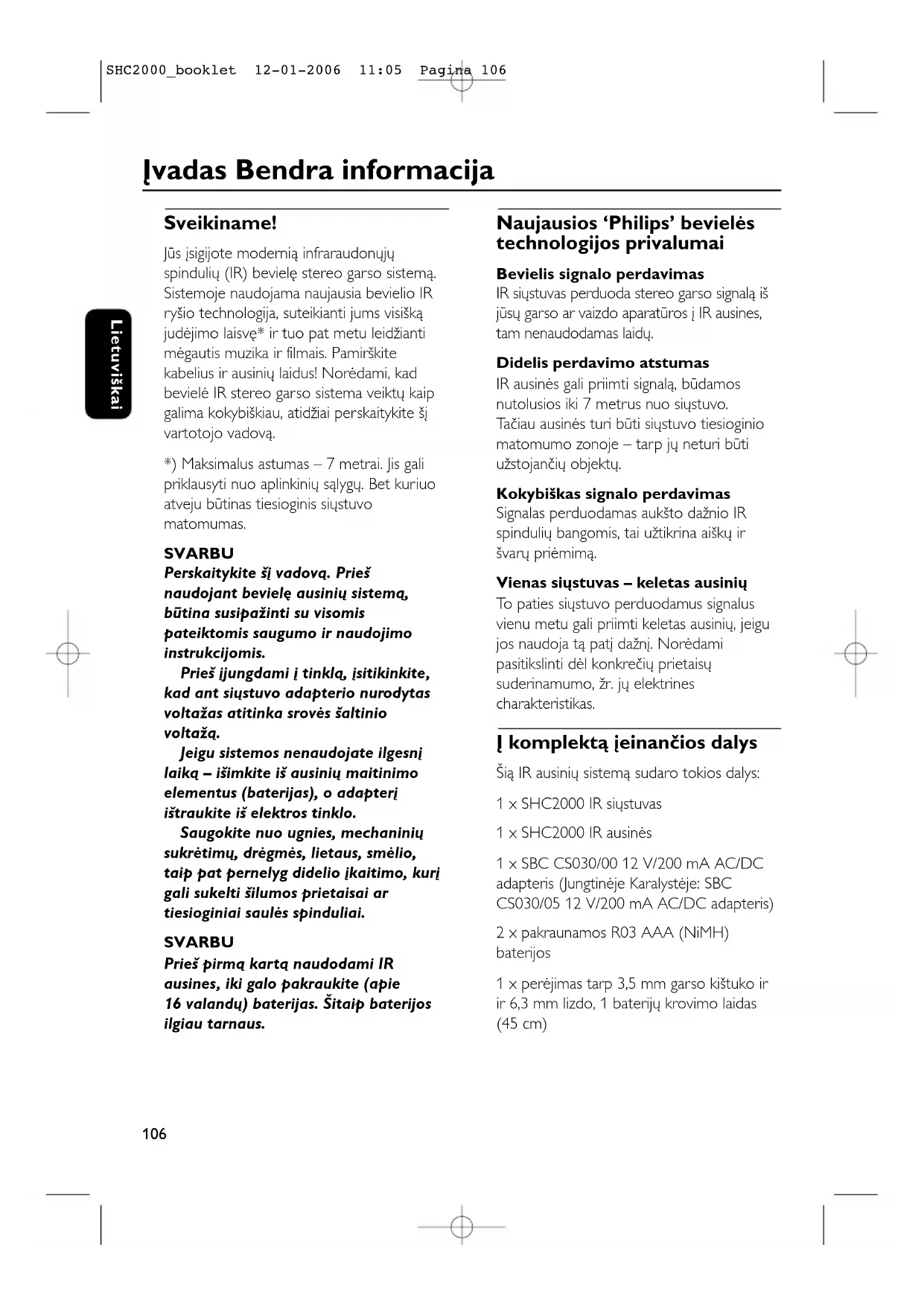

Sveikiname! Jūs įsigijote modernią infraraudonųjų spindulių (IR) bevielę stereo garso sistemą. Sistemoje naudojama naujausia bevielio IR ryšio technologija, suteikianti jums visišką judėjimo laisvę* ir tuo pat metu leidžianti mėgautis muzika ir filmais. Pamirškite kabelius ir ausinių laidus! Norėdami, kad bevielė IR stereo garso sistema veiktų kaip galima kokybiškiau, atidžiai perskaitykite šį vartotojo vadovą. *) Maksimalus astumas – 7 metrai. Jis gali priklausyti nuo aplinkinių sąlygų. Bet kuriuo atveju būtinas tiesioginis siųstuvo matomumas. SVARBU Perskaitykite šį vadovą. Prieš naudojant bevielę ausinių sistemą, būtina susipažinti su visomis pateiktomis saugumo ir naudojimo instrukcijomis. Prieš įjungdami į tinklą, įsitikinkite, kad ant siųstuvo adapterio nurodytas voltažas atitinka srovės šaltinio voltažą. Jeigu sistemos nenaudojate ilgesnį laiką – išimkite iš ausinių maitinimo elementus (baterijas), o adapterį ištraukite iš elektros tinklo. Saugokite nuo ugnies, mechaninių sukrėtimų, drėgmės, lietaus, smėlio, taip pat pernelyg didelio įkaitimo, kurį gali sukelti šilumos prietaisai ar tiesioginiai saulės spinduliai. SVARBU Prieš pirmą kartą naudodami IR ausines, iki galo pakraukite (apie 16 valandų) baterijas. Šitaip baterijos ilgiau tarnaus. Naujausios ‘Philips’ bevielės technologijos privalumai Bevielis signalo perdavimas IR siųstuvas perduoda stereo garso signalą iš jūsų garso ar vaizdo aparatūros į IR ausines, tam nenaudodamas laidų. Didelis perdavimo atstumas IR ausinės gali priimti signalą, būdamos nutolusios iki 7 metrus nuo siųstuvo. Tačiau ausinės turi būti siųstuvo tiesioginio matomumo zonoje – tarp jų neturi būti užstojančių objektų. Kokybiškas signalo perdavimas Signalas perduodamas aukšto dažnio IR spindulių bangomis, tai užtikrina aiškų ir švarų priėmimą. Vienas siųstuvas – keletas ausinių To paties siųstuvo perduodamus signalus vienu metu gali priimti keletas ausinių, jeigu jos naudoja tą patį dažnį. Norėdami pasitikslinti dėl konkrečių prietaisų suderinamumo, žr. jų elektrines charakteristikas. Į komplektą įeinančios dalys Šią IR ausinių sistemą sudaro tokios dalys: 1 x SHC2000 IR siųstuvas 1 x SHC2000 IR ausinės 1 x SBC CS030/00 12 V/200 mA AC/DC adapteris (Jungtinėje Karalystėje: SBC CS030/05 12 V/200 mA AC/DC adapteris) 2 x pakraunamos R03 AAA (NiMH) baterijos 1 x perėjimas tarp 3,5 mm garso kištuko ir ir 6,3 mm lizdo, 1 baterijų krovimo laidas (45 cm) Įvadas Bendra informacija SHC2000_booklet 12-01-2006 11:05 Pagina 106Lietuviškai

Siųstuvas (1 pav.) 1 IR perdavimo diodai – garso signalo perdavimas į IR ausines. 2 Nuolatinė elektros srovė (DC) – prijungimas prie 12 V/200 mA AC/DC adapterio. 3 Įjungimo/išjungimo jungtukas – leidžia įjungti/išjungti prietaisą. 4 3,5 mm įėjimo lizdas stereo ausinių kištukui – prijungia jūsų IR siųstuvą prie garso šaltinio. 5 Baterijų krovimo laido lizdas – skirtas prijungti baterijų krovimo laidui. 6 Valdymo skydelis Ausinės (2 pav.) 7 IR sensoriai – priima IR bangas iš siųstuvo. 8 Veikimo indikatorius – dega, kai ausinės veikia. 9 Įjungimas/išjungimas – norėdami įjungti ar išjungti ausines, pastumkite jungiklį į reikiamą padėtį. 10 Garsas – pageidaujamo garso lygio nustatymui. 11 Baterijų krovimo indikatorius – dega, kai baterijų krovimo laidu yra sujungtas siųstuvas ir ausinės. Visiškai tuščios baterijos pakraunamos per maždaug 16 valandų. 12 Lizdas krovimo laidui prijungti (3 pav.) – prijunkite krovimo laidą prie siųstuvo. Tai atlikus, turi užsidegti ausinių krovimo indikatorius, rodantis, kad vyksta ausinių baterijų krovimas. Siųstuvo elektros maitinimas SVARBU Naudokite tik adapterį Philips SBC CS030/00 12 V/200 mA AC/DC. (Jungtinės Karalystės vartotojams: naudokite tik adapterį SBC CS030/05 12 V/200 mA AC/DC) 1 Įsitikinkite, kad adapteriui nurodytas voltažas atitinka jūsų elektros tinklo tiekiamos srovės voltažą. 2 Įkiškite AC/DC adapterio nuolatinės srovės (DC) kištuką į 12 V nuolatinės srovės lizdą, kuris yra siųstuvo užpakalinėje dalyje. 3 Įjunkite 12 V/200 mA AC/DC adapterį į elektros maitinimo rozetę. – Jeigu siųstuvas ilgesnį laiką nenaudojamas, visuomet atjunkite AC/DC adapterį nuo elektros tinklo. Valdymas Įrengimas Informacija, susijusi su aplinkos apsauga. Prekės pakuotėje panaudotas kiek įmanoma mažesnis medžiagų kiekis. Pakuotę mes pagaminome taip, kad ją sudarytų dvi lengvai viena nuo kitos atskiriamos medžiagos: kartonas ir polietilenas. Pats įrenginys pagamintas iš medžiagų, kurios gali būti perdirbtos – tuo tikslu jas viena nuo kitos atskirti kvalifikuota įmonė. Prašom laikytis galiojančių taisyklių, susijusių su pakuotės, baterijų ir pasenusios įrangos išmetimu. SHC2000_booklet 12-01-2006 11:05 Pagina 107Įrengimas Garso jungtys

Lietuviškai Ausinių elektros maitinimas SVARBU Naudokite tik R03/AAA NiMH baterijas (rekomenduojama ‘Philips’). 1 Patikrinkite, ar IR ausinių įjungimo/išjungimo mygtukas yra įjungtoje padėtyje. 2 Įsitikinkite, kad į ausinių baterijų skyrelį yra tinkamai įdėtos baterijos, ir jų poliškumas atitinka skyrelyje nurodytus pliuso ir minuso ženklus. 3 Norėdami pakrauti ausinių baterijas R03/AAA NiMH, pirmiausiai išjunkite ausines. Po to ausinių krovimo kabeliu sujunkite ausines su siųstuvu (3 pav.). Tai atlikus, ausinėse turi užsidegti krovimo indikatoriaus lemputė. Pastaba: Visiškai tuščios baterijos pasikrauna per maždaug 16 valandų. Jeigu numatote ausinių ilgesnį laiką nenaudoti, išimkite iš jų baterijas. Baterijose yra pavojingų cheminių medžiagų, todėl jos turi būti išmetamos laikantis galiojančių taisyklių. Ausinių baterijų keitimas (4 pav.) SVARBU Naudokite tik R03/AAA NiMH baterijas (rekomenduojama ‘Philips’). 1 Atidarykite ausinių baterjių skyrelį. 2 Išimkite baterijas. Išmeskite jas, laikydamiesi galiojančių taisyklių. 3 Įdėkite naujas baterijas. Naudokite tik R03/AAA NiMH baterijas (rekomenduojama ‘Philips’). 4 Įsitikinkite, kad teisingai įdėjote baterijas – t.y., jų poliškumas atitinka skyrelyje nurodytus pliuso ir minuso ženklus. 5 Uždarykite baterijų skyrelį. SVARBU Prieš pirmą kartą naudodami IR ausines, iki galo pakraukite (apie 16 valandų) baterijas. Šitaip baterijos ilgiau tarnaus. SHC2000_booklet 12-01-2006 11:05 Pagina 108109 Lietuviškai Garso jungtys IR siųstuvo prijungimas prie garso šaltinio ausinių išėjimo (5 pav.) 1 Įkiškite garso perdavimo kabelio 3,5 mm stereo kištuką į garso šaltinio (pvz., televizoriaus, stereo aparatūros, kompiuterio garso plokštės) išėjimo lizdą, skirtą ausinėms. – Jeigu jūsų garso šaltinyje yra 6,3 mm išėjimas, skirtas ausinėms, pasinaudokite į komplektą įeinančiu perėjimu tarp 3,5 mm ir 6,3 mm kištukų. 2 Įjunkite garso šaltinį ir atsargiai padidinkite jo garso lygį. 3 Įjunkite ausines. 4 Naudodami ausinių garso lygio jungiklį, nustatykite norimą garso lygį. Pagrindinių funkcijų valdymas Kai IR siųstuvas prijungtas prie garso šaltinio išėjimo, skirto ausinėms. 1 Įjunkite IR siųstuvą ir pastatykite jį tokiame aukštyje, kad jis būtų viename lygyje arba kiek aukščiau, negu signalą priimančios IR ausinės. 2 Nukreipkite siųstuvo šviesos diodą link tos pusės, kurioje bus priimamas signalas. Kelyje tarp siųstuvo ir ausinių neturi būti kliūčių. 3 Įjunkite ausines. 4 Įjunkite garso šaltinį ir atsargiai padidinkite jo garso lygį. 5 Naudodami ausinių garso lygio jungiklį, nustatykite norimą garso lygį. SVARBU IR spinduliai sklinda tiesia linija, todėl IR siųstuvą pastatykite tokiame pačiame lygyje arba kiek aukščiau už IR ausines. Spinduliavimo šaltiniai, kuriuose yra daug infraraudonųjų spindulių (pvz., saulės šviesa arba ryški kaitinimo lempučių šviesa), gali sukelti trikdžius ir pabloginti perduodamo garso signalo kokybę. Jeigu susiduriate su tokiomis problemomis, perkelkite sistemą į tamsesnę vietą. Garso jungtys SHC2000_booklet 12-01-2006 11:05 Pagina 109110 Lietuviškai Nesklandumų sprendimas Iškilus nesklandumams sistemos veikime, prieš nešdami sistemą taisyti, pirmiausia patikrinkite, ar tinkamai buvo įvykdyti aukščiau išvardinti punktai. Jeigu, laikantis aukščiau pateiktų instrukcijų, sistema neveikia, kreipkitės į savo pardavėją ar aptarnavimo centrą. PERSPĖJIMAS: Jokiomis aplinkybėmis nebandykite patys atlikti sistemos taisymo darbų. Nesilaikant šio perspėjimo, nustoja galioti garantija. Problema Sprendimas Nėra garso – Patikrinkite, ar AC/DC adapteris yra iki galo įkištas į kintamos srovės šalitnio rozetę, ir ar nuolatinės srovės jungtukas yra tinkamai prijungtas prie 12 V maitinimo lizdo, esančio siųstuvo užpakalinėje dalyje. – Patikrinkite, ar ausinių įjungimo/išjungimo jungiklis yra veikimo padėtyje. – Nusėdusios ausinių baterijos. (Žr. punktą ‘Ausinių elektros maitinimas’) – Patikrinkite, ar yra įjungtas garso šaltinis. – Volume enustatytas reikiamas garso lygis. Padidinkite garso lygį garso šaltinyje/ausinėse. – Naudokitės siųstuvu SHC2000. Kai kurie siųstuvai, integruoti į kitus įrenginius, gali būti nesuderinami su SHC2000 ausinėmis dėl pastarosiose naudojamų sudėtingų modernių technologijų. Garso iškraipymai – Nusėdusios ausinių baterijos. (Žr. punktą ‘Ausinių elektros maitinimas’) – Patikrinkite, ar garso šaltinio/ausinių garso lygis nėra nustatytas per aukštai. Sumažinkite garso lygį. – Per didelis atstumas iki siųstuvo. Persikelkite arčiau siųstuvo. – Trikdžiai, kuriuos sukelia dienos šviesos lempos/kiti elektromagnetinių bangų šaltiniai. Perkelkite siųstuvą ar ausines į kitą vietą. – Naudokitės siųstuvu SHC2000. Kai kurie siųstuvai, integruoti į kitus įrenginius, gali būti nesuderinami su SHC2000 ausinėmis dėl pastarosiose naudojamų sudėtingų modernių technologijų. SHC2000_booklet 12-01-2006 11:05 Pagina 110Priežiūra – Jeigu ilgesnį laiką nesinaudojate ausinėmis, išimkite iš jų baterijas – taip išvengsite jų viduje esančių medžiagų ištekėjimo ir korozijos pavojaus. – Naudokite tik R03/AAA NiMH baterijas (rekomenduojama ‘Philips’). – Nepalikite ausinių netoli šilumos šaltinių. Saugokite nuo tiesioginių saulės spindulių, pernelyg daug dulkių, drėgmės, lietaus bei mechaninių sukrėtimų. – Ausinių bei siųstuvo valymui nenaudokite alkoholio, skiediklių ar naftos pagrindu pagamintų produktų. Korpusą valykite kiek sudrėkintu zomšiniu skudurėliu. – Nenaudkite valymo medžiagų, kurių sudėtyje yra alkoholio, amoniako ar abrazyvinių komponentų – jos gali pakenkti korpusui. Nesklandumų sprendimas Specifikacijos Klausos apsauga! Ilgalaikis šio gaminio naudojimas nustačius didelį garso stiprumą gali neatstatomai sužaloti jūsų klausą. Sistema: Infraraudonųjų spindulių (IR) Moduliacija: Dažnio moduliacija (FM) Efektyvus perdavimo atstumas: Iki 7 metrų. Atstumas gali priklausyti nuo aplinkinių sąlygų. Būtinas tiesioginis matomumas tarp siųstuvo ir ausinių. Įėjimo signalo lygis: 300 mVrms (1 kHz sinusoidė) Elektros maitinimas - siųstuvas: 12Volt / 200 mA DC, vidurinis laidas – teigiamas Elektros maitinimas - ausinės: 2 x 1,2 V R03 (AAA) baterijos (NiMH) Nešančiojo signalo dažnis (Ausinės): 2,3 Mhz (L), 2,8 Mhz (R) Signalo/triukšmo santykis: > 55 dB (1 kHz sinusoidė, A-weighted) Iškraipymai: < 1% THD Kanalų atskyrimas: >30dB
