| Tipo de produto | Fone de ouvido sem fio infravermelho |
| Marca | Philips |
| Modelo | SHC2000UG |
| Tecnologia de transmissão | Infravermelho (IV) com modulação FM |
| Alcance efetivo | Até 7 metros (linha de visão necessária) |
| Frequência de portadora | 2,3 MHz (canal esquerdo), 2,8 MHz (canal direito) |
| Relação sinal-ruído | > 55 dB (ponderação A, 1 kHz) |
| Distorção harmônica total | < 1% |
| Separação de canais | > 30 dB |
| Nível de entrada nominal | 300 mVrms (seno 1 kHz) |
| Alimentação do transmissor | 12 V CC / 200 mA via adaptador de energia (SBC CS030/00) |
| Alimentação do fone de ouvido | 2 pilhas recarregáveis NiMH R03/AAA (1,2 V cada) |
| Autonomia das pilhas | Cerca de 16 horas de carga completa |
| Tempo de carga | Cerca de 16 horas |
| Conectividade de áudio | Entrada jack 3,5 mm estéreo no transmissor (adaptador 6,3 mm incluído) |
| Funções principais | Audição sem fio, controle de volume no fone de ouvido, carga via cabo dedicado |
| Uso recomendado | Audição de música, TV, PC (fonte de áudio com saída para fone de ouvido) |
| Manutenção e limpeza | Limpar com um pano macio levemente úmido; evitar álcool, solventes, produtos abrasivos |
| Precauções de segurança | Não expor à umidade, chuva, calor excessivo ou luz solar direta; usar apenas o adaptador fornecido |
| Proteção auditiva | O uso prolongado em volume alto pode danificar a audição |
| Peças de reposição e reparabilidade | Pilhas recarregáveis substituíveis (NiMH R03/AAA); não tentar reparar por conta própria sob pena de anulação da garantia |
| Informações ambientais | Embalagem reciclável (papelão, poliestireno expandido, polietileno); pilhas e equipamentos usados descartados de acordo com as regulamentações locais |
Perguntas frequentes - SHC2000UG PHILIPS
Perguntas dos utilizadores sobre SHC2000UG PHILIPS
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Fones de ouvido em formato PDF gratuitamente! Encontre o seu manual SHC2000UG - PHILIPS e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. SHC2000UG da marca PHILIPS.
MANUAL DE UTILIZADOR SHC2000UG PHILIPS
Funcionamento Basics

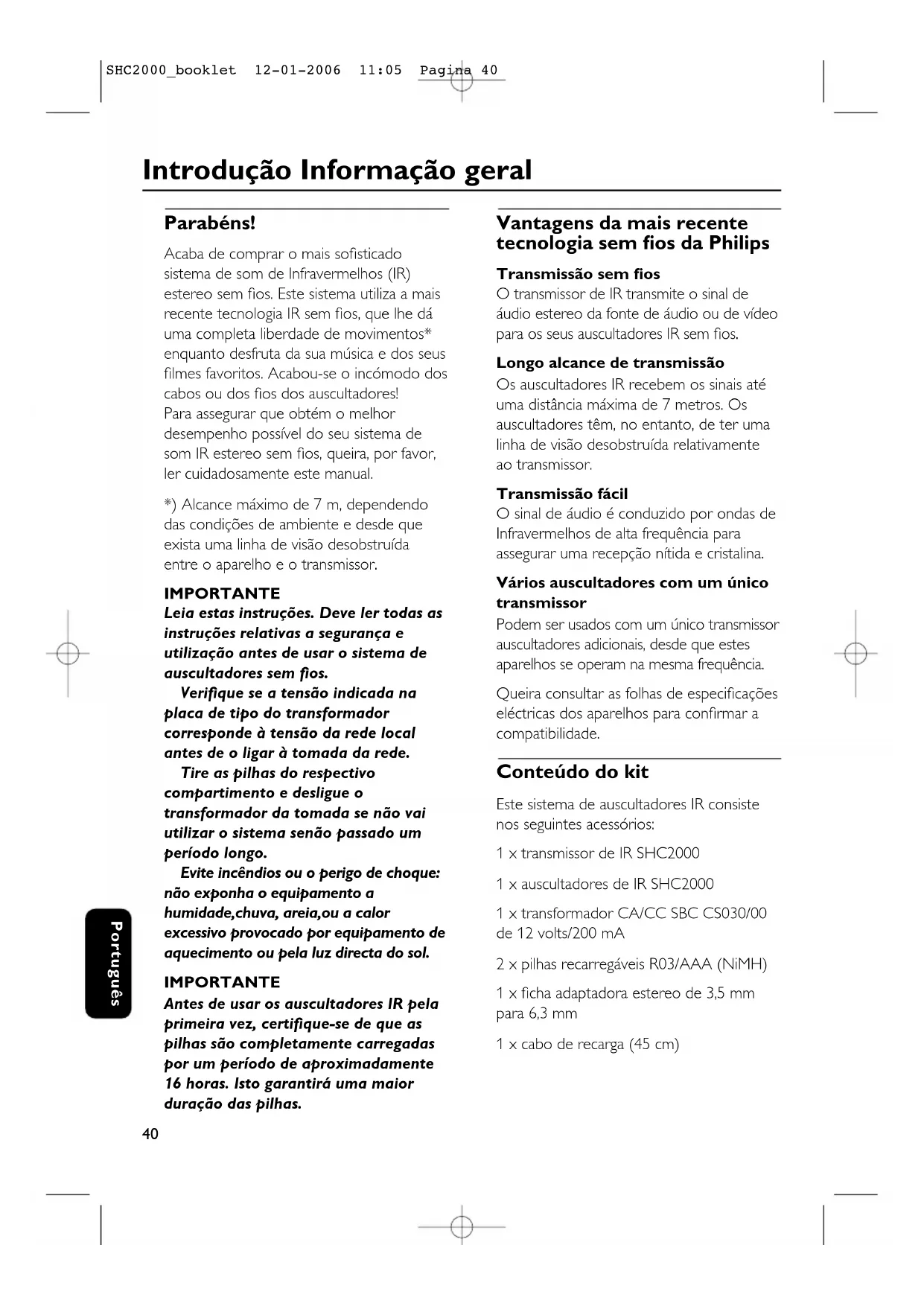

Introdução Informação geral
Parabéns!
Acaba de comprar o mais Sofisticado
sistema de som de Infravermelhos (IR)
estereo sem fios. EsteSYSTEMAutiliza a mais
rente Tecnologia IR sem fios, que Ihe da
uma completeness libertade de movimento*
enquanto desfruta da sua musica e dos seu
filmes favoritos. Acabou-se o incodom do
cabos ou dos fios dos auscultadores!
Para assegurar que obtem o melhor
desempenho possivel do seu Sistema de
som IR estereo sem fios,queira, por favor,
ler dificuldamente este manual.
*) Alcance máximo de 7 m, dependendo das condições de ambiente e desde que exista uma LINHA de visão desobstruida entre o aparecido o transistor.
IMPORTANT
Leia estas instruções. Deve ler todas as instruções relativas a segurança e utilizesçao antes de usar oSYSTEMA de auscultadores sem fios.
Verifique se a tensão indica naplaça de tipo do transformador corresponde à tensão da rede local antes de o ligar à tomada da rede.
Tire as pilhas do respectivo compartmento e desligue o transformador da tomada se não vais utilizes o Sistema senão passado um período longo.
Evite incendios ou o perigo deCHOque: não exponha o equipamento a humidade,chuva,areia,ou a calor excessivo provocado por equipamento de aquecimento ou pela luz directa do sol.
IMPORTANT
Antes de usar os auscultadores IR pela primaira vez, certifique-se de que as pilhas são Completely caricadas por um periodo de aproximately 16 horas. Isto garantirá uma maior duração das pilhas.
Vantagens da mais recente technologia sem fios da Philips
Transmissao sem fios
O transmisor de IR transmite o sinal de audio estereo da fonte de audio ou de video para os seuas auscultadores IR sem fios.
Longo alcance de transmissao
Os auscultadores IR receivebem os sinais ate uma distência Tmaxa de 7 metros. Os auscultadores tem, no entanto, de ter uma LINHA DE VISE DESOBSTRUDA relativamente ao transmissor.
Transmissao fácil
O sinal de audio é conducido por ondas de Infravermelhos de alta frequência para assegurar uma receção nitida e cristalina.
Varios auscultadores com um uniquotransmitter
Queira consultar as folhas de espécificações eletricas dos apareiros para confirmar a compatibilidade.
Conteudo do kit
1 LEDs transmissores de Infravermelhos - transmitem o sinal de audio para os auscultadores de Infravermelhos.
2 Corrente CC - ligue ao transformador CA/CC de 12 volts/200 mA
3 Interruptor de corrente interruptor para ligar/desligar.
4 Entrada de audio de 3,5 mm dos auscultadores estereo - liga o transmissor de IR a uma fonte de audio
5 Entrada de recarga - ligue o cabo de recarga a esta entrada.
6 Placa de comandos Auscultadores (fig
7 Sensores de Infravermelhos para receber ondas de Infravermelhos do transmisor
8 Indicador de corrente - acende. durante a utilização.
9 Ligar/desligar - fora deslizar o interruptor para a posicao on ou off para ligar e desligar os auscultadores.
10 Volume - regule o volume para o;nivel de escuta desejado.
11 Indicador de recarga - acende quando o cabo de recarga está ligado entre os auscultadores e o transmissor de IR. Pilhas que estejam Completely descarregadas voltarão a cargo Tmaxa ao fim de aproximamente 16 horas.
12 Entrada de recarga (figura 3) - ligue o cabo de recarga ao transmissor. O indicator de recarga dos auscultadores deve acender, a indicar que os auscultadores está a ser recarregados.
Alimentação de corrente para o transmissor
IMPORTANT Utilize apenas o transformador CA/CC Philips SBC CS030/00 de 12 volts/200 mA.
1 Certifique-se de que a tensão nominal do transformador correponde à da tomada da rede de alimentação.
2 Ligue o conector CC do transformador CA/CC ao conector de entrada de 12 volts CC, que se encontrar na parte de vez do transmisor.
3 Ligue o transformador CA/CC de 12 volts/200 mA à tomada da rede. - Deslique sempre o transformador CA/CC se não vale usar o transmissoi senão passado muito tempo.
Instalação Ligações de audio
Alimentação de corrente para os auscultadores
IMPORTANT
Utilize apenas pilhas R03/ AAA NiMH (de preferência, Philips).
1 Verifique se o botao de ligar/desligar dos auscultadores IR se encontra na posicao deligado.
2 Certifique-se de que as pilhas ficam correctamente colocadas, de acordo com as indicações gravadas no respectivo compartmento.
3 Para recarregar as pilhas R03/AAA NiMH incorpuras nos auscultadores, desligue primeiro os auscultadores. Em seguida ligue o cabo de energia entre os auscultadores e o transmissor (figura 3). O indicator de recarga acende.
Notas:
Quando está completeness de descarregadas, as pilhas necessitam de, aproximamente, 16 horas para recarregar.
Tire sempre as pilhas dos auscultadores se não vai uso-passado muito tempo.
As pilhas contentem substancias quimicas,elo que deverao ser deitadas fora comas devidas precauoces.
Substituicao das pilhas dos auscultadores (figura 4)
IMPORTANT
Utilize apenas pilhas R03/ AAA NiMH (de preferência, Philips).
1 Abra o compartmento das pilhas do auscultador.
2 Tire as pilhas e deite-as fora segundo os procedimentos adequados.
3 Coloque pilhas novas. Utilize apenas pilhas R03/AAA NiMH (de preferência, Philips).
4 Certifique-se de que as pilhas ficam correctamente colocadas, de acordo com as indicações gravadas no respectivo compartmento.
5 Feche o compartmento das pilhas.
IMPORTANT
Antes de usar os auscultadores IR pela primaira vez, certificado-se de que as pilhas são Completely cartagadas por um periodo de aproximately 16 horas. Isto garantirá uma maior duração das pilhas.
Informação relativa ao ambiente
Foi omitido todo o material de embalagem que não fosse absolutamente necessário. Fizemos todo o possivel por tornar a embalagem fácil deeparar em来做is: cartao e polietileno.
A equipe consiste em materiais que pode ser reciclados desde que sejam desmontados por uma Empresa especializada. Queira, por favor, respeitar as regulamentacoes locais relativas à eliminação de materiais de embalagem, pilhas gastas e equipamento obsoleto.
Ligações de audio
Collegamenti audio
Ligação do transmissor de IR àsaidadeauscultadoresdeumafontedeáudio (figura 5)
1 Ligue as 2 fichas RCA do cabo de audio estereo a saida de LINHA de una fonte de audio, por ex.TV, HiFi ou PC: - Caso a fonte de audio possua uma saida de auscultadores de 6,3mm ,utilize a ficha adaptadora estereo de 3,5mm para 6,3mm ,fomecida.
2 Ligue a fonte de audio e levante优惠政策 o volume dessa fonte.
3 Ligue os auscultadores.
4 Regule o volume para o nivel desejado utilizing o commando de volume dos auscultadores.
Funcimiento Basics
Quando o transmissor de IR estiver ligado a saida de auscultadores de una fonte de audio.
1 Ligue o transmissor de Infravermelhos e coloque-o a mesma alta ou ligeiramente acima da alta de recepcao dos auscultadores de Infravermelhos.
2 Posicao os LEDs na direccao da area de escuta e certifique-se de que nao ha obstaculos entre o transmissor e os auscultadores.
3 Ligue os auscultadores.
4 Ligue a fonte de audio e levante优惠政策 o volume dessa fonte.
5 Regule o volume dos auscultadores IR para o;nvel desejadoutilizando o commando de volume dos auscultadores.
IMPORTANT
Dado que a luz Infravermelha é propaganda em LINHA recta, coloque o transmissor de Infravermelhos à mesma alta ou ligeiramente acima da alta de recepçao dos auscultadores de Infravermelhos.
A luz com elevado teor de Infravermelhos, como seja a luz solar e a luz incandescente forte para iluminação interior, pode degravar o sinal de audio e causar interferência. Se deparar com problemas deste tipo, desloque simplemente o Sistema para uma area mais escura.
Resolução de problemas
Se ocorrre uma avaria, verifique primaryo os pontos a seguir indicados antes de levar o aparelho para reparacao.
Se não consuer resolver um problema seguido estas sugestões, consulte o revendedor ou o centro encarregado da assistência.
ATENÇÃO: Em nenhuma circunstência deverá você mesmo tentar reparar o aparelho, não que tal invalidaria a garantia.
Problema Solutao
Não há som - Verifique se a ficha do transformador CA/CC está
completely inserida na tomada CA e se o conector CC está correctamente inserido no conector de entrada de 12 volts CC, que se encontrar na parte de vez do transmisor.
- Verifique se o interruptor de ligar/desligar dos auscultadores se encontrar na posicao de ligado.
- As pilhas dos auscultadores está a ficar fracas. (Vide Alimentação de corrente para os auscultadores)
- Verifique se a fonte de audio está ligada.
- O volume não está regulado. Regule o volume na fonte de audio/ nos auscultadores para um;nivel mais alto.
- Ajuste a frequência de sintonização dos auscultadores.
- Utilize o transmisor SHC2000. Alguns transmisores ja incorporeados noutro equipamento poderao não ser compatíveis com os auscultadores SHC2000 devido a Tecnologia avançada que os auscultadores SHC2000 utilizezam.
Som com distorção - As pilhas dos auscultadores está a ficar fracas.
(Vide Alimentação de corrente para os auscultadores)
- Certifique-se de que o volume da fonte de audio/ dos auscultadores não está demasiado alto. Baixe o volume.
- Este demasiado longe do transmissor.
Aproxime-se mais do transmisor.
- Interferência de lâmpadas fluorescentes ou de outras fontes de rádio. Desloque o transmissor ou os auscultadores para除外 local.
- Utilize o transmissor SHC2000. Alguns transmissores ja incorporedos noutro equipamento poderao nao ser compativelis com os auscultadores SHC2000 devido a Tecnologia avançada que os auscultadores SHC2000 utilizezam.
Resolução de problemas Especificações
Manutenção - Se não vale usar os auscultadores senão passado muito
tempo, tire as pilhas do compartmento para fazer fuga de químicos e correso.
- Para substituir as pilhas, utilize apenas pilhas R03/AAA NiMH (de preferência, Philips).
- Não deixe os auscultadores perto de fontes de calor.
ão os exponha à luz directa do sol, a excesso de po, a humidade, chuva, ou a qualquer tipo deCHOque mecânico. - Não utilize alcool, diluente, ousubstáncias à base de petróleo para limpar os auscultadores ou o transmissor. Utilize uma camurça ligeiramente humedecida para limpar a caixa.
- Não utilize quaisquer agentes de limpeza que contenham alcool, soluções alcoéricas, amoníaco ou abrasivos, não que tais Produtos poderão danificar a caixa.
Segurarca auditiva! A'utilização continua com o volume alto pode danIFICar permanente a sua audiência.
Sistema: Infravermelhos (IR)
ModULO: ModULO de Freqencia (FM)
Alcance de transmissao efectivo: maximo de 7 metros (dependendo das condioces de ambiente e desde que exista uma LINHA de visao desobstruicao entre o aparelho e o transmisor)
Nivel de entrada: 300mV rms (1 KHz onda senoidal)
Alimentação de corrente - transmissor: 12 volts / 200 mA CC, centro positivo
Alimentação de corremente - auscultadores: 2 × 1.2 V R03 (AAA) pilhas (NiMH)
Separação de canais: >30 dB
