BEDIENUNGSANLEITUNG HC8355 PHILIPS

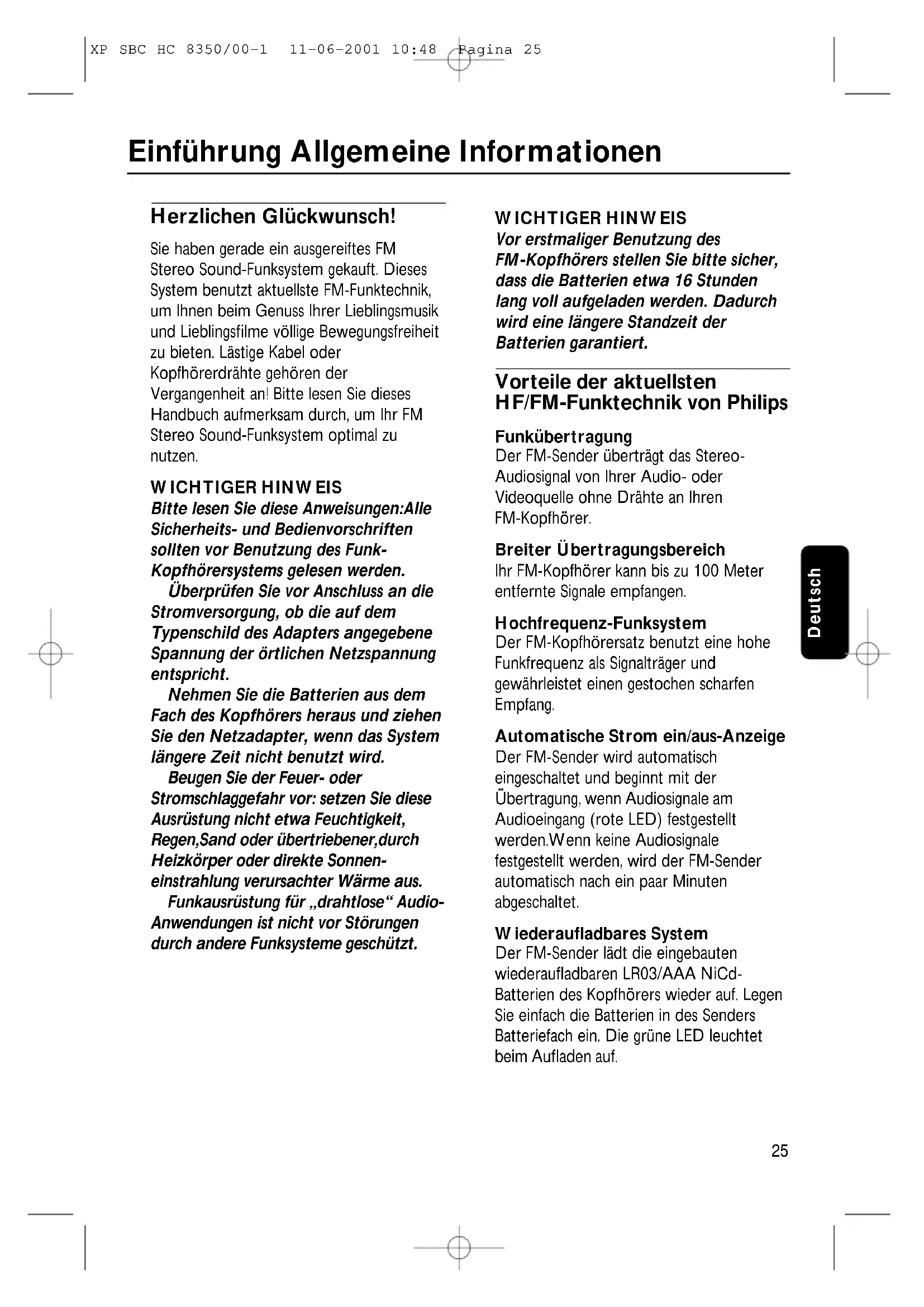

XP SBC HC 8350/00-1 11-06-2001 10:48 Pagina 2425 Deutsch Herzlichen Glückwunsch! Sie haben gerade ein ausgereiftes FM Stereo Sound-Funksystem gekauft. Dieses System benutzt aktuellste FM-Funktechnik, um Ihnen beim Genuss Ihrer Lieblingsmusik und Lieblingsfilme völlige Bewegungsfreiheit zu bieten. Lästige Kabel oder Kopfhörerdrähte gehören der Vergangenheit an! Bitte lesen Sie dieses Handbuch aufmerksam durch, um Ihr FM Stereo Sound-Funksystem optimal zu nutzen. WICHTIGER HINWEIS Bitte lesen Sie diese Anweisungen:Alle Sicherheits- und Bedienvorschriften sollten vor Benutzung des Funk- Kopfhörersystems gelesen werden. Überprüfen Sie vor Anschluss an die Stromversorgung, ob die auf dem Typenschild des Adapters angegebene Spannung der örtlichen Netzspannung entspricht. Nehmen Sie die Batterien aus dem Fach des Kopfhörers heraus und ziehen Sie den Netzadapter, wenn das System längere Zeit nicht benutzt wird. Beugen Sie der Feuer- oder Stromschlaggefahr vor: setzen Sie diese Ausrüstung nicht etwa Feuchtigkeit, Regen,Sand oder übertriebener,durch Heizkörper oder direkte Sonnen- einstrahlung verursachter Wärme aus. Funkausrüstung für „drahtlose“ Audio- Anwendungen ist nicht vor Störungen durch andere Funksysteme geschützt. WICHTIGER HINWEIS Vor erstmaliger Benutzung des FM-Kopfhörers stellen Sie bitte sicher, dass die Batterien etwa 16 Stunden lang voll aufgeladen werden. Dadurch wird eine längere Standzeit der Batterien garantiert. Vorteile der aktuellsten HF/FM-Funktechnik von Philips Funkübertragung Der FM-Sender überträgt das Stereo- Audiosignal von Ihrer Audio- oder Videoquelle ohne Drähte an Ihren FM-Kopfhörer. Breiter Übertragungsbereich Ihr FM-Kopfhörer kann bis zu 100 Meter entfernte Signale empfangen. Hochfrequenz-Funksystem Der FM-Kopfhörersatz benutzt eine hohe Funkfrequenz als Signalträger und gewährleistet einen gestochen scharfen Empfang. Automatische Strom ein/aus-Anzeige Der FM-Sender wird automatisch eingeschaltet und beginnt mit der Übertragung, wenn Audiosignale am Audioeingang (rote LED) festgestellt werden.Wenn keine Audiosignale festgestellt werden, wird der FM-Sender automatisch nach ein paar Minuten abgeschaltet. Wiederaufladbares System Der FM-Sender lädt die eingebauten wiederaufladbaren LR03/AAA NiCd- Batterien des Kopfhörers wieder auf. Legen Sie einfach die Batterien in des Senders Batteriefach ein. Die grüne LED leuchtet beim Aufladen auf. Einführung Allgemeine Informationen XP SBC HC 8350/00-1 11-06-2001 10:48 Pagina 25Einfache Übertragung Der FM-Kopfhörer kann Signale vom Sender empfangen, selbst durch Hindernisse wie Türen,Wände und Fenster. Mehrere Kopfhörer mit einem Sender Weitere Kopfhörer und/oder Funklautsprecher können mit einem einzigen Sender benutzt werden, wenn sie: - im 864 MHz-Bereich arbeiten - einen 19 kHz-Kontrollton erkennen können. Bestätigung der Kompatibilität siehe gerätespezifische Elektrodatenblätter. Inhalt des Satzes Dieses FM-Kopfhörersystem besteht aus folgendem Zubehör: 1 x FM-Sender SBC HC8352 1 x FM-Kopfhörer SBC HC8355 1 x SBC CS030/00: 12 Volt/200 mA AC/DC-Adapter 2 x wiederaufladbaren Batterien LR03/AAA (NiCd), 550 mAh 1 x Stecker 3,5 mm / Stereoadapterstecker 6,3 mm 1 x Antennenröhre Sender (Abbildung 1) 1 Wiederaufladeanzeige – die grüne LED leuchtet beim Wiederaufladen.Völlig erschöpfte Batterien sind nach etwa 16 Stunden voll aufgeladen. 2 Stromanzeige – leuchtet auf, wenn Audio- signale am Audioeingang festgestellt werden. 3 Aufladefach – legen Sie einfach die Batterien in des Senders Batteriefach ein. Die grüne LED leuchtet beim Wiederaufladen. 4 Gleichstrom – wird an den 12 Volt/ 200 mA AC/DC-Adapter angeschlossen 5 3,5 mm Stereokopfhörer- Audioeingang – schließt Ihren FM-Sender an eine Audioquelle an 6 Kanalumschaltung – wählen Sie einen von 2 Kanälen für besten Empfang.Wir raten Ihnen, Kanal 1 als erste Option zu wählen. 7 Bedienfeld Kopfhörer (Abbildung 2) 8 Stromanzeige – leuchtet bei Benutzung auf. 9 Strom Ein/Aus – schieben Sie den Schalter in die Ein- oder Aus-Stellung, um den Kopfhörer ein-/auszuschalten. 10 Batteriefach – entfernen Sie die Ohrpolster, nehmen Sie die Batterien heraus und legen Sie sie zum Wiederaufladen in des Senders Wiederaufladefach. 11 Lautstärke – stellen Sie die Lautstärke auf den von Ihnen gewünschten Hörpegel ein. 12 Abstimmen – zum Abstimmen drehen Sie das Abstimmrädchen, bis das Signal am deutlichsten ist. Allgemeine Informationen Bedienelemente Deutsch

XP SBC HC 8350/00-1 11-06-2001 10:48 Pagina 2627 Deutsch Installation Informationen zum Umweltschutz Alles überflüssige Verpackungsmaterial wurde vermieden.Wir haben unser Möglich- stes getan, damit die Verpackung leicht in zwei Materialien (Pappe und Polyäthylen) aufteilbar ist. Ihr Gerät besteht aus Materialien, die von darauf spezialisierten Betrieben wieder verwertet werden können. Bitte halten Sie sich beim Entsorgen von Verpackungsmaterial, erschöpften Batterien und alter Geräte an örtliche Bestimmungen. Sender-Stromversorgung WICHTIGER HINWEIS Benutzen Sie nur den 12 Volt/200 mA AC/DC-Adapter SBC CS030/00 von Philips. 1 Vergewissern Sie sich, dass des Adapters Nennspannung mit der Netzspannung (Steckdose) übereinstimmt. 2 Schließen Sie den DC-Verbinder des AC/DC-Adapters an den auf der Rückseite des Senders befindlichen 12 Volt DC- Stromeingangsverbinder an. 3 Schließen Sie den 12 Volt/200 mA AC/DC- Adapter an die Netzsteckdose an. – Ziehen Sie stets den AC/DC-Adapter, wenn der Sender längere Zeit nicht benutzt wird. 4 Führen Sie die Antennenröhre in das Loch ein, das sich oben am Sender befindet. Vergewissern Sie sich, dass der aus jenem Loch heraushängende Draht in der Antennenröhre geführt wird. – Richtige Installation der Antennenröhre verbessert den Übertragungsbereich. Kopfhörer-Stromversorgung WICHTIGER HINWEIS Benutzen Sie nur wiederaufladbare LR03/AAA NiCd-Batterien (vorzugsweise Philips). Benutzen Sie keine NiMH-Batterien oder Alkalibatterien, weil diese Ihr FM-Funksystem beschädigen können! 1 Überprüfen Sie, ob sich die Stromtaste des FM-Kopfhörers in der Stellung ‚ein‘ befindet. 2 Zum Wiederaufladen der eingebauten wiederaufladbaren LR03/AAA NiCd- Batterien des Kopfhörers öffnen Sie des Kopfhörers Batteriefach. Nehmen Sie die Batterien heraus und legen Sie sie zum Wiederaufladen in des Senders Wiederaufladefach. Hinweise: Völlig erschöpfte Batterien benötigen zum Wiederaufladen etwa 16 Stunden. Nehmen Sie stets die Batterien heraus, wenn der Kopfhörer längere Zeit nicht benutzt wird. Batterien enthalten chemische Substanzen,weshalb sie ordnungsgemäß zu entsorgen sind. XP SBC HC 8350/00-1 11-06-2001 10:48 Pagina 27Kopfhörer-Batteriewechsel (Abbildung 3) WICHTIGER HINWEIS Benutzen Sie nur wiederaufladbare LR03/AAA NiCd-Batterien (vorzugsweise Philips). Benutzen Sie keine NiMH-Batterien oder Alkalibatterien,weil diese Ihr FM-Funksystem beschädigen können! 1 Entfernen Sie die Ohrpolster. 2 TNehmen Sie die Batterien heraus und entsorgen Sie sie ordnungsgemäß. 3 Legen Sie neue Batterien ein. Benutzen Sie nur LR03/AAA NiCd-Batterien (vorzugsweise Philips). 4 Vergewissern Sie sich, dass die Batterien richtig eingelegt sind, wie von den gravierten Symbolen im Batteriefach angezeigt. 5 Bringen Sie die Ohrpolster wieder an den Ohrmuscheln an. WICHTIGER HINWEIS Vor erstmaliger Benutzung des FM-Kopfhörers vergewissern Sie sich bitte, dass die Batterien etwa 16 Stunden lang voll aufgeladen werden.Dadurch wird eine längere Lebensdauer der Batterien garantiert. Anschließen des FM-Senders an einen Kopfhörerausgang einer Audioquelle (Abbildung 4) 1 Schließen Sie den 3,5 mm-Stereostecker des Stereo-Audiokabels an den Kopfhörerausgang einer Audioquelle, z.B. Fernsehgerät, HiFi oder PC, an. – Falls Ihre Audioquelle einen Kopfhörerausgang 6,3 mm hat, benutzen Sie den mitgelieferten 3,5 mm/6,3 mm- Stereoadapterstecker. 2 Schalten Sie Ihre Audioquelle ein und erhöhen Sie vorsichtig die Lautstärke der Audioquelle. Die rote Stromanzeige-LED des Senders leuchtet beim Empfang eines Audiosignals auf. 3 Schalten Sie den Kopfhörer ein. Sie könnten einen zischenden Klang durch den Kopfhörer hören, wenn der Kopfhörer noch nicht richtig auf den Sender abgestimmt ist. 4 Zum Abstimmen drehen Sie das Abstimmrädchen, bis das Signal am deutlichsten ist. 5 Stellen Sie die Lautstärke mit dem Kopfhörer-Lautstärkeregler auf den gewünschten Pegel ein. Grundlegende Funktionsweise Wenn der FM-Sender an Folgendes angeschlossen ist einen Kopfhörerausgang einer Audioquelle. 1 Schalten Sie Ihre Audioquelle ein und erhöhen Sie vorsichtig die Lautstärke der Audioquelle. Die rote Stromanzeige-LED des Senders leuchtet beim Empfang eines Audiosignals auf. 2 Schalten Sie den Kopfhörer ein. Sie könnten einen zischenden Klang durch den Kopfhörer hören, wenn der Kopfhörer noch nicht richtig auf den Sender abgestimmt ist. 3 Zum Abstimmen drehen Sie das Abstimmrädchen, bis das Signal am deutlichsten ist. 4 Stellen Sie die Lautstärke mit dem Kopfhörer-Lautstärkeregler auf den gewünschten Pegel ein. Installation Audioanschlüsse

Deutsch XP SBC HC 8350/00-1 11-06-2001 10:48 Pagina 2829 Deutsch Fehlersuche Wenn ein Fehler auftritt,sind zuerst die nachstehenden Punkte zu überprüfen, bevor das Gerät zur Reparatur gegeben wird. Wenn Sie das Problem nicht durch Befolgen dieser Ratschläge lösen können,sollten Sie sich an Ihren Händler oder an Ihre Servicestelle wenden. WARNHINWEIS: Unter gar keinen Umständen sollten Sie versuchen, das Gerät selbst zu reparieren,weil die Garantie dadurch erlischt. Problem Abhilfe Kein Sound – Überprüfen, ob der AC/DC-Adapter sicher in der AC-Steckdose steckt, und dass sein DC-Verbinder richtig im 12 Volt DC-Eingangsverbinder auf der Rückseite des Senders befindlich ist. – Überprüfen, ob der Ein/Aus-Schalter des Kopfhörers in Stellung ‚ein‘ befindlich ist. – Kopfhörer-Batterien geschwächt. Entfernen Sie die Ohrpolster. Nehmen Sie die Batterien heraus und legen Sie sie zum Wiederaufladen in des Senders Wiederaufladefach. (Siehe Kopfhörer-Stromversorgung) – Überprüfen, ob die Audioquelle eingeschaltet und auf einen Kanal mit Audio abgestimmt ist. – Lautstärke nicht eingestellt. Die Lautstärke an Audioquelle/ Kopfhörer auf einen höheren Pegel einstellen. – Des Kopfhörers Abstimmfrequenz einstellen. Zum Abstimmen drehen Sie das Abstimmrädchen, bis das Signal am deutlichsten ist. – Sich den Sender HC8352 zunutze machen. Einige bereits in andere Ausrüstung eingebaute Sender sind – aufgrund der im Kopfhörer HC8355 eingesetzten modernen Technik – evtl. nicht mit dem Kopfhörer HC8355 kompatibel. Verzerrter Sound – Des Kopfhörers Abstimmfrequenz einstellen. Zum Abstimmen drehen Sie den Abstimmknopf, bis das Signal am deutlichsten ist. – Des Senders Frequenz einstellen. Beliebigen der 2 Kanäle des Senders wählen.Als Nächstes stellen Sie des Kopfhörers Frequenz ein, indem Sie das Abstimm- rädchen drehen, bis das Signal am deutlichsten ist. – Kopfhörer-Batterien geschwächt. Entfernen Sie die Ohrpolster.Nehmen Sie die Batterien heraus und legen Sie sie zum Wiederaufladen in des Senders Wiederaufladefach. (Siehe Kopfhörer-Stromversorgung) XP SBC HC 8350/00-1 11-06-2001 10:48 Pagina 29Fehlersuche Verzerrter Sound – Überprüfen, dass die Lautstärke an Audioquelle/ Kopfhörer nicht auf einen zu hohen Pegel eingestellt ist. Die Lautstärke herabsetzen. – Abstand zum Sender ist zu groß. Sich näher zum Sender bewegen. – Störung aufgrund von Leuchtstofflampen/anderen Funkquellen. Sender oder Kopfhörer woandershin verlegen/des Senders Kanal wechseln. – Sich den Sender HC8352 zunutze machen. Einige bereits in andere Ausrüstung eingebaute Sender sind – aufgrund der im Kopfhörer HC8355 eingesetzten modernen Technik – evtl. nicht mit dem Kopfhörer HC8355 kompatibel. Pflege – Wenn der Kopfhörer längere Zeit nicht benutzt wird, nehmen Sie bitte die Batterien heraus, um Auslaufen und Korrosion zu verhindern. – Die Batterien sind nur durch LR03/AAA NiCdBatterien (vorzugsweise Philips) zu ersetzen. – Lassen Sie den Kopfhörer nicht in der Nähe von Wärmequellen. Setzen Sie ihn nicht direkter Sonneneinstrahlung, übertriebener Staubentwicklung, Feuchtigkeit, Regen oder mechanischer Erschütterung irgendwelcher Art aus. – Verwenden Sie nicht Alkohol,Verdünner oder Substanzen auf Petroleumbasis zur Reinigung des Kopfhörer oder Senders. Benutzen Sie ein etwas angefeuchtetes Ledertuch zum Reinigen des Gehäuses. – Benutzen Sie keine Reiniger, die Alkohol, Spiritus, Ammoniak oder scheuernde Partikel enthalten, da diese das Gehäuse beschädigen können. Hörsicherheit! Benutzung bei hoher Lautstärke kann Ihr Gehör nachhaltig schädigen. Deutsch

Europäische Vorschriften Dieses Produkt wurde im Einklang mit der europäischen R&TTE-Richtlinie 1999/5/EWG konstruiert, geprüft und hergestellt. Lt. dieser Richtlinie kann dieses Produkt in den folgenden Ländern zur Anwendung kommen: R&TTE-Richtlinie 1999/5/EWG B ✔ DK ✔ E ✘ GR ✘ F ✔

IRL ✔ I ✘ L ✔ NL ✔ A ✔

P ✔ SU ✔ S ✔ UK ✔ N ✔ D ✔ CH ✔ Dieses Produkt entspricht den Anforderungen der Klasse 3 lt. ETS 300 445. System: Hochfrequenz (RF) Trägerfrequenz: Kanal 1: 863.5 MHz (Sender HC8352 ) Kanal 2: 864.5 MHz Trägerfrequenz: 863.2 bis 864.7 MHz (Manuelles Abstimmen) (Kopfhörer HC8355) Modulation: Frequenzmodulation (FM) Abgestrahlte Ausgangsleistung: <10m Watt Effektiver Übertragungsbereich: bis zu 100 Meter, in alle Richtungen (360º) Eingangspegel: 200 mVrms (1 kHz Sinuswelle) Stromversorgung – Sender: 12Volt / 200 mA DC, Mitte positiv Stromversorgung – Kopfhörer: 2 x LR03 (AAA) Batterien (NiCd) Frequenzbereich (Kopfhörer): 10 – 19,000 Hz Störabstand: > 55 dB (1 kHz Sinuswelle,A-bewertet) Verzerrung: Klirrfaktor < 0.5% Kanalabstand: > 30 dB Technische Daten Vorschriften XP SBC HC 8350/00-1 11-06-2001 10:48 Pagina 31Nederlands

XP SBC HC 8350/00-2 11-06-2001 10:47 Pagina 131133 Sehr geehrter Kunde, sollten Sie einen Grund zur Beanstandung haben, so garantiert PHILIPS – zusätzlich zu Ihren Gewährleistungsansprüchen gegenüber Ihrem Verkäufer – innerhalb von 12 Monaten ab Kaufdatum, daß das Produkt gegen ein mangelfreies, neuwertiges Produkt ausgetauscht wird. Bitte schicken Sie das Produkt im Garantiefall zusammen mit dem Originalkaufbeleg, der das Datum des Kaufes und den Namen des Händlers, sowie die vollständige Typnummer zu tragen hat, an unseren Servicepartner: ARRIVO Marketing Essener Str. 91 – 97 22419 Hamburg Durch die Inanspruchnahme der Garantie wird die Garantiezeit weder verlängert noch wird eine neue Garantiefrist für das Produkt in Lauf gesetzt. Wenn Sie weitere Fragen haben, wenden Sie sich bitte schriftlich oder telefonisch an: Philips Info-Center Tel: 0180 / 535 67 67 Fax: 0180 / 535 67 68 Garantie für Deutschland XP SBC HC 8350/00-2 11-06-2001 10:47 Pagina 133Meet Philips at the Internet http://www.philips.com Printed in China /CMM RM 0123 SBC HC 8350 English Français Español Deutsch Nederlands Italiano Português Dansk SvenskaNorgeSuomiРусскийPolskiMagyarTürkçe XP SBC HC 8350/00-2 11-06-2001 10:47 Pagina 136
