KULLANIM KILAVUZU HC8355 PHILIPS

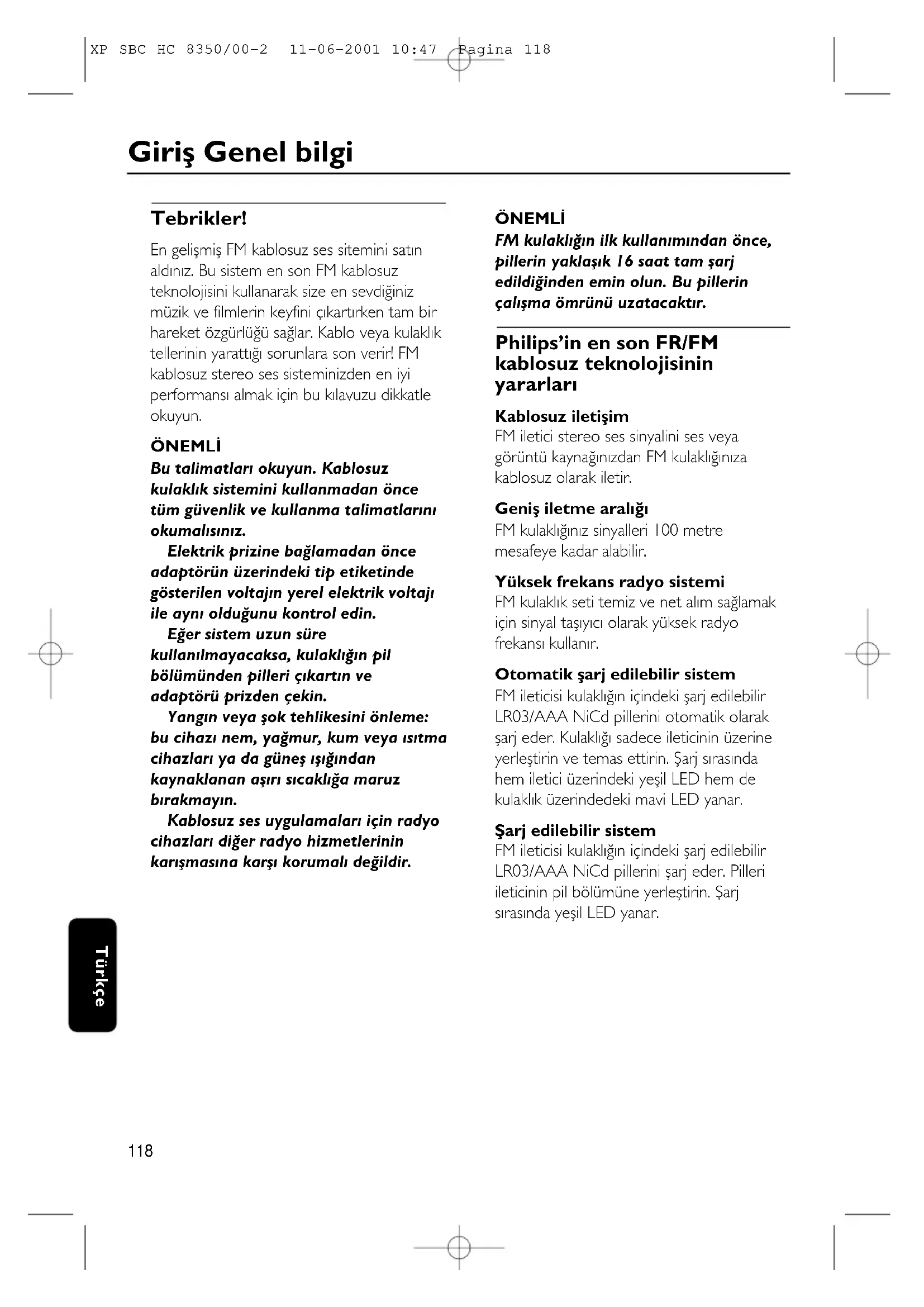

Tebrikler! En gelişmiş FM kablosuz ses sitemini satın aldınız. Bu sistem en son FM kablosuz teknolojisini kullanarak size en sevdiğiniz müzik ve filmlerin keyfini çıkartırken tam bir hareket özgürlüğü sağlar. Kablo veya kulaklık tellerinin yarattığı sorunlara son verir! FM kablosuz stereo ses sisteminizden en iyi performansı almak için bu kılavuzu dikkatle okuyun. ÖNEMLİ Bu talimatları okuyun. Kablosuz kulaklık sistemini kullanmadan önce tüm güvenlik ve kullanma talimatlarını okumalısınız. Elektrik prizine bağlamadan önce adaptörün üzerindeki tip etiketinde gösterilen voltajın yerel elektrik voltajı ile aynı olduğunu kontrol edin. Eğer sistem uzun süre kullanılmayacaksa, kulaklığın pil bölümünden pilleri çıkartın ve adaptörü prizden çekin. Yangın veya şok tehlikesini önleme: bu cihazı nem, yağmur, kum veya ısıtma cihazları ya da güneş ışığından kaynaklanan aşırı sıcaklığa maruz bırakmayın. Kablosuz ses uygulamaları için radyo cihazları diğer radyo hizmetlerinin karışmasına karşı korumalı değildir. ÖNEMLİ FM kulaklığın ilk kullanımından önce, pillerin yaklaşık 16 saat tam şarj edildiğinden emin olun. Bu pillerin çalışma ömrünü uzatacaktır. Philips’in en son FR/FM kablosuz teknolojisinin yararları Kablosuz iletişim FM iletici stereo ses sinyalini ses veya görüntü kaynağınızdan FM kulaklığınıza kablosuz olarak iletir. Geniş iletme aralığı FM kulaklığınız sinyalleri 100 metre mesafeye kadar alabilir. Yüksek frekans radyo sistemi FM kulaklık seti temiz ve net alım sağlamak için sinyal taşıyıcı olarak yüksek radyo frekansı kullanır. Otomatik şarj edilebilir sistem FM ileticisi kulaklığın içindeki şarj edilebilir LR03/AAA NiCd pillerini otomatik olarak şarj eder. Kulaklığı sadece ileticinin üzerine yerleştirin ve temas ettirin. Şarj sırasında hem iletici üzerindeki yeşil LED hem de kulaklık üzerindedeki mavi LED yanar. Şarj edilebilir sistem FM ileticisi kulaklığın içindeki şarj edilebilir LR03/AAA NiCd pillerini şarj eder. Pilleri ileticinin pil bölümüne yerleştirin. Şarj sırasında yeşil LED yanar. Giriş Genel bilgi XP SBC HC 8350/00-2 11-06-2001 10:47 Pagina 118Türkçe

Kolay iletişim FM kulaklık kapı, duvar, pencere gibi engellerin arkasından bile ileticiden sinyal alabilir. Tek iletici ile birden fazla kulaklık Eğer aşağıdaki şartlara uyuyorsa, ilave kulaklık ve/veya kablosuz hoparlörler tek bir iletici ile kullanılabilir: - 864 MHz bantta çalışma - 19 kHz pilot ton algılayabilme. Uyumluluğun onayı için lütfen cihazın elektriksel özellikler sayfasına bakın. Setin içindekiler Bu FM kulaklık sistemi aşağıdakilerden oluşur: 1 x SBC HC8352 FM iletici 1 x SBC HC8355 FM kulaklık 1 x SBC CS030/00 12 Volt/200 mA AC/DC adaptör 2 x şarj edilebilir piller LR03/AAA (NiCd), 550 mAh 1 x 3,5 mm fiş 6,3 mm stereo adaptör fişi 1 x anten tüpü İletici (şekil 1) 1 Şarj göstergesi – şarj sırasında yeşil LED yanacaktır.Tamamen boşalan piller yaklaşık 16 saat içinde tam dolar. 2 Güç göstergesi – ses girişinde ses sinyalleri algılandığında yanar. 3 Şarj bölümü – pilleri ileticinin pil bölümüne yerleştirin. Şarj sırasında yeşil LED yanacaktır. 4 DC güç – 12 Volt/200 mA AC/DC adaptöre bağlayın 5 3,5 mm stereo kulaklık ses girişi – FM ileticinizi ses kaynağına bağlar 6 Kanal anahtarı – en iyi alım için 3 kanaldan birini seçin. İlk seçenek olarak kanal 1şi seçmenizi öneririz. 7 Kontrol plakası Kulaklık (şekil 2) 8 Güç göstergesi – kullanımda olduğunda yanar. 9 Güç Açma/Kapama – kulaklığı açmak/kapatmak için açma/kapama düğmesini kaydırın. 10 Pil bölmesi – kulaklık süngerlerini çıkartın, pilleri çıkarın ve pilleri şarj olmaları için ileticinin şarj bölümüne yerleştirin. 11 Ses – sesi istediğiniz dinleme seviyesine ayarlayın. 12 Ayar – ayar düğmesini sinyal en iyi durumuna gelinceye kadar çevirin. Genel bilgi Kontroller XP SBC HC 8350/00-2 11-06-2001 10:47 Pagina 119Türkçe Kurulum

Çevresel bilgiler Gereksiz hiç bir ambalaj malzemesi kullanılmamıstır.Ambalajın kolaylıkla iki malzemeye ayrılabilmesi için tüm çabamızı gösterdik: karton ve polietilen Cihazınız, uzman bir firma tarafından yapıldığı takdirde geri dönebilecek malzemelerden yapılmıştır. Lütfen ambalaj malzemeleri, bitik piller ve eski cihazların atılması ile ilgili yerel kurallara uyun. İletici güç kaynağı ÖNEMLİ Sadece Philips SBC CS030/00 12 Volt/ 200 mA AC/DC adaptör kullanın. 1 Adaptörün voltaj değerinin elektrik prizinin voltaj değerine uyduğundan emin olun. 2 AC/DC adaptörün CD ucunu ileticinin arkasında bulunan 12 Volt DC güç girişine takın. 3 12 Volt/200 mA AC/DC adaptörü elektrik prizine takın. – Eğer iletici uzun bir süre kullanılmayacaksa,AC/DC adaptörü daima prizden çıkarın. 4 Anten tüpünü ileticinin üstünde bulunan deliğe yerleştirin. Delikten çıkan kablonun anten tüpünün içine girdiğinden emin olun. – Anten tüpünün doğru takılması, iletim aralığını artıracaktır. Kulaklık güç kaynağı ÖNEMLİ Sadece şarj edilebilir LR03/AAA NiCd pilleri kullanın (tercihen Philips). NiMH pil veya alkalin pil kullanmayın, bunlar FM kablosuz sisteminize zarar verebilir! 1 NiCd pil veya alkalin pil kullanmayın, bunlar FM kablosuz sisteminize zarar verebilir! 2 Kulaklığın içindeki şarj edilebilir LR03/AAA NiCd pilleri şarj etmek için, kulaklığın pil bölmesini açın. Pilleri çıkarın ve pilleri şarj olmaları için ileticinin şarj bölümüne yerleştirin. Notlar: Tamamen boşalan pillerin şarj olması yaklaşık 16 saat sürer. Eğer kulaklık uzun süre kullanılmayacaksa pilleri çıkartın. Piller kimyasal maddeler içerir, bu yüzden uygun şekilde atılmaları gerekir. XP SBC HC 8350/00-2 11-06-2001 10:47 Pagina 120Kulaklık pil değişitirme (şekil 3) ÖNEMLİ Sadece şarj edilebilir LR03/AAA NiCd pilleri kullanın (tercihen Philips). NiMH pil veya alkalin pil kullanmayın, bunlar FM kablosuz sisteminize zarar verebilir! 1 Kulaklık süngerlerini çıkartın. 2 Pilleri çıkartın ve uygun şekilde atın. 3 Yeni pilleri takın. Sadece LR03/AAA NiCd pilleri kullanın (tercihen Philips). 4 Pillerin pil bölümünde gösterilen şekilde doğru olarak yerleştirildiğinden emin olun. 5 Kulaklık süngerlerini geri takın. ÖNEMLİ FM kulaklığın ilk kullanımından önce, pillerin yaklaşık 16 saat tam şarj edildiğinden emin olun. Bu pillerin çalışma ömrünü uzatacaktır. FM ileticiyi bir ses kaynağının kulaklık çıkışına bağlama (şekil 4) 1 Stereo ses kablosunun 3,5 mm stereo fişini TV, HiFi ve PC gibi ses kaynağının kulaklık çıkışına takın. – Ses kaynağınızın 6,3 mm kulaklık çıkışı olması durumunda, 3,5 mm den 6,3 mm stereo adaptör fişini kullanın. 2 Ses kaynağınızı açın ve ses kaynağının sesini dikkatle artırın. Eğer ses sinyali alınırsa, ileticinin kırmızı güç gösterge LED’i yanacaktır. 3 Kulaklığı açın. Eğer kulaklık ileticiye tam olarak ayarlanmamışsa, kulaklıktan fısıltılı bir ses duyabilirsiniz. 4 Ayarlamak için, ayar düğmesini sinyal en iyi durumuna gelinceye kadar çevirin. 5 Sesi kulaklık ses kontrolü ile istenilen seviyeye ayarlayın. Temel kullanım FM iletici aşağıdakiler bağlandığında ses kaynağının kulaklık çıkışına. 1 Ses kaynağınızı açın ve ses kaynağının sesini dikkatle artırın. Eğer ses sinyali alınırsa, ileticinin kırmızı güç gösterge LED’i yanacaktır. 2 Kulaklığı açın. Eğer kulaklık ileticiye tam olarak ayarlanmamışsa, kulaklıktan fısıltılı bir ses duyabilirsiniz. 3 Ayarlamak için, ayar düğmesini sinyal en iyi durumuna gelinceye kadar çevirin. 4 Sesi kulaklık ses kontrolü ile istenilen seviyeye ayarlayın. Kurulum Ses Bağlantıları

Eğer bir hata oluşursa, seti tamire götürmeden önce aşağıda listelenen noktaları kontrol edin. Eğer bunları izleyerek sorunu gideremezseniz, satıcınız veya servis merkezinizle temasa geçin. UYARI: Hiç bir durumda seti kendiniz tamir etmeye çalışmamalısınız, bunu yapmanız garantiyi geçersiz kılacaktır. Sorun Çözüm Ses yok – AC/DC adaptörün AC çıkışına tam olarak takıldığından ve DC ucunun ileticinin arkasındaki 12 Volt DC girişine takılı olduğunan emin olun. – Kulaklık açma/kapama düğmesinin açık durumda olduğunu kontrol edin. – Kulaklık pilleri zayıf. Kulaklık süngerlerini çıkartın. Pilleri çıkarın ve pilleri şarj olmaları için ileticinin şarj bölümüne yerleştirin. (Bkz. Kulaklık güç kaynağı) – Ses kaynağının açık olduğundan ve ses ile bir kanala ayarlandığından emin olun. – Ses ayarlı değil. Ses kaynağı / kulaklık sesini daha yüksek bir seviyeye ayarlayın. – Kulaklık ayar frekansını ayarlayın.Ayarlamak için, ayar düğmesini sinyal en iyi durumuna gelinceye kadar çevirin ve ayar göstergesi yanacaktır. – HC8352 ileticiden faydalanın. HC8355 kulaklıkta kullanılan ileri teknolojiden dolayı, diğer cihazların içindeki bazı ileticiler HC8355 kulaklık ile uyumlu olmayabilir Dağılmış ses – Kulaklık ayar frekansını ayarlayın.Ayar düğmesini sinyal en iyi durumuna gelinceye kadar çevirin. – İleticinin frekansını ayarlayın. İleticinin 2 kanalından birini seçin. Sonra kulaklığın frekansını ayarlamak için, ayar düğmesini sinyal en iyi durumuna gelinceye kadar çevirin. – Kulaklık pilleri zayıf. Kulaklık süngerlerini çıkartın. Pilleri çıkarın ve pilleri şarj olmaları için ileticinin şarj bölümüne yerleştirin. (Bkz. Kulaklık güç kaynağı) XP SBC HC 8350/00-2 11-06-2001 10:47 Pagina 122Türkçe

Sorun Giderme Dağılmış ses – Ses kaynağı / kulaklık sesinin çok yüksek bir seviyeye ayarlanmamış olduğundan emin olun. Sesi kısın. – İleticiye olan mesafe çok uzak. İleticiyi daha yakına getirin. – Florasan lamba/diğer radyo kaynaklarından karişma. İletici veya kulaklığı başka yere taşıyın / ileticinin kanalını değiştirin. – HC8352 ileticiden faydalanın. HC8355 kulaklıkta kullanılan ileri teknolojiden dolayı, diğer cihazların içindeki bazı ileticiler HC8355 kulaklık ile uyumlu olmayabilir. Bakım – Eğer kulaklık uzun süre kullanılmayacaksa, akmayı veya korozyonu önlemek için lütfen pilleri çıkartın. – Pilleri sadece LR03/AAA NiCd piller ile değiştirin (tercihen Philips). – Kulaklığı ısı kaynaklarının yakınına bırakmayın. Direkt güneş ışığına, aşırı toz, nem, yağmur veya herhangi bir mekanik şoka maruz bırakmayın. – Kulaklık veya ileticiyi temizlemek için alkol, tiner veya petrol bazlı temizleyiciler kullanmayın. Muhafazayı temizlemek için hafif nemli tüysüz bir bez kullanın. – Alkol, uçucu maddeler, amonyak veya aşındırıcılar içeren temizleyiciler kullanmayın, bunlar muhafazaya zarar verebilir. İşitme güvenliği! Sesin fazla açılması işitme duyunuza zarar verebilir. XP SBC HC 8350/00-2 11-06-2001 10:47 Pagina 123Avrupa yönetmelikleri Bu ürün Avrupa R&TTE Yönetmeliği 1999/5/EC’ye uygun olarak tasarlanmış, test edilmiş ve üretilmiştir. Bu yönetmelik uyarınca, bu ürün aşağıdaki durumlarda hizmete alınabilir: R&TTE Yönetmeliği 1999/5/EC B ✔ DK ✔ E ✘ GR ✘ F ✔

IRL ✔ I ✘ L ✔ NL ✔ A ✔

P ✔ SU ✔ S ✔ UK ✔ N ✔ D ✔ CH ✔ Bu ürün ETS 300 455 ile belirlenen sınıf 3 gereksinimler ile uyumludur. Türkçe Sistem: Radyo Frekansı (RF) Taşıyıcı frekans: Kanal 1: 863.5 MHz (İletici HC8352 ) Kanal 2: 864.5 MHz Taşıyıcı frekans: 863.2 to 864.7 MHz (Manuel ayar) (Kulaklık HC8355) Modülasyon: Frekans Modülasyonu (FM) Çıkış gücü: <10m Watt Etkili iletme aralığı: 100 metreye kadar, her yönde (360º) Giriş seviyesi: 200 mVrms (1 kHz sinüs dalga) Güç kaynağı – iletici: 12Volt / 200 mA DC, orta pozitif Güç kaynağı – kulaklık: 2 x LR03 (AAA) pil (NiCd) Frekans aralığı (Kulaklık): 10 – 19,000 Hz Sinyal/gürültü oranı: > 55 dB (1 kHz sinüs dalga ,A-ağırlıklı) Dağılma: < 0.5% THD Kanal ayırma: > 30 dB Özellikler Yönetmelikler
