BRUKSANVISNING HC8355 PHILIPS

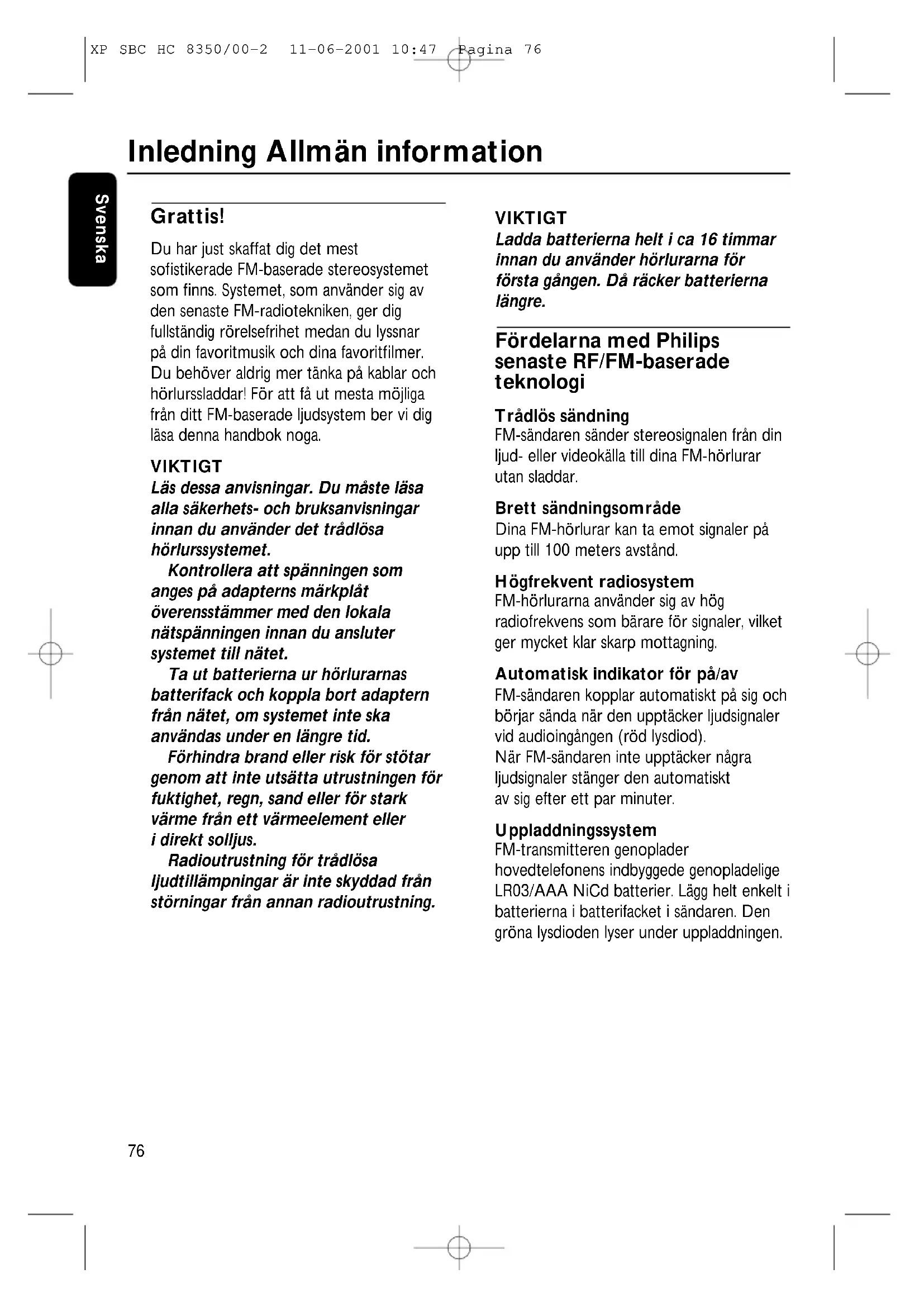

Grattis! Du har just skaffat dig det mest sofistikerade FM-baserade stereosystemet som finns. Systemet, som använder sig av den senaste FM-radiotekniken, ger dig fullständig rörelsefrihet medan du lyssnar på din favoritmusik och dina favoritfilmer. Du behöver aldrig mer tänka på kablar och hörlurssladdar! För att få ut mesta möjliga från ditt FM-baserade ljudsystem ber vi dig läsa denna handbok noga. VIKTIGT Läs dessa anvisningar. Du måste läsa alla säkerhets- och bruksanvisningar innan du använder det trådlösa hörlurssystemet. Kontrollera att spänningen som anges på adapterns märkplåt överensstämmer med den lokala nätspänningen innan du ansluter systemet till nätet. Ta ut batterierna ur hörlurarnas batterifack och koppla bort adaptern från nätet, om systemet inte ska användas under en längre tid. Förhindra brand eller risk för stötar genom att inte utsätta utrustningen för fuktighet, regn, sand eller för stark värme från ett värmeelement eller i direkt solljus. Radioutrustning för trådlösa ljudtillämpningar är inte skyddad från störningar från annan radioutrustning. VIKTIGT Ladda batterierna helt i ca 16 timmar innan du använder hörlurarna för första gången. Då räcker batterierna längre. Fördelarna med Philips senaste RF/FM-baserade teknologi Trådlös sändning FM-sändaren sänder stereosignalen från din ljud- eller videokälla till dina FM-hörlurar utan sladdar. Brett sändningsområde Dina FM-hörlurar kan ta emot signaler på upp till 100 meters avstånd. Högfrekvent radiosystem FM-hörlurarna använder sig av hög radiofrekvens som bärare för signaler, vilket ger mycket klar skarp mottagning. Automatisk indikator för på/av FM-sändaren kopplar automatiskt på sig och börjar sända när den upptäcker ljudsignaler vid audioingången (röd lysdiod). När FM-sändaren inte upptäcker några ljudsignaler stänger den automatiskt av sig efter ett par minuter. Uppladdningssystem FM-transmitteren genoplader hovedtelefonens indbyggede genopladelige LR03/AAA NiCd batterier. Lägg helt enkelt i batterierna i batterifacket i sändaren. Den gröna lysdioden lyser under uppladdningen. Inledning Allmän information XP SBC HC 8350/00-2 11-06-2001 10:47 Pagina 76Svenska

Enkel sändning FM-hörlurarna kan ta emot signaler från sändaren också genom hinder såsom dörrar, väggar och fönster. Flera hörlurar med en sändare Du kan använda flera hörlurar och/eller trådlösa högtalare med en enda sändare om de: - fungerar på bandet 864 MHz - kan känna av en pilotton på 19 kHz Läs i specifikationerna för den extra enheten för att se om den är kompatibel med denna. Satsen innehåll Detta FM-baserade hörlursystem består av följande delar: 1 x FM-sändare SBC HC8352 1 x FM-hörlurar SBC HC8355 1 x Nätadapter på 12 V/200 mA SBC CS030/00 2 x Laddningsbara NiCd-batterier av typ LR03/AAA, 550 mAh 1 x Stereoadapter från 3,5 mm- till 6,3 mm- kontakt 1 x antennrör Sändaren (figur 1) 1 Laddningsindikator – den gröna lysdioden lyser under laddningen. Helt tömda batterier tar ca 16 timmar att laddas upp igen. 2 Strömindikator – lyser när ljudsignaler avkänns vid ljudingången. 3 Laddningsfack – lägg helt enkelt i batterierna i batterifacket i sändaren. Den gröna lysdioden lyser under laddningen. 4 DC power – ansluter till nätadaptern 12 V/200 mA 5 Ljudingång för 3,5 mm stereohörlurar – ansluter din FM-sändare till en ljudkälla. 6 Kanalväljare – välj den av de 2 kanalerna som ger bäst mottagning.Vi rekommenderar att du prövar kanal 1 först. 7 Reglageplåt Hörlurar (figur 2) 8 Strömindikator – lyser när systemet är i användning. 9 Strömbrytare On/Off – ställ knappen i läget på respektive av för att koppla på/av hörlurarna. 10 Batterifacket – ta bort kuddarna. ta ut batterierna och lägg dem i sändarens laddningsfack för laddning. 11 Volym– ställ in volymen på önskad nivå. 12 Frekvensinställning – vrid på frekvensratten tills signalen är klarast. Allmän information Reglage XP SBC HC 8350/00-2 11-06-2001 10:47 Pagina 77Installation

Svenska Miljöinformation Allt onödigt förpackningsmaterial har uteslutits.Vi har gjort vårt allra bästa för att göra det enkelt att källsortera förpackningsmaterialet i två material:papp och polyeten. Din utrustning består av material som kan återvinnas om den plockas isär av ett specialistföretag.Rätta dig efter lokala bestämmelser för vad du gör med förpackningsmaterial, uttjänta batterier och gammal utrustning. Strömmatning för sändaren VIKTIGT Använd bara Philips nätadapter SBC CS030/00 på 12 V/200 mA. 1 Se till att adapterns märkspänning överensstämmer med spänningen i väggkontakten. 2 Anslut nätadapterns DC-kontakt till DC-ingången baktill på sändaren. 3 Anslut nätadaptern till nätuttaget. – Koppla alltid från nätadaptern om sändaren inte ska användas under en längre tid. 4 Sätt i antennröret i hålet upptill på sändaren. Se till att tråden som hänger ut genom hålet kommer in i antennröret. – Om antennröret är rätt installerat ökas sändningsområdet. Strömmatning för hörlurar VIKTIGT Använd bara laddningsbara NiCd- batterier av typ LR03/AAA (helst Philips). Använd inte NiMH-batterier eller alkaliska batterier.De kan skada ditt FM-baserade trådlösa system! 1 Kontrollera att strömbrytaren på FM-hörlurarna står i påslaget läge. 2 För att ladda hörlurarnas inbyggda laddningsbara NiCd-batterier av typ LR03/AAA, öppnar du hörlurarnas batterifack.Ta ut batterierna och lägg dem i sändarens laddningsfack för laddning. Observera: Helt tömda batterier tar ca 16 timmar att laddas upp igen. Ta ut batterierna om hörlurarna inte ska användas under en längre tid. Batterier innehåller kemikalier och måste därför kasseras på rätt sätt. XP SBC HC 8350/00-2 11-06-2001 10:47 Pagina 78Byte av hörlurarnas batterier (figur 3) VIKTIGT Använd bara laddningsbara NiCd-batterier av typ LR03/AAA (helst Philips). Använd inte NiMH-batterier eller alkaliska batterier. De kan skada ditt FM-baserade trådlösa system! 1 Ta bort kuddarna. 2 a ut batterierna och kassera dem på rätt sätt. 3 Sätt i nya batterier.Använd bara NiCd-batterier av typ LR03/AAA (helst från Philips). 4 Se till att du lägger i batterierna i den riktning som anges av de ingraverade symbolerna i batterifacket. 5 Sätt tillbaka kuddarna på öronkåporna. VIKTIGT Ladda batterierna helt i ca 16 timmar innan du använder hörlurarna för första gången. Då räcker batterierna längre. Anslutning av FM-sändaren till ljudkällans hörlursutgång (figur 4) 1 Anslut stereokabelns 3,5 mm stereokontakt till hörlursuttaget på ljudkällan, som kan vara en TV, HiFi eller PC. – Om ljudkällan har en 6,3 mm hörlursutgång kan du använda den medföljande övergångsadaptern från 3,5 mm till 6,3 mm. 2 För att ställa in frekvensen håller du ner frekvensinställningsknappen i ca en sekund. Upprepa vid behov tills den röda frekvensindikatorn lyser. 3 Koppla på hörlurarna. Du kan höra ett väsande ljud i hörlurarna, om frekvensen inte är rätt inställd mot sändaren. 4 För att ställa in frekvens vrider du på frekvensratten tills signalen är klarast. 5 Justera volymen till önskad nivå med volymreglaget på hörlurarna. Anvisningar för enkel användning När FM-sändaren är ansluten till en hörlursutgången på en ljudkälla. 1 Koppla på din ljudkälla och öka försiktigt ljudkällans volym. Den röda strömlysdioden på sändaren lyser om det kommer in en ljudsignal. 2 Koppla på hörlurarna. Du kan höra ett väsande ljud i hörlurarna, om frekvensen inte är rätt inställd mot sändaren. 3 För att ställa in frekvens vrider du på frekvensratten tills signalen är klarast. 4 Justera volymen till önskad nivå med volymreglaget på hörlurarna. Installation Ljudanslutningar

Svenska Om det uppstår ett fel ska du först gå genom tipsen nedan innan du tar enheten för reparation. Om du inte kan avhjälpa problemet med hjälp av råden nedan bör du vända dig till butiken eller en serviceverkstad. VARNING: Försök under inga omständigheter att reparera apparaten själv. Då gäller inte garantin längre. Problem Åtgärd Inget ljud – Kontrollera att nätadaptern sitter i ordentligt i nätuttaget och att likströmkontakten sitter i ordentligt i DC-ingången baktill på sändaren. – Kontrollera att hörlurarnas på/av-knapp står i påslaget läge. – Hörlurarnas batterier börjar ta slut.Ta bort kuddarna.Ta ut batterierna och lägg dem i sändarens laddningsfack för laddning. (Se Strömmatning till hörlurarna.) – Kontrollera att ljudkällan är påslagen och inställd på en ljudkanal. – Volymen är inte inställd. Öka volymen på ljudkällan/ hörlurarna. – Justera hörlurarnas frekvens.Vrid på frekvensratten tills signalen är klarast. – Använd HC8352-sändaren.Vissa sändare som finns inbyggda i annan utrustning är inte alltid kompatibla med HC8355-hörlurar på grund av den avancerade teknologi som används i HC8355-hörlurarna. Förvrängt ljud – Justera hörlurarnas frekvens.Vrid på frekvensratten tills signalen är klarast. – Justera sändarens frekvens.Välj en av de 2 kanalerna på sändaren. Sedan ställer du in frekvensen på hörlurarna genom att vrida på frekvensratten tills signalen är klarast. – Hörlurarnas batterier börjar ta slut.Ta bort kuddarna.Ta ut batterierna och lägg dem i sändarens laddningsfack för laddning. (Se Strömmatning till hörlurarna.) XP SBC HC 8350/00-2 11-06-2001 10:47 Pagina 80Svenska

Felsökning Förvrängt ljud – Kontrollera att volymen på ljudkällan/ hörlurarna inte är för högt inställd. Sänk volymen. – Avståndet till sändaren är för stort. Flytta dig närmare sändaren. – Störningar från lysrör eller andra radiokällor. Flytta på sändaren eller hörlurarna respektive byt kanal på sändaren. – Använd HC8352-sändaren.Vissa sändare inbyggda i annan utrustning är inte alltid kompatibla med HC8355- hörlurar på grund av den avancerade teknologi som används i HC8355-hörlurarna. Underhåll – Om hörlurarna inte ska användas under en längre tid bör batterierna tas ut så att de inte läcker och ger korrosionsskador. – Byt bara batterierna mot NiCd-batterier av typ LR03/AAA (helst från Philips). – Ställ inte hörlurarna nära värmekällor. Utsätt dem inte för direkt solljus, för mycket damm, fukt, regn eller mekaniska stötar. – Använd inte sprit, thinner eller oljebaserade ämnen för att göra ren hörlurarna eller sändaren.Använd ett lätt fuktat sämskskinn för att göra ren höljet. – Använd inte hushållsrengöringsmedel som innehåller sprit, ammoniak eller skurmedel på höljet. Då kan det skadas. Hörselskydd! Konstant användning vid hög volym kan vara skadligt för hörseln. XP SBC HC 8350/00-2 11-06-2001 10:47 Pagina 81Europeiska bestämmelser Denna produkt har konstruerats, testats och tillverkats i enlighet med det europeiska direktivet om radioutrustning och teleterminalutrustning1999/5/EG. Enligt det direktivet kan denna produkt användas i följande stater: Direktivet om radioutrustning och teleterminalutrustning1999/5/EG B ✔ DK ✔ E ✘ GR ✘ F ✔

IRL ✔ I ✘ L ✔ NL ✔ A ✔

P ✔ SU ✔ S ✔ UK ✔ N ✔ D ✔ CH ✔ Denna produkt uppfyller kraven för klass 3-utrustning i ETS 300 445. System: Radiofrekvens (RF) Bärarfrekvens: Kanal 1: 863.5 MHz (Sändaren HC8352 ) Kanal 2: 864.5 MHz Bärarfrekvens: 863.2 till 864.7 MHz (Manuell frekvensinställning) (Hörlurar HC8355) Modulering: Frekvensmodulering (FM) Strålningseffekt: <10m Watt Effektivt sändningsområde: upp till 100 meter i alla riktningar (360º) Ingångsnivå: 200 mVrms (1 kHz sinus) Strömmatning – sändare: 12Volt / 200 mA likström, positiv mitt Strömmatning – hörlurar: 2 st. NiCd-batterier LR03 (AAA) Frekvensområde (Hörlurar): 10 – 19,000 Hz Signalbrusförhållande: > 55 dB (1 kHz sinus,A-viktad) Förvrängning: < 0.5% THD Kanalseparering: > 30 dB Specifikationer Bestämmelser
