BRUKSANVISNING GTC-200G MSW

3. Brug retningslinjer

Montering av benkeplaten

För din bekvämlighet har denna bruksanvisning översatts med hjälp av maskinöversättning. Rimliga ansträngningar har gjorts för att tillhandahålla en korrekt översättning, men ingen automatiserad översättning är perfekt och är inte heller avsedd att ersätta mänskliga översättare. Den officiella bruksanvisningen är den engelska versionen. Eventuella avvikelser eller skillnader som kan ha uppstått i översättningen är inte bindande och har ingen rättslig verkan för efterlevnads- eller verkställighetsändamål. Om det uppstår frågor om huruvida informationen i användarhandboken är korrekt, hänvisar vi till den engelska versionen av innehållet, som är den officiella versionen.

Tekniska data

Parameterbeskrivning Parametervärde
Produktnamn	Verktygsskåp
Modell	MSW-GTC-100L	MSW-GTC-200G
Lastkapacitet - kapacitet max. [kg]	200
Max. lastkapacitet per hylla [kg]	50
Mått [bredd x djup x höjd; mm]	1960 x 1900 x 490	470 x 1900 x 2070
Vikt [kg]	118,3	129,4

1. Allmän beskrivning

Bruksanvisningen är avsedd att underlätta en säker och problemfri användning av apparaten. Produkten är konstruerad och tillverkad i enlighet med strikta tekniska riktlinjer, med hjälp av modern teknik och komponenter. Dessutom har den tilverkats i enlighet med de mest noggranna kvalitetsstandarderna.

ANVÄND INTE APPARATEN OM DU INTE HAR LÄST IGENOM OCH FÖRSTÄTT DENNA BRUKSANVISNING.

För att öka apparatens livslängd och säkerställa en problemfri drift ska du använda den i enlighet med denna bruksanvisning och regelbundet utföra underhållsåtgärder. De tekniska data och specifikationer som anges i denna bruksanvisning är aktuella. Tillverkaren förbehåller sig rätten att göra ändringar i samband med kvalitetsförbättringar. Med beaktande av tekniska framsteg och möjligheten att begränsa buller har apparaten designats och byggts så att risken för bulleremission minskas till lägsta möjliga nivå.

Förklaring av symbolerna

Läs instruktionerna före användning.

VARNING! eller FÖRSIKTIGHET! eller KOM IHÅG! Tillämpas på den givna situationen. (allmän varningssymbol)

OBS! Risk för att handen kläms!

Använd endast inomhus.

OBSERVERA! Illustrationerna i denna bruksanvisning är endast avsedda som referens och vissa detaljer kan skilja sig från den faktiska produkten.

2. Användningssäkerhet

OBS!

Läs alla säkerhetsvarningar och alla instruktioner. Om varningarna och anvisningarna inte följs kan det leda till allvarliga personskador eller till och med dödsfall.

Termerna "apparaten" eller "produkten" används i varningarna och instruktionerna för att hänvisa till: Verktygsskåp

2.1. Säkerhet på arbetsplatsen

a) Se till att arbetsplatsen är ren och väl upplyst. En stökig eller dåligt upplyst arbetsplats kan leda till olyckor. Försök att tänka i förväg, var försiktig, uppmärksam på vad som händer och använd sunt förnuft när du arbetar med apparaten.
b) Om du är osäker på om produkten fungerar korrekt eller om du upptäcker skador, vänligen kontakta tillverkarens servicecenter.
c) Endast tillverkarens servicecenter får utföra reparationer på produkten. Försök inte utföra reparationer på egen hand!
d) Kontrollera regelbundet säkerhetsdekalernas skick. Om etiketterna är inte kan läsas måste de bytas ut.
e) Förvara denna bruksanvisning så att den finns tillgänglig för framtida bruk/information. Om apparaten överlåts till en tredje part måste bruksanvisningen överlåtas tillsammans med apparaten.
f) Förvara förpackningsdelar och små monteringsdelar på en plats som är oåtkomlig för barn.
g) Om denna apparat används tillsammans med annan utrustning ska även de övriga bruksanvisningarna följas.

Kom ihåg! Skydda barn och andra personer som befinner sig i närheten när du använder apparaten.

2.2. Personlig säkerhet

a) Apparaten är inte konstruerad för att hanteras av personer (inklusive barn) med nedsatta mentala och sensoriska funktioner eller personer som saknar relevant erfarenhet och/eller kunskap, såvida de inte övervakas av en person som ansvarar för deras säkerhet eller såvida de inte har fått instruktioner om hur apparaten ska användas.
b) Använd sunt förnuft och var uppmärksam när du arbetar med apparaten. Tillfällig brist på koncentration vid användning av apparaten kan leda till allvarliga personskador.
c) Apparaten är inte en leksak. Barn måste hållas under uppsikt för att säkerställa att de inte leker med apparaten.

2.3. Säker användning av apparaten

a) Överbelasta inte apparaten. Använd de lämpliga verktygen för den givna uppgiften. En korrekt utvald apparat utför den uppgift som den är avsedd för bättre och på ett säkrare sätt.
b) Häll apparaten i perfekt tekniskt skick. Kontrollera före varje användning att inga allmänna skador föreligger, och kontrollera särskilt att rörliga komponenter inte har spruckna eller trasiga delar eller element, och att inga andra förhållanden föreligger som kan påverka en säker drift av apparaten. Om du upptäcker skador ska du lämna in apparaten för reparation innan användning.
c) För att säkerställa apparatens driftsäkerhet får fabriksmonterade skydd inte avlägsnas och skruvar inte lossas.
d) Vid transporten och hanteringen av apparaten mellan lagringsplatsen och destinationen, följ de arbetshälso- och säkerhetsprinciper för manuellt transportarbete som gäller i det land där apparaten kommer att användas.
e) Rengör apparaten regelbundet för att förhindra att tuffa smutsavlagringar fastnar.
f) Det är förbjudet att göra ingrepp i apparatens konstruktion för att ändra dess parametrar eller konstruktion.
g) Överbelasta inte apparaten.

OBS! Trots den säkra konstruktionen av apparaten och dess skyddsfunktioner, och trots användningen av ytterligare element som skyddar användaren, finns det fortfarande en liten risk för olycka eller skada vid användning av apparaten. Var hela tiden uppmärksam och använd sunt förnuft när du använder apparaten.

3. Riktlinjer för användning

Produkten är designad för att lagra utrustning, verkstadsverktyg och organisera arbetsplatsen.

Produkten är endast avsedd för hemmabruk.

Användaren är ansvarig för alla skador som uppstår till följd av icke avsedd användning av apparaten.

1	Skiftnyckel	4	Måttband	7	6 mm stjärnskruvmejsel
2	Magnetisk utjämnare	5	Setsquare	8	5 mm slitsad skruvmejsel
3	Stud Finder	6	Penna	9	Sladdlös borrmaskin

Skåp x 1
Väggskåp x 2
Hylla för att ansluta väggskåpen x 4
1-låda skåp x1
4-lådors rullskåp x1
arbetsbänk x1

Pegboard x6

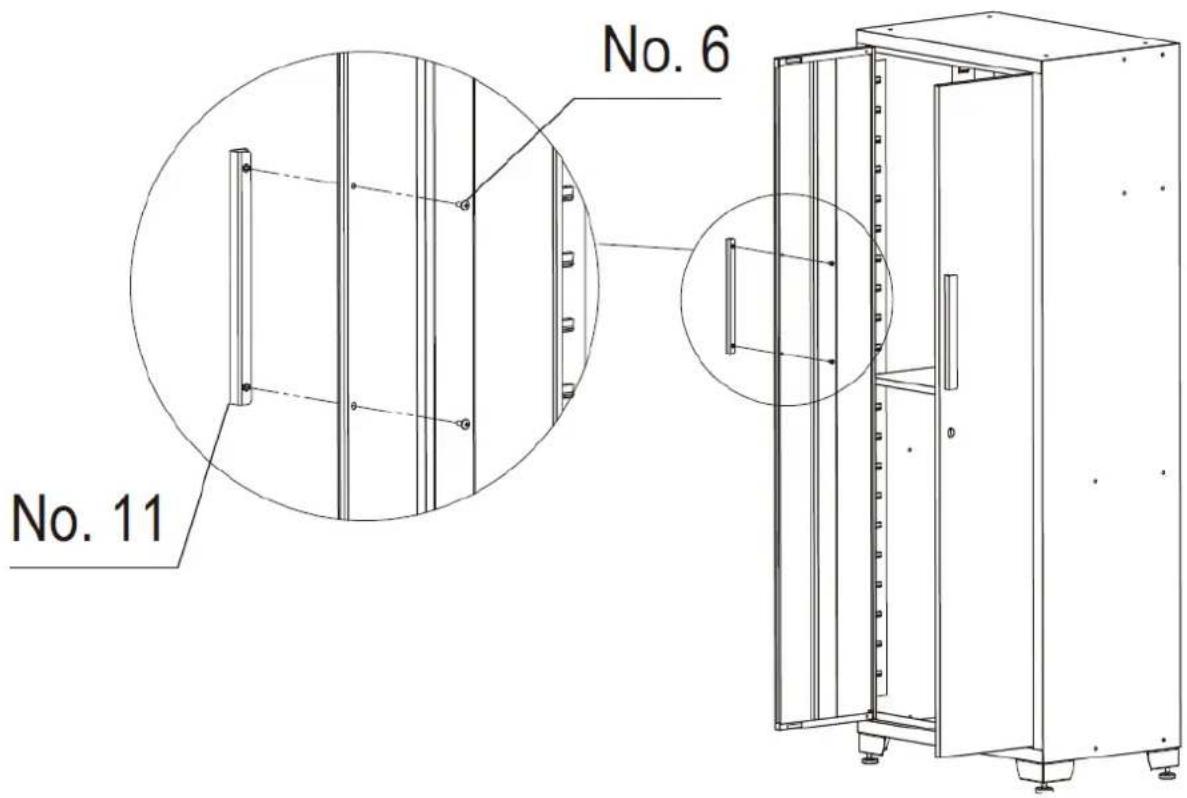

Handtagsmontering

Skruva loss bultarna på framsidan av lådorna eller dörrarna med en stjärnskruvmejsel för att ta bort handtaget på baksidan av den, fäst sedan handtaget på framsidan av dörren eller lådan med två M5x12 bultar med platt huvud. Upprepa för alla dörrar och lådor.

1. Lås alla lädor i rullskåpet säkert.
2. Lägg rullskåpet upp och ner. Använd förpackningsmaterialet som skydd.

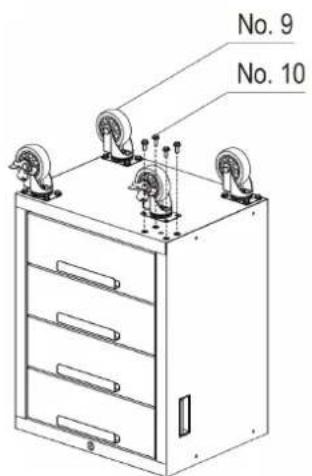

3. Montera de två svängbara hjulen med broms på framsidan av rullskåpet med fyra M8x20 mm bultar per hjul.
4. Montera de två vanliga hjulen på andra sidan av rullskåpet med fyra M8x20 mm bultar per hjul.
5. Dra åt alla bultar med en skiftnyckel.
6. Återställ rullskåpet till upprätt läge.

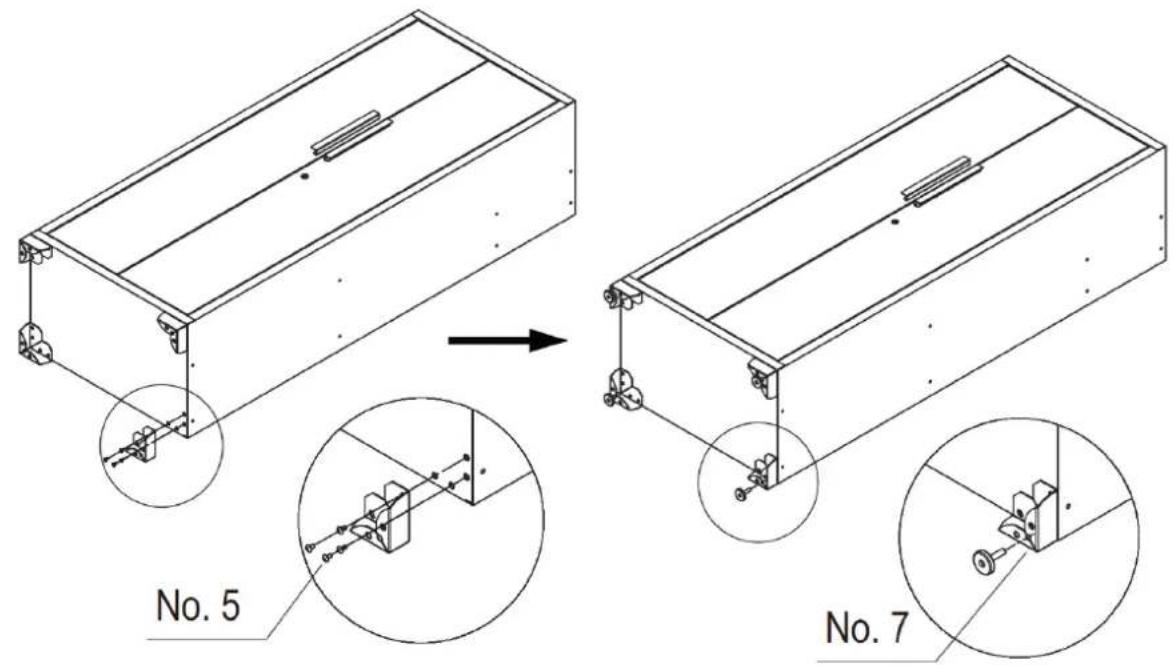

Ställ försiktigt skåpet på baksidan och fäst sedan de justerbara utjämningsfötterna på skåpet med sexton M6x12 plattbultar med en Philips-skruvmejsel.

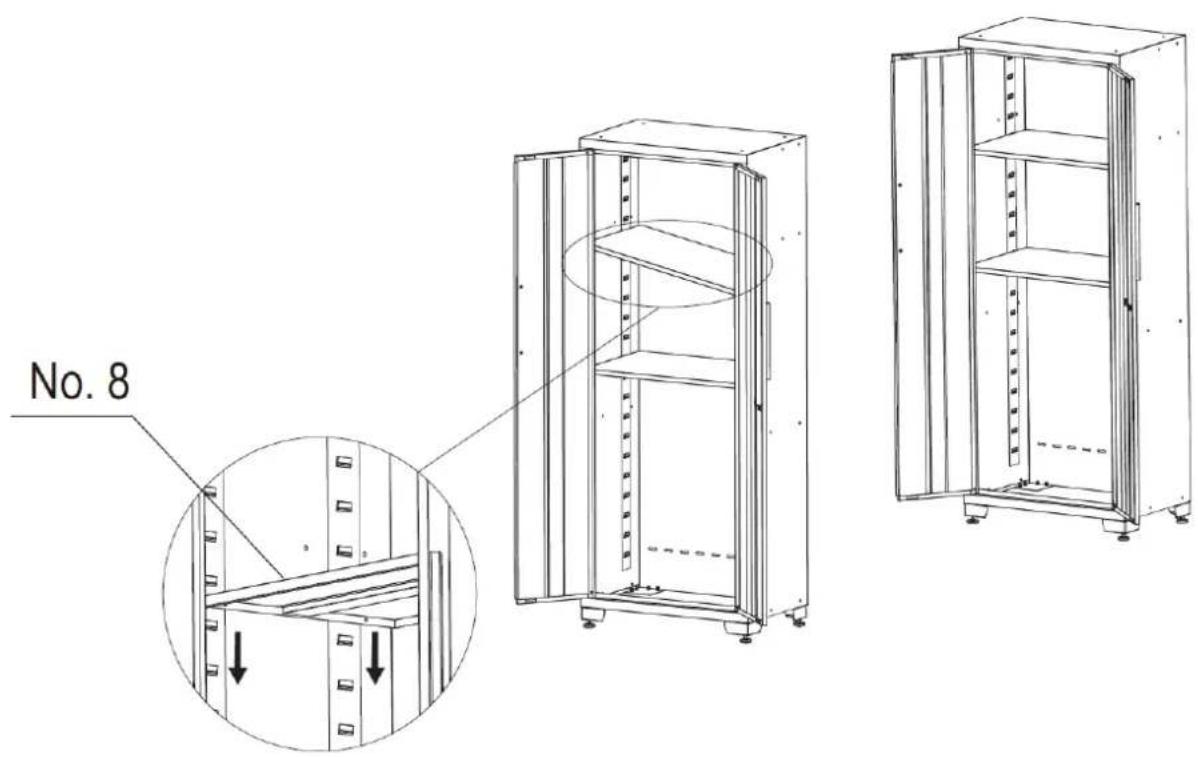

Kontrollera placeringsbehovet, sätt försiktigt in hyllan i skåran. Se till att hyllan är stabil. OBS: En mitthylla måste installeras i nivå med låset på skåpsdörren för att låset ska fungera.

No. 8

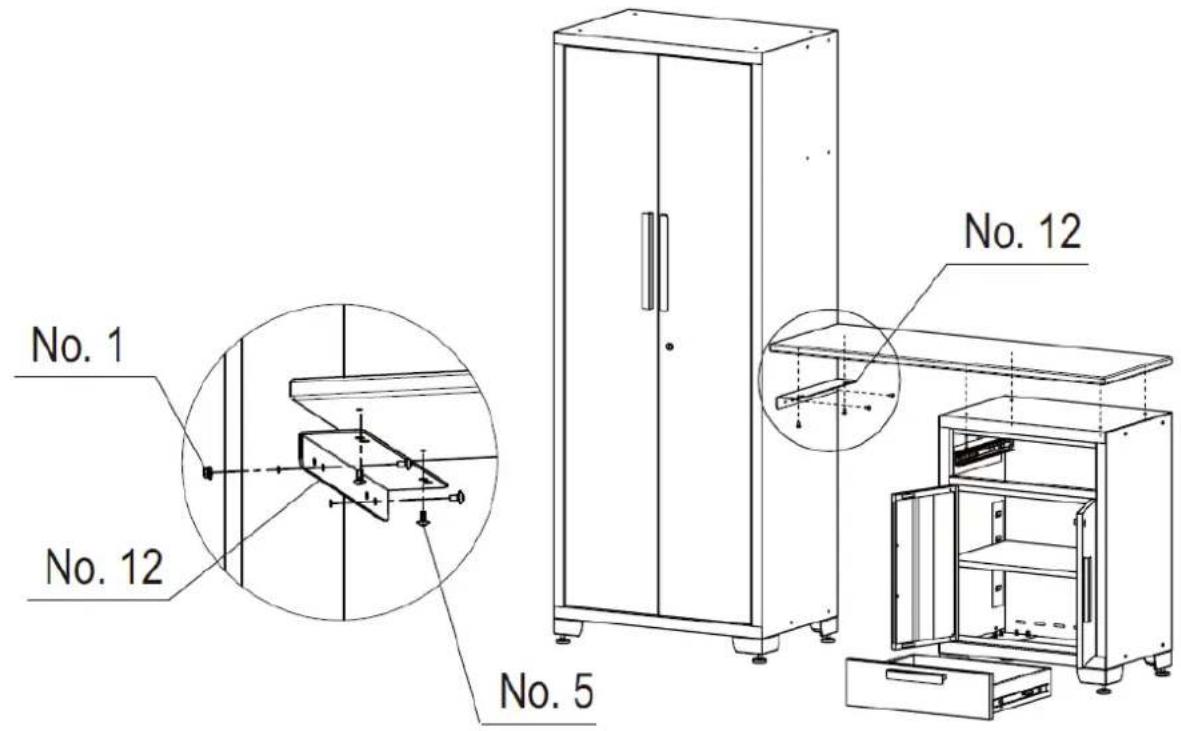

Installation av bänkskivan

Öppna dörrarna eller ta bort lådorna för att se till att du har tillräckligt med utrymme för att installera bänkskivan.

Placera träbänkskivan försiktigt på skåpen och fäst den med en skruvmejsel eller sladdlös borrmaskin och fyra skruvar i delpaketet till varje underskåp. Om det inte finns något underskåp på ena sidan, anslut bänkskivan med ett fäste till sidan av skåpet med fyra skruvar och två muttrar.

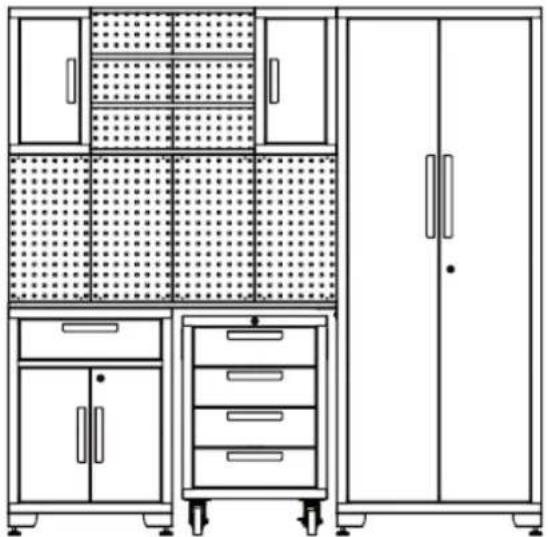

1. Planera placeringen av skåpen, placera skåpet och 1-lådans skåp.

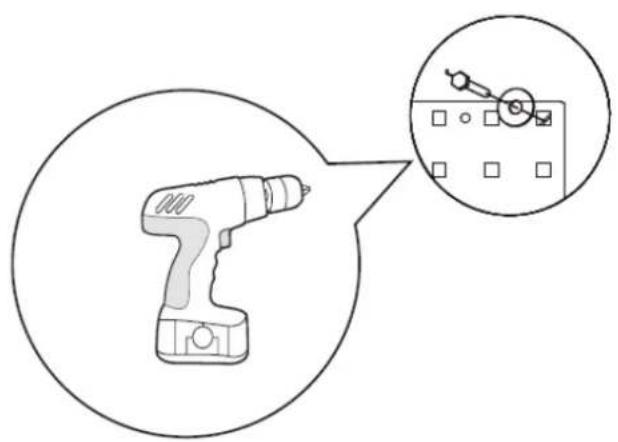

1. Rikta in pinnbrädan och skruva fast dem på väggen.

1. Koppla ihop de två väggskåpen med hyllorna.

1. Öppna dörren till väggskåpet, anslut väggskåpet till väggen. Två eller fler personer rekommenderas för detta steg.

1. Rulla verktygsskåpet under arbetsbänken. Öppna dörren till skåpet och fäst det säkert på väggen för att förhindra att det välter.

Fäst alla bultar. Installationen av garageskåpssatsen är klar.

Borttagning av läda

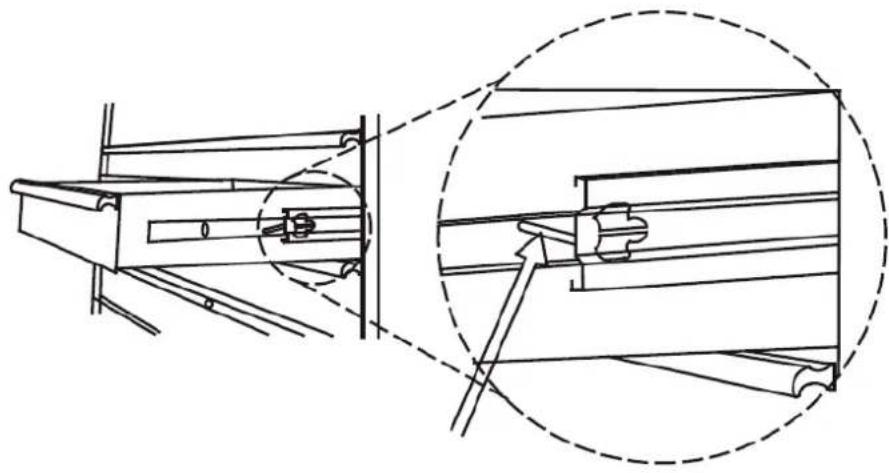

Sätt ut lådan så att den är nästan helt utdragen. Tryck upp den svarta frigöringsspaken på ena sidan, samtidigt som du drar ner den svarta frigöringsspaken på andra sidan. Medan du håller spakarna i lägena som visas nedan, drar du lådan utåt tills den frigörs från lådans slid.

Tryck ner den andra sidan

3.1.2.

MSW-GTC-200G

Hårdvara ingår

Nr.	BESKRIVNING	VÄGGSKÅP x2	SKÅP x1	1-LÅDA R. SKÅP x1	4-LÅDA R. SKÅP x1	52IN ARBETSBÄNK x1	PEGBOARD x 6
1	M6 sexkantsflänsmutter	8x2 4 0	0 0 0
2	Platt bricka	4x2	4	0	0	0	4x6
3	Nyckel	0	2	2	2	0	0
4	M5 x 50 sexkantsskruv	4x2 4 0	0 0 4x6
5	M6x 12 platthuvudsbult	8x2 20	0 0 0 0
6	M5 x 12 flathuvudsbult (på dörren)	2x2 4 6	8 0 0
7	Justerbara utjämningsfötter	0 4 0	0 0 0
8	Hylla	0	3	1	0	0	0
9	Hjul	0	0	4	4	0	0
10	M8 x 20 sexkantsflänsbult	0 0 16	16 0 0
11	Grepphandtag	0	0	2	2	0	0
12	M8 x 16 bult med platt huvud	0 0 4	4 8 0
13	M8 x 65 sexkantsbult	0 0 0	0 4 0
14	M8 sexkantsflänsmutter	0 0 0	0 4 0

Användbara verktyg

1

2

3

4

5

6

7

8

9

1	Skiftnyckel	4	Mättband	7	6 mm stjärnskruvmejsel
2	Magnetisk utjämnare	5	Set Square	8	5 mm slitsad skruvmejsel
3	Stud Finder	6	Penna	9	Sladdlös borrmaskin

Skåp x 1
Väggskåp x 2
Hylla för att ansluta väggskåpen x 4
1-låda rullskåp x1
4-lådors rullskåp x1
arbetsbänk x1
Pegboard x6

Installation av handtagen

Skruva loss bultarna på framsidan av lådorna eller dörrarna med en stjärnskruvmejsel för att ta bort handtaget på baksidan av den, fäst sedan handtaget på framsidan av dörren eller lådan med två M5x12 bultar med platt huvud. Upprepa för alla dörrar och lådor. Fäst grepphandtaget i skåpet, rikta in hålen och fixera med två M8x16 platthuvudsbultar.

Lägg rullskåpet på mjukt underlag. Använd förpackningsmaterialet som skydd. Montera fyra hjul på varje skåp med sexton M8x20 sexkantsflänsbultar. Obs: Hjulen med bromsar ska vara på framsidan av skåpet.

Installation av fötterna

Ställ försiktigt skåpet på baksidan och fäst sedan de justerbara utjämningsfötterna på skåpet med sexton M6x12 plattbultar med en Philips-skruvmejsel.

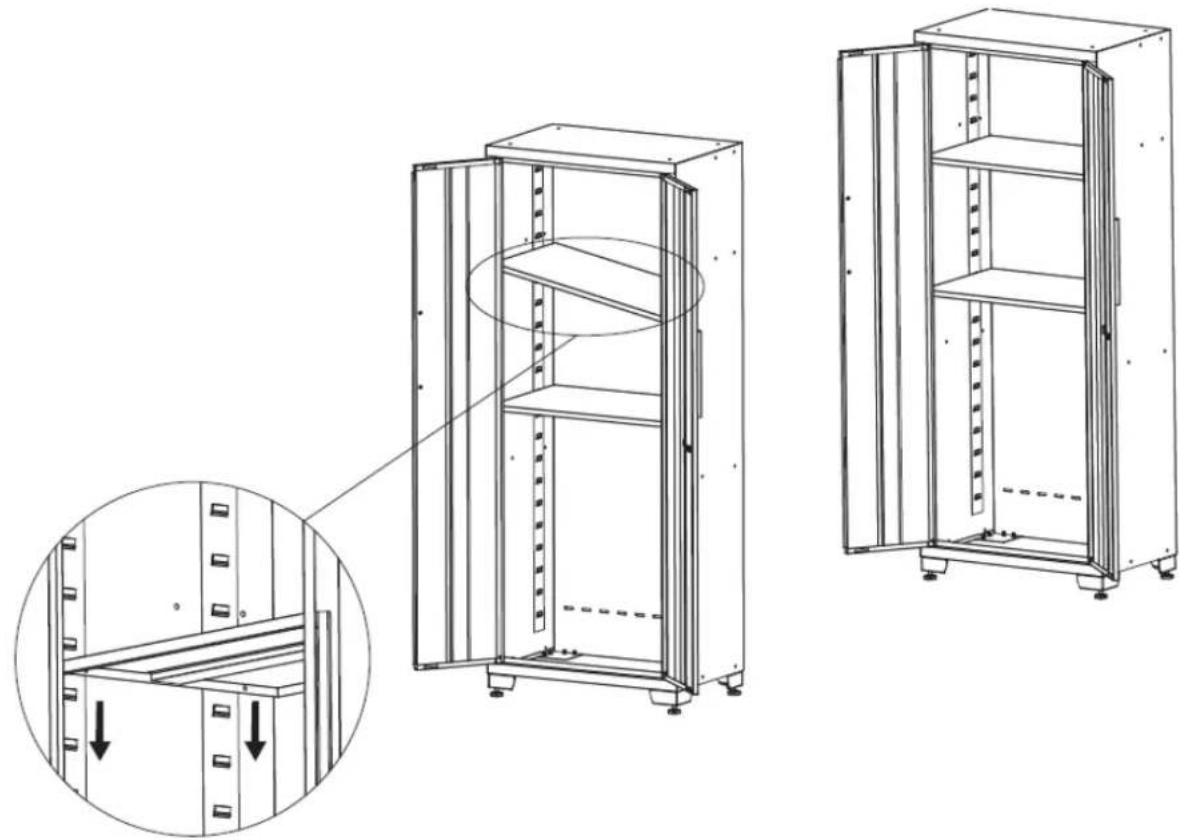

Kontrollera placeringsbehovet, sätt försiktigt in hyllan i skåran. Se till att hyllan är stabil. OBS: En mitthylla måste installeras i nivå med låset på skåpsdörren för att låset ska fungera.

Installation av arbetsbänken

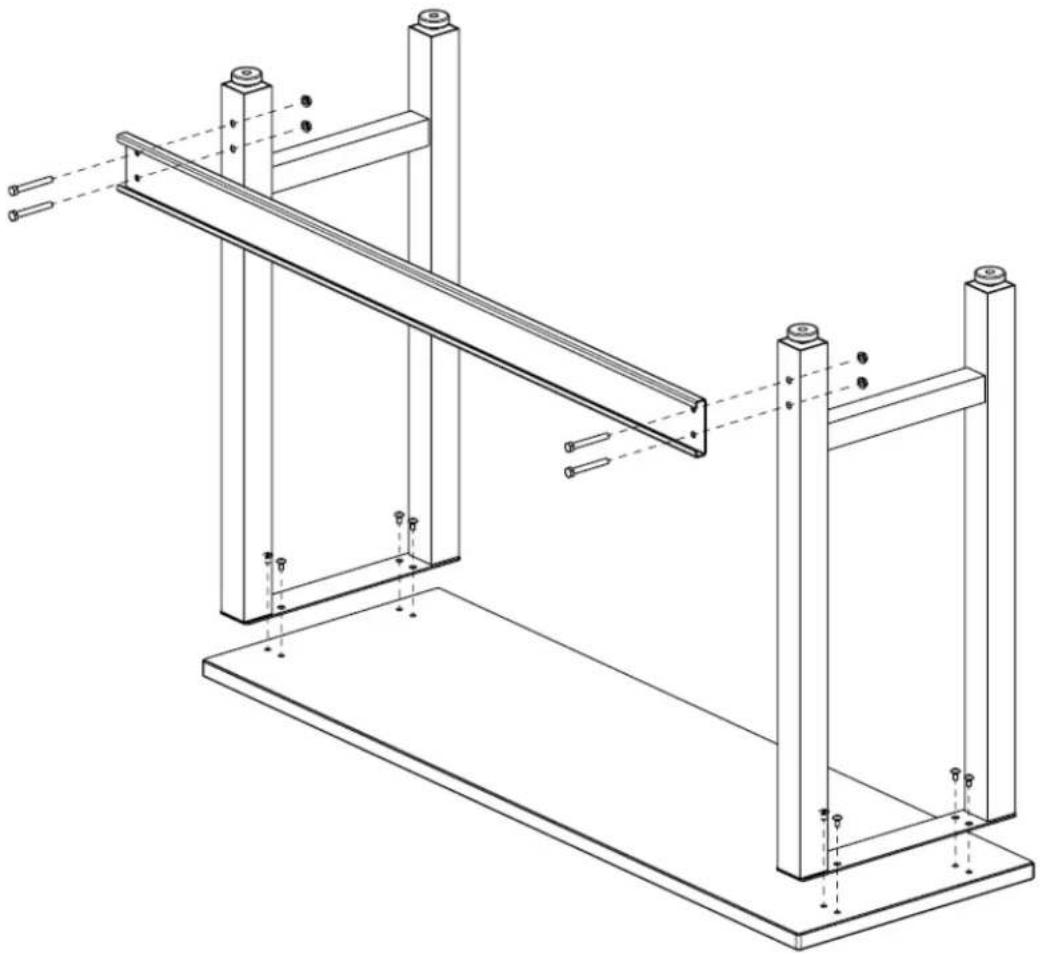

1. Lägg ner bänkskivan på ett mjukt underlag, rikta in hålen på benen med hålen på bänkskivan. Använd fyra M8x16 bultar för att koppla ihop dem.

2. Använd fyra M8x65 sexkantsbultar och fyra M8 muttrar för att fästa stödet på benen.

3. Fäst alla bultar och muttrar.

4. Ställ upp arbetsbänken för att avsluta detta steg.

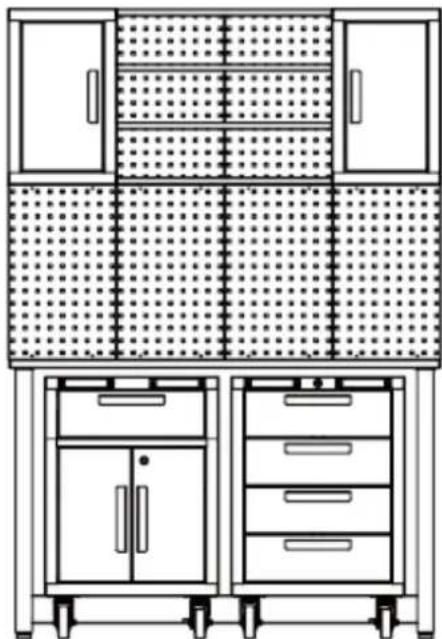

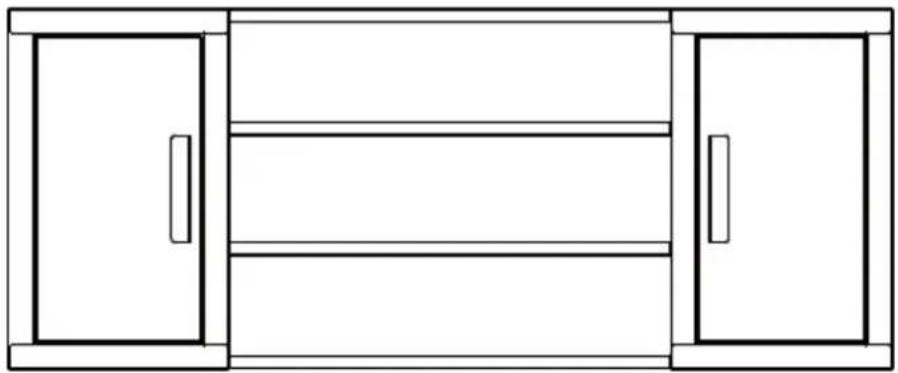

1. Planera placeringen av skåpen, placera arbetsbänken.

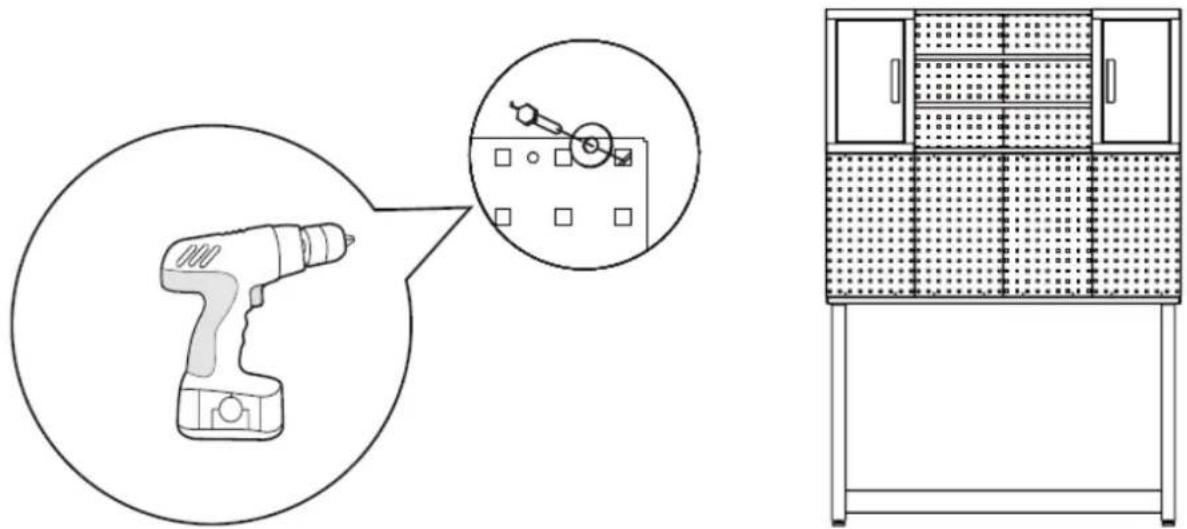

1. Rikta in pinnbrädan och skruva fast dem på väggen.

1. Koppla ihop de två väggskåpen med hyllorna.

1. Öppna dörren till väggskåpet, anslut väggskåpet till väggen. Två eller fler personer rekommenderas för detta steg.

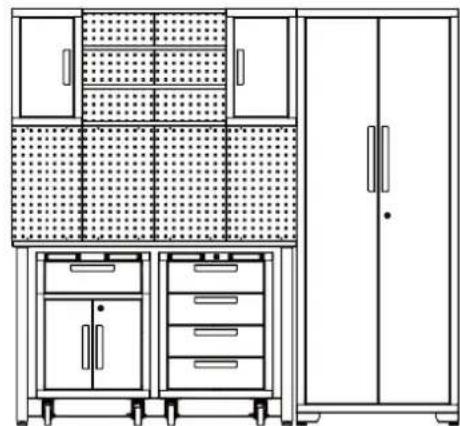

1. Rulla verktygsskåpet under arbetsbänken.

1. Luta skåpet mot bordet. Öppna dörren till skåpet och fäst det säkert på väggen för att förhindra att det välter.

Installationen av garageskåpssatsen är klar.

Borttagning av lådor

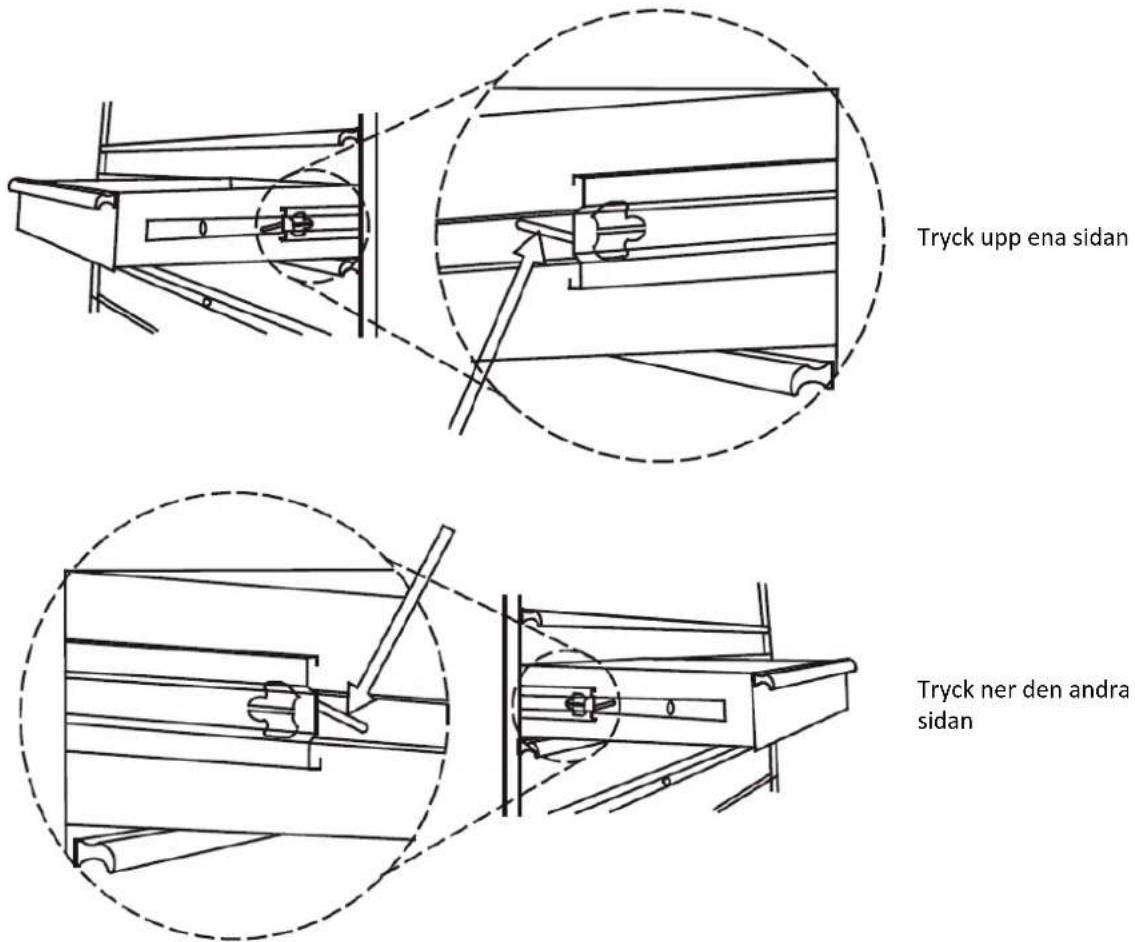

Sätt ut lådan så att den är nästan helt utdragen. Tryck upp den svarta frigöringsspaken på ena sidan, samtidigt som du drar ner den svarta frigöringsspaken på andra sidan. Medan du håller spakarna i lägena som visas nedan, drar du lådan utåt tills den frigörs från lådans slid.

Tryck upp ena sidan Tryck ner den andra sidan

3.2. Rengöring och underhåll

a) Använd endast icke-korrosiva rengöringsmedel för att rengöra ytan.
b) Efter att apparaten har rengjorts ska alla delar torkats helt innan den används igen.
c) Förvara apparaten på en torr och sval plats som är skyddad mot fukt och direkt solljus.
d) Apparaten får inte sprutas med en vattenstråle eller sänkas ned i vatten.
e) Apparaten måste inspekteras regelbundet för att kontrollera dess tekniska effektivitet och upptäcka eventuella skador.
f) Använd en mjuk, fuktig trasa för rengöring.
g) Använd inte vassa föremål och/eller metallföremål för rengöring (t.ex. en stålborste eller en metallspatel) eftersom de kan skada apparatens ytmaterial.
h) Rengör inte apparaten med syrahaltiga ämnen, medel för medicinska ändamål, förtunningsmedel, bränsle, oljor eller andra kemiska ämnen eftersom det kan skada apparaten.
i) Smörj objektglasen två gånger om året med ett kvalitetssmörjmedel. Detta är särskilt nödvändigt när temperaturen sjunker, vilket kan göra att lagren blir stela.
