BEDIENUNGSANLEITUNG GTC-200G MSW

Diese Bedienungsanleitung wurde für Sie maschinell übersetzt. Wir arbeiten kontinuierlich daran, eine akkurate Übersetzung zu liefern. Allerdings ist keine maschinelle Übersetzung perfekt. Die offizielle Bedienungsanleitung ist die englische Version. Etwaige Abweichungen oder Unterschiede in der Übersetzung sind weder bindend noch haben sie eine rechtliche Wirkung für die Einhaltung oder Durchsetzung von Vorschriften. Sollten Fragen zur Genauigkeit der Informationen in der Bedienungsanleitung aufkommen, beziehen Sie sich bitte auf die englische Version dieser Inhalte. Sie ist die offizielle Version.

Technische Daten

Beschreibung des Parameters Parameterwert
Produktname	Werkstattschrank
Modell	MSW-GTC-100L	MSW-GTC-200G
Tragfähigkeit - Kapazität max. [kg]	200
Max. Tragfähigkeit pro Fachboden [kg]	50
Abmessungen (Breite x Tiefe x Höhe) [mm]	1960 x 1900 x 490	470 x 1900 x 2070
Gewicht [kg]	118,3	129,4

1. Allgemeine Beschreibung

Das Benutzerhandbuch soll Ihnen helfen, das Gerät sicher und störungsfrei zu benutzen. Das Produkt wird nach strengen technischen Richtlinien unter Verwendung modernster Technologien und Komponenten entwickelt und hergestellt. Darüber hinaus wird es unter Einhaltung der strengsten Qualitätsstandards hergestellt.

VERWENDEN SIE DAS GERÄT NUR, WENN SIE DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG GELESEN UND VERSTANDEN HABEN.

Um die Lebensdauer des Geräts zu verlängern und einen störungsfreien Betrieb zu gewährleisten, verwenden Sie es gemäß dieser Bedienungsanleitung und führen Sie regelmäßig Wartungsarbeiten durch. Die technischen Daten und Spezifikationen in diesem Benutzerhandbuch sind auf dem neuesten Stand. Der Hersteller behält sich das Recht vor, im Rahmen der Qualitätsverbesserung Änderungen vorzunehmen. Das Gerät ist so konzipiert, dass die Risiken von Lärmemissionen auf ein Minimum reduziert werden, wobei der technische Fortschritt und die Möglichkeiten zur Lärmminderung berücksichtigt werden.

Legende

Lesen Sie vor dem Gebrauch die Gebrauchsanweisung.

WARNUNG! oder VORSICHT! oder HINWEIS! Anwendbar auf die gegebene Situation. (allgemeines Warnzeichen)

ACHTUNG! Quetschgefahr für die Hände!

Nur in Innenräumen verwenden.

HINWEIS! Die Zeichnungen in diesem Handbuch dienen nur zur Veranschaulichung und können in einigen Details vom tatsächlichen Produkt abweichen.

2. Sicherheit bei der Verwendung

ACHTUNG! Lesen Sie alle Sicherheitshinweise und alle Anweisungen. Die Nichtbeachtung der

Warnhinweise und Anweisungen kann zu schweren Verletzungen oder sogar zum Tod führen.

Die in den Warnhinweisen und Anleitungen verwendeten Begriffe "Gerät" oder "Produkt" beziehen sich auf: Werkstattschrank

2.1. Sicherheit am Arbeitsplatz

a) Sorgen Sie dafür, dass der Arbeitsplatz sauber und gut beleuchtet ist. Ein unordentlicher oder schlecht beleuchteter Arbeitsplatz kann zu Unfällen führen. Versuchen Sie, vorausschauend zu denken, das Geschehen zu beobachten und den gesunden Menschenverstand einzusetzen, wenn Sie mit dem Gerät arbeiten.
b) Wenn Sie sich nicht sicher sind, ob das Produkt ordnungsgemäß funktioniert, oder wenn Sie Schäden feststellen, wenden Sie sich bitte an das Service-Center des Herstellers.
c) Reparaturen am Produkt dürfen nur von der Kundendienststelle des Herstellers durchgeführt werden. Versuchen Sie nicht, Reparaturen selbst durchzuführen!
d) Überprüfen Sie regelmäßig den Zustand der Sicherheitsetiketten. Wenn die Etiketten unleserlich sind, müssen sie ersetzt werden.
e) Bitte bewahren Sie dieses Handbuch zum späteren Nachschlagen auf. Wird dieses Gerät an einen Dritten weitergegeben, muss die Bedienungsanleitung mitgegeben werden.
f) Bewahren Sie Verpackungselemente und kleine Montageteile an einem für Kinder unzugänglichen Ort auf.
g) Wenn dieses Gerät zusammen mit einem anderen Gerät verwendet wird, sind auch die übrigen Gebrauchsanweisungen zu befolgen.

Immer beachten! Schützen Sie bei der Verwendung des Geräts Kinder und andere Unbeteiligte.

2.2. Eigenschutz

a) Das Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten geistigen oder sensorischen Fähigkeiten oder durch Personen mit mangelnder Erfahrung und/oder mangelndem Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
b) Verwenden Sie bei der Arbeit mit dem Gerät Ihren gesunden Menschenverstand und bleiben Sie aufmerksam. Vorübergehender Konzentrationsverlust bei der Benutzung des Geräts kann zu schweren Verletzungen führen.
c) Das Gerät ist kein Spielzeug. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

2.3. Sichere Verwendung des Geräts

a) Stellen Sie sicher, dass das Rad fest sitzt. Verwenden Sie die geeigneten Werkzeuge für die jeweilige Aufgabe. Ein richtig gewähltes Gerät erfüllt die Aufgabe, für die es konzipiert wurde, besser und sicherer.
b) Halten Sie das Gerät in technisch einwandfreiem Zustand. Überprüfen Sie vor jedem Gebrauch das Gerät auf allgemeine Schäden, insbesondere die beweglichen Komponenten auf gerissene Teile oder Elemente, sowie auf alle anderen Bedingungen, die den sicheren Betrieb des Geräts beeinträchtigen können. Wenn Sie einen Schaden feststellen, geben Sie das Gerät vor der Benutzung zur Reparatur.
c) Um die Unversehrtheit des Geräts zu gewährleisten, dürfen die werkseitig angebrachten Schutzvorrichtungen nicht entfernt und keine Schrauben gelöst werden.
d) Beachten Sie beim Transport und bei der Handhabung des Geräts zwischen Lager und Bestimmungsort die Arbeitsschutzgrundsätze für manuelle Transportvorgänge, die in dem Land gelten, in dem das Gerät eingesetzt wird.
e) Reinigen Sie das Gerät regelmäßig, damit sich kein hartnäckiger Schmutz ansammeln kann.
f) Es ist verboten, in die Struktur des Geräts einzugreifen, um seine Parameter oder Konstruktion zu verändern.
g) Stellen Sie sicher, dass das Rad fest sitzt.

ACHTUNG! Trotz der sicheren Konstruktion des Geräts und seiner Schutzvorrichtungen sowie trotz der Verwendung zusätzlicher Elemente zum Schutz des Bedieners besteht bei der Verwendung des Geräts ein geringes Unfall- oder Verletzungsrisiko. Bleiben Sie wachsam und nutzen Sie Ihren gesunden Menschenverstand, wenn Sie das Gerät benutzen.

3. Leitlinien verwenden

Das Produkt ist für die Aufbewahrung von Geräten, Werkzeugen und die Organisation des Arbeitsplatzes gedacht.

Das Produkt ist nur für den Heimgebrauch bestimmt.

Der Benutzer haftet für alle Schäden, die durch den nicht bestimmungsgemäßen Gebrauch des Gerätes entstehen.

3.1. Zusammenbau des Geräts

3.1.1. MSW-GTC-100L

Inklusive Hardware:

Nr.	BESCHREIBUNG	WANDSCHRANK x2	LOCKER x1	1-Zeichner-KABINE x1	4-Zeichner R. CABINET x1	PEGBOARD x 6	BRACKET x1
1	M6 Sechskant-Flanschmutter	8 4 4 0 0 2
2	Unterlegscheibe	4	4	2	0	4	0
3	Schlüssel	0	2	2	2	0	0
4	M5 x 50Sechskant-Schneidschraube	4 4 2 0 4 0
5	Schraube M6 x 12 mit flachem Kopf	8 16 20 0 0 4
6	FlachkopfschraubeM5 x 12 (an der Tür)	2 4 6 8 0 0
7	EinstellbareNivellierfüße	0 4 4 0 0 0
8	Ablage	0	3	1	0	0	0
9	Rollen	0	0	0	4	0	0
10	M8 x 20Sechskant-Flansch-Schraube	0 0 0 16 0 0
11	Griff	1	2	3	4	0	0

1

2

[Non-Text]

3

4

5

6

7

8

9

10

11

12

Hilfreiche Werkzeuge:

1

2

3

4

5

6

7

8

9

1	VerstellbarerSchraubenschlüssel	4	Maßband	7	6 mmKreuzschlitzschraubendreher
2	MagnetischeÜberladebrücke	5	Setsquare	8	5 mmSchlitzschraubendreher
3	Stud Finder	6	Bleistift	9	Akku-Bohrmaschine

Schließfach x 1
Wandschrank x 2
Regal zur Verbindung der Hängeschränke x 4
1-Schubladen-Schrank x1
4-Schubladen-Rollenschrank x1
Werkbank x1
Stecktafel x6

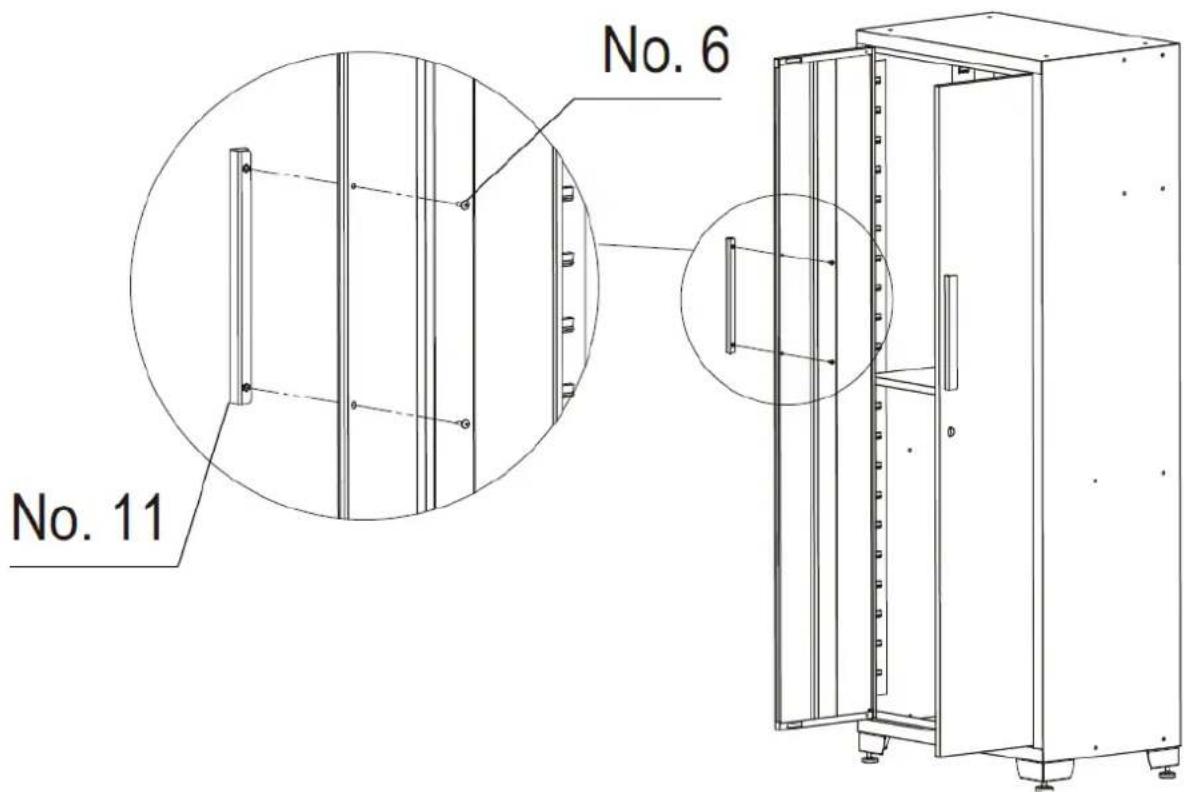

Montage der Griffe

Lösen Sie die Schrauben an der Vorderseite der Schubladen oder Türen mit einem Kreuzschlitzschraubendreher, um den Griff auf der Rückseite zu entfernen, und befestigen Sie den Griff mit zwei Flachkopfschrauben M5x12 an der Vorderseite der Tür oder der Schublade. Wiederholen Sie diesen Vorgang für alle Türen und Schubladen.

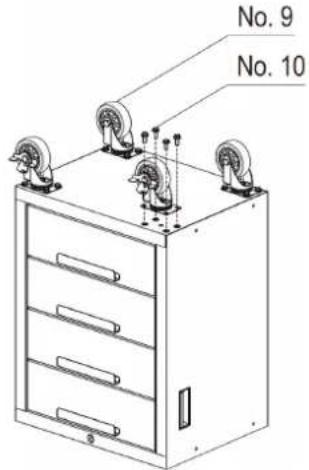

1. Verriegeln Sie alle Schubladen des Rollcontainers sicher.

2. Legen Sie den Rollschrank auf den Kopf. Verwenden Sie das Verpackungsmaterial zum Schutz.

3. Montieren Sie die beiden Lenkrollen mit Bremse an der Vorderseite des Rollschranks mit vier Schrauben M8x20 mm pro Rolle.
4. Montieren Sie die beiden regulären Rollen mit vier M8x20-mm-Schrauben pro Rolle an der anderen Seite des Rollschranks.
5. Ziehen Sie alle Schrauben mit einem Schraubenschlüssel an.
6. Bringen Sie den Rollschrank wieder in seine aufrechte Position.

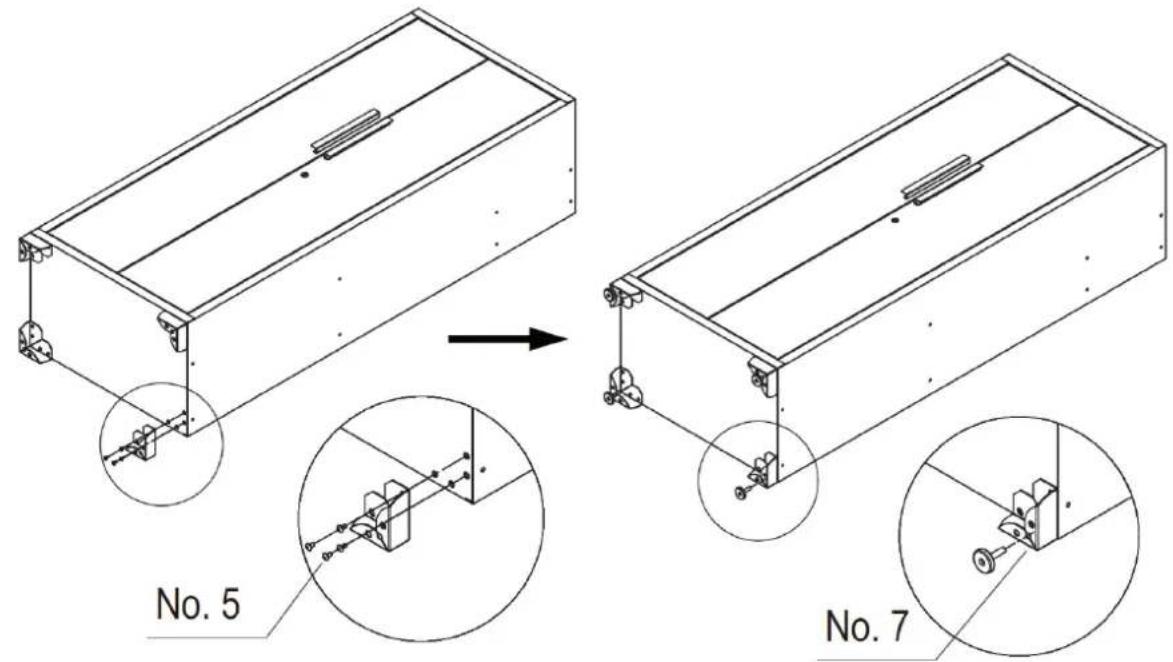

Legen Sie den Schrank vorsichtig auf den Rücken und befestigen Sie dann die verstellbaren Nivellierfüße mit sechzehn Flachkopfschrauben M6x12 und einem Kreuzschlitzschraubendreher am Schrank.

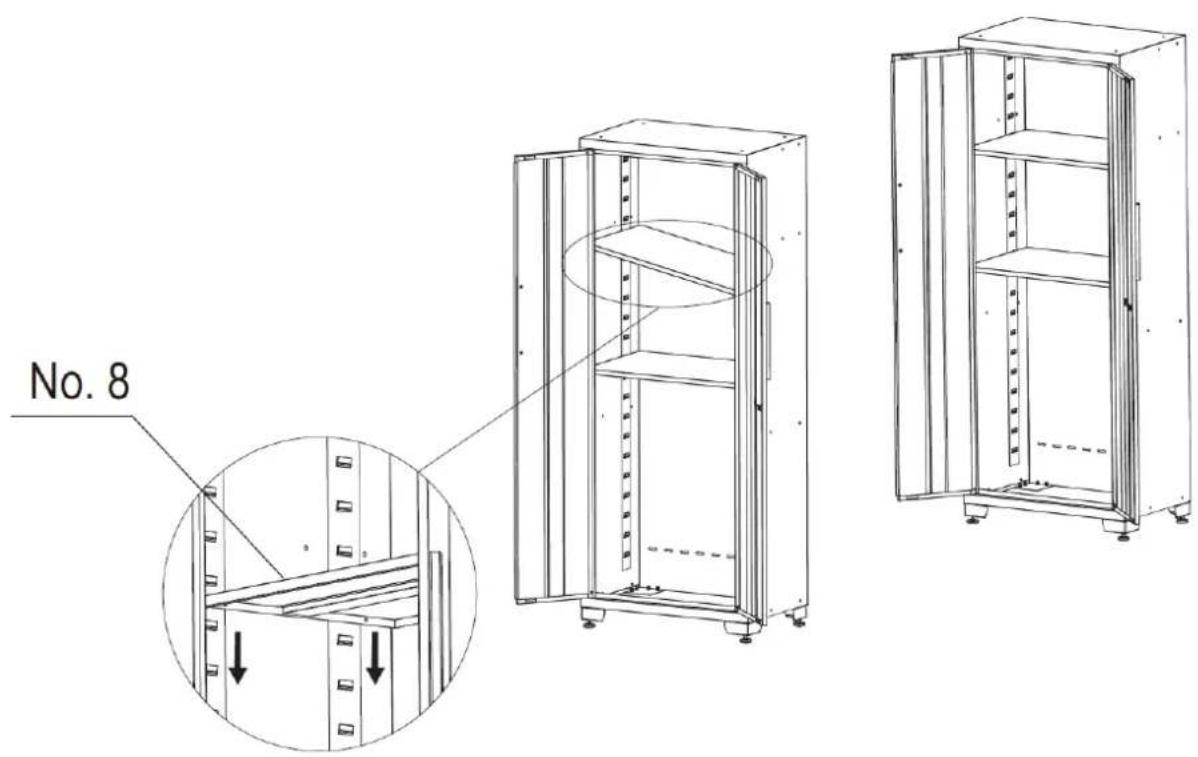

Überprüfen Sie die erforderliche Position und setzen Sie das Regal vorsichtig in den Steckplatz ein. Bitte stellen Sie sicher, dass das Regal stabil ist.

HINWEIS: Damit das Schloss funktioniert, muss ein mittlerer Einlegeboden auf Höhe des Schlosses an der Schranktür angebracht sein.

No. 8

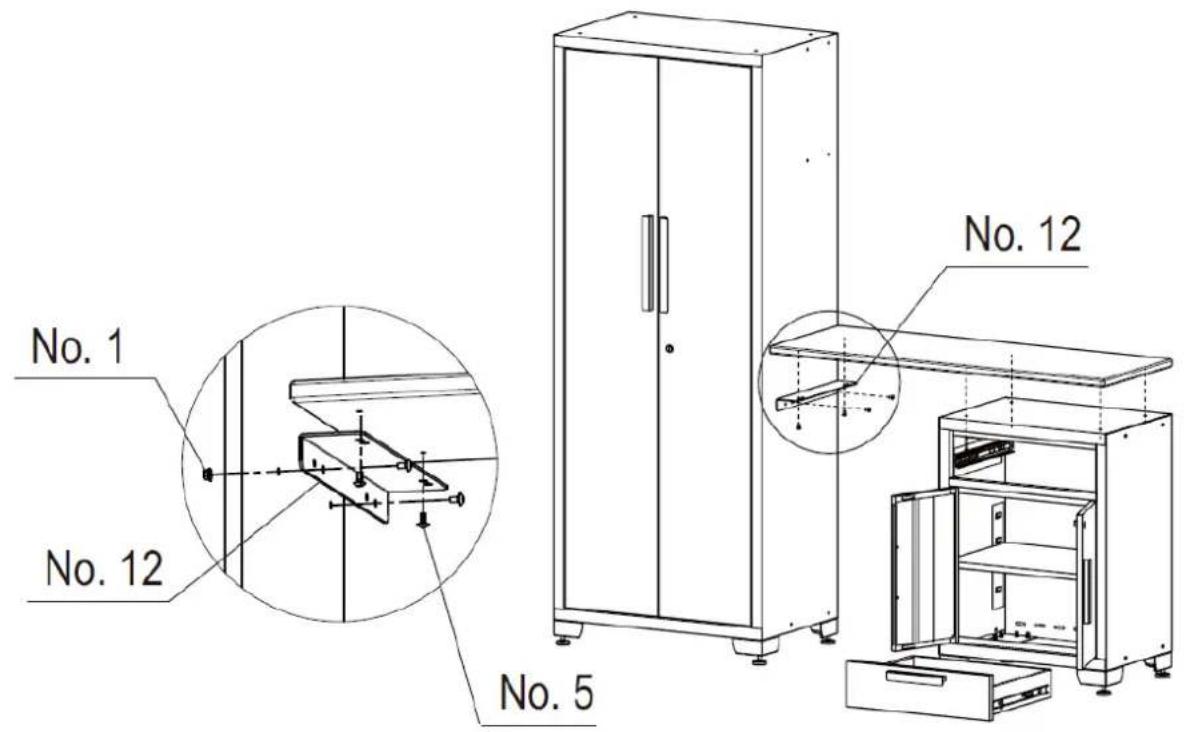

Einbau der Arbeitsplatte

Öffnen Sie die Türen oder nehmen Sie die Schubladen heraus, um sicherzustellen, dass Sie genügend Platz für den Einbau der Arbeitsplatte haben.

Legen Sie die Holzarbeitsplatte vorsichtig auf die Schränke und befestigen Sie sie mit einem Schraubenzieher oder einem Akkubohrer und den vier Schrauben aus dem Teilepaket jedes Unterschranks. Wenn auf einer Seite kein Unterschrank vorhanden ist, befestigen Sie die Arbeitsplatte mit einer Halterung an der Seite des Schrankes mit vier Schrauben und zwei Muttern.

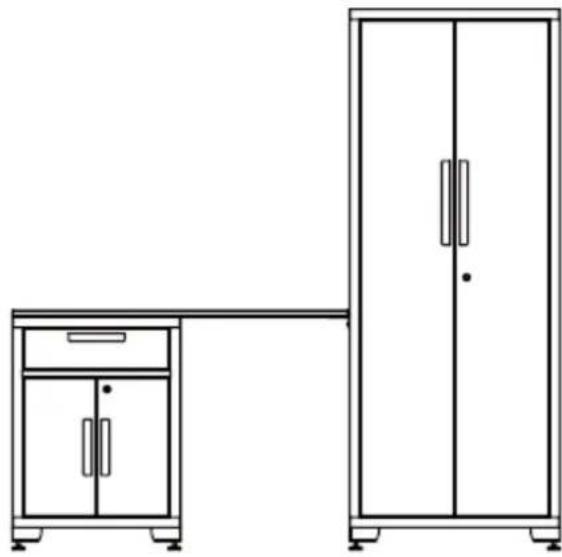

1. Planen Sie die Position der Schränke, positionieren Sie den Schrank und den 1-Schubladen-Schrank.

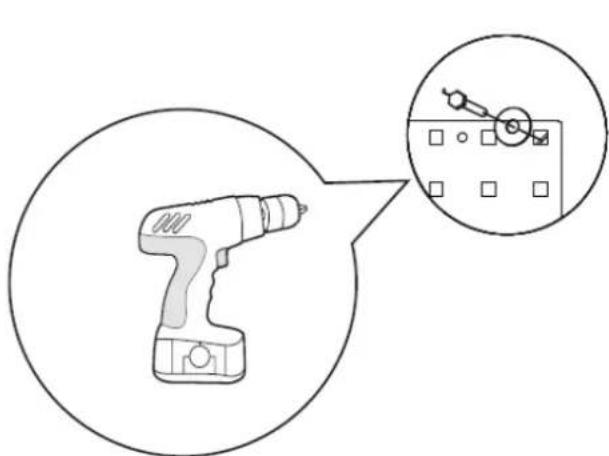

1. Richten Sie die Stecktafeln aus und schrauben Sie sie an die Wand.

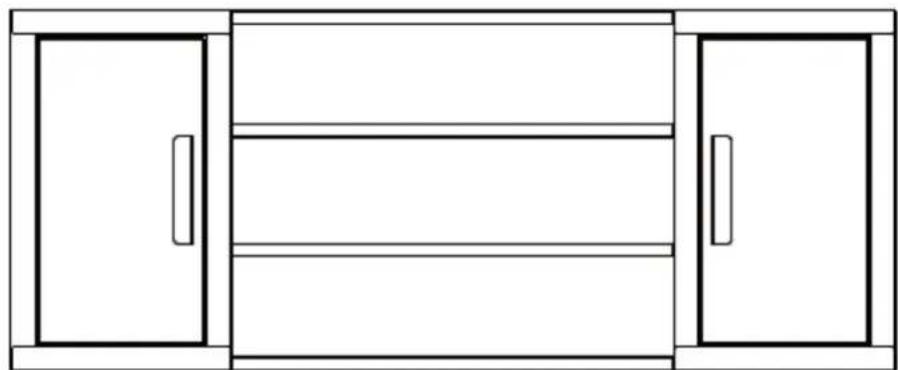

1. Verbinden Sie die beiden Hängeschränke mit den Einlegeböden.

1. Öffnen Sie die Tür des Hängeschranks, schließen Sie die Hängeschrankbaugruppe an die Wand an. Für diesen Schritt werden zwei oder mehr Personen empfohlen.

1. Rollen Sie den Werkzeugschrank unter die Werkbank. Öffnen Sie die Tür des Schrankes und befestigen Sie den Schrank sicher an der Wand, damit er nicht kippt.

Ziehen Sie alle Bolzen an. Der Einbau des Garagenschranksets ist abgeschlossen.

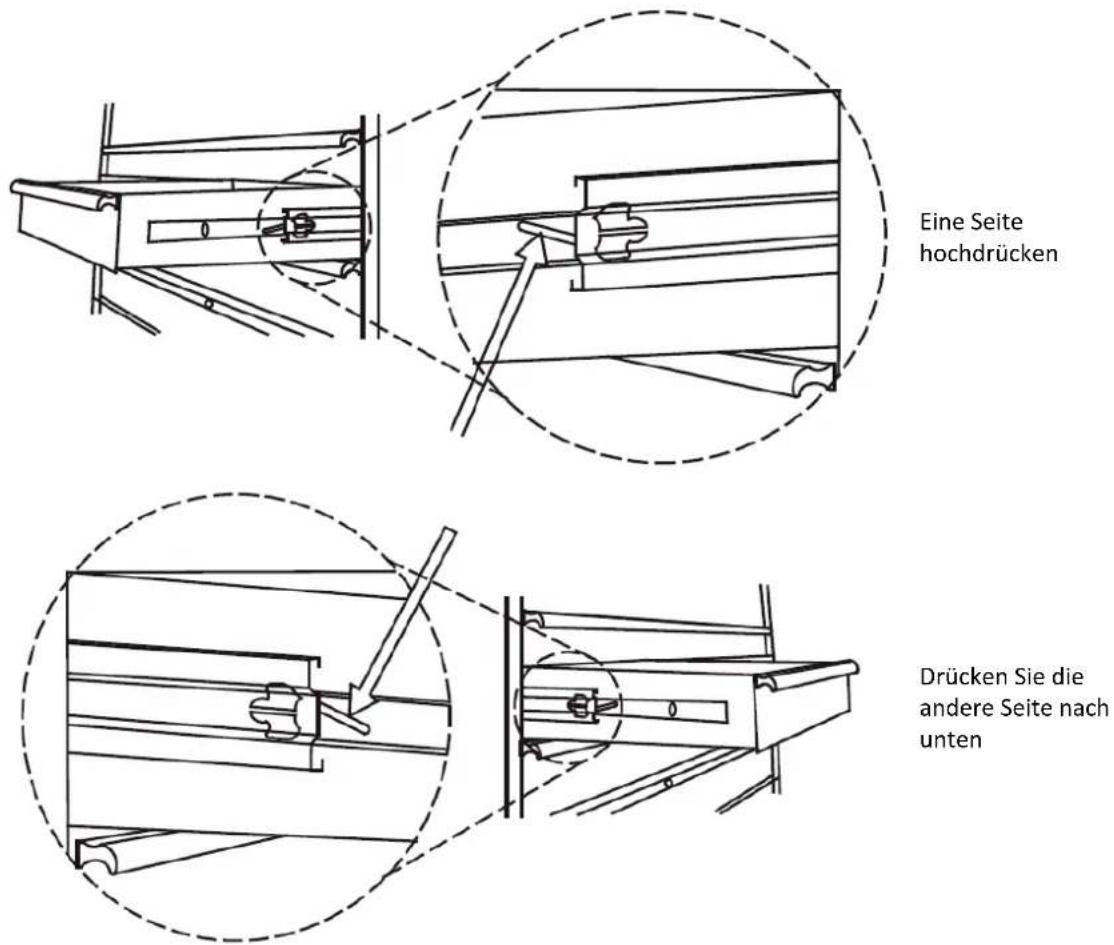

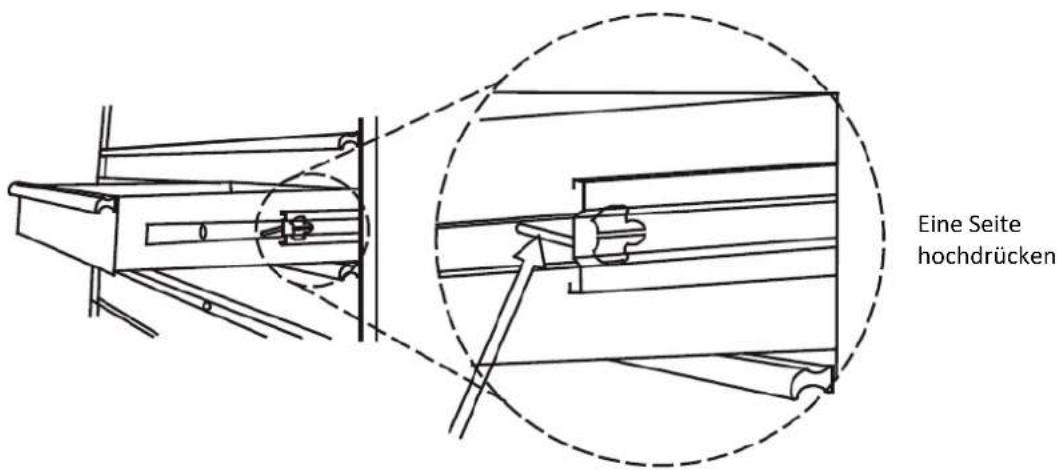

Ausbau der Schublade

Schieben Sie die Schublade so weit heraus, dass sie fast vollständig ausgezogen ist. Drücken Sie den schwarzen Entriegelungshebel auf der einen Seite nach oben, während Sie den schwarzen Entriegelungshebel auf der anderen Seite nach unten ziehen. Halten Sie die Hebel in den unten abgebildeten Positionen und ziehen Sie die Schublade nach außen, bis sie sich von der Schubladenführung löst.

Eine Seite hochdrücken
Drücken Sie die andere Seite nach unten

3.1.2. MSW-GTC-200G

Inklusive Hardware

Nr.	BESCHREIBUNG	WANDSCHRANK x2	LOCKER x1	1-Zeichner R. CABINET x1	4-Zeichner R. CABINET x1	52IN WORKBENCH x1	PEGBOARD x 6
1	M6 Sechskant-Flanschmutter	8x2 4 0 0	0 0
2	Unterlegscheibe	4x2	4	0	0	0	4x6
3	Schlüssel	0	2	2	2	0	0
4	M5 x 50Sechskant-Schneidschraube	4x2 4 0 0	0 4x6
5	M6x 12Flachkopfschraube	8x2 20 0 0	0 0
6	FlachkopfschraubeM5 x 12 (an der Tür)	2x2 4 6 8	0 0
7	EinstellbareNivellierfüße	0 4 0 0 0	0
8	Ablage	0	3	1	0	0	0
9	Rollen	0	0	4	4	0	0
10	M8 x 20Sechskantflansch-Schraube	0 0 16 16	0 0
11	Haltegriff	0	0	2	2	0	0
12	Schraube M8 x 16 mit flachem Kopf	0 0 4 4 8	0
13	M8 x 65Sechskantschraube	0 0 0 0 4	0
14	M8 Sechskant-Flanschmutter	0 0 0 0 4	0

Hilfreiche Tools

1

2

3

4

5

6

7

8

9

1	VerstellbarerSchraubenschlüssel	4	Maßband	7	6 mmKreuzschlitzschraubendreher
2	MagnetischeÜberladebrücke	5	Satz Quadrat	8	5 mmSchlitzschraubendreher
3	Stud Finder	6	Bleistift	9	Akku-Bohrmaschine

Schließfach x 1
Wandschrank x 2
Regal zur Verbindung der Hängeschränke x 4
1-Schubladen-Rollenschrank x1
4-Schubladen-Rollenschrank x1
Werkbank x1

Stecktafel x6

Anbringen der Griffe

Lösen Sie die Schrauben an der Vorderseite der Schubladen oder Türen mit einem Kreuzschlitzschraubendreher, um den Griff auf der Rückseite zu entfernen, und befestigen Sie den Griff mit zwei Flachkopfschrauben M5x12 an der Vorderseite der Tür oder der Schublade. Wiederholen Sie diesen Vorgang für alle Türen und Schubladen. Bringen Sie den Haltegriff am Schrank an, richten Sie die Löcher aus und befestigen Sie ihn mit zwei Flachkopfschrauben M8x16.

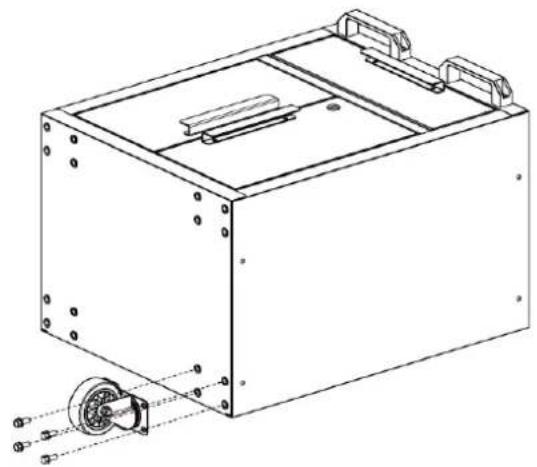

Montage der Laufrollen

Legen Sie den Rollschrank auf einen weichen Untergrund. Verwenden Sie das Verpackungsmaterial zum Schutz. Montieren Sie vier Rollen an jedem Schrank mit sechzehn M8x20 Sechskantflanschschrauben. Hinweis: Die gebremsten Rollen sollten sich an der Vorderseite des Schranks befinden.

Legen Sie den Schrank vorsichtig auf den Rücken und befestigen Sie dann die verstellbaren Nivellierfüße mit sechzehn Flachkopfschrauben M6x12 und einem Kreuzschlitzschraubendreher am Schrank.

Überprüfen Sie die erforderliche Position und setzen Sie das Regal vorsichtig in den Steckplatz ein. Bitte stellen Sie sicher, dass das Regal stabil ist. HINWEIS: Ein mittlerer Einlegeboden muss auf Höhe des Schlosses an der Schranktür angebracht sein, damit das Schloss funktioniert.

Installation der Workbench

1. Legen Sie die Arbeitsplatte auf eine weiche Unterlage, richten Sie die Löcher an den Füßen mit denen der Arbeitsplatte aus. Verwenden Sie vier M8x16-Schrauben, um sie miteinander zu verbinden.

2. Verwenden Sie vier Sechskantschrauben M8x65 und vier Muttern M8, um die Stütze an den Beinen zu befestigen.

3. Ziehen Sie alle Schrauben und Muttern an.

4. Stellen Sie die Werkbank auf, um diesen Schritt abzuschließen.

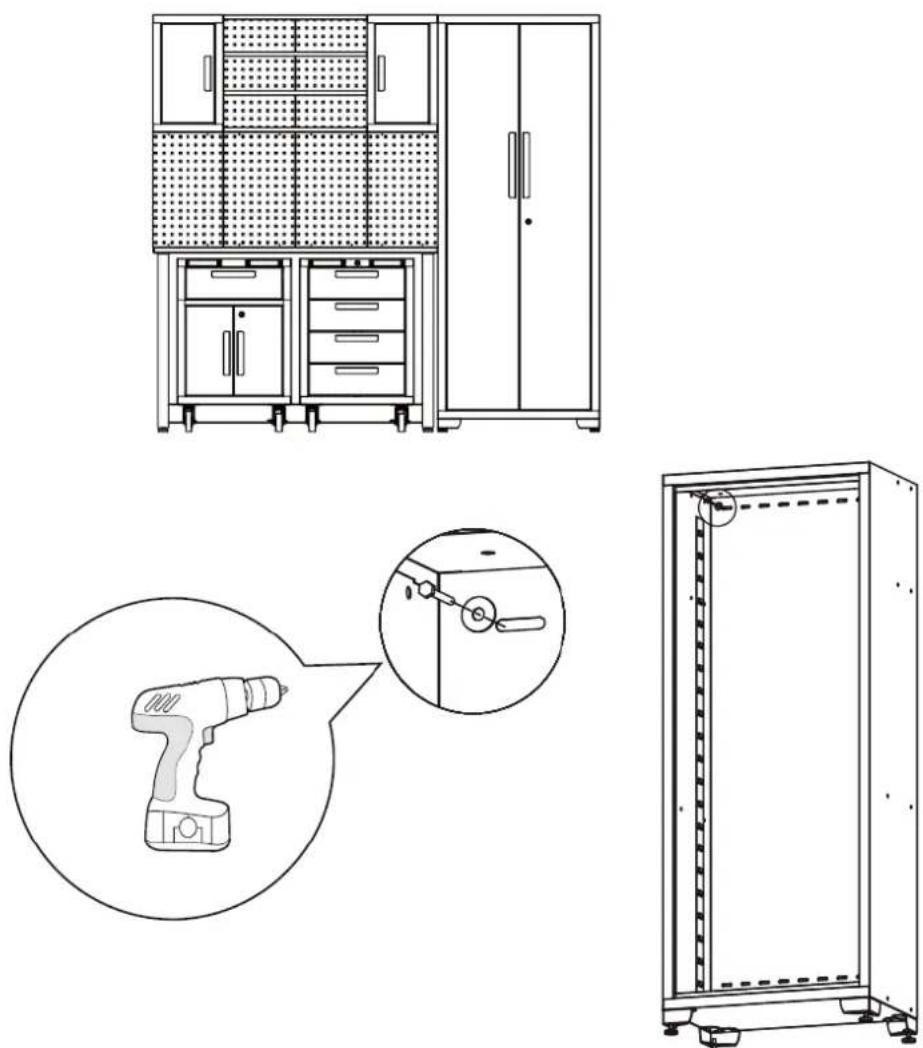

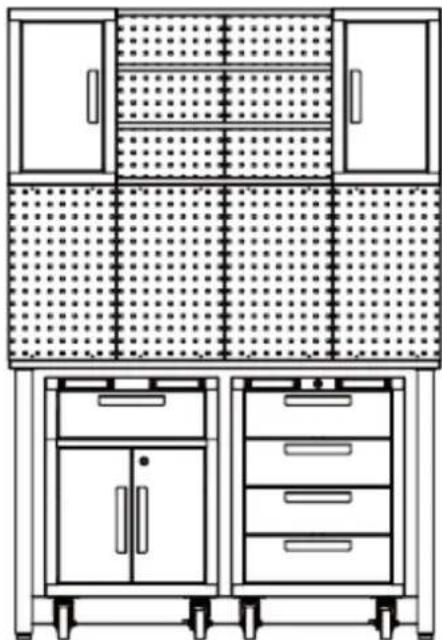

1. Planen Sie die Position der Schränke, positionieren Sie die Werkbank.

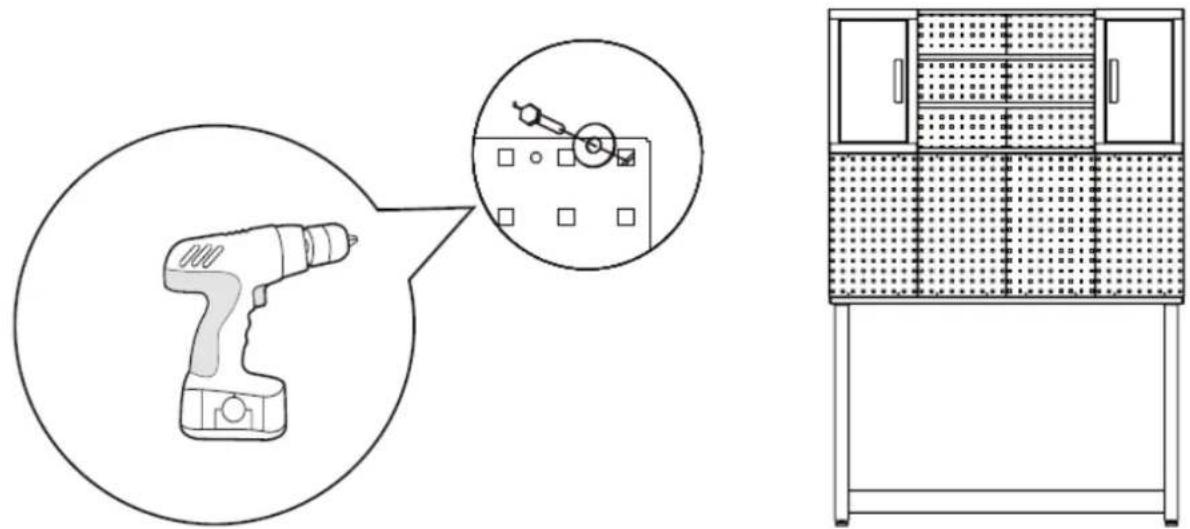

1. Richten Sie die Stecktafeln aus und schrauben Sie sie an die Wand.

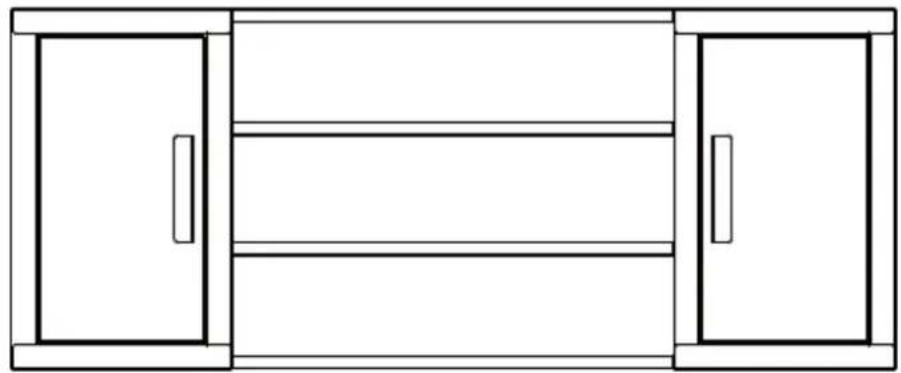

1. Verbinden Sie die beiden Hängeschränke mit den Einlegeböden.

1. Öffnen Sie die Tür des Hängeschranks, schließen Sie die Hängeschrankbaugruppe an die Wand an. Für diesen Schritt werden zwei oder mehr Personen empfohlen.

1. Rollen Sie den Werkzeugschrank unter die Werkbank.

1. Lehnen Sie den Schrank gegen den Tisch. Öffnen Sie die Tür des Schrankes und befestigen Sie den Schrank sicher an der Wand, damit er nicht kippt.

Der Einbau des Garagenschranksets ist abgeschlossen.

Ausbau der Schublade

Schieben Sie die Schublade so weit heraus, dass sie fast vollständig ausgezogen ist. Drücken Sie den schwarzen Entriegelungshebel auf der einen Seite nach oben, während Sie den schwarzen Entriegelungshebel auf der anderen Seite nach unten ziehen. Halten Sie die Hebel in den unten abgebildeten Positionen und ziehen Sie die Schublade nach außen, bis sie sich von der Schubladenführung löst.

Eine Seite hochdrücken

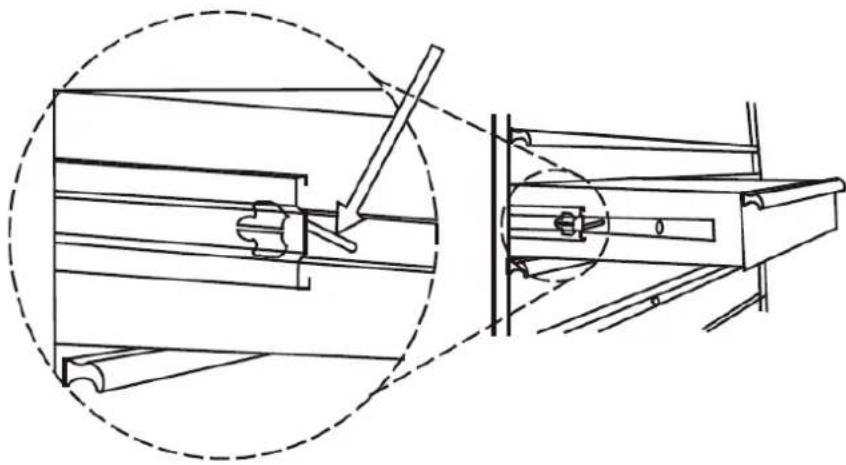

Drücken Sie die andere Seite nach unten

3.2. Reinigung und Wartung

a) Verwenden Sie zur Reinigung der Oberfläche nur nicht ätzende Reinigungsmittel.
b) Nach der Reinigung des Geräts sollten alle Teile vollständig getrocknet sein, bevor Sie es wieder benutzen.
c) Lagern Sie das Gerät an einem trockenen, kühlen Ort, frei von Feuchtigkeit und direkter Sonneneinstrahlung.
d) Spritzen Sie das Gerät nicht mit einem Wasserstrahl ab und tauchen Sie es nicht in Wasser ein.
e) Das Gerät muss regelmäßig inspiziert werden, um seine technische Leistungsfähigkeit zu überprüfen und eventuelle Schäden festzustellen.
f) Verwenden Sie zur Reinigung ein weiches, feuchtes Tuch.
g) Verwenden Sie zur Reinigung keine scharfen und/oder metallischen Gegenstände (z. B. eine Drahtbürste oder einen Metallspatel), da diese das Oberflächenmaterial des Geräts beschädigen können.
h) Reinigen Sie das Gerät nicht mit säurehaltigen Substanzen, Mitteln für medizinische Zwecke, Verdünnern, Kraftstoffen, Ölen oder anderen chemischen Substanzen, da dies das Gerät beschädigen kann.
i) Schmieren Sie die Schienen zweimal pro Jahr mit einem Qualitätsschmiermittel. Dies ist vor allem dann notwendig, wenn die Temperatur sinkt und die Lager dadurch schwergängig werden können.
