BRUGSANVISNING GTC-200G MSW

Bemærk at denne brugervejledning er maskinoversat. Skønt der er blevet gjort en stor arbejdsindsats for at få oversættelserne så præcise som muligt, er ingen maskineoversættelser perfekte, og er heller ikke ment som erstatning for en menneskelig oversættelse. Den officielle brugervejledning er den engelske version. Vi hæfter ikke juridisk for misforståelser som følge af maskinelle fejloversættelser Såfremt der opstår tvivl om meningen, henviser vi til den engelske brugsanvisning da dette er den officielle version.

Tekniske data

Parameterbeskrivelse Parameterværdi
Produktnavn	Værktøjsskab
Model	MSW-GTC-100L	MSW-GTC-200G
Belastningskapacitet - kapacitet max. [kg]	200
Maks. belastningskapacitet pr. hylde [kg].	50
Dimensioner (bredde x dybde x højde) [mm]	1960 x 1900 x 490	470 x 1900 x 2070
Vægt [kg]	118,3	129,4

1. Generel beskrivelse

Brugervejledningen er designet til at hjælpe med sikker og problemfri brug af enheden. Produktet er designet og fremstillet i overensstemmelse med strenge tekniske retningslinjer ved hjælp af de mest avancerede teknologier og komponenter. Derudover er det produceret i overensstemmelse med de strengeste kvalitetsstandarder.

BRUG IKKE ENHEDEN, MEDMINDRE DU HAR LÆST OG FORSTÅET DENNE BRUGERVEJLEDNING GRUNDIGT.

For at øge enhedens levetid og sikre problemfri drift skal du bruge den i overensstemmelse med denne brugervejledning og regelmæssigt udføre vedligeholdelsesopgaver. De tekniske data og specifikationer i denne brugervejledning er opdaterede. Producenten forbeholder sig ret til at foretage ændringer i forbindelse med kvalitetsforbedringer. Enheden er designet til at reducere risikoen for støjemission til et minimum under hensyntagen til teknologiske fremskridt og muligheder for støjreduktion.

Legende

Læs instruktionerne før brug.

ADVARSEL! eller FORSIGTIG! eller HUSK! Gælder for den givne situation. (generelt adverselsskilt)

OBS! Fare for knusning af hænder!

Må kun bruges indendørs.

OBS! Tegningerne i denne manual er kun til illustration, og nogle detaljer kan afvige fra det faktiske produkt.

2. Sikkerhed ved brug

OBS!

Læs alle sikkerhedsadvarsler og alle instruktioner. Hvis advarslerne og instruktionerne ikke følges, kan det resultere i alvorlig personskade eller endda død.

Udtrykkene "enhed" eller "produkt" bruges i advarslerne og instruktionerne til at henvise til:

Værktøjsskab

2.1. Sikkerhed på arbejdspladsen

a) Sørg for, at arbejdspladsen er ren og godt oplyst. En rodet eller dårligt oplyst arbejdsplads kan føre til ulykker. Prøv at tænke fremad, hold øje med, hvad der sker, og brug din sunde fornuft, når du arbejder med enheden.
b) Hvis du er i tvivl om, hvorvidt produktet fungerer korrekt, eller hvis du opdager skader, bedes du kontakte producentens servicecenter.
c) Kun producentens servicecenter må udføre reparationer på produktet. Forsøg ikke selv at foretage reparationer!
d) Kontrollér regelmæssigt sikkerhedsmærkaternes tilstand. Hvis etiketterne er ulæselige, skal de udskiftes.
e) Opbevar venligst denne manual til fremtidig brug. Hvis denne enhed overdrages til en tredjepart, skal manualen overdrages sammen med den.
f) Opbevar emballageelementer og små monteringsdele på et sted, hvor børn ikke har adgang.
g) Hvis denne enhed bruges sammen med andet udstyr, skal de øvrige brugsanvisninger også følges.

OBS! Beskyt børn og andre omkringstående, när du bruger apparatet.

2.2. Personlig sikkerhed

a) Enheden er ikke designet til at blive håndteret af personer (herunder børn) med begrænsede mentale og sensoriske funktioner eller personer, der mangler relevant erfaring og/eller viden, medmindre de er under opsyn af en person, der er ansvarlig for deres sikkerhed, eller de har modtaget instruktioner om, hvordan enheden skal betjenes.
b) Når du arbejder med enheden, skal du bruge din sunde fornuft og være opmærksom. Midlertidigt tab af koncentration under brug af apparatet kan føre til alvorlige skader.
c) Enheden er ikke et stykke legetøj. Børn skal være under opsyn for at sikre, at de ikke leger med enheden.

2.3. Sikker brug af udstyr

a) Maskinen skal være placeret på et stabilt underlag. Brug de rigtige værktøjer til den givne opgave. En korrekt valgt enhed vil udføre den opgave, den er designet til, bedre og på en mere sikker måde.
b) Hold enheden i perfekt teknisk stand. Før hver brug skal du kontrollere for generelle skader, især kontrollere bevægelige komponenter for revnede dele eller elementer og for andre forhold, der kan påvirke den sikre drift af enheden. Hvis du opdager skader, skal du aflevere enheden til reparation før brug.
c) For at sikre enhedens driftsmæssige integritet må de fabriksmonterede afskærmninger ikke fjernes, og skruerne må ikke løsnes.
d) Ved transport og håndtering af enheden mellem lageret og destinationen skal du overholde de arbejdsmiljøprincipper for manuelle transportoperationer, der gælder i det land, hvor enheden skal bruges.
e) Rengør enheden regelmæssigt for at forhindre, at der samler sig fastgroet snavs.
f) Det er forbudt at gribe ind i enhedens struktur for at ændre dens parametre eller konstruktion.
g) Maskinen skal være placeret på et stabilt underlag.

OBS! På trods af enhedens sikre design og dens beskyttelsesfunktioner, og på trods af brugen af ekstra elementer, der beskytter operatøren, er der stadig en lille risiko for ulykker eller skader, när enheden bruges. Vær opmærksom og brug din sunde fornuft, när du bruger enheden.

Produktet er designet til at opbevare udstyr, værkstedsværktøj og organisere arbejdspladsen.

Produktet er kun beregnet til hjemmebrug.

Brugeren er ansvarlig for enhver skade, der opstår som følge af utilsigtet brug af enheden.

3.1. Samling af enheden

3.1.1. MSW-GTC-100L

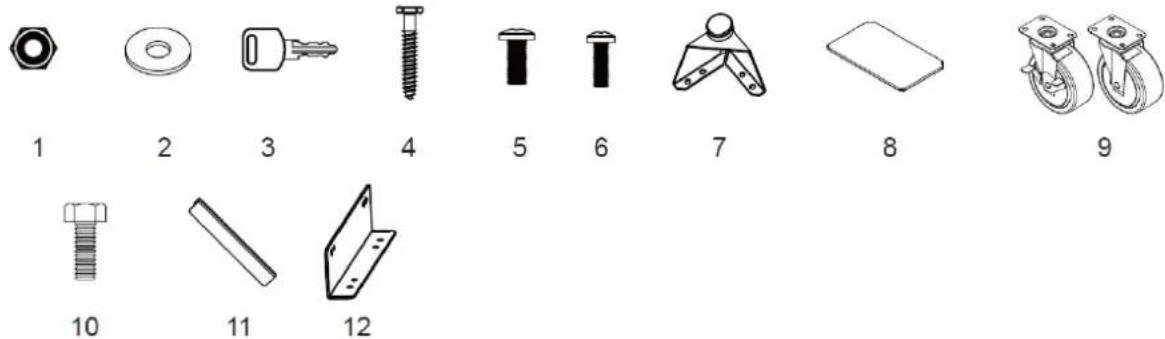

Hardware medfølger:

Nr.	BESKRIVELSE	VÆGSKAB x2	LOCKER x1	1-skuffeskab x1	4-TRAWLER R. CABINET x1	PEGBOARD x 6	FASTHOLDER x1
1	M6 sekskantet flangemøtrik	8 4 4	0 0 2
2	Flad skive	4	4	2	0	4	0
3	Nøgle	0	2	2	2	0	0
4	M5 x 50 sekskantet gevindbolt	4 4 2	0 4 0
5	M6 x 12 Bolt med fladt hoved	8 16 2	0 0 0 4
6	M5 x 12 fladhovedbolt (på døren)	2 4 6	8 0 0
7	Justerbare nivelleringsfødder	0 4 4	0 0 0
8	Hylde	0	3	1	0	0	0
9	Hjul	0	0	0	4	0	0
10	M8 x 20 sekskantet flangebolt	0 0 0	16 0 0
11	Håndtag	1	2	3	4	0	0

1 2 3 4 5 6 7 8 9 10 11 12

Nyttige værktøjer:

1

2

3

4

5

6

7

8

9

1	Justerbar skruenøgle	4	Målebånd	7	6 mm stjerneskruetrækker
2	Magnetisk nivellering	5	Setsquare	8	5 mm skruetrækker med kærv
3	Stud Finder	6	Blyant	9	Batteridrevet boremaskine

Skab x 1
Vægskab x 2
Hylde til at forbinde vægskabene x 4
Skab med 1 skuffe x1
Rulleskab med 4 skuffer x1
arbejdsbænk x1
Knageplade x6

Montering af håndtag

Skru boltene på forsiden af skufferne eller lågerne af med en stjerneskruetrækker for at fjerne håndtaget på bagsiden, og fastgør derefter håndtaget til forsiden af lågen eller skuffen med to M5x12 fladhovedbolte. Gentag for alle låger og skuffer.

1. Lås alle skufferne i rulleskabet forsvarligt.

2. Læg rulleskabet på hovedet. Brug emballagematerialet til beskyttelse.

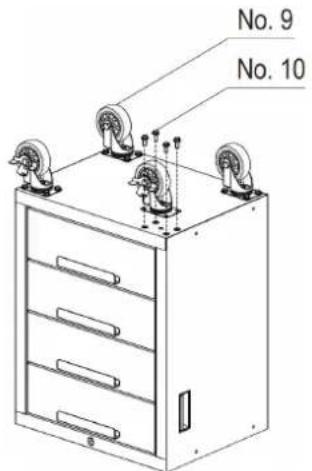

3. Monter de to drejelige hjul med bremse på fronten af rulleskabet med fire M8x20 mm bolte pr. hjul.

4. Monter de to almindelige hjul på den anden side af det rullende kabinet med fire M8x20 mm bolte pr. hjul.
5. Spænd alle bolte med en skruenøgle.
6. Sæt rulleskabet tilbage i lodret position.

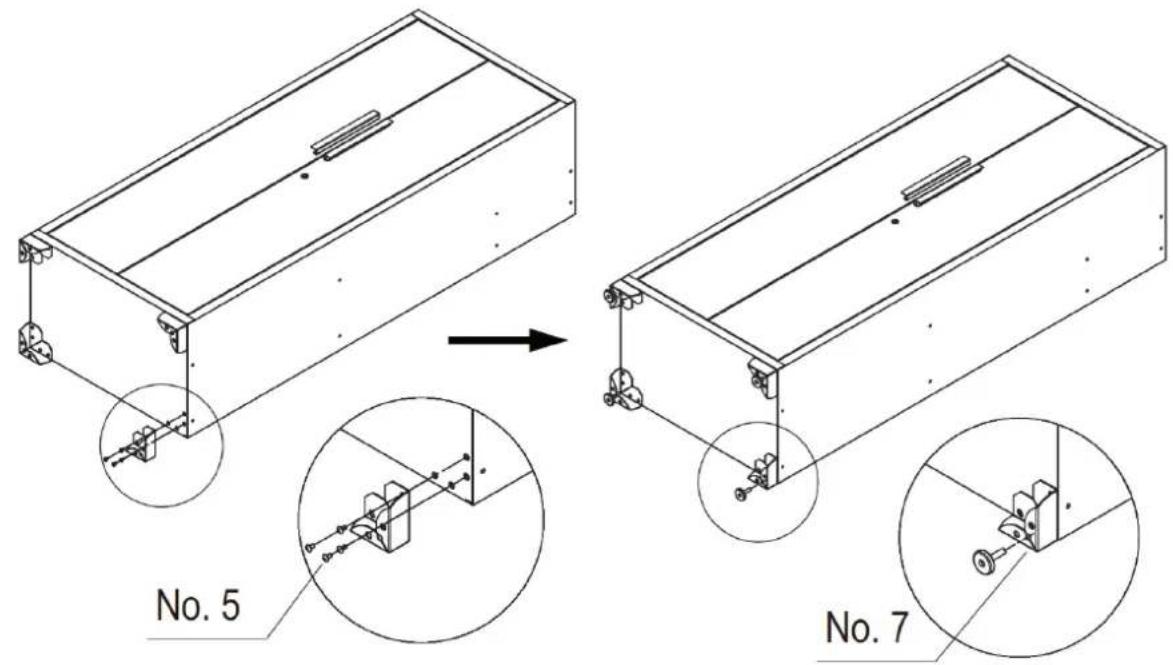

Læg forsigtigt skabet på ryggen, og fastgør derefter de justerbare nivelleringsfødder til skabet med seksten M6x12 fladhovedbolte og en Philips-skruetrækker.

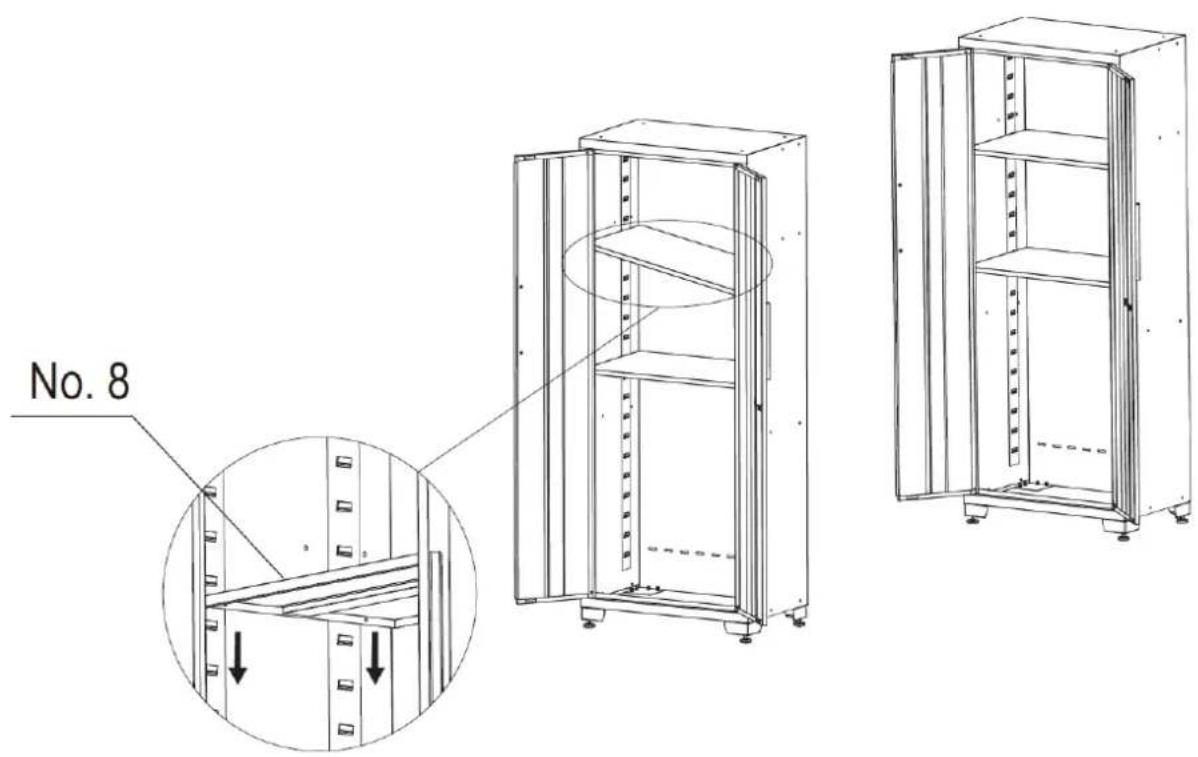

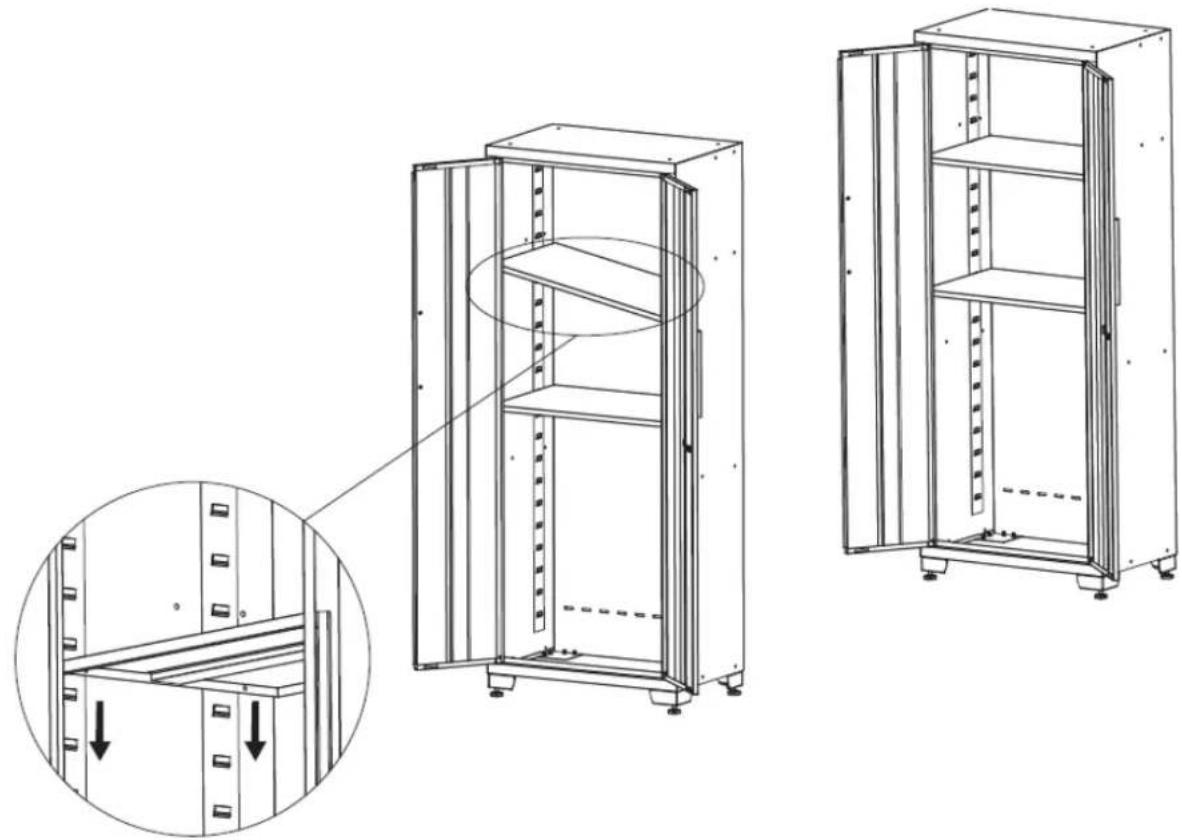

Tjek behovet for placering, og sæt forsigtigt hylden ind i åbningen. Sørg for, at hylden er stabil. BEMÆRK: En midterhylde skal monteres i niveau med lågen på skabsdøren, for at låsen kan fungere.

No. 8

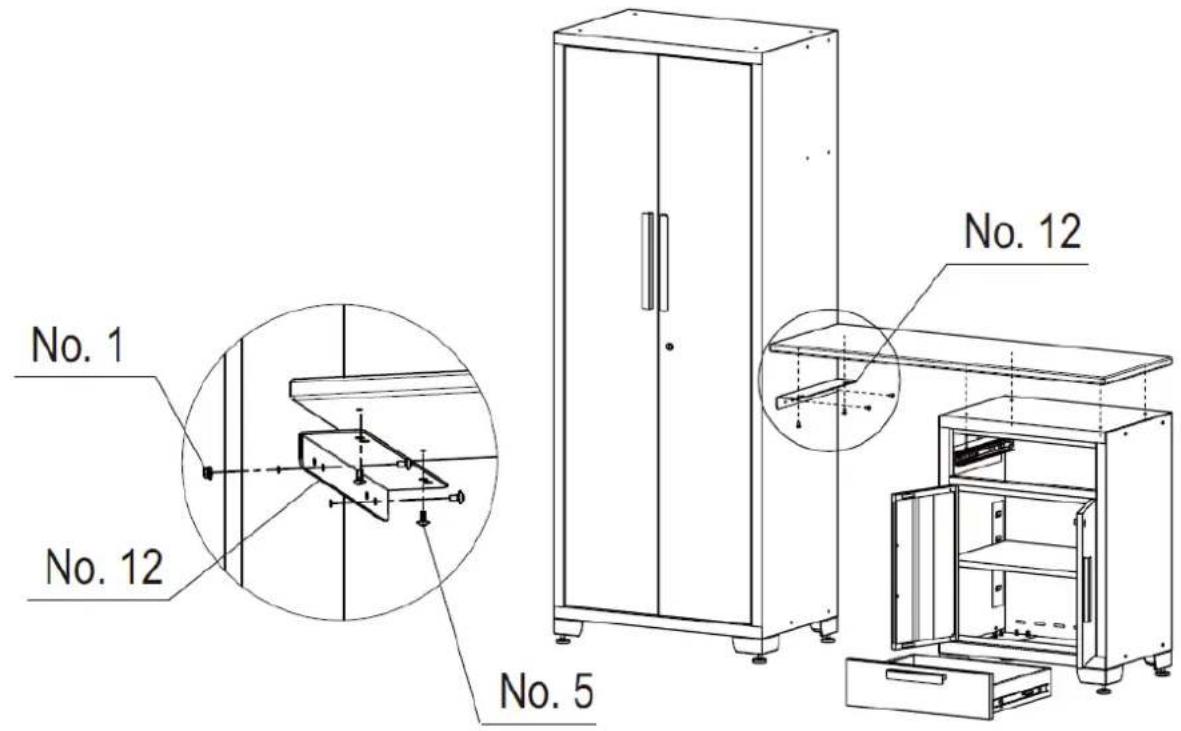

Montering af bordpladen

Åbn lågerne eller fjern skufferne for at sikre, at du har plads nok til at installere bordpladen.

Læg forsigtigt træbordpladen på skabene, og fastgør den med en skruetrækker eller batteridrevet boremaskine og de fire skruer, der følger med i pakken til hvert underskab. Hvis der ikke er noget underskab i den ene side, skal bordpladen fastgøres med et beslag på siden af skabet med fire skruer og to møtrikker.

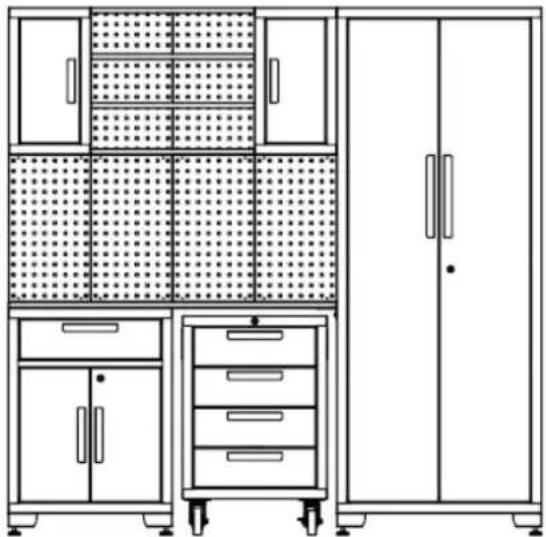

1. Planlæg placeringen af skabene, placer skabet og 1-skuffeskabet.

1. Ret stiftpladerne ind, og skru dem fast på væggen.

1. Forbind de to overskabe med hylderne.

1. Åbn døren til vægskabet, og tilslut vægskabsenheden til væggen. To eller flere personer anbefales til dette trin.

1. Rul værktøjsskabet ind under arbejdsbordet. Åbn døren til skabet, og fastgør skabet sikkert til væggen, så det ikke kan vælte.

Fastgør alle boltene. Installationen af garageskabssættet er færdig.

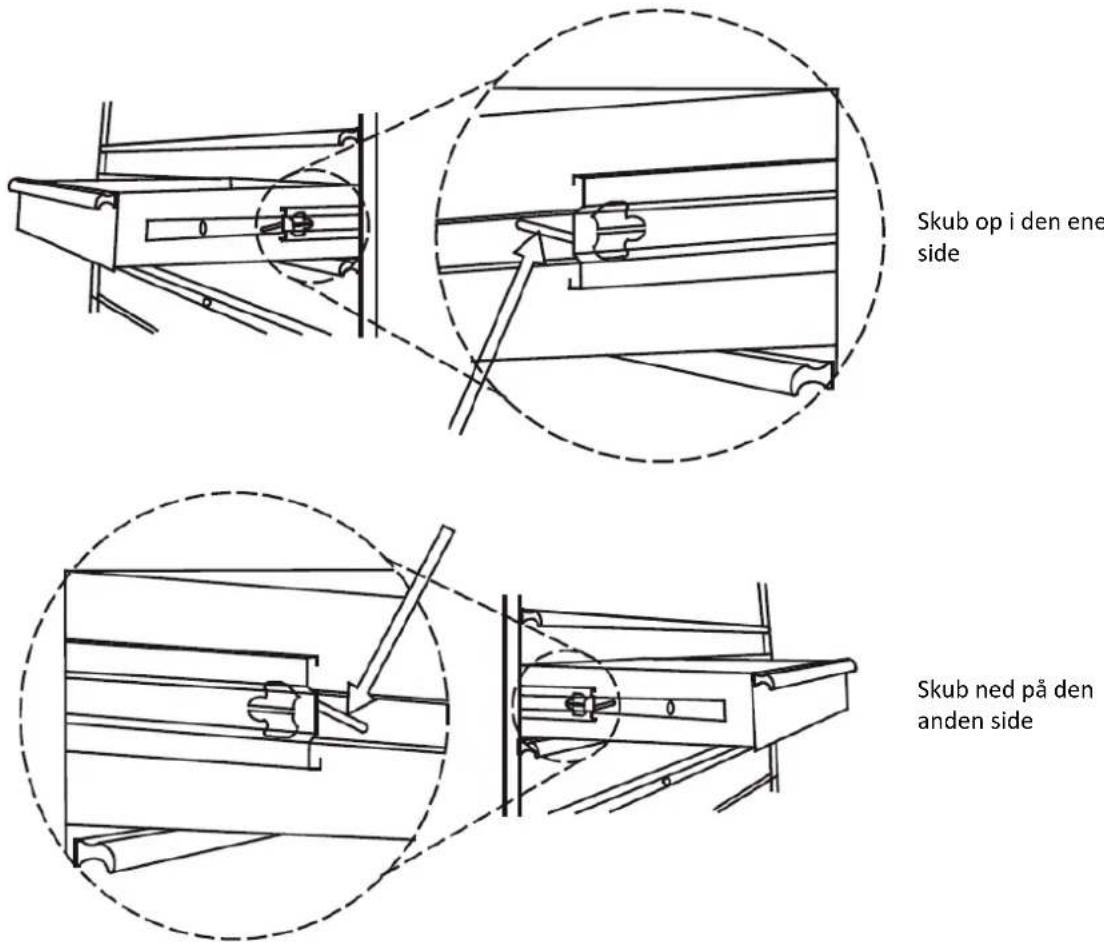

Fjernelse af skuffe

Sæt skuffen ud, så den næsten er trukket helt ud. Skub op på det sorte udløserhåndtag på den ene side, mens du trækker ned på det sorte udløserhåndtag på den anden side. Mens du holder håndtagene i de positioner, der er vist nedenfor, trækker du skuffen udad, indtil den frigøres fra skuffeskinnen.

Skub op i den ene side
Skub ned på den anden side

3.1.2. MSW-GTC-200G

Hardware medfølger

Nr.	BESKRIVELSE	VÆGSKAB x2	LOCKER x1	1- TRAKTOR R. KABINET x1	4- TRAWLER R. CABINET x1	52IN ARBEJDSSTIK x1	PEGBOARD x 6
1	M6 sekskantet flangemøtrik	8x2 4 0	0 0 0
2	Flad skive	4x2	4	0	0	0	4x6
3	Nøgle	0	2	2	2	0	0
4	M5 x 50 sekskantet gevindbolt	4x2 4 0	0 0 4x6
5	M6x 12 Bolt med fladt hoved	8x2 20	0 0 0 0
6	M5 x 12 fladhovedbolt (på døren)	2x2 4 6	8 0 0
7	Justerbare nivelleringsfødder	0 4 0	0 0 0
8	Hylde	0	3	1	0	0	0
9	Hjul	0	0	4	4	0	0
10	M8 x 20 sekskantet flangebolt	0 0 16	16 0 0
11	Håndtag	0	0	2	2	0	0
12	M8 x 16 Bolt med fladt hoved	0 0 4	4 8 0
13	M8 x 65 sekskantet bolt	0 0 0	0 4 0
14	M8 sekskantet flangemøtrik	0 0 0	0 4 0

1

2

3

4

5

6

7

8

9

1	Justerbar skruenøgle	4	Målebånd	7	6 mm stjerneskruetrækker
2	Magnetisk nivellering	5	Sæt firkant	8	5 mm skruetrækker med kærv
3	Stud Finder	6	Blyant	9	Batteridrevet boremaskine

Skab x 1
Vægskab x 2
Hylde til at forbinde vægskabene x 4
Rulleskab med 1 skuffe x1
Rulleskab med 4 skuffer x1
arbejdsbænk x1
Knageplade x6

Montering af håndtag

Skru boltene på forsiden af skufferne eller lågerne af med en stjerneskruetrækker for at fjerne håndtaget på bagsiden, og fastgør derefter håndtaget til forsiden af lågen eller skuffen med to M5x12 fladhovedbolte. Gentag for alle låger og skuffer. Fastgør håndtaget til kabinettet, juster hullerne, og fastgør det med to M8x16 fladhovedede bolte.

Montering af hjulene

Læg det rullende kabinet på et blødt underlag. Brug emballagematerialet til beskyttelse. Monter fire hjul på hvert skab med seksten M8x20 sekskantflangebolte. Bemærk: Hjulene med bremser skal være på forsiden af skabet.

Læg forsigtigt skabet på ryggen, og fastgør derefter de justerbare nivelleringsfødder til skabet med seksten M6x12 fladhovedbolte og en Philips-skruetrækker.

Tjek behovet for placering, og sæt forsigtigt hylden ind i åbningen. Sørg for, at hylden er stabil. BEMÆRK: En midterhylde skal monteres i niveau med lågen på skabsdøren, for at låsen kan fungere.

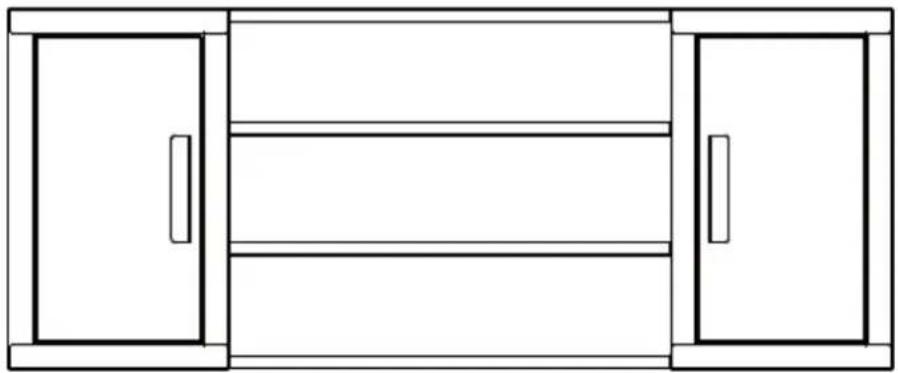

Installation af arbejdsbænken

1. Læg bordpladen på et blødt underlag, og juster hullerne på benene med hullerne på bordpladen. Brug fire M8x16-bolte til at forbinde dem med hinanden.

2. Brug fire M8x65 sekskantbolte og fire M8-møtrikker til at fastgøre støtten til benene.

3. Fastgør alle bolte og møtrikker.

4. Stil arbeidsbordet op for at afslutte dette trin.

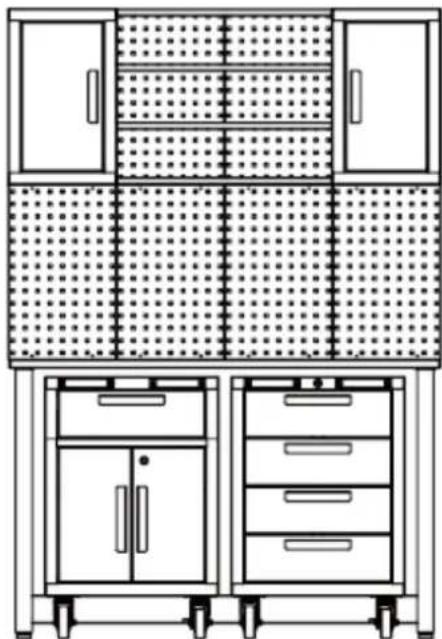

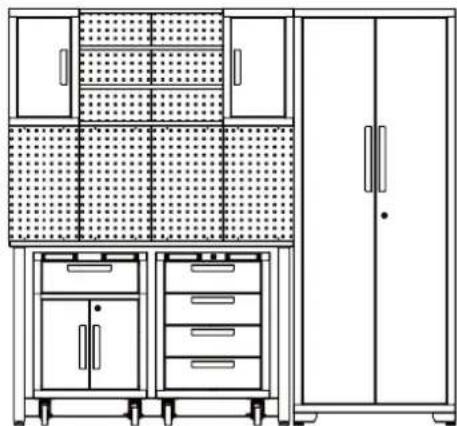

1. Planlæg placeringen af skabene, placér arbejdsbænken.

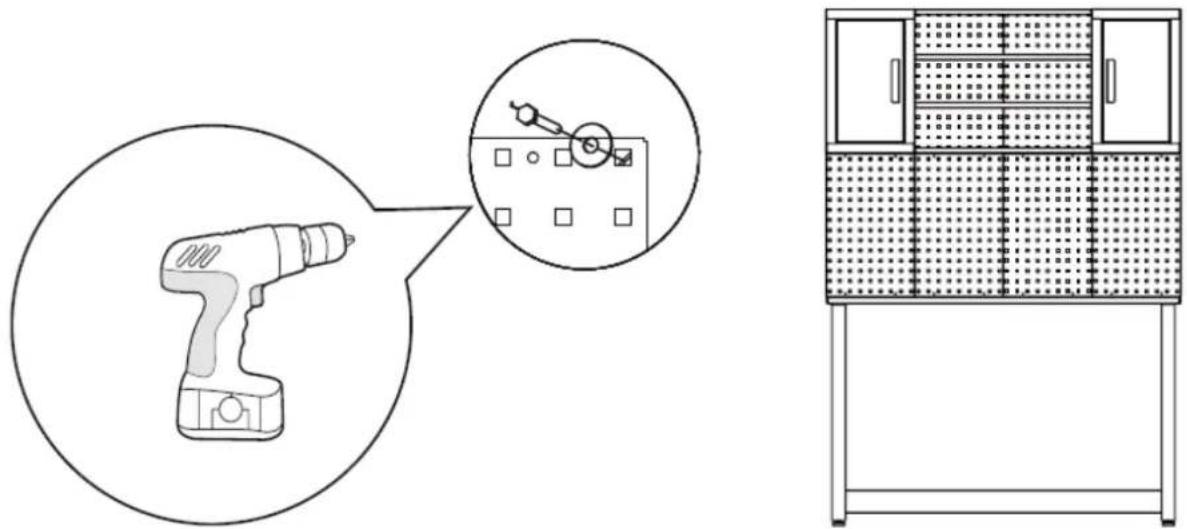

1. Ret stiftpladerne ind, og skru dem fast på væggen.

1. Forbind de to overskabe med hylderne.

1. Åbn døren til vægskabet, og tilslut vægskabsenheden til væggen. To eller flere personer anbefales til dette trin.

1. Rul værktøjsskabet ind under arbejdsbordet.

1. Læn skabet mod bordet. Åbn døren til skabet, og fastgør skabet sikkert til væggen, så det ikke kan vælte.

Installationen af garageskabssættet er færdig.

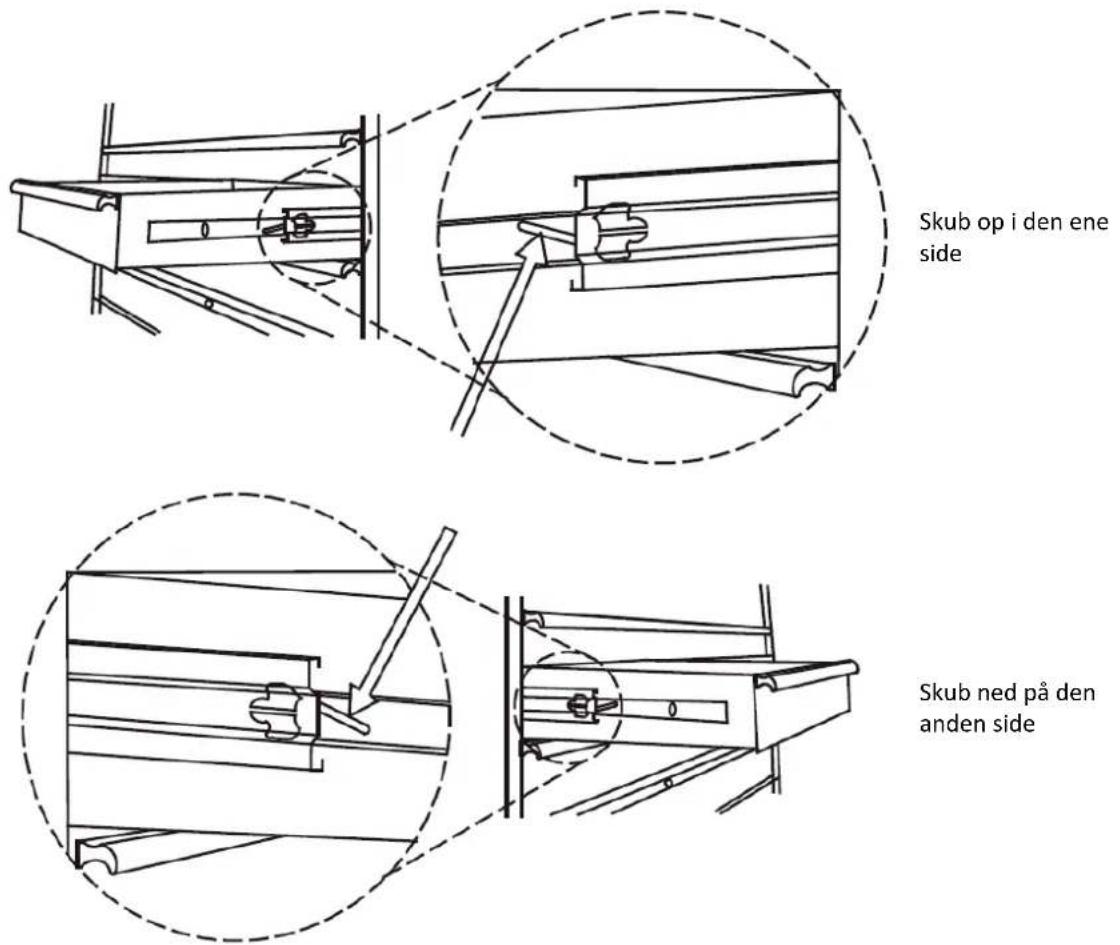

Fjernelse af skuffe

Sæt skuffen ud, så den næsten er trukket helt ud. Skub op på det sorte udløserhåndtag på den ene side, mens du trækker ned på det sorte udløserhåndtag på den anden side. Mens du holder håndtagene i de positioner, der er vist nedenfor, trækker du skuffen udad, indtil den frigøres fra skuffeskinnen.

Skub op i den ene side Skub ned på den anden side

a) Brug kun ikke-ætsende rengøringsmidler til at rengøre overfladen.
b) Efter rengøring af apparatet skal alle dele tørres helt, før det tages i brug igen.
c) Opbevar enheden på et tørt, køligt sted, fri for fugt og direkte sollys.
d) Apparatet må ikke sprøjtes med en vandstråle eller nedsænkes i vand.
e) Enheden skal inspiceres regelmæssigt for at kontrollere dens tekniske effektivitet og opdage eventuelle skader.
f) Brug en blød og fugtig klud til rengøring.
g) Brug ikke skarpe og/eller metalgenstande til rengøring (f.eks. en stålbørste eller en metalspatel), da de kan beskadige apparatets overflademateriale.
h) Rengør ikke enheden med syreholdige stoffer, midler til medicinske formål, fortynder, brændstof, olie eller andre kemiske stoffer, da det kan beskadige enheden.
i) Smør gliderne to gange om året med et kvalitets smøremiddel. Det er især nødvendigt, när temperaturen falder, hvilket kan gøre lejerne stive.

Produktet er kun beregnet for hjemmebruk.
