MANUALE UTENTE GTC-200G MSW

Questo manuale di istruzioni è stato tradotto con la traduzione automatica. Ci sforziamo costantemente di fornire una traduzione accurata. Tuttavia, nessuna traduzione automatica è perfetta, né intende sostituire la traduzione umana. Il manuale di istruzioni ufficiale è nella versione inglese. Eventuali discrepanze o differenze create dalla traduzione non sono vincolanti e non hanno alcun effetto legale ai fini della conformità o dell'esecuzione. In caso di domande relative all'accuratezza delle informazioni contenute nel manuale di istruzioni, consultare la versione inglese dei contenuti, in quanto questa è la versione ufficiale.

Dati tecnici

Descrizione del parametro Valore del	parametro
Nome del prodotto	Armadietto officina
Modello	MSW-GTC-100L	MSW-GTC-200G
Capacità di carico - capacità max. [kg]	200
Massimo. portata per ripiano [kg]	50
Dimensioni (larghezza x profondità x altezza) [mm]	1960×1900×490	470×1900×2070
Peso [kg]	118,3	129,4

1. Descrizione generale

Il manuale dell'utente è progettato per assistere nell'uso sicuro e senza problemi del dispositivo. Il prodotto è progettato e realizzato secondo rigorose linee guida tecniche, utilizzando tecnologie e componenti all'avanguardia. Inoltre, è prodotto nel rispetto dei più severi standard di qualità.

NON UTILIZZARE IL DISPOSITIVO SENZA AVER LETTO E COMPRESO ATTENTAMENTE IL PRESENTE MANUALE D'USO.

Per aumentare la durata del dispositivo e garantire un funzionamento senza problemi, utilizzarlo in conformità con il presente manuale dell'utente ed eseguire regolarmente attività di manutenzione. I dati tecnici e le specifiche contenute nel presente manuale utente sono aggiornati. Il produttore si riserva il diritto di apportare modifiche legate al miglioramento della qualità. Il dispositivo è progettato per ridurre al minimo i rischi di emissione di rumore, tenendo conto del progresso tecnologico e delle opportunità di riduzione del rumore.

Leggenda

Leggere le istruzioni prima dell'uso.

AVVERTIMENTO! oppure ATTENZIONE! oppure RICORDA! Applicabile alla situazione data. (segnale di pericolo generale)

ATTENZIONE! Pericolo di schiacciamento delle mani!

Utilizzare solo in ambienti chiusi.

ATTENZIONE! I disegni contenuti in questo manuale sono solo a scopo illustrativo e in alcuni dettagli potrebbero differire dal prodotto reale.

2. Sicurezza d'uso

ATTENZIONE! Leggere tutte le avvertenze relative alla sicurezza e tutte le istruzioni. La mancata

osservanza delle avvertenze e delle istruzioni può provocare lesioni gravi o addirittura la morte.

I termini "dispositivo" o "prodotto" vengono utilizzati nelle avvertenze e nelle istruzioni per fare riferimento a: Armadietto officina

2.1. Sicurezza sul posto di lavoro

a) Assicurarsi che il posto di lavoro sia pulito e ben illuminato. Un posto di lavoro disordinato o scarsamente illuminato può causare incidenti. Cercare di pensare al futuro, osservare cosa sta succedendo e usare il buon senso quando si lavora con il dispositivo.
b) Se non siete sicuri se il prodotto funziona correttamente o se riscontrate danni, contattate il centro assistenza del produttore.
c) Solo il centro assistenza del produttore può effettuare riparazioni al prodotto. Non tentare di effettuare riparazioni da soli!
d) Ispezionare regolarmente le condizioni delle etichette di sicurezza. Se le etichette sono illeggibili, devono essere sostituite.
e) Si prega di tenere questo manuale a disposizione per riferimento futuro. Se questo apparecchio viene ceduto a terzi, è necessario consegnare anche il manuale.
f) Conservare gli elementi dell'imballaggio e le piccole parti dell'assemblaggio in un luogo non accessibile ai bambini.
g) Se questo dispositivo viene utilizzato insieme ad un'altra apparecchiatura, è necessario seguire anche le restanti istruzioni per l'uso.

Ricordati! Quando si utilizza il dispositivo, proteggere i bambini e gli altri astanti.

2.2. Sicurezza personale

a) Il dispositivo non è progettato per essere maneggiato da persone (compresi i bambini) con funzioni mentali e sensoriali limitate o da persone prive di esperienza e/o conoscenza, a meno che non siano supervisionate da una persona responsabile della loro sicurezza o abbiano ricevuto istruzioni su come utilizzare il dispositivo. dispositivo.
b) Quando si lavora con il dispositivo, usare il buon senso e prestare attenzione. La temporanea perdita di concentrazione durante l'utilizzo dell'apparecchio può causare gravi lesioni.
c) Il dispositivo non è un giocattolo. I bambini devono essere sorvegliati per assicurarsi che non giochi con il dispositivo.

2.3. Utilizzo sicuro del dispositivo

a) Assicurarsi che la ruota sia posizionata in modo stabile. Utilizzare gli strumenti appropriati per il compito assegnato. Un dispositivo correttamente selezionato svolgerà il compito per il quale è stato progettato meglio e in modo più sicuro.
b) Mantenere l'apparecchio in perfette condizioni tecniche. Prima di ogni utilizzo verificare la presenza di danni generali, in particolare controllare che i componenti mobili non presentino parti o elementi incrinati e qualsiasi altra condizione che possa influire sul funzionamento sicuro del dispositivo. Se si riscontrano danni, consegnare il dispositivo per la riparazione prima dell'uso.
c) Per garantire l'integrità operativa del dispositivo, non rimuovere le protezioni montate in fabbrica e non allentare alcuna vite.
d) Durante il trasporto e la movimentazione del dispositivo tra il magazzino e la destinazione, osservare i principi di salute e sicurezza sul lavoro per le operazioni di trasporto manuale applicabili nel paese in cui verrà utilizzato il dispositivo.
e) Pulisci regolarmente il dispositivo per evitare l'accumulo di sporco ostinato.
f) È vietato intervenire sulla struttura del dispositivo per modificarne i parametri o la costruzione.
g) Assicurarsi che la ruota sia posizionata in modo stabile.

ATTENZIONE! Nonostante la struttura sicura dell'apparecchio e le sue caratteristiche protettive, e nonostante l'utilizzo di elementi aggiuntivi per la protezione dell'operatore, durante l'utilizzo dell'apparecchio sussiste comunque un leggero rischio di incidenti o lesioni. Stai attento e usa il

buon senso quando usi il dispositivo.

3. Utilizzare le linee guida

Il prodotto è progettato per riporre attrezzature, strumenti di officina e organizzare il posto di lavoro.

Il prodotto è destinato esclusivamente all'uso domestico.

L'utente è responsabile per eventuali danni derivanti dall'uso non conforme del dispositivo.

3.1. Assemblaggio del dispositivo

3.1.1. MSW-GTC-100L

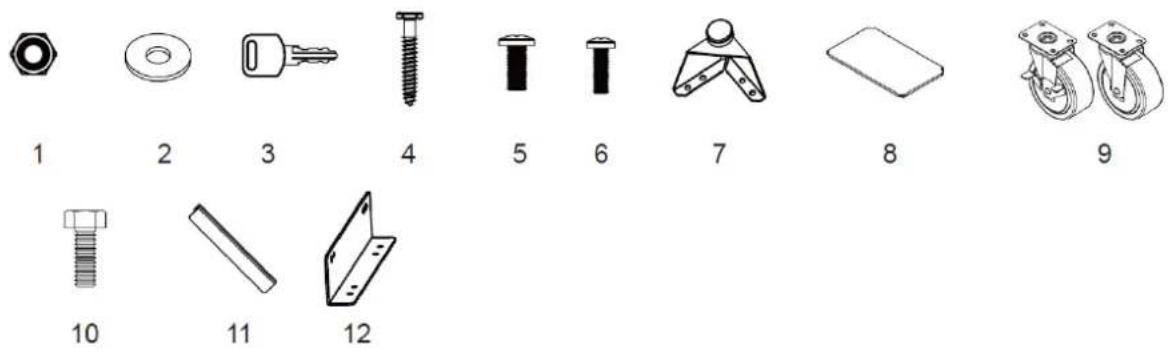

Hardware incluso:

N.	DESCRIZIONE	ARMADIO A PARETE x2	ARMADIETTO x1	ARMADIO A 1 CASSETTO x1	ARMADIO D. 4 CASSETTI x1	PEGBOARD x 6	STAFFA x1
1	Dado flangiato esagonale M6	8 4 4	0 0 2
2	Rondella piatta	4	4	2	0	4	0
3	Chiave	0	2	2	2	0	0
4	Bullone autofilettante esagonale M5 x 50	4 4 2	0 4 0
5	Bullone a testa piatta M6 x 12	8 16 2	0 0 0 4
6	Bullone a testa piatta M5 x 12 (sulla porta)	2 4 6	8 0 0
7	Piedini livellatori regolabili	0 4 4	0 0 0
8	Ripiano	0	3	1	0	0	0
9	Ruote	0	0	0	4	0	0
10	Bullone flangiato esagonale M8 x 20	0 0 0	16 0 0
11	Maniglia	1	2	3	4	0	0

1 2 3 4 5 6 7 8 9 10 11 12

Strumenti utili:

1

2

3

4

5

6

7

8

9

1	Chiave regolabile	4	Nastro di misurazione	7	Cacciavite a croce da 6 mm
2	Livellatore magnetico	5	Setsquare	8	Cacciavite a taglio da 5 mm
3	Cercatore di stalloni	6	Matita	9	Trapano elettrico senza fili

Armadietto x 1
Pensile x 2
Mensola per collegare i pensili x 4
Mobile a 1 cassetto x1
Carrello con 4 cassetti x1
banco da lavoro x1
Pannello forato x6

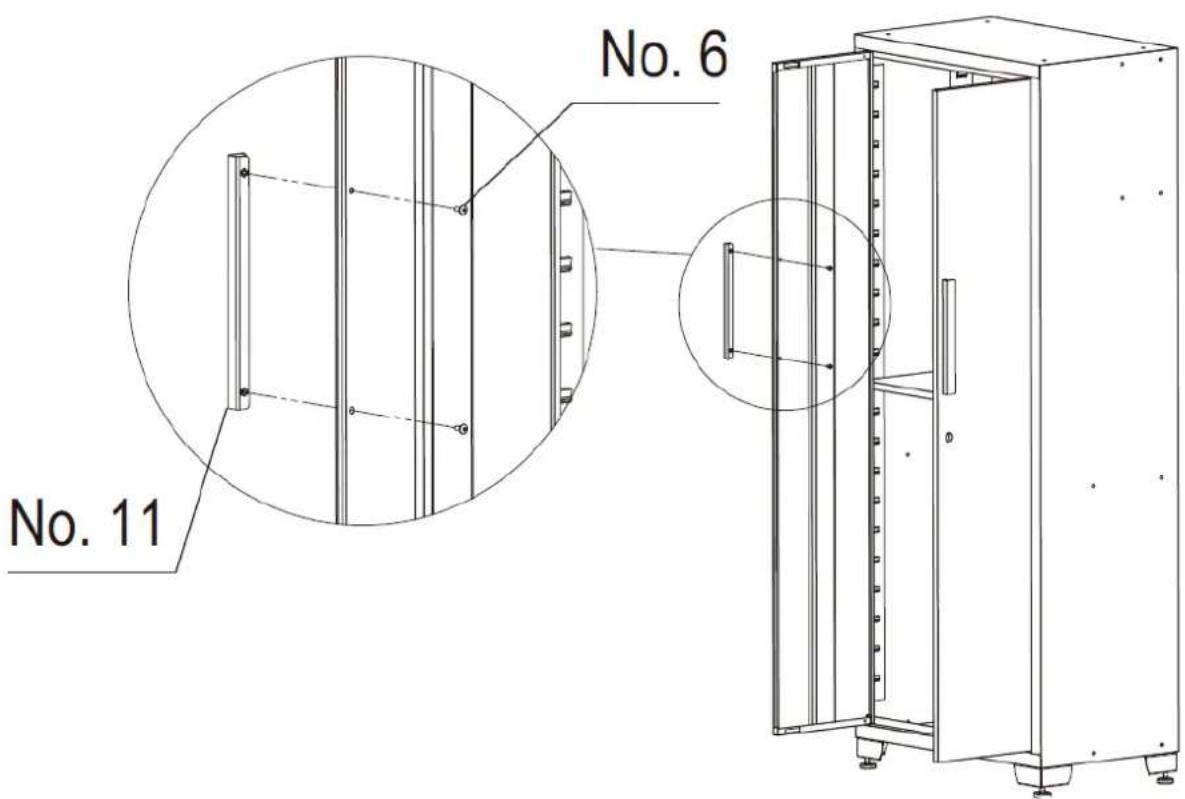

Maniglie Assemblea

Svitare i bulloni sulla parte anteriore dei cassetti o delle ante utilizzando un cacciavite Phillips per rimuovere la maniglia sul retro, quindi fissare la maniglia alla parte anteriore dell'anta o del cassetto utilizzando due bulloni a testa piatta M5x12. Ripeti per tutte le ante e i cassetti.

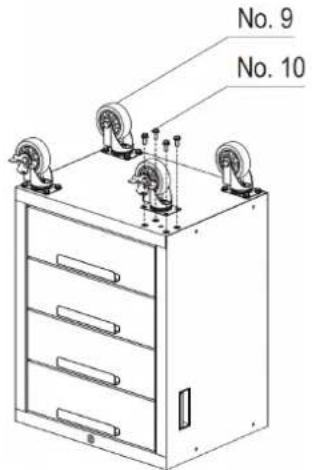

Assemblea delle rotelle

1. Bloccare saldamente tutti i cassetti dell'armadietto su ruote.

2. Capovolgere il mobiletto su ruote. Utilizzare il materiale di imballaggio come protezione.

3. Montare le due ruote girevoli con freno sulla parte anteriore dell'armadietto su ruote utilizzando quattro bulloni M8x20 mm per ruota.

4. Montare le due rotelle normali sull'altro lato dell'armadietto su ruote utilizzando quattro bulloni M8x20 mm per ruota.
5. Stringere tutti i bulloni con una chiave.
6. Riportare il carrello in posizione verticale.

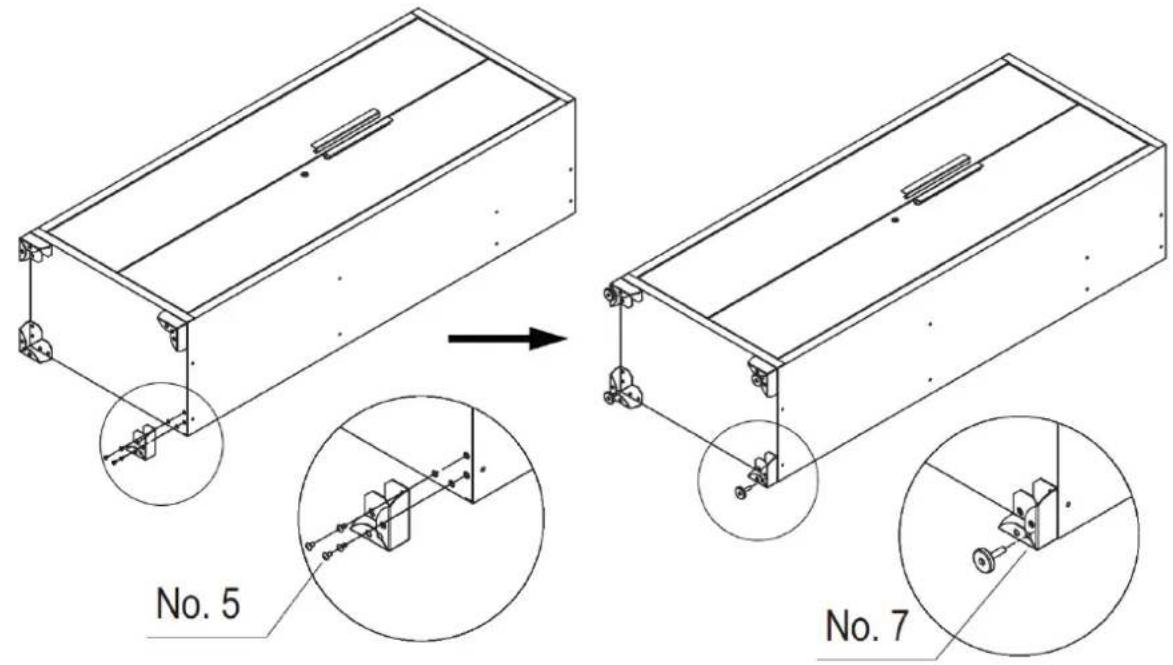

Assemblaggio dei piedi

Posiziona con attenzione l'armadietto sul retro, quindi fissa i piedini di livellamento regolabili all'armadietto utilizzando sedici bulloni a testa piatta M6x12 con un cacciavite Philips.

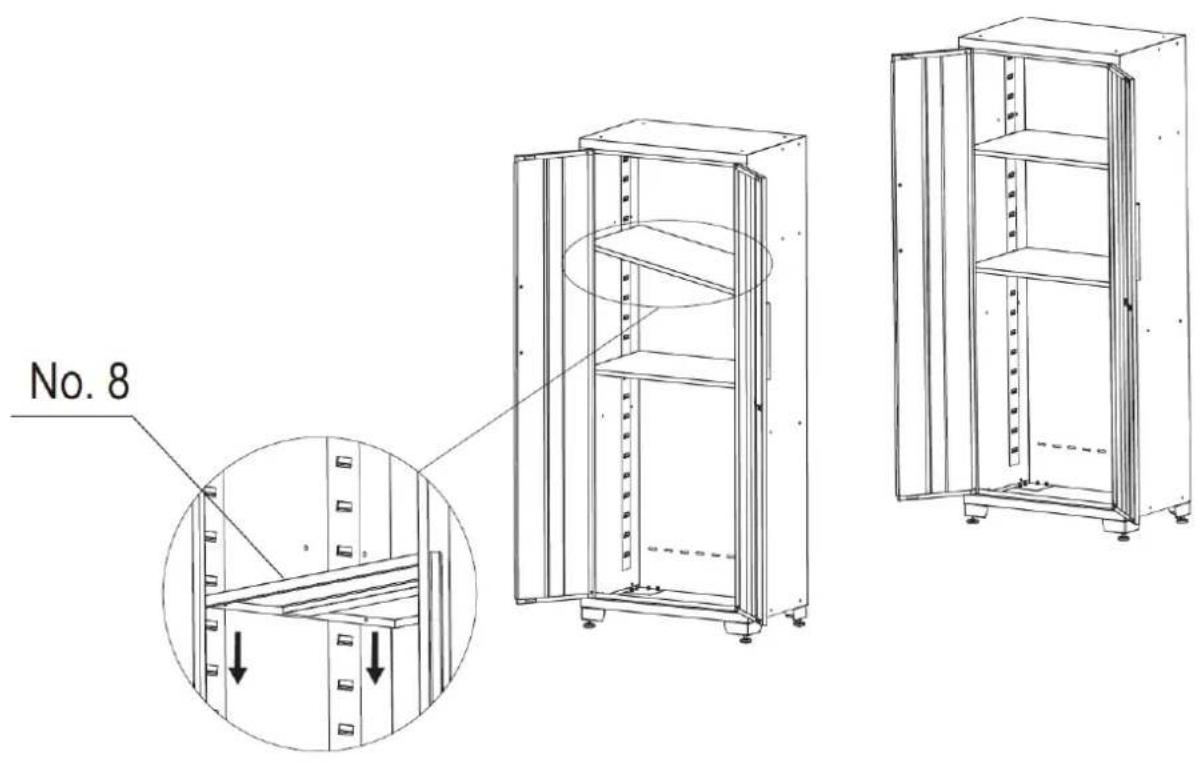

Assemblaggio degli scaffali

Controllare la posizione necessaria, inserire con attenzione lo scaffale nello slot. Assicurati che lo scaffale sia stabile.

NOTA: affinché la serratura funzioni, è necessario installare un ripiano centrale allo stesso livello della serratura sulla porta dell'armadio.

No. 8

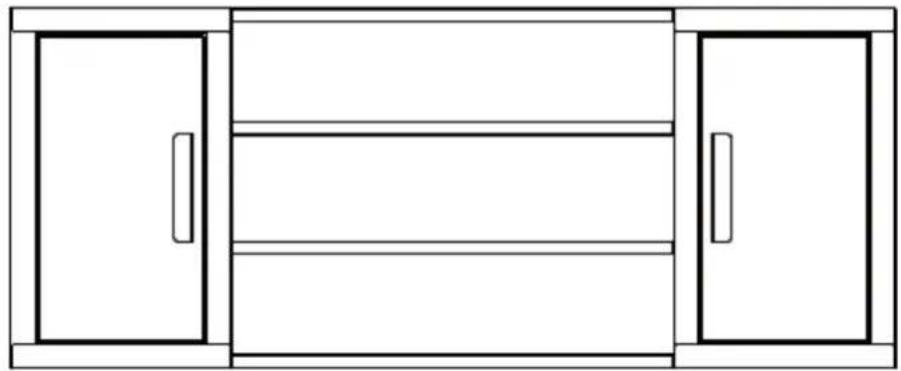

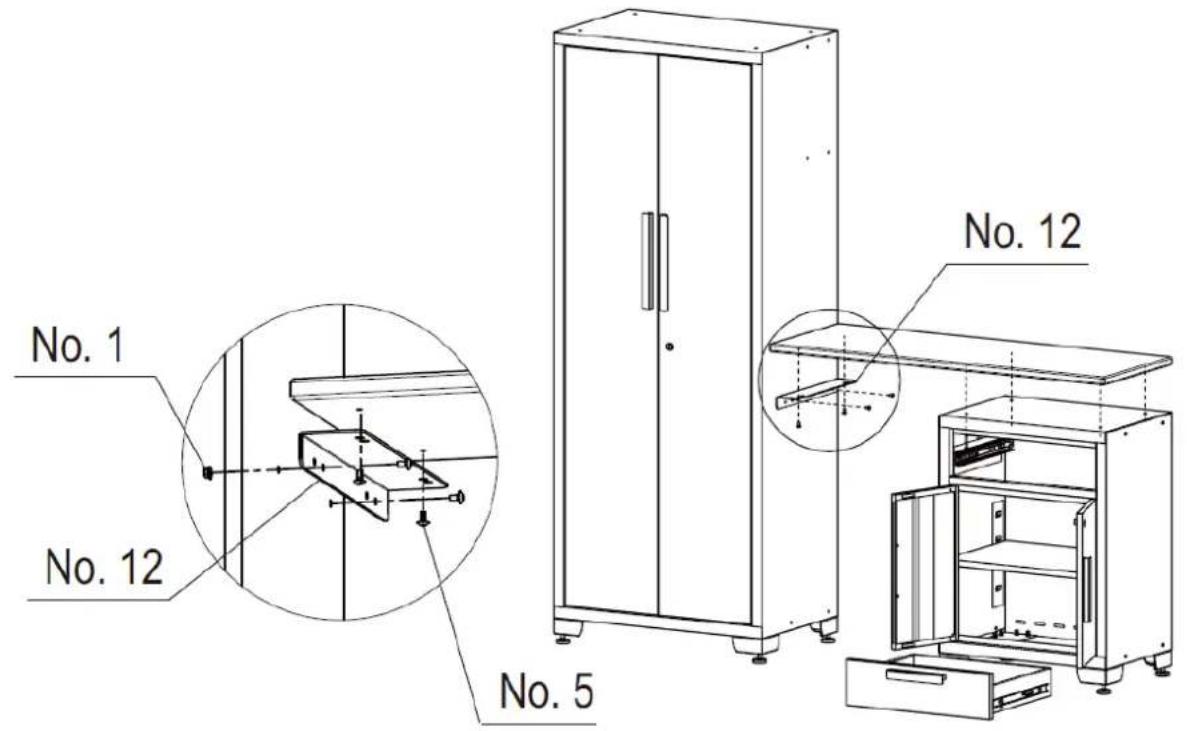

Installazione del piano di lavoro

Apri le ante o rimuovi i cassetti per assicurarti di avere spazio sufficiente per installare il piano di lavoro.

Posiziona con attenzione il piano di lavoro in legno sui mobili e fissalo con un cacciavite o un trapano elettrico a batteria e quattro viti nel pacchetto delle parti di ciascun mobile inferiore. Se su un lato non è presente il mobile inferiore, collegare il piano di lavoro con una staffa al lato dell'armadietto con quattro viti e due dadi.

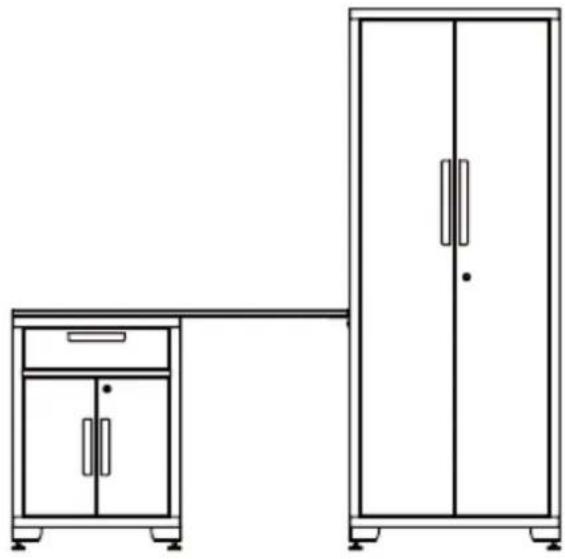

1. Pianifica la posizione dei mobili, posiziona l'armadietto e il mobile a 1 cassetto.

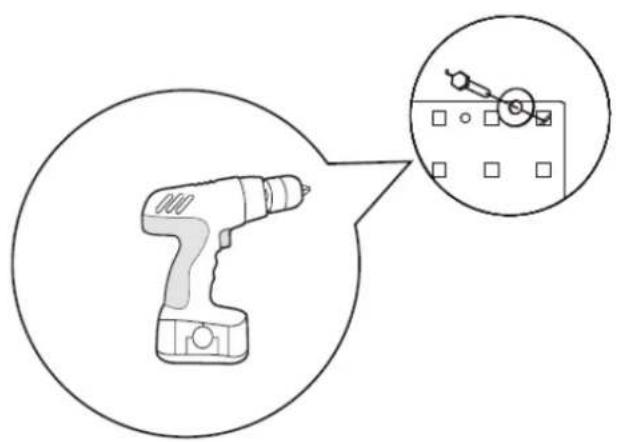

1. Allineare il pannello forato e avvitarli al muro.

1. Collega i due pensili con gli scaffali.

1. Aprire la porta del pensile, collegare il gruppo del pensile al muro. Si consigliano due o più persone per questo passaggio.

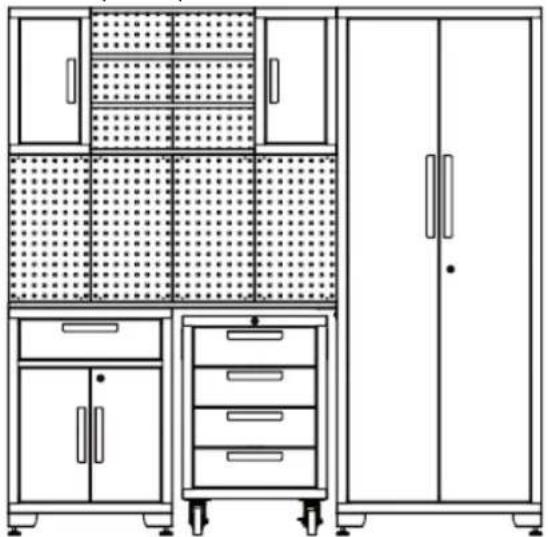

1. Arrotolare l'armadietto degli attrezzi sotto il banco da lavoro. Aprire la porta dell'armadietto e fissare saldamente l'armadietto alla parete per evitare che si ribalti.

Fissare tutti i bulloni. L'installazione del set di armadietti da garage è terminata.

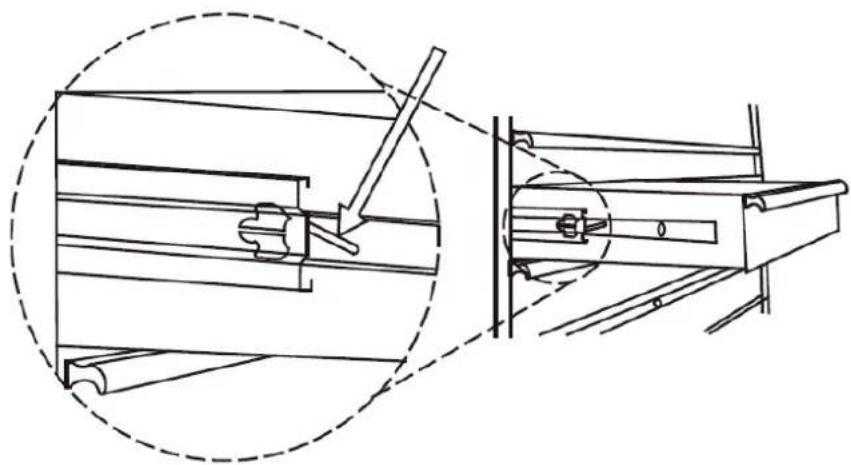

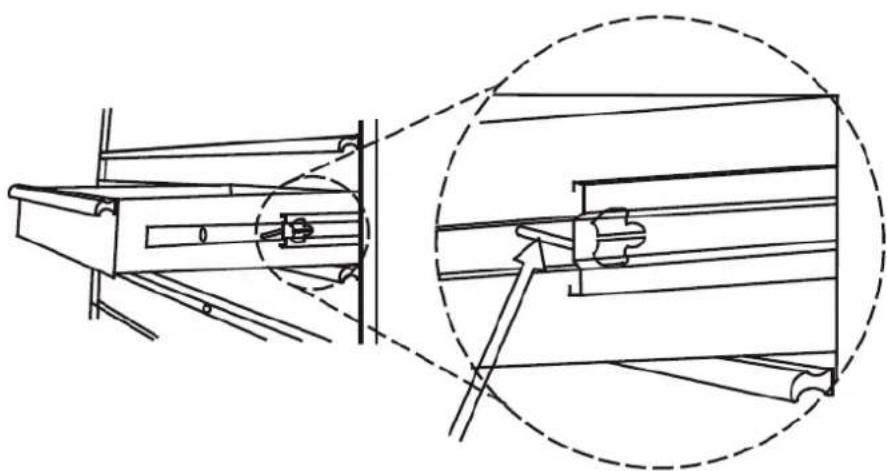

Rimozione del cassetto

Estrai il cassetto in modo che sia quasi completamente esteso. Spingere verso l'alto la leva di rilascio nera su un lato, mentre si tira verso il basso la leva di rilascio nera sull'altro lato. Tenendo le leve nelle posizioni come illustrato di seguito, tirare il cassetto verso l'esterno finché non viene rilasciato dalla guida del cassetto.

Spingi verso l'alto da un lato

Spingere verso il basso l'altro lato

3.1.2. MSW-GTC-200G

Hardware incluso

N.	DESCRIZIONE	ARMADIO A PARETE x2	ARMADIETTO x1	ARMADIO D. 1 CASSETTO x1	ARMADIO D. 4 CASSETTI x1	BANCO DA LAVORO DA 52 IN x1	PEGBOARD x 6
1	Dado flangiato esagonale M6	8×2 4 0	0 0 0
2	Rondella piatta	4x2	4	0	0	0	4x6
3	Chiave	0	2	2	2	0	0
4	Bullone autofilettante esagonale M5 x 50	4x2 4 0	0 0 4x6
5	Bullone a testa piatta M6x12	8×2 20	0 0 0 0
6	Bullone a testa piatta M5 x 12 (sulla porta)	2x2 4 6	8 0 0
7	Piedini livellatori regolabili	0 4 0	0 0 0
8	Ripiano	0	3	1	0	0	0
9	Ruote	0	0	4	4	0	0
10	Bullone flangiato esagonale M8 x 20	0 0 16	16 0 0
11	Maniglia	0	0	2	2	0	0
12	Bullone a testa piatta M8 x 16	0 0 4	4 8 0
13	Bullone esagonale M8 x 65	0 0 0	0 4 0
14	Dado flangiato esagonale M8	0 0 0	0 4 0

Strumenti utili

1

2

3

4

5

6

7

8

9

1	Chiave regolabile	4	Nastro di misurazione	7	Cacciavite a croce da 6 mm
2	Livellatore magnetico	5	Impostare il quadrato	8	Cacciavite a taglio da 5 mm
3	Cercatore di stalloni	6	Matita	9	Trapano elettrico senza fili

Armadietto x 1
Pensile x 2
Mensola per collegare i pensili x 4
Carrello con 1 cassetto x1
Carrello con 4 cassetti x1
banco da lavoro x1

Pannello forato x6

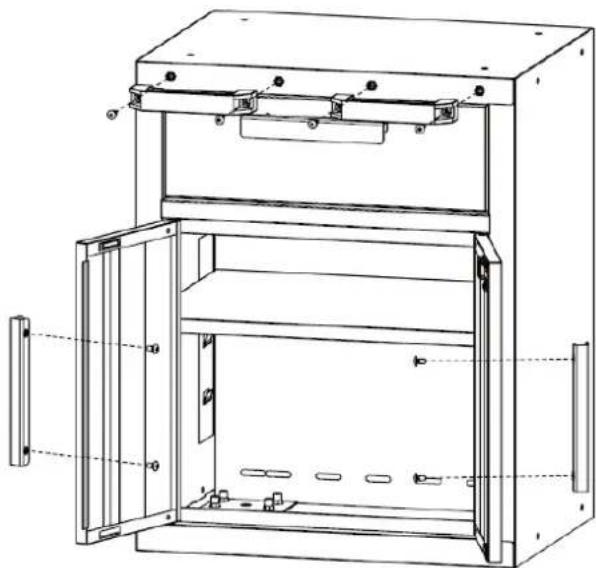

Installazione delle maniglie

Svitare i bulloni sulla parte anteriore dei cassetti o delle ante utilizzando un cacciavite Phillips per rimuovere la maniglia sul retro, quindi fissare la maniglia alla parte anteriore dell'anta o del cassetto utilizzando due bulloni a testa piatta M5x12. Ripeti per tutte le ante e i cassetti. Attacca la maniglia al mobiletto, allinea i fori e fissala con due bulloni a testa piatta M8x16.

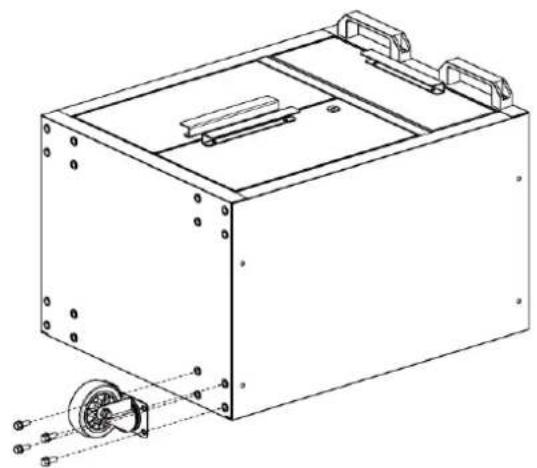

Installazione delle rotelle

Appoggia il mobile su ruote su un terreno soffice. Utilizzare il materiale di imballaggio come protezione. Montare quattro rotelle su ciascun armadio con sedici bulloni flangiati esagonali M8x20. Nota: le rotelle con freno dovrebbero trovarsi sul lato anteriore del mobile.

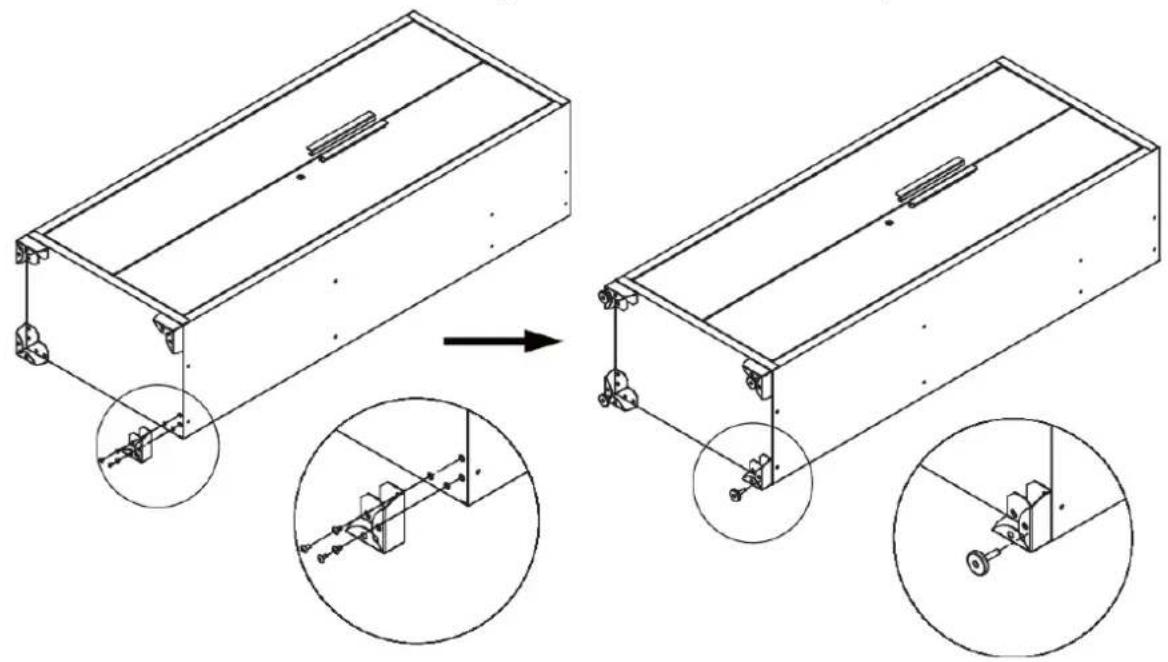

Installazione dei piedi

Posiziona con attenzione l'armadietto sul retro, quindi fissa i piedini di livellamento regolabili all'armadietto utilizzando sedici bulloni a testa piatta M6x12 con un cacciavite Philips.

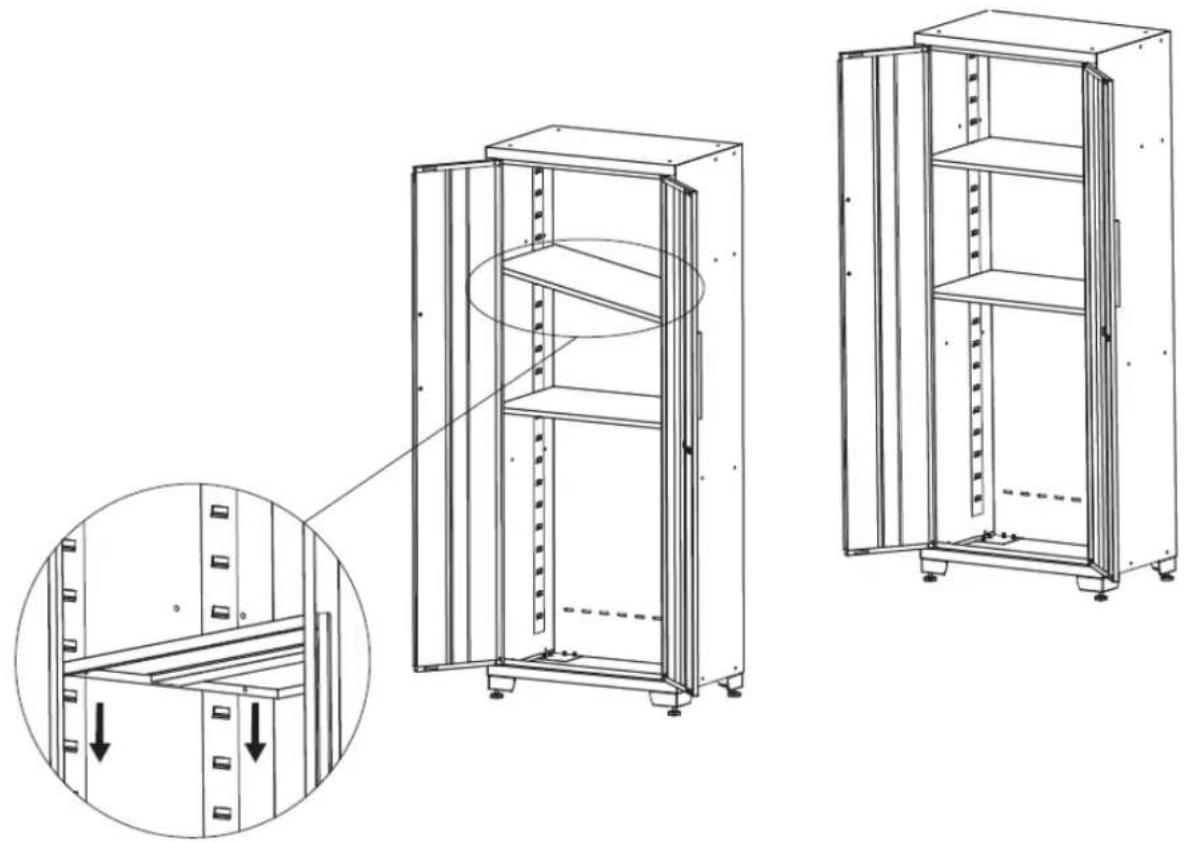

Installazione degli scaffali

Controllare la posizione necessaria, inserire con attenzione lo scaffale nello slot. Assicurati che lo scaffale sia stabile. NOTA: affinché la serratura funzioni, è necessario installare un ripiano centrale allo stesso livello della serratura sulla porta dell'armadio.

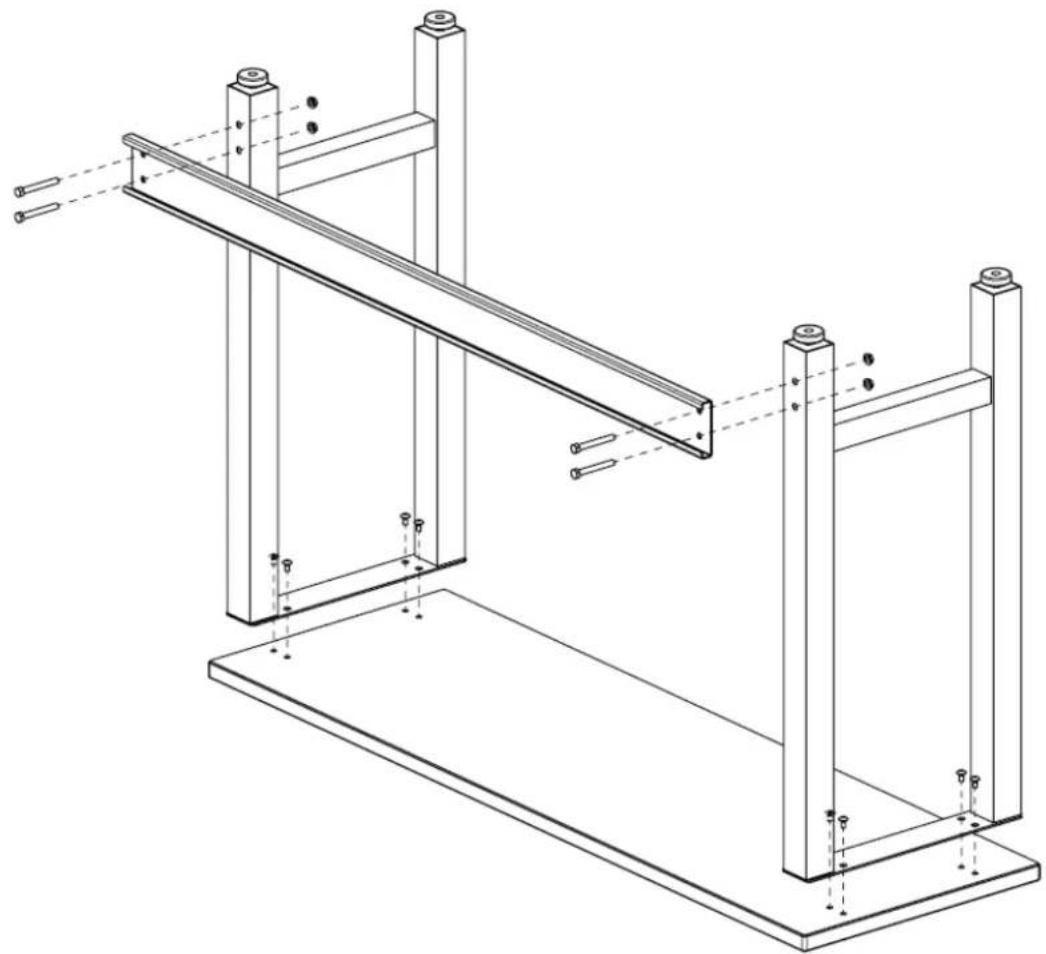

Installazione del banco da lavoro

1. Appoggiare il piano di lavoro su una superficie morbida, allineare i fori presenti sulle gambe con quelli presenti sul piano di lavoro. Utilizzare quattro bulloni M8x16 per collegarli insieme.
2. Utilizzare quattro bulloni esagonali M8x65 e quattro dadi M8 per fissare il supporto alle gambe.
3. Fissare tutti i bulloni e i dadi.
4. Alzati sul banco di lavoro per completare questo passaggio.

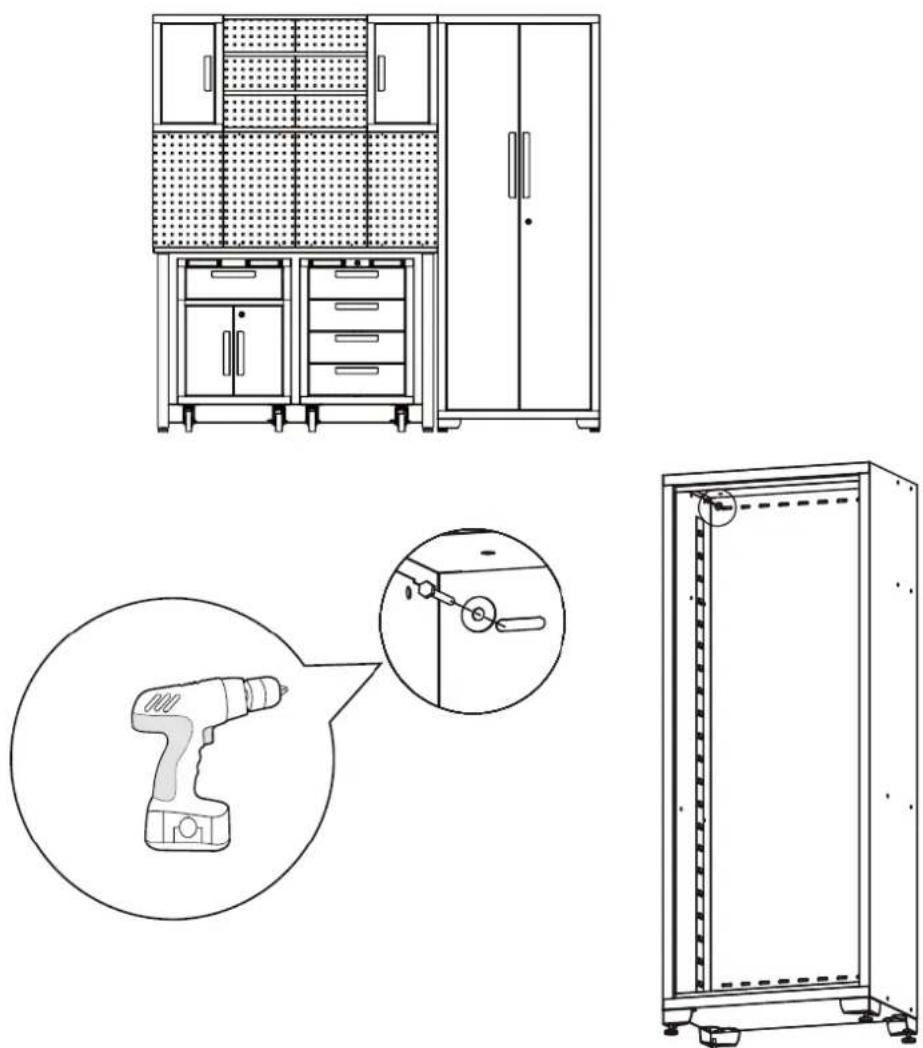

1. Pianificare la posizione degli armadi, posizionare il banco di lavoro.

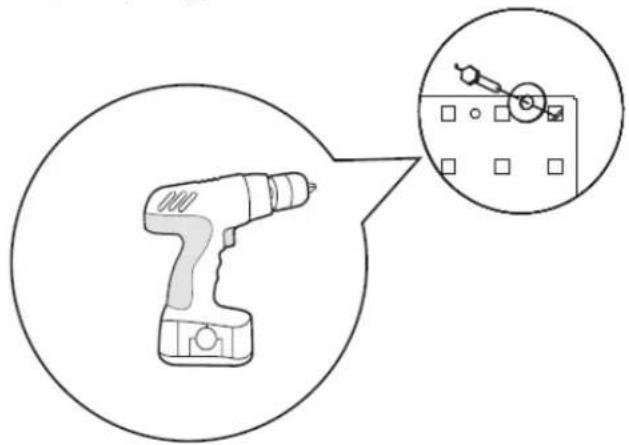

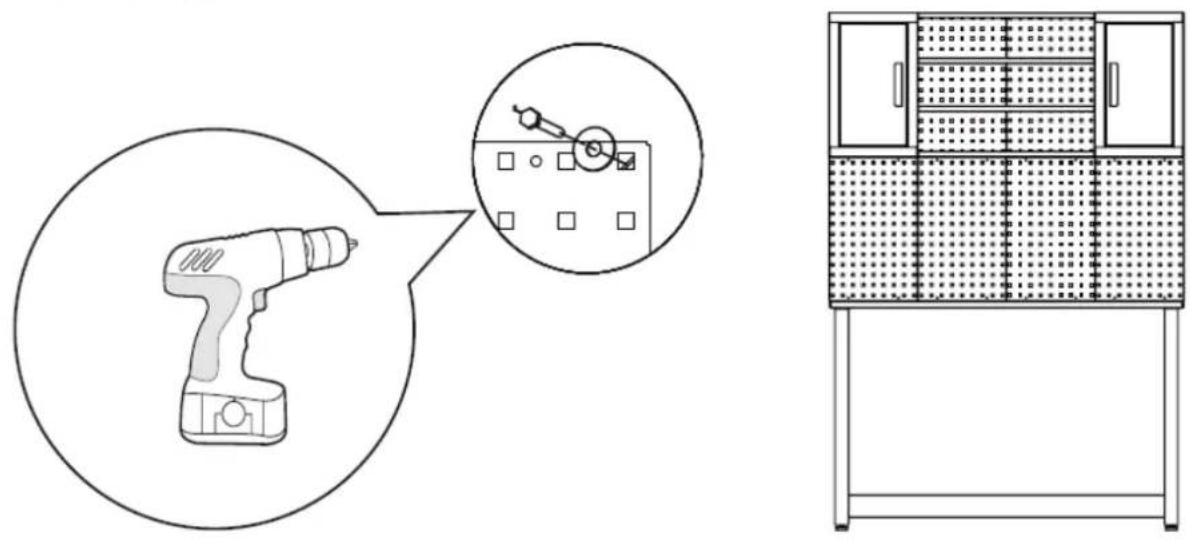

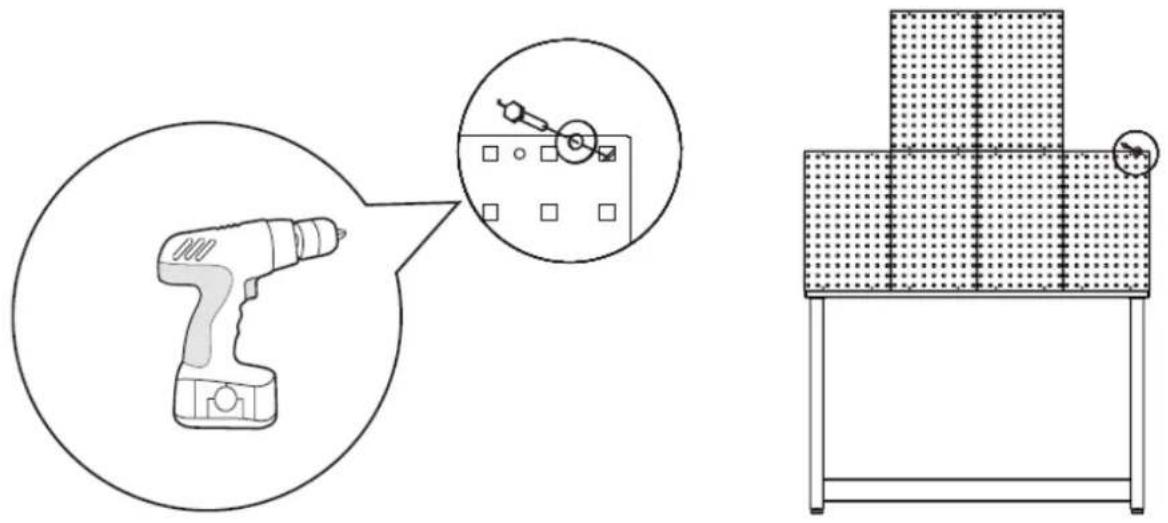

1. Allineare il pannello forato e avvitarli al muro.

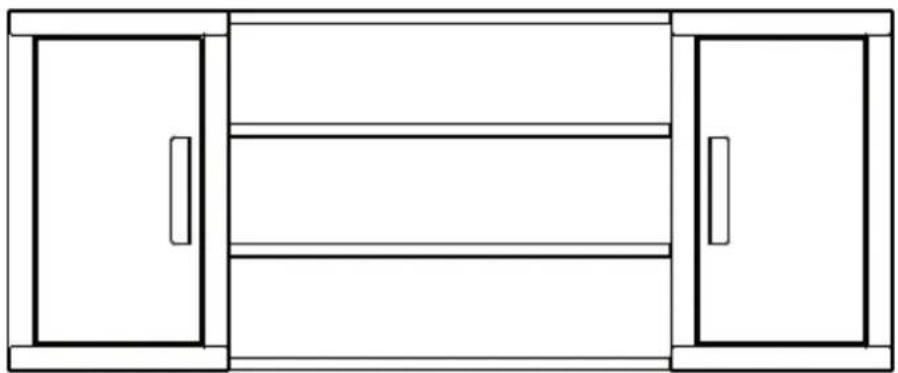

1. Collega i due pensili con gli scaffali.

1. Aprire la porta del pensile, collegare il gruppo del pensile al muro. Si consigliano due o più persone per questo passaggio.

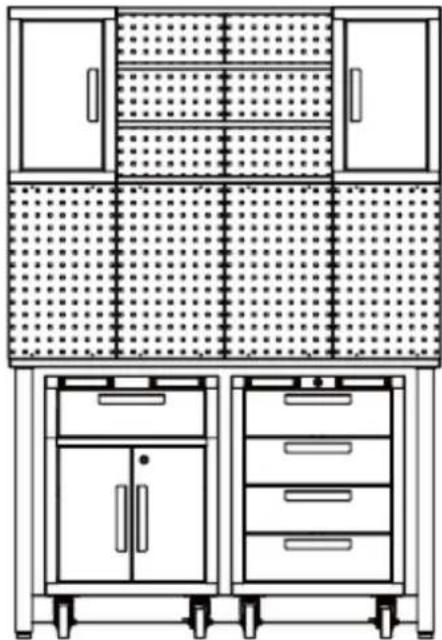

1. Arrotolare l'armadietto degli attrezzi sotto il banco da lavoro.

1. Appoggia l'armadietto al tavolo. Aprire la porta dell'armadietto e fissare saldamente l'armadietto alla parete per evitare che si ribalti.

L'installazione del set di armadietti da garage è terminata.

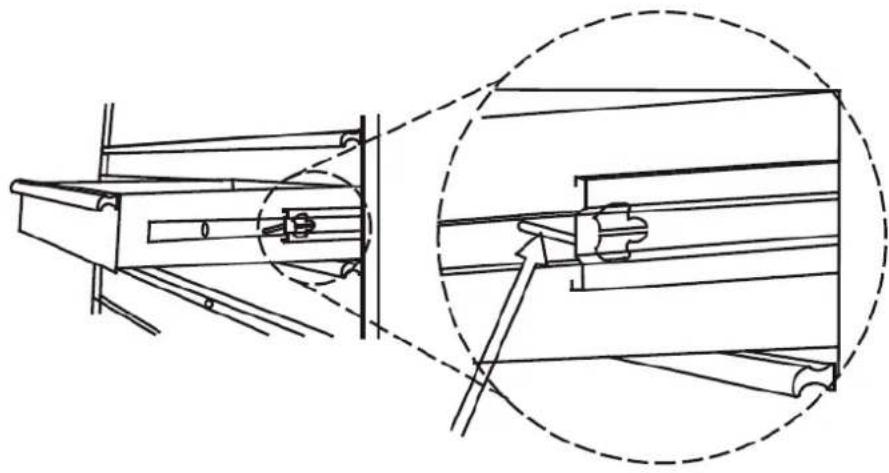

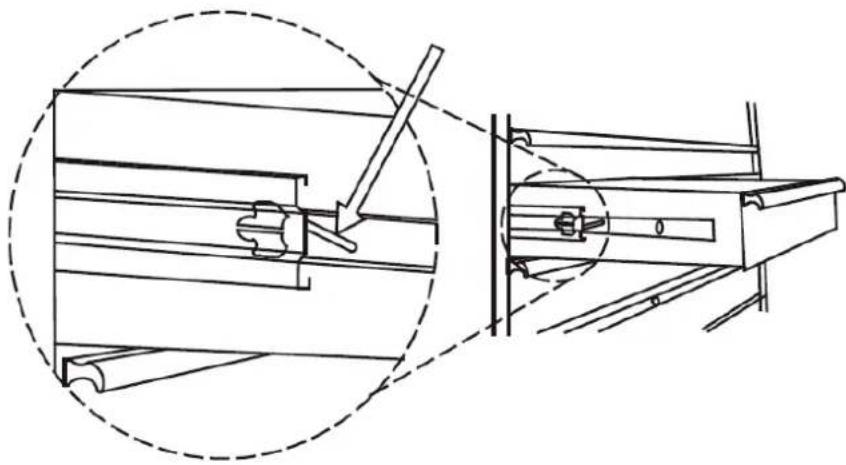

Rimozione del cassetto

Estrai il cassetto in modo che sia quasi completamente esteso. Spingere verso l'alto la leva di rilascio nera su un lato, mentre si tira verso il basso la leva di rilascio nera sull'altro lato. Tenendo le leve nelle posizioni come illustrato di seguito, tirare il cassetto verso l'esterno finché non viene rilasciato dalla guida del cassetto.

Spingi verso l'alto da un lato

Spingere verso il basso l'altro lato

3.2. Pulizia e manutenzione

a) Utilizzare solo detergenti non corrosivi per pulire la superficie.
b) Dopo aver pulito il dispositivo, tutte le parti devono essere asciugate completamente prima di riutilizzarlo.
c) Conservare l'unità in un luogo fresco e asciutto, privo di umidità e privo di esposizione diretta alla luce solare.
d) Non spruzzare il dispositivo con un getto d'acqua né immergerlo in acqua.
e) Il dispositivo deve essere regolarmente ispezionato per verificarne l'efficienza tecnica e individuare eventuali danni.
f) Per pulire bisogna usare un panno morbido e umido.
g) Non utilizzare oggetti appuntiti e/o metallici per la pulizia (ad esempio una spazzola metallica o una spatola metallica) perché potrebbero danneggiare il materiale superficiale dell'apparecchio.
h) Non pulire il dispositivo con sostanze acide, agenti di uso medico, diluenti, carburante, oli o altre sostanze chimiche perché potrebbero danneggiare il dispositivo.
i) Lubrificare le diapositive due volte l'anno con un lubrificante di qualità. Ciò è particolarmente necessario quando la temperatura scende, il che può rendere rigidi i cuscinetti.
