KÄYTTÖOHJE GTC-200G MSW

Tämä käyttöopas on käännetty konekääntäjän avulla. Olemme pyrkineet tarjoamaan mahdollisimman tarkan käännöksen. Automaattisten käännösten laatu ei kuitenkaan ole täydellinen, eikä sen ole tarkoitus korvata ihmisten tekemiä käännöksiä. Virallinen käyttöopas on englanninkielinen versio. Käännöksessä mahdollisesti esiintyvät ristiriitaisuudet tai erot viralliseen versioon eivät ole sitovia, eikä niillä ole oikeudellista vaikutusta ohjeiden noudattamisen tai täytäntöönpanon osalta. Jos jokin käyttöohjeen sisältämien tietojen tarkkuuteen liittyvä seikka askarruttaa sinua, käänny käyttöohjeiden virallisen englanninkielisen version puoleen.

Tekniset tiedot

Parametrin kuvaus Parametrin arvo
Tuotteen nimi	Työkalukaapisto
Malli	MSW-GTC-100L	MSW-GTC-200G
Kantavuus - kapasiteetti max. [kg]	200
Max. kantavuus hyllyä kohti [kg]	50
Mitat [leveys x syvyys x korkeus; mm]	1960 x 1900 x 490	470 x 1900 x 2070
Paino [kg]	118,3	129,4

1. Yleiskuvaus

Käyttöohje on suunniteltu auttamaan laitteen turvallisessa ja tarkoituksenmukaisessa käytössä. Tuote on suunniteltu ja valmistettu tiukkojen teknisten ohjeiden mukaisesti käyttäen uusinta teknologiaa ja komponentteja. Lisäksi se vastaa tiukimpia laatuvaatimuksia.

ÄLÄ KÄYTÄ LAITETTA, ELLET OLE LUKENUT JA SISÄISTÄNYT NÄITÄ KÄYTTÖOHJEITA PERUSTEELLISESTI.

Laitteen käyttöiän pidentämiseksi ja virheettömän toiminnan varmistamiseksi käytä laitetta tämän käyttöohjeen mukaisesti ja suorita tarvittavat huoltotoimenpiteet säännöllisesti. Näiden käyttöohjeiden sisältämät tekniset tiedot ja spesifikaatiot ovat ajan tasalla. Valmistaja pidättää oikeuden tehdä niihin laadun parantamiseen liittyviä muutoksia. Laite on suunniteltu siten, että melupäästöriskit ovat mahdollisimman pienet ottaen huomioon tekniikan kehitys ja melun vähentämismahdollisuudet.

Merkkien selitys

Lue ohjeet ennen käyttöä.

VAROITUS!, HUOMAUTUS! tai MUISTUTUS! Kyseiseen tilanteeseen sopiva. (yleinen varoitusmerkki)

HUOMIO! Käsien puristumisvaara!

Käytä vain sisätiloissa.

HUOM! Tämän käyttöohjeen piirustukset ovat vain havainnollistavia, ja ne voivat joiltakin osin poiketa todellisesta tuotteesta.

2. Käyttöturvallisuus

HUOMIO!

Lue kaikki turvallisuutta koskevat varoitukset ja kaikki ohjeet. Varoitusten noudattamatta jättäminen voi johtaa vakaviin vammahiin tai kuolemaan.

Varoituksissa ja ohjeissa käytetään termejä "laite" ja "tuote", joilla viitataan:

Työkalukaapisto

2.1. Turvallisuus työpaikalla

a) Varmista, että työskentelyalue on siisti ja hyvin valaistu. Sotkuinen tai huonosti valaistu työskentelyalue voi johtaa onnettomuuksiin. Pysy aina valppaana, tarkkaile laitteen toimintaa ja käytä tervettä järkeä työskennellessäsi laitteen kanssa.
b) Jos olet epävarma siitä, toimiiko tuote tarkoituksenmukaisesti, tai jos havaitset siinä vaurioita, ota yhteyttä valmistajan huoltoon.
c) Ainoastaan valmistajan huoltokeskus saa tehdä tuotteeseen korjauksia. Älä yritä tehdä korjauksia itse!
d) Tarkasta säännöllisesti turvatarrojen kunto. Jos tarrat ovat lukukelvottomia, ne on vaihdettava.
e) Pidä tämä käyttöohje tallessa myöhempää käyttöä varten. Jos tämä laite luovutetaan kolmannelle osapuolelle, käyttöohjeet on luovutettava sen mukana.
f) Säilytä pakkauselementit ja pienet kokoonpano-osat lasten ulottumattomissa.
g) Jos tätä laitetta käytetään yhdessä muiden laitteiden kanssa, on myös niiden käyttöohjeita noudatettava.

Muista! Kun käytät laitetta, suojaa lapsia ja muita sivullisia.

2.2. Henkilökohtainen turvallisuus

a) Laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käsiteltäväksi, joilla on rajoittunut toimintakyky tai joilla ei ole asianmukaista kokemusta ja/tai tietoa laitteen käytöstä, ellei heitä valvo heidän turvallisuudestaan vastaava henkilö tai ellei heitä ole opastettu laitteen käytössä.
b) Kun työskentelet laitteen kanssa, käytä tervettä järkeä ja pysy aina valppaana. Tilapäinen keskittymisen menetys laitteen käytön aikana voi johtaa vakaviin vammoihin.
c) Tämä laite ei ole leikkikalu. Lapsia on valvottava, jotteivat he leikkisi laitteen kanssa.

2.3. Laitteen turvallinen käyttö

a) Älä ylikuormita laitetta. Käytä vain kulloiseenkin toimenpiteeseen sopivia työkaluja. Sopivat laitteet ja työkalut varmistavat toimenpiteiden paremman ja turvallisemman suorittamisen.
b) Pidä laite teknisesti täydellisessä kunnossa. Tarkista ennen jokaista käyttökertaa, että laite ei ole vaurioitunut. Tarkista erityisesti laitteen liikkuvat osat halkeamien varalta. Tarkista myös kaikki muut seikat, jotka voisivat aiheuttaa ongelmia laitteen turvalliseen toimintaan. Jos havaïtset minkäänlaisia vaurioita, laite on luovutettava korjattavaksi ennen sen käyttöä.
c) Älä poista tehtaalla asennettuja suojuksia äläkä löysää ruuveja, jotta laite toimisi turvallisesti.
d) Kun kuljetat ja käsittelet laitetta varaston ja määränpään välillä, noudata kuljetusta koskevia työturvallisuusmääräyksiä, jotka ovat voimassa siinä maassa, jossa laitetta käytetään.
e) Puhdista laite säännöllisesti, jotta siihen ei kerry sitkeää likaa.
f) Älä tee muutoksia laitteeseen sen parametrien tai rakenteen muuttamiseksi.
g) Älä ylikuormita laitetta.

HUOMIO! Huolimatta laitteen turvallisesta rakenteesta, suojaominaisuuksista ja käyttäjää suojaavien lisäelementtien käytöstä, laitteen käyttöön sisältyy silti aina pieni onnettomuus- tai loukkaantumisriski. Pysy valppaana ja käytä tervettä järkeä laitetta käyttäessäsi.

3. Yleiset käyttöohjeet

Tuote on suunniteltu varastoimaan laitteita, työpajatyökaluja ja järjestämään työpaikkaa.

Tuote on tarkoitettu vain kotikäyttöön.

Käyttäjä on vastuussa kaikista vahingoista, jotka aiheutuvat laitteen virheellisestä käytöstä.

3.1. Laitteen kokoaminen

3.1.1. MSW-GTC-100L

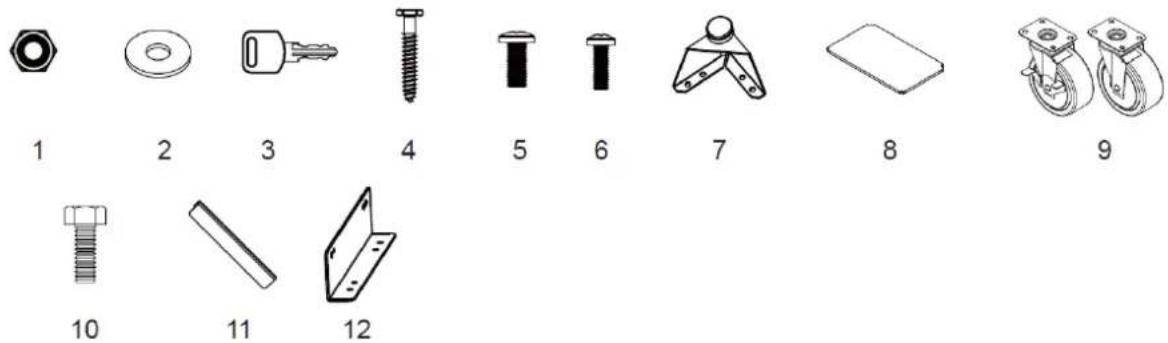

Mukana oleva laitteisto:

Järj . nro	KUVAUS	SEINÄKAAP PI x2	KAPPAL E x1	1- LAATIKKOKAAP PI x1	4- LAATIKK O R. KAAPPI x1	PEGBOAR D x 6	KIINNIK E x1
1	M6 kuusiolaippamutte ri	8 4 4 0	0 2
2	Tasainen aluslevy	4	4	2	0	4	0
3	Avain	0	2	2	2	0	0
4	M5 x 50 kuusiokierrepultti	4 4 2 0	4 0
5	M6 x 12 litteäpäinen pultti	8 16 20	0 0 4
6	M5 x 12 litteäpäinen pultti (ovessa)	2 4 6 8	0 0
7	Säädettävät tasausjalat	0 4 4 0	0 0
8	Hylly	0	3	1	0	0	0
9	Pyörät	0	0	0	4	0	0
10	M8 x 20 kuusiolaippapultti	0 0 0 16	0 0
11	Kahva	1	2	3	4	0	0

1 2 3 4 5 6 7 8 9 10 11 12

Hyödyllisiä työkaluja:

1	Jakoavain	4	Mittanauha	7	6 mm Phillips-ruuvimeisseli
2	Magneettinen tasonsäätö	5	Kulmaviivain	8	5 mm uraruuvimeisseli
3	Nasta Finder	6	Lyijykynä	9	Akkukäyttöinen porakone

Kaappi x 1
Seinäkaappi x 2
Hylly seinäkaappien liittämiseen x 4
1-laatikkoinen kaappi x1
4-laatikkoinen rullakaappi x1
työpöytä x1
Pegboard x6

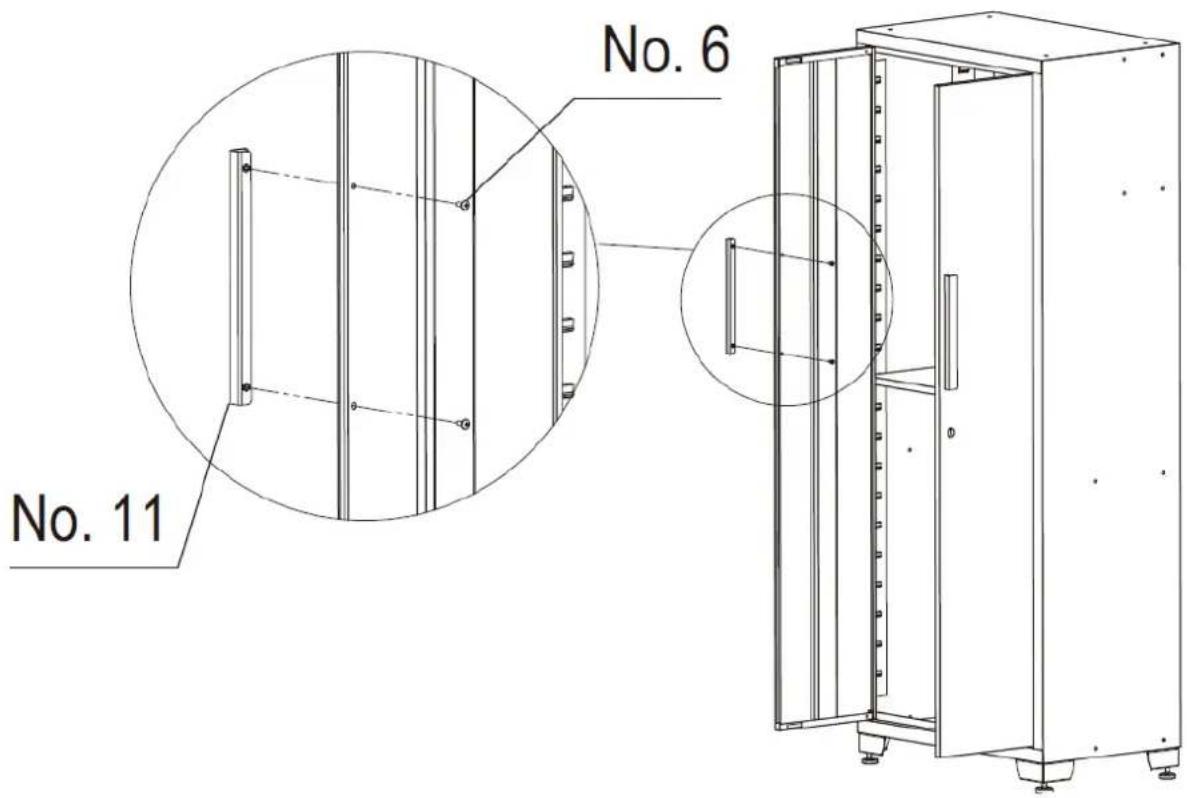

Kahvojen kokoonpano

Irrota laatikoiden tai ovien etuosan pultit ristipääruuvimeissellillä irrottaaksesi kahvan takana ja kiinnitä sitten kahva oven tai laatikon etuosaan kahdella M5x12 litteäpäisellä pultila. Toista sama kaikille oville ja laatikoille.

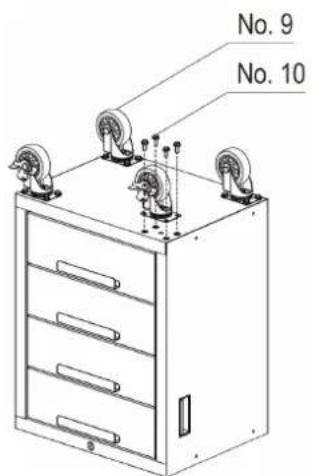

1. Lukitse kaikki pyörivän kaapin laatikot kunnolla.
2. Aseta pyörivä kaappi ylösalaisin. Käytä suojaukseen pakkausmateriaalia.
3. Asenna kaksi kääntyvää jarrullista pyörää rullakaapin etuosaan neljällä M8x20 mm pultilla per pyörä.
4. Asenna kaksi tavallista pyörää rullakaapin toiselle puolelle käyttämällä neljää M8x20 mm pulttia per pyörä.
5. Kiristä kaikki pultit jakoavaimella.
6. Palauta rullakaappi pystyasentoon.

Aseta kaappi varovasti selälleen ja kiinnitä sitten säädettävät tasausjalat kaappiin kuudellatoista M6x12 litteäpäisellä pultilla Philips-ruuvimeisselillä.

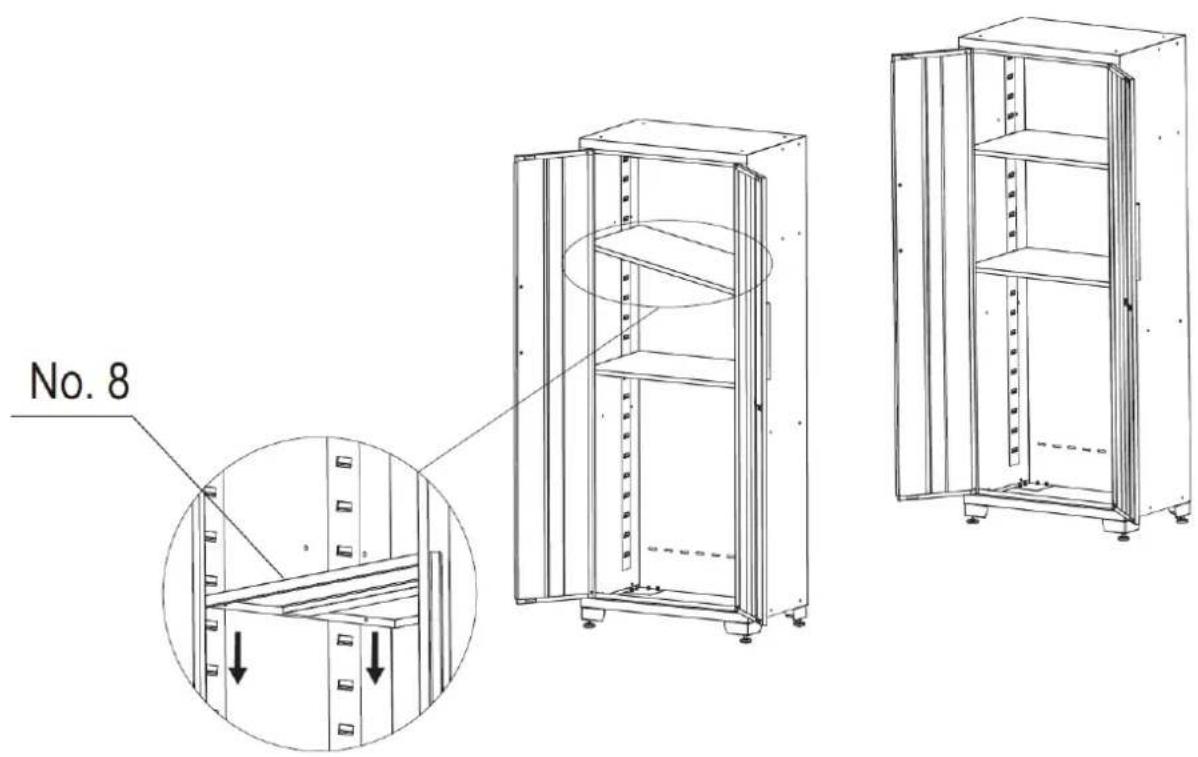

Tarkista sijainnin tarve, aseta hylly varovasti koloon. Varmista, että hylly on vakaa.

HUOMAA: Keskihylly on asennettava tasolle kaapin oven lukon kanssa, jotta lukko toimii.

No. 8

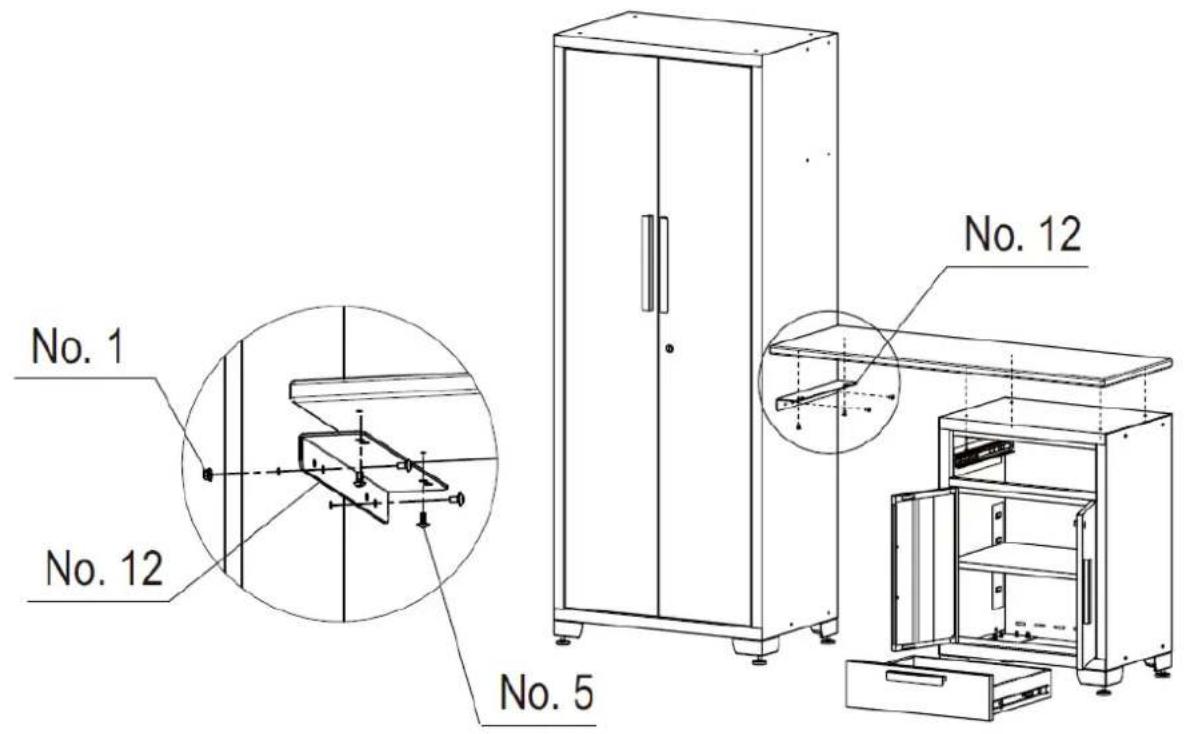

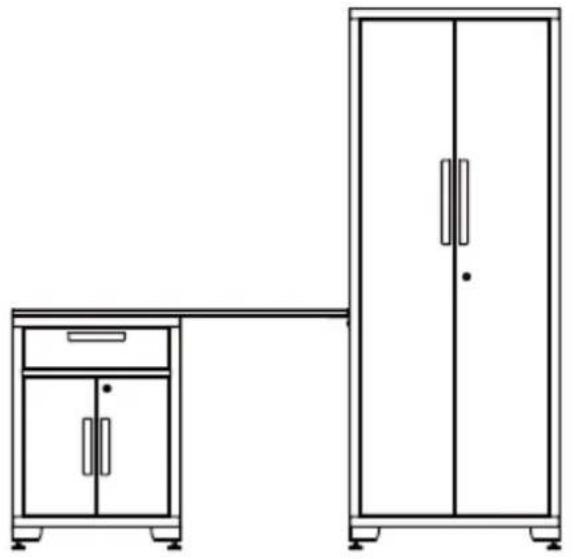

Työtason asennus

Avaa ovet tai poista laatikot varmistaaksesi, että sinulla on tarpeeksi tilaa työtason asentamiseen.

Aseta puinen työtaso varovasti kaappeihin ja kiinnitä se ruuvitaltalla tai akkuporakoneella ja neljällä ruuvilla kunkin alakaapin osapakkauksessa. Jos toisella puolella ei ole pohjakaappia, yhdistä työtaso kannakkeella kaapin sivuun neljällä ruuvilla ja kahdella mutterilla.

1. Suunnittele kaapien sijainti, aseta lokero ja 1-laatikkoinen kaappi.

1. Kohdista laudat ja ruuvaa ne seinään.

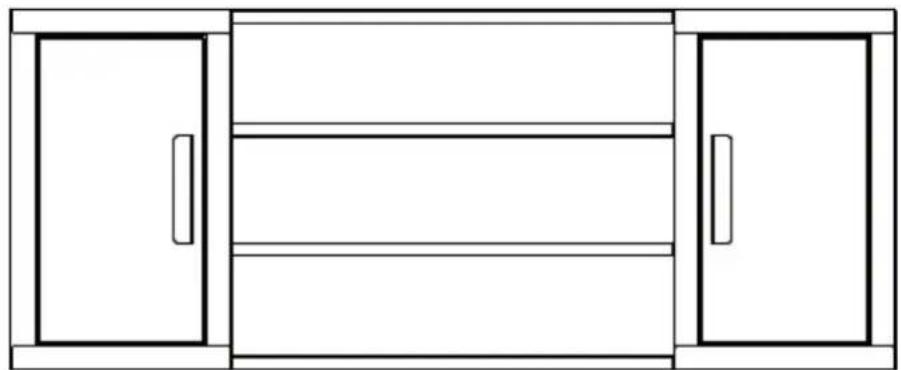

1. Yhdistä kaksi seinäkaappia hyllyihin.

1. Avaa seinäkaapin ovi, liitä seinäkaappikokoonpano seinään. Tätä vaihetta varten suositellaan kahta tai useampaa henkilöä.

1. Rullaa työkalukaappi työpöydän alle. Avaa kaapin ovi ja kiinnitä kaappi tukevasti seinään, jotta se ei pääse kaatumaan.

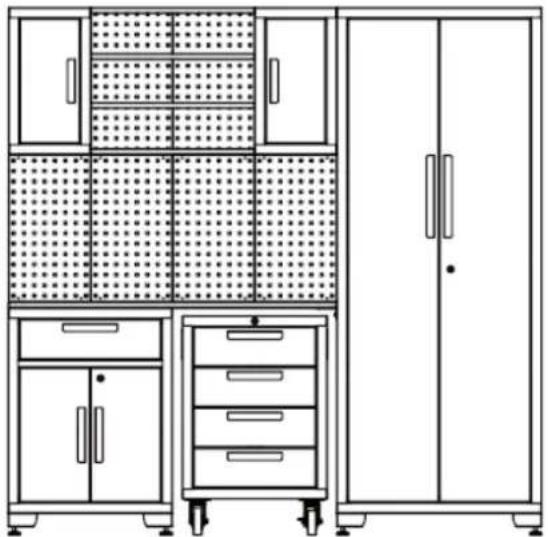

Kiinnitä kaikki pultit. Autotallin kaappisarjan asennus on valmis.

Laatikon irrotus

Laita laatikko ulos niin, että se on melkein kokonaan ulos vedetty. Työnnä ylös toisella puolella olevaa mustaa vapautusvipua ja vedä samalla alas toisella puolella olevaa mustaa vapautusvipua. Samalla kun pidät vipuja alla olevan kuvan mukaisesti, vedä laatikkoa ulospäin, kunnes se vapautuu laatikon liukukappaleesta.

Työnnä toinen puoli ylöspäin

Paina toinen puoli alas

3.1.2. MSW-GTC-200G

Mukana laitteisto

Järj . nro	KUVAUS	SEINÄKAAPP I x2	KAPPAL E x1	1- LAATIKK O R. KAAPPI x1	4- LAATIKK O R. KAAPPI x1	52IN TYÖPÖYT Ä x1	PEGBOAR D x 6
1	M6kuusiolaippamutter i	8x2 4 0 0 0 0
2	Tasainen aluslevy	4x2	4	0	0	0	4x6
3	Avain	0	2	2	2	0	0
4	M5 x 50kuusiokierrepultti	4x2 4 0 0 0 4x6
5	M6x 12litteäpäinen pultti	8x2 20 0 0 0 0
6	M5 x 12litteäpäinen pultti (ovessa)	2x2 4 6 8 0 0
7	Säädettävät tasausjalat	0 4 0 0 0 0
8	Hylly	0	3	1	0	0	0
9	Pyörät	0	0	4	4	0	0
10	M8 x 20kuusiolaippapultti	0 0 16 16 0 0
11	Tartu Kahva	0	0	2	2	0	0
12	M8 x 16litteäpäinen pultti	0 0 4 4 8 0
13	M8 x 65kuusiopultti	0 0 0 0 4 0
14	M8kuusiolaippamutter i	0 0 0 0 4 0

Hyödyllisiä työkaluja

1

2

3

4

5

6

7

8

9

1	Jakoavain	4	Mittanauha	7	6 mm Phillips-ruuvimeisseli
2	Magneettinen tasonsäätö	5	Kulmaviivain	8	5 mm uraruuvimeisseli
3	Nasta Finder	6	Lyijykynä	9	Akkukäyttöinen porakone

Kaappi x 1
Seinäkaappi x 2
Hylly seinäkaappien liittämiseen x 4
1-laatikkoinen rullakaappi x1
4-laatikkoinen rullakaappi x1
työpöytä x1
Pegboard x6

Kahvojen asennus

Irrota laatikoiden tai ovien etuosan pultit ristipääruuvimeissellillä irrottaaksesi kahvan takana ja kiinnitä sitten kahva oven tai laatikon etuosaan kahdella M5x12 litteäpäisellä pultilla. Toista sama kaikille oville ja laatikoille. Kiinnitä tartuntakahva kaappiin, kohdista reiät ja kiinnitä kahdella M8x16 litteäpäisellä pultilla.

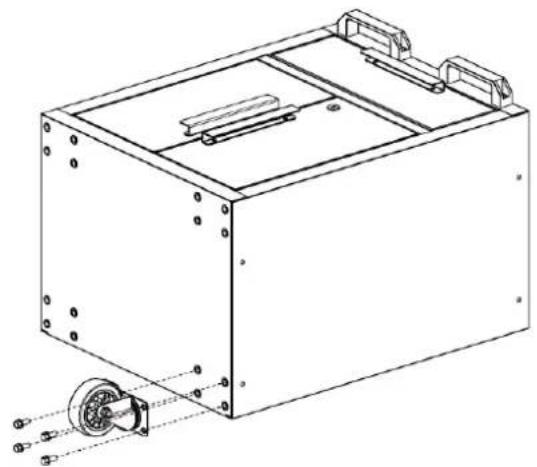

Aseta pyörivä kaappi pehmeälle alustalle. Käytä suojaukseen pakkausmateriaalia. Asenna neljä pyörää jokaiseen kaappiin kuudellatoista M8x20 kuusiolaippapultilla. Huomautus: Jarrullisten pyörien tulee olla kaapin etupuolella.

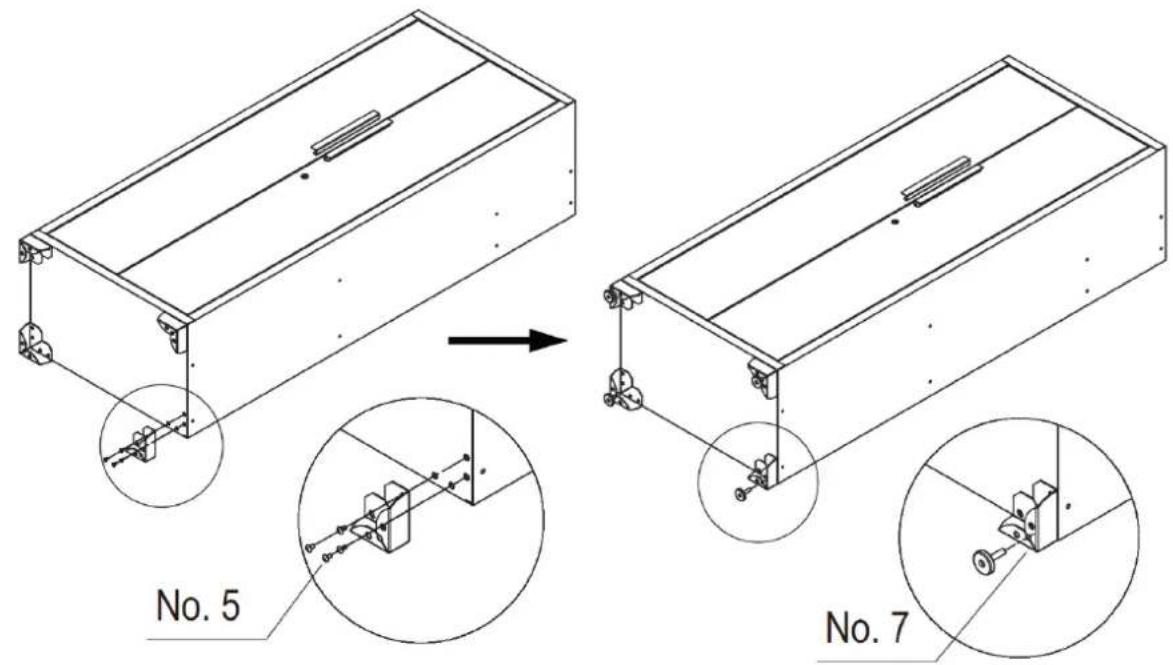

Aseta kaappi varovasti selälleen ja kiinnitä sitten säädettävät tasausjalat kaappiin kuudellatoista M6x12 litteäpäisellä pultilla Philips-ruuvimeisselillä.

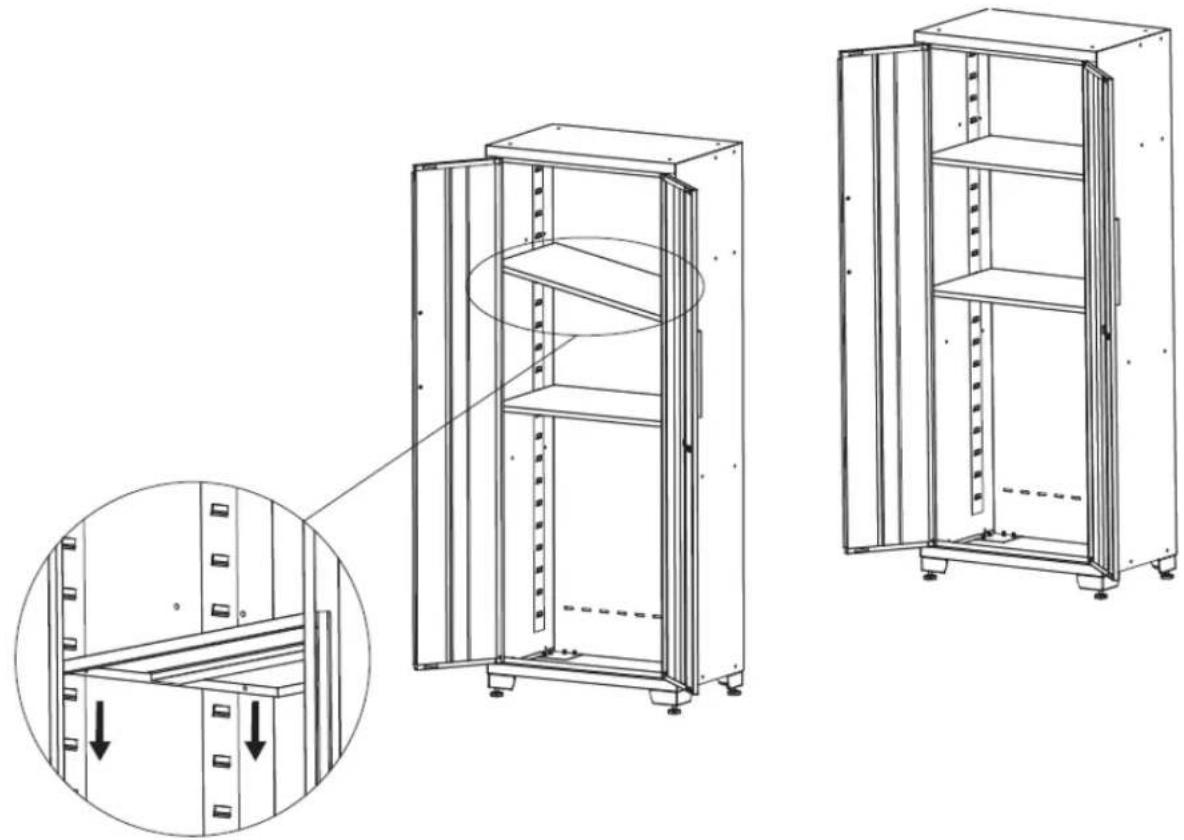

Tarkista sijainnin tarve, aseta hylly varovasti koloon. Varmista, että hylly on vakaa. HUOMAA: Keskihylly on asennettava tasolle kaapin oven lukon kanssa, jotta lukko toimii.

1. Aseta työtaso pehmeälle alustalle, kohdista jalkojen reiät työtason reikiin. Käytä neljää M8x16 pulttia niiden vhdistämiseen.
2. Käytä neljää M8x65 kuusiopulttia ja neljää M8-mutteria tuen kiinnittämiseen jalkoihin.
3. Kiristä kaikki pultit ja mutterit.
4. Viimeistele tämä vaihe nousemalla työpöytä.

1. Suunnittele kaapien sijainti, aseta työpöytä.

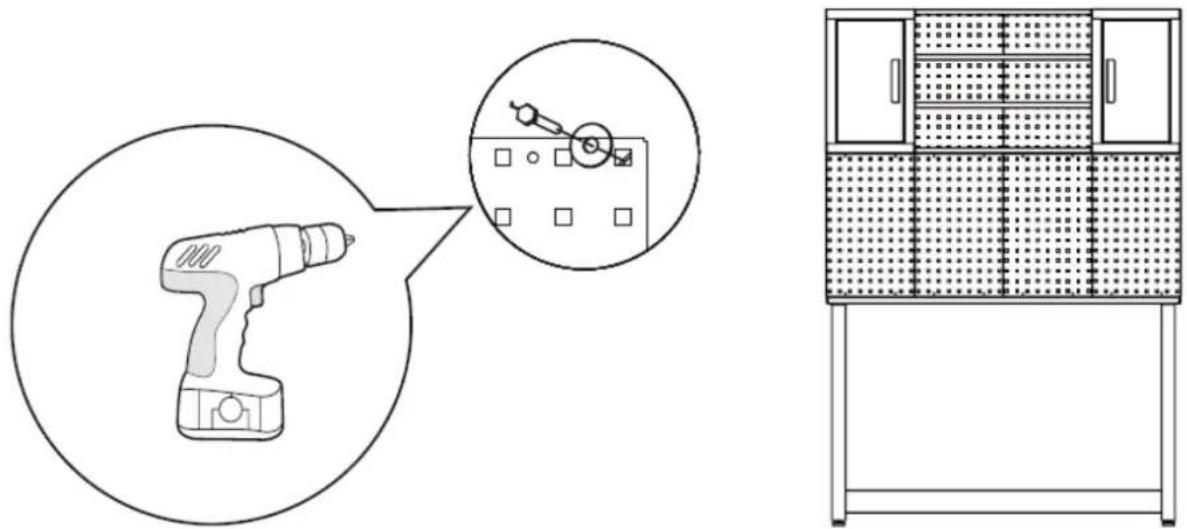

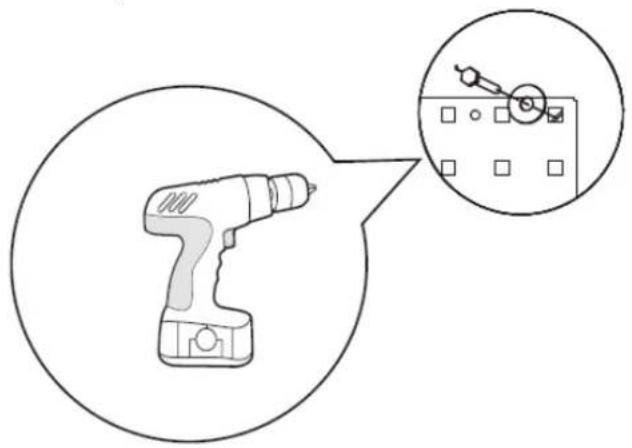

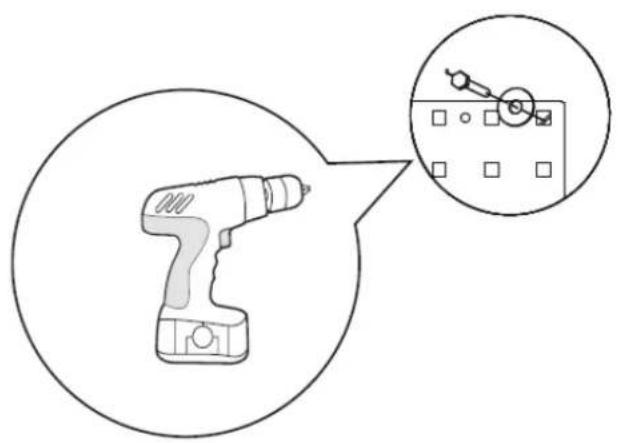

1. Kohdista laudat ja ruuvaa ne seinään.

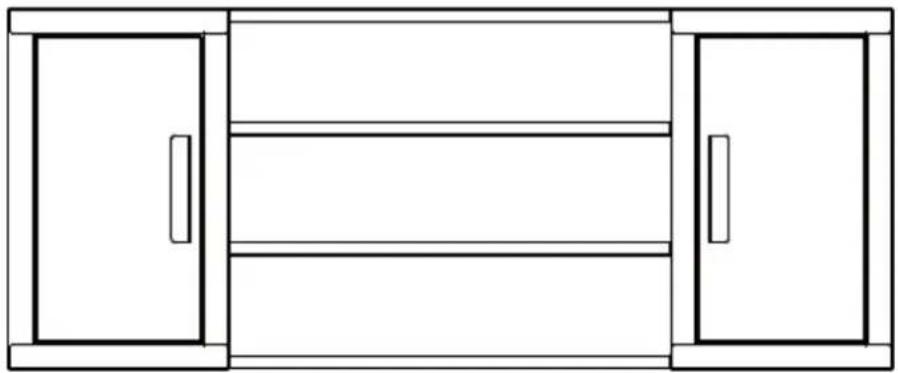

1. Yhdistä kaksi seinäkaappia hyllyihin.

1. Avaa seinäkaapin ovi, liitä seinäkaappikokoonpano seinään. Tätä vaihetta varten suositellaan kahta tai useampaa henkilöä.

1. Rullaa työkalukaappi työpöydän alle.

1. Nojaa kaappi pöytää vasten. Avaa kaapin ovi ja kiinnitä kaappi tukevasti seinään, jotta se ei pääse kaatumaan.

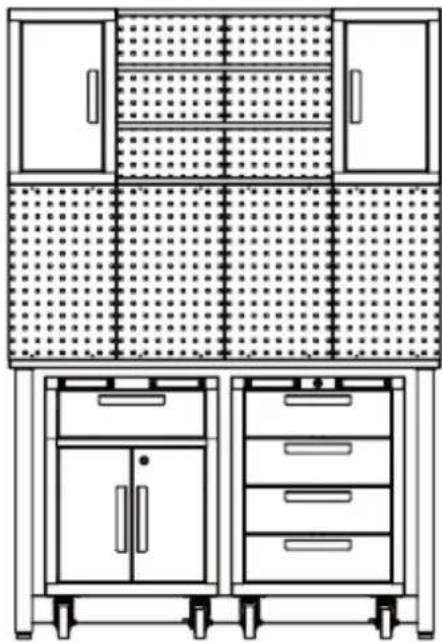

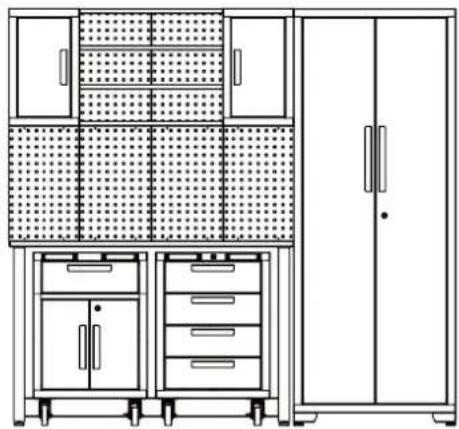

Autotallin kaappisarjan asennus on valmis.

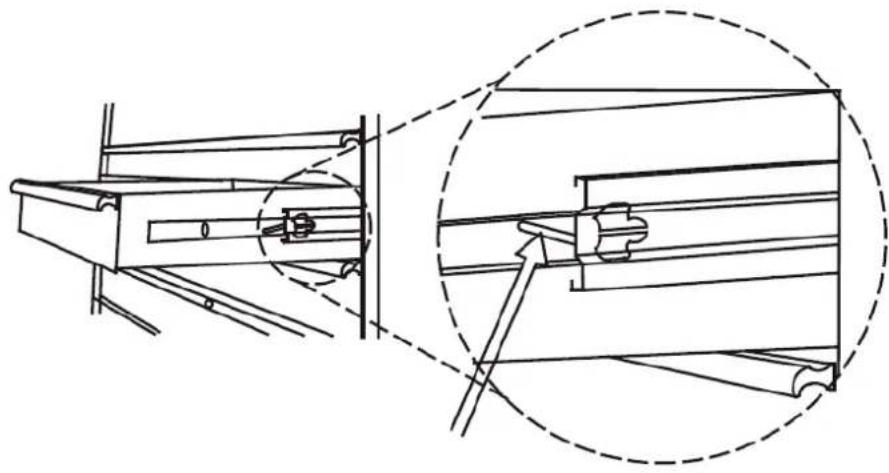

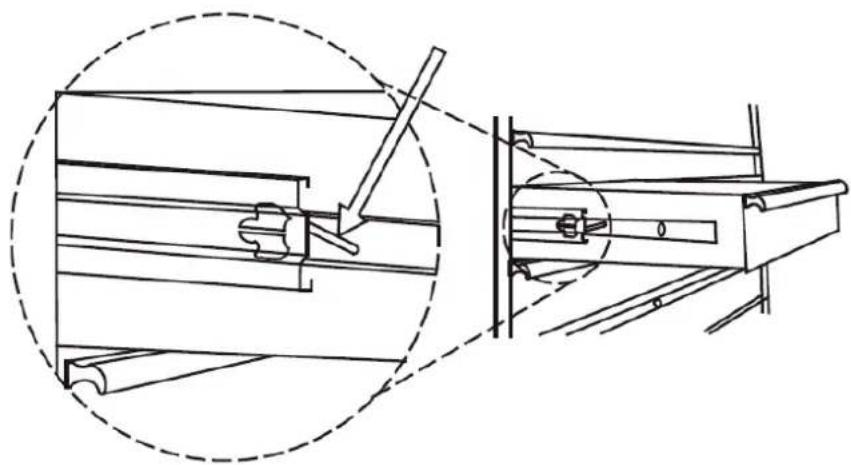

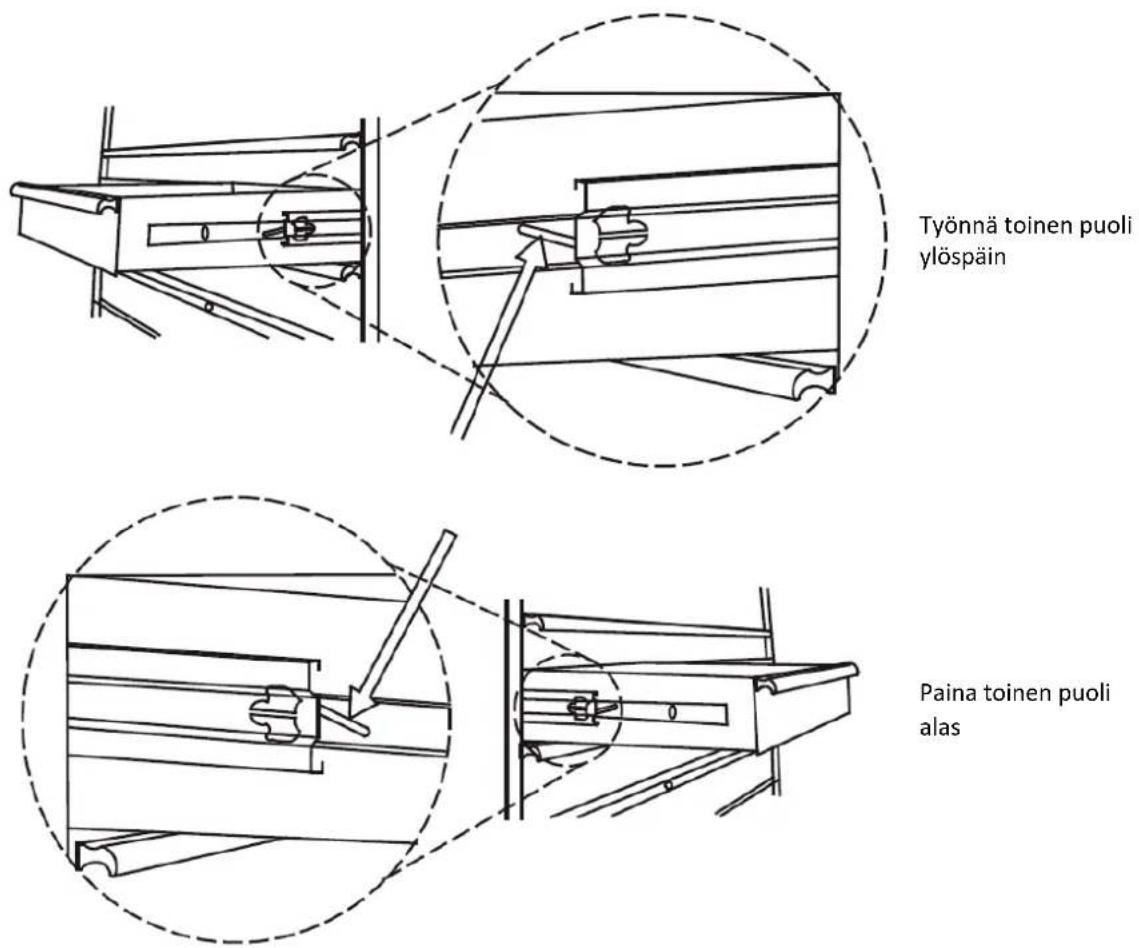

Laatikon irrotus

Laita laatikko ulos niin, että se on melkein kokonaan ulos vedetty. Työnnä ylös toisella puolella olevaa mustaa vapautusvipua ja vedä samalla alas toisella puolella olevaa mustaa vapautusvipua. Samalla kun pidät vipuja alla olevan kuvan mukaisesti, vedä laatikkoa ulospäin, kunnes se vapautuu laatikon liukukappaleesta.

Työnnä toinen puoli ylöspäin Paina toinen puoli alas

3.2. Puhdistaminen ja huolto

a) Käytä laitteen pintojen puhdistamiseen vain syövyttämättömiä puhdistusaineita.

b) Laitteen puhdistuksen jälkeen kaikki osat on kuivattava kokonaan ennen seuraavaa käyttökertaa.

c) Laite on säilytettävä kuivassa ja viileässä paikassa suojassa kosteudelta ja suoralta auringonvalolta.

d) Älä suihkuta laitetta vesisuihkulla tai upota sitä veteen.

e) Laite on tarkastettava säännöllisesti sen teknisen tehokkuuden ja mahdollisten vaurioiden havaitsemiseksi.

f) Käytä puhdistamiseen pehmeää ja kosteaa puhdistusliinaa.

g) Älä käytä puhdistukseen teräviä ja/tai metallisia esineitä (esim. teräsharjaa tai metallista lastaa), sillä ne voivat vahingoittaa laitteen pintamateriaalia.

h) Älä puhdista laitetta happamilla aineilla, lääkinnällisiin tarkoituksiin tarkoitetuilla aineilla, ohennusaineilla, polttoaineilla, öljyillä tai muilla kemiallisilla aineilla, sillä ne voivat vahingoittaa laitetta.

i) Voitele luistit kahdesti vuodessa laadukkaalla voiteluaineella. Tämä on erityisen tarpeen, kun lämpötila laskee, mikä voi aiheuttaa laakerien jäykkyyttä.
