BRUKSANVISNING GTC-200G MSW

3.2. Rengøring og vedligeholdelse

Denne bruksanvisningen er oversatt ved hjelp av maskinoversettelse. Det er gjort rimelige anstrengelser for å gi en nøyaktig oversettelse, men ingen automatisk oversettelse er perfekt, og det er heller ikke meningen at den skal erstatte menneskelige oversettere. Den offisielle bruksanvisningen er den engelske versjonen. Eventuelle uoverensstemmelser eller forskjeller i oversettelsen er ikke bindende og har ingen juridisk virkning med hensyn til overholdelse eller håndhevelse. Hvis det oppstår spørsmål knyttet til nøyaktigheten av informasjonen i brukerhåndboken, henvises det til den engelske versjonen av innholdet, som er den offisielle versjonen.

Tekniske data

Beskrivelse av parameter Parameterverdi
Produktnavn	Verktøyskap
Modell	MSW-GTC-100L	MSW-GTC-200G
Lastekapasitet - kapasitet maks. [kg]	200
Maks. lastekapasitet per hylle [kg]	50
Mål [bredde x dybde x høyde; mm].	1960 x 1900 x 490	470 x 1900 x 2070
Vekt [kg]	118.3	129.4

1. Generell beskrivelse

Bruksanvisningen er utformet for å hjelpe deg med sikker og problemfri bruk av apparatet. Produktet er designet og produsert i henhold til strenge tekniske retningslinjer, med bruk av toppmoderne teknologi og komponenter. I tillegg produseres den i samsvar med de strengeste kvalitetsstandardene.

IKKE BRUK APPARATET MED MINDRE DU HAR LEST OG FORSTÄTT DENNE BRUKSANVISNINGEN GRUNDIG.

For å forlenge apparatets levetid og sikre problemfri drift må det brukes i samsvar med denne bruksanvisningen og vedlikeholdes regelmessig. De tekniske dataene og spesifikasjonene i denne brukerhåndboken er oppdaterte. Produsenten forbeholder seg retten til å gjøre endringer i forbindelse med kvalitetsforbedringer. Enheten er utformet for å redusere risikoen for støyutslipp til et minimum, og tar hensyn til den teknologiske utviklingen og mulighetene for støyreduksjon.

Legende

Les instruksjonene før bruk.

ADVARSEL! eller FORSIKTIG! eller HUSK! Gjelder for den aktuelle situasjonen. (generelt adverselsskilt)

OBS! Fare for knusing av hender!

Skal kun brukes innendørs.

OBS! Tegningene i denne håndboken er kun ment som illustrasjoner, og enkelte detaljer kan avvike fra det faktiske produktet.

2. Sikkerhet ved bruk

OBS!

Les alle sikkerhetsinstruksjoner og alle bruksanvisninger. Unnlatelse av å følge

advarslene og instruksjonene kan føre til alvorlige personskader eller dødsfall.

Begrepene "enhet" eller "produkt" brukes i advarslene og instruksjonene for å referere til: Verktøyskap

2.1. Sikkerhet på arbeidsplassen

a) Sørg for at arbeidsplassen er ren og godt opplyst. En rotete eller dårlig opplyst arbeidsplass kan føre til ulykker. Prøv å tenke fremover, observer hva som skjer og bruk sunn fornuft når du arbeider med apparatet.
b) Hvis du er usikker på om produktet fungerer som det skal, eller hvis du oppdager skader, må du kontakte produsentens servicesenter.
c) Kun produsentens servicesenter kan utføre reparasjoner på produktet. Ikke forsøk å utføre reparasjoner selv!
d) Kontroller regelmessig at sikkerhetsetikettene er i god stand. Hvis etikettene er uleselige, må de byttes ut.
e) Ta vare på denne håndboken for fremtidig bruk. Hvis dette apparatet gis videre til en tredjepart, må bruksanvisningen følge med.
f) Oppbevar emballasjedeler og små monteringsdeler på et sted som er utilgjengelig for barn.
g) Hvis dette apparatet brukes sammen med annet utstyr, skal de øvrige bruksanvisningene også følges.

Husk! Beskytt barn og andre tilskuere när du bruker apparatet.

2.2. Personlig sikkerhet

a) Apparatet er ikke konstruert for å håndteres av personer (inkludert barn) med begrensede mentale og sensoriske funksjoner eller personer som mangler relevant erfaring og/eller kunnskap, med mindre de er under oppsyn av en person som er ansvarlig for deres sikkerhet, eller de har fått instruksjoner om hvordan apparatet skal brukes.
b) Bruk sunn fornuft og vær oppmerksom når du arbeider med apparatet. Midlertidig tap av konsentrasjon under bruk av apparatet kan føre til alvorlige personskader.
c) Apparatet er ikke et leketøy. Barn må være under oppsyn for å sikre at de ikke leker med apparatet.

2.3. Sikker bruk av utstyret

a) Ikke overbelast enheten. Bruk riktig verktøy til den aktuelle oppgaven. En korrekt valgt enhet vil utføre oppgaven den er designet for på en bedre og sikrere måte.
b) Hold enheten i perfekt teknisk stand. Før hver bruk må du kontrollere at det ikke er generelle skader, spesielt at det ikke er sprekker i bevegelige deler eller elementer, og at det ikke er andre forhold som kan påvirke sikker bruk av enheten. Hvis du oppdager skader, må du levere enheten til reparasjon før bruk.
c) For å sikre at enheten fungerer som den skal, må du ikke fjerne de fabrikkmonterte beskyttelsene eller løsne skruene.
d) Ved transport og håndtering av enheten mellom lageret og bestemmelsesstedet må du følge de helse- og sikkerhetsprinsippene for manuell transport som gjelder i landet der enheten skal brukes.
e) Rengjør enheten regelmessig for å unngå at det samler seg fastgrodd smuss.
f) Det er forbudt å gjøre inngrep i apparatets struktur for å endre dets parametere eller konstruksjon.
g) Ikke overbelast enheten.

OBS! Til tross for apparatets sikre utforming og beskyttelsesfunksjoner, og til tross for bruk av ekstra elementer som beskytter operatøren, er det fortsatt en liten risiko for ulykker eller skader ved bruk av apparatet. Vær på vakt og bruk sunn fornuft når du bruker enheten.

3. Retningslinjer for bruk

Produktet er designet for å lagre utstyr, verkstedverktøy og organisere arbeidsplassen.

Brukeren er ansvarlig for skader som oppstår som følge av utilsiktet bruk av apparatet.

3.1. Montering av enheten

3.1.1. MSW-GTC-100L

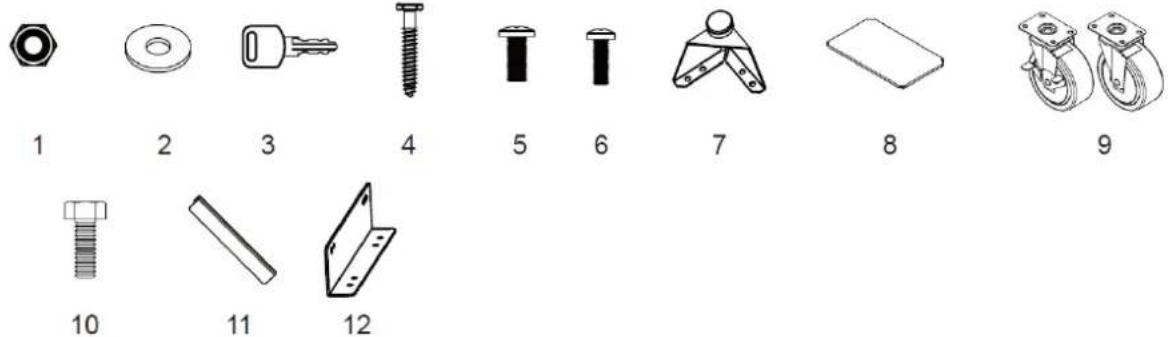

Maskinvare inkludert:

Nr.	BESKRIVELSE	VEGGSKAP x2	SKÅP x1	1- SKUFFSKAP x1	4- SKUFFERS R. SKAP x1	PEGBOARD x 6	BRAKETT x1
1	M6 sekskantflensmutter	8 4 4	0 0 2
2	Flat skive	4	4	2	0	4	0
3	Nøkkel	0	2	2	2	0	0
4	M5 x 50 sekskantborebolt	4 4 2	0 4 0
5	M6 x 12 flathodebolt	8 16 2	0 0 0 4
6	M5 x 12 flathodebolt (på døren)	2 4 6	8 0 0
7	Justerbare nivelleringsføtter	0 4 4	0 0 0
8	Hylle	0	3	1	0	0	0
9	Hjul	0	0	0	4	0	0
10	M8 x 20 sekskantflensbolt	0 0 0	16 0 0
11	Håndtak	1	2	3	4	0	0

1 2 3 4 5 6 7 8 9 10 11 12

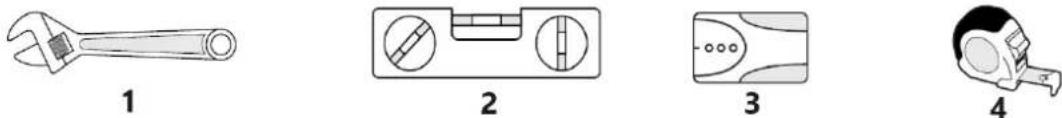

Nyttige verktøy:

Skap x 1
Veggskap x 2
Hylle for å koble til veggskap x 4
1-skuff skap x1
4-skuffers rulleskap x1
arbeidsbenk x1
Pinnebrett x6

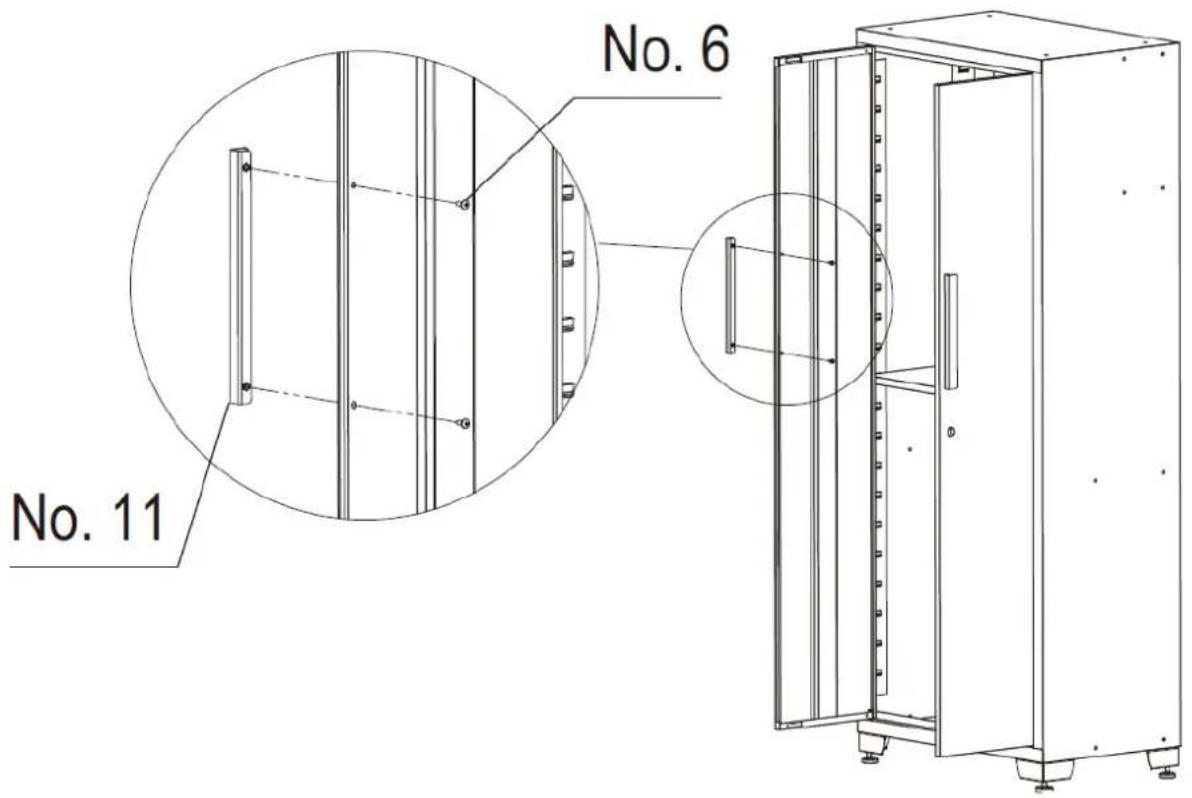

Håndtak Montering

Skru løs boltene på forsiden av skuffene eller dørene ved å bruke en stjerneskrutrekker for å fjerne håndtaket på baksiden av den, og fest deretter håndtaket til fronten av døren eller skuffen med to M5x12 flathodebolter. Gjenta for alle dørene og skuffene.

1. Lås alle skuffene på rulleskapet sikkert.
2. Legg rulleskapet opp ned. Bruk emballasjematerialet til beskyttelse.

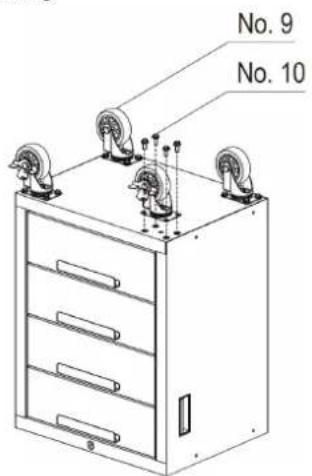

3. Monter de to svingbare hjulene med brems foran på rulleskapet med fire M8x20 mm bolter per hjul.
4. Monter de to vanlige hjulene på den andre siden av rulleskapet med fire M8x20 mm bolter per hjul.
5. Stram alle bolter med en skiftenøkkel.
6. Sett rulleskapet tilbake til oppreist stilling.

Sett skapet forsiktig på ryggen, og fest deretter de justerbare nivelleringsføttene til skapet med seksten M6x12 flathodebolter med en Philips-skrutrekker.

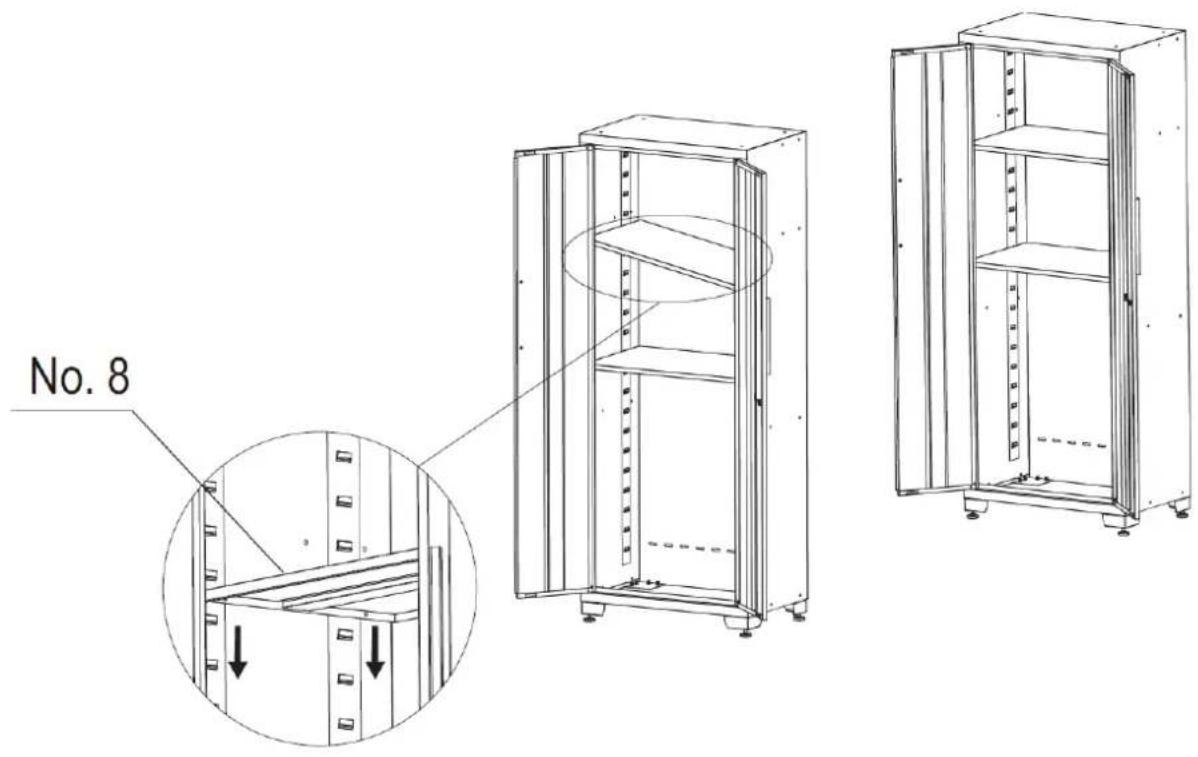

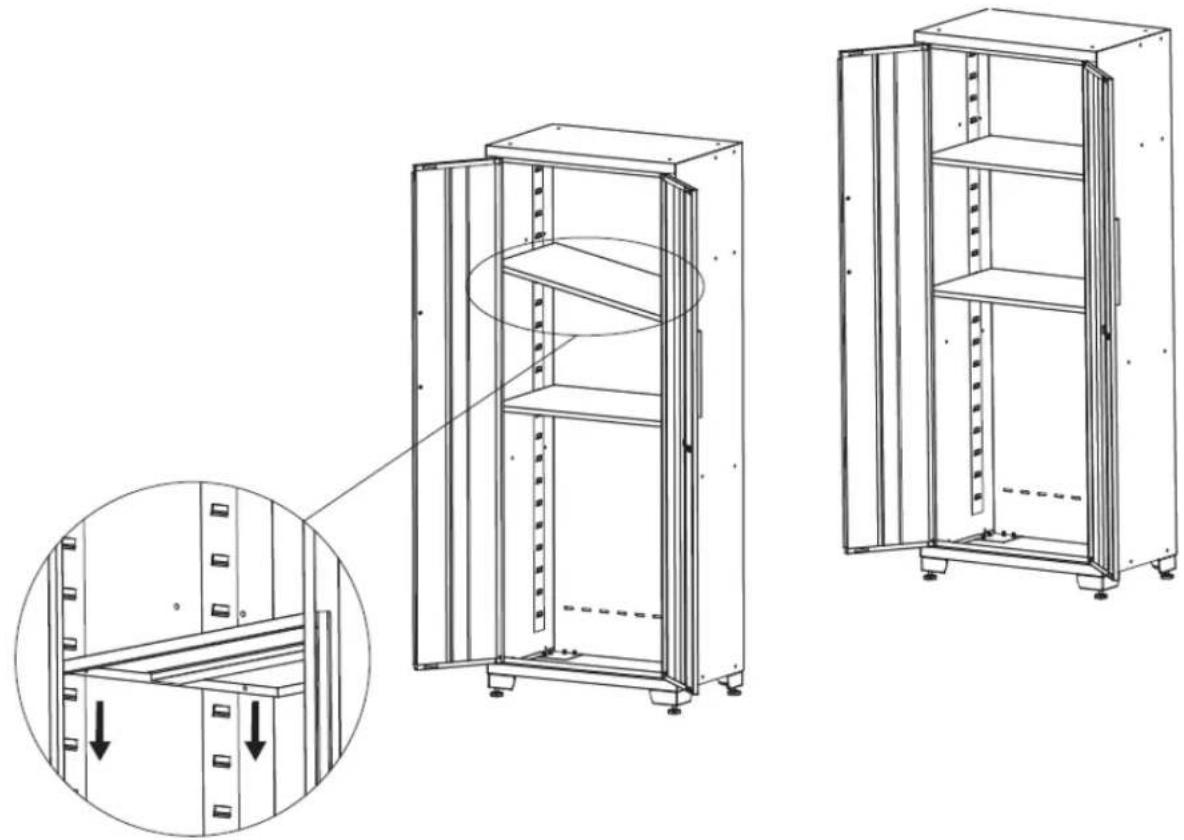

Sjekk plasseringsbehovet, sett hyllen forsiktig inn i sporet. Sørg for at hyllen er stabil. MERK: En senterhylle må installeres i nivå med låsen på skapdøren for at låsen skal fungere.

No. 8

Åpne dørene eller fjern skuffene for å sikre at du har nok plass til å montere benkeplaten.

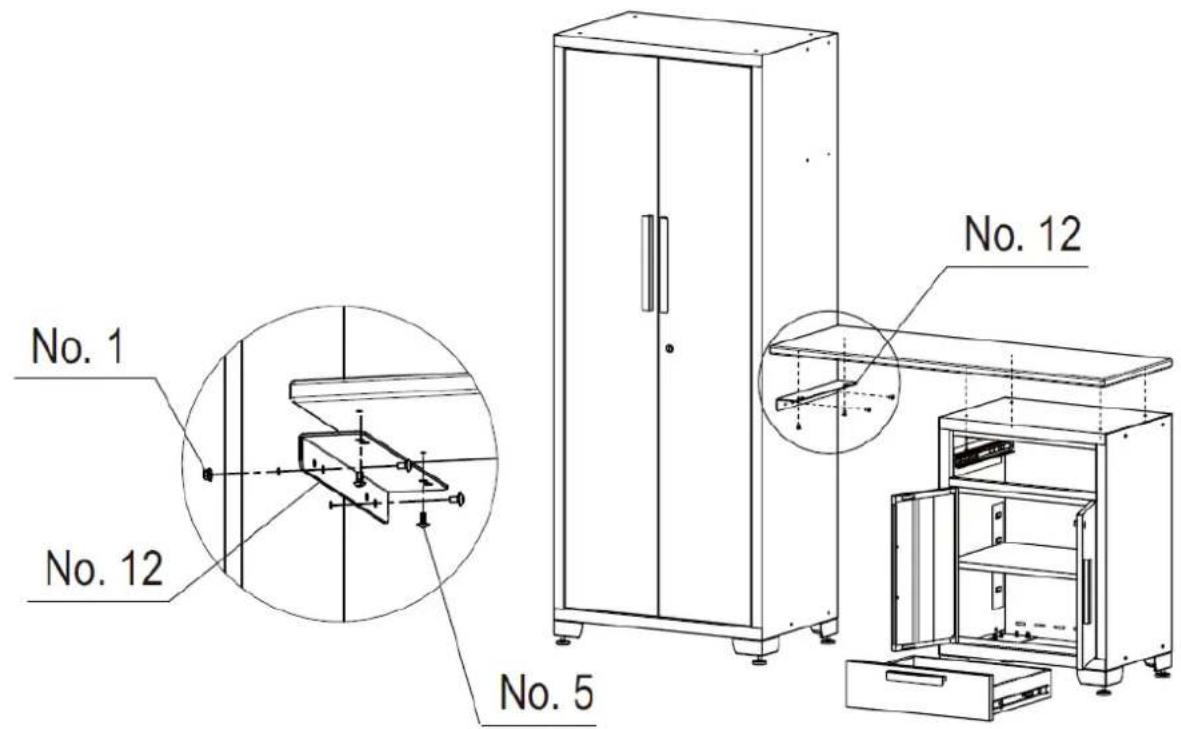

Plasser benkeplaten forsiktig på skapene og fest den med skrutrekker eller batteridrevet drill og fire skruer i delepakken til hvert underskap. Hvis det ikke er underskap på den ene siden, kobler du benkeplaten med en brakett til siden av skapet med fire skruer og to muttere.

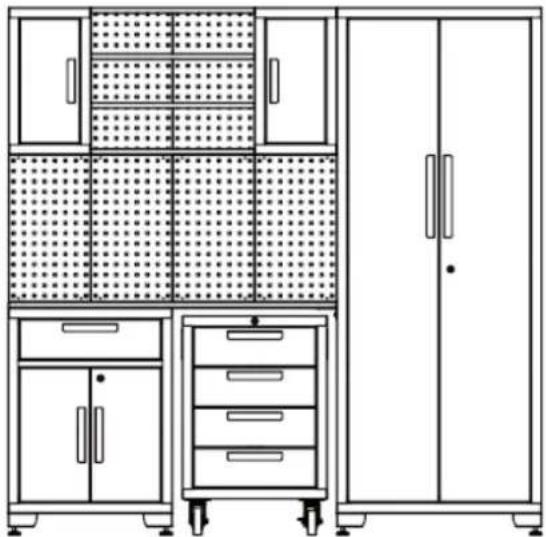

1. Planlegg plasseringen av skapene, plasser skapet og 1-skuffsskapet.

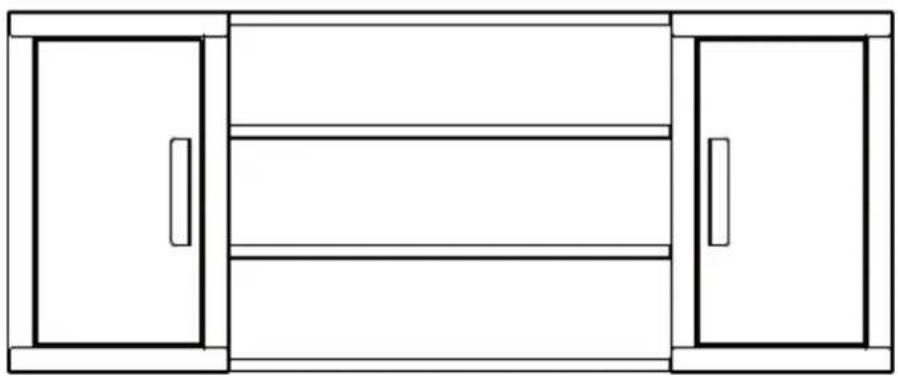

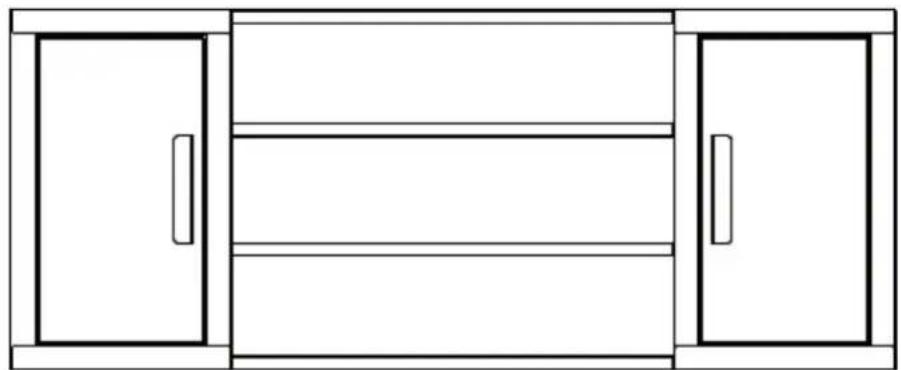

1. Koble de to overskapene med hyllene.

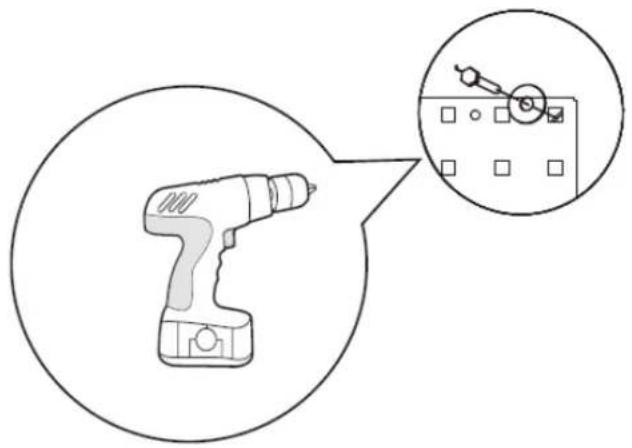

1. Åpne døren til veggskapet, koble veggskapenheten til veggen. To eller flere personer anbefales for dette trinnet.

1. Rull verktøyskapet under arbeidsbenken. Åpne døren til skapet og fest skapet sikkert på veggen for å forhindre at det velter.

Fest alle boltene. Installasjonen av garasjeskapsettet er ferdig.

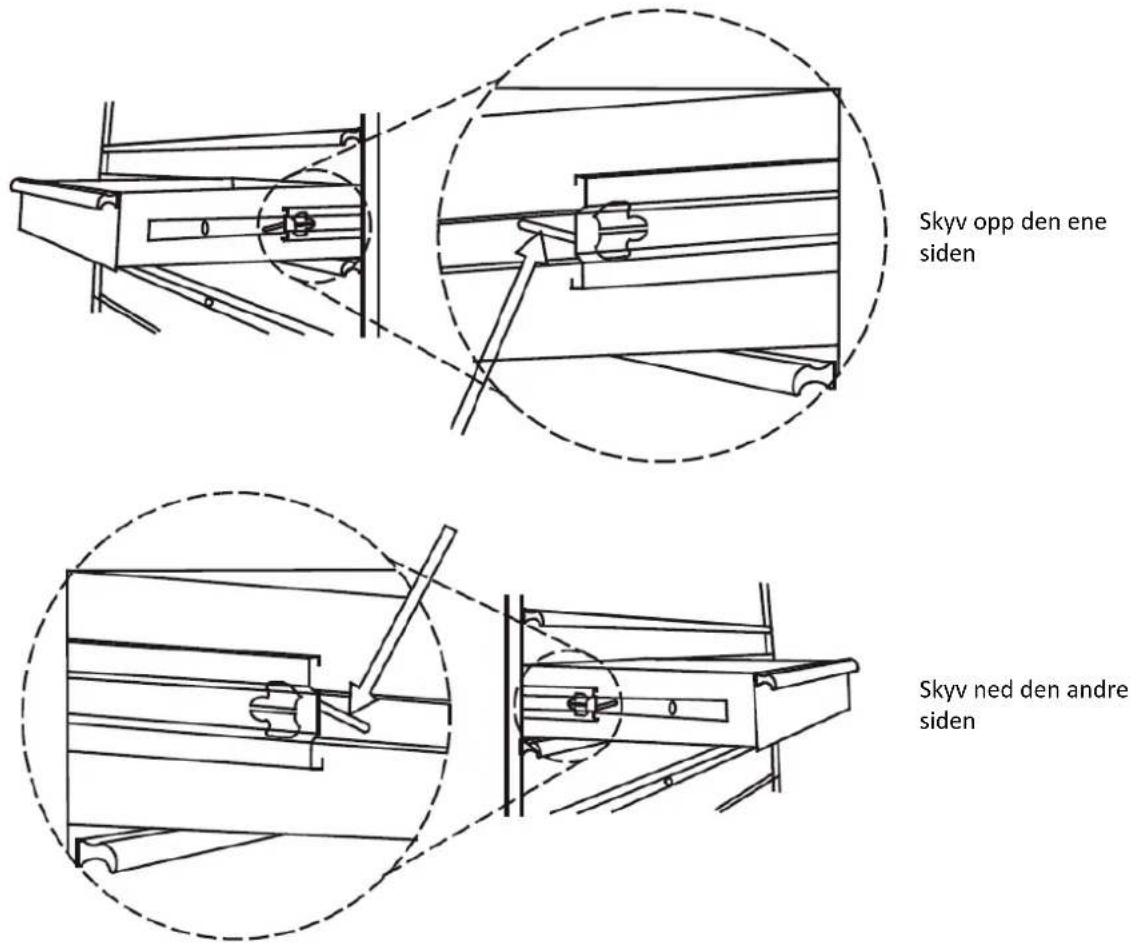

Fjerning av skuff

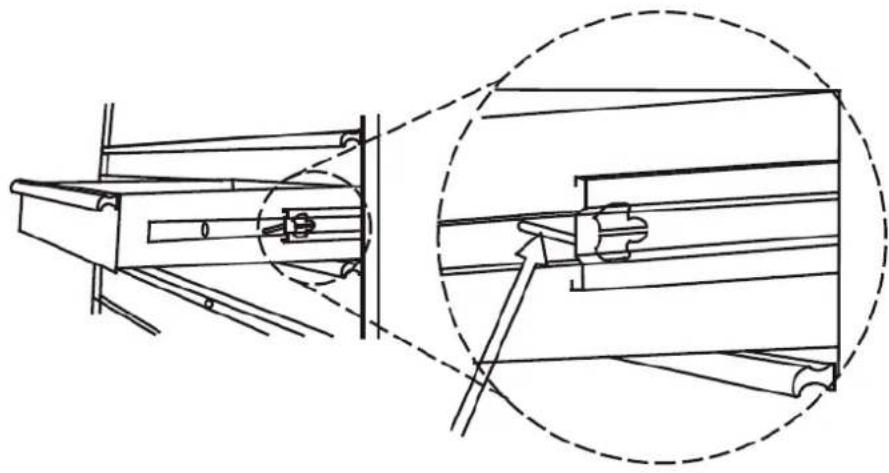

Sett skuffen ut slik at den er nesten helt uttrukket. Skyv opp på den svarte utløserspaken på den ene siden, mens du drar ned på den svarte utløserspaken på den andre siden. Mens du holder spakene i posisjonene som illustrert nedenfor, drar du skuffen utover til den er løsnet fra skuffeskyven.

Skap x 1
Veggskap x 2
Hylle for å koble til veggskap x 4
1-skuff rulleskap x1
4-skuffers rulleskap x1
arbeidsbenk x1
Pinnebrett x6

Montering av håndtak

Skru løs boltene på forsiden av skuffene eller dørene ved å bruke en stjerneskrutrekker for å fjerne håndtaket på baksiden av den, og fest deretter håndtaket til fronten av døren eller skuffen med to M5x12 flathodebolter. Gjenta for alle dørene og skuffene. Fest gripehåndtaket til skapet, juster hullene og fest med to M8x16 flathodebolter.

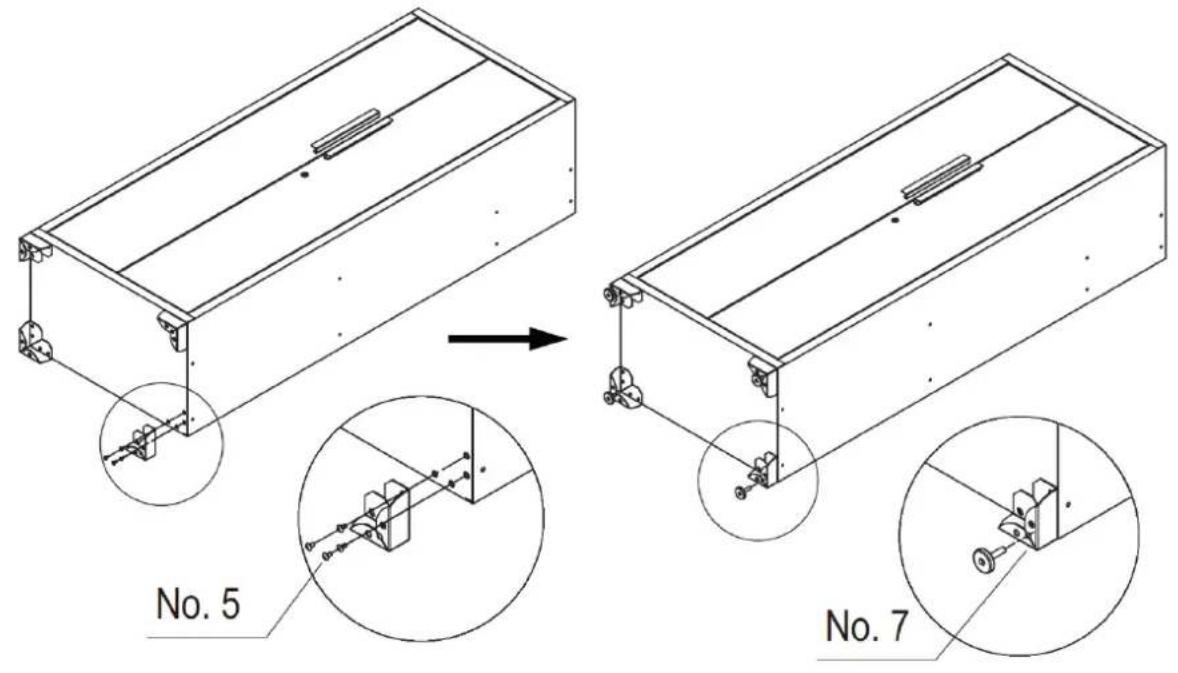

Montering av hjulene

Legg rulleskapet på mykt underlag. Bruk emballasjematerialet til beskyttelse. Monter fire hjul til hvert skap med seksten M8x20 sekskantflensbolter. Merk: Hjulene med bremser skal være på forsiden av skapet.

Montering av føttene

Sett skapet forsiktig på ryggen, og fest deretter de justerbare nivelleringsføttene til skapet med seksten M6x12 flathodebolter med en Philips-skrutrekker.

Sjekk plasseringsbehovet, sett hyllen forsiktig inn i sporet. Sørg for at hyllen er stabil. MERK: En senterhylle må installeres i nivå med låsen på skapdøren for at låsen skal fungere.

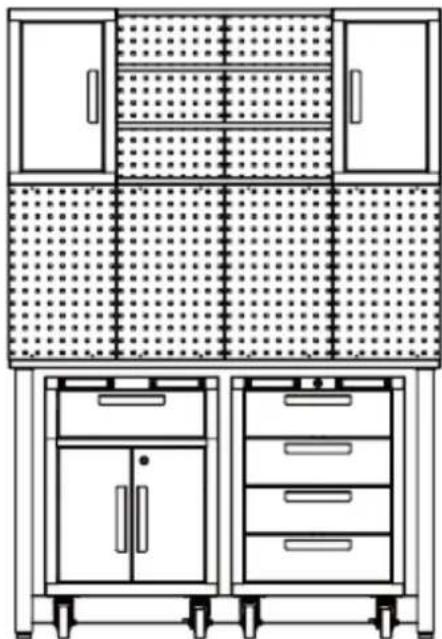

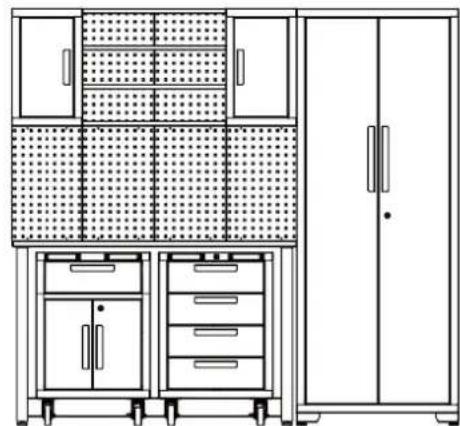

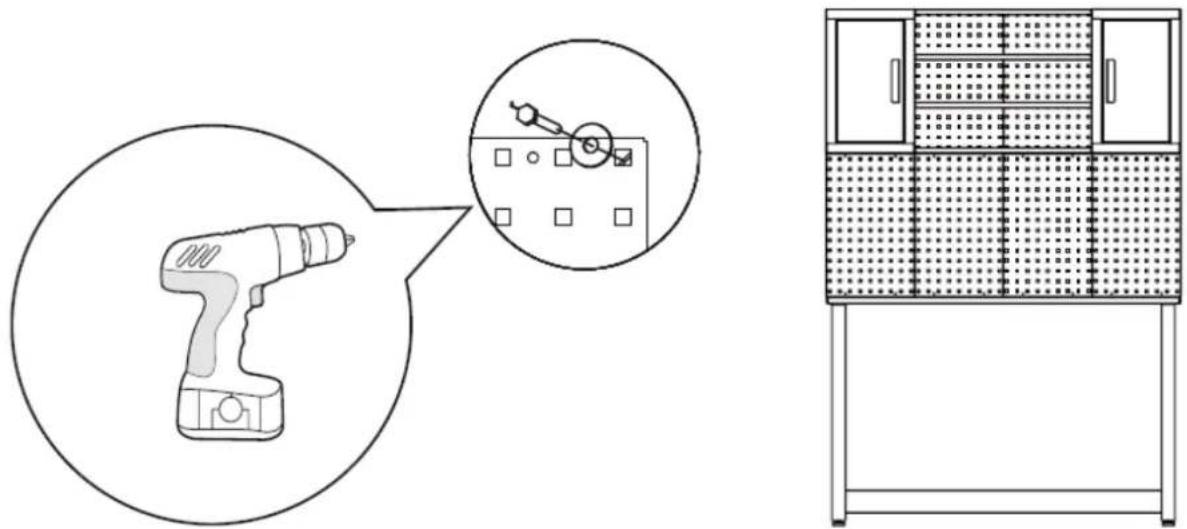

Montering av arbeidsbenken

1. Legg ned benkeplaten på et mykt underlag, rett inn hullene på bena med det på benkeplaten. Bruk fire M8x16 bolter for å koble dem sammen.

2. Bruk fire M8x65 sekskantbolter og fire M8 muttere for å feste støtten til bena.

3. Fest alle bolter og mutre.

4. Reis opp arbeidsbenken for å fullføre dette trinnet.

1. Planlegg plasseringen av skapene, plasser arbeidsbenken.

1. Koble de to overskapene med hyllene.

1. Åpne døren til veggskapet, koble veggskapenheten til veggen. To eller flere personer anbefales for dette trinnet.

1. Rull verktøyskapet under arbeidsbenken.

1. Len skapet mot bordet. Åpne døren til skapet og fest skapet sikkert på veggen for å forhindre at det velter.

Installasjonen av garasjeskapsettet er ferdig.

Fjerning av skuff

Sett skuffen ut slik at den er nesten helt uttrukket. Skyv opp på den svarte utløserspaken på den ene siden, mens du drar ned på den svarte utløserspaken på den andre siden. Mens du holder spakene i posisjonene som illustrert nedenfor, drar du skuffen utover til den er løsnet fra skuffeskyven.

Skyv opp den ene siden Skyv ned den andre siden

3.2. Rengjøring og vedlikehold

a) Bruk kun ikke-etsende rengjøringsmidler til å rengjøre overflaten.
b) Etter rengjøring må alle deler av apparatet tørkes helt før det tas i bruk igjen.
c) Oppbevar enheten på et tørt og kjølig sted, uten fuktighet og direkte sollys.
d) Apparatet må ikke sprayes med vannstråle eller senkes ned i vann.
e) Enheten må inspiseres regelmessig for å kontrollere den tekniske effektiviteten og oppdage eventuelle skader.
f) Bruk en myk, fuktig klut til rengjøring.
g) Ikke bruk skarpe gjenstander og/eller metallgjenstander til rengjøring (f.eks. stålbørste eller metallspatel), da disse kan skade apparatets overflatemateriale.
h) Enheten må ikke rengjøres med syreholdige stoffer, medisinske midler, fortynningsmidler, drivstoff, oljer eller andre kjemiske stoffer, da dette kan skade enheten.
i) Smør objektglassene to ganger i året med kvalitetssmøremiddel. Dette er spesielt nødvendig när temperaturen synker, noe som kan føre til at lagrene blir stive.

3.1. Montering av apparaten

3.1.1. MSW-GTC-100L

Hårdvara ingår:

Nr.	BESKRIVNING	VÄGGSKÄP x2	SKÄP x1	1-LÄDA SKÄP x1	4-LÄDA R. SKÄP x1	PEGBOARD x 6	FÄSTE x1
1	M6 sexkantsflänsmutter	8 4 4 0 0 2
2	Platt bricka	4	4	2	0	4	0
3	Nyckel	0	2	2	2	0	0
4	M5 x 50 sexkantsskruv	4 4 2 0 4 0
5	M6 x 12 platt bult	8	16	20	0	0	4
6	M5 x 12 flathuvudsbult (på dörren)	2 4 6 8 0 0
7	Justerbara utjämningsfötter	0 4 4 0 0 0
8	Hylla	0	3	1	0	0	0
9	Hjul	0	0	0	4	0	0
10	M8 x 20 sexkantsflänsbult	0 0 0 16 0 0
11	Handtag	1	2	3	4	0	0

1

2

3

4

5

6

7

8

9

10

11

12

Användbara verktyg:

1

2

3

4

5

6

7

8

9

Installation av hjulen

Installation av hyllor
