BRUKSANVISNING MFZ-KT60VA MITSUBISHI

SV Gå till ovanstående webbplats för att ladda ner anvisningar, välj modellnamn och välj sedan språk.

Förklaring till de symboler som visas på inomhus- och/eller utomhusenheten

	WARNING(Brandrisk)	Den här enheten använder ett brandfarligt köldmedium.Om köldmediet läcker ut och kommer i kontakt med eld eller uppvärmningskomponenterna kommer det att bildas en farlig gas och brandrisk föreligger.
	Läs BRUKSANVISNINGEN noggrant innan användning.
	Servicepersonal måste läsa BRUKSANVISNINGEN och INSTALLATIONSMANUALEN noggrant innan användning.
	Mer information fi nns i BRUKSANVISNINGEN, INSTALLATIONSMANUALEN och liknande.

• Eftersom denna produkt innehåller rörliga delar och delar som kan förorsaka elektriska stötar, bör du läsa "Säkerhetsföreskrifter" innan du tar produkten i bruk.
• Eftersom de punkter med varningar som behandlas här är viktiga för säkerheten, bör du se till att du följer dem till punkt och pricka.
• När du har läst igenom denna handbok, förvara den lättätkomlig tillsammans med installationshandboken så att du lätt har tillgång till dem som referens.

Varningsmärken och deras betydelse

WARNING:

Felaktig hantering kan mycket lätt förorsaka allvarlig fara såsom dödsfall, allvarlig kroppsskada etc.

FÖRSIKTIGHET:

Felaktig hantering kan, beroende på omständigheterna, förorsaka allvarlig fara.

Symbolerna som används i denna handbok och deras betydelse

	: Gör ej.
	: Följ instruktionerna.
	: Stück inte in fi ngrar, pinnar etc..
	: Stå inte på inomhus/utomhusenheterna och placera ingenting på dem.
	: Fara för elektrisk stöt. Var försiktig.
	: Se till att du drar ut nätsladden ur vägguttaget.
	: Var noga med att stänga av strömmen.
	: Brandrisk.

⚠️ VARNING
	Anslut inte elkabeln till en skarvpunkt, använd en förlängningssladd eller anslut fl era enheter till ett vägguttag.· Detta kan orsaka överhettning, brand eller elektriska stötar.
	Se till att elkontakten inte är smutsig och sätt in den ordentligt i uttaget.· En smutsig kontakt kan orsaka brand eller elektriska stötar.
	Bunta inte ihop, dra, skada eller modifi era elkabeln och utsätt den inte för värme eller tunga föremål.· Detta kan orsaka brand eller elektriska stötar.
	Slå inte FRÅN/TILL strömbrytaren och dra inte ut/sätt inte i nätsladden ur/i vägguttaget medan aggregatet är i drift.· Detta kan ge upphov till gnistor som kan orsaka brand.· När inomhusenheten har stängts AV med fjärrkontrollen, se till att slå FRÅN strömbrytaren eller dra ur elkontakten.
	Utsätt inte kroppen för kallt, direkt luftdrag under lång tid.· Detta kan vara skadligt för hälsan.
	Enheten får inte installeras, fl yttas, tas isär, ändras eller repareras av användaren.· En felaktigt hanterad luftkonditionering kan orsaka brand, elektriska stötar, skador, vattenläckor osv. Kontakta återförsäljaren.· Om nätsladden är skadad, måste den för undvikande av fara bytas ut av tillverkaren eller av auktoriserad servicepersonal.
	Vid installation, fl ytt eller service av enheten, säkerställ att inget annat ämne än det specifi cerade köldmediumet (R32) R410A) kommer in i kylledningarna.· Närvaron av en främmande substans som t.ex. luft kan orsaka en onormal tryckökning och leda till explosion eller skador.· Användning av något annat köldmedium är det som anges för systemet kan ge upphov till mekanisk skada, fel i systemet eller att systemet slutar fungera. I värsta fall kan de leda till allvarliga problem med att säkerställa produktens säkerhet.
	Enheten får inte användas av personer (inklusive barn) med fysiska, sensoriska eller mentala funktionshinder eller personer som saknar vana och kunskaper om de inte övervakas av en ansvarig eller instrueras hur enheten används
	Barn bör hållas under uppsyn så att de inte leker med enheten.
	Slå inte FRÅN strömbrytaren utom vid röklukt eller vid utförande av underhåll eller inspektion.· Köldmedieläckage är inte detekterbart och detta kan orsaka brand.
	Installera inte enheten på en plats som kan fyllas med rök, gas eller kemiska ämnen.· Använd ingen gasutrustning med propan, butan, metan, beläggningsämnen eller sprayer som insektsmedel eller i närheten av inomhusenheten.· Köldmediesensorn reagerar på detta och indikerar ett fel. Detta kan leda till att enheten inte körs.

	(Åtgärder vid köldmedieläckage)I händelse av köldmedieläckage ska lågor, t.ex. från en kamin, släckas och rummet ventileras ordentligt genom att ett fönster öppnas.Kontakta sedan din återförsäljare.Inomhusenheten sprider köldmediet med FAN-läget för att undvika brand. Slå inte AV strömbrytaren under detta.
	Stick inte in fi ngrar, plinnar eller andra föremål i luftintag/luftutblås.Det kan orsaka skador eftersom fl äkten roterar inuti med höga hastigheter under drift.
	Vid onormala omständigheter (exempelvis om det luktarrök), stoppa luftkonditioneringen och dra ut kontakten eller slå FRÄN strömbrytaren.Fortsatt drift vid onormala omständigheter kan ge upphov till funktionsstörning, brand eller elektriska stötar. Kontakta din återförsäljare om detta inträffar.
	Om luftkonditioneringen varken kyler eller värmer kan det bero på att köldmediet läcker. Om köldmedieläckage kan konstateras ska rummet ventileras väl och din återförsäljare kontaktas omedelbart. Slå inte FRÄN strömbrytaren. Om reparationen omfattar påfyllning av köldmedium, fråga serviceteknikern efter ytterligare information.Det köldmedium som används i luftkonditioneringen är ofarligt. I normala fall läcker det inte ut. Men om köldmediet läcker ut och kommer i kontakt med eld eller uppvärmningskomponenter som t.ex. en fl äktförvärmare, fotogenkamin eller spis kommer det att bildas en farlig gas och brandrisk föreligger.
	Försök aldrig tvätta inomhusenhetens insida. Kontakta återförsäljaren om enhetens insida behöver rengöras.Olämpliga rengöringsmedel kan orsaka skador på plastmaterialen inuti enheten vilket kan leda till vattenläckor. Driftfel, rök eller brand uppstår om rengöringsmedel kommer i kontakt med de elektriska delarna eller motorn.Utrustningen ska förvaras i ett rum utan antändningskällor (till exempel: öppen eld eller gasanordningar/elektriska värmeanordningar som är i kontinuerlig drift).Var uppmärksam på att köldmediet kan vara luktfritt.Försök inte accelerera avfrostningsförloppet eller rengöra utrustningen på något annat sätt än de som rekommenderas av tillverkaren.Får inte punkteras eller brännas.
	Denna enhet bör installeras i rum där golvutrymmet överstiger det som specifi ceras i utomhusenhetens instalationshandbok.Se installationshandboken för utomhusenheten.
	Apparaten får endast användas av experter och utbildade användare i butiker, inom lätt industri och lantbruk, eller för kommersiellt bruk av icke-specialister.

SÄKERHETSFÖRESKRIFTER

⚠ FÖRSIKTIGHET
	Vidrör inte luftintaget eller inomhus/utomhusenhetens alumInlumfl änsar.· Det kan orsaka personskador.
	Använd inte insektsmedel eller antändbara gaser på enheten.· Detta kan förorsaka brand eller leda till att enheten defor- meras.
	Utsätt varken husdjur eller krukväxter för direkt luftdrag.· Detta kan skada både husdjur och växter.
	Placera ej andra elektriska apparater eller möbler under inomhus-/utomhusenheten.· Vatten kan droppa ner från enheten och kan orsaka fel eller skador.
	Låt aldrig enheten stå på ett stativ som är skadat.· Enheten kan falla och orsaka skada.
	Stå inte på en ostadig pall när enheten ska sättas igång eller rengöras.· Du kan skadas om du ramlar.
	Dra aldrig i nätsladden.· Det kan leda till att en del av ledaren går sönder vilket i sin tur kan resultera i överhettning eller brand.
	Försök aldrig att ladda eller ta isär ett batteri, och kasta det aldrig på elden.· Det kan leda till batteriläckage, brand eller explosion.
	Använd inte enheten i mer än 4 timmar när luftfuktigheten är hög (80% relativ luftfuktighet eller mer) och/eller när fönster eller dörrar är öppna.· Det kan göra att kondensvatten i luftkonditioneringen börjar droppa vilket kan blöta ned och förstöra möbler.· Vattenkondensering i luftkonditioneringen kan bidra till att svamp bildas, t.ex. mögelsvamp.
	Använd inte enheten för specialändamål som t.ex. förva- ringsplats för mat, djur, växter, precisionsutrustning eller konstföremål.· Detta kan både orsaka kvalitetsförsämring och skada djur och växter.
	Utsätt inte förbränningsapparater för direkt luftfl öde.· Det kan ge upphov till ofullständig förbränning.
	Stoppa aldrig batterier i munnen, de kan sväljas av misstag· Om ett batteri sväljs kan det leda till kvävning och/eller förgiftning.
	Innan enheten rengörs, stäng AV den och dra ut elkontak- ten eller slå FRÅN strömbrytaren.· Det kan orsaka skador eftersom fl äkten roterar inuti med höga hastigheter under drift.
	Byt fjärrkontrollens batterler mot nya av samma typ.· Om ett gammalt batteri används tillsammans med ett nytt kan det uppstå överhettning, läckage eller explosion.
	Om du får batterivätska på hud eller kläder ska det tvättas bort med rent vatten.· Om batterivätska kommer i kontakt med dina ögon, skölj ögonen noga med rent vatten och sök genast värd.
	Se till att lokalen är välventilerad när enheten används tillsammans med en förbränningsapparat.· Ostillräcklig ventilation kan ge upphov till syrebrist.

	Slå FRÅN strömbrytaren när åskan går och det fl nns risk för blixtnedslag. • Om åskan slår ner kan enheten förstöras.
	När luftkonditioneringen har använts i fl era säsonger ska, utöver normal rengöring, också inspektion och underhåll utföras. • Smuts eller damm i enheten kan orsaka en obehaglig lukt, bidra till att svamp bildas, t.ex. mögelsvamp, eller läppa igen avloppet. Detta kan leda till att vatten börjar läcka från inomhusenheten. Kontakta återförsäljaren för inspektion och underhåll eftersom det krävs specialkunskaper.
	Rör aldrig vid kontakterna med våta händer. • Det kan orsaka elektriska stötar.
	Rengör inte luftkonditioneringen med vatten. Ställ inte heller ett föremål som innehåller vatten, som t.ex. en blomvas, ovanpå den. • Detta kan orsaka brand eller elektriska stötar.
	Trampa inte på eller ställ något föremål ovanpå utomhusenheten. • Det kan orsaka skador om du eller föremålet faller.

VIKTIGT

Smutsiga fi liter orsakar kondensation i luftkonditioneringen som bidrar till att svamp bildas, t.ex. mögelsvamp. Luftfi Itren bör därför rengöras varannan vecka.

För installation

⚠️ VARNING
	Kontakta återförsäljaren för montering av luftkonditioneringen.· Den bör inte moneras av användaren eftersom monteringen kräver specialkunskaper. En felaktigt monterad luftkonditionering kan orsaka läckage, brand eller elektriska stötar.
	Använd avsedd strömförsörjning till luftkonditioneringen.· En icke avsedd strömförsörjning kan ge upphov till överhettning eller brand.
	Installera ej enheten på platser där brandfarlig gas kan läcka ut.· Om ett gasläckage uppstår och gas ansamlas kring enheten, kan detta ge upphov till en explosion.
	Jorda enheten korrekt.· Anslut inte jordledningen till gas- eller vattenledningar, åskledare eller telefonens jordledning. Felaktig jordning kan orsaka elektriska stötar.
⚠️ FÖRSIKTIGHET
	Beroende på var luftkonditioneringen är placerad (exempelvis i områden med hög luftfuktighet) kan du behöva installera en jordfelsbrytare.· Om en jordfelsbrytare inte installeras, kan detta ge upphov till elektriska stötar.
	Se till att dräneringsvattnet rinner ut ordentligt.· Om tömningsvägen är felaktig kan vatten droppa ner från inomhus/utomhusenheten, och väta ner och förstöra möbler.

Vid onormala förhållanden

Stoppa genast driften av luftkonditioneringen och kontakta din återförsäljare.

KASSERING

Fig. 1

När du vill göra dig av med denna produkt – kontakta återförsäljaren.

Obs:

Denna symbolmärkning gäller bara i EU-länder. Denna symbol är i enlighet med direktiv 2012/19/EU artikel 14, Information till användarna, och bilaga IX, och/eller direktiv 2006/66/EG artikel 20, Information till slutanvändarna, och bilaga II.

Denna produkt från MITSUBISHI ELECTRIC är designad och tillverkad av material och komponenter med hög kvalitet som kan återvinnas och/eller återanvändas. Denna symbol betyder att förbrukade elektriska och elektroniska produkter, batterier och ackumulatorer skall sorteras och hanteras separat från hushållsavfall. Om det fi nns en kemisk beteckning tryckt under symbolen (Fig. 1) belyder det att batteriet eller ackumulatorn innehåller en tungmetall med en viss koncentration. Detta anges på följande sätt: Hg: kvicksilver (0,0005%), Cd: kadmium (0,002%), Pb: bly (0,004%) Inom den Europeiska Unionen fi nns det separata insamlingssystem för begagnade elektriska och elektroniska produkter, batterier och ackumulatorer. Var vänlig lämna denna produkt, batterier och ackumulatorer hos din lokala mottagningsstation för avfall och återvinning. Var snäll och hjälp oss att bevara miljön vi lever i!

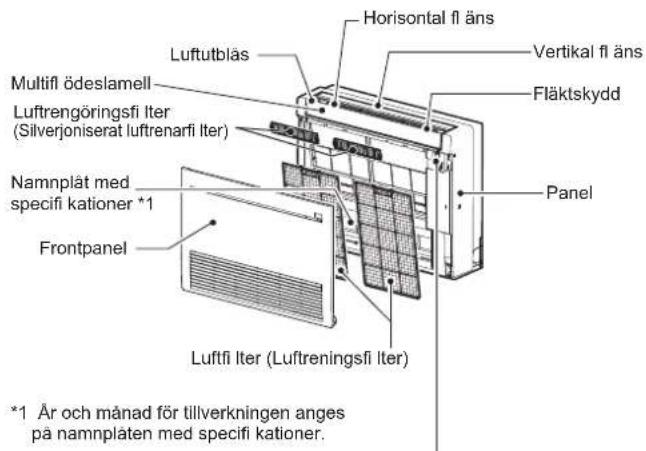

DELARNAS NAMN

Inomhusenhet

Horizontal fl äns Luftutbläs Vertikal fl äns Fläktskydd Multifl ödeslamell Luftrengöringsfi Iter (Silverjoniserat luftrenarfi Iter) Namnplät med specifi kationer *1 Frontpanel Panel Luftfi Iter (Luftreningsfi Iter) *1 År och månad för tillverkningen anges på namnplaten med specifi kationer.

Skärm och driftsdel
E.O

(när frontgallret är öppet)
SW
Nödfallsdrift knappen

Fjärrkontrollens mottagarfönster Funktionsindikatorlampa

När fjärrkontrollen inte kan användas...

Nödfallsdriften aktiveras när du trycker på nöddriftsknappen (E.O SW) på inomhusenheten.

Varje gång E.O SW trycks in ändras driften på följande sätt:

Luftintag (baktill och på sidan) Köldmedelsrör Luftutblås Namnplåt med specifi kationer*1 Avlopp

Utomhusenheternas utseende kan variera.
*1 År och månad för tillverkningen anges på namnplåten med specifi kationer.

FÖRBEREDELSER FÖRE ANVÄNDNING

Före användning: Sätt i väggkontakten och/eller vrid på huvudströmbrytaren.

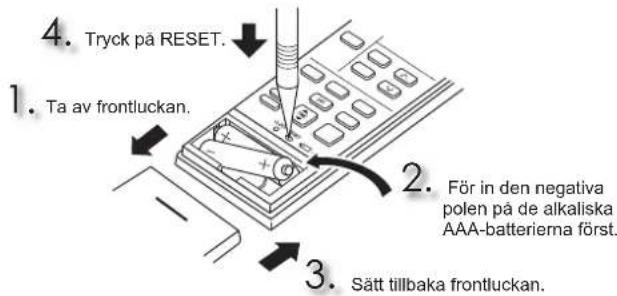

Montera fjärrkontrollens batterier

4. Tryck på RESET. 1. Ta av frontluckan. 2. För in den negativa polen på de alkaliska AAA-batterierna först. 3. Sätt tillbaka frontluckan.

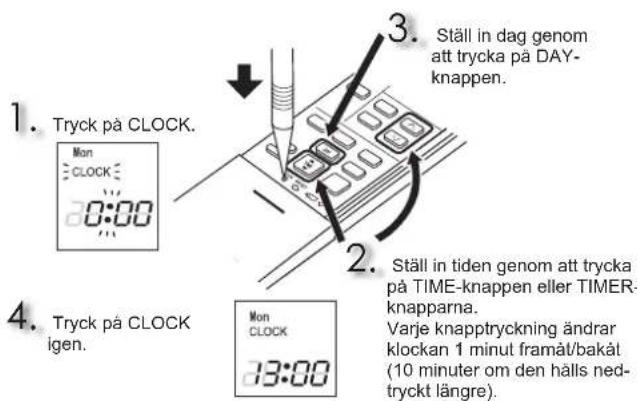

Ställ in aktuellt klockslag

1. Tryck på CLOCK. Mon CLOCK 0:00 2. 3. Ställ in dag genom att trycka på DAY-knappen. 2. 4. Tryck på CLOCK igen. Mon CLOCK 13:00 Ställ in tiden genom att trycka på TIME-knappen eller TIMER-knapparna. Varje knapptryckning ändrar klockan 1 minut framåt/bakåt (10 minuter om den hålls ned-tryckt längre).

FÖRBEREDELSER FÖRE ANVÄNDNING

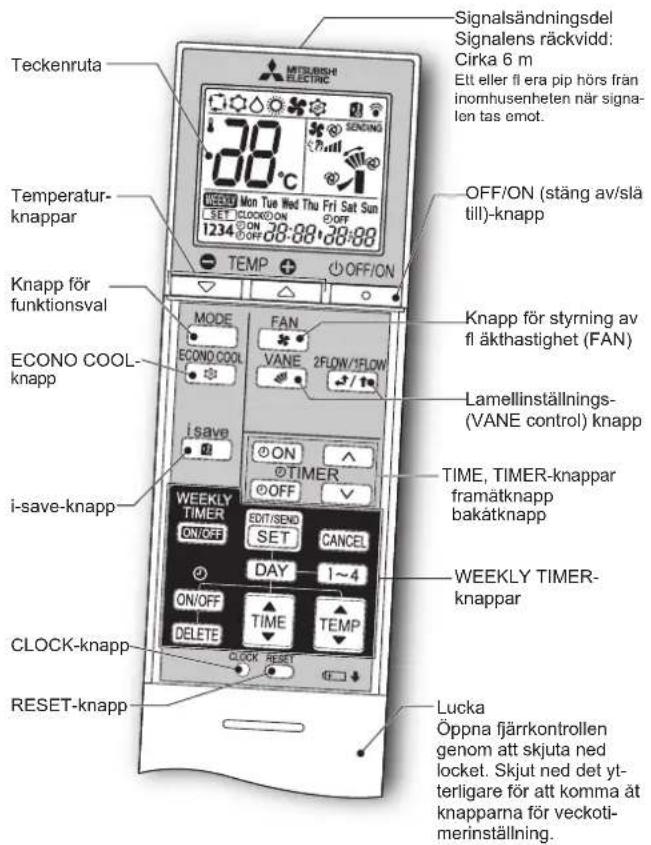

Fjärrkontroll

TECKENruta MITSUBISHI ELECTRIC 38°C 00°C TEMP ON SET CLOCK ON 1234 ON OFF ON OFF/ON Signalsändningsdel Signalens räckvidd: Cirka 6 m Elt eller fl era pip hörs från inomhusenhelen när signa- len tas emot. OFF/ON (stäng av/slä till)-knapp Knapp för styrning av fl äkthastighet (FAN) ECONO COOL- knapp Lamellinställnings- (VANE control) knapp i-save-knapp TIME, TIMER-knappar framätknapp bakätknapp WEEKLY TIMER- knappar CLOCK-knapp CLOCK RESET RESET-knapp Lucka Öppna fjärrkontrollen genom att skjuta ned locket. Skjut ned det yt- terligare för att komma åt knapparna för veckoti- merinställning.

TIME, TIMER-knappar

Ändra tiden framåt/bakåt

©ON (ON-timer) : Enheten slås PÅ vid den inställda tidpunkten.

OFF (OFF-timer): Enheten stängs AV vid den inställda tidpunkten.

Tryck på △ (framåt) och (bakåt) för att ställa in timerns tid.

WEEKLY TIMER-knappar

Tryck på för att aktivera veckotimerns inställningsläge.

Tryck på DAY och för att välja inställningsdag och nummer.

Tryck på ON/OFF, och för att ställa in ON/OFF, tid och temperatur.

Tryck på ⓊETT/BEND SET för att avsluta och överföra inställningen för veckotimern.

Tryck på WEEKLY TIMER för att slå PÅ veckotimern. (WEDD)ds.)

Tryck på WEEKLY TIMER GNICH igen för att stänga AV veckotimern. (WEEKLY slocknar.)

OFF/ON

OFF/ON (stäng av/slä till)-knapp

MODE

Knapp för funktionsval

⊕

Temperaturknappar

FAN

Knapp för styrning av fl äkthastighet (FAN)

VANE

Lamellinställnings- (VANE control) knapp

Tryck på VANE for att välja vertikal luftfl ödesriktning. Varje tryckning ändrar luftfl ödets riktning på följande sätt:

• Två korta pip hörs från inomhusenheten när den ställs på AUTO
• Om den horisontala/multiflödeslamellen flyttas för hand kan det leda till problem.
• Den horisontala/multiflödeslamellen flyttas automatiskt vid vissa mellanrum och återgår sedan till det inställda läget.
• När luftutsläppet ändras mellan 1 FLOW och 2 FLOW kan de horisontala lamellerna flyttas och ändra lägen.

2FLOW/1FLOW

Lamellinställnings- (VANE control) knapp

Tryck på 2 ^FLOW/FLOW för att välja luftutsläpp. Luften släpps ut från enhetens överdel och framsida när 2 FLOW är valt. Luft släpps bara ut från enhetens överdel när 1 FLOW är valt.

Multiflödeslamellen ställs automatiskt in på lämpligt läge. Luft släpps bara ut från enhetens överdel i följande fall när 2 FLOW är valt:

• När läget COOL/DRY används: Rumstemperaturen är nära den inställda temperaturen. Luftkonditioneringen har använts i 0,5 till 1 timme.
• I läget HEAT: Luftflödestemperaturen är låg. (Under avfrostning, vid start, etc.)

ECONO COOL

ECONO COOL-knapp

Den aktuella temperaturen och luftströmmens riktning ändras automatiskt av mikroprocessorn.

i save

i-save-knapp

En enkel hämtningsfunktion gör att du kan hämta en fö- redragen (förinställd) inställning genom att trycka på knappen en gång. Du kan snabbt gå tillbaka till den föregå- ende inställningen genom att trycka på knappen igen.

RENGÖRING

Instruktioner:

• Slå ifrån strömmen eller stäng av strömbrytaren före rengöring.
• Se till att inte röra vid metalldelarna med händerna.
• Använd inte bensen, thinner, polermedel eller insektsmedel.

• Använd bara utspädda, neutrala rengöringsmedel.

• Utsätt inte delarna för direkt solljus, värme eller lågor när de ska torka.

• Använd inte vatten som är varmare än 50°C.
• Använd ej skurborste, hård tvättsvamp eller liknande.
• Den horisontella lamellen får ej blötläggas eller sköljas.

Rengör var 3:e månad:

- Avlägsna smuts med en dammsugare.

När smuts inte kan tas bort med dammsugare:

• Blötlägg filtret och dess ram i ljummet vatten innan de sköljs.
  (Utspädda milda rengöringsmedel kan används om det är svart att få bort smuts.)

- Lát torka ordentligt i skugga efter tvätt.

Varje år:

- Byt till ett nytt luftreningsfilter för bästa prestanda.

• Artikelnr. MAC-2370FT-E

电感器 电感器盒

Luftfilter (Luftreningsfilter)

• Rengör varannan vecka

- Ta bort smuts genom att dammsuga eller skölja med vatten.

- Låt torka ordentligt i skugga när det har tvättats med vatten.

Frontpanel

1. Tryck på tungan på båda sidorna av enheten för att öppna frontpanelen.
2. Ta bort frontpanelen genom att dra den mot dig.
3. Öppna frontpanelen helt och ta bort den.
4. Torka frontgallret med en mjuk och torr trasa eller tvätta det i vatten.
   • Lägg den inte i blöt i vatten i mer än två timmar.
   • Torka den ordentligt i skuggan innan den monteras.
5. Montera frontpanelen genom att följa demonteringsanvisningarna i omvänd ordning.

• Rengör fl Itren regelbundet för bästa prestanda och för att reducera strömförbrukningen.
• Smutsiga fi Iter orsakar kondensation i luftkonditioneringen som bidrar till att svamp bildas, t.ex. mögelsvamp. Luftfi I- tren bör därför rengöras varannan vecka.

Denna information är baserad på EU-regel Nr 528/2012

MODELLBETECK-NING	Behandlad artikel (Namn på delarna)	Aktiva substanser (CAS Nr.)	Egenskap	Bruksanvisning (Säkerhetsinstruktioner)
MFZ-KT25/35/50/60VG	FILTER	Silvernatriumvätezirkoniumfosfat (265647-11-8)	Antibakteriell Antimögelmedel	Använd denna produkt i enlighet med bruksanvisningen och endast för avsedd användning.Stoppa inte produkten i munnen. Håll barn borta från produkten.
		Silverzinkzeolit (130328-20-0) Antibakteriell		Använd denna produkt i enlighet med bruksanvisningen och endast för avsedd användning.Stoppa inte produkten i munnen. Håll barn borta från produkten.
MAC-2370FT-E FILTER	Silverzinkzeolit (130328-20-0) Antibakteriell			Använd denna produkt i enlighet med bruksanvisningen och endast för avsedd användning.Stoppa inte produkten i munnen. Håll barn borta från produkten.

Om dessa punkter har kontrollerats och problemet trots detta kvarstår – använd inte enheten och kontakta återförsäljaren.

Symptom Förklaring och kontrollpunkter
Inomhusenhet
Enheten går inte igång. • Är huvudströmbrytaren påslagen?• Är nätsladdens kontakt ansluten?• Har ON-timern ställts in?
Enheten kan inte användas under cirka 3 minuter efter en återstart.	• Detta skyddar enheten enligt instruktioner från mikroprocessorn. Vänta.
Imma strömmar ut genom inomhusenhetens utsläpp.	• Den kalla luften från enheten kyler snabbt ner fukten i rumsluften så att det bildas imma.
Rörelsen av den HORISONTELLA LAMELLEN upphör under en kort stund för att sedan starta igen.	• Detta är normalt för den HORISONTELLA LAMELLENS svängningsrörelse.
Luftfl ödets riktning ändras under drift.Den horisontala/multifl ödeslamellens riktning kan inte justeras med fjärrkontrollen.	• Om luftströmmens temperatur är för låg vid uppvärmning eller om avfrostning utförs, ställs den horisontellt lamellen automatiskt i vertikala läge. Multifl ödeslamellen är inställd på stängt läge.• När luftkonditioneringen drivs i läget COOL eller DRY och luften släpps ut horisontalt i 1 timme, ändras luftfl ödets riktning automatiskt till läge (1) för att förhindra att kondensvatten dropper. Multifl ödeslamellen är inställd på stängt läge.• Den horisontala lamellen och multifl ödeslamellen fl yttas automatiskt vid vissa mellanrum och återgår sedan till det inställda läget.
Driften stoppas under cirka 10 minuter under uppvärmningen.	• Avfrostning av utomhusenheten pågår. Detta tar högst 10 minuter, vänta så länge. (När yttertemperaturen är för låg och luftfuktigheten är för hög, kan frost bildas.)
Enheten startar av sig själv när huvudströmbrytaren slås på även om den inte styrs via fjärrkontrollen.	• Dessa modeller är försedda med en automatisk omstartningsfunktion. När huvudströmbrytaren stängs av utan att enheten först har stängts av med hjälp av fjärrkontrollen, och därefter sätts på igen, kommer enheten automatiskt att starta i samma läge som den var inställd i med fjärrkontrollen innan luftkonditioneringen stängdes av med huvudströmbrytaren. Se "Automatisk omstartningsfunktion".
Multifl ödeslamellen öppnas och stängs automatiskt.	• Multifl ödeslamellen styrs automatiskt av en mikrodator beroende på luftfl ödets temperatur och luftkonditioneringens drifttid.
Inomhusenheten som inte är i drift blir vam, och ett ljud som påminner om rinnande vatten hörs från enheten.	• En mindre mängd köldmedium fortsätter att strömma in i inomhusenheten trots att denna inte är i drift.
Inomhusenheten missfärgas över tiden.	• Även om plasten gulnar på grund av påverkan av vissa faktorer som ultraviolett ljus och temperatur, så har detta ingen effekt på produktens funktioner.
Utomhusenhet (Multisystem)
Om värmeläget väljs startar inte driften med det samma.	• Om enheten startas medan avfrostning av utomhusenheten pågår tar det ett par minuter (max. 10 minuter) att blåsa ut varm luft.
Fläkten i utomhusenhelen roterar ej även om kompressorn är igång. Även om fl äkten roterar, så stannar den efter en kort stund.	• Om utomhusstemperaturen är låg under kylning, kan fl äkten vara i drift emellanåt för att upprätthålla tillräcklig kylkapacitet.
Vatten läcker från utomhusenheten.	• När luftkonditioneringen drivs i läget COOL (KYLA) eller DRY (TORKA), kyls rörledningen och dess anslutningar ned vilket gör att vattnet kondenserar.• I läget uppvärmning, droppar det vatten som kondenserat på värmeväxlaren.• I läget uppvärmning, gör avfrostning att vatten som frusit till is på utomhusanläggningen smälter och börjar droppa.
Vit rök strömmar ut från utomhusenheten.	• I läget uppvärmning, ser den ånga som bildas vid avfrostning ut som vit rök.
Fjärrkontroll
Fjärrkontrollens display är släckt eller diffus. Inomhusenheten reagerar inte på signal från fjärrkontrollen.	• Är batterierna slut?• Är batteriernas polaritet (+,-) korrekt?• Är någon av knapparna på fjärrkontrollen eller på någon annan elektrisk utrustning intryckt?

Symptom Förklaring och kontrollpunkter
Kyler eller värmer inte
Rummet kan inte kylas ner/värmas upp tillräckligt mycket.	Är temperaturinställningen korrekt?Är fl äktinställningen lämplig? Ändra fl äkthas tigheten till High eller Super High.Är luftutsläppet inställt på 1 FLOW? Ställ in det på 2 FLOW.Är fi ltret rent?Är fl äkten och värmeväxlaren i inomhusenheten rena?Finns det något som blockerar luftintaget eller luftutblåset på inom- eller utomhusenheten?Är några dörrar eller fönster öppna?Det kan ta en viss tid att nä den inställda temperaturen eller så kan den inte uppnås beroende på rummets storlek, omgivnings-temperaturen och liknande orsaker.
Rummet kan inte kylas ner tillräckligt mycket.	Om en ventilationsfl äkt eller gasspis används i rummet, ökas kylbelastningen, vilket resulterar i en otillräcklig kyleffekt.Om utomhustemperaturen är hög, kanske kyleffekten inte är tillräcklig.
Rummet kan inte värmas upp tillräckligt mycket.	Om utomhustemperaturen är låg, kanske värmeeffekten inte är tillräcklig.
Luft blåser inte tillräckligt snabbt vid uppvärmning.	Vänta medan enheten förbereder utblåsning av varmluft.
Luftfl öde
Luften från inomhusenheten luktar konstigt.	Är fi ltret rent?Är fl äkten och värmeväxlaren i inomhusenheten rena?Enheten kan suga in odörer som sitter i väggar, mattor, möbler, tyg osv., och blåsa ut denna dåliga lukt med utblåsluften.
Ljud
Knakande ljud hörs. • Ljudet	uppkommer vid expansion/sammandragning av panelen m.m., på grund av temperaturförändringar.
Ett porlande ljud hörs. • Detta	jud kan höras när utomhusluft absor-beras från dräneringsslangen vilket gör att vatten i dräneringsslangen sprutar ut vid påslag av huvén eller ventilationsfl äkten.Detta ljud kan även höras om utomhusluft blå-ser in i dräneringsslangen vid kraftiga vindar.
Ett mekaniskt ljud hörs från inomhusenheten.	Det är det ljud som uppstår vi omkoppling (päsätt-ning/avstängning) av fl äkten eller kompressorn.
Ljudet av rinnande vatten hörs.	Detta är ljudet av köldmedium eller kondens-vatten som strömmar i enheten.
Ett väsende ljud hörs ibland.	Detta ljud uppkommer när det köldmedium som strömmar i enheten byter riktning.
Ljudet från motorn och ett virvlande ljud hörs från inom-husenheten.	Detta är ljudet av vatten som kondenseras under COOL/DRY-driften när det dräneras från inomhusenheten.Ljud av rinnande vatten kan även höras från inomhusenheter som inte är i drift. (Ljudet upphör automatiskt. Vänta.)
Timer
Veckotimern fungerar inte enligt inställningarna.	Är ON/OFF-timern inställd?Överför inställningsinformationen för vecko-timern till inomhusenheten igen. En lång ljudsignal hörs från inomhusenheten när informationen har tagits emot. 3 korta ljudsig-naler hörs om information inte kan tas emot.Kontrollera att informationen har tagits emot.Inomhusenhetens inbyggda klocka anger fel tid om ett strömavbrott inträffar och strömmen bryts. Det kan göra att veckotimern inte fungerar som den ska.Se till att fjärrkontrollen placeras på en plats där signalen kan tas emot av inomhusenhe-ten.
Enheten startas/stoppas av sig själv.	Är veckotimern inställd?

Manual Download

SV-6

Använd ej luftkonditioneringen, och kontakta din återförsäljare i följande fall:

• När vatten läcker eller droppar från inomhusenheten.
• När vänster funktionsindikeringslampa blinkar.
• Om säkringen ofta löser ut.
• Signalen från fjärrkontrollen tas inte emot i ett rum där det finns ett elektroniskt lysrör av ON/OFF-typ (fluorescerande lampa/lysrör av invertertyp osv.).
• Luftkonditioneringen kan vid drift störa radio- och TV-mottagningen. En signalförstärkare kan komma att behövas för den utrustning som störs.
• När onormala ljud hörs.
• När det uppstår ett köldmedelsläckage.

SPECIFICATIONER

Modell	Aggregatets namn		— — — —
	Inomhus		MFZ-KT25VG MFZ-KT35VG MFZ-KT50VG				MFZ-KT60VG
	Utomhus		— — — —
Funktion Kyla Värme Kyla Värme Kyla Värme Kyla Värme
Strömförsörjning			~ /N, 230 V, 50 Hz
Effekt kW			— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
Ingång kW			0,020 0,024 0,020 0,024 0,037 0,052				0,063 0,059
Vikt Inomhus	kg		14,5 15,0
IP-kod	Inomhus		IP20
Tillåtet övertryck drifttryck	LP ps	MPa	—
	HP ps	MPa	4,15
Ljudnivå (singel)	Inomhus (Super High/High/Med./Low/Tyst)	dB(A)	41/37/31/24/19	44/37/30/23/19	41/37/31/24/19	44/37/30/23/19	48/42/37/32/28	49/44/40/35/29	53/46/40/36/28	51/47/41/35/29
Luftfl ödesvolym (singel)	Inomhus (Super High/High/Med./Low/Tyst)	m1/min	8,9/7,8/6,5/4,8/3,9	9,7/7,3/5,6/4,0/3,5	8,9/7,8/6,5/4,8/3,9	9,7/7,3/5,6/4,0/3,5	12,3/10,4/8,6/6,7/5,6	14,0/11,6/9,4/7,7/6,0	15,0/12,3/9,6/8,0/5,6	14,6/12,5/9,7/7,7/6,0
Ljudnivå (multi)	Inomhus (Super High/High/Med./Low/Tyst)	dB(A)	43/38/33/28/23	44/39/34/28/24	43/38/33/28/23	44/39/34/28/24	48/42/37/32/28	49/44/40/35/29	—	—
Luftfl ödesvolym (multi)	Inomhus (Super High/High/Med./Low/Tyst)	m1/min	9,0/7,8/6,5/4,8/4,2	9,7/7,8/6,3/4,9/4,2	9,0/7,8/6,5/4,8/4,2	9,7/7,8/6,3/4,9/4,2	12,3/10,4/8,6/6,7/5,6	14,0/11,6/9,4/7,7/6,0	—	—

Garanterat arbetsområde

		Inomhus Utomhus
Kyla	Övre gräns	32°C DB23°C WB	*Obs 2
	Undre gräns	21°C DB15°C WB
Värme	Övre gräns	27°C DB—
	Undre gräns	20°C DB—

DB: Torr lampa WB: Vât lampa

Obs:

1. Märkdata

Kylning — Inomhus: 27°C DB, 19°C WB

Utomhus: 35°C DB

Uppvärmning — Inomhus: 20°C DB

Utomhus: 7°C DB, 6°C WB

1. För specifi kationer, bekräfta med din återförsäljare och/eller se katalogen.

Modell				MFZ-KT25VG	MFZ-KT35VG	MFZ-KT50VG
Kylkapacitet	kännbar	P_rated,c	kW	1,98	2,45	3,60
	latent	P_rated,c	kW	0,52	1,05	1,40
Uppvärmningskapacitet		P_rated,h	kW	2,90	4,00	5,70
Total tillförd elektrisk effekt		P_elec	kW	0,024	0,024	0,052
Ljudeffektnivå(per hastighet, om tillämpligt)		L_WA	dB(A)	54/47/43/37/35	54/47/43/37/35	60/54/49/42/39

(EU)2016/2281

© OFF (tidsur AV): Enheten vil bli slätt AV på det angitte tidspunktet.

intygar härmed att luftkonditioneringarna och värmepumparna som beskrivs nedan för användning i bostäder, kommersiella miljöer och lätta industriella miljöer:

Obs: Serienumret finns på produktens namnplåt.
