GEBRUIKSAANWIJZING MFZ-KT60VA MITSUBISHI

NL Ga naar de bovenstaande website om handleidingen te downloaden, de modelnaam te selecteren en vervolgens de taal te kiezen.

Betekenis van de pictogrammen op de binnenunit en/of buitenunit

	WAARSCHUWING(Brandgevaar)	Deze unit maakt gebruik van een brandbaar koelmiddel.Als er koelmiddel lekt en dit in contact komt met vuur of een warmtebron, ontstaat er een schadelijk gas en bestaat er brandgevaar.
	Lees de BEDIENINGSINSTRUCTIES zorgvuldig voor ingebruikname.
	Onderhoudsmonteurs zijn verplicht om de BEDIENINGSINSTRUCTIES en de INSTALLATIEHANDLEIDING zorgvuldig te lezen voor ingebruikname.
	Raadpleeg voor meer informatie de BEDIENINGSINSTRUCTIES, de INSTALLATIEHANDLEIDING en dergelijke.

- Dit apparaat bevat draaiende delen en onderdelen die een elektrische schok kunnen veroorzaken. Lees daarom deze veiligheidsvoorschriften voor gebruik goed door.

- Neem de hier gegeven voorschriften en waarschuwingen in acht, want ze zijn belangrijk voor uw veiligheid.

- Bewaar deze handleiding als u haar gelezen hebt samen met de installatievoorschriften op een handige plaats voor latere raadpleging.

Waarschuwingssymbolen en hun betekenis

⚠ WAARSCHUWING:

Onjuist handelen kan ernstige gevaren opleveren, met een kans op zwaar letsel of overlijden.

⚠️ VOORZICHTIG:

Onjuist handelen kan afhankelijk van de omstandigheden ernstige gevaren opleveren.

Overige waarschuwingssymbolen in deze handleiding

	: Beslist niet doen.
	: Volg altijd de aanwijzingen op.
	: Nooit uw vingers of iets anders hier in steken.
	: Ga niet op de binnen- of buitenunit staan en zet er geen voorwerpen op.
	: Gevaar voor elektrische schokken. Pas op.
	: Trek de stekker van het netsnoer uit het stopcontact.
	: Schakel de spanning uit.
	: Brandgevaar.

⚠ WAARSCHUWING

	Sluit het netsnoer niet aan op een tussengelegen stopcontact, gebruik geen verlengsnoer en sluit niet meerdere apparaten aan op een stopcontact.Dit kan oververhitting, vuur of een elektrische schok veroorzaken.
	Zorg ervoor dat de stekker niet vuil is en steek hem goed in het stopcontact.Een vuile stekker kan vuur of een elektrische schok veroorzaken.
	Bundel het netsnoer niet samen, trek niet aan het netsnoer, beschadig het netsnoer niet en wijzig niets aan het netsnoer. Stel het netsnoer niet bloot aan hitte of plaats er ook geen zware objecten op.Dit kan vuur of een elektrische schok veroorzaken.
	Zet de netschakelaar niet UIT/AAN en maak de netsnoerstekker niet los en vast terwijl het apparaat in werking is.Dit kan vonken veroorzaken waardoor er brand kan onlstaan.Zorg ervoor dat u de netschakelaar UIT zet of de stekker losmaakt nadat u de binnenunit met de afstandsbediening UIT hebt gezet.
	Stel uw lichaam niet langdurig aan de directe koude luchtstroom bloot.Dit kan schadelijk zijn voor uw gezondheid.
	De gebruiker mag de unit niet installeren, verplaatsen, demonteren, wijzigen of repareren.Een airconditioner die verkeerd wordt bediend, kan brand, elektrische schokken, verwondingen, waterlekkages, enz. veroorzaken. Raadpleeg uw leverancier.Indien het netsnoer beschadigd is, moet het vervangen worden door de fabrikant of zijn serviceorganisatie om gevaar te vermijden.
	Zorg dat er niets anders dan het voorgeschreven koelmiddel R32/R410A in het koelmiddelcircuit komt wanneer de air-conditioner wordt geïnstalleerd, verplaatst of onderhouden.De aanwezigheid van andere stoffen, zoals lucht, kan abnormale drukverhoging veroorzaken die kan leiden tot een explosie of lichamelijk letsel.Als u een ander koelmiddel dan het voorgeschreven koel-middel gebruikt, kan dit leiden tot mechanische storingen, systeemstoringen of uitval van de unit. In het slechtste geval kan de productveiligheid ernstig in het geding komen.
	Dit apparaat is niet bedoeld voor gebruik door personen (waaronder kinderen) met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of zonder de vereiste ervaring en kennis, tenzij zij onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of als zij met betrekking tot het gebruik van het apparaat zijn geinstrueerd door een dergelijke persoon.
	Toezicht op kinderen is vereist om te zorgen dat zij niet met het apparaat spelen.
	Zet de netschakelaar niet UIT, behalve in het geval van brandlucht of bij het uitvoeren van onderhoud of inspectie.De koelmiddellekkage kan niet worden gedetecteerd, en dit kan brand veroorzaken.
	Installeer het apparaat niet op een plaats die mogelijk aan rook, gas of chemicaliën wordt blootgesteld.Gebruik geen gasapparatuur voor propaan, butaan of methaan, insecten- en andere sprays, en verf in de buurt van de binnenunit.De koelmiddelsensor reageert hierop en toont een fout. Dit kan ertoe leiden dat de unit stopt met werken.

	(Procedure in het geval dat koelmiddel lekt)Als koelmiddel lekt, doof dan vuurbronnen zoals verwarmingsapparatuur en ventileer de ruimte goed door het raam te openen.Neem vervolgens contact op met uw leverancier.De binnenunit verspreidt het koelmiddel in de stand FAN ter voorkoming van brand. Zet de netschakelaar in deze situatie niet UIT.
	Steek geen vingers, een stok of andere objecten in de luchtinlaat of -uitlaat.U kunt gewond raken omdat de ventilator tijdens het gebruik met hoge snelheid ronddraait.
	Zet de airconditioner uit en maak de stekker los of zet de netschakelaar UIT als er zich een abnormale situatie (bijv. brandlucht) voordoet.Als het apparaat tijdens een abnormale situatie in werking blijft, kan dit een storing, vuur of een elektrische schok veroorzaken. Raadpleeg in dit geval uw leverancier.
	Als de airconditioner niet koelt of verwarmt, is het mogelijk dat er koelmiddel lekt. Als er koelmiddel lekt, ventileert u de ruimte goed en raadpleegt u onmiddellijk uw leverancier. Zet de netschakelaar niet UIT. Vraag de servicemonteur om meer informatie als het koelmiddel in de unit moet worden vervangen.Het in de airconditioner gebruikte koelmiddel is niet schadelijk. Normaal gesproken lekt het niet. Als er echter koelmiddel lekt en dit in contact komt met vuur of een warmtebron, zoals een ventilatorverwarming, petroleumkachel of formuis, ontstaat er een schadelijk gas en bestaat er brandgevaar.
	De gebruiker mag de binnenkant van de binnenunit nooit schoonmaken. Neem contact op met uw dealer als de binnenkant van de unit moet worden schoongemaakt.Ongeschikte reinigingsmiddelen kunnen kunststof onderdelen in de unit beschadigen waardoor er water kan gaan lekken. Als reinigingsmiddelen in contact komen met elektrische onderdelen of de motor, kan er een storing de unit optreden, of kan er rook of brand ontstaan.Het apparaat moet zich in een kamer bevinden zonder continu functionerende ontstekingsbronnen (zoals open vuur, een functionerend gastoestel of een functionerende elektrische kachel).Houd er rekening mee dat koelmiddelen geurloos kunnen zijn.Gebruik geen middelen om het ontdooiingsproces te versnellen of het apparaat te reinigen die niet zijn aanbevolen door de fabrikant.Niet doorboren of verbranden.
	Dit apparaat moet worden geïnstalleerd in een ruimte met een groter vloeroppervlak dan in de installatiehandleiding van de buitenunit wordt aangegeven.Raadpleeg de installatiehandleiding van de buitenunit.
	Dit toestel is bedoeld voor gebruik door deskundige of getrainde gebruikers in winkels, in de lichte industrie en op boerderijen, of voor commercieel gebruik door leken.

VEILIGHEIDSVOORSCHRIFTEN

⚠ VOORZICHTIG
	Raak de luchtinlaat of de aluminium koelribben van de binnenunit/buitenunit niet aan.U kunt hierdoor gewond raken.
	Gebruik geen insecticiden of brandbare sprays op de unit.Dit kan brand of vervorming van de unit veroorzaken.
	Stel huisdieren of kamerplanten niet aan de directe luchtstroom bloot.Huisdieren of planten kunnen hierdoor verwondingen oplo-pen.
	Plaats geen andere elektrische apparaten of meubels onder de binnen- of buitenunit.Er kan water uit de unit druppelen. Dit kan schade of een defect veroorzaken.
	Zet de unit niet op een beschadigde montagestandaard.De unit kan vallen waardoor u gewond kunt raken.
	Ga niet op een onstabiele verhoging staan om de unit in werking te zetten of te reinigen.U kunt gewond raken als u er af valt.
	Trek niet aan het netsnoer zelf.Als u eraan trekt, kan een deel van de draad breken waardoor er oververhitting of vuur kan ontstaan.
	Laad de batterijen niet op, haal ze niet uit elkaar en gooize niet in een vuur.Batterijen kunnen hierdoor gaan lekken en brand of een explosie veroorzaken.
	Zet de unit niet langer dan 4 uur aan als er sprake is van hoge luchtvochtigheid (RL 80% of meer) en/of bij geopende buitendeuren of ramen.Dit kan leiden tot de condensatie van water in de airconditioner en dit water kan naar beneden druppelen en het meubilair nat maken of beschadigen.Het gecondenseerde water in de airconditioner kan leidentot de groei van fungi zoals schimmels.
	Gebruik de unit niet voor speciale doeleinden, zoals het opslaan van voedsel, het fokken van dieren, het kweken van planten of het conserveren van precisie-apparatuur of kunstobjecten.De kwaliteit van het voedsel kan hierdoor minder worden, of dieren en planten kunnen hieronder lijden.
	Stel verbrandingsapparaten niet aan directe luchtstroom bloot.Dit kan leiden tot niet volledige verbranding.
	Stop nooit batterijen in uw mond om inslikking te voorkomen.Het inslikken van batterijen kan verstikking of vergiftiging veroorzaken.
	Schakel de unit UIT en maak de stekker los of zet de netschakelaar UIT voordat u de unit gaat reinigen.De ventilator in de unit draait met hoge snelheid rond en kan u verwonden.
	Vervang alle batterijen van de afstandsbediening door nieuwe van hetzelfde type.Als u nieuwe en oude batterijen tegelijkertijd gebruikt, kan de unit oververhit raken, kunnen de batterijen gaan lekken of een explosie veroorzaken.
	Als er batterijzuren op uw huid of kleding terechtkomen, was dan uw huid en kleding grondig met schoon water.Als er batterijzuur in uw ogen komt, was uw ogen dan grondig met schoon water en neem onmiddellijk contact op met uw huisarts.
	Zorg ervoor dat de ruimte goed geventileerd is als de unit tegelijkertijd met verbrandingsapparatuur wordt gebruikt.Onvoldoende ventilatie kan leiden tot zuurstoftekort.

	Zet de netschakelaar UIT als u onweer hoort en de bliksem zou kunnen inslaan.De unit kan beschadigd raken als de bliksem inslaat.
	Als de airconditioner meerdere seizoenen achterelkaar is gebruikt, voer dan naast de gebruikelijke reiniging ook inspectie en onderhoud uit.Vuil of stof in de unit kan een onaangename geur veroorzaken, leiden tot groei van fungi zoals schimmels, of het afvoerkanaal verstöppen waardoor er water uit de binnenunit kan lekken. Raadpleeg uw leverancier voor inspectie en onderhoud waarvoor specialistische kennis en vaardigheden vereist zijn.
	Bedien geen schakelaars met natte handen.Dit kan een elektrische schok veroorzaken.
	Reinig de airconditioner niet met water of zet geen object dat water bevat, zoals een bloemenvaas, op de airconditioner.Dit kan vuur of een elektrische schok veroorzaken.
	Stap niet op de buitenunit of zet geen object op de buitenunit.U kunt gewond raken als u of het object valt.

BELANGRIJK

Vuile fi Iters veroorzaken condensatie van water in de airconditioner en dit kan leiden tot de groei van fungi zoals schimmels. Het wordt aangeraden om de luchtfi Iters elke 2 weken te reinigen.

Voor het installeren

⚠ WAARSCHUWING
[ZXDC]	Raadpleeg uw leverancier voor de installatie van de air-conditioner.• De gebruiker mag de airconditioner niet installeren omdat dit specialistische kennis en vaardigheden vereist. Een verkeerd geinstalleerde airconditioner kan waterlekkage, vuur of een elektrische schok veroorzaken.
	Zorg voor een aparte groep waar alleen de airconditioner op wordt aangesloten.• Als u geen aparte groep gebruikt, kan dit oververhitting of vuur veroorzaken.
	Installeer het apparaat niet op plaatsen waar ontvlambaar gas zou kunnen lekken.• Gelekt gas dat zich rond de airconditioner verzamelt, kan een explosie veroorzaken.
	Aard de airconditioner.• Sluit de aardkabel niet aan op een gasleiding, waterleiding, bliksemafl eider of aardkabel van de telefoon. Onjuist aangesloten aardkabels kunnen een elektrische schok veroorzaken.
⚠ VOORZICHTIG
	Afhankelijk van de installatieplaats van de airconditioner (zoals ruimtes met een hoge luchtvochtigheid) installeert u een aardlekschakelaar.• Het ontbreken van een aardlekschakelaar kan leiden tot een elektrische schok.
	Zorg ervoor dat het afvoerwater op de juiste manier wordt afgevoerd.• Als het afvoerkanaal niet goed is geinstalleerd, kan er water uit de binnen-/buitenunit druppelen waardoor het meubilair nat of beschadigd kan worden.

In geval van abnormale situaties

Zet de airconditioner onmiddellijk uit en raadpleeg uw leverancier.

WEGGOOEN

Fig. 1

Raadpleeg uw leverancier als u het apparaat wilt weggooien.

Opmerking:

Dit symbool geldt alleen voor EU-landen.

Dit symbool wordt gebruikt overeenkomstig richtlijn 2012/19/EU, artikel 14 "Informatie voor de gebruikers" en Bijlage IX en/of richtlijn 2006/66/EG, artikel 20 "Informatie voor de eind-gebruikers" en Bijlage II.

Mitsubishi Electric producten zijn ontwikkeld en gefabriceerd uit eerste kwaliteit materialen. De onderdelen kunnen worden gerecycled en/of worden hergebruikt.

Het symbool betekent dat de elektrische en elektronische onderdelen, batterijen en accu's op het einde van de gebruiksduur gescheiden van het huishoudelijk afval moeten worden ingezameld.

Wanneer er onder het symbool (Fig. 1) een chemisch symbool staat gedrukt, betekent dit dat de batterij of accu zware metalen in een bepaalde concentraatie bevat. Dit wordt als volgt aangeduid:

Hg: kwik (0,0005%), Cd: cadmium (0,002%), Pb: lood (0,004%)

In de Europese Unie worden elektrische en elektronische producten, batterijen en accu's afzonderlijk ingezameld.

Breng deze apparatuur, batterijen en accu's dan naar het gemeentelijke afvalinzamelingspunt.

Help ons mee het milieu te beschermen!

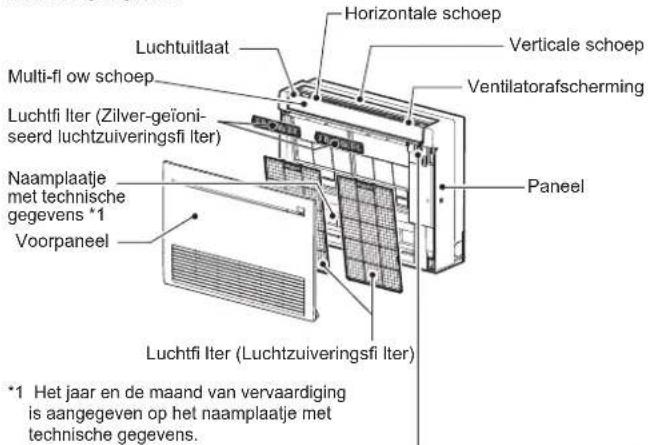

NAAM VAN ELK ONDERDEEL

Binnenunit

Luchtuitlaat Multi-fl ow schoep Luchtfi Iter (Zilver-geïoni-seerd luchtzuiveringsfi Iter) Naamplaatje met technische gegevens *1 Voorpaneel Luchtfi Iter (Luchtzuiveringsfi Iter) Horizontale schoep Verticale schoep Ventilatorafscherming Paneel *1 Het jaar en de maand van vervaardiging is aangegeven op het naamplaatje met technische gegevens.

Display en bedieningsgedeelte
(als het voorste rooster geopend is)

Noodbedienings- schakelaar

Ontvangstsensor voor signaal van afstandsbediening Bedieningsindicator

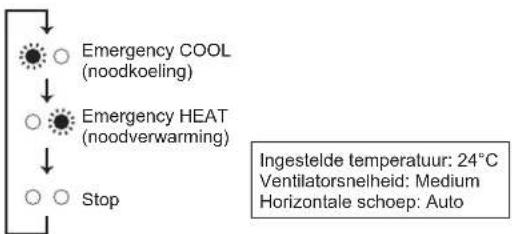

Als de afstandsbediening niet kan worden gebruikt...

U kunt de noodbediening activeren door de noodbedieningsschakelaar (E.O SW) op de binnenunit in te drukken.

Als u de noodbedieningsschakelaar (E.O SW) indrukt, wijzigen de werkingsstanden in de volgende volgorde:

Bedieningsindicator

Luchtinlaat (achter- en zijkant) Koelstofl eiding Luchtuitlaat Naamplaatje met technische gegevens *1 Afvoeruitlaat

De buitenunits kunnen uiterlijk verschillen.

*1 Het jaar en de maand van vervaardiging is aangegeven op het naamplaatje met technische gegevens.

UIT TE VOEREN HANDELINGEN VOOR INGEBRUIKNAME

Voor ingebruikname: Steek de stekker in het stopcontact en/of schakel de netschakelaar in.

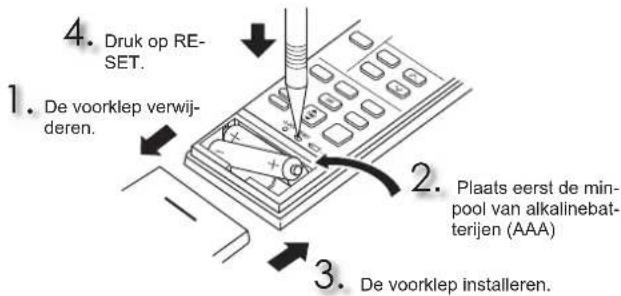

De batterijen in de afstandsbediening plaatsen

4. Druk op RESET. 1. De voorklep verwijderen. 2. Plaats eerst de minpool van alkalinebatterijen (AAA) 3. De voorklep installeren.

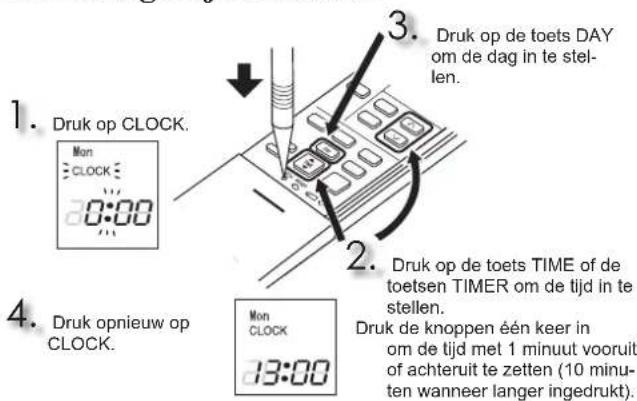

De huidige tijd instellen

1. Druk op CLOCK. Mon CLOCK 0:00 2. Druk op de toets DAY om de dag in te stellen. 3. Druk op de toets TIME of de toetsen TIMER om de tijd in te stellen. 4. Druk opnieuw op CLOCK. Mon CLOCK 13:00 Druk de knoppen een keer in om de tijd met 1 minuut vooruit of achteruit te zetten (10 minuten wanneer langer ingedrukt).

UIT TE VOEREN HANDELINGEN VOOR INGEBRUIKNAME

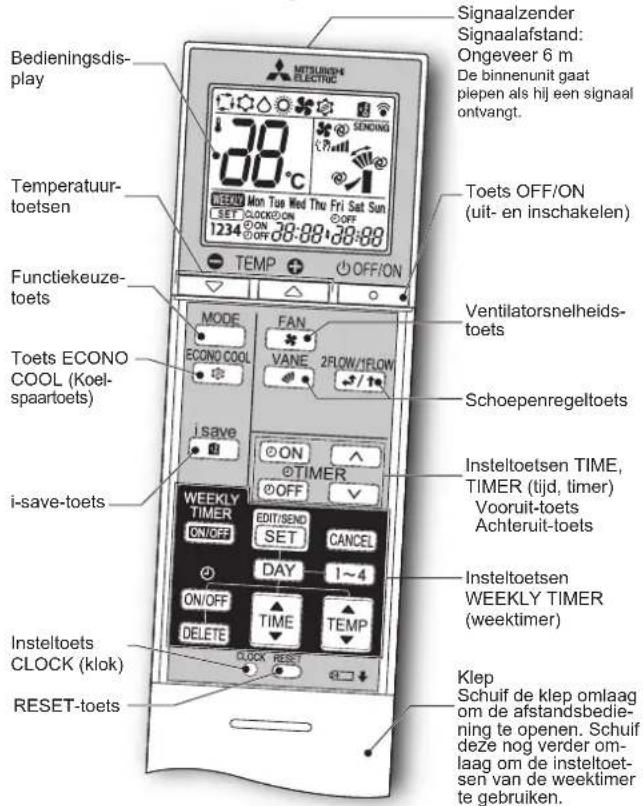

Afstandsbediening

Bedieningsdis- play 38°C MON Tue Wed Fri Sat Sun SET CLOCK ON 1234 ON 38:88 38:88 TEMP OFF/ON Toets OFF/ON (uit- en inschakelen) Temp FAN ECONO COOL VANE 2FLOW/1FLOW Schoepenregeltoets Toets ECONO COOL (Koel- spaartoets) i-Save-toets WEEKLY TIMER ON/OFF EDIT/SEND SET CANCEL DAY 1~4 ON/OFF TIME DELETE TIMP CLOCK RESET Insteltoetsen WEEKLY TIMER (weektimer) Insteltoets CLOCK (klok) RESET-toets Signaalzender Signaalafstand: Ongeveer 6 m De binnenunit gaat piepen als hij een signaal onvangt. Ventilatorsnelheids- toets Schoepenregeltoets Insteltoetsen TIME, TIMER (tijd, timer) Vooruit-toets Achteruit-toets Klep Schuif de klep omlaag om de afstandsbedie- ning te openen. Schuif deze nog verder om- laag om de insteltoet- sen van de weektimer te gebruiken.

Insteltoetsen TIME, TIMER (tijd, timer)

Meer tijd/minder tijd instellen

ON (ON-timer) : De airconditioner wordt op de ingestelde tijd ingeschakeld (ON).

OFF (OFF-timer): De airconditioner wordt op de ingestelde tijd uitgeschakeld (OFF).

Druk op △ (vooruit) en (achteruit) om de tijd van de timer in te stellen.

Insteltoetsen WEEKLY TIMER (weektimer) —

Druk op EDIT/BENO SET om de instellingsstand van de weektimer te openen.

Druk op eny om een dag (of dagen) en nummer voor de instelling te selecteren.

Druk op ON/OFF, en om ON/OFF, tijd en temperatuur in te stellen.

Druk op SET om de instelling van de weektimer te voltooien en over te brengen.

Druk op ONOFF WEEKLY TIMER om de weektimer in te schakelen (ON). (WEEKLY gaat branden.)

Druk nogmaals op WEEKLY TIMER ONOP om de weektimer uit te schakelen (OFF). (WEEKLY gaat uit.)

Toets OFF/ON (uit- en inschakelen)

Functiekeuzetoets

Temperatuurtoetsen

Ventilatorsnelheidstoets

Schoepenregeltoets

Druk op VANE veort een verticale luchtstroomrichting. ledere keer dat u de knop indrukt, wijzigt de lucht- stroomrichting in de volgende volgorde:

• Wanneer de binnenunit wordt ingesteld op AUTO, zijn twee korte pieptonen te horen.
• Handmatig verplaatsen van de horizontale schoep/multi-flow schoep kan problemen veroorzaken.
• De horizontale schoep/multi-flow schoep beweegt in bepaalde intervallen automatisch om de positie ervan vast te stellen en keert dan terug naar de ingestelde positie.
• De horizontale schoepen kunnen bewegen en van positie veranderen wanneer de stand van de luchtuitlaat tussen 1 FLOW en 2 FLOW wordt geschakeld.

Schoepenregeltoets

2FLOW/1FLOW

Druk op om de luchtuitlaat of -uitlaten te selecteren.

Wanneer 2 FLOW wordt geselecteerd, wordt er lucht vanaf de bovenkant en voorkant van het apparaat geblazen. Wanneer 1 FLOW wordt geselecteerd, wordt er alleen lucht vanaf de bovenkant van het apparaat geblazen.

De multi-flow-schoep is automatisch op de juiste stand ingesteld.

Zelfs wanneer 2 FLOW wordt geselecteerd, wordt er alleen in de volgende omstandigheden lucht vanaf de bovenkant van het apparaat geblazen:

• Tijdens COOL/DRY: als de kamertemperatuur nabij de ingestelde temperatuur ligt. Als de airconditioner 0,5 tot 1 uur heeft gewerkt.
• Tijdens HEAT: als de temperatuur van de luchtstroom laag is. (Bij werking in de stand voor ontdooien, opstarten, enz.)

Toets ECONO COOL (Koelspaartoets)

De microprocessor wijzigt de ingestelde temperatuur en de luchtstroomrichting automatisch.

i-save-toets

Met een vereenvoudigde terugzetfunctie kunt u door een keer op de teets te drukken de voorkeursinstelling (vooraf ingesteld) oproepen. Druk de toets opnieuw in en u gaat met-een terug naar de vorige instelling.

REINIGEN

Instructies:

• Schakel de stroomvoorziening of de netschakelaar uit voordat u begint met reinigen.
• Raak de metalen onderdelen niet met uw handen aan.
• Gebruik geen benzine, verdunner, schuurpoeder of insecticide.

• Gebruik alleen verdunde, neutrale reinigingsmiddelen.

• Stel onderdelen om deze te drogen, niet aan direct zonlicht, hitte of vlammen bloot.

• Gebruik geen water dat warmer is dan 50°C.
• Gebruik geen harde borstel, schuursponsje of iets dergelijks.
• Laat de horizontale schoep niet langdurig in vloeistof ondergedompeld en spoel deze schoep niet af.

Luchtfi Iter (Zilver-geioniseerd luchtzuiveringsfi Iter)

Achterkant van luchtfi Iter

Elke 3 maanden reinigen:

- Verwijder vuil met een stofzuiger.

Wanneer u het vuil niet met een stofzuiger kunt verwijderen:

• Dompel het filter en het frame in lauw water voordat u het afspoelt.
  (U kunt een verdund mild reinigingsmiddel gebruiken om hardnekkig vuil te verwijderen.)
• Laat het filter na het spoelen goed drogen in de schaduw.

• Vervang het luchtreinigingsfi Iter door een nieuw fi Iter voor de beste prestaties.
  • Onderdeelnummer MAC-2370FT-B

Luchtfi lter (Luchtzuiveringsfi lter)

• Elke twee weken reinigen
• Verwijder vuil met een stofzuiger of spoel het af met water.
• Laat het filter na het spoelen goed drogen in de schaduw.

↑

• Reinig de fi Iters regelmatig voor de beste prestaties en voor energiebesparing.
• Vuile fi Iters veroorzaken condensatie van water in de airconditioner en dit kan leiden tot de groei van fungi zoals schimmels. Het wordt aangeraden om de luchtfi Iters elke 2 weken te reinigen.

Deze informatie is gebaseerd op VERORDENING (EU) Nr. 528/2012

MODELNAAM	Behandeld voorwerp (Naam van onderdeel)	Werkzame stoffen (CAS-Nr.)	Eigenschap	Aanwijzingen voor gebruik (informatie over veilige bediening)
MFZ-KT25/35/50/60VG	FILTER	Zilvematriumwaterstofzirkoniumfosfaat (265647-11-8)	Antibacterieel Schimmelwerend	Gebruik dit product uitsluitend voor het beoogde doel en houd u daarbij aan de aanwijzingen in de bedieningshandleiding.Niet in de mond stoppen. Buiten bereik van kinderen houden.
		Zilver-zink-zeoliet (130328-20-0) Antibacterieel		Gebruik dit product uitsluitend voor het beoogde doel en houd u daarbij aan de aanwijzingen in de bedieningshandleiding.Niet in de mond stoppen. Buiten bereik van kinderen houden.
MAC-2370FT-E FILTER		Zilver-zink-zeoliet (130328-20-0) Antibacterieel		Gebruik dit product uitsluitend voor het beoogde doel en houd u daarbij aan de aanwijzingen in de bedieningshandleiding.Niet in de mond stoppen. Buiten bereik van kinderen houden.

Indien u deze punten heeft gecontroleerd maar de airconditioner nog niet juist functioneert, gebruik de airconditioner dan niet meer en raadpleeg uw leverancier.

Symptoom Uitleg en controlepunten
Binnenunit
De unit kan niet worden bediend.	• Is de netschakelaar aangezet?• Is de stekker in het stopcontact gestoken?• Is de ON-timer ingesteld?
Na het opnieuw inschakelen werkt de unit ongeveer 3 minuten niet.	• Dit gebeurt op aangeven van de microprocessor ter bescherming van de unit. Wacht even.
Er komt damp uit de luchtuitlaat van de binnenunit.	• De koele lucht uit de unit zorgt ervoor dat vocht in de lucht binnen de ruimte snel afkoelt en in dampvorm overgaat.
De zwenkfunctie van de HORIZONTALE SCHOEP stopt even en start daarna weer.	• Hierdoor gaat de zwenkfunctie van de HORIZONTALE SCHOEP weer normaal werken.
Tijdens de werking verandert de luchtstroomrichting.De richting van de horizontale schoep/multi-fl ow schoep kan niet worden aangepast met de afstandsbediening.	• Indien tijdens verwarmen de temperatuur van de luchtstroom te laag is of het apparaat aan het ontdooien is, dan wordt de horizontale schoep automatisch in verticale positie gezet. De multi-fl ow schoep is ingesteld op de dichte stand.• Als de airconditioner in de COOL (koel)- of DRY (droog)-stand werkt, en 1 uur lang door blijft gaan terwijl de lucht horizontaal blaast, wordt de richting van de luchtstroom automatisch naar positie (1) gebracht om te voorkomen dat condenswater naar beneden kan druppelen. De multi-flow schoep is ingesteld op de dichte stand.• De horizontale schoep/multi-fl ow schoep beweegt in bepaalde intervallen automatisch om de positie ervan vast te stellen en keert dan terug naar de ingestelde positie.
In de bedrijfsstand verwarmen wordt de werking ongeveer 10 minuten lang gestopt.	• De buitenunit wordt ontdood.Dit is in 10 minuten voltooid; wacht daarom even. (Wanneer de buitentemperatuur te laag is en de vochtigheid te hoog, wordt ijs gevormd.)
De unit start automatisch wanneer de netspanning wordt ingeschakeld, maar kan niet met de afstandsbediening worden bediend.	• Deze modellen zijn uitgerust met een functie voor automatisch opnieuw starten. Wanneer de netspanning uitgeschakeld wordt zonder de unit met de afstandsbediening uit te zetten en vervolgens de netspanning weer wordt ingeschakeld, dan start de unit automatisch opnieuw in de stand die met de afstandsbediening was ingesteld toen de stroomtoevoer werd onderbroken. Raadpleeg "Automatische herstartfunctie".
De multi-fl ow schoep gaat automatisch open en dicht.	• De multi-flow schoep wordt automatisch geregeld via een microcomputer, in overeenstemming met de luchtstroomtemperatuur en bedrijfstijd van de airconditioner.
De binnenunit die niet in werking is, wordt warm en er is een geluid dat lijkt op stromend water, in de unit te horen.	• Door een binnenunit die niet in werking is, blijft toch een kleine hoeveelheid koelmiddel stromen.
De binnenunit verkleurt na verloop van tijd.	• Hoewel plastic geel verkleurt onder invloed van factoren als ultraviolet licht en temperatuur, heeft deze verkleuring geen effect op de werking van het product.
Buitenunit (Multisysteemfunctie)
Als de stand verwarmen wordt geselecteerd, zal de unit niet direct met verwarmen beginnen.	• Als het verwarmen wordt gestart tijdens het ontdooien van de buitenunit, dan duurt het enkele minuten (max. 10 minuten) voordat er warme lucht uit de unit wordt geblazen.
De ventilator van de buitenunit draait niet, ook al is de compressor in werking. Als de ventilator begint te draaien, stopt hij snel weer.	• Als de buitentemperatuur tijdens het koelen erg laag is, werkt de ventilator met tussenpozen om voldoende koelwerking te verkrijgen.
De buitenunit lekt water. • Tijdens COOL en DRY worden leidingen en hun koppelingen afgekoeld, waardoor op hun buitenkant condens kan ontstaan.• Tijdens verwarmen kan condenswater op de warmtewisselaar ontstaan en naar beneden druppen.• Tijdens verwarmen zorgt de ontdooifunctie ervoor dat ijs op de buitenunit smelt en als water naar beneden drupt.
Er komt witte rook uit de buitenunit.	• Tijdens verwarmen ontstaat door het ontdooien stoom, die op witte rook lijkt.
Afstandsbediening
Het display van de afstandsbediening is niet zichtbaar of is vaag. De binnenunit reageert niet op het signaal van de afstandsbediening.	• Zijn de batterijen leeg?• Zijn de polen (+,-) van de batterijen verwisseld?• Wordt er op toetsen van de afstandsbediening van andere elektrische apparaten gedrukt?

Symptoom Uitleg en controlepunten
Koelt of verwarmt niet
De airconditioner koelt of verwarmt niet voldoende.	• Is de juiste temperatuur ingesteld?• Is de juiste ventilatorsnelheid ingesteld? Zet de ventilatorsnelheid op Hoog of Superhoog.• Is de luchtuitlaat ingesteld op 1 FLOW? Stel deze in op 2 FLOW.• Is het fi iter schoon?• Is de ventilator of de warmtewisselaar van de binnenunit schoon?• Wordt de luchtinlaat of -uitlaat van de binnen- of buitenunit geblokkeerd?• Staat er een raam of deur open?• Het kan gebeuren dat de ingestelde temperatuur pas na enige tijd of helemaal niet wordt bereikt, afhankelijk van de afmetingen van de ruimte, de omgevingstemperatuur en dergelijke.
De ruimte wordt niet vol- doende gekoeld.	• Als u in een ruimte een ventilator of gasfornuis gebruikt, wordt het koelsysteem zwaarder belast. Hierdoor kan het koelend vermogen mogelijk onvoldoende zijn.• Als de buitentemperatuur erg hoog is, kan het koelend vermogen mogelijk niet voldoende zijn.
De ruimte wordt niet vol- doende verwarmd.	• Als de buitentemperatuur erg laag is, kan de ver- warmingscapaciteit mogelijk niet voldoende zijn.
In de bedrijfsstand verwarmen wordt de lucht niet snel uitgeblazen.	• Wacht even totdat de airconditioner gereed is om warme lucht uit te blazen.
Luchtstroom
De lucht uit de binnenunit ruikt vreemd.	• Is het fi iter schoon?• Is de ventilator of de warmtewisselaar van de binnenunit schoon?• De airconditioner kan geuren opnemen van muren, vloerkleden, meubilair, kleding e.d. en deze samen met de lucht uitblazen.
Geluid
Een krakend geluid is te horen.	• Dit geluid ontstaat door uitzetten/inkrimpen van het paneel, enzovoort, dat wordt veroor- zaakt door temperatuursveranderingen.
Een borrelend geluid is te horen.	• Dit geluid hoort u wanneer bij het inschakelen van afzuiging of ventilator buitenlucht wordt aangezo- gen via de afvoerslang, waardoor water dat zich in de afvoerslang bevindt naar buiten spuit.U hoort dit geluid ook wanneer buitenlucht in de afvoerslang wordt geblazen door sterke wind.
De binnenunit maakt mecha- nische geluiden.	• Dit geluid ontstaat wanneer de ventilator of de compressor wordt in- of uitgeschakeld.
Het stromen van water is te horen.	• Dit geluid ontstaat wanneer er koelmiddel of ge- condenseerd water in de airconditioner stroomt.
Soms is een sissend geluid te horen.	• Dit geluid ontstaat wanneer de stroming van het koelmiddel door de airconditioner verandert.
Het geluid van een motor en een kolkend geluid zijn in de binnenunit te horen.	• Dit geluid hoort u als condenswater dat tijdens de COOL/DRY-stand is ontstaan, uit de bin- nenunit wordt afgevoerd.• Het is mogelijk dat u geluiden hoort in bin- nenunits die niet worden gebruikt; dit is het geluid van water dat wordt afgevoerd. (Dit geluid stopt automatisch. Wacht even.)
Timer
De weektimer werkt niet volgens de instellingen.	• Is de ON/OFF-timer ingesteld?• Breng de instellingsgegevens van de weekti- mer nogmaals over naar de binnenunit. Wan- neer de gegevens goed zijn ontvangen, zendt de binnenunit een lange pieptoon uit. Als de gegevens niet worden ontvangen, hoort u 3 korte pieptonen. Zorg dat de gegevens goed worden ontvangen.• In geval van een stroomonderbreking waarbij de netspanning wordt uitgeschakeld, geeft de klok van de binnenunit niet meer de juiste tijd aan. De weektimer zou hierdoor mogelijk niet goed kunnen werken. Zorg dat de afstandsbediening zich op een plaats bevindt waar de binnenunit het signaal kan ontvangen.
De unit start/stopt zonder aanleiding.	• Is de weektimer ingesteld?

OPLOSSEN VAN PROBLEMEN

Zet in de volgende gevallen de airconditioner uit en raadpleeg uw leverancier.

• Wanneer water uit de binnenunit lekt of druppelt.
• Wanneer de linkse bedieningsindicator knippert.
• Wanneer de netschakelaar vaak uit gaat.
• De signalen van de afstandsbediening worden mogelijk niet goed ontvangen in een ruimte waar TL-verlichting (bijv. van het invertertype) wordt gebruikt.
• De werking van de airconditioner stoort de radio- en tv-ontvangst. Voor het betreffende apparaat kan een antenneversterker nodig zijn.
• Wanneer er een abnormaal geluid te horen is.
• Wanneer een koelmiddellekkage wordt geconstateerd.

TECHNISCHE GEGEVENS

Model	Setnaam		— — — —
	Binnen		MFZ-KT25VG MFZ-KT35VG MFZ-KT50VG MFZ-KT60VG
	Buiten		— — — —
Functie Koelen Verwarmen Koelen Verwarmen Koelen			Verwarmen Koelen Verwarmen
Stroomvoorziening			~ /N, 230 V, 50 Hz
Capaciteit kW			— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
Invoer kW			0,020 0,024 0,020 0,024 0,037 0,052				0,063 0,059
Gewicht Binnen kg			14,5 15,0
IP-waarde	Binnen		IP20
Toelaatbare maximale bedrijfsdruk	Inlaatzijde	MPa	—
	Uitlaatzijde	MPa	4,15
Geluidsniveau (één)	Binnen (Superhoog/Hoog/Medium/Laag/Stil)	dB(A)	41/37/31/24/19	44/37/30/23/19	41/37/31/24/19	44/37/30/23/19	48/42/37/32/28	49/44/40/35/29	53/46/40/36/28	51/47/41/35/29
Luchtstroomvolume (één)	Binnen (Superhoog/Hoog/Medium/Laag/Stil)	m / min	8,9/7,8/6,5/4,8/3,9	9,7/7,3/5,6/4,0/3,5	8,9/7,8/6,5/4,8/3,9	9,7/7,3/5,6/4,0/3,5	12,3/10,4/8,6/6,7/5,6	14,0/11,6/9,4/7,7/6,0	15,0/12,3/9,6/8,0/5,6	14,6/12,5/9,7/7,7/6,0
Geluidsniveau (multi)	Binnen (Superhoog/Hoog/Medium/Laag/Stil)	dB(A)	43/38/33/28/23	44/39/34/28/24	43/38/33/28/23	44/39/34/28/24	48/42/37/32/28	49/44/40/35/29	—	—
Luchtstroomvolume (multi)	Binnen (Superhoog/Hoog/Medium/Laag/Stil)	m / min	9,0/7,8/6,5/4,8/4,2	9,7/7,8/6,3/4,9/4,2	9,0/7,8/6,5/4,8/4,2	9,7/7,8/6,3/4,9/4,2	12,3/10,4/8,6/6,7/5,6	14,0/11,6/9,4/7,7/6,0	—	—

Gegarandeerd werkbereik

		Binnen	Buiten
Koelen	Bovengrens	32°C DB23°C WB	*Opmerking 2
	Ondergrens	21°C DB15°C WB
Verwarmen	Bovengrens	27°C DB—
	Ondergrens	20°C DB—

DB: Droge temperatuur
WB: Natte temperatuur

Opmerking:

1. Temperatuurwaarden

Koelen — Binnen: 27°C DB, 19°C WB

Buiten: 35°C DB

Verwarmen — Binnen: 20°C DB

Buiten: 7°C DB, 6°C WB

1. Neem contact op met uw leverancier voor de technische gegevens en/of raadpleeg de catalogus.

Model				MFZ-KT25VG	MFZ-KT35VG MFZ-KT50VG
Koelvermogen	waarneembaar	P_rated,c	kW	1,98	2,45	3,60
	latent	P_rated,c	kW	0,52	1,05	1,40
Verwarmingsvermogen		P_rated,h	kW	2,90	4,00	5,70
Totaal elektrisch ingangsvermogen		P_elec	kW	0,024	0,024	0,052
Geluidsvermogensniveau(per snelheid, indien van toepassing)		L_WA	dB(A)	54/47/43/37/35	54/47/43/37/35	60/54/49/42/39

(EU)2016/2281

verklaart hierbij onder eigen verantwoordelijkheid dat de voor residentiële, commerciële en licht-industriële omgevingen bestemde airconditioners en warmtepompen zoals onderstaand beschreven:

Opmerking: het serienummer staat op het naamplaatje van het product.
