Produkttyp	Snöslunga (snöfräs)
Märke	AL-KO
Modell	SnowLine 760.4 TE LED
Användning	Röjning av våt och pudrig snö på vägar och stabila ytor (hushållsanvändning)
Drivmedel	Bensin
Drivsystem	Band (modell TE)
Hastigheter	6 framåthastigheter, 2 backhastigheter
Belysning	Inbyggd LED, automatisk tändning vid start
Värmda handtag	Ja, med strömbrytare
Start	Manuell (dragstart) och elektrisk 230 V
Utkastriktning	Ställbar med vev
Utkastningshöjd	Justerbar med spak
Röjningshöjd	Justerbar med medar (graderingar)
Driftsätt	Transport, Normal, Packed Snow (endast 760.4 TE LED)
Säkerhetsanordningar	Kopplingsspakar (2), skjuvbultar, skyddsplåt, säkerhetsetiketter
Underhåll	Smörjning av skruv, oljebyte, kontroll av tändstift, rengöring efter användning
Rengöring	Spruta inte vatten; använd medföljande rengöringsverktyg för utkastningskanalen
Reservdelar	Skjuvbultar, Bowdenkablar, tändstift, motorolja
Eftermarknadsservice	AL-KO – www.alko-garden.com
Garanti	Lagstadgad garanti mot tillverkningsfel; se bruksanvisning
Leveransinnehåll	Snöslunga, nedre och övre styrstång, kontrollpanel, utkastningskanal, rengöringsverktyg, nycklar, reservbultar, bruksanvisningar

Vanliga frågor - SnowLine 760.4 TE LED AL-KO

Hur startar man motorn på SnowLine 760.4 TE LED?

Se till att bensin- och oljetanken är fylld. Öppna bränslekranen, ställ choke på STÄNGD, tryck på primer 3–5 gånger, sätt gasspjället på snabb (hare), sätt i tändningsnyckeln, dra sedan i startlinan (manuell) eller använd 230 V-start. Skruven får inte vara frusen.

Hur justerar man röjningshöjden?

Stäng av motorn och vänta tills den stannat helt. Lossa på medarnas fästskruvar på skyddsplåten, flytta medarna uppåt eller nedåt för att önskad höjd, dra åt igen. Se till att båda medarna är på samma höjd för parallell röjning mot marken.

Hur undviker man att skruven fryser efter användning?

Efter varje användning, låt skruven och utkastarhjulet gå några minuter för att ta bort kvarvarande snö. Kontrollera före start att skruven inte är frusen; placera maskinen på lämplig plats för att tina vid behov.

Vad gör man om utkastningskanalen blockeras?

Släpp kopplingsspakarna, stäng av motorn och ta bort tändningsnyckeln. Använd medföljande rengöringsverktyg för att ta bort fastnad snö. Stick aldrig in händerna i utkastningskanalen. Om blockeringen kvarstår, kontakta en fackverkstad.

Hur växlar man?

Släpp kopplingsspaken för drivsystemet (koppla ur), för sedan växelspaken till önskat läge (1–6 för framåt, R1–R2 för back). Koppla i igen. Växla inte utan att koppla ur för att undvika skada på växellådan.

Hur underhåller man Bowdenkablarna?

Kontrollera regelbundet kabelspänningen. För att justera, lossa låsmuttern och vrid justeringsanordningen tills kabeln är lätt spänd utan att hänga. Dra åt låsmuttern. Vid fukt eller korrosion, byt kabel. Justeringen ska göras med avstängd motor.

Vilken motorolja ska man använda?

Se bruksanvisningen för motorn som medföljer maskinen. Generellt rekommenderas en kvalitetsolja för 4-taktsmotorer (SAE 30 eller 10W-30). Kontrollera oljenivån före varje användning och byt olja efter de första 5 timmarna, därefter enligt underhållsschemat.

Hur byter man skjuvbultarna?

Stäng av motorn och ta bort tändstiftskontakten. Ta bort fjäderpinnen, dra ut den skadade bulten, kontrollera axeln, sätt i en original reservbult från AL-KO och fäst med en pinne. Använd alltid originaldelar för att undvika skador på maskinen.

Hur förvarar man maskinen efter säsongen?

Töm förgasaren genom att starta motorn med bränslekranen stängd tills den stannar. Låt svalna. Töm bensintanken helt eller fyll den till brädden för att undvika kondens. Ta bort tändningsnyckeln, koppla ur tändstiftskontakten. Rengör maskinen och förvara den på en torr, avskild plats, utom räckhåll för barn.

Hur använder man läget Packed Snow på modell 760.4 TE LED?

Ställ driftsättsspaken på Packed Snow. Denna inställning sänker skruven och skyddsplåten för bättre röjning av packad snö. För transport, använd läget Transport, och för normal användning, läget Normal. Finjustering av höjden kan göras med justerskruven (49).

BRUKSANVISNING SnowLine 760.4 TE LED AL-KO

OBS! Fare for skader på maskinen. Et frosset snekkedrev kan före til skader på V-remmen.

OBS! Fare for skader på maskinen. Et frosset snekkedrev kan före til skader på V-remmen.

ÖVERSÄTTNING AV ORIGINALBRUKSANVISNING Innehällsförteckning

1 Om denna bruksanvisning 216

1.1 Symbol på titelsida 216
1.2 Teckenförklaring och signalord 216

2 Produktbeskrivning 216

2.1 Avsedd användning 216
2.2 Forutsebar felanvändning 216
2.3 Sakerhets- och skyddsanordninger ... 216
2.4 Leveransomfattning 217

3.1 Sakerhetsanvisiningar enligt ISO 8437 bilaga A 219
3.2 Sakerhetsanvisingar for manovre-ring 221
3.3 Hantering av bensin och olja 221

4 Packaupp maskinen (03) 222
5 Montering 222

5.1 Montera understag (04, 05) 222
5.2 Montera manoverpanel (06) 223
5.3 Montera och ställa in bowdendrag for kör- och skruvdrivning (07 - 12) 223
5.4 Afterjustera bowdendrag (13) 223
5.5 Kontrollera bowdendraginställning (14) 223
5.6 Montera stang for vaxelspak (15, 16) 223
5.7 Montera flexibel axel for snoutkast (17, 18) 223
5.8 Ansluta kontakt für värme och belysning (19). 223
5.9 Montera snoutkast (20 - 23) 223
5.10 Montera bowdendrag pa utkastluckan (24) 224
5.11 Hanga in bowdendrag (25) 224

6 Start 224

6.1 Drivmedel 224
6.2 Fylla pà motorolja (26) 224
6.3 Fylla pà bensin (26) 224
6.4 Kontrollera dacktryck [endast 700.4 E LED] (27) 225
6.5 Stalla in rojningshojd (28 - 30) 225
6.6 Kontrollera brytpinne pa maskinen (31, 48) 225
6.7 Starta motor (32 - 37) 225
6.8 Stanga av motor (38, 39) 226

7 Anvandning 226

7.1 Startarojning (40 - 42) 226
7.2 Stoppa rojning (43) 226
7.3 Byta växel für kördrivning (42 - 44) .....226
7.4 Valja driftssatt for 760.4 TE LED....227
7.5 Styra snöslunga 760.4 TE LED (45) ..227
7.6 Atgårdablockeringi snoutkast (43, 46) 227

8Reparation 227
9 Underhäll och skötsel 227

9.1 Underhallsplan 227
9.2 Smorja matarskruv (47) 227
9.3 Underhalla kör- och skruvdrivning (09). 228
9.4 Byta brytpinne (31, 48) 228
9.5 Finjustera matarskruvens hojd [endast 760.4 TE LED] (49) .....228
9.6 Justera kedjornas spanning [endast 760.4 TE LED] (50) 228

10 Avhjalpa fel 228
11 Forvaring 229
12 Atervinning. 229
13 Kundtjanst/service 229
14 Forsakran om overensstammelse 229
15 Garanti. 230

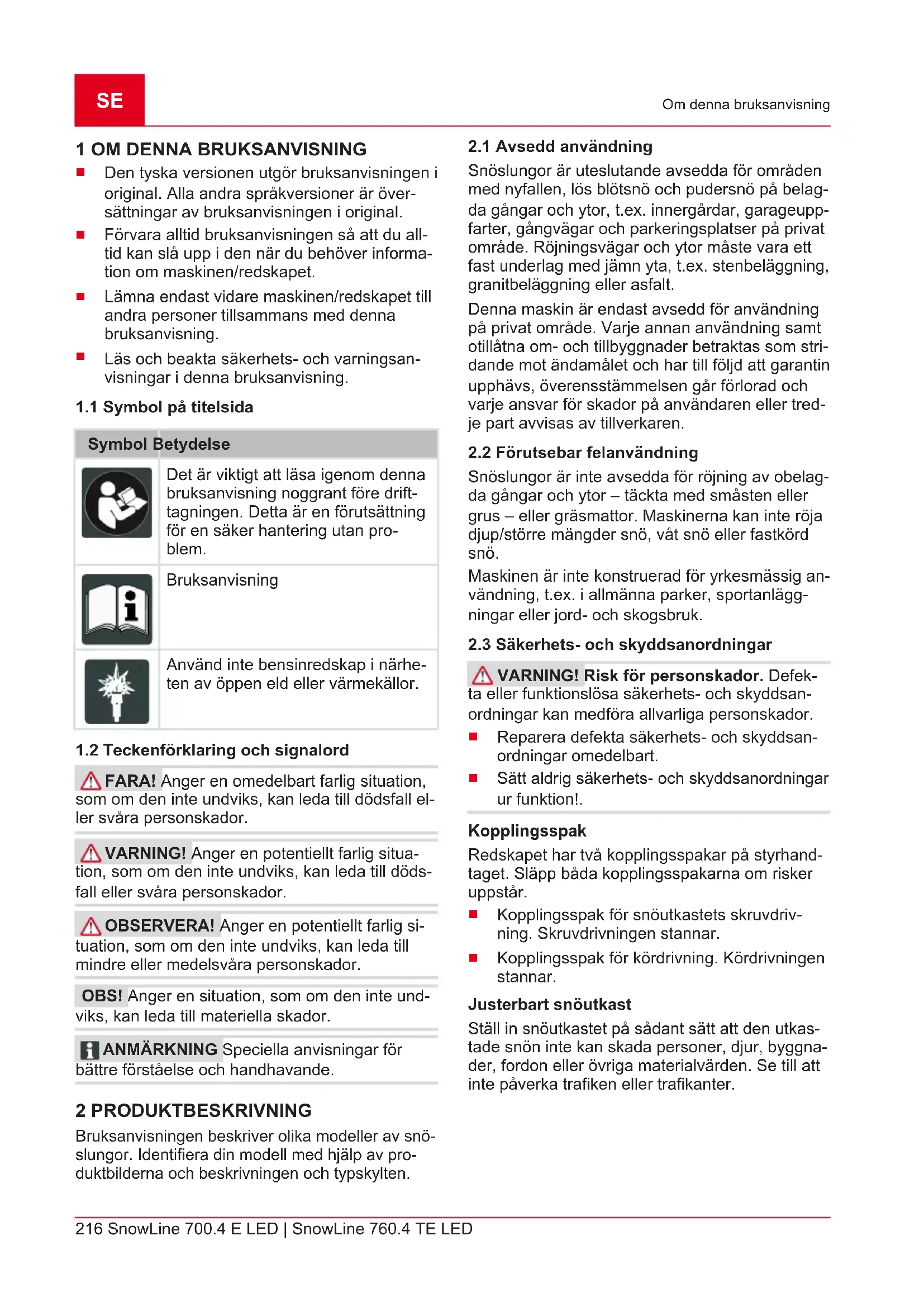

1 OM DENNA BRUKSANVISNING

Den tyska versionen utgor bruksanvisingen i original. Alla andra sprakversioner ar over-sattninger av bruksanvisingen i original.
Förvara alltid bruksanvisningen sa att du alltid kan sla upp i den när du behöver information om maskinen/redskapet.
Lämna endast vidare maskinen/redskapet till andra personer tillsammans medenna bruksanvisning.
Läs och beakta sakerhets- och vanningsanvisningar ienna bruksanvisning.

1.1 Symbol på titelsida

Symbol Betydelse

Det ar viktigt att lasaigenomenna braupsanvisning noggrant fore drifttagningen.Detta ar en forutsattning for en saker hantering utan problem.

Bruksanvisning

Använd inte bensinredskap i narherten av öppen eld eller varmekällor.

1.2 Teckenförklaring och signalord

FAR! Anger en omedelbart farlig situation, som om den inte undviks, kan leda till dödsfall ell er svåra persorskador.

WARNING! Anger en potentiellt farlig situation, som om den inte undviks, kan leda till dōds-fall aller svāra personskador.

OBSERVERA! Anger en potentiellt farlig situation, som om den inte undviks, kan leda till mindre eller medelsvåra persorskador.

OBS! Anger en situation, som om den inte undviks, kan leda till materiella skador.

ANMARKING Speciella anvisningar for bättre Förståelse och handhavande.

2 PRODUKTBESKRIVNING

Bruksanvisingen beskriver olika modeller av snoslungor. Identifera din modell med hjalp av produktbilderna och beskrivningen och typskylten.

2.1 Avsedd användning

Snöslungor ar uteslutande avsedda for områden med nyfallen, los blötsno och pudersnø pa belagda gängar och ytor, t.ex. innergårdar, garageupparter, gängvågar och parkeringsplatser pa privat omrade. Rönjningsvågar och ytor maste vara ett fast underlag med jämnyta, t.ex. stenbeläggning, granitbeläggning eller asfalt.

Denna maskin ar endast avsedd for anvandning pa privat omrade. Varje annan anvandning som otillatna om- och tillbyggnader betraktas som stridande mot andamaget och har till foljd att garantin upphavs, overensstammelsen gär forlorad och varje ansvar for skador pa användaren eller tredje part avvisas av tillverkaren.

2.2 Forutsebar felanvändning

Snöslungor ar inte avsedda for rojning av obelagda gängar och ytor -tackta med småsten ellgrus -eller grasmattor. Maskinerna kan inte roja djup/storre mangder snö, vát snö eller fastkördsnö.

Maskinen ar inte konstruerad for yrkesmagg anvandning, t.ex. i allmanna parker, sportanlaggingar aller jord- och skogsbruk.

2.3 Sakerhets- och skyddsanordninger

VARNING! Risk for personskador. Defekta aller Funktionslösa sakerhets- och skyddsanordninger kan medfora allvarliga personskador.

Reparera defekta sakerhets- och skyddsanordningar omedelbart.
Satt aldrig sakerhets- och skyddsanordninger ur Funktion!.

Kopplingsspak

Redskapet har två kopplingsspakar på styrhandtaget. Slapp bada kopplingsspakarna om risker uppstar.

Kopplingsspak for snoutkastets skruvdriv- ning. Skruvdrivningen stannar.
Kopplingsspak for kördrivning. Kördrivningen stannar.

Justerbart snöutkast

Ställ in snoutkastet på sändant satt att den utkastade snön inte kan skada personer, djur, byggnader, fordon aller övriga materialvarden. Se till att inte paverka trafiken aller trafikanter.

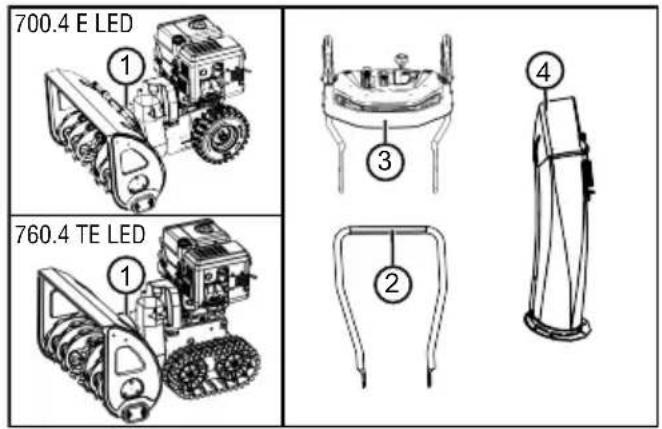

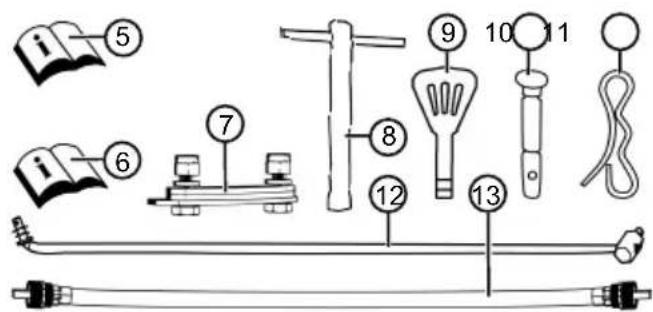

2.4 Leveransomfattning

Leveransomfattningen innehäller alla positioner i listen. Kontrollera sa att alla positioner finns med:

Nr Component

1 Snöslunga

2 Understag

3 Manöverpanel med überstag

4 Snöutkast

5 Snöslungans braupsanvising

6 Motorns braupsanvising

7 Monteringssats für snöutkast (3x)

8 Tändstiftsnyckel

9 Motornyckel (2x)

10 Reserv-brytpinne (6x)

11 Fjädersprint (6x)

12 Stång für växelspak

13 Flexibel axel für snöutkast

2.5.1 Sakerhetsmärkning

Symbol Betydelse
!	Obs! Var särskilt försiktig vid hantering!
	Läsigenbruksanvisningen ffre användning!
	Hàll avständ frän utkastområdet. Fara till följd av snöutkast.
	Använd ögon- och hörskelydd!
	Rör inte de roterande delarna. In-dragningsrisk!
	Greppa inte in i snöutkastet!
	Greppa inte in ellr sparka mot ma-tarskruven!
	Stäng av redskapets motor innan arbete påbörjas.
STOP	Dra ut tändstiftskontakten innan un- derhålls- och reparationsarbeten påbörjas.
	Se till att inga andra personer finns i farozonen!
	Roterande delar i utkastområdet! In-dragningsrisk!

2.5.2 Manövertecken

Symbol Innebörd
Choke CLOSE / OPEN (STÄNG / ÖPPNA)	NOL
Gas Längsamt / snabbt	STOP
Motornyckel TILL/FRÄN	STOP
Bränslekran OFF (stängd) ON (öppen)	OFF ON
Primerknapp	DA
Skruvdrivning Starta / stoppa
	STOP
Kördrivning Starta / stoppa
	STOP

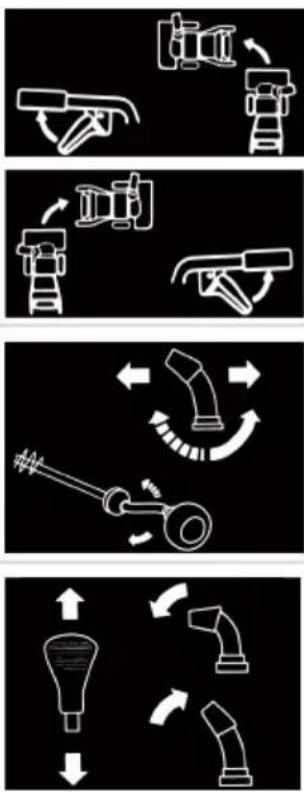

Symbol Innebord

Styra snöslangan at
vänster / Höger

Rikta snoutkast med vev

Stalla in snoutkastshöjd med spak

2.6 Produktöversikt 700.4 E LED (01)

Nr Component

1 Uppvärmningsbara handtag
2 Kopplingsspak for skruvdrivning
3 Kopplingsspak for kördrivning
4 Handvev for utkastriktning
5 Spak forinstalling utkasthöjd
6 Växelspak, 6 framåt- och 2 bakåtväxlar
7 Brytare for handtagsvarme
8 Reserv-brytpinne (2x)
9 Belysning
10Tanklock
11 Oljepäfyllningslock
12 Deflektor på snöutkast für inställning ut-kasthöjd
13 Snoutkast med ingreppsskydd
14 Kapa
15 Rengöringsverktyg (monterat på kapa)

Nr Component

16 Utkasthjul
17 Matarskruv
18 Rönjningsplatta
19 Höjdjusterbara glidskor
20 Tändstiftskontakt

2.7 Produktoversikt 760.4 TE LED(02)

Nr Component

1 Uppvärmningsbara handtag
2 Kopplingsspak for skruvdrivning
3 Kopplingsspak for kördrivning
4 Handvev for utkastriktning
5 Spak für inställning utkasthöjd
6 Växelspak,

6 framåt- och 2 bakåtväxlar

7 Brytare for handtagsvarme
8 Reserv-brytpinne (2x)
9 Tippspak at vänster och höger for styrning banddrift
10 Belysning
11Tanklock
12 Oljepáfyllningslock
13 Deflektor på snöutkast fürinstallung ut-kasthöjd
14 Snoutkast med ingreppsskydd
15 Driftssattsspak:

17 Rengöringsverktyg (monterat på kapa)
18 Utkastjul
19 Matarskruv
20 Rönjningsplatta
21 Höjdjusterbara glidskor
22 Tändistftskontakt

3 SÄKERHETSANVISNINGAR

FARALivsfara och fara for mycket allvarliga personskador! Bristande kannedom om sakerhetsanvisningar och braksanvisninger kan leda till allvarliga personskador och t.o.m. dddfall.

Läs och beakta alla sakerhetsanvisningar och andra anvisninger i denna bruksanvisning innan maskinen används.
Spara all bifogad documentation for framtida behov.

VARNING! Risk for brand och explosion.

Om bränsle rinner ut uppSTAR en explosiv bensinluftblandning. Vid felaktig hantering av bränsle kan snabbantändning, explosion och brand leda tillsvara personskador och t.o.m. dödsfall.

Förvara aldrig motorn framfor oppen eld ell erervarmekällor.
Använd aldrig motorn i brännbar omgivning.

VARNING! Risk for personskador pga defekter pa maskinen. Drift av defekt maskin kan leda till allvarliga personskador och skador pa maskinen.
Använd endast maskinen om det saknar defekter och skador och inga delar saknas eller sitterlös.

Greppa aldrig in i den roterande matarskruven!
VARNING! Risk for personskador. Defekta aller funktionslosa sakerhets- och skyddsanordninger kan medfora allvarlga personskador.
Reparera defekta sakerhets- och skyddsandingar omedelbart.
Satt aldrig sakerhets- och skyddsanordninger ur Funktion!.

3.1 Sakerhetsanvisiningar enligt ISO 8437 bilaga A

Förkunskaper

1. Läsigenom bra克斯- och unterhällsanvisingen noga. Bekanta dig med manöverdonen och korrekt användning av maskinen. Lar dig att snabbt kunna stänga av maskinen och manöverdonen.

2. Barn fär under inga omständigheter använda maskinen. En vuxen person som inte ar korrekt informerad om maskinens hantering fär under inga omständigheter använda det.

3. Se till att inga personer befindner sig inom ar-betsområdet, speciellt inte småbarn och hus-djur.
4. Var forsiktig vid användning av bakatväxeln sa att du inte halkar eller faller omkull.

Förberedelse

1. Kontrollera arbetsomradet dar maskinen skull anvandas, ta bort dorrattor, pulkor, brader, staltrad aller andra frammande foremal.
2. Koppla ur och lagg in tomgangen innan du startup motorn.
3. Använd inte maskinenutan lamplig vinterklädsel. Använd stabila skor som ger stabilitet på halkig mark.
4. Var fösaktig vid hantering av bensin, den ar lattantändlig.

Använd endast godkända bensindunkar.
Tanka inte motorn när den ar varm eller den gär.
Fyll pa bensintanken utomhus och var mycket forsiktig. Fyll aldrig bensintanken i slutna utrymmen.
Stäng tanklocker ordentligt och ta bort spildensin.

1. Använd ett jordat eluttag für alla redskap med elektrisk drivning aller elektrisk tändning.
2. Ställ in röjningsplattan när du röjer ytor med grus eller småstenar.
3. Åndra aldrig inställninger nar motorn går (utom i de fall)darr tillverkaren har rekommenderat detta).
4. Låt motor och maskin svalna till utomhustemperatur fore snörjningen.
5. Hantering av all sorters motordrivna maskiner kan medfora att frammande foremal slungas mot ogonen. Anvand dafor alltid skyddsglasogon aller skyddsvisir vid hantering,install-ning och reparation.
6. Använd hörskyydd für att undvika hörskador.

Användning

1. Se till att hälla händer och fötter på avständ frän roterande delar eller under dessa delar. Håll alltid avständ frän utkastöppningen.
2. Var mycket forsiktig när du använder eller behöver korsa infarter med singel, gängvägar

eller gator. Var uppmärksam på dolda hinder erller trafik.

1. Stäng av motorn, dra ur tändningskabeln och undersök snöslangan noga om ett främande foremål hamnar i maskinen, kontrollera om maskinen ar skadat och reparerat innan snöslangan startas om och användsigen.
2. Stäng av motorn och undersök orsaken om maskinen vibrerar onormalt. Vibrationer ar alltid ette tecken pa att att problem foreligger.
3. Stäng alltid av motorn under pauser erler innan rönningsplattan/drivhjulets hus erler utkastkanalen rengör somt nar reparatoner,inställninger erler inspektioner utförs.
4. Sakerställ att rojningsplatta/drivhjul och alla roterade delar stär absolut stilla innan rengö-ring, reparation ell inspektion pabörjas. Dra ur tändningskabeln och häll kabeln på avstand frän tändstiftet for att undvika tändning av misstag. Dra ut nätkontakten for elmoto-rer.
5. Använd inte motorn i slutna utrymmen om det inte ar for att starta och sedan kort forflytta snöslungan inom byggnaden aller kora ut den ur byggnaden. Oppna dorrar mot friska luften, avgaser ar farliga.
6. Röj inte sluttningar. Var mycket fösigtig nar maskinen används i lutande terräng. Försök aldrig roja i branta sluttningar.
7. Använd aldrig snöslungautan korrekta skyddsplatar, skyddsplattor uller övriga skyddsanordninger.
8. Använd aldrig snöslungan i narheten av glasfasader, fordon, belysningsschakt aller lutandete terräng osv. utan att stalla in utkastriktningen ordentlich. Hall barn och husdjur pa avstand.
9. Überbelasta inte maskinen med snabb snö-rojning.
10. Använd aldrig maskinen på halkiga ytor med hög transporthastighet. Var försiktigt vid bakåtkörning.
11. Rikta aldrig utkastet mot personer i narheten och lát aldrig nágon gá framfor maskinen.
12. Avbryt energiforsörjningen till rojningsplattan/ drivhjulet nar snöslangan transporteras aller inte används.
13. Anvand endast tillatna reserv- och tillbehorsdar fran snoslungans tillverkare, t.ex. balanseringsvikter, kompenseringsvikter, hus osv.
14. Använd aldrig snöslangan om sikten aller belysningen ar)dalg. Se till sa att du alltid star

stadigt och häller ordentligt i handtagen. Gå i lugn takt, spring aldrig under röjningen.

Underhäll och Förvaring

VARNING! Risk for allvarlga skador pa händerna när en blockerad utkastkanal rengörs! Kontakt med roterande skovelhjul i utkastkanalen medfor allvarlga skador pa händerna. Det ar de oftast forekomande skadorna pa snöfräsen. Vid rengöring av utkastkanalen:

Stäng av snöfräsen!
Vanta tills skovelhjulet statt stilli ca. 10 s.
Använd alltid attländigt verktyg for rengö-ring av utkastkanalen.
Använd aldrig händerna für rengöring av utkastkanalen!

1. Kontrollera regelbundet att skyddsanordningar, knivarnas skruvar, motorns monteringsskruvar osv. ar fast atdragna och garanterarsaker anvandning av maskinen.
2. Forvara aldrig maskinen i en byggnad där tändkällor som hetvattenaggregat, elektriska varmefläktar, torktumlare osv. forvaras när det finns bensin i tanken. Låt motorn svalna innan du forvarar maskinen i slutna utrymen.
3. Folj alltid anvisingarna i braksanvisingen när snöslangan skull forvaras under langretid.
4. Ta inte bort sakerhetsskyltar aller hanteringsanvisningar på maskinen och fornya dem vid behov.
5. Låt maskinen gå att par minutes after snörj-ningen for att forhindra att röningsplattan/ drivhjulet fryser fast.

Använd endast redskapet for avsett andamål. Annan användning kan leda till saväl personskador som skador på foremål.
Använd aldrig redskapet med nedslitna eller defektakomponenter.Ersatt alltid defekta komponenter med originalreservdeler frän tillverkaren.Om redskapet används med utslitna eller defektakomponenter kan inga garantiansprak stallas pa tillverkaren.
Stäng av motorn, vanta tills redskapet stared stilla och dra ur tandstiftskontakten i foljande fall:

Innan du lämnar utrustningenutan uppsikt
Vid rengörings- och underhällsarbeten

Fore alla installingsarbeten
När fel har uppkommit
Innan blockeringar losses
Innan igensattninger atgardas
Afterkontaktmedframmandekroppar
När störningar och onormala vibrationer har uppstätt i redskapet

Använd inte redskapet om du är paverkad av alcohol, droger aller medicin.

Använd korrekta kläder och skyddsutrustning for att undvika skador på huvud och övriga kroppsdelar samt hörskador.
Kläderna maste vara ändamalsenliga (atsit-tande) och fär inte utgöra ett hinder. Använd aldrig lost sittande kladesplagg eller accesso-er som kan dras in i redskapet, t.ex. halsdukar.
Den personliga skyddsutrustningen bestar av:

Hörselskydd och skyddsglasögon
Fasta och halkfria skor
Skyddshandskar

Häll händer och fötter resp. övriga kroppsdelar och klädesplagg borta.FR den roterande röjningsplattan, matarskruven och utkasthjulet.
Beakta lokala bestammelser när det gäller driftstider.
Lämna aldrig redskapetutan uppsikt nardet ar driftsklart.
Roj aldrig patak.

3.3 Hantering av bensin och olja

Explosions- och brandfara: Utträngande bensin-luftblandning kan skapa en explosionsfarlig atmosfar. Vid felaktig hantering av bransle kan snabbantandning, explosion och brand leda till svara personskador och t.o.m. dödsfall. Observera:

Rok inte under hantering av bensin.
Hantera bensinen enbart ute i det fria och aldrig i stangda utrymmen.
Beakta ovillkorligen de forhällningsregler som anges nedan.

Transportera och lagra endast bensin och olja i godkanda behallare. Forvara bensin och olja oatkomligt for barn.
For att undvika fororening av marken (miljöskydd), var noga med att inte bensin aller oljaslapps ut i jorden. Använd alltid tratt vid tankning av redskapet.

Tanka aldrig redskapet i stängda utrymmen. Pá golvet kan det bildas ansamlingar av bransleångor som kan leda till snabbantändning eller explosion.
Torka omgående av eventuell bensin fran redskapet och samla upp fran marken. Låt textilier som har sugit upp bensin liga och torka på en vällventilerad plats innan du kasserar dem. De kan annars självantända.
Lackande bensin avger bensinangor. Startadarfor aldrig motorn pa lackage-platsen utanminst 3 m bort.
Undvik hudkontakt med mineraloljeprodukter. Andas inte in bransleangor. Anvand alltid skyddshandskar vid tankning. Byt och tvatta skyddskladerna med jämna mellanrum.
Se till att du inte fär bensin på kläderna. Skulle det hända, byt kläder omedelbart.
- Oppna aldrig tankkocket med aktiv eller varm motor.
Tanka aldrig redskapet nar motorn ar igang.
eller om den ar varm.
- Se till att inte overfylla tanken (bensinen expanderar).
Stäng alltid tanklocker ordentligt.
Byt ut en skadad tank erler ett skadat tank-lock.
Rokning aller fortaring ar forbjudet under pafyllning med bensin aller olja.
Om bensin har runnit ut:

Starta inte motorn.
Undvik tändningsförsök.
Sug upp spilled bensin med bindemedel
eller trasa och avfallshantera korrekt.
Rengör redskapet.

Om motorolja har runnit ut:

Starta inte motorn.
Sug upp spilled olja med oljebindemedel
eller trasa och avfallshantera korrekt.
Rengör redskapet.

4 PACKA UPP MASKINEN (03)

VARNING! Risk for personskador om maskinen valter! Maskinen ar tung! Om den valter finns det risk for att kroppsdelar klams in och personer skadas allvarligt.

• Minst två personer ska packa upp maskinen gemensamt!
  Undvik att maskinen valter!

Maskinen inkl. alla tillbehörsdelar levereras i en papplàda. Ládan star pa en Euro-paett.

1. Placera ladan pa jamt underlag.
2. Ta bort forpackningsbanden.
3. Oppna Iadan uppe (03/a).
4. Ta bort forpackningsmaterial.
5. Ta ur losa delar, pase med smadelar och bruksanvisningar forsiktigt.
6. Skär upp lådans baksida (dvs. där motorn finns) försiktigt med en kniv sä att maskinen inte skadas.
7. Fäll ner lådans baksida (03/b).
8. Ta ur övriga lõsa delar samt övritg forpackningsmaterial forsiktigt.
9. Rulla ut (03/c) snöslangan bakat, dvs. med motorn forst ur ladan.

5 MONTERING

WARNING! Risker till följd av ofullständig montering! Drift av ofullständigt monterad maskin/redskap kan leda till allvarlga persorskador.

Använd endast maskinen/redskapet fullständigt monterat!
- Kontrollera alla sakerhets- och skyddsanord-ningar vad gäller befintlighet och Funktion inn-an start!

Nödvändiga verktyg

Nr Verktyg

1 U-nyckel eller ringnyckel NV 10 (x2)
2 U-nyckel eller ringnyckel NV 13
3 Insexnyckel 5 mm
4 Kombitang aller spetsig tang
5 Skruvmejsel
6 Sprayolja
7 Endast 700.4 E LED: Luftpump for dack med manometer (fordonsventil)

5.1 Montera understag (04, 05)

Montera understaget till vänster och höger nere på snöslangan.

1. Skruva ut skruvarna (04/1).
2. Satt in understaget (05/1).
3. Stick in skruvarna (05/2) genom understaget och dra Åt.

5.2 Montera manoverpanel (06)

1. Hall overstaget (06/1) inkl. manoverpanel mot understaget (06/2).
2. Stick in vardera 2 skruvar (06/3) genom overstaget och understaget och dra at med två underlöggsbrickor (06/4) och mutrar (06/5).

5.3 Montera och ställa in bowdendrag for kör- och skruvdrivning (07 - 12)

1. Hang in bowdendraget (07/1) for kördrivningen (07/2) i det undre halet (07/3) i höger spak.

2. Hang in bowdendraget (08/1) for skruvdriv- ningen (08/2) i det övre hålet (08/3) i vänster spak.

3. Ställ in bowdendragen enligt följande:

Vrid ställdonet i bowdendraget (09/1) i pilens riktning (09/a) tills bowdendraget inte hänger ner (lätt spant). Håll i vajernär du vrider sä att den inte vrids fel.
Dra at (09/b) lasmattern (09/2).

1. Fixera bowdendragen (10/1) med klammor (10/2) till vänster och höger på staget.

2. Spanna bowdendrag:

3. Lossa kontramuttrarna (11/1, 12/1) enaning.
   Vrid upp gangandstycket (11/2, 12/2) tills bowdendraget ar spant.
   Vrid kontramuttrarna mot fattingen (11/3, 12/3) for att fixera bowdendraget.

4. Dra ner (11/a, 12/a) gummiskyddet (11/4, 12/4) till kontramuttrarna for att skydda bowdendraget for korrosion.

5.4 Afterjustera bowdendrag (13)

Fininställingen gös med inställningsskruven.

1. Lossa (13/a) kontramuttern (13/2) på inställningsskruven.
2. Vrid (13/b) Installningskruven (13/3) for att frolnga eller forkorta Bowdendraget. Se till att bowdendraget ar en aning spant och inte hanger ner.
3. Dra at (13/a) kontramuttern (13/2)igen.

5.5 Kontrollera bowdendraginställning (14)

Kördrivnings bowdendrag förlangs med tiden. När det inte går att koppla till kördrivningen med aktiv motor, ar bowdendraget for langt och maste spannas.

1. Stäng av motorn (se Kapitel 6.8 "Stänga av motor (38, 39)", sida 226).

2. Ställ in bowdendraget igen (se Kapitel 5.3 "Montera och ställa in bowdendrag for kör och skruvdrivning (07 - 12), sida 223).

Kontrollera bowdendraginställning:

1. Starta motorn (se Kapitel 6.7 "Starta motor (32 - 37)", sida 225).
2. Lagg i vaxeln (se Kapitel 7.1 "Starta röjning (40 - 42)", sida 226).
3. Tryck ner (14/a) Höger handtag (14/1) für kördrivningen langsamt tills ett lätt motstand uppstär. Detta ar kopplingens tryckpunkt.
4. Om kördrivningen inte koplar till: Upprepa foregående steg.
5. Om installingen av bowdendraget inte lyckas: Kontakta tillverkarens kundtjanst.

5.6 Montera stang for vaxelspak (15, 16)

1. Hang in stangen (15/1) nere i fatest for vaxeln (16/2).
2. Hang in stangen uppe vid vaxelspaken (16/3) i fastet.
3. Säkra stangen nere och uppe med underlaggsbrickor och fjadersprintar.

5.7 Montera flexibel axel for snoutkast (17, 18)

1. På snöutkastet:

2. Stick in tappen (17/1) på den flexibla axelns (17/2) ena过得 till anslag i kopplingen (17/3) (17/a).
   Dra at den rafflade muttern (17/4) for hand.

3. Under manöverpanelen:

4. Stick in tappen på den flexibla axels (18/1) andra ände underifrän till anslag i viven (18/2) (18/a).

5. Dra at den räfflade muttern (18/3) für hand.

5.8 An Schluta Kontakt für värme och belysning (19)

1. Satt ihop kontaktdelarna (19/1) for belysningen och värmen.
2. Säkra stickfürbindelsen.

5.9 Montera snoutkast (20 - 23)

1. Smörj in snöutkastets glidyta (20/1) på snös-lungan med sprayolja (även smörjfett gär bra).

2. Lagg pa (20/a) plastringen (20/2) pa snoutkastets glidyta och smorj med sprayolja (aven smorjfett gär bra).

3. Satt p(a (21/a, 22/a) snoutkastet (21/1).

4. Satt in skruvarna (22/2) fran insidan genom halen och snoutkastet.
5. Skruva fast snoutkastet med sjalvsakrande muttrar (22/3).
6. Stick monteringsskruvarna (23/1) genom den stora styrplattan (23/2) och stick på de bada sma styrplattorna (23/3).

Anmärkning: De små styrplattorna maste ligga ovanpä den stora styrplattan.

1. Stick in styrplattorna med monteringsskruvarna underifran i snoutkastet.
2. Stick på underlaggsbrickor (23/4) på skruvarna.
3. Skruva fast självsakrande muttrar (23/5).

5.10 Montera bowdendrag på utkastluckan (24)

Detta bowdendrag hanterar snoutkastets utkastlucka och anvands for attinstalling utkasthjojd.

1. Hang in bowdendraget i fattningarna (24/1, 24/2). Gummiskyddet maste vara fastsatt pa det yttre bowdendraget.
2. Vrid kontramuttrarna (24/3, 24/4) fast mot fattningen tills bowdendraget ar spant.
3. Kontrollera bowdendragets langd med speken for installing utkasthojd:

Flytta spaken till främre anslag. Utkast-luckan maste sankas welt.
Flytta spaken till bakre anslag. Utkast-luckan maste hojas helt.
Andra ev. bowdendragets langd.

VARNING! Risk for personskador pga defekter på maskinen. Drift av defekt maskin kan leda till allvarliga personskador och skador på maskinen.

Använd endast maskinen om det saknar defekter och skador och inga delar saknas eller sitter lost.

ANMARKNING Genomfor alltid en visuell kontroll fore anvandning. Produktken far inte anvandas om den har losa, skadade eller utslitna drifts- och/eller monteringsdilar.

6.1 Drivmedel

FARA! Explosions-eller brandfara. Uttrangande bensin-/luftblandning kan skapa enexplosionsfarlig atmosfar.Vid felaktig hantering avbransle kan snabbantandning, explosion ochbrand leda till svara personskador och t.o.m.dodsfall.

Rokinte underhanteringavbensin.
- Hantera bensinen enbart ute i det fria och aldrig i stängda utrymmen.

FARA! Livsfara av förgiftning. Avgaserna fran motorn innehäller kolmonoxid som kan döda en människa inom få minutes.

Kör aldrig med motorn i stängda utrymmenutan endast utomhus.
Andas aldrig in motoravgaser.
Stang genast av motorn den om du kanner av yrsel eller plotslig matthet under använd- ningen. Uppsok omgående lakare.

ANMARKNING Avfallschantera forbrukad motorolja pa miljovanligt satt! Vi rekommenderar att lamna forbrukad olja i stangd behallare till miljocentral aller kundtjanst. Forbrukad olja far inte:

slängas i soporna
hallas ut i avloppssystem ellbrunnar
hallas ut pa marken

ANMARKNING Folj medlevererad driftsinstruktion for motorn!

Fyll på motorolja och tanka snöslinger innan användning.

Uppgifter om bensin och motorolja: Se Tekniska data.

6.2 Fylla pa motorolja (26)

1. Skruva av oljepafyllningslocket (26/1),lagg locket pa rent underlag.
2. Fyll pə olja med en tratt.
3. Kontrollera fyllniv'an.
4. Stäng oljepafyllningsöppningen och rengör.

Läs i motorns driftsinstruktion vad gäller korrekt kontroll av oljenivån.

6.3 Fylla pa bensin (26)

1. Skruva av tankkocket (26/2),lagg det pa rent underlag.
2. Fyll på bensin med en tratt.
3. Stäng tankens pafyllningsöppning och rengor.

6.4 Kontrollera dacktryck [endast 700.4 E LED] (27)

1. Kontrollera dacktrycket minst var tredje manad, specielt fore forsta anvandning pa vintern och under anvandningsstiden. Maximalt tillatet dacktryck finns angivet pa dacken (27/1). Anmärkning: Obs: 1 bar = ca. 14,5 psi
2. Pumpa däcken jamt med luftpump.

6.5 Stalla in röjningshöjd (28 - 30)

OBSERVERA! Risk for personskador.

Risk for skärskador vid ingrepp i roterande matarskruv.

Justera endast rojningshodjen nar motorn ar avstangd och matarskruven star stilla.

Ställ in rönjningshöjden på sádant sätt att inte grus aller andra främande foremål kan tas upp. Ta hänsyn till större ojemnheter, t.ex. hjulspár, brunnslock eller gatstenar.

1. Flytta maskinen till jämnt underlag für justering.
2. Lossa klämskruvarna (28/1) på glidskorna (28/2) till vänster och höger på kapan (28/3).
3. Skjut upp aller ner (28/a) glidskorna for att hoja rojningsplattan (29/1) till onskad hojd.
4. Dra Åt klämskruvarna på glidskorna.
5. Sakerstall att bada glidskorna star lka langt nedat sa att rojningsplattan loper (29/a) parallelt med marken.

Slitna glidskor (30)

Vänd glidskorna med 180^ och använd andra sidan narr kanten (30/1) på glidskorna ar slitna.

1. Skruva av muttrarna (30/2) med underlaggs-brickorna.
2. Ta bort metallplattan (30/3).
3. Vänd glidskon 180^(30 / a)
4. Stick på underlaggsbrickorna och dra at muttrarna.

Anmärkning: Se till att inte forväxla klamskruvarna (30/4), de ar olika langa.

6.6 Kontrollera brytpinne pa maskinen (31, 48)

OBS! Fara for skador på redskapet. En

frusen skruvdrivning kan medfora skador på kug-gremmen.

• Kontrollera om skruvdrivningen ar frusen innan motorn startas.
  Placera snöslungan på lämplig plats och lát skruvdrivningen toa.

• Kontrollera att brytpinnarna (31/1, 48/2) ar oskadade fore varje start.

• Byt trasiga brytpinnar mot original reservdlar (se Kapitel 9.4 "Byta brytpinne (31, 48)," sida 228). Maskinen kan skadas allvarligt om iced godkanda reservdlar anvands!
  Två reserv-brytpinnar (01/8) finns i manöverpanelen.

• Kontrollera alla manoverdon, sakerhetsanordningar, muttrar, skruvar och bultar i maskinen, om de ar kompletta, sitter stadig och ar oskadade.

6.7 Starta motor (32 - 37)

Belysningen tänds automatiskt nar motorn startar och slocknar nar motorn stannar.

FARA! Livsfara av förgiftning. Avgaserna

fran motorn innehaller kolmonoxid som kan doda en manniska inom fä minutes.

Kör aldrig med motorn i stängda utrymmenutan endast utomhus.
Andas aldrig in motoravgaser.
Stang genast av motorn den om du kanner av yrsel eller plotslig matthet under använd- ningen. Uppsok omgående lakare.

OBS! Fara for skador på redskapet. En

frusen skruvdrivning kan medfora skador på kug-gremmen.

• Kontrollera om skruvdrivningen ar frusen innan motorn startas.
  Placera snöslungan på lämplig plats och lat skruvdrivningen toa.

Startprocess (32 - 34)

1. Kontrollera olje- och bränsleniva.
2. Oppna branslekranen (32/1) (32/a).
3. Kontrollera att kör- och skruvdrivningarna ar urkopplade. Båda kopplingsspakarna maste sta lodrätt.

4. Ställ in chocken (32/2) i läge CLOSE (32/b).

5. Tryck in primerknappen (33/1) 3x, med ca. 2 sekunders uppehall. Tryck primerknappen 5x vid temperaturer under 10^ .

6. Ställ in (34/a) gasspaken (34/1) i lage SNABB (34/2, hare).
7. Stick in (35/a) motornyckeln (35/1).

Manuell start (36)

1. Dra i (36/a) startlinan (36/1) latt till forsta motstand, dra sedan med ett kraftigt ryck och lat linan rulla tillbaka langsamt.

230 V startprocess (37)

1. (37/a)

1. (37b)

1. Ställ in (38/a) gasspaken (38/1) i läge LÄNG-SAM (38/2, sköldpadda).
2. Lat matarskruven och utkasthjulet afterrotera tills de ar snofria for att forhindra att de fryser. Annars kan kuggremmen skadas vid nasta start.
3. Dra ur motornyckeln (39/1) (39/a).
4. Motorn stangs av.
5. Vrid branslekranen (39/2) i lage OFF (stangd) (39/b).

7 ANVÄNDNING

7.1 Startaröjning (40 - 42)

VARNING! Se upp for utslungade foremål! Fara for kroppsskador och materiella skador kan foreligga om foremål slungas ut!

Rikta aldrig utkastet mot manniskor, djur, fönster, bilar eller dorrar.

1. Genomfor idrifttagningen.
2. Kontrollera snoutkastets lage och ställ in utkastriktningen med handveven (40/1).
3. Ställ in utkasthöjden (40/2).
4. Starta motorn (se Kapitel 6.7 "Starta motor (32 - 37), sida 225).
5. Lagg in växeln für kördrivningen (41/3):

1 till 6 for framåtväxlar, 1 är längsammaste och 6 är snabbaste växel.
R1 och R2 ar bakatvaxlar, R1 ar lang-sammaste och R2 snabbaste voxel.

1. Tryck kopplingsspaken (41/4) på skruvdrivningen (41/a).
2. Tryck kopplingsspaken (42/5) på kördrivningen (42/a).

7.2 Stoppa röjning (43)

1. Slapp, dvs koppla ur (43/a) kopplingsspaken (43/1) på skruv- och kördrivningen.

Lat matarskruven och utkasthjulet afterrotera tills de ar snofria for att forhindra att de fryser. En frusen matarskruv kan skada kuggremmen.

Snöslangan stannar, matarskruven och utkasthjulet stannar.

7.3 Byta vãxel for kördrivning (42 - 44)

OBS! Risk for skador pa maskinen. Vaxeln skadas om man inte koplar ur innan man byter vaxel.

Koppla ur forst och byt sedan vaxel.

1. Slapp, dvs. koppla ur (43/a) kopplingsspaken for kördrivningen (43/1).

Anmärkning: Matarskruven blockeras om man stoppar den i blöt och tung snö och startar den igen. Slapp inte kopplingsspaken for skruvdrivningen!

1. Byt vãxel med vãxelspaken (44/1).
2. Tryck kopplingsspaken (42/5) på kördrivningen (42/a).

7.4 Valja driftssatt for 760.4 TE LED

Höjden for matarskruven, röningsplattan och kapan kan justeras med hjälp av driftssättsspaken (02/23) genom att omfordela snöslungans vikt.

"Transport": Vikten laggs på snöslungans främre del sä att matarskruven och kapan höjs frümn marken och det är lätt att skjuta fram snöslungan.
"Normal": Horisontellt lage for snöslangan vid normal drift.
"Packed Snow": Vikten kan omfordelas till snöslungans främre del om snön ar hart packad.

7.5 Styra snösunga 760.4 TE LED (45)

1. Styra snöslangan at vänster: Dra i (45/a) vänster tipppspak (45/1).
2. Styra snöslangan at hoger: Dra i (45/ b) hoger tipppspak (45/2).

7.6 Atgärda blockeringar i snoutkast (43, 46)

ANMARKNING Lat matarskruven alltid rotera om det ar möjigt for att undvika blockeringarmed blot och tung sn.

Snön kastas inte ut ordentigt om det finns snöoch isavlagringar på matarskruven och i utkastkanalen.

1. Slapp, dvs koppla ur (43/a) kopplingsspaken (43/1) på skruv- och kördrivningen.
2. Stäng av motorn (se Kapitel 6.8 "Stänga av motor (38, 39)", sida 226).
3. Ta bort snö n i utkastkanalen och fran matarskruven forsiktigt med rengöringsverktyget (46/1).

Kontakta behörig verkstad om snöutkastet fortfaraande inte fungerar.

8 REPARATION

VARNING! Risk for personskador vid reparationsarbeten. Felaktiga reparationer kan le da till allvarlga personskador och skador pa maskinen/verktyget.

Reparationsarbeiteten fär endast utföras av tillverkarens serviceverkstäder aller behörig fackman!

Fackmannamassiig kontroll ar alltid nödvändig:

After pakorning av ett hinder.
Ommotorn plotslgt stannar.
Skadad matarskruv eller utkasthjul.

9 UNDERHÄLL OCH SKÖTSEL

OBSERVERA! Risk for personskador.

Vassa maskindelar och delar i rorelse kan orsaka personskador.

Bär alltid skyddshandskar under underhäll, skötsel och rengöring!
Stang av motorn och sakerstall att motorn star stilla!
Dra ut tandstiftskontakten!

Rengör redskapet after varje användning.
Var noga med att ta bort rester av vägsalt.
Spruta inte vatten på redskapet. Inträngende vatten kan medfora störningar (tändning, forgasare).
Byt alltid defekta ljuddampare.
Beakta underhallsplanen.
Beakta motorinstruktionen.

9.1 Underhalsplan

Färe varje användning

Kontrollera oljenivá (se motorinstruktion).
Kontrollera brytpinnar.
Kontrollera att maskinen inte ar skadad.
Kontrollera om matarskruven ar fastfrusen.

Kontrolleradcktryck.
Smörj in snoutkastets ring med sprayolja.

Varje ar

Byt tandstift (se motorinstruktion).
Smörj matarskruven.
Byt motorolja.

9.2 Smorja matarskruv (47)

Pressa in ca. 2-3 tryck universalfett med en fettpress i smörnjippeln (47/1).

9.3 Underhälla kör- och skruvdrivning (09)

VARNING! Risk for personskador vid allt slags underhallsarbete. Felaktigt underhall kan leda till allvarlga personskador och skador pa maskinen.

Stäng alltid av motorn innan bowdendraget stalls in.
Stäng av motorn om kör- och skruvdrivningen inte gär att stänga av.
Forsok inte att reparera och uppsok behörig verkstad omedelbart.

ANMARKNING Fuktigkeit i bowdendraget kan medfora korrosion aller fastfrysning. Ett skadat bowdendrag maste bytas.

Stalla in Bowdendrag

Respektive bowdendrag maste stallas in om koreller skruvdrivningen inte gär att koppla till med aktiv motor.

1. Lossa Iåsmuttern (09/2).
2. Vrid ställdonet i bowdendraget (09/1) i pilens riktning (09/a) tills bowdendraget inte hänger ner (lätt spant). Håll i vajernär du vrider sa att den inte vrids fel.
3. Dra Åt (09/b) lasmattern (09/2).
4. Starta motorn for att kontrollera inställingen och koppla till kör-eller skruvdrivningen.
5. Maskinen mäste lämnas in hos behörig verkstad om kör-ller skruvdrivningen fortfarande inte gär att koppla till erer ur på sakert satt.

9.4 Byta brytinne (31, 48)

Brytpinnarna (31/1) kan brytas after en blockering i matarskruven, det ar en sakerhetsatgård for användare och redskap.

ANMARKNING Byt trasiga brytpinnar mot original reservdelar. Maskinen kan skadas allvar-ligt om iced godkanda reservdelar anvands!

1. Stäng av maskinen och dra ut tandstiftskontakten.
2. Ta bort (48/a) fjadersprinten (48/1).
3. Dra ut (48/b) den skadade brytpinnen (48/2).
4. Kontrollera om axeln ar skadad.
5. Satt in en ny brytpinne och sakra med fjadersprinten.

9.5 Finjustera matarskruvens hojd [endast 760.4 TE LED] (49)

En finjustering for att hoja aller sanka matarskruven och kapan kan goras genom att justera skruven (49/1).

Kedjornas spanning kan justeras genom att dra at muttrarna (50/1) på kroken (50/2). Varje banddrift kan justeras.

10 AVHJÄLPA FEL

OBSERVERA! Risk for personskador.

Vassa maskindelar och delar i rörelse kan orsaka personskador.

Bär alltid skyddshandskar under underhäll, skötsel och rengöring!
Stang av motorn och sakerstall att motorn star stilla!
Dra ut tandstiftskontakten!

ANMARKNING Vänd dig till var kundtjanst vid fel som inte finns med i den har tabellen aller vid fel som du inte själv kan atgärda.

Störning Åtgård
Motorn går inte. Fyll på bensin.
	Ställ gasspaken i läge START.
	Dra ut chocken, tryck pri-merknappen.
	Kontrollera tändstiften.
Motoreffekten avtar.	Rengör utkastkanalen/hu-set.
	Ta bort snö och is på ma-tarskruven och utkasthju-let.
	Sänk arbetshastigheten.
Kördrivningen fungerar inte med tryckt kopp-lingsspak.	Justera bowdendraget.
	Uppsök behörig verkstad.
Kördrivningen gär inte att stop-pa (kopplar inte ur).	■ Stäng av motorn. ■ Försök inte att repare-ral! ■ Uppsök behörig verk-stad.
Matarskruven ro-terar inte med tryckt kopplings-spak.	Trasig brytpinne, byt.
	Justera bowdendraget.
	Uppsök behörig verkstad.
Matarskruven gär inte att stop-pa (kopplar inte ur).	■ Stäng av motorn. ■ Försök inte att repare-ral! ■ Uppsök behörig verk-stad.
Maskinen vibre-rar onormalt.	Kontrollera matarskruven och utkasthjulet.
Maskinen drarøysett häll.	Kontrollera däcktryck, an-passa.
	Kontrollera glidskor, ställ in ellr byt.

Reservdelar

Se: www.al-ko.com

11 FÖRVARING

WARNING! Risk for brand och explosion.

Bensinängor ar mycket brandfarliga.

Förvara inte redskapet tillsammans med öppen laga aller värmekällor.

14 FÖRSAKRAN OM

ÖVERENSSTÄMMELSE

Vi förklarar härmed pa eget ansvar attenna produkt i den form som den saljs pa marknaden upp

Rengör maskinen nogrant after varje använding och satt på eventuella skyddskapor. Förvara maskinen i ett torrt, lásbart utrémme utom räckhäll for barn.

Följande arbeten kan vara nödvändiga after langre forvaring, t.ex. after vintern for att undvika skador:

Töm fögasaren:

Starta motorn.
Stang branslekranen.
Vanta tills motorn dor.

Lat motorn svalna.
Torka av redskapet och forvara oåtkomligt for barn och obehöriga personer.
Töm bensintanken welt ihrer fyll den komplett.
Dra ut motornyckeln.
Dra ut tandstiftskontakten.

12 ATERVINNING

Bensin och motorolja ske inte laggas i soporna eller hallas avloppet, utan hanteras med särskild Återvinning!

Innan redskapet kasseras maste bransletanken och motoroljetanken tommas!
Förpackning, enchet och tillbehör ar tillverkade av Återvinningsbara material och ska avfalls-hanteras på motsvarande satt.

13 KUNDTJÄNST/SERVICE

För fragor om garanti, reparationer och reservdlar, kontakta narraste AL-KO servicecenter.

Kontaktinformation finns på internet: www.alko-garden.com/service-contacts

Du hittar mer reservdelsinformation pa: www.alko-garden.com/spareparts

fyller kraven i de harmoniserade EU-direktiven, EU-sakerhetsstandarderna samt de produitspecifica standarderna. Forsakran om overensstammelse ar en del av bruksanvisingen och medfoljer maskinen.

15 GARANTI

Eventuella material- aller tillverkningsfel på redskapet Åtgårdas av oss under den lagstadgade garantitiden genom reparation aller ersättningsprodukt, after värt gottfinnande. Garantitiden bestäms av gällande lag i det land)där redskapet koptes.

Vår garantiförsakran gäller enbart om:

Garantin upphör att gälla vid:

Beakta denna bruksanvising
egenmaktiga reparationsforsok
redskapet har hanterats korrekt
egenmaktiga teknska forandringar
originalreservdelar har anvants
ej avsedd användning

Garantin gäller inte För:

lackskador som beror pà normalt slitage
Forslitningsdilar, som pa reservdelsbladet ar inramade xxxxx (x)
Forbranningsmotorer (här gäller resp. motortillverkares garantibestammelser)

Garantitiden inleds i och den forsta slutkundens köp avprodukten. Datum på inköpskvittot gäller. Vänd er med detta garantidokument och kvittot till en Återförsäljare eller narrmaste auktoriserade kundtjänst. Köparens lagstadgade ansprák gentemot försäljaren berörns inte avenna forklaring.

OVERSETTALSE AV DEN ORIGINALE BRUKSANVISNINGEN

Innhold

1 Omijke bruksanvisingen 232

1.1 Symboler på tittelsiden 232
1.2 Tegnforklaringer og signalord 232

2 Produktbeskrivelse 232

2.1 Tiltenktbruk 232
2.2 Mulig og paregnelig feil bruk.. 232
2.3 Sikkerhets- og beskyttelsesanordninger 232

2.4 Leveranse 233
2.5 Symboler pā maskinen 233

2.5.1 Sikkerhetsmerker 233
2.5.2 Betjeningsmerker 234

2.6 Produktoversikt 700.4 E LED (01) .... 234
2.7 Produktoversikt 760.4 TE LED (02)... 235

ADVARSEL! Fare på grunn av ufullstendig montering! Å drive en ufullstendig montert maskin kan före til alvorlige personskader.

ADVARSEL! Fare for skader på apparatet. En fastfryst mateskrue kan före til skader påkilereimene.

Sjekk før motorstart om mateskruen er fryst fast.
Sett snøfreseren pa et egnet sted, til mateskruen er tint.

Startproess (32-34)

230 V kännistys (37)

1. (37/a)

1. (37b)
