Produkttype	Sneblæser (snefræser)
Mærke	AL-KO
Model	SnowLine 760.4 TE LED
Anvendelse	Rydning af våd og pulverformig sne på veje og stabiliserede overflader (husholdningsbrug)
Brændstoftype	Benzin
Drivsystem	Bælter (model TE)
Gear	6 gear frem, 2 gear tilbage
Belysning	Indbygget LED, automatisk tænding ved start
Varme håndtag	Ja, med kontakt
Start	Manuel (trækkabel) og elektrisk 230 V
Udkastsretning	Justerbar med en håndsving
Udkastshøjde	Justerbar med håndtag
Rydningshøjde	Justerbar med meder (gradueringer)
Driftstilstande	Transport, Normal, Packed Snow (kun 760.4 TE LED)
Sikkerhedsanordninger	Koblingshåndtag (2), shear bolts, beskyttelsesskærm, sikkerhedsmærkater
Vedligeholdelse	Smøring af snefræserskrue, olieskift, tændrørscheck, rengøring efter brug
Rengøring	Sprøjt ikke med vand; brug medfølgende rengøringsværktøj til udkastkanal
Reservedele	Shear bolts, Bowden-kabler, tændrør, motorolie
Eftersalgsservice	AL-KO – www.alko-garden.com
Garanti	Lovpligtig mod fabrikationsfejl; se vejledning
Indhold i levering	Snefræser, nedre og øvre styr, kontrolpanel, udkastkanal, rengøringsværktøj, nøgler, reservedele shear bolts, vejledninger

Ofte stillede spørgsmål - SnowLine 760.4 TE LED AL-KO

Hvordan starter jeg motoren på SnowLine 760.4 TE LED?

Sørg for, at benzin- og olietanken er fyldt. Åbn brændstofhanen, sæt chokeren på CLOSE, tryk 3 til 5 gange på primerpumpen, sæt gashåndtaget på hurtig (hare), indsæt tændingsnøglen, og træk derefter i startkablet (manuel) eller brug 230 V startmotor. Snefræserskruen må ikke være frossen.

Hvordan justerer jeg rydningshøjden?

Sluk motoren og vent, til den er helt stoppet. Løsn spændeskruerne på mederne på skærmen, flyt mederne op eller ned for at opnå den ønskede højde, og spænd derefter. Sørg for, at begge meder er i samme højde for en parallel rydning i forhold til jorden.

Hvordan undgår jeg, at snefræserskruen fryser efter brug?

Efter hver brug skal du lade snefræserskruen og udkastshjulet køre i et par minutter for at fjerne resterende sne. Før start skal du kontrollere, at snefræserskruen ikke er frossen; placér apparatet et passende sted for at tø det op, hvis nødvendigt.

Hvad gør jeg ved tilstopning af udkastkanalen?

Slip koblingshåndtagene, sluk motoren og fjern tændingsnøglen. Brug det medfølgende rengøringsværktøj til at fjerne fastklemt sne. Stik aldrig hænderne ind i udkastkanalen. Hvis tilstopningen fortsætter, kontakt et specialværksted.

Hvordan skifter jeg gear?

Slip koblingshåndtaget på drivsystemet (kobl fra), og flyt derefter gearhåndtaget for at vælge den ønskede position (1 til 6 til frem, R1-R2 til tilbage). Kobl derefter igen. Skift ikke gear uden at koble fra for at undgå at beskadige gearkassen.

Hvordan vedligeholder jeg Bowden-kablerne?

Kontrollér regelmæssigt kabels pænding. For at justere skal du løsne kontramøtrikken og dreje justeringsobjektet, indtil kablet er let stramt uden at hænge. Stram kontramøtrikken igen. Ved fugt eller korrosion skal kablet udskiftes. Justering skal foretages med motoren slukket.

Hvilken motorolie skal jeg bruge?

Se i motorvejledningen, der følger med apparatet. Generelt anbefales en kvalitets 4-takts olie (SAE 30 eller 10W-30). Kontrollér niveauet før hver brug, og skift olie efter de første 5 timer, derefter i henhold til vedligeholdelsesplanen.

Hvordan udskifter jeg shear bolts?

Sluk motoren og fjern tændrørshætten. Fjern fjederpinden, træk den beskadigede bolt ud, kontrollér akslen, og indsæt en original AL-KO reservedels bolt og fastgør med en pind. Brug altid originale dele for at undgå at beskadige apparatet.

Hvordan opbevarer jeg apparatet efter sæsonen?

Tøm karburatoren ved at starte motoren med hanen lukket, indtil den stopper. Lad den køle af. Tøm benzintanken helt eller fyld den helt op for at undgå kondens. Fjern tændingsnøglen, afbryd tændrørshætten. Rengør apparatet og opbevar det på et tørt, lukket sted, utilgængeligt for børn.

Hvordan bruger jeg Packed Snow-tilstanden på model 760.4 TE LED?

Sæt driftsmodus-håndtaget på Packed Snow. Denne indstilling sænker snefræserskruen og skærmen for bedre at rydde kompakt sne. Til transport skal du bruge Transport-tilstanden, og til normal brug Normal-tilstanden. Finjustering af højden kan foretages via justeringsskruen (49).

BRUGSANVISNING SnowLine 760.4 TE LED AL-KO

1 Om denote brugsanvisning 200

2.1 Tilsigtet brug 200
2.2 Forudsigelig forkert brug. 200
2.3 Sikkerheds- og beskyttelsenanordninger 200

2.4 Leveringsomfang 201
2.5 Symboler på maskinen 201

2.5.1 Sikkerhedssymboler 201
2.5.2 Betjeningssymbol 202

2.6 Produktoversigt 700.4 E LED (01).... 202
2.7 Produktoversigt 760.4 TE LED (02)... 203

3 Sikkerhedsanvisninger 203

3.1 Sikkerhedsanvisninger iht. ISO 8437 tillaeg A. 204
3.2 Sikkerhedsanvisninger vedr. betje- ning 205
3.3 Omgang med benzin og olie 205

4 Udpakning af maskinen (03) 206
5 Montering 206

5.1 Montering af understyr (04, 05) 207
5.2 Montering af betjeningspanel (06) .... 207

5.3 Montering og indstilling af bowden-kabler til kore- og snekkedrev (07 - 12) 207
5.4 Afterjustering af bowdenkabel (13).... 207

5.5 Kontrol af bowdenkablets indstilling (14) 207
5.6 Montering af stang til gearskifter (15, 16) 207
5.7 Montering af fleksibel aktel til sneud-kast (17, 18). 208
5.8 Tilslutning af stik til varme og belys- ning (19). 208
5.9 Montering af sneudkast (20 - 23)...... 208
5.10 Fastgorelse af bowdenkabel pa ud-kastklappen (24) 208

5.11 Isaetning af bowdenkabel (25). 208

6 Ibrugtagning. 208

6.1 Driftsmidler 208
6.2 Pafyldning af motorolie (26) 209
6.3 Pafyldning af benzin (26) 209
6.4 Kontrol af dæktryk [kun 700.4 E LED] (27). 209
6.5 Indstilling af rydningshjden (28-30) 209
6.6 Kontrol af knækboltene på maskinen (31, 48) 209
6.7 Start of motor (32-37) 210
6.8 Stop af motor (38, 39) 210

7 Betjening. 210

7.1 Start af rydning (40, 42) 210
7.2 Stop af rydning (43) 211
7.3 Skift af koregear (42-44) 211
7.4 Valg af program pa 760.4 TE LED ....211
7.5 Styring af sneslyngen 760.4 TE LED (45). 211
7.6 Fjernelse af blokeringer i sneudkastet (43, 46) 211

9.1 Vedligeholdelsessplan 212
9.2 Smoring at transportsnekke (47) 212
9.3 Vedligeholdelse af kore- og snekkedrev (09) 212
9.4 Udskiftning af knækbolte (31, 48) .....212
9.5 Finjustering af transportsnekkens hoge [kun 760.4 TE LED] (49) 212
9.6 Justering af kædespaendingen [kun 760.4 TE LED] (50) 212

10 Hjaelp ved forstyrelser 213
11 Opbevaring 213
12 Bortskaffelse 213
13 Kundeservice/service 214
14 Information til overensstemmelseserklae- ringen. 214
15 Garanti. 214

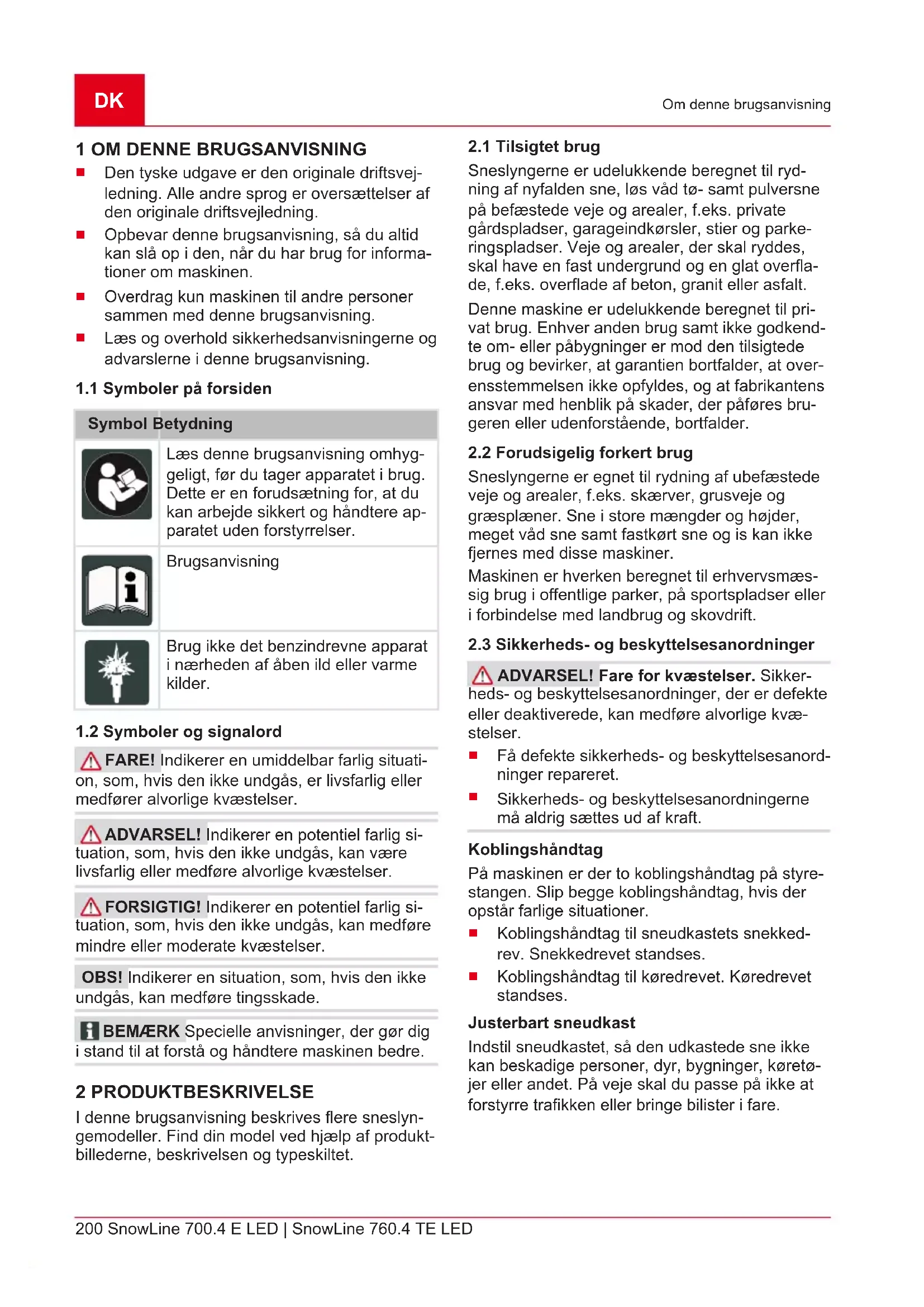

1 OM DENNE BRUGSANVISNING

Den tyske udgave er den originale driftsvejledning. Alle andre sprog er oversættelser af den originale driftsvejledning.
Opbevar donne brugsanvisning, sa du alto kan sla op i den, nar du har brug for informa tioner om maskinen.
Overdrag kun maskinen til andre personer sammen med denen brugsanvisning.
Laes og overhold sikkerhedsanvisningerne og advarslerne i donne brugsanvisning.

1.1 Symboler på forsiden

Symbol Betydning

Laesiennebrugsanvisningomhyggeligt,for du tager apparatet i brug. Dette er en forudsæting for, at du kan arbejde sikkert og handtere apparatet uden forstyrelser.

Brugsanvising

Brug ici det benzindrevne apparati nærheden af aben ild ell ervarme kilder.

OBS! Indikerer en situation, som, hvis den ikke undgås, kan medføre tingsskade.

BEMERK Specielle anvisninger, der gör dig i stand til at forsta og handtere maskinen bedre.

2 PRODUKTBESKRIVELSE

I donne brugsanvising beskrives flere sneslyn-gemodeller. Find din model ved hjaelp af Produkt-billederne, beskrivelsen og typeskiltet.

2.1 Tilsigtet drug

Sneslyngerne er udelukkende beregnet til rydning af nyfalden sne, Ios vad to- samt pulversne pa befaestede veje og arealer, f.eks. private gardspladser, garageindkorsler, stier og parkeringspladser. Veje og arealer, der skal ryddes, skal have en fast undergrund og en glat overflade, f.eks. overflade af beton, granit aller asfait.

Denne maskine er udelukkende beregnet til privat drug. Enhver,anden drug samt ikke godkende om-ellerpabygninger er mod den tilsigtede drug og bevirker, at garantien bortfalder, at overensstemmelsen ikke opfyldes, og at fabrikantens ansvar med henblick på skader, der pafores brugeren allerumenforstænde,bortfalder.

2.2 Forudsigelig forkert brug

Sneslyngerne er egnet til rydning af ubefæstede veje og arealer, f.eks. skærver, grusveje og graesplæner. Sne i store mængder og højder, meget vad sne samt fastkørt sne og is kan ikke fjernes medppe maskiner.

Maskinen er haverken beregnet til erhvervsmaesig brug i offentlige parker, pa sportspladser ell er i forbindelse med landbrug og skovdrift.

2.3 Sikkerheds- og beskyttelsesanordninger

ADVARSEL! Fare for kvæstelser. Sikkerheds- og beskyttelsesanordninger, der er defekte ell er deaktiverede, kan medføre alvorlige kvæstelser.

Få defekte sikkerheds- og beskyttelsenusanordninger repareret.
Sikkerheds- og beskyttelsesanordningerne ma aldrig saettes ud af kraft.

Koblingshandtag

På maskinen er der to koblingshändtag på styre-stangen. Slip begge koblingshändtag, hvis der opstår farlige situationer.

Koblingshandtag til sneudkastets snekkedrev. Snekkedrevetstandses.
Koblingshandtag til koredrevet. Koredrevet standses.

Justerbart sneudkast

Indstil sneudkastet, sä den udkastede sne sekskan beskadige personer, dyr, bygninger, koretøjer aller andet. Pá veje skal du passer pågressive atforstyrre trafikken aller bringe bilister i fare.

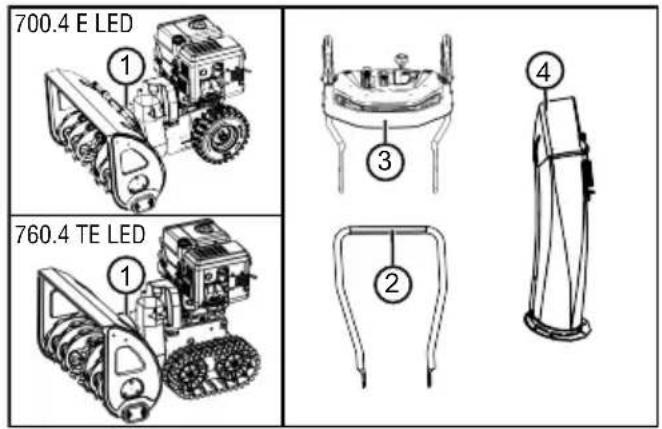

2.4 Leveringsomfang

De her anfarte positioner fofger med ved leveringen. Kontroller, at alle komponenter er vedlapt:

Nr. Del

1 Sneslynge

2 Understyr

3 Betjeningspanel med overstyr

4 Sneudkast

5 Brugsanvisning til sneslyngen

6 Brugsanvisning til motoren

7 Fastgørelssæt til sneudkast (3x)

8 Tændrørsnøgle

9 Motornøgle (2x)

10 Ekstra knækbolte (6x)

11 Fjedersplit (6x)

12 Stang til gearskifter

13 Fleksibel aktel til sneudkast

2.5 Symboler på maskinen

2.5.1 Sikkerhedssymboler

Symbol Betydning
	OBS! Vær saerligt forsigtig under handte- ringen!
	Læs betjeningsvejledningen før drug!
	Kom ikke tæt på udkastområdet. Fare på grund af sneudkast.
	Bær øjenbeskyttelse og høreværn!
	Grib ikke ind i roterende dele. Fare for at blive trukket ind!
	Stik ikke hænderne ind i sneudkastet!
	Stik ikke hænderne ind i og træd ik- ke på snekken!
	Sluk motoren inden alle former for arbejde på maskinen.
STOP	Trækændrørsstikket ud für vedli- geholdses- og reparationsarbejde.
	Hold uvedkommenende æk fra fare- området!
	Roterende dele i udkastområdet! Fare for at blive trukket ind!

2.5.2 Betjeningssymbol

Symbol Betydning
Choker CLOSE / OPEN	N H H
Gas Langsom / hurtig	STOP
Motornøgle Til / Fra	L L L L
	STOP
Brændstofhane OFF (fra) ON (til)	OFF ON
Spædeknap	D A A
Snekkedrev Start / stop	A A A
	L L L L
	STOP
Køredrev Start / stop
	STOP

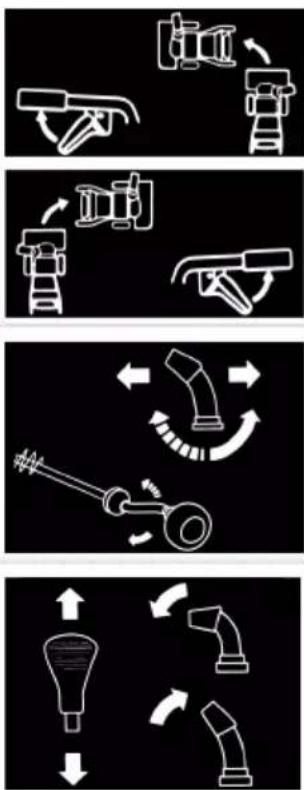

Symbol Betydning

Bevæg sneslyngen til venstre/hjre

Juster sneudkastet med handsvinget

Indstil udkasthjden med handtaget

2.6 Produktoversigt 700.4 E LED (01)

Nr. Del

1 Opvarmedehandtag

2 Koblingsdrev til snekkedrevet

3 Koblingshändtag til køredrevet

4 Handsving til justering af udkastretninqen

5 Handtag til indstilling af udkasthøjden

6 Gearskifter,6 fremadgående gear og 2 bakgear

7 Knap til handtagenes varme

8 Ekstra knækbolte (2x)

9 Belysning

10 Tankdæksel

11 Oliepafyldningsdæksel

12 Deflektor på sneudkastet til indstilling af udkasthøjden

13 Sneudkast medHandbeskyttelse

14 Skjold

Nr. Del

15 Rengøringsværktøj (fastgjort på skjoldet)
16 Kastehjul
17 Transportsnekke
18 Ryddeplade
19 Hojdejusterbare glideskinner
20 Taendrørsstik

2.7 Produktoversigt 760.4 TE LED (02)

Nr. Del

1 Opvarmedehandtag
2 Koblingsdrev til snekkedrevet
3 Koblingshandtag til koredrevet
4 Handsving til justering af udkastretninger
5 Handtag til indstilling af udkasthjden
6 Gearskifter, 6 fremadgaende gear og 2 bakgear
7 Knap til handtagenes varme
8 Ekstra knækbolte (2x)
9 Vippearm venstre og hore til styring af larvebandet
10 Belysning
11 Tankdaksel
12 Oliepafyldningsdaksel
13 Deflektor på sneudkastet til indstilling af udkasthøjden
14 Sneudkast med handbeskyttelse
15 Programvaelger:

"Transport"
"Normal"
"Packed Snow" (kompakt sne)

16 Skjold

17 Rengøringsværktøj (fastgjort på skjoldet)
18 Kastehjul
19 Transportsnekke

Nr. Del

20 Ryddeplade
21 Hojdejusterbare glideskinner
22 Taendrørsstik

3 SIKKERHEDSANVISNINGER

FARE! Livsfare samt fare for alvorlige

kvæstelser! Manglende kendskap til sikkerhedsanvisningerne og betjeningsanvisningerne kan medføre meget alvorlige kvæstelser samt+vare livsfarlige.

Overhold alle sikkerhedsanvisninger og betjeningsanvisninger i nærverende brugsanvisning samt i brugsanvisningerne, som der henvises til, for apparatet bruges.
Opbevar alle medfolgende dokumenter til fremtidig drug.

Der dannes en eksplosiv benzin-/luftblanding, nar brandstof siver ud. Antændelse, eksplosion og brand kan medføre alvorlige kvæstelser og vær livsfarlig ved ukorrekt handtering af brandstoffet.

Opbevar aldrig motoren ved aben ild eller varmekilder.
Brug aldrig motoren i brandfarlig omgivelse.

ADVARSEL! Fare for kvæstelse pga.

mangelfuldt apparat. Bruges et mangelfuldt apparat, kan det medfore alvorlige kvæstelser og beskadigelse af apparatet.

• Driv kun apparatet, när det ikke er defekt eller beskadiget og ingen dele mangler eller er违法犯罪.
  ADVARSEL! Fare pga. roterende dele pa maskinen! Hvis du stikker hænderne ind i de roterende dele pa maskinen, medfører dette alvorlige kvæstelser!
  Stik aldrig hænderne ind i den roterende transportsnekke!

ADVARSEL! Fare for kvæstelser. Sikkerheds- og beskyttelsesanordninger, der er defekte ell er deaktiverede, kan medføre alvorlige kvæstelser.

Få defekte sikkerheds- og beskyttelsenusanordninger repareret.
Sikkerheds- og beskyttelsesanordningerne ma aldrig saettes ud af kraft.

3.1 Sikkerhedsanvisninger iht. ISO 8437 tillag A

Forudgaende kendskap

1. Laes betjenings- og vedligeholdelsesvejledningen omhyggeligt igennem. Sæt dig grundDigit ind i styreelementernes Funktion og den korrekte brug af maskinen. Laer at standse maskinen hurtigt og at slukke hurtigt for styreelementerne.
2. Børn ma under ingen omstændigheder betjenne maskinen. Maskinen ma under ingen omstændigheder betjenes af voksne, der ikke er blevet instrueret fagligt korrekt.
3. Hold anvendelsesområdet frit for personer, især små børn, samt husdyr.
4. Gå forsigtigt til værks især ved betjening i bakgear for at undgå at skride eller falde.

Forberedelse

1. Inspicer omhyggeligt det omrade, hvor maskinen skal bruges, og fjern alle dormatter, sleder, braeder, kabler og andre fremmedlegemer.
2. Kobl helt ud, og sæt i tomgang, inden du starter motoren.
3. Betjen ikke maskinen,uden passende vintertøj pa.Baer sko,som du kan sta fast med pa et glat underlag.
4. Forsigtig ved handtering af benzin; det er let antændeligt.

Brug en ordentlig benzindunk.
Tank aldrig, nár motoren er i gang eller er varm.
Fyld altid benzintanken udendørs og med stor forsigtighed. Fyld aldrig benzintanken i lukkede rum.
Luk tankdaekslet fast i, og fjern spildt benzin.
1. Til alle maskiner med elektrisk drev aller tanding skal der bruges en jord forbundet sikkerhedskontaktstikdase.
2. Indstil opsamlerhusets hojde, nár du rydder grus- ell eral overflader.
3. Forsog aldrig at ændre indstillingerne, nar motoren kører (undtagen i tilfælede hvor det udtrykke ligit anbefales af producenten).
4. Lad motoren og maskinen kole af til udetemperatur, for du begynder at rydde sneen væk.
5. Betjeningen af enhver form for motordrevet maskine kan medfore, at fremmedlegemerslynges ind i ojnene.Derfor skal du altoid bae

re sikkerhedsbriller erler ojenvaern under betjening, indstilling erler reparation.
6. Brug horeværn for at undgå horeskader.

Betjening

1. Hænder og fødder pågressive komme i nærheden af uller under de bevægelige dele. Hold dig alto pà afstand af udkastabningen.
2. Gå yderst forsigtigt til værks, när du bruger maskinen på grusindkørsler, -veje eller -gader eller krydserppe. Vær altid opmaerksom på skjulte forhindringer eller eventuel trafik.
3. Hvis du stoder pa et fremmedlegeme, skal du standse motoren, fjerne taendingskabet, undersoge sneslyngen grundigt for eventuelle skader og reparere den, inden sneslyngen startes og bruges igen.
4. Hvis maskinen vibrerer mere end normalt, skal du slukke for motoren og omgående le defter arsagen hertil. Vibrationer er grundlaaggende et tegn pa, at der er et problem.
5. Stop altid motoren, hvis du afbryder betjeningen, inden du rengør opsamler-/drivhjulshuset aller rengør udkastbanen, og nár du foretager reparation, indstilling erlerinspection.
6. Hvis du udforer rengoring, reparation ell er inspektion, skal du forinden sikre dig, at op-samlings-/drivhjulet og alle bevagelige dele star stille. Trak tendingskablet ud, og hold kablet vek fra tendroret for at undga en utilisigtet taending. I tilfaelde af elmotorer skal netstikket traekkes ud.
7. Brug ikke motoren i lukkede rum, haverken ved start eller for at flytte sneslyngen ind i ell er ud af en bygning. Abn i den forbindelse dorene ud mod det fri; udstødningsgasser er farlige.
8. Fjern ikke sne på skråninger. Vær meget for-sigtig, nár du vender på skranende terræn. Forsøg ikke at fjerne sne fra stejle skråninger.
9. Brug aldrig sneslyngen.uden de korrekte beskyttelsesplader eller Øvrige beskyttelseasanordninger.
10. Brug/DDsnygen i naderhen af glaspartier, koretojer, lysskakter, skranende terroen osv.uden at have indstillet sneens udkastvinkel tilsvarende.Hold dig pa afstand af born og husdyr.

11. Overbelastmente maskinen ved at fjerne sneen for hurtigt.

12. Brug ikke maskinen på glatte flader eller ved høj transporthastighed. Forsigtigningar du kører baglæns.

13. Ret aldrig udkastet mod personer, der starved widen af, og lad aldrig nogen trede ind foran maskinen.
14. Afbryd energiforsyningen for opsamler/drivhjul, nar sneslyngen Transporteres aller ikke bruges.
15. Brug udelukkende de ekstra dele og det tilbehør, som f.eks. afbalanceringsklodser, udligningsklodser, hus osv., der er godkendt af producenten af sneslyngen.
16. Betjen ikke sneslyngen ved)darligt udsyn el- ler)darlig belysning.Sorg altid for sikkert fodfeste, og hold godt fast i grebene. Betjenes kun gænde, ikke Iobende.

ADVARSEL! Alvorlige handskader ved rengoring af den tilstoppede udkastkanal! Beroring af det roterende skovlhjul i udkastkanalen medforer alvorlige handskader. Dette er de hyppigste skader ved arbejde med sneslyngen. Gor ffolgende ved rengoring af udkastkanalen:

Sluk for sneslyngen!
Vent ca. 10 s, indtil skovlhjulet star stille.
Brug altid et egnet værktj til rengoring af ud-kastkanalen.
Brug aldrig hænderne til at rengørre udkastkanalen!

1. Kontroller regelmæssigt, at beskyttelseasanordninger, knivenes skruer, motorens fastgorelsesskruer osv. er strammet og dermed sørger for en sikker drift af maskinen.
2. Opbevar ikke maskinen i en bygning, hvör der er antændelseskilder som vandvarmere, elektriske varmeblæsere, tørretumblere osv., mens der er benzin i tanken. Lad Först motoren køle af, inden du stiller maskinen til opbevaring i et lukket rum.
3. Overhold altid de noje anvisninger i brugsanvisningen, nar sneslyngen skal opbevares i laengere tid.
4. Lad alle sikkerheds- og betjeningsskilte blive siddende pa maskinen,ller udskift dem EVT.
5. Lad maskinen køre nogle få minutter after snerydningen for at forbindre, at opsamleren/ drivhjulet fryser til.

3.2 Sikkerhedsanvisninger vedr. betjening

• Brug kun maskinen til de opgaver, den er beregnet til. Hvis motoren ikke bruges som til-sigtet, er der risiko for kvæstelser og tingsskader.
• Brug aldrig maskinen med slidte eller defekte dele. Udskift altid defekte dele med originale reservedele fra fabrikanten. Bruges maskinen med slidte eller defekte dele, kan garantikrav ikke gøres gældende over for fabrikanten.
  I ffolgende tilfælde skal motoren standses, vent til maskinen stär stille, og trækændrørsstikket af:

Nár du gár væk fra maskinen
Ved rengoring og vedligeholdelse
Før alle former for indstilling
Efter at der er opstaet fejl
Før blokeringer Iøsnes
Fortilstopninger fjernes
Afterkontaktmedfremmedlegemer
Nár der opstár fejlg usaedvanlige vibrationer pa maskinen

• Maskinen må ikke betjenes, hvis du er pavirket af alcohol, narkotika eller medicin.

For at undgå kvæstelser på krop og lemmer samt horeskader skal der bæreres saerligt toj og beskyttelsesudstyr.
Toget skal vare formalstjenligt (taetsiddende) og ma ikkehindre bevgelsesfriheden.Baer aldrig lost toj eller tilbehør, som kan blive trukket ind i maskinen, f.eks. halstørklæder.

Det personlige beskyttelsesudstyr bestar af:

Horevaern og beskyttelsesbriller
Fastsiddende og skridsikre sku
Beskyttelseshandsker

Hold hænder og fdder og andre kropsdele og toj væk fra den korende snekke, transportsnekken og kastehjulet.
Overhold de lokale bestemmelier for driftstider.
Lad ikke maskinen��e.uden opsyn, nárden er klär til drift.
Ryd aldrig sne pa tage.

Der dannes en eksplosiv atmospere, hvis benzin-/luft-blandingen siver ud. Antaendelse, eksplosion og brand kan medfore alvorlige kvastelser og vare livsfarlig ved ukorrekt

handtering af brændstoffet. Overhold følgende:

Rygning er forbudt, nár benzinen händteres.
Handter kun benzin udendørs og aldrig i likkede rum.
Overhold altid ffolgende regler.

Transporter og opbevar kun benzin og olie i beholderde, der er godkendt til dette formål. Sørg for, at børn ikke kan få adgang til opbevaret benzin og olie.
Forebyg forurening af jorden (miljobeskyttelse) ved at sorge for, at der icke trænger benzizin og olie ned i jorden. Brug en tragt til pa-fyldningen.
Fyld aldrig brændstof på maskinen i lukkede rum. Benzindampe kan samle sig på gulvet og derved forårsage antændelse eller endda en eksplosion.
Tør spildt benzin af maskinen eller gulvet. Lad tekstiler, som er blevet brugt til optørring af benzinen, tøre på et sted med god ventilation, inden du bortskafferppe tekstiler. I modsat fald kan der ske spontan selvantaendelse.
Er benzin blevet spildt, dannes der benzindampe. Start derfor aldrig motoren pa dette sted, men mindst 3 m væk.
Undgå hudkontakt med mineralske olieprodukter. Indänd icke benzindampe. Bær altid beskytteshandsker under pafyldningen af brændstoffet. Skift beskyttesestøj regelmæssigt, og fæ det renset.
Sorg for, at dit toj ikkekommen ikontakt med benzinen. Hvis der er kommet benzin pa dit toj, skal du skifte toj omgående.
Abn aldrig tankdakslet, nar motoren korer er ler er varm.
Fyld aldrig benzin pa maskinen, mens motoren er i gang ell varm.
Overfyld aldrig tanken (benzinen udvider sig).
Luk altid tankdaekslet fast i.
Udskift tank eller tankdaksel, hvis de er beskadigede.
Spis, drik aller ryg aldrig, när der fyldes benzizin aller olie pa.
Gor som folger, hvis der er Iobet benzin ud:

Startikke motoren.
Pas pà gnister.

• Opsug udlobet benzin med bindemiddel aller klude, og bortskaf olien på korrekt vis.
  Rengør maskinen.

Gør som følger, hvis der er læbet motorolie ud:

Startikemotoren.
- Opsug udlobet olie med oliebindemiddel aller klude, og bortskaf olien på korrekt vis.
Rengør maskinen.

4 UDPAKNING AF MASKINEN (03)

ADVARSEL! Fare for atkommeniklemme, hvis maskinen vaelter! Maskinen er tung!Nar den vaelter,kan legemsdele komme i klemme og personer blive alvorligt kvæstede.

I skal mindst vare to om at pakke maskinen ud!
Undgå at vælte maskinen!

Maskinen leveres i en papkasse med alt tilbehør.
Kassen star på en europalle.

1. Stil maskinen pa en jævn plan flade.
2. Fjern emballagebandene.
3. Abn kassen foroven (03/a).
4. Fjern emballagematerialet.
5. Tag forsigtigt Iose dele, poser med smadele og brugsanvisninger ud.
6. Skær forsigtigt kassens bagside (dvs. der hvor motoren er) op med en kniv, sä maskinen ikke bliver beskadiget.
7. Klap kassens bagside ned (03/b).
8. Tag forsigtigt de øvrige Ise dele og andet emballagemateriale ud.
9. Rul sneslyngen baglaens ud af kassen, dvs. med motoren forrest (03/c).

5 MONTERING

ADVARSEL! Fare ved ufuldstændig mon- tering! Bruges et ufuldstændigt monteret appar- rat, kan det medføre alvorlige kvæstelser.

Apparatet mä kun betjenes, när det er helt monteret!
- Kontroller, om alle sikkerheds- og beskyttesanordninger er tilstede og fungerer, formaskinen tilsluttes!

Nodvendigt værktj

Nr. Vaerktogj

1 Gaffel- ellr ringnagle SW 10 (x2)
2 Gaffel-eller ringnogle SW 13
3 Unbrakongle 5 mm
4 Kombi-ller spidstang
5 Skruetraekker
6 Sprayolie
7 Kun 700.4 E LED: Daekuftpumper med manometer (motorventil)

5.1 Montering af understyr (04, 05)

Monter understyret forneden til venstre og horepaa sneslyngen.

1. Skru skruerne (04/1) ud.
2. Anbring understyret (05/1).
3. Stik skruerne (05/2) gennem understyret, og skru dem fast.

5.2 Montering af betjeningspanel (06)

1. Stik bowdenkablet (07/1) til koredrevet (07/2) ind i det nederste hul (07/3) pa hjre hand-tag.

2. Stik bowdenkablet (08/1) til snekkedrevet (08/2) i det overste hul (08/3) på venstre handtag.

3. Sádan indstiller du bowdenkablerne:

Drej indstellingsdelen på bowdenkablet (09/1) i pilens retning (09/a), til bowdenkablet ikke længere hænger nedad (er let spændt). Hold fast i kabeltrækket, mens du drejer, SSE det ikke snos.
Stram kontramøtrikken (09/2) (09/b).

1. Fastgor bowdenkablerne (10/1) til venstre og højre på styret med klemmerne (10/2).
2. Stram bowdenkablet:
   Løsn kontramøtrikkerne (11/1, 12/1).

Skru gevindendestykket (11/2, 12/2) op-ad, indtil bowdenkablet er strammet.
Skru kontramøtrikkerne ind mod føringen (11/3, 12/3) for at fastgore bowdenkablet.

1. Træk gummibeskyttelsen (11/4, 12/4) ned til kontramøtrikken (11/a, 12/a) for at beskytte bowdenkablet mod korrosion.

5.4 Afterjustering af bowdenkabel (13)

Finindstilling foretages med indstillingsskruen.

1. Løsn kontramøtrikken (13/2) på indstellingsskruen (13/a).
2. Drej indstillingsskruen (13/3) (13/b) for at forlange aller forkorte bowdenkablets vandring. Bowdenkablet skal vare let spendt og ma ikke hænge nedad.
3. Spænd kontramøtrikken (13/2) til igen (13/a).

5.5 Kontrol af bowdenkablets indstilling (14)

Koredrevets bowdenkabel forlenges med tiden. Hvis koredrevet ikke længere kan slås til, narr motoren körer, er bowdenkabet blevet for langt og skal strammes.

1. Sluk for maskinen (se kapitel 6.8 "Stop of motor (38, 39)", Side 210).
2. Indstil bowdenkablet pa ny (se kapitel 5.3 "Montering og indstilling af bowdenkabler til kore- og snekkedrev (07 - 12), Side 207).

Sadan kontroller du bowdenkablets indstilling:

1. Start motoren (se kapitel 6.7 "Start af motor (32-37)," Side 210).
2. Vaelg gear (se kapitel 7.1 "Start af rydning (40, 42), Side 210).
3. Tryk det hore greb (14/1) til kredrevet langsomt nedad (14/a), indtil du kan mærke en let modstand. Koblingspunktet er hermed fundet.
4. Tændes der/DDke for kredrevet: Gentag de foregande trin.
5. Lykkes det ikke at indstille bowdenkablet: Opsøg fabrikantens serviceværksted.

5.6 Montering af stang til gearskifter (15, 16)

1. Sæt stangen (15/1) ind i gearets holder (16/2) forneden.
2. Sæt stangen ind i holderen foroven på gearskifteren (16/3).
3. Fastgor stangen foreden og foroven med underlagsskiver og fjedersplit.

5.7 Montering af fleksibel aksel til sneudkast (17, 18)

1. På sneudkastet:

Stik tappen (17/1) i den ene ende af den fleksible aktel (17/2) helt ind i snekken (17/3) (17/a).
- Skru fingermøtrikken (17/4) fast medhanden.

1. Under betjeningspanelet:

Stik:tappen i den,anden Ende af den flek-sible aktsel (18/1) helt ind iHandsvinget (18/2)nedefra (18/a).
Skru fingermotrikken (18/3) fast med handen.

5.8 Tilslutning af stik til varme og belysning (19)

1. Saml stikdelene (19/1) til varme og belysning.
2. Sikr stikforbindelsen.

5.9 Montering af sneudkast (20 - 23)

1. Smør sneudkastets glide (20/1) pa sneslyngen let med sprayolie (smrefedt kan och bruges).
2. Læg plastikringen (20/2) på sneudkastets glideflade (20/a), og smør let med sprayolie (smørefedt kan øgså bruges).
3. Sæt sneudkastet (21/1) p(a) (21/a, 22/a).
4. Sæt fastgørelssesskruerne (22/2) på indefragennem lasker og sneudkast.
5. Skru sneudkastet fast med de selvåsende møtrkker (22/3).
6. Stik fastgorelsesskruerne (23/1) gennem den store føringsplade (23/2), og sæt de to sma føringsplader (23/3) på.

Bemerk: De sma forigingsplader skal ligge pa den store forigingsplade.

1. Sæt føringspladerne ind i sneudkastet nedefra ved hjælp af fastgorelsessskruerne.
2. Sæt underlagsskiver (23/4) på skruerne.
3. Skru de selvåsende møtrikker (23/5) fast.

5.10 Fastgorelse af bowdenkabel pa udkastklappen (24)

Dette bowdenkabel bevæger sneudkastets ud-kastklap og bruges til at indstille udkasthøjden.

1. Hæng bowdenkablet ind i føringerne (24/1, 24/2). Der skal være fastgjort gummibeskytelse udvendig på bowdenkablet.

2. Skru kontramøtrikken (24/3, 24/4) fast ind mod føringen, indtil bowdenkablet er spændt.

3. Bowdenkablets lengde kontrolleres med handtaget til indstilling af udkasthjden:

Flyt handtaget til det forreste anslag. Ud-kastklappen skal bevage sig helt ned.
Flyt handtaget til det bagerste anslag. Udkastklappen skal bevage sig helt op.
Det kan vare ndvendigt at aendre bowdenkablets laengde.

5.11 Isaetning af bowdenkabel (25)

1. Sæt bowdenkablet (25/1) ind i holderen (25/2) under motoren.

6 IBRUGTAGNING

ADVARSEL! Fare for kvæstelse pga.
mangelfuldt apparat. Bruges et mangelfuldt apparat, kan det medføre alvorlige kvæstelser og beskadigelse af apparatet.
- Driv kun apparatet, när det ikke er defekt eller beskadiget og ingen dele mangler eller er Iøse.
BEMERK Foretag altid visuel kontrl inden ibrugtagning. Maskinen må ikke anvendes med løse, beskadigede eller slinde drifts- og/eller fastgøringsdele.

6.1 Driftsmidler

FARE! Eksplosions- og brandfare. Der dannes en eksplosiv atmospere, hvis benzin/luftblandingen siver ud. Antaendelse, eksplosion og brand kan medfore alvorlige kvastelser og vare livsfarlig ved ukorrekt handtering af brændstoffet.

Rygning er forbudt, nár benzinen händteres.
Handter kun benzin udendørs og aldrig i lukkede rum.

FARE! Livsfare pga. forgiving. Motorens udstødningsgas indeholder kulite, som kan drabe et mensnes på få minutter.

Lad aldrig motoren kore i lukkede rum, men kun i det fri.
Indandikke motorens udstodningsgasser.
Sluk for motoren, hvis du bliver darelig, swimmel aller utilpas. Opsog lage med det samme.

BEMERK Bortskaf brugt motorolie miljovenligt! Spildolie bør afleveres i en lukket beholder på en genbrugsplads eller et kundeserviceværksted. Hæld ikke spildolie:

i affaldsspanden
i kloakken aller aflbet
ud pa jorden

BEMERK Overhold den medfolgende brugsanvisning til motoren!

Inden ibrugtagningen skal du fylde motorolie pa og tanke sneslyngen op.

Oplysninger om benzin og motorolie: se de tekni-ske data.

6.2 Pafyldning af motorolie (26)

1. Skru oliepafyldningsdaekslet (26/1) af, og læg det et rent sted.
2. Fyld olie pà med en tragt.
3. Kontroller niveauet.
4. Luk oliepafyldningsabningen omhyggeligt, og rengor den.

Vær opmaerkoms pa motorvejledningen til korrekt kontrol af olieniveauet.

6.3 Pafyldning af benzin (26)

1. Skru tankdakslet (26/2) af, og laeg det et rent sted.
2. Fyld benzin på med en tragt.
3. Luk tankpafyldningsabningen omhyggeligt, og rengor den.

6.4 Kontrol af dæktryk [kun 700.4 E LED] (27)

1. Dæktrykket skal kontrolleres, især inden forste ibrugtagning om vinteren og i Iobet af driftstiden mindst haver 3.maned. Det maksimalt tilladte dæktryk starp daekkene (27/1).

Bemerk:Bemerk:1 bar = ca.14,5 psi

1. Pump dækkene ensartet op med dækluftpumpen.

6.5 Indstilling af rydningshobjden (28 - 30)

FORSIGTIG! Fare for personskader. Fare for snitsar, his venderne stikkes ind i den korende transportsnekke.

Juster kun rydningshøjden, narr motoren er slæt fra, og transportsnekken er standset.

Indstil rydningshøjden, sö der ikke opsamles grus ell er andre fremmedlegemer. Tag hensyn til store

ujævnheder, f.eks. korespor, kloakdaeksler erlerbrosten.

1. Flyt maskinen til et jævnt underlag for at justere den.
2. Løsn spændeskruerne (28/1) på glideskin-nerne (28/2) til venstre og højre på skjoldet (28/3).
3. Skub glideskinnerne op ell erned (28/a) for at Iofte ryddepladen (29/1) til den onskedede hoge.
4. Fastspænd spændeskruerne på glideskinnerne.
5. Sorg for, at de to glideskinner star lige langt nede, sa ryddepladen Iober parallelt i forhold til underlaget (29/a).

Slidte glideskinner (30)

Når glideskinnernes slibekant (30/1) er slidt ned, vendes glideskinnerne 180^ om for sa at kinne bruge den,anden side.

1. Skru møtrikker (30/2) og underlagsskiver af.
2. Tag metalpladen (30/3) af.
3. Vend glideskinnen 180^ om (30/a).
4. Sæt underlagsskiverne på, og skru møtrik-kerne fast.

Bemerk: Pas pa seks at forveksle spende skruerne (30/4), da de er forskelligt lange.

6.6 Kontrol af knækboltene på maskinen (31, 48)

• Kontroller inden motorstarten, om snekkedrevet er frosset til.
  Stil sneslyngen et egnet sted til optonging af snekkedrevet.

• Inden hver start skal det kontrolleres, om knækboltene (31/1, 48/2) er intakte.

Afrevne knækbolte skal udskiftes med originale reservedele (se kapitel 9.4 "Udskiftning af knækbolte (31, 48), Si-de 212). Ved brugen af sekske-tilladte reservedele kan maskinen tage alvorlig skade!
To ekstra knækbolte (01/8) vindes på betjeningspanelet.

1. Kontroller, at alle betjeningselementer, sikkerhedsanordninger, møtrikker, skruer og bolte på maskinen er fuldstændige, sidder fast og er intakte.

6.7 Start af motor (32 - 37)

Belysningen taendes automatisk ved start af motoren og slukker, nar motoren stoppes.

FARE! Livsfare pga. forgiving. Motorens udstødningsgas indeholder kulitte, som kan drae be et mensnespe fä minutter.

Lad aldrig motoren kore i lukkede rum, men kun i det fri.
Indandikke motorens udstodningsgasser.
Sluk for motoren, hvis du bliver darylig, swimmel aller utilpas. Opsog lage med det samme.

Kontroller inden motorstarten, om snekkedrevet er frosset til.
Stil sneslyngen et egnet sted til optøning af snekkedrevet.

Startproces (32 - 34)

1. Kontroller olie- og brændstofniveauet.
2. Abn brændstofhanen (32/1) (32/a).
3. Kontroller, om kore- og snekkedrev er frakoblet. Begge koblingshandtag skal sta lodret.
4. Stil chokeren (32/2) på position CLOSE (32/b).
5. Tryk 3 gange pa spaedeknappen (33/1) med intervaller pa ca. 2 sekunder. Ved temperaturer under 10^ skal der trykkes 5 gange pa spaedeknappen.
6. Stil gashandtaget (34/1) på position Hurtig (34/2, hare) (34/a).
7. Sæt motornøglen (35/1) i (35/a).

Manuel start (36)

1. Træk let i startsnoren (36/1) (36/a), til du kan mærke den Forste modstand. Træk derefter kraftig ud, og lad den derefter rulle langsom tilbage igen.

230 V startproces (37)

1. (37/a)

6.8 Stop af motor (38, 39)

ADVARSEL! Fare pga. roterende dele pa maskinen! Hvis du stikker hænderne ind i de roterende dele pa maskinen, medforer dette alvorlige kvæstelser!

Stik aldrig hænderne ind i den roterende transportsnekke!

1. Stil gashandtaget (38/1) pa position Langsom (38/2, skildpadde) (38/a).
2. Lad transportsnekken og kastehjulet kore fortsat, indtil de stort set er fri for sne for at forbindre en tilfrysning. Ellers kan V-remmen blive beskadiget ved starten.
3. Traek motornoglen (39/1) ud (39/a).
4. Motoren slar fra.
5. Drej brandstofhanen (39/2) til position OFF (fra) (39/b).

7 BETJENING

7.1 Start af rydning (40, 42)

ADVARSEL! Fare pga. roterende dele pa maskinen! Hvis du stikker hænderne ind i de roterende dele pa maskinen, medfører dette alvorlige kvæstelser!

Stik aldrig haenderne ind i den roterende transportsnekke!
ADVARSEL! Ting slynges ud! Fare for kvæstelser samt tingsskader pga. ting, der slynges ud!
Drej aldrig udkastkanalen i retning mod mennesker, dyr, ruder, biler eller dore.

1. Gennemfør ibrugtagningen.
2. Kontroller sneudkastets position, og indstil udkastretningen med handsvinget (40/1).
3. Indstil udkasthjden (40/2).
4. Start motoren (se kapitel 6.7 "Start af motor (32 - 37)", Side 210).
   5.Vaelg koregear (41/3):

1. Tryk på koblingshändtaget (41/4) til snekked-revet (41/a).
2. Tryk på koblingshandtaget (42/5) til koredrevet (42/a).

7.2 Stop af rydning (43)

1. Slip koblingshandtaget (43/1) til snekke- og koreredrevet, dvs. kobl ud (43/a).

Lad transportsnekken og kastehjulet kore fortsat, indtil de stort set er fri for sne for at forhindre en tilfrysning. En grossen transportsnekke beskadi-ger V-remmene.

Sneslyngen bliver stæende, stands transportsnekke og kastehjul.

7.3 Skift af koregear (42-44)

OBS! Risiko for beskadigelse af maskinen.

Gearet beskadiges, hvis der/DDKE kobles ud inden gearskift.

Kobl først ud, og skift sā gear.

1. Slip koblingshandtaget til koredrevet (43/1), dvs. kobl ud (43/a). Bemerk: Transportsnekken blokeres, hvis den stoppes i vad og tung sne og sa startesigen. Slip ikke koblingshandtaget til snekkedrevet!
2. Skift gear med gearskifteren (44/1).
3. Tryk på koblingshandtaget (42/5) til koredrevet (42/a).

7.4 Valg af program på 760.4 TE LED

Med programvaelgeren (02/23) kan transportsnekkens, ryddepladens og skjoldets hjoje justeres ved at forskyde sneslyngens vegt.

"Transport": Vægten ligger på sneslyngens bagerste del, på transportsnekken og skjoldet ikke rører jorden og sneslyngen er let at skubbe.
"Normal": Ved normal drift stilles sneslyngen i vandret position.
"Packed Snow": I kompakt sne kan du medonne indstilling flytte sneslyngens vegt til den forreste del.

7.5 Styring af sneslyngen 760.4 TE LED (45)

1. Bevæg sneslyngen til venstre: Træk i venstrevippearm (45/1) (45/a).
2. Bevæg sneslyngen til højre: Træk i hjore vippearm (45/2) (45/b).

7.6 Fjernelse af blokeringer i sneudkastet (43, 46)

BEMAERK For at undgå blokeringer ved vad og tung sne skal du lade transportsnekken kore altid, hvis det er muligt.

Hvis sneen ikke længere kastes ordentligt ud, kan det skyldes sne- og isaflejringer på transportsnekker og i udkastkanalen.

1. Slip koblingshandtaget (43/1) til snekke- og korederevet, dvs. kobl ud (43/a).
2. Stands motoren (se kapitel 6.8 "Stop of motor (38, 39)", Side 210).
3. Fjern forsigtigt sneen fra udkastkanalen og transportsnekken med rengøringsværktøj (46/1).

Hvis sneudkastet fortsat erutilstrækkeligt, skal du kontakte et fagværksted.

8 REPARATION

ADVARSEL! Fare for kvæstelser under reparationer. En ukorrekt udfør reparation kan medføre alvorlige kvæstelser og beskadigelse af apparatet.

Få kun reparationer udførf af fabrikantens servicestededer eller autoriserede værkstedder!

Sagkyndig kontrol er altid nødvendig i følgende situationer:

Efter pakorsel af en forbinding.
Hvis motoren pludselig star stille.
Beskadiget transportsnekkellerkastehjul.

9 SERVICE OG VEDLIGEHOLDELS

FORSIGTIG! Fare for personskader. Skarpe samt bevagelige maskindele kan medfore kvastelser.

Bae altid handsker under vedligeholdelse, pleje samt rengoring af maskinen!
Slå motoren fra, og kontroller, at motoren stå stille!
Traek taendrorsstikket ud!
Rengør maskinen after hver brug. Fjern især rester af vejsalt.
- Sprøjt ikke vand på maskinen. Indtrængende vand kan.fore til fejl (tændingssystem, karburator).
Udskift altid defekte lyddaempere.
Folg vedligeholdelsesplanen.
Overhold motorvejledningen.

Udskift motorolie (se motorvejledning).

After 8 drifttimer

Smør transportsnekken.

Udskift taendrøret (se motorvejledningen).
Smør transportsnekken.
- Shift motorolie.

9.2 Smoring af transportsnekke (47)

Pres ca. 2-3 slag universalfedt ind i smoreniplen (47/1) med en fedtpresse.

vedligeholdelsesarbejdet. En ukorrekt udført vedligeholdelse kan medføre alvorlige kvæstelser og beskadigelse af maskinen.

Indstil kun bowdenkablet, nar motoren er sla-et fra.
- Stop motoren, hvis køre-/snekkedrevet/DDKE kan slas fra.
Forsøg ikke selv at udføre reparationer, og kontakt omgående et autoriseret værktøj.

BEMEAERK Hvis bowdenkablet bliver fugtigt, kan det fere til korrosion ell tilfrysning. Et beskadiget bowdenkabel skal udskiftes.

Indstilling af bowdenkabel

Hvis kore-/snekkedrevet ikke længere kan SLASTil, narr motoren körer, skal det pagældende bowdenkabel indstilles.

1. Løsn kontramøtrikken (09/2).

2. Drej indstillingsdelen på bowdenkablet (09/1) i pilens retning (09/a), til bowdenkablet/DDI Iaengere hænger nedad (er let spændt). Hold fast i kabeltrækket, mens du drejer, sa det ikke snos.

3. Stram kontramøtrikken (09/2) (09/b).

4. Start motoren og tilslut kore-/snekkedrevet for at kontrollere indstillingen.
5. Hvis kore-/snekkedrevet stadig ikke til- og frakobles sikkert, skal maskinen sendes til et autoriseret værksted.

9.4 Udskiftning af knækbolte (31, 48)

For at sikre bruger og maskinen kan knækbolte- ne (31/1) revne after en blokering af transportsnekken.

BEMERK Afrevne knakbolte skal udskiftes med originale resovedele. Ved brugen af nikke-tilladte resovedele kan maskinen tage alvorlig skade!

1. Sluk maskinen, og træk taendrørshætten af.
2. Fjern fjedersplitten (48/1) (48/a).
3. Træk beskadigede knækbolte (48/2) ud (48/b).
4. Kontroller akslen for beskadigelser.
5. Sæt en ny knækbolt i, og fastgør den med fjedersplit.

9.5 Finjustering af transportsnekkens hoge [kun 760.4 TE LED] (49)

Hojden kan finjusteres med skruen (49/1), hvorved transportsnekken og skjoldet Ioftes ellersankenes.

Skruen justeres med programvaelgeren (02/15):

Billedet (49) viser skruens position ved "Packed Snow" (kompakt sne). Løft sneslyn-gen lidt op i/DDne position.
I positionen "Transport" fastspændes akslen.
Ved almindelig drift skal programvaelgeren saettes pa "Normal".

9.6 Justering af kædespændingen [kun 760.4 TE LED] (50)

Kædestramningen kan justeres ved at spænde møtrikkerne (50/1) på krogen (50/2). Begge larveband kan justeres.

10 HJELP VED FORSTYRELSER

FORSIGTIG! Fare for personskader. Skarpe smt bevagelige maskindele kan medfrolekvastelser.

Bae altid handsker under vedligeholdelse, pleje samt rengoring af maskinen!
Slå motoren fra, og kontroller, at motoren stå stille!
Trak taendrorsstikket ud!

BEMERK Henvend dig til vores kundeservice ved forstyrelser, der ici er anfort i denen tabel, aller som du ici selv kan afhjelpe.

Fejl Afhjælpning
Motor starter ik-ke.	Fyld benzin på.
	Stil gashåndtaget på"Start".
	Slå chokeren til, tryk på spædeknappen.
	Vedligehold tændrør.
Motorydelse fal-der.	Rengør udkastkanal/hus.
	Fjern sne og is fra transportsnekke og kastehjul.
	Reducer arbejdshastighe-den.
Køredrevet fun-gerer ikke,+nár koblingshändta-get er trykket ind.	Afterjuster bowdenkablet.
	Kontakt kundeservicevær-kstedet.
Køredrevet kan ikke længere standses (kobler ikke længere ud).	Stands motoren.Undlad at forsøge re-paration!Kontakt kundeservice-vær-kstedet.
Transportsnek-ken drejer ikke,+när koblings-händtaget er trykket ind.	Knækbolt revnet,udskiftes.
	Afterjuster bowdenkablet.

Fejl Afhjælpning
	Kontakt kundeserviceværkstedet.
Transportsneken kan ikke længere stand-ses (kobler ikke længere ud).	Stands motoren.Undlad at forsøge reparation!Kontakt kundeserviceværkstedet.
Maskinen vibrer usædvänlig kraftigt.	Kontroller transportsnekke og kastehjul.
Maskine trækker til εn side.	Kontroller dæktrykke, til-pas det.
	Kontroller glideskinnerne, indstil eller udskift dem.

Reservedele

Se: www.al-ko.com

11 OPBEVARING

ADVARSEL! Brand- og eksplosionsfare. Benzindampe er yderst anteendelige.

Opbevar ikke maskinen iærheden af aben ild eller varmekilder.

Maskinen skal gores grundigt rent after haverbrug. Placér evt. ogsa alle sikkerhedsafdækninger. Opbevar maskinen i et tort, aflast rum ogutilgaengeligt for born.

Ved længere tids opbevaring af maskinen, f.eks.
fter vinteren, skal følgende arbejde udfores for
at undgå beskadigelser:

Tøm karburatoren:

Start motoren.
Luk brandstofhanen.
Vent, til motoren dor ud.

Lad motoren kole af.
Opbevar maskinen tør og utilgengeligt for børn og uvedkommenende personer.
Tom benzintanken,ller fyld den helt.
Trak motornoglen ud.
Traek taendrorsstikket ud.

12 BORTSKAFFALSE

Benzin og motorolie ma ikke smides ud med det almindelige husholdningsaffald eller i kloakken, men skal bortskaffes saerskilt!

För maskinen bortskaffes, skal brændstoftanken og motoroliebeholderen tømmes!
- Emballage, udstyr og tilbehør er fremstillet af genanvendelige materialer og skal bortskaffes på behörig vis.

servedele. Serviceværksteder findes på internetet på adressen:

www.alko-garden.com/service-contacts

Yderligere informationer om reservedele findes under:

www.alko-garden.com/spareparts

13 KUNDESERVICE/SERVICE

de harmoniserede EU-direktiver, EU-sikkerheds-standarderneamt de produitspecifikke standarder.Overensstemmelseserklaeringen horer til brugsanvisningen og er vedlapt maskinen.

15 GARANTI

Inden for den lovbestemte reklamationsperiode reparer erller udskifter vi after eget skon eventuelle materiale-ller fabrikationsfejl pa apparatet. Reklamationsperioden bestemmes af loven i det land, hvor maskinen er kobe.

Vores garanti gælder kun, hvis:

■ brugsanvisingen følges
- apparatet behandles korrekt
der bruges originale reservedele

Garantien bortfalder ved:

egenhændige forsog pa reparation
egenhaendige tekniske aendringer
ukorrekt drug

Folgende er ikke omfattet af garantien:

Lakskader, der skyldes normal slitage
Sliddele, der er markeret med ramme xxxxx (x) pa reservedelslisten
Forbrændingsmotorer (her gælder motorproducentens separate garantibestemmelser)

Garantiperioden begynder med kobet foretaget af den fpreste slutforbruger. Datoen pa kobskvittering er geldende. Kontakt forhandleren, hvor apparatet er kobt, eller den naermeste autoriserede kundeservice. Medbring denne erklæring og den originale kobskvittering. Denne erklæring berorer畸形 kovers lovbestemte rettigheder over for saelger pa grund af mangler.

3.2 Sakerhetsanvisningar for manövrering

3 Sikkerhetsanvisninger 235

FARE! Viser til en umiddelbart farlig situacion som fomer til dOd ell er alvorlige personskader hvis den ikke unngas.

2.3 Sikkerhets- og beskyttelsesanordninger

Folg alle sikkerhetsvenisninger og betjeningsanvisninger i donne braksanvisningen samt braksanvisninger som det vises til, for maskinen tas i bruk.
Alle medfolgende dokumenter m'oppbevares for fremtidig bruk.

ikke er ordentlich instruert, skal under ingen omstendigheter fá lov til a betjene maskinen.

3.2 Sikkerhetsanvisninger for betjening

Du skal kun benyitte maskinen til den typen arbeider den er ment for. Bruk som ikke er forskriftsmessig kan forårsake personskader eller materielle skader.
- Driv aldri apparatet med utslitte eller defekte deler. Bytt alltid defekte deler ut med originaire reservationeder fra produsenten. Hvis apparatet drives med utslitte eller defekte deler, kan ingen garantikrav gjores gjeldende ovenfor produsenten.
Slå av motoren, vent til maskinen stå stille og trekk av tennplugghetten i følgende tilfeller:

Hold hender, fotter og andre kroppsdeler samt klær unna freeskovlen, mateskruen og kastehjulet när de er i bevegelse.
Folg lokale bestemmelse med hensyn til driftstid.
- Ikke la en driftsklar maskin vare uten opp-syn.
Fres aldri pà tak.

Sjekk før motorstart om mateskruen er fryst fast.
Sett snfreseren pa et egnet sted, til mateskruen er tint.

1. Sjekk alle betjeningselementer, sikkerhetsinnretninger, muttere, skruer og bolter pa maskinen om de er fullstendige, sitter godt og ikke er skadet.

6.7 Startemotoren (32 - 37)

For a forhindre fastfrysing, la mateskrue og kastehjul gà til de er sà godt som snøfrie. En fastfryst mateskrue skader kilereimene.

Snøfreser stanser, mateskrue og kastehjul stopper.

7.3 Skifte kjoregir (42-44)

ADVARSEL! Fare for skader på apparatet.

Giret skades dersom det ikke kobles ut før girkif-tet.

Koble foprst ut, skift deretter girtrinnet.

1. Slipp opp koblingsspaken (43/1), dvs. koble ut (43/a). Merk: Mateskruen blokkeres nár den stoppes av tung og vát snø, og starter deretter på nytt igjen. Slipp ikke opp koblingsspaken for skruedrevet!
2. Skift gir med girspak (44/1).
3. Trykk koblingsspaken (42/5) for kjoredrevet (42/a).

7.4 Velge driftsmodus pa 760.4 TE LED

MERK For a unnga blokkeringer ved tung og vat sno bcr du la mateskruen g hele tiden.

Hvis snøen ikke lenger kastes skikkelig ut, kan det skyldes sn- og isavleiringer på mateskruene og i utkastkanalen.

• Skift alltid ut defekt lyddemper.
  Overhold vedlikeholdsplanen.
  Overhold motoranvisning.

9.1 Vedlikeholdsplan

Før haver bruk

Sjekk oljenivá (se motoranvisning).
Sjekk brytebolter.
Kontroller maskin på skader.
Sjekk om mateskruen er fryst fast.

Etter de fpreste 5 driftstimene

• Shift motorolje (se motoranvising).

Etter 8 driftstimer

Smør mateskrue.

Hver tredje maned

1. Løsne kontramutter (09/2).
2. Drei justeringsdel på vaiertrekk (09/1) i pilretning (09/a), til vaiertrekket ikke lenger henger

Folgende omfattes ikke av garantien:

Lakskader som skyldes normal slitasje
Slitasjedeler som pa reservationdelskortet er merket med xxxx (x) ramme
Forbrenningsmotorer (for disse gjelder de garantivilkarene til den respektive motorprodusenten)
