Produkttype	Snøfreser (snøfres)
Merke	AL-KO
Modell	SnowLine 760.4 TE LED
Bruk	Fjerning av våt og pulveraktig snø på veier og stabile overflater (hjemmebruk)
Drivstoff	Bensin
Drivsystem	Belter (TE-modell)
Gir	6 gir forover, 2 gir bakover
Belysning	Innebygget LED, automatisk tenning ved start
Oppvarmede håndtak	Ja, med bryter
Start	Manuell (trekkabel) og elektrisk 230 V
Utkastretning	Justerbar med sveiv
Utkastningshøyde	Justerbar via spak
Fresehøyde	Justerbar via meder (graderinger)
Driftsmoduser	Transport, Normal, Packed Snow (kun 760.4 TE LED)
Sikkerhetsinnretninger	Koblingsspaker (2), skjærebolter, beskyttelsesskjold, sikkerhetsetiketter
Vedlikehold	Smøring av snekke, oljeskift, kontroll av tennplugger, rengjøring etter bruk
Rengjøring	Ikke sprut vann; bruk medfølgende rengjøringsverktøy for utkastkanal
Reservedeler	Skjærebolter, Bowden-kabler, tennplugger, motorolje
Kundeservice	AL-KO – www.alko-garden.com
Garanti	Lovfestet garanti mot produksjonsfeil; se bruksanvisning
Leveringsinnhold	Snøfreser, nedre og øvre styre, kontrollpanel, utkastkanal, rengjøringsverktøy, nøkler, reservedelsbolter, bruksanvisninger

Ofte stilte spørsmål - SnowLine 760.4 TE LED AL-KO

Hvordan starter jeg motoren på SnowLine 760.4 TE LED?

Sørg for at bensin- og oljetanken er fylt. Åpne drivstoffkranen, sett choken på LUKKET, trykk 3 til 5 ganger på primerpumpen, sett gasshåndtaket på rask (hare), sett inn tenningsnøkkelen, trekk deretter i startkabelen (manuell) eller bruk 230 V-startmotoren. Snekken må ikke være frosset.

Hvordan justerer jeg fresehøyden?

Stopp motoren og vent til den stopper helt. Løsne festeskruene for medene på skjoldet, flytt medene opp eller ned for å oppnå ønsket høyde, og stram deretter til. Sørg for at begge medene er i samme høyde for parallell fresing mot bakken.

Hvordan unngår jeg at snekken fryser etter bruk?

Etter hver bruk, la snekken og utkastningshjulet gå i noen minutter for å fjerne restsnø. Før start, kontroller at snekken ikke er frosset; plasser apparatet på et egnet sted for å tine om nødvendig.

Hva gjør jeg ved blokkering av utkastkanalen?

Slipp koblingsspakene, stopp motoren og fjern tenningsnøkkelen. Bruk medfølgende rengjøringsverktøy for å fjerne fastkjørt snø. Stikk aldri hendene inn i utkastkanalen. Hvis blokkeringen vedvarer, kontakt et autorisert verksted.

Hvordan skifter jeg gir?

Slipp koblingsspaken for drivsystemet (koble ut), og beveg girstangen til ønsket posisjon (1 til 6 forover, R1-R2 bakover). Koble deretter inn igjen. Ikke skift gir uten å koble ut for å unngå skade på girkassen.

Hvordan vedlikeholder jeg Bowden-kabler?

Kontroller kabelstrammingen regelmessig. For å justere, løsne kontramutteren og drei justeringsobjektet til kabelen er lett stram uten å henge. Stram kontramutteren. Ved fuktighet eller korrosjon, bytt kabel. Justering skal gjøres med motoren av.

Hvilken motorolje skal jeg bruke?

Se motorveiledningen som følger med apparatet. Vanligvis anbefales en kvalitets 4-takts olje (SAE 30 eller 10W-30). Kontroller nivået før hver bruk og skift olje etter de første 5 timene, deretter i henhold til vedlikeholdsplanen.

Hvordan bytter jeg skjærebolter?

Stopp motoren og fjern tennplugghetten. Fjern fjærpinnen, trekk ut den skadede bolten, kontroller akselen, sett inn en original AL-KO erstatningsbolt og fest med en ny pinne. Bruk alltid originale deler for å unngå skade på apparatet.

Hvordan lagrer jeg apparatet etter sesongen?

Tøm forgasseren ved å starte motoren med drivstoffkranen stengt til den stopper. La den avkjøles. Tøm bensintanken helt eller fyll den helt opp for å unngå kondens. Fjern tenningsnøkkelen, koble fra tennplugghetten. Rengjør apparatet og oppbevar det på et tørt, lukket sted utilgjengelig for barn.

Hvordan bruker jeg Packed Snow-modus på modell 760.4 TE LED?

Sett driftsmodusspaken på Packed Snow. Denne innstillingen senker snekken og skjoldet for bedre å fjerne kompakt snø. For transport, bruk Transport-modus, og for normal bruk, Normal-modus. Finjustering av høyden kan gjøres med justeringsskruen (49).

BRUKSANVISNING SnowLine 760.4 TE LED AL-KO

1.1 Symboler på forsiden 200
1.2 Symboler og signalord 200

2 Produktbeskrivelse 200

8Reparation 211
9 Service og vedligeholdelse. 211

1.2 Symboler og signalord

FARE! Indikerer en umiddelbar farlig situati- on, som, his den ikke undgås, er livsfarlig eller medfører alvorlige kvæstelser.

ADVARSEL! Indikerer en potentiel farlig situation, som, his den ikke undgås, kan vaere livsfarlig eller medføre alvorlige kvæstelser.

FORSIGTIG! Indikerer en potentiel farlig situation, som, his den ikke undgås, kan medforreindre eller moderate kvæstelser.

ADVARSEL! Brand- og eksplosionsfare.

Vedligeholdelse og opbevaring

3.3 Omgang med benzin og olie

Eksplosions- og brandfare:

1. Hold overstyret (06/1) inkl. betjeningspanelet fast ind mod understyret (06/2).
2. Stik 2 skruer (06/3) gennem overstyret og understyret, og skru dem fast med to underlagsskiver (06/4) og møtrkker (06/5).

5.3 Montering og indstilling af bowdenkabler til kore- og snekkedrev (07 - 12)

1 til 6 er fremadgaende gear, hvor 1 er det langsomste og 6 det hurtigste gear.

R1 og R2 er bakgear, hvor R1 er det langsomme og R2 det hurtige gear.

9.1 Vedligeholdelsessplan

Førbrug

Kontroller olieniveauet (se motorvejledning).
Kontroller knækboltene.
Kontroller maskinen for beskadigelser.
Kontroller, om transportsnekken er frosset til.

for hver tre maneder

Kontroller dasktrykket.
Smør sneudkastets ring med sprayolie.

Arligt

9.3 Vedligeholdelse af kore- og snekkedrev (09)

ADVARSEL! Fare for kvaestelser under

Henvend dig til naermeste AL-KO servicevarksted ved sporgsmal til garanti, reparation erler re

14 INFORMATION TIL OVERENSSTEMMELSESERKLÄERINGEN

Vi erklær pa eget ansvar hermed, at ditte produkt ved markedsforingen overholder kravene i

2.5 Symboler på redskapet 217

2.5.1 Sakerhetsmärkning 217
2.5.2 Manövertecken 218

2.6 Produktoversikt 700.4 E LED (01) .... 218
2.7 Produktoversikt 760.4 TE LED(02).... 219

3 Sakerhetsanvisiningar 219

2.5 Symboler på redskapet

VARNING! Fara for svara kroppsskador pga roterande redskapsdilar! Beroring av roterande redskapsdilar leder till svara kroppsskador!

6.8 Stanga av motor (38, 39)

VARNING! Fara for svara kroppsskador pga roterande redskapsdilar! Beroring av roterande redskapsdilar leder till svara kroppsskador!

Greppa aldrig in i den roterande matarskruven!

VARNING! Fara for svara kroppsskador pga roterande redskapsdilar! Beroring av roterande redskapsdilar leder till svara kroppsskador!
Greppa aldrig in i den roterande matarskruven!

Skruven justeras med driftssattsspaken (02/15):

■ Bilden (49) visar skruvens lage for "Packed Snow" (packad sno). Lyft snöslangan en aning i detta lage.
Axeln fixeras i laget "Transport".
Driftssattsspaken maste stallas in pa "Normal"igen for drift.

9.6 Justera kedjornas spanning [endast 760.4 TE LED] (50)

3.1 Sikkerhetsanvisninger etter ISO 8437
Vedlegg A 235
3.2 Sikkerhetsanvisninger for betjening... 237
3.3 Omgang med bensin og olje 237

4 Pakke ut maskinen (03) 238
5 Montering 238

5.1 Montere nedre styrestang (04, 05) .... 238
5.2 Montere kontrollpanel (06) 238
5.3 Montere og stille inn bowdenkablene for kjore- og skruedrev (07 - 12) 239
5.4 Etterjustering av bowdenkabelen (13) 239
5.5 Kontrollere bowdenkabelinnstillingen (14) 239
5.6 Montere stang for girspak (15, 16)....239
5.7 Montere fleksibel aktel for snoutkast (17, 18) 239
5.8 Koble til kontakt for oppvarming og belysning (19) 239
5.9 Montere snoutkast (20- 23) 239
5.10 Feste vaiertrekk på utkastklaff (24).... 240
5.11 Henge opp bowdenkabelen (25) 240

6 lgangsetting 240
6.1 Driftsmidler 240

6.2 Fylle pà motorolje (26) 240
6.3 Fylle pabensin (26). 240
6.4 Kontrollere dekktrykket [bare 700.4 E LED] (27) 240
6.5 Stille inn romhoyde (28 - 30) 241
6.6 Kontrollere brytebolter på maskinen (31, 48) 241
6.7 Startemotoren (32-37). 241
6.8 Stoppe motor (38, 39) 242

7 Betjening. 242

7.1 Starte fresing (40-42) 242
7.2 Stoppe fresing (43). 242
7.3 Skifte kjoregir (42-44). 242
7.4 Velge driftsmodus pa 760.4 TE LED..242
7.5 Styre snøfrereser 760.4 TE LED (45)...243
7.6 Fjerne blokkeringer i snoutkastet (43, 46) 243

8 Reparasjon 243
9Vedlikehold og pleie 243

9.1 Vedlikeholdsplan 243
9.2 Smore mateskrue (47) 243
9.3 Vedlikeholde kjore- og skruedrev (09). 243
9.4 Skiffe ut brytebolt (31, 48) 244
9.5 Finjustere hoyden til mateskruen [bare 760.4 TE LED] (49) .244
9.6 Justere strammingen av kjeden [bare 760.4 TE LED] (50) 244

10 Feilsøking 244
11 Oppbevaring 245
12 Avfallshandtering 245
13 Kundeservice/service 245
14 Informasjon omSAMsvarserklaeringen.....245
15 Garanti. 245

1 OM DENNE BRUKSANVISNINGEN

Den tyske versjonen er den originale bruksanvisningen. Alle andre sprakutgaver er oversettelse av den originale bruksanvisningen.
- Oppbevar bruksanvisingen alltid sik at du kan slå opp i den när du trenger informasjon om maskinen.
Gi maskinen bare videre til andre personer sammen med/DDne bruksanvisingen.
Les og følg sikkerhets- og varselhenvisningene i dette bruksanvisningen.

1.1 Symboler på tittelsiden

Symbol Betydning

Les grundig gjennom bruksanvis- ningen for oppstart. Dette er forutsetningen for sikkert arbeid og feilfri handtering.

Bruksanvisning

Ikke bruk det bensindrevne apparatet i nærheten av apen ild eller varmekilder.

1.2 Tegnforklaringer og signalord

ADVARSEL! Viser til en potensielt farlig situasjon som kan.fore til død eller alvorlige persorskader hvis den ikke unngås.

FORSIKTIG! Viser til en potensielt farlig situasjon som kan.fore til mindede aller moderate persorskader,hvis den ikke unngås.

ADVARSELI Viser til en potensielt farlig situasjon som kan.fore til materielle skader hvis den ikke unngås.

MERK Spesiell informasjon for bedre forstaelighet og handtering.

2 PRODUKTBESKRIVELSE

I donne bruksanvisingen beskrives flere snfresermodeller. Identiser modellen din ved hjelp av Produktbildene og beskrivelsen på merkeplaten.

2.1 Tiltenkt bruk

Snøfreserne er utelukkende ment for fresing av fersk og Ios vát- og pulversnø pa faste veier og underlag - f.eks. gardsplasser, garasjeinnkjorsler, gangveier, parkeringsplasser - hos private brukere. Veiene og flatene som ryddes, ma ha et fast underlag og en glatt overflate, f.eks. belong, granitt eller asfalt.

Dette apparatet er utelukkende beregnet for bruk på privat område. Enhver annen anvendelse, sä vel som ikke godkjent om- og pabygging, anses som upassende og har til folge at garantien blir ugyldig, at samsvaret gär tapt, smt at produsenten fraskriver seg ethvert ansvar for skader som pafores Brukeren eller tredjepart.

2.2 Mulig og pâregnelig feil bruk

Snøfreserne er ikke egnet til á rydde veier og flater som ikke er faste - f.eks. gruslagte flater, grusveier eller plener. Snø i større mengder ullav en viss høyde, svært vát snø, samt snø og issom er kjørt hard kan ikke fjernes medppe maskinene.

Maskinen er verken konsipert for profesjonell anvendelse i offentlige parker og idrettsarenaer ell til bruk innen jord- og skogbruk.

ADVARSEL! Fare for persorskader. Defekte sikkerhets- og beskyttesesanordninger som er satt ut av kraft kan forårsake alvorlige skader.

Sorg for a reparant defekte sikkerhets- og beskyttesesanordninger.
Aldri sett sikkerhets- og beskyttelsenusanordninger ut av funksjon.

Koblingsspak

Det finnes to koblingsspaker pa styret. Slipp begge koblingsspakene i faresituasjoner.

Koblingsspak for skruedrevet til snoutkastet. Skruedrev stoppes.
Koblingsspak for kjoredrevet. Kjoredrev stoppes.

Justerbart snoutkast

Still inn snoutkastet sik at snøen som kastes ut,\ ikke er til skade for personer, dyr, bygninger, kjøretøy og annet. Pá veier má du passer på at du\ ikke forstyrre trafikken eller sette trafikanter i fare.

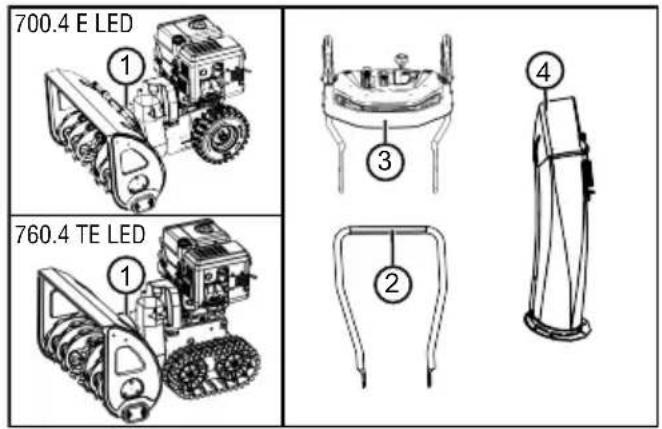

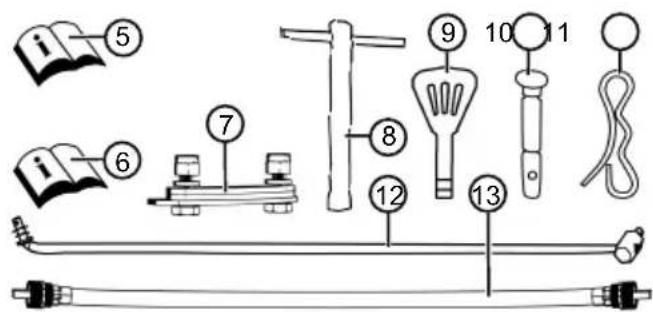

2.4 Leveranse

Leveransen omfatter posisjonene som er listet opp her. Sjekk om alle posisjonene er omfattet:

Nr. Komponent

1 Snøfreser

2 Nedre del av styleramme

3 Betjeningspanel med styleramme

4 Snøutkast

5 Bruksanvising til snøfreseren

6 Bruksanvising til motoren

7 festesett for snøutkast (3x)

8 Tennpluggnøkkel

9 Motornøkkel (2x)

10 Reservebrytebolter (6x)

11 Fjærsplinter (6x)

12 Stang for girspak

13 Fleksibel aktel for snøutkast

2.5 Symboler på maskinen

2.5.1 Sikkerhetsmerker

Symbol Betydning
	Advarel! Vær spesielt forsiktig ved händte- ring!
	Les bruksanvisningen før driften settes i gang!
	Hold bort fra utkastområdet. Fare på grunn av snøutkast.
	Bruk vernebriller og hørselsvern!
	Ikke ta på roterende deler. Inntrek- kingsfare!
	Ikke grip inn i snøutkast!
	Ikke grip inn i ellr tråkk på mate- skruen!
STOP	Slå av motor før arbeid på maski- nen.
	Trekk tennplugghette før vedlike- holds- og reparasjonsarbeider.
	Hold tredjepersoner unna fareområ- det!
	Roterende deler i utkastområdet! Inntrekkingsfare!

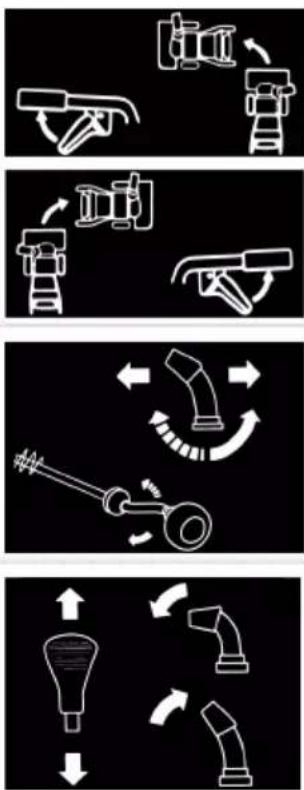

2.5.2 Betjeningsmerker

Svinge snofreseren til venstre / høyre

Innrett snoutkast med sveiven.

Still inn snoutkasthodyden med spaken.

2.6 Produktoversikt 700.4 E LED (01)

Nr. Komponent

1 Oppvarmedehandtak
2 Koblingsspak for skruedrevet
3 Koblingsspak for kjredrevet
4 Sveiv for justering av utkastretning
5 Spak for innstilling av utkasthoyden
6 Girspak, 6 forover- og 2 reversgir
7 Bryter for handtaksvarne
8 Reservebolytebolter (2x)
9 Belysning
10 Tanklokk
11 Oljetanklokk
12 Deflektor på snoutkast til innstilling av utkasthøyden
13 Snoutkast med ingrepsbeskyt tse
14 Skjold
15 Rengjøringsverktøy (festet på skjoldet)

Nr. Komponent

16 Kastehjul
17 Mateskrue
18 Ryddeplate
19 Hóydejusterbare meier
20 Tennplugghette

2.7 Produktoversikt 760.4 TE LED (02)

Nr. Komponent

1 Oppvarmede handtak
2 Koblingsspak for skruedrevet
3 Koblingsspak for kjredrevet
4 Sveiv for justering av utkastretning
5 Spak for innstilling av utkasthoyden
6 Girspak,

6 forover- og 2 reversgir

7 Bryter for handtaksvarme
8 Reservebroytebolter (2x)
9 Vippearmen til høyre og venstre styring av beltet
10 Belysning
11 Tanklokk
12 Oljetanklokk
13 Deflektor på snoutkast til innstilling av utkasthøyen
14 Snoutkast med ingrepsbeskyttelse
15 Kjorespak:

FARE! Livsfare og fare for de alvorligste personskader! Uleselige sikkerhetsvenisninger og betjeningsanvisninger kan fore til de alvorligste personskader, inkludert død.

ADVARSEL! Brann- og eksplosjonsfare.

Det oppstär en eksplosjonsfarlig bensin-luft-blanding hvis det lekker ut drivstoff. Eksplosjoner og brann kan fore til alvorlige personskader og død ved ukyndig handtering av drivstoff.

Lagre motoren aldri i naerheten av apen ild ell er varmekilder.
Driv aldri motoren i brennbare omgivelser.

ADVARSEL! Fare for skader pga. defekt

maskin! A drive en defekt maskin kan före til alvorlige personskader i tillegg til skader på maskinen.

• Driv bare maskinen när den/DD er defekt eller har skader og när ingen deler mangler eller er Iose.

ADVARSEL! Fare som følge av roterende maskindeler! Det a gripe inn i roterende maskindeler fær til alvorlige personskader!

Aldri grip inn i mateskruen nár den roterer!

ADVARSEL! Fare for personskader. Defekte sikkerhets- og beskyttelsesanordninger som er satt ut av kraft kan forarsake alvorlige skader.

Sorg for a reparant defekte sikkerhets- og beskyttesesanordninger.
Aldri sett sikkerhets- og beskyttelsenusanordninger ut av funksjon.

3.1 Sikkerhetsanvisninger etter ISO 8437 Vedlegg A

Forkunnskaper

1. Les bruks- og vedlikeholdsanvisningen noye. Gjør deg grundig kjent med styreelementene og korrekt bruk av maskinen. Øv deg i rask stopp av maskinen og utkobling av styreelementene.
2. Barn skal under ingen omstendigheter fär lov til a betjene maskinen.Ogsa voksne som

1. Hold andre personer, spesielt sma barn, og husdyr unna bruksområdet.
2. Ved betjening i revers bør du gå forsiktig frem for a unnga at du skirller faller.

Forberedelse

1. Kontroller nøye området hvor maskinen skal brukes, og fjern alle dørmatter, kjelker, brett, ståltråd og andre fremmedlegemer.
2. Koble maskinen helt ut og sett på tomgang før du starter motoren.
3. Ikke betjen maskinen uten passende vinterklær. Ha pa sko der du kan sta stødig pa glatt underlag.
4. Forsiktig ved handtering av bensin; det erlett antennelig.

Bruk en godkjentbensinkanne.
Ikke fyll drivstoff pa motoren när den gär ell er varm.
Fyll alltid på bensintanken ute, og vær veldig forsiktig. Fyll aldri på bensintanken i lukkede rom.
Skru tanklokket goof til og tork opp bensinsol.

1. For maskiner med elektrisk motor aller elektrisk tenning ma det brukes jordet stikkontakt.
2. Still inn tilstrekkelig hovyde pa oppsamlingshuset nar du rydder grus-ller rullesteinflater.
3. Prov aldri Å endre innstillingene nár motoren går (hvis produsenten ikke uttrykkelig anbefaler det).
4. La motoren og maskinen kjole seg ned til utetemperaturen for du beginner a frese snoen.
5. Ved betjening av motordrevne maskiner kan fremmedlegemer slynges ut og inn i øynene. Ha derfor alltid pa deg vernebriller erler øyevern under betjening, innstilling erler reparasjon.
6. Bruk hørselvern for a unnga horselskader.

Betjening

1. Ikke bring hender eller føtter i naerheten av erler under bevegelige deler. Hold deg alltid unna utkastapningen.
2. Vær ytterst forsiktig nár du bruker maskinen på eller krysser grusveier og -innkjørsler. Pass alltid på skjulte hindringer og trafikk.
3. Hvis du moter et fremmedlegeme, sla av motoren, fjern tenningskabel, undersok snofre

seren grundig på skader og reparer eventuelle skader før du starter og bruker snøfreseren på nytt.

1. Hvis maskinen vibrerer uvanlig, slå av motoren og let etter ársaken sá fort som mulig. Vibrasjoner er som regel et tegn pà at det finnes et problem.
2. Slå alltid av motoren, när du tar en pause i betjeningen, før du rengjør oppsmilings-/ drivhjulhuset eller utkastbanen, og när du foretar reparasjoner, innstillinger eller inspek-sjoner.
3. För du foretar rengjöring, reparasjoner erler inspeksjoner, ma du passé pà at oppsamleren/drivhjulet og alle bevegelige deler stär stille. Trekk tenningskabelen og hold den unna Tennpluggene for a unngå tenning ved uhell. Trekk ut stöpselet hos elektromotorer.
4. Ikke la motoren gä i lukkede rom, unntatt for à fá start pa den, ellr for a flytte snfreseren inn ell er ut av bygninger. Apne dorene til utsiden nár du gjor dette; eksos er farlig.
5. Ikke fremi skräninger. Vaer veldig forsiktig nár du snur i skranende terreng. Ikke prov a fre-se i bratte skräninger.
6. Bruk aldri snøfreseren uten de foreskrevne skjermene, beskyttelsesplatene uller andre verneinnretninger.
7. Bruk aldri snfreseren i nærhen av glassinnfestinger, kjorety, lyssjakter, skranende terreng osv. uten a stille inn utkastretningen deretter. Hold barn og husdyr unna.
8. Ikke overbelast maskinen gjennom for rask snøfresing.
9. Bruk aldri maskinen på glatt underlag'nar transporthastigheten er hoy. Forsiktig ved rygging.
10. Rett aldri utkastet mot personer pa sider, og la ingen g fora ran maskinen.
11. Koble fra opposamleren/drivhjulet nar snfreseren skal flyttes aller icke longer benytttes.
12. Bruk kun ekstra- og tilbehørsdeler som er godkjent av snøfreserproduusenten, f.eks. avbalanseringsvekter, motvekter, kapslinger osv.
13. Bruk aldri snøfreseren ved danglig sikt eller belysning. Sorg alltid for a sta stott, og pass pa a ha godt tak i handtaket. Ga, ikke lop, bak maskinen.

Vedlikehold og oppbevaring

ADVARSEL! Alvorlige handskader ved rengjoring av tilstoppet utkastkanal. Berring av skovlhjul i utkastkanalen forer til alvorlige handskader. Det er de vanligste personskadene med snofreseren. Til rengjoring av utkastkanalen:

Slà snøfreseren av.
Ventica.10stilskovlhjulet star stille.
Bruk alltid egnet verktøy til Å rengjore utkastkanalen.
Bruk aldri hendene til a rengjore utkastkanalen.

1. Kontroller regelmessig om verneinnretningerene, knivskruene, festeskruene til motoren osv. er godt trukket til og dermed garanterer sikker bruk av maskinen.
2. Lagre aldri maskinen i bygninger der det finnes tennkilder som varmtvannsapparater, elektriske varmevifter, klestorkere osv., sanglege det er bensin i tanken. La motoren forst avkjoles før maskinen lagres i et rom.
3. Følg nøye anvisingene i braupsanvisingen nr snofreseren skal settes bort for lengre tid.
4. La sikkerhets- og betjeningsskiltene ditte paskinen, eventuelt byt dem ut.
5. La maskinen gä i noen minutter etter snfresingen for a forhindre at oppsamleren/driftshjulet fryser fast.

Nar du forlater maskinen
För rengjørings- og vedlikeholdsarbeid
Før innstillingsarbeid
Etter at feil oppstar
Før blokkeringer Iøsnes
Før forstoppelser fjernes

Etter Kontakt med fremmedlegemer
Nar det oppstar feil aller uvanlige vibrasjoner pa maskinen

Ilke bruk apparatet hvis du er under pavirk- ning av alcohol, narkotika eller medisiner.
For a unnga skader pa hodet og lemmer samt horselvern, kal korrekte klær og verneutstyr brukes.
Klaerne ma vare hensiktsmessig (tettsitten de) og skal不解 vare til hinder. Bruk aldri Iose klær ell er tilbehør som kan trekkes inn i maskinen, f.eks. skjerf.
Det personlige verneutstyret bestar av:

Horselvern og vernebriller
Faste og sklisikre sku
Vernehansker

3.3 Omgang med bensin og olje

Eksplosjons- og brannfare:

På grunn av bensin-luft-blandingen som kommer ut, er det fare for eksplosjonsfarlig atmospfere. Eksplosjoner og brann kan fore til alvorlige personskader og død ved ukyndig handtering av drivstoff. Vær oppmerksom pa det følgende:

Røyking forbudt ved handtering av bensin.
Handter bensin kun utendors og aldri i lukkede rom.
Folg forholdsreglene som angis nedenfor.

Transporter og oppbevar drivstoff utelukken de i godkjente kanner. Sorg for at barn ikke har tilgang til drivstoff og olje som oppbevares.
For a unnga forurensing av jordbunnen (miljoven) ma man alltid sorge for at bensin og olje ikke havner på bakken ved tanking. Bruk en trakt ved tanking.
Tank aldri opp apparatet i et lukket rom. Bensindamp kan samle seg pa gulvet, noe som kan fore til eksplosjon.

Tørk straks opp sølt bensin fra maskinen og bakken. Tekstiler som er brukt til a tørke opp bensin skal tørke pa et godt ventiliert sted for de avfallshandtering. Hvis ikke kan tekstilene plutselig selvantenne.
Hvis du har solt bensin, oppstar detbensindamp. Start derfor ikke motoren på det samme stedet, men minst 3 m derfra.
Unngå hudkontakt med mineraloljeprodukter. Pust aldri inn bensindamp. Bruk alltid vernehansker ved tanking. Verneklaerne bør byttes og vaskes regelmessig.
Pase at klæne ikkekommen i kontakt med bensinen. Dersom du fãr bensin pa klæne, ma klæne byttes umiddelbart.
Apne aldri tanklokket narn motoren garller er varm.
Tank aldri opp maskinen mens motoren er verm aller mens motoren gár.
Overfyll aldri tanken (bensin utvider seg).
Skru alltid fast tanklokket.
- Skift ut skadet tank ellertanklokk.
Aldri spis, drikk eller røyk ved fylling av bensin eller olje.
Dersom bensin er rent ut:

Ike start motoren.
Unnga tenningsforsk.
Tork opp bensinsol med bindemiddel eller filler, og kast deretter miljøriktg.
Rengjor apparatuset.

Dersom motorolje er rent ut:

Ike start motoren.
Tørk opp oljesøl med oljebindemiddel el-ler filler, og kast deretter miljørikTG.
Rengjør apparatet.

4 PAKKE UT MASKINEN (03)

ADVARSEL! Klemfare for skader pga.
velt av maskin! Maskinen er tung. Hvis maskinen velter, kan kroppsdeler klemmes og personer pafores alvorlige skader.

Minst to personer er ndvendig til utpakking av maskinen.
Unngå at maskinen velter!

Maskinen leveres i en pappkasse med alle tilbehorsdeler. Kisten er plassert på en europall.

1. Sett kisten på en rett og jevn flate.
2. Fjern emballasbebandene.

3. Apne kisten overst (03/a).

4. Fjern emballasjematerialet.

5. Ta ut lse deler, posene med smadeler og bra克斯anvisingene.
6. Skjaer forsiktig ut bakveggen i kisten (dvs. der hvor motoren befinner seg) med en kniv slick at maskinen ikke skades.
7. Vipp ned bakveggen til kisten (03/b).
8. Ta forsiktig ut de øvrige lõse delene somtvidere emballasjematerialer.
9. Rull snfreseren ut av kisten bakover, dvs. med motoren foran (03/c).

5 MONTERING

Betjen maskinen kun när alt er sattSAMmen!
För innkobling ma du sjekke at alle sikkerhets- og verneinnretninger er på plass og fungerer!

Nodvendig verktoy

Nr. Verktøy

1 Fastnøkkel SW 10 (x2)

2 Fastnøkkel SW 13

3 Unbrakonøkkel 5 mm

4 Kombi-ller spisstang

5 Skrujern

6 Sprayolje

7 Bare 700.4 E LED: Dekkluftpumper med manometer (bilventil)

5.1 Montere nedre styrestang (04, 05)

Monter den nedre styrestangen til høyre og venstre nede pa snøfreseren.

1. Skru ut skruene (04/1).
2. Sett på den nedre styrestangen (05/1).
3. Stikk skruene (05/2) gjennom den nedre styrestangen og skru fast.

5.2 Montere kontrollpanel (06)

1. Hold øvre styeramme (06/1) inkl. betjeningspanel pa nedre styeramme (06/2).
2. Stikk 2 skruer (06/3) hver gjennom nedre og Øvre styeramme, og skru fast med to underlagsskkiver (06/4) og mutre (06/5).

5.3 Montere og stille inn bowdenkablene for kjore- og skruedrev (07 - 12)

1. Hekt på bowdenkabelen (07/1) for kjøredrevet (07/2) i det nedre hullet (07/3) på høyrespak.
2. Hekt på bowdenkabelen (08/1) for skruedrevet (08/2) i det øvre hullet (08/3) på venstre spak.
3. Still inn bowdenkablene som folger:

Drei justeringsdel på vaiertrekk (09/1) i pilretning (09/a), til vaiertrekket ikke lenger henger gjennom (lett strammet). Hold fast vaieren under dreiing, sik at den ikke dreier seg med.
Skru fast (09/b) kontramutter (09/2).

1. Fest bowdenkablene (10/1) med klemmene (10/2) til høyre og venstre pa styret.
2. Stram bowdenkabelen:

Skru Iøs kontramutrene (11/1, 12/1).
Drei gjengeendestykket (11/2, 12/2) opp bowdenkabelen er strammet.
Skru kontramutrene mot faringen (11/3, 12/3) for a feste bowdenkabelen.

1. Trekk ned gummibeskyttelse (11/4, 12/4) til kontramutteren (11/a, 12/a) for a beskytte bowdenkabelen mot korrosjon.

5.4 Etterjustering av bowdenkabelen (13)

Fininnstilling foretas via innstillingsskruen.

1. Løsne kontramutteren (13/2) på innstillingsskruen (13/a).
2. Skru på innstillingsskruen (13/3) (13/b) for øke eller redusere avstanden til bowdenkabelen.Pass på at bowdenkabelen erlett strammet og ikke henger ned.
3. Trekk kontramutteren (13/2) til igjen (13/a).

5.5 Kontrollere bowdenkabelinnstillingen (14)

Kjordrevets bowdenkabel forlenges med tiden. Dersom kjredrevet ikke longer kan slås på mens motoren er i gang, sö er bowdenkabelen blitt for lang og ma strammes.

1. Slà av apparatet (se Kapittel 6.8 "Stoppe motor (38, 39)", side 242).
2. Still inn bowdenkabelen på nytt (se Kapittel 5.3 "Montere og stille inn bowdenkablene for kjore- og skruedrev (07 - 12)", side 239).

For a kontrollere bowdenkabelinnstillingen:

1. Start motoren (se Kapittel 6.7 "Starte motoren (32 - 37)", side 241).

2. Legg inn gir (se Kapittel 7.1 "Starte fresing (40 - 42) ", side 242).

3. Trykk høyre handtak (14/1) for kjøredrevet sakte ned (14/a) til du merker enlett mot-stand. Trykkpunktet på koblingen er regist-rtert.
4. Dersom kjoredrevet ikke slås på: Gjenta foregående trinn.
5. Dersom innstilling av bowdenkabelen ikke er vellykke: Oppsok serviceverkstedet til produ-senten.

1. Heng stangen (15/1) i holderen nede pa girkoblingen (16/2).
2. Heng stangen oppe på gispaken (16/3) i holderen.
3. Sikre stangen nede og oppe med underlagsskiver og fjærsplinter.

5.7 Montere fleksibel aktel for snoutkast (17, 18)

1. På snoutkastet:

Stikk tappen (17/1) til den ene enden av den fleksible aktelsen (17/2) inn til anslag i skruen (17/3) (17/a).
Skru vingemutteren (17/4) fast for hand.

1. Under betjeningspanelet:

Stikk tappen til den andre enden av den fleksible aktselen (18/1) inn til anslag i sveiven (18/2) nedenfra (18/a).
Skru vingemutteren (18/3) fast for hand.

5.8 Koble til kontakt for oppvarming og belysning (19)

1. Sett sammen stopseldelene (19/1) for oppvarmingen og belysningen.
2. Sikre pluggforbindelene.

5.9 Montere snoutkast (20- 23)

1. Pafør litt sprayolje (også smrefett mulig) på glideflaten (20/1) mellom snoutkast og snøfreser.
2. Legg plastringen (20/2) på glideflaten til snoutkastet (20/a) og pafør litt sprayolje (og-sa smrefett mulig).
3. Sett p(a (21/1) snoutkast (21/a, 22/a).
4. Stikk festeskruene (22/2) innenfra gjennom laskene og inn i snoutkastet.

5. Skru fast snoutkastet med selviskrende muttere (22/3).

6. Stikk festeskruene (23/1) gjennom den store føringsplaten (23/2) og sett pa de to sma føringsplatene (23/3).

Merk: De sma forghingsplatene ma ligge oppe pa den store foringsplaten.

1. Stikk føringsplatene med festeskruene nedenfra og inn i snoutkastet.
2. Sett underlagsskiver (23/4) på skruene.
3. Skru fast de selvåsende mutrene (23/5).

5.10 Feste vaiertrekk på utkastklaff (24)

Denne bowdenkabelen beveger utkastspjeldet i snoutkastet, og brukes til innstilling av utkasthoyden.

1. Heng bowdenkablene i fordingene (24/1, 24/2). Gummibeskyttelsen må vare festet pa det ytre vaiertrekket.
2. Skru kontramutter (24/3, 24/4) fast mot f-ringen til bowdenkabelen er strammet.
3. Kontroller lengden på bowdenkabelen med spaken til innstilling av utkasthøyden:

Beveg spaken til fremre anslag. Utkastspjeldet ma flytte seg helt ned.
Beveg spaken til bakre anslag. Utkastspjeldet mä flytte seg oppover.
Endre ev. lenghten pa bowdenkabelen.

5.11 Henge opp bowdenkabelen (25)

1. Heng bowdenkabelen (25/1) i holderen (25/2) under motoren.

6 IGANGSETTING

ADVARSEL! Fare for skader pga. defekt maskin! A drive en defekt maskin kan.fore til alvorlige personskader i tillegg til skader pa maskinen.

• Driv bare maskinen när den/DD er defekt eller har skader og när ingen deler mangler eller er Iose.

MERK Det skal alltid foretas en visuell kon-troll for bruk. Apparatet ma ikke brukes med Ise, skadede eller slitte drifts- og/eller festedeler.

6.1 Driftsmidler

FARE! Eksplosjons- og brannfare. På grunn av bensin-/luft-blandingen somkommen ut, er det fare for eksplosjonsfarlig atmosfare. Eksplosjoner og brann kan fore til alvorlige personskader og død ved ukyndig handtering av drivstoff.

Røyking forbudt ved händtering av bensin.
Handter bensin kun utendors og aldri i lukke de rom.

FARE! Livsfare pga. forgiving. Avgasse til motoren inneholder kullmonoksid som kan drepe mensesker i lopet av noen fä minutter.

• Driv motoren aldri i lukkede rom, men bare utendørs.
  Pust aldri inn motoreksos.
  Slå motoren av hvis du føler deg svimmel, uvel eller svak ved bruk. Oppsør straks lege.

MERK Kast brukt motorolje miljøvennlig! Vi anbefaler at gammad olje deponeres i en lukket beholder til et resirkuleringssenter erler til kunde-service. Gammad olje skal ikke:

kastes i vanlig avfall
havn i kanaler eller avlp
tommes pa bakken

MERK Følg den medfølgende bruksanvis- ningen for motoren!

För idriftsettelse mä du fylle på motorolje og fylle drivstoff på snøfreseren.

Spesifikasjoner om bensin og motorolje: Se tekniske data.

6.2 Fylle pa motorolje (26)

1. Skru av oljepafyllingslokk (26/1) og legg det pa et rent sted.
2. Fyll pə olje med en trakt.
3. Sjekk fyllenivå
4. Steng oljeinnfyllingsapningen og rengjør.

For korrekt sjekk av oljeniva, se motoranvisining.

6.3 Fylle pa bensin (26)

1. Skru av tanklokk (26/2) og legg det pa et rent sted.
2. Fyll på bensin med en trakt.
3. Steng tankfyllingsapningen og rengjør.

6.4 Kontrollere dekktrykket [bare 700.4 E LED] (27)

1. Sjekk dekktrykk spesielt før对不起 gangs bruk om vinteren og minst hvre tredje maned i driftstiden. Det maksimalt tillatte dekktrykke tær på dekkene (27/1). Merk: Merk: 1 bar = ca. 14,5 psi
2. Pump opp hjulene jevnt med en dekkuftpumper.

Juster fresehøyden bare ved avslatt motor og stillestående mateskrue.

Still inn fresehoyden slick at grus og andre fremmedlegemer nikke tas opp. Ta hensyn til store ujevnheter, for eksempel dype spor, kumlokk ell er brosteiner.

1. Flytt maskinen til plant underlag for a justere den.
2. Løsne klemskruene (28/1) på meiene (28/2) til høyre og venstre på skjoldet (28/3).
3. Skyy meiene opp aller under skivene (28/a) for a lofte ryddeplaten (29/1) til onsket hovyde.
4. Trekk til klemskruene på meiene.
5. Pass pà at meiene star like langt ned slik at ryddeplaten gár parallelt med underlaget (29/a).

Slitte meier (30)

Nár sliperanden (30/1) på meiene er slitt gjen-nom, snu meiene 180^ for a bruke den andere siden.

1. Skru av mutrene (30/2) og underlagsskivene.
2. Ta av metallplaten (30/3).
3. Snu meien 180^(30 / a)
4. Sett på underlagsskivene og mutrene. Merk: Sorg for at klemskruene (30/4) ikke forveksles fordi de har forskjellig lenghte.

6.6 Kontrollere brytebolter på maskinen (31, 48)

ADVARSEL! Fare for skader på apparataet. En fastfryst mateskrue kan fore til skader påkilereimene.

1. Sjekk hver gang for start om bryteboltene (31/1, 48/2) er hele.

Avrevne brytebolter ma byttes mot originalereservedeler (se Kapittel 9.4 "Skifteut brytebolt (31, 48)," side 244).Ved bruk av nikke-godkjente reservedeler kan maskinen ta stor skade!
To reservebrytebolter (01/8) sitter på betjeningspanelet.

Belysningen slár seg automatisk på ved start av motoren, og slås av nár motoren stopper.

FARE! Livsfare pga. forgiving. Avgasse til motoren inneholder kullmonoksid som kan drepe mensesker i lopet av noen fä minutter.

• Driv motoren aldri i lukkede rom, men bare utendørs.
  Pust aldri inn motoreksos.
  Slà motoren av hvis du føl er deg svimmel, uvel ell er svak ved bruk. Oppsk straks lege.

1. Sjekk olje- og drivstoffniva.
2. Apne (32/a) drivstoffkran (32/1).
3. Sjekk at kjore- og skruedrevet er koblet ut. Begge koblingsspakene ma sta rett opp.
4. Skyv choke (32/2) til posisjon CLOSE (32/b).
5. Trykk primerknapp (33/1) 3x, med ca. 2 sekunds avstand. Trykk primerknappen 5x ved temperaturer under 10^ .
6. Skyv gasshendelen (34/1) til posisjon Fort (34/2, kanin) (34/a).
7. Sett i motornokkel (35/1) (35/a).

Manuell start (36)

1. Dra litt i startsnoren (36/1) (36/a) til du møter den første motstand, trekk snoren deretter raskt og jevnt ut og la den langsomt trekke seg inn igjen.

230 V-startproses (37)

1. (37/a)

6.8 Stoppe motor (38, 39)

ADVARSEL! Fare som følge av roterende maskindeler! Det Å gripe inn i roterende maskindeler forer til alvorlige personskader!

Aldri grip inn i mateskruen nár den roterer!

1. Skyv gasshendelen (38/1) til posisjon Sakte (38/2, Skilpadde) (38/a).
2. For a forhindre fastfrysing, la mateskrue og kastehjul gà til de er sà godt som snøfrie. El- lers kan kilereimene skades ved start.
3. Ta ut (39/a) motornokkel (39/1).
4. Motor slar seg av.
5. Drei drivstoffkran (39/2) til posisjon OFF (Av) (39/b).

7 BETJENING

7.1 Starte fresing (40 - 42)

ADVARSEL! Fare som følge av roterende maskindeler! Det a gripe inn i roterende maskindeler fører til alvorlige persorskader!

Aldri grip inn i mateskruen nár den roterer!

ADVARSEL! Gjenstander kastes ut! Skadefare og fare for materielle skader som folge av gjenstander som kastes ut!

Drei aldri utkastkanalen mot personer, dyr, vinduer, biler eller dorer.
1. Gjennomfør idriftsettelse.
2. Sjekk posisjon på snøutkast og still inn utkastretning med sveiv (40/1).
3. Still inn utkasthoyde (40/2).

1. Start motoren (se Kapittel 6.7 "Starte motoren (32 - 37), side 241).

2. Legg inn gir for fremdrift (41/3):

1 til 6 er forovergir, der 1 er det mest langsomme og 6 det foronte giret.
R1 og R2 er reversgir, der R1 er det langsomme og R2 det forte giret.

1. Trykk koblingsspaken (41/4) for skruedrevet (41/a).
2. Trykk koblingsspaken (42/5) for kjoredrevet (42/a).

7.2 Stoppe fresing (43)

1. Slipp koblingsspakene (43/1) for skrue- og kjredrevet, dvs. koble ut (43/a).

Med driftsmodusspaken (02/23) kan høyden til mateskruen, ryddeplaten og skjoldet justeres ved flyting av vekten på snøfreseren.

"Transport": Vekten ligger på det bakre området på snøfreseren sik at mateskruen og skjoldet har klaring til bakken og snøfreserenlett kan skyves.
"Normal": Vannrett stilling av snøfreseren for normal drift.
"Packed Snow": Ved pakket sno kan snfreseren flytte vekten til det fremre omraret med donne innstillingen.

7.5 Styre snøfreser 760.4 TE LED (45)

1. Sving snofreseren til venstre: Trekk til venstrevippearm (45/1) (45/a).
2. Sving snøfrseren til høyre: Trekk til høyrevippearm (45/2) (45/b).

7.6 Fjerne blokkeringer i snoutkastet (43, 46)

1. Slipp koblingsspakene (43/1) for skrue- og kjredrevet, dvs. koble ut (43/a).
2. Sla av motor (se Kapittel 6.8 "Stoppe motor (38, 39)", side 242).
3. Fjern forsiktig snøen fra utkastkanalen og mateskruen med rengjøringsverktøy (46/1).

Hvis snoutkastet fortsatt-ilke er tilstrekkelig, oppsk et autorisert verksted.

8 REPARASJON

ADVARSEL! Fare for personskader ved reparasjonsarbeiter. Feil utførte reparasjoner kan.fore til alvorlige personskader i tillegg til skader på maskiner.

Fá reparasjonsarbeider utfør bare av serviceverkstedene til produsenten aller av autoriserte forhandlere.

Profesjonell kontroll er alltid nødvendig:

Etter at man har kjørt på en hindring.
När motoren stanser plutselig.
Skade pa mateskruen ellerkastehjulet.

FORSIKTIG! Fare for personskader. Apparatdeler med skarpe kanter og bevegelige apparatdeler kan fore til skader.

Bruk alltid vernehansker ved vedlikeholds-, stelle- og rengjøringsarbeider!
Slå av motoren og forsikre deg om at den star stille!
Trekk pennplugghetten!
Rengjør apparatet etter hver bruk. Fjern spe-sielt rester av veisalt.
Ilke spyl maskinen med vann. Vann som trenger inn i maskinen, kan fore til feil (tenningen, forgasser).

Sjekk dekktrykk.
Spray inn ring pa snoutkast med sprayolje.

Arlig

• Skift pennplugg (se motoranvisning).
  Smør mateskrue.
• Shift motorolje.

9.2 Smore mateskrue (47)

Press universalfett med en fettpressione med 2-3 press inn i smorenippel (47/1).

9.3 Vedlikeholde kjore- og skruedrev (09)

ADVARSE! Fare for personskader pga. vedlikeholdsarbeider. Feil vedlikehold kan fere til alvorlige personskader i tillegg til skader pa maskinen.

Still bare inn vaiertrekk nár motoren er slätt av.
- Stop motoren hvis kjore-/skruedrevet/DDk
lar seg sla av.
Ikke prov a reparere selv, oppsk heller et autorisert verksted sa fort som mulig.

MERK Fuktighet i vaiertrekket kan fore til korrosjon aller fastfrysing. Vaiertrekk ma alltid byttes när det er skadd.

gjennom (lett strammet). Hold fast vaieren under dreiing, sik at den ikke dreier seg med.

1. Skru fast (09/b) kontramutter (09/2).
2. For a kontrollere innstillingen starter du motoren og kobler kjore-/skruedrevet.
3. Kjore-/skruedrevet fortsett ikke lar seg koble sikkert inn eller ut, mA maskinen inn til et autorisert verksted.

9.4 Skifte ut brytebolt (31, 48)

For operatorens og maskinens sikkerhet ryker bryteboltene (31/1) etter blokkering av mateskruen.

MERK Avrevne brytebolter ma byttes mot originale reservedeler. Ved bruk av icke-godkjente resvedeler kan maskinen ta stor skade!

1. Slá av maskin og trekk tennplugghette.
2. Fjern fjærsplinten (48/1) (48/a).
3. Trekk ut skadet brytebolt (48/2) (48/b).
4. Sjekk aktel for skader.
5. Sett inn ny brytebolt og sikre med fjærsplint.

9.5 Finjustere hoyden til mateskruen [bare 760.4 TE LED] (49)

Ved à justere skruen (49/1) kan en finjustering foretas for à l'ofte aller senke skjoldet.

Med driftsmodusspaken (02/15) justeres skruen:

■ Bildet (49) viser stillingen til skruen med "Packed Snow" (pakket snø). Løft snøfreserenlett i dette stillingen.
I stillingen "Transport" fikseres aktelen.
Driftsmodusspaken ma settes i "Normal" igjen til drift.

9.6 Justere strammingen av kjeden [bare 760.4 TE LED] (50)

Strammingen av kjedene kan justeres ved a trekke til mutrene (50/1) pa haken (50/2). Begge beltene kan justeres.

10 FEILSØKING

FORSIKTIG! Fare for personskader. Apparatdeler med skarpe kanter og bevegelige apparatdeler kan fore til skader.

Bruk alltid vernehansker ved vedlikeholds-, stelle- og rengjoringsarbeider!
Slå av motoren og forsikre deg om at den stär stille!
Trekk pennplugghetten!

MERK Ved feil som ikke er oppført i denne tabellen, eller som du ikke selv kan utbedre, henvend deg til vår kundeservice.

Feil Utbedring
Motor:gå ikke. Fyllpå bensin.
	Skyv gasshendel til Start.
	Slå på choke, betjen primer.
	Vedlikehold pennplugger.
Motorytelsen synker.	Rengjør utkastkanal/hus.
	Fjern snø og is fra mate-skrue og kastehjul.
	Reduser arbeidshastighet.
Kjøredrev funge-er ikke;när kob-lingsspak ertrykkek.	Etterjuster vaiertrekk.
	Oppsøk serviceverksted.
Kjøredrev lar segIkke lenger stoppe (kobler ikkelenger ut).	Slå av motor.Ilke provå reparere selv!Oppsøk serviceverksted.
Mateskrue dreierseg ikke;när kob-lingsspak ertrykkek.	Brytebolt revnet, bytt.
	Etterjuster vaiertrekk.
	Oppsøk serviceverksted.
Mateskrue larseg ikke stoppe(kobler ikke len-ger ut).	Slå av motor.Ilke provå reparere selv!Oppsøk serviceverksted.
Maskin vibrerer unnormalt mye.	Kontroller mateskrue og kastehjul.Sjekk dekktrykk, tilpass.
Maskin drar en-sidig.
	Sjekk meier, still inn ellerybytt.

Reservedeler

Se: www.al-ko.com

11 OPPBEVARING

ADVARSEL! Brann- og eksplosjonsfare.
Bensindamp er megetlett antennelig.

Lagre ikke apparatet i nærheten av Åpne flammer eller varmekilder.

Etter bruk skal maskinen rengjores grundig, og - hvis monter - sett pa alle beskyttelsesdekslene igjen. Oppbevar apparatet pa et tort sted som kan lases og som er utenforrekkevidden til barn. Ved lengre tids opplagring av maskinen, for eksempel etter vinteren, ma fologende arbeid gjores for a unnga skader:

Tommeforgasser:

Start motor.
Steng drivstoffkran.
Vent til motoren drot ut.

La motoren avkjoles.
Oppbevar maskinen tort og utilgengelig for barn og uvedkommenende.

14 INFORMASJON OM SAMSVARSERKLÄERINGEN

Herved erklærer vi med eneansvar at dette produktet, i/DDne utforelsen, er i samsvar med kra

Tøm bensintank eller fyll helt opp.
Ta ut motornokkel.
Trekk pennplugghette.

12 AVFALLSHÄNDTERING

Bensin og motorolje hører ikke til i husholdningsavfallet eller avløpet, men skal tilfores atskilt for avfallshandtering eller deponering!

Før avfallsbehandling av apparatet ma drivstofftanken og motoroljebeholderen tommes!
- Emballasje, maskin og tilbehør er laget av gjenvinnbare materialer og skal deponeres tilsvarende.

13 KUNDESERVICE/SERVICE

Ved spørsmål om garanti, reparasjon eller reservedeler henvend deg til det nærmeste AL-KO-serviceverkstedet. Dette finner du på Internett på følgende adresse:

www.alko-garden.com/service-contacts

Flere opplysninger om reservationder finner du pa: www.alko-garden.com/spareparts

veni EU-direktivene, EU-sikkerhetsstandardene og de produitspesifikke standardene. Samsvar-serklageringen er en del av bruksanvisningen, og er vedlapt maskinen.

15 GARANTI

Vi utbedrer eventuelle material-ller produksjonsfeil pa maskinen innenfor den lovmessige foreldesesfristen for mangelskrav ved at vi velger a foreta en reparasjon ellere levere et nytt produit. Foreldesesfristen fastlegges ut fra gjeldende lovgivning i landet hvor maskinen ble kjopt.

Vár garanti gjelder kun ved:

overholdelse av bruksanvisingen
Sakkyndig handling
Bruk av originale ressedeler

Garantien gjelder ikke ved:

Egenutforte reparasjonsforsok
Egenutforte tekniske endringer
Ikke tiltenkt bruk

Garantitiden begynner Å lope med kjopet til den fpre sluttbrukeren. Fakturadatoen er utslagsgivende. Ved garantikrav henvender du deg til din forhandler ell er til narmeste autoriserte kundeservice med denne garantierklæringen og den originale kvitteringen. De lovbestemte mangelfordringene fra kjoper overfor selger forblir uberort gjennom dette erklæringen.

KÄNNÖS ALKUPERAISESTÄ KÄYTTÖOHJEESTA

Sisallysluettelo
