Toote tüüp	Lumepuhur (lumekäärisk)
Kaubamärk	AL-KO
Mudel	SnowLine 760.4 TE LED
Kasutusala	Märja ja pulbrilise lume eemaldamine teedelt ja stabiliseeritud pindadelt (kodukasutus)
Toide	Bensiin
Ajamisüsteem	Roomikud (TE mudel)
Kiirused	6 edasikäiku, 2 tagasikäiku
Valgustus	Integreeritud LED, automaatne süttimine käivitamisel
Soojendusega käepidemed	Jah, lülitiga
Käivitus	Manuaalne (trossitõmme) ja elektriline 230 V
Väljaviske suund	Pööratav vända abil
Väljaviske kõrgus	Reguleeritav hoova abil
Puhastuskõrgus	Reguleeritav jalgade abil (gradueeritud)
Töörežiimid	Transport, Normal, Packed Snow (ainult 760.4 TE LED)
Ohutusseadmed	Sidurihoidikud (2), nihkepoldid, kaitsekilp, ohutussildid
Hooldus	Polti käigukasti määrimine, õli vahetamine, süüteküünalde kontroll, puhastamine pärast kasutust
Puhastus	Ära pihusta vett; kasuta kaasasolevat puhastusvahendit väljaviske kanali jaoks
Varuosad	Nihkepoldid, Bowdeni trossid, süüteküünlad, mootoriõli
Müügijärgne teenindus	AL-KO – www.alko-garden.com
Garantii	Seaduslik tootmisdefektide vastu; vaata juhendit
Tarne sisu	Lumekäärisk, alumine ja ülemine juhtraud, juhtpaneel, väljaviskekanal, puhastustööriist, võtmed, varupoldid, juhendid

Korduma kippuvad küsimused - SnowLine 760.4 TE LED AL-KO

Kuidas käivitada SnowLine 760.4 TE LED mootorit?

Veenduge, et bensiini- ja õlipaagid on täidetud. Avage kütusekraan, seadke õhuklapid asendisse CLOSE, vajutage 3-5 korda toitepumpa, seadke gaasipedaal asendisse kiire (jänes), sisestage süütevõti, seejärel tõmmake käivitusnöörist (manuaalne) või kasutage 230 V käivitusseadet. Polthari ei tohi olla külmunud.

Kuidas reguleerida puhastuskõrgust?

Lülitage mootor välja ja oodake täielikku seiskumist. Vabastage kaitsekilbil olevate patjade kinnituspoldid, liigutage patju üles või alla soovitud kõrguse saavutamiseks, seejärel pingutage uuesti. Veenduge, et mõlemad patjad on samal kõrgusel, et puhastada paralleelselt maapinnaga.

Kuidas vältida polthari külmumist pärast kasutamist?

Pärast iga kasutamist laske poltharil ja väljaviskerattal mõni minut töötada, et eemaldada jääkne. Enne käivitamist kontrollige, et polthari poleks külmunud; vajadusel asetage seade sobivasse kohta sulatamiseks.

Mida teha väljaviskekanali ummistuse korral?

Vabastage sidurihoovad, lülitage mootor välja ja eemaldage süütevõti. Kasutage kaasasolevat puhastustööriista kinni jäänud lume eemaldamiseks. Ärge kunagi sisestage käsi väljaviskekanali. Kui ummistus püsib, võtke ühendust spetsialiseeritud töökojaga.

Kuidas vahetada käike?

Vabastage ajamisüsteemi sidurihoidik (vajutage sidur lahti), seejärel liigutage käikude hooba soovitud asendisse (1-6 edasi, R1-R2 tagasi). Seejärel ühendage sidur uuesti. Ärge vahetage käike ilma sidurit lahti võtmata, et vältida käigukasti kahjustamist.

Kuidas hooldada Bowdeni trosse?

Kontrollige regulaarselt trosside pinget. Nende reguleerimiseks vabastage vastumutter ja pöörake reguleerimisobjekti, kuni tross on kergelt pingul ega rippu. Pingutage vastumutter uuesti. Niiskuse või korrosiooni korral vahetage tross välja. Reguleerimine peab toimuma mootor seiskunud olekus.

Millist mootoriõli kasutada?

Vaadake seadmega kaasas olevat mootori juhendit. Üldiselt soovitatakse kvaliteetset 4-takti õli (SAE 30 või 10W-30). Kontrollige taset enne iga kasutamist ja vahetage õli pärast esimest 5 tundi, seejärel vastavalt hooldusplaanile.

Kuidas vahetada nihkepolte?

Lülitage mootor välja ja eemaldage süüteküünla pistik. Eemaldage vedrutihvt, tõmmake vigane polt välja, kontrollige võlli, seejärel sisestage originaal AL-KO varupolt ja kinnitage tihvtiga. Kasutage alati originaalosi, et vältida seadme kahjustamist.

Kuidas seadet hooaja lõpus hoiustada?

Tühjendage karburaator, käivitades mootori suletud kütusekraaniga kuni seiskumiseni. Laske jahtuda. Tühjendage bensiinipaak täielikult või täitke see ääreni, et vältida kondensatsiooni. Eemaldage süütevõti, ühendage süüteküünla pistik lahti. Puhastage seade ja hoiustage seda kuivas, suletud kohas, laste käeulatusest eemal.

Kuidas kasutada Packed Snow režiimi mudelil 760.4 TE LED?

Seadke töörežiimi hoob asendisse Packed Snow. See seadistus langetab polthari ja kaitsekilpi, et paremini eemaldada tihedat lume. Transpordiks kasutage režiimi Transport ja tavaliseks kasutuseks režiimi Normal. Kõrguse peenhäälestust saab teha reguleerimiskruvi (49) abil.

KASUTUSJUHEND SnowLine 760.4 TE LED AL-KO

Vaadittavat tyokalut

1 Selle kasutusjuhendi kohta 263

1.1 Tiitellehel olevad sumbolid 263
1.2 Sumbolite ja marksonade seletus..... 263

2Tootekirjeldus. 263

2.1 Otstarbekohane kasutamine 263
2.2 Voimalik prognoositav värarkasutami-ne 263
2.3 Ohutus- ja kaitseseadised 263
2.4 Tarnekomplekt 264
2.5 Sumbolid seadmel 264

2.5.1 Turvaindikaator 264
2.5.2 Tegevusmargid 265

2.6 Toote ülevaade 700.4 E LED (01) .... 265
2.7 Toote ülevaade 760.4 TE LED (02)... 266

3 Ohutusjuhised 266

3.1 Ohutusjuhised vastavalt standardi ISO 8437 A-lisale 267
3.2 Ohutusjuhised kasutamise kohta..... 268
3.3 Bensiini ja oli kaitlemine 268

4 Seadme lahtipakkimine (03) 269
5Monteerimine 269

5.1 Alumise pideme monteerimine (04, 05) 270
5.2 Juhtpaneeli monteerimine (06) 270
5.3 Käivitustrosside paigaldamine ja sea-distamine sõidu- ja tiguajami jaoks (07 - 12) 270
5.4 Käivutustrossi reguleerimine (13) 270
5.5 Käivitustrossi seadistuse kontrollimine (14) 270
5.6 Käiguvalikuhoova kangi paigaldami-ne (15, 16) 270
5.7 Lumevaljaviske painduva volli paigaldamine (17, 18). 271
5.8 Ühendage kütte- ja valgustuspistik (19) 271
5.9 Lumevaljaviske paigaldamine (20 - 23) 271
5.10 Kinnitage käivitustross valjaviskeklapile (24) 271

5.11 Käivitustrossi kinnitamine (25) 271

6 Kasutuselevott 271

6.1 Toovahendid 271
6.2 Mootorioli lisamine (26) 272
6.3 Bensiini tankimine (26) 272

6.4 Rehvirohu kontrollimine [ainult 700.4 E LED] (27) 272
6.5 Ruumikorguse reguleerimine (28 - 30) 272
6.6 Kontrollige seadme.nihkepolte (31, 48) 272
6.7 Mootori käivitamine (32-37) 272
6.8 Mootori seiskamine (38, 39) 273

7 Kasutamine. 273

7.1 Koristusreziimi käivitamine (40 - 42) ..273
7.2 Koristusrežiimi seiskamine (43) 274
7.3 Soidukikäigu vahetamine (42 - 44)....274
7.4 760.4 TE LED-i tooreziimi valimine ....274
7.5 Lumefreesi 760.4 TE LED-i juhtimine (45) 274
7.6 Eemaldage lumevaljaviskes tekkinud ummistused (43, 46) .274

8 Remont 274

9 Hooldus 274

9.1 Hooldusplaan 275
9.2 Puidupuuri olitamine (47) 275
9.3 Sōidu- ja tiguajami hooldus (09)................................275
9.4 Nihkepoltide asendamine (31, 48) ....275
9.5 Kruvikonveieri korguse tappisregu-leerimine [ainult 760.4 TE LED] (49) .275
9.6 Ketipinge reguleerimine [ainult 760.4 TE LED] (50) 275

10 Abi torgenke korral 276
11 Hoistamine 276
12 Jaatmekaitlus. 277
13 Klienditeenindus/teenindus. 277
14 Teave vastavusdeklaratsiooni kohta 277
15 Garantii 277

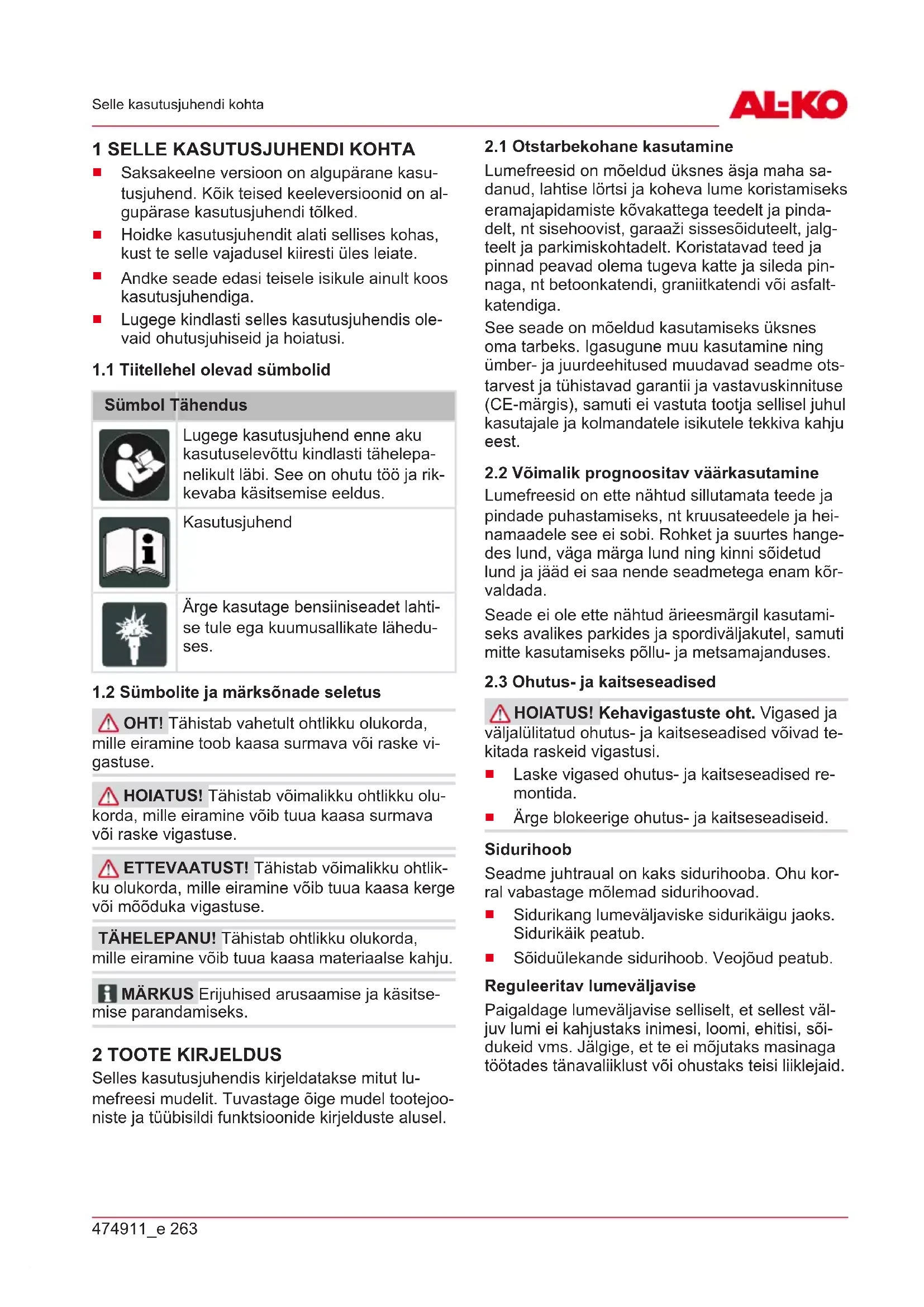

1 SELLE KASUTUSJUHENDI KOHTA

Saksakeelne version on alguparane kasutusjuhend. Koik teised keelevsionoid on alguparase kasutusjuhendi tolked.
Hoidke kasutusjuhendit alati sellises kohas, kust te selle vajadusel kiaresti üles leiate.
Andke seade edasi teisele isikule ainult koos kasutusjuhendiga.
Lugege kindlasti selles kasutusjuhendis olevaid ohutusjuhiseid ja hoiatusi.

1.1 Tiitellehel olevad sumbolid

Sumbol Tahendus

Lugege kasutusjuhend enne aku kasutuselevottu kindlasti tahelepanelikult labi. See on ohutu too ja rikkevaba kasitsemise eeldus.

Kasutusjuhend

Arge kasutage bensiiniseadet lahti se tule ega kuumusallikate laheduses.

1.2 Sumbolite ja marksonade seletus

OHT! Tahistab vahetult ohtlikku olukorda, mille eiramine toob kaasa surmava voi raske vigastuse.
HOIATUS! Tähistab voimalikku ohtlikku olukorda, mille eiramine vöib tuua kaasa surmava voi raske vigastuse.
ETTEVAATUST! Tāhistab vōimalikku ohtlikku olukorda, mille eiramine vōib tuua kaasa kerge vōi mōduka vigastuse.

TÄHELEPANU! Tähistab ohtlikku olukorda, mille eiramine vöib tuua kaasa materiaalse kahju.

Märkus Erijuhised arusaamise ja käsitsemise parandamiseks.

2 TOOTE KIRJELDUS

Selles kasutusjuhendis kirjeldatakse mitut lumefreesi mudelit. Tuvastage oige mudel tootejooniste ja tübisildi funktsionide kirjelduste alusel.

2.1 Otstarbekohane kasutamine

Lumefreesid on moeldud uksnes asja maha sadanud, lahtise lortsi ja koheva lume koristamiseks eramajapidamiste kovakattega teedelt ja pindadelt, nt sisehoovist, garaa zi sissesoiduteelt, jalteelt ja parkimiskohtadelt. Koristatavad teed ja pinnad peavad olema tugeva katte ja sileda pinnaga, nt betoonkatendi, graniitkatendi voi asfaltkatendiga.

See seade on moeldud kasutamiseks uksnes omarabeks. lgasugune muu kasutamine ning umber- ja juurdeeehitused muudavad seadme otstarvest ja tuhistavad garantii ja vastavuskinnituse (CE-margis),samuti ei vastuta tootja sellisel juhul kasutajale ja kolmandatele isikutele tekkiva kahju eest.

2.2 Voimalik prognoositav vaarkasutamine

Lumefreesid on elle nähtud sillutamata teede ja pindade puhastamiseks, nt kruusateedele ja heinamaadele see ei sobi. Rohket ja suurtes hangedes lund, vaga marga lund ning kinni söidetud lund ja jäad ei saa nende seadmetega enam korvaldada.

Seade ei ole ette nähtud arieesmargil kasutamiseks avalikes parkides ja spordivaljakutel, samuti mitte kasutamisekspollu- ja metsamajanduses.

2.3 Ohutus- ja kaitseseadised

HOIATUS! Kehavigastuste oht. Vigased ja valjalulitatud ohutus- ja kaitseseadised voivad tekitada raskeid vigastusi.

Laske vigased ohutus- ja kaitseseadised remontida.
Arge blookeige ohutus- ja kaitseseadiseid.

Sidurihoob

Seadme juhtraual on kaks sidurihooba. Ohu korral vabastage molemad sidurihoovad.

Sidurikang lumevaljaviske sidurikäigu jaoks. Sidurikäik peatub.
Söiduulekande sidurihoob. Veojoud peatub.

Reguleeritav lumevaljavise

Paigaldage lumevaljavise selliselt, et sellest valjuv lumi ei kahjustaks inimesi, loomi, ehitisi, soidukeid vms. Jalgige, et te ei mojutaks masinagatootades tanavalliklust voi ohustaks teisi liklejaid.

2.4 Tarnekomplekt

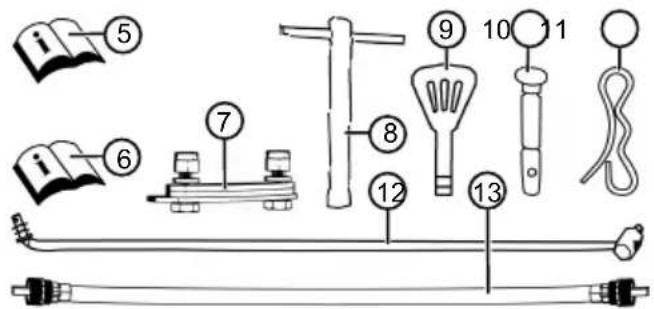

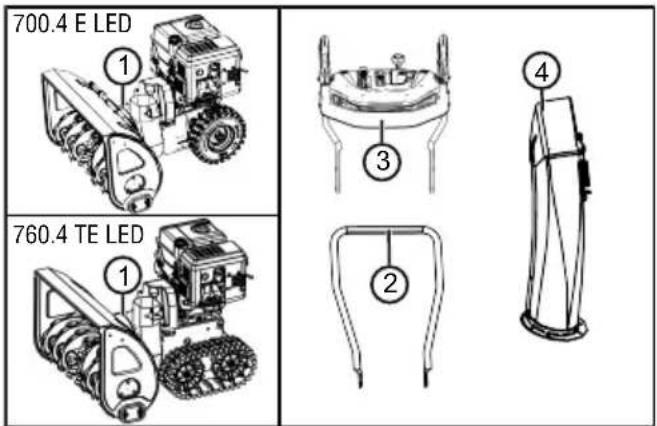

Tarnekomplekti kuuluvad siin loetletud osad. Kontrollige, kas koik osad on olemas:

Number	Osa
1	Lumefrees
2	Alumine pide
3	Juhtrauaga juhtpaneel
4	Lumeväljavise
5	Lumefreesi kasutusjuhend
6	Mootori kasutusjuhend
7	Lumeväljaviske paigalduse komplekt (3x)
8	Süütekünlavõti
9	Mootori võti (2x)
10	Asendusnihepoldid (6x)
11	Vedrupistikud (6x)
12	Käiguvalikuhoova varras
13	Painduv võll lumeväljaviskele

2.5 Sumbolid seadmel

Tähelepanu! Olge käsitsemisel eriti ettevaatlik!

Lugege enne kasutuselevottu kasutsujuhend labi!

Tuhjendusalast eemaldumine. Lume valjutamise oht.

Kandke kaitseprille ja kuulmiskaitset!

Arge asetage kasi ega jalgu poorlevatesse osadesse. Sissetombamise oht!

Arge kunitage end lumevaljaviske suunas!

Arge puudutage kruvikonveierit ega astuge sellesse sisse!

Seadme mootori valjalulitamine.

Enne hooldus- ja remonditoid tulebsuutevoti eemaldada.

Hoidke kōrvalised isikud ohupiirkonnast eemal!

Pörrevad osad tuhjendusal! Sissetombamise oht!

2.5.2 Tegevusmargid

Sümbol Tähendus
Öhuklapp CLOSE / OPEN (SU-LETUD/AVATUD)	N=H
Gaas Aeglane/ Kiire	STOP
Mootori võti Sisse/ välja	STOP
Kütusekraan (OFF) VÄLJA (ON) SISSE	OFF ON
Süütelaengu pea
Tiguajam Käivitamine/seiskami-ne
	STOP
Sõiduajam Käivitamine/seiskami-ne
	STOP

Sümbo Tähendus
Pöörake lumefreesi vasakule/paremale
Lumeväljaviske regu-leerimine vändaga
Lumeväljaviskokörgu-se reguleerimine hoo-vaga

2.6 Toote ülevaade 700.4 E LED (01)

Number	Osa
1	Soojendusega käepidemed
2	Sidurihoob tiguajami jaoks
3	Söiduülekande sidurihoob
4	Käsivantt väljaheitesuuna reguleerimi-SEks
5	Väljaviskekörguse reguleerimise kang
6	Käiguvalikuhoob,6 edasikäiku ja 2 tagasikäiku
7	Lülti käetoe soojoyendamiseks
8	Asendusnihkpoldid (2x)
9	Valgustus
10	Kütusekork
11	Ölipaagi kork
12	Lumeväljaviske suunaja välviskekör-guse reguleerimiseks
13	Sekkumiskaitsega lumeväljavise
14	Sahk
15	Puhastustöörist (kinnitatud sahale)
16	Viskeratas
17	Kruvikonveier
18	Puhastusplaat
19	Reguleeritava kõrgusega liugurid
20	Süütekünlapistik

2.7 Toote ülevaade 760.4 TE LED (02)

Number	Osa
1	Soojendusega käepidemed
2	Sidurihoob tiguajami jaoks
3	Söiduülekande sidurihoob
4	Käsivant väljaheitesuuna reguleerimi-(seks
5	Väljaviskekörguse reguleerimise kang
6	Käiguvalikuhoob,6 edasikäiku ja 2 tagasikäiku
7	Lüliti käetoe soojoyendamiseks
8	Asendusnihkpoldid (2x)
9	Roomiku juhtimise kallutushoob (pare-male-vasakule)
10	Valgustus
11	Kütusekork
12	Ölipaagi kork
13	Lumevälviske suunaja välviskekör-guse reguleerimiseks
14	Sekkumiskaitsega lumeväljavise
15	Törežiimihoob:■ „Transport"■ „Normal" (Tavoline)■ „Packed Snow" (Paks lumi)
16	Sahk
17	Puhastustöörliest (kinnitatud sahale)
18	Viskeratas
19	Kruvikonveier

Num- Osa ber

20 Puhastusplaat
21 Reguleeritava korgusega liugurid
22 Sutekunlapistik

3 OHUTUSJUHISED

OHT! Ohutusjuhiste eiramine voib olla eluohtlik voi pohjustada uliraskeid kehavigastusi. Ohutus- ja kasutusjuhiste eiramine voib kaasa tuua ulirasked kehavigastused voi pohjustada koguni surma.

Tutvuge enne seadme kasutamist koigi selles ja muudes viidatavates kasutusjuhendites olevate ohutus- ja kasutusjuhistega.
Hoidke koki kaasasolevad dokumendid edaspidiseks kasutamiseks alles.

HOIATUS! Tule- ja plahvatusoht. Kutuse lekkimisel tekib plahvatusohtlik bensiini-/ohusegu. Kergesti suttimine, plahvatus ja tulekahju voivad kutuse ebaogel kaitlemisel pohjustada raskeid vigastusi ja koguni surma.

Arge kaitage mootorit kunagi lahtise leegi voikuumusallikate laheduses.
- Arge kunagi kasutage mootorit kunagi tuleohtlikus keskkonnas.

HOIATUS! Vigase seadme kasutamisest tingitud vigastusoht. Mitteasjakohased hooldustööd voivad kaasa tuua raskeid vigastusi ja seadme kahjustuse.

Tööttage seadmega ainult siis, kui see pole defektne ega kahjustunud ja kui sellei ei ole puuduvaid vöi lahtiseid osasid.
HOIATUS! Pöörlevad seadmeosad on ohtlikud! Käte asetamine pöörlevatesse osadesse tekitab raskeid kehavigastusi!
- Arge kunagi kūunitage end pōrleva kruvi-konveieri suunas!

HOIATUS! Kehavigastuste oht. Vigased ja valjalulitatud ohutus- ja kaitseseadised voivad tekitada raskeid vigastusi.

Laske vigased ohutus- ja kaitseseadised remontida.
Arge blokeerige ohutus- ja kaitseseadiseid.

3.1 Ohutusjuhised vastavalt standardi ISO 8437 A-lisale

Eelteadmised

1. Lugege kasutus- ja hooldusjuhised hoolikalt labi. Tutvuge juhtseadmete ja seadme oige kasutamisega. Omandage valmisolek ja teadmised, kuidas seade kiaresti peatanding juhtseadmed valja lulitada.
2. Mitte mingil juhul arge lubage lastel seadet kasutada. Mitte mingil juhul ei tohi seadet kasutada ka taiskasvanud,kes pole vastavat koolitust labinud.
3. Arge lubage seadme toöpiirkonda körvalisi inimesi, eriti lapsi ja samuti arge lubage sinna loomi.
4. Libisemise ja kukkumise valtimiseks olge seadmega tagurpidi tootades eriti ettevaatlik.

Ettevalmistus

1. Kontrollige hoolikalt seadme kasutamise piirkonda ning eemaldage koik jalamatid, kelgud, laud, kaablid ja muud esemed.
2. Enne mootori käivitamist vabastage see täileikult ja lulitage neutraalasendisse.
3. Arge kasutage seadet ilma sobiva talveriietuseta. Kandke saapaid, mis aitaksid kindlalt seista libedal pinnal.
4. Olge bensiini käsitsemisel väga ettevaatlik, see on väga tuleohtlik.

Kasutage spetsiaalset selleks ette nachtud bensiinikanistrit.
- Arge kunagi tankige mootorit, kui see toötab vöi on kuum.
Täitke bensiinimahuti ainult värskes öhus ärmise ettevaatusega. Arge kunagi kaitage mootorit suletud ruumides.
Sulgege paagi kork tihedalt ja eemaldage mahavoolanud bensiin.
1. Kõikide seadmete puhul, millel on elektriline ajam voi suüde, on kohustuslik kasutada maandatud pistikuaitsepesa.
2. Reguleerige kogumisseadme korgus sobivaks, kui tootate liva- voi kruusapiirkondadel.
3. Arge püdke seadet muuta ajal, kui mootor toötab (va. juhtudel, kui tootja on seda otse-selt soovitanud).
4. Laske mootoril ja seadmel enne seadmega lume koristamist valisele ohutemperatuurile jahtuda.
5. Mistahes mootoriga seadmega tootamine voib pohjustada osakeste sattumise silma.

Seetottu kandke seadme tootamise, selle reguleerimise ja parandomise ajal alati kaitseprille.

1. Kandke körvakaitsmeid, et vältna kuulmiskahjustust.

Kasutamine

1. Arge asetage kasi voi jalgu seadme teisaldatavate osade lahedusse voi nende alla. Hoidke end alati lumepuhuri heiteavast eemale.
2. Kruusakattega soiduteede voi tanavate uletamisel seadet kasutades olge eriti ettevaatlik. Olge eriti tahelepanelik varjatud takistuste suhtes ning mistahes liikluses.
3. Vörkehaga kokkupuutumisel lülitage mootor valja, eemaldage süutekaabel, kontrollige lumefreesi hoolikalt kahjustuste suhtes ja parrandage need vajadusel enne lumefreesi uesti käivitamist ja salle kasutamist.
4. Kui seade vibreerib ebatavaliselt, lulitage mootor valja ja selgitage kohe valja pohjus. Seadme vibreerimine tahendab, et sellel on mingi probleem.
5. Lülitage mootor alati välja, kui katkestate too enne kollektori/ ajami corpuse voi valjalaskekruvi puhastamist ja remonditoid, seadustusi ja kontrolle.
6. Kui Te puhastate, parandate voi kontrollite seadet, veenduge, et Koguja/ veoratas ja koki teisaldatavad osad on liikumatud. Eemaldage sutekaabel ja hoidke juhet suektekunlast kaugemal, et valtida juhuslikku suttimist. Elektrimootoritel tommake toitepistikut.
7. Arge kasutage mootorit siseruumides, kui kaivitate seda voi liigutate puhurit hoonesse sisse ja seal valja. Seejuures avage uksed, sest heitgaasid on ohtlikud tervisele.
8. Arge jatke seadet rippuma ohku. Olge eriti ettevaatlik, kui liigute seadmega maest allapoole suunas. Arge pudke seadmega jarskudest nolvadest likuda.
9. Arge kunagi kasutage lumefreesi ilma sobivate porikaitsmete, kaitseplaatideta voi muude kaitseseadmeteta.
10. Arge kasutage lumefreesi klaaskorpuste, soidukite, valgussahtide, kaldus maastiku vms laheduses ilma valjaviskesuunda vastavalt seadistamata. Hoidke lapsed ja koduloomad kaugemal.

11. Masinat ei tohi üle koormata, püudes liiga kii-resti lund koristada.

12. Arge kunagi kasutage masinat libedal pinnal suure veokiiruse korral. Olge ettevaatlik tagurpidi soites.

13. Arge hoidke seadmega soites kunagi puhuri valjalaskeava masina korval seisvate inimes te suunas ja lubage kellegi astuda puhuri ete.
14. Kui lumefreesi transponditakse voi kui seda ei kasutata, lulitage koguja/veoratta energiaarustus valja.
15. Kasutage ainult lumefreesi poolt heakskiidetud tarvikuid, nt kaalupommid, kaalud, korpus jne.
16. Arge kunagi kasutage lumefreesi halva nahtavuse voi valgustuse korral. Jalgige, et teie asend oleks stabiilne ning et hoiksite pide meid alati tugevalt kaes. Kasutage ainult seadme tootamisel, mitte kunagi selle peatumisel.

Hooldus ja hoiustamine

HOIATUS! Ummistunud valjaviskekanali puhasamisel on raskete käevigastuste oht!

Pöörleva toöratta puudutamine valjaviskekanalis voib kaasa tuua rasked käevigastused. Need on sagedasemad lumefreesiga tekkvad vigastused. Valjaviskekanali puhastamine:

Lulitage lumefrees valja!
Oodake umbes 10 sekundit, kuni toöratas jäab seisma.
Kasutage väljaviskekanali puhastamiseks alati sobivat töriista.
- Arge puhistage väljaviskekanalit kunagi kätega!

1. Kontrollige korraparaselt, et kaitsmed, nuga de kruvid, mootori kinnituskruvid jne on kindlalt kinnitatud ja seadme too on tagatud.
2. Arge kunagi hoidke masinat hoones, kus on süuteallikaid, nt kuumaveeseadmeid, elektrilisi ventilaatorkuttekehi, trummelkuivateid jne, kui paagis on bensiini. Enne seadme hoiustamist laske mootoril maha jahtuda.
3. Lumefreesi pikaajalisel houstamisel jargige alati kasutusjuhendis toodud juhiseid.
4. Jätke seadmele kõik ohutuseks ja kasutuseks moeldud sildid või vajadusel vahetage need valja.
5. Parast lume puhastamist laske masinal veel moni minut tootada, et valtida koguja/ajami-ratta kulmumist.

3.2 Ohutusjuhised kasutamise kohta

Kasutage seadet ainult nende toode jaoks, mille jaoks see on ette nahtud. Mitteotstarbekohane kasutamine voib pohjustada vigastusi ja tekitada materiaalset kahju.
- Arge kasutage seadet kunagi kulunud vōi vigaste osadega. Vahetage vigased osad alati tootja originaulosade vastu. Seadme kasutamisel kulunud vōi vigaste osadega kaotate ōiguse esitada tootjale garantiinóudeid.
Lulitage mootor valja, oodake seadme seiskumiseni ja tommake suutekuunal valja:

Seadmest eemaldumisel
Puhastus- ja hooldustödel
Köigil reguleerimistödel
Pärast rikete ilmnemist
Enne blokeeringute körvaldamist
Enne ummistuste korvaldamist
Pärast võörkehadega kokkupuutumist
Seadmerikete ja ebatavaliste vibratsio-nide korral

Seadet ei tohi kasutada alkoholi, narkootiku-mide voi ravimite moju all.
Selleks et kaitsta pea- ja jasemevigastusi ning kuulmiskahjustusi, tuleb kanda nouetekohast riietust ja kaitsevarustust.
Rietus peab olema sobiv (keha ligi hoidev)
ega tohi liigutusi takistada. Arge kunagi kandke avaraid riideid ega akssessuaare, mis voivad seadmesse kinni jaada, naiteks sallid.

■ Isikukaitsevahendite osad:

Kórvaklapid ja kaitseprillid
Kindlad ja libisemist takistavad saapad
Kaitsekindad

Hoidke jalad, kaed ja muud kehaosad ning roivad jooksvatest puhastuslabadest, konveierikruvidest ja viskamisrattast eemal.
Järgige riigis kehtivaid tõajanoudeid.
- Arge jätke toökorras seadet ilma järevalveta.
- Arge kunagi puhastage seadmega lund katustel.

3.3 Bensiini ja öli käitlemine

Bensiini- ja ohusegu lekkimise korral tekib plahvatusohtlik atmsofär. Kergesti suttimine, plahvatus ja tulekahju voivad kutuseebaigel kaitlemisel pohjustada raskeid vigastusi ja

koguni surma. Pidage kinni jargmistest nouetest:

Arge suitsetage bensiini kaitlemisel.
Käidelge bensiini ainult vabas öhus ning kindlasti mitte suletud ruumides.
Järgige kindlasti alljärgnevalt toodud kaitumisreegleid.

Transportige ja hoidke bensiini ja oli ainult selleks lubatud anumates. Veenduge, et lastel ei oleks juurdepaa Su ladustatavale bensi-nile ja olile.
Pinnase saastumise valtimiseks (keskkonna-kaitse) veenduge, et tankimisel ei satuks bensiini ega oli pinnasesse. Kasutage tankimiseks lehtrit.
- Arge kunagi tankige seadet suletud ruumides. Pörandale vöib koguneda bensiiniaur, mille tulemusel vöib tekkida kergesti suttimi ne vöi koguni plahvatus.
Puhkke maha loksunud bensiin kohe seadmelt ja pinnaselt ara. Laske riidelappidel, millega bensiini puhkisite, enne korvaldamist hiatus ohitatud kohas kuivada. Vastasel juhul voib tekkida ootamatu isesuttimine.
Kui bensiin on maha loksunud, tekivad bensiaurud. Seetottu arge kivitage mootorit samas kohas, vaid vahemalt 3 m kaugemal.
Vältrige mineraalolitoodete sattumist nahale. Arge hingake bensiinaure sisse. Kandke tankimise ajal alati kaitsekindaid. Vahetage ja puhistage kaitseriietust regulaarselt.
Jalgige, et riided ei satuks bensiiniga kokku-puutesse. Kui bensiin satub riietele, vahetage riided kohe.
- Arge kunagi avage kutusepaagi korki, kui mootor tootab voi on kuum.
- Arge tankige seadet kunagi tootava voi kuuma mootoriga.
Arge kunagi taitke paaki üle (bensiin paisub).
Sulgege kutusekork alati kindlalt.
Vahetage kahjustunud paak voi paagi kork valja.
Arge kunagi soooge, jooge ega suitsetage bensiini voi oli lisamisel.
Kui bensiini on valja voolanud:

Arge kaivitage mooterit.
Vältgésuutekateid.
Koguge valjavoolanud bensiin oli absorbendiga voi lapiga kokku ja suunakenouetekohaselt jaatmekaitlusesse.

Puhastage seade.
Kui mootorioli on valja voolanud:
Arge kavitage mooterit.
Koguge valjavoolanud mootorioli oli absorbendiga voi lapiga kokku ja suunake nouetekohaselt jaatmekaitlusesse.
Puhastage seade.

4 SEADME LAHTIPAKKIMINE (03)

HOIATUS! Umberkukkuv seade pohjustab muljumisohtu! Seade on raske! Ubermineku korral voivad kehaosad muljuda ning imeseed raskelt viga saada.

Seadme lahtipakkimiseks on vaja vahemalt kaht inimest!
Vältrige seadme umberminekat!

Seade koos kõigi tarvikutega tarnitakse pappkastis. Kast asub euroalusel.

1. Asetage kast tasasele pinnale.
2. Eemaldage pakendilindid.
3. Avage kast pealtpoolt (03/a).
4. Eemaldage pakkematerjal.
5. Vötke ettevaatlikult valja lahtised osad, pisi-detailidega kott ja kasutusjuhendid.
6. Lõigake kasti tagasein (st seal, kus asub mootor) noaga ettevaatlikult lahti, et seade kahjustada ei saaks.
7. Pöörake kasti tagasein lahti (03/b).
8. Vötke ettevaatlikult välja ülejäänud lahtised osad ning muu pakkematerjal.
9. Veeretage lumefrees tagurpidi, st mootoriga eespool kastist valja (03/c).

5 MONTEERIMINE

HOIATUS! Mittetäielik monteerimine on ohtlik! Mittetäielikult monteeritud seadme kaitamine voib pöhjustada raskeid vigastusi.

Kasutage seadet ainult siis, kui sukelpump on taielikult sukeldatud!
Enne sisselulitamist kontrollige kõigi kaitse-seadiste olemasolu ja toimimist!

Vajalik tooriist

Num- Tööristber

1 Kahvel- ja muttervotmed SW 10 (x2)
2 Kahvel- ja muttervotmed SW 13

Number	Töörist
3 Kuuskantvöti 5 mm
4 kombineeritud või nõeltega näpitstangid
5 Kruvikeerajaga
6 Ölipihusti
7 Ainult 700.4 E LED: Rehviöhupump ma-nomeetriga (KFZ- ventil)

5.1 Alumise pideme monteerimine (04, 05)

Paigaldage alumine pide vasakule ja paremale lumefreesile.

1.Keerake kruvid (04/1)valja.
2. Pange alumine pide (05/1) kohale.
3. Asetage kruvid (05/2) läbi alumise pideme ja keerake kinni.

5.2 Juhtpaneeli monteerimine (06)

1. Hoidke ülemist pidet (06/1) koos juhtpaneeliga alumisel pidemel (06/2).
2. Keerake 2 kruvi (06/3) labi ülemise ja alumise pideme ning keerake kahe alusseibi (06/4) ja mutriga (06/5) kinni.

5.3 Käivitustrosside paigaldamine ja seadistamine sōidu- ja tiguajami jaoks (07 - 12)

1. Asetage sōiduajami (07/2) käivitustross (07/1) parempoolshe hoova alumisse avasse (07/3).

2. Asetage tiguajami (08/2) käivitustross (08/1) vasaku hoova ülemisse avasse (08/3).

3. Reguleerige käivitustrosse alljärgnevalt:

Vibukaabli reguleeritav osa (09/1) poora-takse noole suunas (09/a), kuni vibkaabel ei ole enam vajunud (kergelt kaardus). Kaabli keeramise ajal kinnitage see, et see ei oleks vaandunud.
■ Pingutage sukustusmutter (09/2) (09/b).

1. Fikseerige käivitustrossid (10/1) klambritega (10/2) pideme vasakule ja paremale kuljele.
2. Pingutage käivitustross:

keerake likustusmutrid (11/1, 12/1) Iodvemaks.
Keerake keermestatud osa (11/2, 12/2) üles, kuni kaivitustross on pinge all.
Käivitustrossi fikseerimiseks keerake likustusmutreid vastu juhikut (11/3, 12/3).

1. Käivitustrossi kaitsmiseks korrosiooni eest tommake kummikaitse (11/4, 12/4) kuni likustusmutrini alla (11/a, 12/a).

5.4 Käivustrossi reguleerimine (13)

Peenhäalestuseks kasutatakse seadekruvi.

1. Keerake seadekruvil olev lukustusmutter (13/2) lahti (13/a).
2. Käivitustrossi teekonna pikendamiseks voi luhendamiseks keerake seadekruvi (13/3) (13/b). Jälgige, et käivitustross oleks kergelt pinge all ja et selles ei oleks lotku.
3. Keerake lukustusmutter (13/2) uuesti kinni (13/a).

5.5 Käivitustrossi seadistuse kontrollimine (14)

Söiduajami käivitustross venib aja jooksul pikemaks. Kui tootava mootoriga ei saa enam söiduajamit sisse lulitada, on käivitustross liiga pikaks muutunud ja seda tuleb pingutada.

1. Lülitage seade välja (vt Peatükk 6.8 "Mootori seiskamine (38, 39)", lehekülg 273).
2. Seadistage käivitustross uuesti (vt Peatukk 5.3 "Käivitustrosside paigaldamine ja seadistamine söidu- ja tiguajami jaoks (07 - 12), lehekülg 270).

Käivutustrossi seadistuse kontrollimine:

1. Käivitage mootor (vt Peatukk 6.7 "Mootori käivitamine (32-37)", lehekülg 272).
2. Pange käik sisse (vt Peatükk 7.1 "Koristusre-ziimi käivitamine (40 - 42)", lehekülg 273).
3. Vajutage soiduajami parem käepide (14/1) aeglaselt alla (14/a), kuni on tunda kerget takistust. Siduri survepunkt on valja selgitatud.
4. Kui sōiduajamite ei lūlitata sisse: Korrake eelmisi samme.
5. Kui käivitustrossi ei saa seadistada: Pöörduge tootja teenindusse.

5.6 Käiguvalikuhoova kangi paigaldamine (15, 16)

1. Kinnitage varras (15/1) allpool käigululituse hoidikusse (16/2).
2. Kinnitage varras üeval käiguvalikuhooval (16/3) hoidikusse.
3. Kinnitage varras all ja üleval alusseibiga ja vedrupistikutega.

5.7 Lumevaljaviske painduva vollipaigaldamine (17, 18)

1. Lumevaljaviskel:

2. Asetage painduva völli (17/2) ühe otsa tapp (17/1) kuni piirajani kruvi (17/3) sisse (17/a).
   Keerake rihvelmutter (17/4) käega kinni.

3. Juhtpaneeli all:

Asetage painduva volli (18/1) teise otsa tapp kuni piirajani all vanda (18/2) sisse (18/a).
Keerake rihvelmutter (18/3) käega kinni.

5.8 Ühendage kütte- ja valgustuspistik (19)

1. Pange kütte ja valgustuse pistikuosad (19/1) kokku.
2. Kindlustage pistikuhendus.

5.9 Lumevaljaviske paigaldamine (20 - 23)

1. Olitage lumevaljaviske libisevat pinda (20/1)pihustusoliga (voib kasutada ka maa-ret).
2. Asetage plastrongas (20/2) lumevaljaviske liugpinnale (20/a) ning olitage kergelt pihustusoliga (voib kasutada ka maaret).
3. Pange lumevaljavise (21/1) peale (21/a, 22/a).
4. Pange kinnistuskruvid (22/2) seestpoolt labi sakkide ning labi lumevaljaviske.
5. Keerake lumevaljavise isekinnituvate nutrite-ga (22/3) kinni.
6. Asetage kinnituskruvid (23/1) labi suure juhtplaadi (23/2) ja asetage peale kaks väikest juhtplaati (23/3). Markus: Väikesed juhtplaadid peavad olemäuleval suure juhtplaadi peal.
7. Asetage juhtplaadid koos kinnituskruvidega altpoolt lumevaljaviskesse.
8. Sisestage alusseibid (23/4) kruvidele.
9. Keerake isekinnituvad mutrid (23/5) tugevalt kinni.

5.10 Kinnitage käivitustross väljaviskeklapile (24)

See käivitustross liigutab lumevaljaviske valjaviskeklappin ng sellega saab reguleerida valjaviske-korgust.

1. Riputage käivitustross juhikutesse (24/1, 24/2). Valisele käivitustrossile tuleb lisada kummikaitse.

2. Keerake lukustusmutter (24/3, 24/4) tugevalt vastu juhikut, kuni kaivitustross on pinge all.

3. Kontrollige väljviskekörguse reguleerimise hoovaga käivitustrossi pikkust:

Viige hoob kuni eesmise piirajani. Valjaviskeklapp peab liikuma taelikult alla.
Viige hoob kuni tagumise piirajani. Valjaviskeklapp peab liikuma tailikult ules.
Vajaduse korral mutke käivitustrossi pik-kust.

5.11 Käivitustrossi kinnitamine (25)

1. Kinnitage käivitustross (25/1) mootori all olevasse hoidikusse (25/2).

6 KASUTUSELEVÖTT

HOIATUS! Vigase seadme kasutamisest tingitud vigastusoht. Mitteasjakohased hooldustoo dov voivad kaasa tuua raskeid vigastusi ja seadme kahjustuse.

Tööttage seadmega ainult siis, kui see pole defektne ega kahjustunud ja kui sellel ei ole puuduvaid või lahtiseid osasid.

MÄRKUS Enne kasutuselevöttu tuleb alati teha visuaalne kontroll. Mootorit ei tohi kasutada lahtise, kahjustunud või kulunud käitusmethanismi ja/vöi kinnituselementidega.

6.1 Toövahendid

OHT! Plahvatus- ja tuleoht. Bensiini- ja ohusegu lekkimise korral tekib plahvatusohtlik atmosfär. Kergesti suttimine, plahvatus ja tulekahu voivad kutuse ebaöigel kaitlemisel pohjustada raskeid vigastusi ja koguni surma.

Arge suitsetage bensiini kaitlemisel.
Käidelge bensiini ainult vabas öhus ning kindlasti mitte suletud ruumides.

OHT! Eluoht murgistuse tottu. Mootori heitgaasid sisalavad susinikmonoksiidi, mis vob inimese tappa mone minutiga.

• Arge kunagi kaitage mootorit suletud ruumides, vaid ainult vabas ohus.
  Arge hingake mootori heitgaase sisse.
  Kui teil tekib kasutamise ajal halb enesetunne,peapooritus voi norkus,lulitage mootor valja.Poorduge kohe arsti poole.

Märkus Körvaldage vana mootorioli kesk-konnasäästlikult! Soovitameanda vana oli suletud anumas taastööttluskeskesse voik lienditee-ninduspunktti. Vana oli ei tohi:

visata olmeprugi hulka;
valada kanalisatsiooni voi aravoolu;
valada maha.

H MArkus Järgige lumepuhuri mootori kasutusjuhendit!

Enne seadme kasutuselevotmist taitke puhuri paak mootorioliga.

Andmed bensiini ja mootorioli kohta: vt tehnilisi andmeid.

6.2 Mootorioli lisamine (26)

Ölitaseme öigeks kontrollimiseks järgige mootori juhiseid.

6.3 Bensiini tankimine (26)

1. Keerake paagi kork (26/2) maha, asetage puhtale pinnale.
2. Kallake bensiin lehtri abil paaki.
3. Sulgege paagiava korrilikult ja puhastage.

6.4 Rehvirohu kontrollimine [ainult 700.4 E LED] (27)

1. Kontrollige rehviðhku vahemalt iga kolme kuu tagant, eriti enne esimest kasutuselevóttu talvel ja tootamise ajal.

Maksimaalne lubatud rehviðhk seisab rehvidel (27/1).

1. Rehvid paisuvad rehviohupumba abil uhtlaselt.

6.5 Ruumikorguse reguleerimine (28 - 30)

ETTEVAATUST! Kehavigastuste oht. Liokevigastuste oht kate asetamisel poorlevasse tingukonveieri.

Reguleerige loikekorgust ainult valjalulitatud mootori ja seisva tigukonveieriga.

Reguleerige harjakörgus selliselt, et sinna ei satuks kruusa ega muid vörkehi. Ettevaust suurte ebatasasustega pinnasel, kaevukatete ja munakivikattega.

1. Liigutage seadet tasase aluspinna reguleeri-miseks.
2. Keerake liuguri (28/2) kinnituskruvid (28/1) kaitsekattest (28/3) paremal ja vasakul lahti.
3. Puhastusplaadi (29/1) tostmiseks soovitud korgusele likake liugur üles voi alla (28/a).
4. Keerake liugurite kinnituskruvid kinni.
5. Veenduge, et molemad liugurid asuksid all vordsel kaugusel, et puhastusplaat kulgeks paralleelseelt maapinnaga (29/a).

Liugur kulunud (30)

Kui liugurite lihvmisserv (30/1) on libi lihvitud, poorale seda teise poole kasutamiseks 180^ .

1. Keerake mutrid (30/2) koos alusseibidega lahti.
2. Eemaldage metallplaat (30/3).
3. Pöörake liugurit 180^(30 / a)
4. Asetage peale alusseibid ja keerake mutrid kinni.

Markus: Jälgige, et kinnituskruvid (30/4) ei läheks vahetusse, sest need on eri pikkusega.

6.6 Kontrollige seadme.nihkepolte (31,48)

TAHELEPANU! Seadme kahjustuste oht.

Külmunud seadme käik vöib kilrihma kahjustada.

Kontrollige enne mootori käivitamist, kaseadme käik on kulmunud.
Seadme käigu sulatamiseks asetage seade öigesse kohta.

1. Enne iga käivitust kontrollige, kas.nihkepoldid (31/1,48/2) on terved.

Vahetage lagunenuh.nihepoldid originalvaruosade vastu (vt Peatukk 9.4 "Nihkepoltide asendamine (31, 48), lehekulg 275). Kui kasutate selleks mitte lubatud asendusosasid, voite seadet tosi-selt kahjustada!
Kaks asendusnihkepolti (01/8) asuvad juhtpaneelil.

1. Kontrollige seadme koiki juhtelemente, turvaseadmeid, mutreid, kruvisid ja polte, et need oleks koik olemas, kindlalt kinnitatud ja terved.

6.7 Mootori käivitamine (32-37)

Valgustus lulitub mootori käivitamisel automaat-selt sisse ja kustub mootori seiskumisel.

OHT! Eluoht murgistuse tottu. Mootori heitgaasid sisalavad susinikmonoksiidi, mis voib inimese tappa mone minutiga.

Arge kunagi kaitage mootorit suletud ruumides, vaid ainult vabas ohus.
Arge hingake mootori heitgaase sisse.
Kui teil tekib kasutamise ajal halb enesetunne,peapooritus voi norkus,lulitage mootor valja.Poorduge kohe arsti poole.

TAHELEPANU! Seadme kahjustuste oht.
Külmunud seadme käik vöib kilrihma kahjustada.

Kontrollige enne mootori käivitamist, kaseadme käik on kulmunud.
Seadme käigu sulatamiseks asetage seade öigesse kohta.

Käivitusprotsess (32 - 34)

1. Kontrollige öli- ja kutuse taset.
2. Avage kutusekraan (32/1, 32/a).
3. Kontrollige, kas soidu- ja tiguajam on lahutud. Siduri molemad hoovad peavad olemavertikaalselt.
4. Seadke ohuklapp (32/2) asendisse CLOSE (SULETUD) (32/b).
5. Vajutage suttelaengu nuppu (33/1) kolm korda umbes 2 sekundiliste intervallidgea. Temperatuuril alla 10^ vajutage suttelaengu nuppu 5 korda.
6. Seadke gaasihoob (34/1) asendisse KIIRE (34/2, janes) (34/a).
7. Sisestage mootorivoti (35/1) (35/a).

Mootori käivitamine (36)

1. Tömmake käivitustrossi (36/1) veidi (36/a), kuni tunnette vastupanu, seejärel tömmake tross kiiresti valja ja laske seejärel aeglaselt tagasi kerida.

230 V käivitusprotsess (37)

1. (37/a)

6.8 Mootori seiskamine (38, 39)

HOIATUS! Pöörlevad seadmeosad on ohtlikud! Kate asetamine pöörlevatesse osadesse tekitab raskeid kehavigastusi!

• Arge kunagi kūunitage end pōrleva kruvi-konveieri suunas!

• Seadke gaasihoob (38/1) asendisse AEGLANE (38/2, kilpkonn) (38/a).

• Külmumise vältimiseks laske kruvikonveieril ja viskerattal edasi toötada, kuni need on suurimal voimalikul märal lumevabad. Kiilrihmad voivad juba käivitamisel kahjustunud olla.
• Eemaldage mootorivoti (39/1, 39/a).
• Mootori vãjlulitamine.
  5.Keerake kutusekraan (39/2) asendisse OFF (SULETUD) (39/b).

7 KASUTAMINE

7.1 Koristusreziimi käivitamine (40 - 42)

HOIATUS! Pöörlevad seadmeosad on ohtlikud! Kate asetamine pöörlevatesse osadesse tekitab raskeid kehavigastusi!

Arge kunagi kunitage end pörleva kruvikonveieri suunas!

• Arge suunake valjaviskekanalit inimeste, loomade, akende, autode ega uste poole.

• Tehke kasutuselevott.

• Kontrollige lumevaljaviske asendit ja seadistage valjaviske suund kasivandaga (40/1).
• Valjalaskaeva korguse (40/2) reguleerimine.
• Käivitage mootor (vt Peatukk 6.7 "Mootori käivitamine (32-37)", lehekülg 272).
• Lulitage ajam sisse (41/3):

1-6 on edasikäigud, kusjuures 1 on koige aeglasem ja 6 koige kiirem.
R1 ja R2 on tagasikäigud, kusjuures R1 on koige aeglasem ja R2 on koige kiirem.

1. Sidurihoob (41/4) ajamile (41/a) vajutami-seks.
2. Vajutage soiduulekande jaoks (42/5) sidurikangi (42/a).

7.2 Koristusreziimi seiskamine (43)

1. Laske tigu- ja soiduajami sidurihoob (43/1) lahti, st vabastage sidur (43/a).

Külmumise vältimiseks laske kruvikonveieril ja viskerattal edasi toötada, kuni need on suures osas lumevabad. Külmunud kruvikonveier kahjustab kilrihma.

Lumefrees jaab seisma, kruvikonveier ja viskerasatas peatuvad.

7.3 Soidukikäigu vahetamine (42 - 44)

TÄHELEPANU! Seadme kahjustumise oht.

Kui sidurit enne käiguvahetust mitte vabastada, saab ülekanne kahjustada.

Vabastage kõigepealt sidur ja vahetage seejärel käik.

1. Laske soiduajami sidurihoob (43/1) lahti, st vabastage sidur (43/a).
   Markus: Kruvikonveier kiilub kinni, kui see seisatakse marja ja raske lumega ning kavitatakse seejarel uuesti. Arge laske tiguajami sidurihooba lahti!
2. Vahetage käigukangiga (44/1) käik.
3. Vajutage soiduulekande jaoks (42/5) sidurikangi (42/a).

7.4 760.4 TE LED-i tooreziimi valimine

Törežiimihoovaga (02/23) saab lumefreesi raskuse muutmisega reguleerida kruvikonveieri, puhasplaadi ja kaitsekatte korgust.

"Transport": raskus on lumefreesi tagumises piirkonnas, et kruvikonveier ja kaitsekate oleksid maapinnast eemal ja lumefreesi saaks kergelt likata.
"Normal": lumefreeesi horisontaalasend tavaréžiimiks.
"Packed Snow": tiheda lume korral saab selle seadistusega via raskuse lumefreesi eesmisse piirkonda.

7.5 Lumefreesi 760.4 TE LED-i juhtimine (45)

1. Lumefreesi pööramine vasakule: tommake vasakut kallutushooba (45/1) (45/a).
2. Lumefreesi pooramine paremale: tommake paremat kallutushooba (45/2) (45/b).

7.6 Eemaldage lumevaljaviskes tekkinud ummistused (43, 46)

H MÄRKUS Marjast ja tugevast lumest tekkinud ummistuste vältimiseks laske kruvikonveieril alati tootada.

Kui lund enam oigesti seadmest valja ei paisku, voivad pohjuseks olla lume ja jaa ladestumised kruvikonveieritel ja valjaviskekanalis.

1. Laske tigu- ja soiduajami sidurihoob (43/1) lahti, st vabastage sidur (43/a).
2. Lülitage mootor valja (vt Peatukk 6.8 "Mootori seiskamine (38, 39)," lehekulg 273).
3. Eemaldage lumi valjaviskekanalist ja kruvikonveierilt ettevaatlikult puhastustooeriista (46/1) abil.

HOIATUS! Vigastusoht remonditööde tegemisel. Mitteasjakohased remonditööd voivad kaasa tuua raskeid vigastusi ja seadme kahjustusii.
Remonditoid voivad teha ainult teeninduspunktid ja volitatud erialaettevotted!

Spetsialistipoolne kontrollimine on alati vajalik järgmistes olukordades:

Olete takistuse otsa sooitnud.
Mootori kohesel seiskumisel.
Kahjustatud kruvikonveier voi viskeratas.

9 HOOLDUS

Kandke hooldus- ja puhastustöde ajal alati kaitsekindaid!
Lulitage mootor valja ja veenduge, et mootor on seiskunud!
Tömmake Süütekünlapistikut!
Puhastage seadet iga kord pärast kasutamist. Eemaldage soola jägid.
- Arge pritsige seadet veega. Sisse päasev ve-si vöib pöhjustada Häireid (suütesüsteem, karburaator).
Rikkis summuti tuleb alati välja vahetada.
Järgige hoolduskava.
Järgige mootori juhised.

9.1 Hooldusplaan

Enne iga kasutamist

Kontrollige olilitaset (vt mootori juhendid).
Kontrollige.nihkepolte.
Kontrollige, ega seadmel ei ole kahjustusi.
Kontrollige, kas kruvikonveier on kulmunud.

Pärast esimest 5 toötunda

Mootorioli vahetamine (vt mootorijuhendit).

Iga 8 toötunni järel

Puidupuuri märimine.

Iga 3 kuu tagant

Rehvirohu kontrollimine.
Ölitage lumevaljaviske rongas pihustusoliga.

Kord aastas

Asendage sutekunal (vt mootori juhised).
Puidupuuri olitamine.
Mootorioli vahetamine.

9.2 Puidupuuri olitamine (47)

Vajutage märdepustoliga u 2-3 lööki universalset märet märdeniplisse (47/1).

9.3 Sōidu- ja tiguajami hooldus (09)

HOIATUS! Hooldustöde tegemise ajal on vigastusoht. Ebaöige hooldus voib pöhjustada tõsiseid vigastusi ja seadet kahjustada.

Reguleerige käivitustrossi vaid valjalulitatud mootoriga.
Seisake mootor, kui sōidu-/tiguajamit ei saa valja lūlitada.
- Arge proovige seda ise parandada vaid poorduge spetsialisti poole.

Märkus Niiskus vibukaablis voi rooste voikulmumiseni viia. Kahjustunud vibukaabel tuleb valja vahetada.

Käivutustrossi seadistamine

Kui tootava mootoriga ei saa enam soidu-/tigu-ajamit sisse lulitada, tuleb vastavat kaivitustrossi reguleerida.

1. Keerake kinnituskruvi (09/2) lahti.
2. Vibukaabli reguleeritav osa (09/1) pooratakse noole suunas (09/a), kuni vibukaabel ei ole enam vajunud (kergelt kaardus). Kaabli keeramise ajal kinnitage see, et see ei oleks vaandunud.

3. Pingutage sukustusmutter (09/2) (09/b).

4. Seadistuse kontrollimiseks käivitage mootor ja lülitage sōidu-/tiguajam sisse.

5. Kui sōidu-/tiguajamit ei saa endiselt ohutult sisse ja välja lūlitada, viige seade spetsialisti juurde.

9.4 Nihkepoltide asendamine (31, 48)

Operatori ja seadme turvalisuse huvides voivad nihkepoldid (31/1) pārast kruvikonveieri blookeeri-mist rebeneda.

MÄRKUS Vahetage lagunenud nihilkepoldid originaalvaruosade vastu. Kui kasutate selleks mitte lubatud asendusosasid, voite seadet tosiselt kahjustada!

1. Lülitage seade valja ja tommake sutekuünla pistik valja.
2. Eemaldage vedrupistik (48/1) (48/a).
3. Tömmake kahjustunud nihkepoldid (48/2)
   valja (48/b).
4. Kontrollige völli kahjustusi.
5. Asetage kohale uus.nihkepolt ja kindlustage see vedrupistikuga.

9.5 Kruvikonveieri korguse tappisreguleerimine [ainult 760.4 TE LED] (49)

Kruvi (49/1) reguleerimisega saab teha tappisreguleerimise kruvikonveieri ja saha tostmiseks voi langetamiseks.

Törežiimihoovaga (02/15) reguleeritakse kruvi:

Pildil (49) on naha kruvi asend režimis „Packed Snow" (Tihe lumi). Tõstke lumefreesi selles asendis kergelt.
■ Asendis „Transport“ telg fikseeritakse.
Kasutamiseks tuleb tooreziiimihoob viia asendisse „Normal" (Tavaline).

9.6 Ketipinge reguleerimine [ainult 760.4 TE LED] (50)

Kettide pinget saab reguleerida nutrite (50/1)
pingutamisega konksul (50/2). Igat roomikut saab reguleerida.

10 ABI TÖRGETE KORRAL

Kandke hooldus- ja puhastustöde ajal alati kaitsekindaid!
Lulitage mootor valja ja veenduge, et mootor on seiskunud!
Tömmake Süütekünlaptistikut!

MÄRKUS Törgete korral, mida selles tabelis pole kirjeldatud voi mida te ei suuda ise kōrvalda da, poörduge meie volitatud klienditeeninduse poole.

Törge Körvaldamine
Mootor ei tööta. Lisage bensiini.
	Seadke SUVETULiti asendis-se Start.
	Lülitage öhuklapp sisse ja töötage SUVETALAenguga.
	SUVTEKÜUNla hooldamine.
Mootori vöimsus väheneb.	Puhastage ∀ljaviskekanal/korpus.
	Eemaldage lumi ja jää kru-vikonveierilt ja viskamisrat-talt.
	TÖKKIRuse ∀hendamine.
Söiduajam ei tööta aktiveeri-tud sidurihoova-ga.	Vibukaabli uesti reguleeri-mine.
	Otsige klienditeeninduse töökoda.
Söiduajamit ei saa enam peata-da (ei vabane enam).	Lülitage mootor ∀lja.Ärge proovige paran-dada!Otsige klienditeeninduse töökoda.
Kruvikonveier ei pöördu siduri-hoova vajutami-sel.	Vahetage pragunenud.nih-epoldid originaalvaruosa-de vastu.
	Vibukaabli uesti reguleeri-mine.

Törge Körvaldamine
	Otsige klienditeeninduse toökoda.
Kruvikonveierit ei saa enam pea-tada (ei lahku enam).	Lülitage mootor välja. Ärge proovige paran-dada! Otsige klienditeenindu-se toökoda.
Seade vibreerib ebatavaliselt tu-gevasti.	Kontrollige kruvikonveier ja viskeratas uuesti üle.
Seade tõmbub ühele küljele.	Rehvirõhu kontrollime, kohandamine.
	Kontrollige, reguleerige või vahetage liugurid välja.

Varuosad

Vt www.al-ko.com

11 HOIUSTAMINE

HOIATUS! Tule- ja plahvatusoht. Bensii-niaurud on korgel temperatuuril suttivad.

Seadet ei tohi hoida lahtise leegi ja kuumusallikate laheduses.

Pärast iga kasutamist tuleb seade hoolikalt pu-hastada ning paigaldada koik kaitsekatted tagasi (kui neid on). Hoidke seadet kuivas, lukustatasas ja lastele kattesaamatus kohas.

Pikema seadme hoiustamise korral, nt talvel on vajalik jargmised toed ara teha seadme kahjustumise valtimiseks:

Tuhjendage karburaator:

Mootori käivitamine.
Sulgege kutusekraan.
Oodake, kuni mootor valja sureb.

Laske mootoril maha jahtuda.
Hoidke seadet kuivas kohas, kus lapsed ja korvalised isikud sellele ligi ei pääse.
Bensiinimahuti tuhjendamine voi taielik tankime.
Eemaldage mootorivoti.
Tömmake Süutekuünla pistik lahti.

12 JÄATMEKÄITLUS

Bensiini ja mootorioli ei tohi visata olmejätmete hulka ega kanalisatsiooni, vaid tuleb sorterida voi eraldi koguda!

Enne seadme korvaldamist tuleb kutusepaak ja mootori olimahuti tuhjendada!
Pakend, seade ja tarvikud on valmistatud taaskasutatavatest materjalidest ning need

14 TEAVE VASTAVUSDEKLARATSIOONI KOHTA

Kinnitame käesolevaga, et see toode tāidab turul levitatabal kujul ühtlustatud ELi direktiviide, ELi

tuleb vastavalt sellele suunata jaatmekaitlusesse.

13 KLIENDITEENINDUS/TEENINDUS

Garantiid, remonti ja varuosi puudutavates kusimustes poorduge lahimasse AL-KO teenindusse. Nendekontaktandmed leiate internetist Aadressile: www.alko-garden.com/service-contacts Lisateavet varuosade kohta leiate Aadressilt: www.alko-garden.com/spareparts

ohutusstandardite ja tootepohiste standardite noudeid. Vastavusdeklaratsioon kasutusjuhendi osa ja on masinaga kaasas.

15 GARANTII

Vöimalikud materjali- ja tootmisvead körvaldame seaduses ettenähtud garantiiaja jooksul omä aranagemisel kas remondi teel voi asendame uue tootega. Garantiiaeg oleneb seadme ostukoha riigi seadustest.

Meie garantii kehtib vaid alljärgnevate tingimuste tätmisel:

kasutusjuhendi jargimine;
asjatundlik käsitsemine;
originalvaruosade kasutamine.

Garantii kaotab kehtivuse alljargnevatel juhtudel:

omavolilised remondikatsed;
omavoline tehniline muutmine;
mitteotstarbekohane kasutamine.

Garantii ei holma:

Ioomulikust kulumisest tulenevaid varvikahjustusi,
■ kuluvaid osi, mis on varuosade kaardil tāhistatud [xxxxx (x)] raamiga
sisepolemismootoreid (neile kehtivad vastava mootoritootja garantiitingimused).

Garantiaeg algab ostu sooritamisega esimese loppkasutaja poolt. Märava tahtsusega on ostutseki kuupaev. Pörduge selle garantiideklaratsiooni ja ostutsekiga edasimujuva voi lahima volitatud klienditeeninduse poole. See vastavusdeklaratsioon ei puuduta ostja poolt mujuva vastu esitatavaid seadusega ettenahtud kvaliteedikaebusi.

ORIGINALIOS NAUDOJIMO INSTRUKCIJOS VERTIMAS

Turinys

1 Apie sia naudojimo instrukcija 279
