SnowLine 760.4 TE LED - Snežni pihalnik AL-KO - Brezplačna navodila za uporabo

Vrsta izdelka	Snežni puhalnik (snežna freza)
Znamka	AL-KO
Model	SnowLine 760.4 TE LED
Uporaba	Odstranjevanje mokrega in prahatega snega na poteh in utrjenih površinah (domača uporaba)
Napajanje	Bencin
Pogonski sistem	Gosenice (model TE)
Hitrosti	6 hitrosti naprej, 2 hitrosti nazaj
Osvetlitev	Vgrajena LED, samodejni vklop ob zagonu
Grelni ročaji	Da, s stikalom
Zagon	Ročno (vlečna vrv) in električno 230 V
Smer izmeta	Nastavljiva z ročico
Višina izmeta	Nastavljiva z vzvodom
Višina odstranjevanja	Nastavljiva s ploščicami (graduacije)
Načini delovanja	Transport, Normalno, Zbit sneg (samo 760.4 TE LED)
Varnostne naprave	Sklopne ročice (2), strižni vijaki, zaščitni ščit, varnostne nalepke
Vzdrževanje	Mazanje polža, menjava olja, preverjanje svečk, čiščenje po uporabi
Čiščenje	Ne usmerjajte vode; uporabite priloženo orodje za čiščenje izmetnega kanala
Rezervni deli	Strižni vijaki, Bowden kabli, svečke, motorno olje
Poprodajne storitve	AL-KO – www.alko-garden.com
Garancija	Zakonita garancija proti proizvodnim napakam; glejte navodila
Vsebina dobave	Snežna freza, spodnji in zgornji krmilni drog, nadzorna plošča, izmetni kanal, orodje za čiščenje, ključi, rezervni vijaki, navodila

Pogosto zastavljena vprašanja - SnowLine 760.4 TE LED AL-KO

Kako zagnati motor SnowLine 760.4 TE LED?

Prepričajte se, da sta rezervoar za bencin in olje polna. Odprite ventil za gorivo, nastavite zračno loputo na CLOSE, pritisnite 3–5 krat na sesalni gumb, nastavite ročico za plin na hitro (zajec), vstavite vžigalni ključ, nato potegnite zaganjalno vrv (ročno) ali uporabite električni zaganjalnik 230 V. Polž ne sme biti zamrznjen.

Kako nastaviti višino odstranjevanja?

Ugasnite motor in počakajte, da se popolnoma ustavi. Popustite pritrdilne vijake drsnih ploščic na ščitu, premaknite ploščice navzgor ali navzdol, da dobite želeno višino, nato pa jih ponovno privijte. Prepričajte se, da sta obe ploščici na isti višini za vzporedno odstranjevanje s tlemi.

Kako preprečiti zamrznitev polža po uporabi?

Po vsaki uporabi pustite polž in izmetno kolo nekaj minut delovati, da odstranita preostali sneg. Pred zagonom preverite, ali polž ni zamrznjen; če je, napravo postavite na primerno mesto, da se odtali.

Kaj storiti v primeru zamašitve izmetnega kanala?

Spustite sklopne ročice, ugasnite motor in odstranite vžigalni ključ. S priloženim orodjem za čiščenje odstranite zagozden sneg. Nikoli ne vtikajte rok v izmetni kanal. Če zamašitev ne mine, se obrnite na specializirano delavnico.

Kako preklopiti hitrost?

Spustite sklopno ročico pogonskega sistema (odklopite), nato premaknite ročico prestav na želeno mesto (1–6 za naprej, R1–R2 za nazaj). Nato ponovno vklopite sklopko. Ne preklapljajte brez odklopa, da ne poškodujete menjalnika.

Kako vzdrževati Bowden kable?

Redno preverjajte napetost kablov. Za nastavitev popustite protimatico in zavrtite nastavitveni element, dokler kabel ni rahlo napet in ne visi. Ponovno privijte protimatico. V primeru vlage ali korozije zamenjajte kabel. Nastavitev opravite pri ugasnjenem motorju.

Katero motorno olje uporabiti?

Preverite navodila za uporabo motorja, ki so priložena napravi. Običajno je priporočljivo kakovostno 4-taktno olje (SAE 30 ali 10W-30). Pred vsako uporabo preverite nivo in olje zamenjajte po prvih 5 urah delovanja, nato pa v skladu z načrtom vzdrževanja.

Kako zamenjati strižne vijake?

Ugasnite motor in odstranite svečki konektor. Odstranite vzmetni zatič, izvlecite poškodovan vijak, preverite gred, nato vstavite originalni rezervni vijak AL-KO in ga pritrdite z zatičem. Vedno uporabljajte originalne dele, da ne poškodujete naprave.

Kako shraniti napravo po sezoni?

Izpraznite uplinjač tako, da zaženete motor z zaprtim ventilom in ga pustite teči, dokler ne ugasne. Pustite, da se ohladi. Popolnoma izpraznite rezervoar za bencin ali ga napolnite do roba, da preprečite kondenzacijo. Odstranite vžigalni ključ, odklopite svečki konektor. Očistite napravo in jo shranite na suhem, zaprtem mestu, izven dosega otrok.

Kako uporabljati način Zbit sneg na modelu 760.4 TE LED?

Nastavite ročico načina delovanja na Zbit sneg. Ta nastavitev spusti polž in ščit, da bolje odstrani zbitega snega. Za transport uporabite način Transport, za običajno uporabo pa način Normal. Natančno nastavitev višine lahko opravite z nastavitvenim vijakom (49).

NAVODILA ZA UPORABO SnowLine 760.4 TE LED AL-KO

2.5.1 Varnostne oznake 83
2.5.2 Oznake za upravljanje 84

2.6 Pregled izdelka 700.4 E LED (01) ....... 84
2.7 Pregled izdelka 760.4 TE LED (02) ... 85

3 Varnostni napotki 85

3.1 Varnostni napotki ISO 8437 Priloga A 86
3.2 Varnostni napotki glede upravljanja... 87
3.3 Ravnanje z bencinom in oljem 88

4Razpakiranje naprave (03). 88
5 Montaza 89

5.1 Montaža spodnjega nosilca (04, 05).. 89
5.2 Montaza upravljalne plošće (06) 89
5.3 Montaza in nastavitev bovdenskih
vlekov za vozni in polžasti pogon (07 - 12) 89

5.4 Nastavitev bovdenskega vleka (13)... 89
5.5 Preverjanje nastavitve bovdenskega vleka (14) 89
5.6 Montaža droga prestavne ročice (15, 16) 90
5.7 Montaža prilagodljive gredi za izmetavanje snega (17, 18). 90
5.8 Prikljucitev vtica za ogrevanje in osvetlitev (19) 90
5.9 Montaza izmeta za sneg (20 - 23) .... 90
5.10 Pritrditev bovdenskega vleka na izmetno loputo (24) 90
5.11 Vpenjanje bovdenskega vleka (25).... 90

6 Zagon 90

6.1 Delovno sredstvo 90
6.2 Točenje motornega olja (26) 91
6.3 Tocenje bencina (26) 91
6.4 Preverjanje tlaka v pnevmatikah [sa-mo 700.4 E LED] (27) 91
6.5 Nastavitev proste visine (28 - 30)...... 91
6.6 Preverjanje striznega sornika na napravi (31, 48) 91
6.7 Zagon motorja (32 - 37) 92
6.8 Zaustavitev motorja (38, 39) 92

7 Upravljanje 92

7.1 Zagon načina za Čišćenje (40 - 42) .... 92
7.2 Zaustavitev načina za Čišćenje (43) ... 93
7.3 Spremembaprestave za vozni pogon (42-44) 93
7.4 Izberite način delovanja pri 760.4 TE LED 93
7.5 Usmerjanje snežne freze 760.4 TE LED (45) 93
7.6 Odstranjevanje zamašitev v izmetu za sneg (43, 46) 93

8 Popravilo 93
9 Vzdrzevanje in nega 94

9.1 Načrt vzdvrževanja 94
9.2 Premazovanje transportnegapolza z mazivom (47) 94
9.3 Vzdrževanje vozega in polžastega pogona (09). 94
9.4 Menjava striznega sornika (31, 48) .... 94
9.5 Natančna nastavitev visine transportega polža [samo 760.4 TE LED] (49) 95
9.6 Natančna nastavitev napetosti verig [samo 760.4 TE LED] (50) 95

10 Pomoč pri motnjah. 95
11 Shranjevanje 95
12 Odstranjevanje 96
13 Servisna sluzba/servis. 96
14 Informacije o izjavi o skladnosti 96
15 Garancija 96

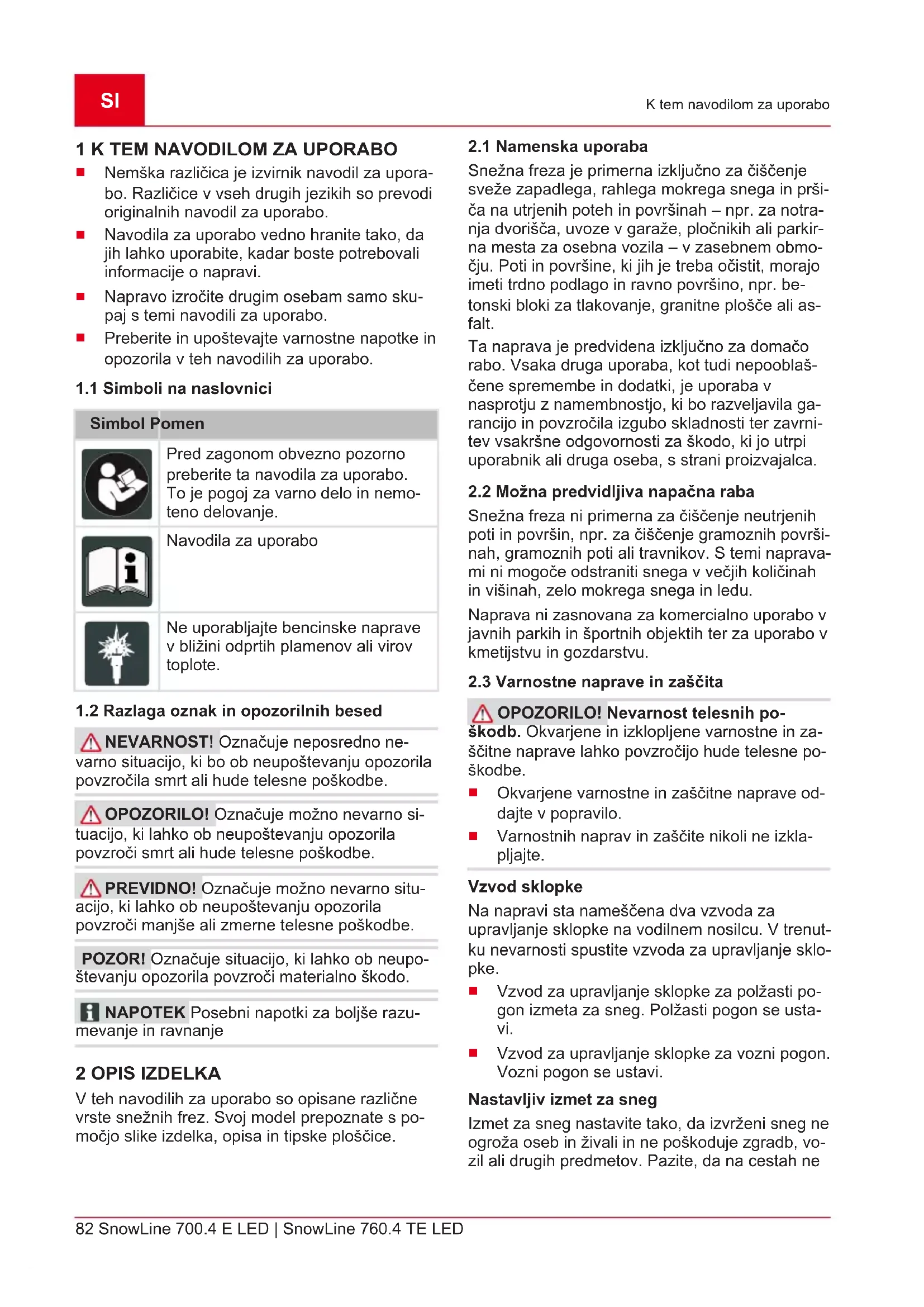

1 K TEM NAVODILOM ZA UPORABO

Nemška razlicica je izvirnik navodil za uporabo. Razlicice v vseh drugih gezikih so prevodi originalnih navodil za uporabo.
Navodila za uporabo vedno hranite tako, da jih lahko uporabite, kadar boste potrebovali informacije o napravi.
- Napravo izročite drugim osebam samo skupaj temi navodili za uporabo.
Preberite in upostevajte varnostne napotke in opozorila v teh navodilih za uporabo.

1.1 Simboli na naslovnici

Simbol Pomen

Pred zagonom obvezno pozorno preberite ta navodila za uporabo. To je pogoj za varno delo in nemtoeno delovanje.

Navodila za uporabo

Ne uporabljaje bencinske naprave v blizini odprtih plamenov ali virov toplote.

1.2 Razlaga oznak in opozorilnih besed

NEVARNOST! Oznacuje neposredno nevarno situacio, ki bo ob neupostevanju opozorila povzrociila smrt ali hude telesne poskodbe.

OPOZORILO! Oznacuje mozno nevarno situaciono, ki lahko ob neupostevanju opozorila povzroci smrt ali hude telesne poskodbe.

PREVIDNO! Oznacuje mozno nevarno situaciono, ki lahko ob neupostevanju opozorila povzroci manjse ali zmerne telesne poskodbe.

POZOR! Oznacuje situaciono, ki lahko ob neupostevanju opozorila povzroci materialno skodo.

NAPOTEK Posebni napotki za bolje razumevanje in ravnanje

2 OPIS IZDELKA

V teh navodilih za uporabo so opisane razliche vrste sneznih frez. Svoj model prepoznate s pomocjo slike izdelka, opisa in tipske plošice.

2.1 Namenska uporaba

Snežna freza je primerna izključno za Čišćenje sveže zapadlega, rahlega mokrega snega in pršica na utrjenih poteh in povrsinah - npr. za notranja dvorišca, uvoze v garaze, pločnikih ali parkirna mesta za osebna vozila - v zasebnem območju. Poti in povrsine, ki jih je treba očistit, morajo imeti trdno podlago in ravno povrsino, npr. betonski bloki za tlakovanje, granitne plošće ali as-falt.

Ta naprava je predvidena izključno za domačo rabo. Vsaka druga uporaba, kot tudi nepooblasčene spremembe in dodatki, je uporaba v nasprotju z namembnostjo, ki bo razveljavila garancijo in povzročila izgubo skladnosti ter zavrni-tev vsakrsne odgovornosti za škodo, ki jo utpri uporabnik ali druga oseba, s strani proizvajalca.

2.2 Można predvidljiva napačna raba

Snežna freza ni primerna za ciscenje neutrjenih poti in povrsin, npr. za ciscenje gramoznih povrsinah, gramoznih poti ali travnikov. S temi napravami ni mogoce odstraniti snega v vecjih kolicinah in visinah, zelo mokrega snega in ledu.

Naprava ni zasnovana za komercialno uporabo v javnih parkih in športnih objektih ter za uporabo v kmetijstvu in gozdarstvu.

2.3 Varnostne naprave in zaščita

OPOZORILO! Nevarnost telesnih poskodb. Okvarjene in izklopljene varnostne in zašcitne naprave lahko povzroćijo hude telesne poskodbe.

Okvarjene varnostne in zašcitne naprave od-dajte v popravilo.
Varnostnih naprav in zašcite nikoli ne izkla-pljajte.

Vzvod sklopke

Na napravi sta namešcena dva vzvoda za upravljanje sklopke na vodilnem nosilcu. V trenutku nevarnosti spustite vzvoda za upravljanje sklopke.

Vzvod za upravljanje sklope za polžasti pigeon izmeta za sneg. Polžasti pigeon se usta vi.
Vzvod za upravljanje sklopek za vozni pogon. Vozni pogon se ustavi.

Nastavljiv izmet za sneg

Izmet za snug nastavite tako, da izvrženi snug ne ogroza oseb in Živali in ne poskoduje zgradb, vozil ali drugih predmetov. Pazite, da na cestah ne

ovirate cestega prometa ali ogrozate udelezencev v prometu.

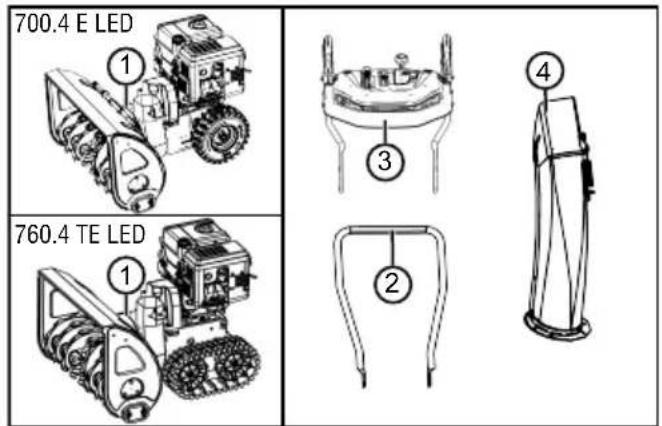

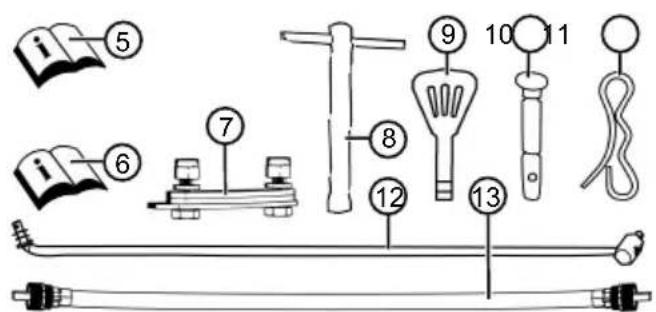

2.4 Obseg dobave

V obseg dobave so vključene tukaj navedene postavke. Preverite, ali so vsebovane vse postavke:

St. Sestavni del

1 Snežna freza
2 Spodnji nosilec
3 Upravljalna plošca z zgornjim nosilcem
4 Izmet snega
5 Navodila za uporabo snežne freze
6 Navodila za uporabo motorja
7 Pritrdilni komplet za izmet snega (3x)
8 Ključ za vžigalno svečko
9 Kluč za motor (2x)
10 Nadomestni strižni sornik (6x)
11 Vzmetni vtic (6x)
12 Drog za prestavno ročico
13 Prilagodljiva gred za izmetavanje snega

2.5 Simboli na napravi

2.5.1 Varnostne oznake

Simbol Pomen

Pozor!

Pri ravnaju bodite posebej prevalni!

Pred zagonom preberite navodila za uporabo!

Ne priblizujte območju izmeta. Ne-
varnost izmeta snega.

Nosite zašcito za oči in glusnik!

Ne segajte v vrtljive delie. Nevarnost uvleka!

Pred vzdrrzevanjem in popravili izvlecite vtic vizigalne svecke.

Poskrbite, da v območju nevarnosti ne bo drugih oseb!

Vrtljivi deli v območju izmeta! Nevarnost uvleka!

2.5.2 Oznake za upravljanje

Simbol Pomen
Dušilka CLOSE / OPEN (ZA- PRTO/ODPRTO)
Plin Počasi/hitro	STOP
Kljuc za motor Vklop/izklop	STOP
Pipa za gorivo OFF (zaptro) ON (odprto)	OFF ON
Gumb za polnjenje	DA
Polžasti pogon Zagon/zaustavitev
	STOP
Vozni pogon Zagon/zaustavitev
	STOP

Simbol Pomen
Snežno frezo usmerite v levo/desno
Izmet za sneg porav-najte z ročico
Nastavite višino izme-ta za sneg z ročico

2.6 Pregled izdelka 700.4 E LED (01)

Št. Sestavni del

1 Ogrevalne ročice

2 Vzvod za upravljanje sklopke za polžasti pogon

3 Vzvod za upravljanje sklopke za vozni pogon

4 Ročica za nastavitev smeri izmeta

5 Ročaj za nastavitev višine izmeta

6 Prestavna ročica, 6 prestav za vožnjo naprej in 2 prestavi za vžvratno vožnjo

7 Stikalo za ogrevanje ročice

8 Nadomestni strižni sornik (2x)

9 Osvetlitev

10 Pokrov rezervaorja

11 Pokrov za polnjenje olja

12 Deflektor na izmetu za sneg za nastavi-tev višine izmeta

St. Sestavni del

13 Izmet za sneg z zašcitopred poseganjem
14 Plošča
15 Cistilno orodje (pritrjeno na plosci)
16 Izmetno kolesce
17 Transportni polž
18 Cistilna plošča
19 Po višini nastavljiva drsna tirnica
20 Vtic vizigalne svecke

2.7 Pregled izdelka 760.4 TE LED (02)

St. Sestavni del

1 Ogrevalne ročice
2 Vzvod za upravljanje sklopke za polžasti pogon
3 Vzvod za upravljanje sklopke za vozni pogon
4 Ročica za nastavitev smeri izmeta
5 Ročaj za nastavitev visine izmeta
6 Prestavna ročica,
6 prestav za vožnjo naprej in 2 prestavi za vžvratno vožnjo
7 Stikalo za ogrevanje ročice
8 Nadomestni strižni somnik (2x)
9 Za krmiljenje gosenice nagibno rocico pomaknite v levo in desno
10 Osvetlitev
11 Pokrov rezervaarja
12 Pokrov za polnjenje olja
13 Deflektor na izmetu za sneg za nastavi-tev višine izmeta
14 Izmet za sneg z zaščito pred poseganjem
15 Ročica za izbiro načina:

"Transport"
"Normal" (normalno)
"Packed Snow" (gost sneg)

16 Plošča

St. Sestavni del

17 Cistilno orodje (pritrjeno na plošči)
18 Izmetno kolesce
19 Transportni polž
20 Cistilna plošča
21 Po višini nastavljiva drsna tirnica
22 Vtic vzigalne svecke

3 VARNOSTNI NAPOTKI

NEVARNOST! Smrtna nevarnost in nevarnost Hudih telesnih poskodb! Nepoznavanje varnostnih napotkov in navodil za upravljanje lahko povzroci zelo hude telesne poskodbe in posledicno smrt.

Pred uporabo naprave upoštevajte varnostne napotke in navodila za upravljanje v teh navodilih za uporabo ter navodila za uporabo, na katera se sklicujejo.
Shranite vse priložene dokunte za prihodnjo rabo.

OPOZORILO! Nevarnost požara in eksplozije. Zaradi iztekajocega goriva se tvori eksplozivna mešanica bencina in zraka. Pri nepravilnem ravnanju z gorivom lahko pride do vzbuha, eksplozije in požara, posledicno pa do Hudih telesnih poskodb in tudi smrti.

Nikoli ne skladisčite motorja v blizini odprith plamenov ali virov toplate.
Motorja nikoli ne zaganajte v vnetljivem okolju.

OPOZORILO! Nevarnost poskodb zaradi pomanjkljive naprave. Uporaba pomanjklivo montirane naprave lahko povzroci hude telesne poskodbe in poskodbe naprave.

• Napravo uporabljajte samo, ce ni okvarjena ali poskodovana in nobeni deli ne manjkajo oziroma niso zrahljani.
  OPOZORILO! Nevarnost zaradi vrtecih se delov! Seganje v vrtece se dele naprave lahko povzroci hude telesne poskodbe!
  Nikoli ne posegajte v vrtljivi transportni polž!

OPOZORILO! Nevarnost telesnih poškodb. Okvarjene in izklopljene varnostne in zašcitne naprave lahko povzročijo hude telesne poškodbe.

• Okvarjene varnostne in zašcitne naprave odadjte v popravilo.
  Varnostnih naprav in zašcite nikoli ne izkla-pljajte.

3.1 Varnostni napotki ISO 8437 Priloga A

Predznanja

1. Pozorno preberite navodila za uporabo in vzdrrzevanje. Podrobno se seesnanite z vsemi krnilnimi elementi in pravilno uporabo naprave. Naučite se, da lahko napravo hitro zaustavite in krmilne elemente izklopite.
2. Otrokom nikakor ne dovolite upravljati napravo.V nobenih okolišcinah ne dovolite, da napravo upravlajo osebe, ki niso bile pravilno poucene.
3. Poskrbite, da v področju uporabe ni oseb, zlasti其中之一 domacih Živali.
4. Bodite previdni predvsem pri upravljanju v vzvratni prestavi, da preprecite zdrs ali prevr nitev.

Priprava

1. Temeljito preglejte območje, v katerem raj bi se naprava uporabljala, in odstranite vse za-gozde za vrata, sani, deske,Žice in druge tujke.
2. Popolnama izklopite sklopko in pretaknite v prosti tek, preden zazenete motor.
3. Naprave ne uporabljaje brez ustrezne zimske obleke. Nosite cevlje, ki omogocajo varnost na drsecih tleh.
4. Previdno pri ravnaju z bencinom; je lahko vnetljiv.

Uporabljajteprimerenkanisterza bencin.
Nikoli ne tocite goriva, ko motor deluje ali ko je vroč.
- Rezervoor bencina vredno polnite zelo previ-dno na prostem. Rezervoorja bencina nikoli ne polnite v zaprtih prostorih.
Cvrsto zapritePokrovrezervojarinodstraniterazliti bencin.

1. Za vse naprave z elektricnim pigeonom ali elektricnim vžigom je treba uporabljati ozeumljeno vtčnico z zašcitnim kontaktom.

2. Ustrezno nastavite visine ohišja zbiralnika, ko cistite gramozne ali prodnate povrsine.

3. Nikoli ne poskušajte, da nastavitve spremenite pri delućem motorju (razen vprimerih, v katerih to priporoča izključno proizvajalec).

4. Pustite, da se motor in stroj ohladita na zunanje temperature, preden začnete s cisćenjem snega.
5. Pogoj vseh stroje z motornim pogonom ima lahko za posledico, da tujki priletijo v oci. Za-to med upravljanjem, nastavitvjo ali popravilom vedno nosite zašcitna očala ali zašcito za oci.
6. Uporabljaje zašćito za sluh, da preprećite okvaro sluha.

Upravljanje

1. Rok in nog ne priblizujte v blizino ali pod gib-ljive dele. Nikoli se ne priblizujte izmetu za sneg.
2. Ravnajte izredno previdno, ce napravo uporabljate na prodnatih uvozih, poteh ali cestah ali ce take preckate. Nenehno pazite na skrite ovire ali morebiten promet.
3. Če naletite na tujek, izklopite motor, odstrani-te kabel vžigalne svečke, temeljito preglejte snežno frezo glede morebitne škode in jih popravite pred ponovnim zagonom in ponov- no uporabo snežne freze.
4. Če naprava nenavadno vibrira, izklopite motor in nemudoma poščite vzrok. Vibracije so načeloma znaki za to, da obstaja težava.
5. Motor vedno izklopite, ce prekinete upravljanje, preden cistite ohisje zbiralnika/pogonske-ga kolesa ali progo izmeta in ce izvedete popravila, nastavitve ali preglede.
6. Ko izvajate cisicenja, popravila ali preglede, se pred tem prepričajte, da zbiralnik/pogonsko kolo in vsi glibjivi deli mirujujo. Izvleci te kabel vžigalne svečke in kabla ne priblžujte vžigalni svečki, da preprečite nenamerne vžige. Pri elektromotorjih je treba izvleči elektrčni vtč.
7. Motorja ne uporablajte v zaprtih prostorih, razen pri zagonu ali za premik snezne freze v zgradbo ali iz nje. Pri tem odprite vrata na prosto; izpušni plini so nevarni.
8. Ne Čistite na pobocjih. Bodite izredno previdni, ko delate na strem terenu. Ne poskusajte Čistiti strmih pobocij.

9. Snežne freze nikoli ne uporabljaje brez ustreznih zašcitnih pločevin, zašcitnih plošč ali drugih zašcitnih priprav.

10. Snežne freze nikoli ne uporabljajte v blizini steklenih obrob, avtomobilov, svetlobnih jaskov, strmega terena, itd., ne da bi pravilno nastavili priprave za izmet snega. Otrokom in domacimŽivalim preprecite dostop.

11. Ne preobremenite stroja s prehitrim ciscenjem snega.
12. Stroja na drsecih povrsinah nikoli ne uporabljajte pri visoki transportni hitrosti. Bodite previdni pri vzvratni voznji.
13. Izmeta nikoli ne usmerjajte na osebe, ki stojijo v blizini, in ne dovolite, da bi nefdo stopil pred napravo.
14. Prekinite napajanze energijo za zbiralnik/posgonsko kolo, ko sneznfo frezo prevazte ali je ne uporabljate.
15. Uporabljajte samo dele dodatkov in cribora, ki jih je priporocil proizvajalec, kot so npr. utezi za uravnovesanje koles, protiutezi, ohišje itd.
16. Snežne freze nikoli ne uporabljajte pri slabi vidljivosti ali osvetlitvi. Vedno poskrbite za varno stojisce in dobro držite ročice. Upravljajte samo pri hoji, nikoli ne tecite.

Vzdrževanje in skladiščenje

OPOZORILO! Hude poskodbe rok pri ciscenju zamašenega izmetalnega kanala! Ce se dotaknete vrtečega kolesa z lopaticami v izmetalnem kanalu, to vodi do Hudih poskodb rok To so najpogostejiše poskodbe pri snežnih frezah. Za ciscenje izmetalnega kanala:

Izklopite kontakt snežne freze!
Počakajte pribl. 10 s, da se kolo z lopaticami ustavi.
Za ciscenje izmetalnega kanala vedno uporabljajte ustrezno orodje.
Za cischenje izmetalnega kanala nikoli ne uporabljajte rok!

1. Redno preverjaje, da so zašcitne naprave, vijaki nožev, pritrdilni vijaki motorja itd. Čvrsto priviti in takozagotovite varno uporabo naprave.
2. Stroja nikoli ne skladišcite v zgradbi, v kateri so viri vžiga, kot so grelniki vode, elektrčni grelni ventilatoriji, susilniki perila itd., dokler je v rezervaorju še bencin. Najprej počakajte, da se motor ohladi, preden napravo shranite v zaprt prostor.

3. Vedno upostevaljte natanche napotke v navodilih za uporabo, ce je treba snezno frezoskladišciti za dalj Časa.

4. Pustite se varnostne nalepke in opozorilne nalepke za upravljanje na napravi ali jih po potrebi zamenjajte.

5. Stroj po končanem cisćenju snega pustite delovati nekaj minut, da preprećite zamrznitev zbiralnika/pogonskega kolesa.

3.2 Varnostni napokit glede upravljanja

• Napravo uporabljaje samo za dela, za katera je predvidena. Neustrezna uporaba lahko povzroci telesne poskodbe in gmotno škodo.
• Naprave nikoli ne uporabljajte z obrabljenimi ali okvarjenimi deli. Okvarjene dele vedno nadomestite z originalnimi nadomestnimi deli proizvajalca. Ce napravo uporabljate z obrabljenimi ali okvarjenimi deli, zoper proizvajalca ni mogoce uveljavljati nobenih garancijskih zahtevkov.
  V naslednjih primerih izklopite motor, počakajte, da se naprava popolnama ustavi in izvlecite vtic vžigalne svečke:

preden zapustite napravo,
pri cistilnih in vzdrrzevalnih delih,
pri vseh nastavitvenih delih,
ko pride do motenj,
pred sprostitvijo blokad,
pred odstranjevanjem zamašitev,
ob stiku tujki.
- Ce pride do motenj in nenavadnih vibracij na napravi.

• Naprave ne smete uporabljati,Če ste pod vplivom alkohola, drog ali zdravil.
  Da preprecite poskodbe na glavi in okoncinah ter poskodbe sluha, je treba nositi predpisana oblačila in zašcitno opremo.
  Oblacila morajo biti namenska (tesno se pri-legajoca) in vas ne smejo ovirati. Nikoli ne nosite ohlapnih oblačil ali dodatkov, ki jih bi lahko naprava vlekla, npr. šali.
  Osebno zašcitno opremo sestavljajo:

glusniki in zašcitna očala,
cvrsti in nadseci cevlji,
zascitnerokavice.

Rok ali nog oz. drugih delov telesa in obleke ne priblizujte delujoci cistilni lopati, transportemu polzu in izmetnemu kolescu.
Upostevajte lokalne doloche za obratovalniCas.
- Naprave, pripravljena za uporabo, ne puščajte brez nadzora.

Nikoli ne Čistite na streha.

3.3 Ravnanje z bencinom in oljem

• Nevarnost eksplozije in požara: Zaradi mešanice iztekajćega bencina in zraka se tvori eksplozijski ozracije. Pri nepravil-nem ravnanju z gorivom lahko pride do vzbu-ha, eksplozije in požara, posledicno pa do huidih telesnih poškodb in tudi smrti. Uposte-vajte naslednje:

Pri ravnanju z bencinom ne kadite.
Z bencinom delajte samo na prostem in nikoli v zaprtih prostorih.
Obvezno upostevajte v nadaljevanju na-vedena pravila za ravnanje.

Bencin in olje transportirajte in skladiscite izključno v za to predvidenih posodah. Poskrbi-te, da otroci nimajo dostopa do uskladišene-ga bencina in olja.
Da bi prepreci li onesnazenje tal (varstvo okolja), pri tocenju poskrbite, da se bencin in olje ne razljeta v zemljo. Za tocenje uporabljaje lijak.
- Naprave nikoli ne polnite v zaprtih prostorih. Na tleh lahko pride do kopicenja bencinskih hlapov in s tem do vzbuha ali celo eksplozije.
Takoj obrišite razlito gorivo z naprave in s tal. Pustite, da se tkanine, s katerimi ste brisali bencin, posušijo na dobro prezračevanem mestu, preden jih odstranite. V nasprotnem primalu lahko pride do nenadega samovžiga.
- Ce ste razlili bencin, se tvorijo bencinski hlapi. Motorja zato ne zaženite na istem mesti, temveč majmanj 3 m stran.
Preprecite stik koze z mineralnim oljem. Ne vdihujte bencinskih hlapov. Pri tocenju vedno nosite rokavice. Redno menjavaje in cistite zašcitna oblačila.
Pazite na to, da oblačila ne pridejo v stik z bencinom. Če pride bencin na oblačila, takoj zamenjajte oblačila.
Pokrova rezervaorja nikoli ne odpirajte pri deluocem ali vrocem motorju.
- Naprave nikoli ne polnite, dokler motor deluje ali je vroc.
- Rezervoarja nikoli ne prenapolnite (bencin serazteza).
Pokrov rezervaarja vedno cvrsto zaprite.
Zamenjaje poškodovani rezervaar aliPokrov rezervaarja.

Nikoli ne jejte, pijte ali kadite med tocenjem bencina ali olja.
Ce je iztekel bencin:

ne zazenite motorja.
Preprecite poskuse vziga.
Iztekli bencin popivnajte z vezivom ali krpo in ga prvilno odstranite.
Očistite napravo.

ne zazenite motorja.
Izteklo olje popivnajte zvezivom za olje ali krpo in ga pravilno odstranite.
Očistite napravo.

4 RAZPAKIRANJE NAPRAVE (03)

OPOZORILO! Nevarnost zmečkanin zaradi prevrčanja naprav! Naprava je težka! Ce se prevrne, lahko zmečka dele telesa in povzroci hude telesne poškodbe.

Za razpakiranje naprave sta potrebni najmanj dve osebi!
Prepreci prevaeanje naprave!

Naprava se skupaj z deli opreme dobavlja v papirnatem zaboju. Zaboj je namescen na evro paleti.

1. Zaboj postavite na ravno vodoravno povrsi-no.
2. Odstranite embalăzne trakove.
3. Odprite zaboj zgoraj (03/a).
4. Odstranite embalăžni material.
5. Previdno odstranite proste dele, vrečke z majhnimi deli in navodila za uporabo.
6. Z nozem previdno prerežite zadnji del skatle (kjer je namescen motor), da ne poškodujete naprave.
7. Zložite zadnjo steno škatle (03/b).
8. Previdno odstranite preostale proste dele in drug embalazni material.
9. Snežno frezo pomikajte nazaj, tj. z motorjem spredaj, in odstranite iz škatle (03/c).

5 MONTAZA

OPOZORILO! Nevarnost zaradi nepopolne montaže! Uporaba nepopolno montirane naprave lahko povzroči hude telesne poskodbe.

• Napravo uporabljaje samo, Če je ta v celoti montirana!
  Pred vklopom preverite, da so vse varnostne in zašitne naprave montirane in delujoče!

Potrebno orodje

St. Orodje

1 Vilicasti ali ocesni ključ SW 10 (x2)
2 Vilicasti ali ocesni ključ SW 13
3 Inbus kligc 5 mm
4 Kombinirane ali koničaste klešće
5 Izvijač
6 Razpršilno olje
7 Samo 700.4 E LED: Tlačilka za pnevmatike z manometrom (ventil za motorna vozila)

5.1 Montaza spodnjega nosilca (04, 05)

Spodnji nosilec namestite na spodnji levi in desni del snežne freze.

1. Odvijte in izvlecite vijake (04/1).
2. Namestite spodnji nosilec (05/1).
3. Potisnite vijake (05/2) skozi spodnji nosilec in jih privijte.

5.2 Montaža upravljalne plošće (06)

1. Pridrzite zgornji nosilec (06/1) vklj. z upravljalno plošco na spodnjem nosilcu (06/2).
2. Vtaknite po 2 vijaka (06/3) skozi zgornji nosi-lec in spodnji nosilec ter privije skupaj s dve-ma podlozkama (06/4) in maticama (06/5).

5.3 Montaža in nastavitev bovdenskih vlekov za vozni in polžasti pogon (07 - 12)

1. Bovdenski vlek (07/1) za vozni pogon (07/2) vpnite v spodnjo luknjo (07/3) desne ročice.

2. Bovdenski vlek (08/1) za polžasti pogon (08/2) vpnite v zgornjo luknjo (08/3) leve roči- ce.

3. Nastavite bovdenske vleke, kot sledi:

Nastavitveni del na bovdenskem vleku (09/1) vrtite v smeri pusice (09/a), dokler bovdenski vlek ne visi vec (rahlo

napet). Med vrtenjem drzite zicovod, da se nezasuka.

Privijte protimatico (09/2) (09/b).

1. Fiksirajte bovdenska vleka (10/1) s prižemkama (10/2) levo in desno na ročaj.
2. Napnite bovdenski vlek:

Ohlapno privijte protimatico (11/1, 12/1).
Končni del navoja (11/2, 12/2) obrnite navzgor, da je bovdenski vlek napet.
Zavrtite varovalne matice proti vodilu (11/3, 12/3), da pritrdite bovdenski vlek.

1. Gumijasto zašcito (11/4, 12/4) potegnite navzdol do protimatie (11/a, 12/a), da zašcitite bovdenski vlek pred korozijo.

5.4 Nastavitev bovdenskega vleka (13)

Natančna nastavitev se izvede z nastavitvenim vijakom.

1. Odvijte protimatico (13/2) na nastavitvenemu vijaku (13/a).
2. Obracajte (13/3) nastavitveni vijak (13/b), da podaljsate ali skrajjsate bovdenski vlek. Prepriacjte se, da je bovdenski vlek rahlo napet in da ni povešen.
3. Znova pritegnite (13/a) protimatico (13/2).

5.5 Preverjanje nastavitve bovdenskega vleka (14)

Bovdenski vlek voznega pogona se schasoma raztegne. Ce voznega pogona med delovanjem motorja ne morete vec vklopiti, se je bovdenski vlek prevec podaljsal in ga je treba napeti.

1. Izklopite napravo (glejte Poglavje 6.8 "Zau-stavitev motorja (38, 39)", stran 92).
2. Znova nastavite bovdenski vlek (gleje Poglavje 5.3 "Montaza in nastavitev bovdenskih vlekov za vozni in polžasti pogon (07 - 12)," stran 89).

Za preverjanje nastavitve bovdenskega vleka:

1. ZaZenite motor (gleje Poglavje 6.7 "Zagon motorja (32 - 37)", stran 92).
2. Pretaknite prestavo (glejte Poglavje 7.1 "Zagon načina za cisicenje (40 - 42)", stran 92).
3. Pocasi pritsinite desni rocaj (14/1) za vozni pogon navzdol (14/a), dokler ne začutite rahlega upora. Dolocena je pritsna tocka sklopke.
4. Ce se vozni pogon ne vklopi: Ponovite prejsnje korake.
5. Če nastavitev bovdenskega vleka ni uspešna: Poïščite servisno mesto proizvajalca.

5.6 Montaža droga prestavne ročice (15, 16)

1. Drog (15/1) vpnite spodaj v držalo prestavljanja (16/2).
2. Drog vpinite zgoraj na prestavni ročici (16/3) v držalo.
3. Na spodnjem in zgornjem delu pritrdite drog s podložkami in vzmetnimi zatiči.

5.7 Montaza prilagodljive gredi za izmetavanje snega (17, 18)

1. Na izmetu snega:

Vstavite (17/a) jeziček (17/1) enega konca prerlagodljive gredi (17/2) do omejitve v spiralo (17/3).
Ročno privijte narebreno matico (17/4).

1. Pod upravljalno plošćo:

Od spodaj vstavite (18/a) jeziček drugega konca preragodljive gredi (18/1) do omeji-tve v spiralo (18/2).
Ročno privijte narebreno matico (18/3).

5.8 Prikljucitev vtica za ogrevanje in osvetlitev (19)

1. Sestavite natiche dele (19/1) za ogrevanje in osvetlitev.
2. Pritrdite sticni del.

5.9 Montaža izmeta za sneg (20 - 23)

1. Drsno povrsino (20/1) izmeta za sneg na snežni frezi nekoliko naoljite z razpršilnim oljem (uporabite lahko tudi mazivo).
2. Plasticni obroček (20/2) nameite na drsno povrsino izmeta za sneg (20/a) in ga nekoliko naoljite z razpršilnim oljem (uporabite lahko tudi mazivo).
3. Namestite izmet za sneg (21/1) (21/a, 22/a).
4. Vtaknite pritrdilne vijake (22/2) od znotraj skozi spone in izmet za sneg.
5. Privijte izmet za sneg s samovarovalnimi maticami (22/3).
6. Pritriditvene vijake (23/1) vtaknite skozi vecjo vodilno plošco (23/2) in nataknite obe manjiši vodilni plošci (23/3).

Napotec: Manjsa vodilna plošca mora zgoraj nalegati na vecjo vodilno plošco.

1. Nataknite vodilni plošci s pritrditvenimi vijaki od spodaj v izmet za sneg.
2. Na vijake nataknite podložko (23/4).
3. Trdno privijte samovarovalne matice (23/5).

5.10 Pritrditev bovdenskega vleka na izmetno loputo (24)

Ta bovdenski vlek premika izmetalno loputo izmeta za sneg in je namenjen nastavitvi visine izmeta.

1. Vpnite bovdenski vlek v vodili (24/1, 24/2). Na zunanjem bovdenskem vleku mora biti pritrjena gumijasta zašcita.
2. Protimatico (24/3, 24/4) trdno obračajte proti vodilu, dokler ni bovdenski vlek napet.
3. Z ročajem za nastavitev visine izmeta preve-rite dolžino bovdenskega vleka:

Premikajte rocico do sprednjega prislona. Izmetalna loputa se mora premakniti povsem navzdol.
Premikajte rocico do zadnjega prislona. Izmetalna loputa se mora premakniti povsem navzgor.
- Po potrebi spremenite dolžino bovdenskega vleka.

5.11 Vpenjanje bovdenskega vleka (25)

1. Bovdenski vlek (25/1) vpnite v držalo (25/2) pod motor.

6 ZAGON

OPOZORILO! Nevarnost poskodb zaradi pomanjkljive naprave. Uporaba pomanjklivo montirane naprave lahko povzroci hude telesne poskodbe in poskodbe naprave.

• Napravo uporabljaje samo, ce ni okvarjena ali poskodovana in nobeni deli ne manjkajo oziroma niso zrahljani.

NAPOTEK Pred zagonom vedno vizualnog preglejte napravo. Naprave ne uporabljajte, ce so delovni in/ali pritrditveni deli zrahljani, poskodovanii ali obrabljeni.

6.1 Delovno sredstvo

NEVARNOST! Nevarnost eksplozije in požara. Zaradi mešanice iztekajocega bencina in zraka se tvori eksplozijski ozračje. Pri nepravil-nem ravnanju z gorivom lahko pride do vzbuha, eksplozije in požara, posledicno pa do Hudih telesnih poskodb in tudi smrti.

Pri ravnanju z bencinom ne kadite.
Z bencinom delajte samo na prostem in nikoli v zaprtih prostorih.

NEVARNOST! Smrtna nevarnost zaradi zastrupitve. Izpušni plini motorja vsebujejo ogljikov monoksid, ki lahkoŽe vnekaj minutah povzroci smrt.

Motorja nikoli ne zaganajte v zaprtih prostorih, temveč vedno na prostem.
Ne vdiuhjte izpušnih plinov motorja.
Izklopite motor, ce pri uporabi zacutite slabost, omotico ali sibkost. Takoj poiscite zdravniško pomoč.

NAPOTEK Rabljeno motorno olje odstranite skladno z okoljevarstvenimi predpisi! Priporočamo, da staro olje v zaprti posodi oddate v center za recikliranje ali servisni sluzbi. Starega olja ne smete:

odvreči med komunalne opadke;
izliti v kanalizacijo ali odtok;
izliti na zempljo.

NAPOTEK Upostevajte prilozena navodila za uporabo motorja!

Pred začetakom uporabe morate naliti motorno olje in z gorivom natočiti snežno frezo.

Navodila za bencin in motorno olje: glejte tehnicne podatke.

6.2 Točenje motornega olja (26)

1. OdvijtePokrov za polnjenje olja (26/1),zapiralo shranite na cistem mestu.
2. Z lijakom natočite olje.
3. Preverite nivo napoljenosti.
4. Trdno zaprite in očistite odprtino za točenje olja.

Za pravilno preverjanje nivoja olja upostevestajte navodila za motor.

6.3 Tocenje bencina (26)

1. OdvijtePokrovrezervoarja (26/2), shranite gana cistem mestu.
2. Z lijakom natočite bencin.
3. Trdno zaprite in očistite odprtino za polnjenje rezervoarja.

6.4 Preverjanje tlaka v pnevmatikah [samo 700.4 E LED] (27)

1. Zlasti pred prvo uporabo pozimi in med cason uporabe najmanj vsake tri mesece preverite tlak pnevmatikah.

Najv. dovoljeni tlak v pnevmatiki je naveden na pnevmatikah (27/1).

Napotek: Napotek: 1 bar = pribl. 14,5 psi

1. Pnevmatike enakomerno napolnite s tlačilko za pnevmatike.

6.5 Nastavitev proste visine (28 - 30)

PREVIDNO! Nevarnost telesnih poskodb. Nevarnost ureznin pri poseganju v delujovi transportni polž.

Visino ciscenja nastavite samo pri izklopljenem motorju in mirujoem transportnem polzu.

Prosto visino nastavite tak, da ne morete pobrati proda ali drugih tujkov. Upostevajte velike neravnine, na primer kolesnice,Pokrove kanalov ali tlakovce.

1. Napravo za nastavitev pomaknite na ravno podlago.
2. Odvjte vpenjalne vijake (28/1) drsnih tirnic (28/2) levo in desno na plošci (28/3).
3. Drsni tirnici potisnite naviggor ali navzdol (28/ a), da dvignete cistilno plošco (29/1) na zeeleno visino.
4. Privijte vpenjalne vijake drsnih tirnic.
5. Pazite, da obe drsni tirnici stojita enako dalec navzdol, da cistilna plošca poteka vzporedno glide na tla (29/a).

Drsne tirniceOCR

Če je brusilni rob (30/1) drsnih tirnic povrušen, ju obrnite za 180^ in uporabite drugo stran.

1. Odvijte matice (30/2) skupaj podložkami.
2. Snemite kovinski plošć (30/3).
3. Obrnite drsne tirnice za 180^ (30/a).
4. Namestite podložke in zategnite matice. Napotek: Pazite, da ne zamenjate vpenjalnih vijakov (30/4), saj sta različne dolžine.

6.6 Preverjanje striznega sornika na napravi (31, 48)

POZOR! Nevarnost poskodb naprave. Zamrznjeno polzasto gonilo lahko povzroci skodona V-fermenih.

Pred zagonom motorja preverite, ali je polzasto gonilo zamrznjeno.
Snežno frezo postavite za odtajanje polžastega gonila na za to predvideno mesto.

1. Pred vsakim zagonom preverite, da strižni sorniki (31/1, 48/2) niso poskodovani.

Odlomljene strižne sornike zamenjaje z originalnimi nadomestnimi deli (glejte Poglavje 9.4 "Menjava strižnega sornika (31, 48), stran 94). Pri uporabi nedovo

Ijenih nadomestnih delov se lahko napravaha hudo poskoduje!

Dva nadomestna strižna sornika (01/8) sta na upravljalni plošci.

1. Preverite vse upravljalne elemente, varno-stne naprave, matrice, vijake in sornike naprav-e glede popolnosti, cvrste pritrditve in nepos-kodovanosti.

6.7 Zagon motorja (32 - 37)

Osvetlitev se samodejno vklopi ob zagonu motorja inugasne, ko se motor ustavi.

NEVARNOST! Smrtna nevarnost zaradi zastrupitve. Izpušni plini motorja vsebujejo oglji-kov monoksid, ki lahkoŽe v nekaj minutah povzroci smrt.

Motorja nikoli ne zaganajte v zaprtih prostorih, temveč vedno na prostem.
Ne vdiuhjte izpušnih plinov motorja.
Izklopite motor, ce pri uporabi zacutite slabost, omotico ali sibkost. Takoj poiscite zdravniško pomoc.

POZOR! Nevarnost poškodb naprave. Za-mrznjeno polžasto gonilo lahko povzroči škodona V-fermenih.

Pred zagonom motorja preverite, ali je polzasto gonilo zamrznjeno.
Snežno frezo postavite za odtajanje polžastega gonila na za to predvideno mesto.

Postopek zagona (32-34)

1. Preverite nivo olja in goriva.
2. Odprite pipo za gorivo (32/1) (32/a).
3. Preverite, ali sta vozni in polžasti pogon izklopljena. Oba vzvoda za upravljanje sklopke morata stati pokonacci.
4. Dušilko (32/2) namestite v položaj ZAPROTO (CLOSE) (32/b).
5. Trikrat pritisnite gumb za polnjenje (33/1) v casonem razmaku prbl. 2 sekundi. Pri temperaturah pod 10^ gumb za polnjenje pritisnite 5x.
6. Ročico za plin (34/1) namestite v položaj Hitro (34/2, zajec) (34/a).
7. Vstavite ključ za motor (35/1) (35/a).

Rocni zagon (36)

1. Nekoliko povlecite (36/a) vrvico zaganjalnika (36/1), da začutite prvi upor, potem jo hitro povlecite ven in jo nato spustite, da se navije nazaj.

230 V postopek zagona (37)

1. (37/a)

1. (37b)

6.8 Zaustavitev motorja (38, 39)

OPOZORILO! Nevarnost zaradi vrtecih se delov! Seganje v vrtece se dele naprave lahko povzroci hude telesne poškodbe!
Nikoli ne posegajte v vrtljivi transportni polž!

1. Rocico za plin (38/1) namestite v položaj Pocasi (38/2, Želva) (38/a).

2. Da preprecite zamrznitev, pustite, da tranSPORTni polž in izmetno kolesce delujeta takodolgo, dokler nista povsem brez snega. V-jermeni bi se lahko sicer ob zagonu poskodovali.

3. Snemite ključ za motor (39/1) (39/a).

4. Motor se izklopi.
5. Pipo za gorivo (39/2) zavrtite v položaj OFF (zaprto) (39/b).

7 UPRAVLJANJE

7.1 Zagon načina za Čišćenje (40 - 42)

OPOZORILO! Nevarnost zaradi vrtecih se delov! Seganje v vrtece se dele naprave lahko povzroci hude telesne poškodbe!
Nikoli ne posegajte v vrtljivi transportni polž!

A OPOZORILO! Odmetavanje predmetov!

Nevarnost telesnih poskodb in gmotne skode zaradi izmetanih predmetov!

Izmetega kanala nikoli ne obrnite v smer oseb, zivili, oken, avtomobilov ali vrat.

1. Izvedite prvi zagon.

2. Preverite položaj izmeta za sneg in nastavite smer izmeta z ročico (40/1).

3. Nastavite visino izmeta (40/2).

4. Zazenite motor (gleje Poglavje 6.7 "Zagon motorja (32 - 37)", stran 92).
5. Pretaknite prestavo za vozni pogon (41/3):

1 do 6 so prestave za voznjo naprej, pri cemer je 1 najpochasnejsa in 6 majhitrejsa prestava.
R1 in R2 sta vzvratni prestavi, pri cemer je R1 pochasna in R2 hitrejsa prestava.

1. Pritisnite vzvod za upravljanje sklopke (41/4) za polžasti pogon (41/a).
2. Pritisnite vzvod za upravljanje sklopke (42/5) za vozni pogon (42/a).

7.2 Zaustavitev načina za Čišćenje (43)

1. Spustite (oz. izklopite) vzvod za upravljanje sklopke (43/1) za polžasti in vozni pogon (43/a).

Da preprecite zamrznitev, pustite, da transportni polž in izmetno kolesce delujeta tako dolgo, dokler nista povsem brez snega. Zamrznen transportni polž poškoduje V-ermene.

Snežna freza se zaustavi, transportni polž in izmetno kolesce se ustavita.

7.3 Spremembaprestave za vozni pogon (42-44)

POZOR! Nevarnost poskodb naprave. Menjalnik se poskoduje,Če pred prestavljanjem ne izklopite sklope.

Najprej izklopite sklopko in nato prestavite.

1. Spustite oz. izklopite (43/a) vzvod za upravljanje sklopke za vozni pogon (43/1). Napotek: Transportni polž se blokira, Če ga zaustavite in znova zaženete pri mokrem in težkem snegu. Ne spustite vzvoda za upravljanje sklopke za polžasti pogon!
2. Prestavo spremenite s prestavno roco (44/1).
3. Pritisnite vzvod za upravljanje sklopke (42/5) za vozni pogon (42/a).

7.4 Izberite nacin delovanja pri 760.4 TE LED

Z ročico za izbiro načina delovanja (02/23) lahko nastavite visino transportnega polža, Čistilne plošće in rezila s premikanjem teže snežne freze.

"Transport": Utež je na zadnjem delu snežne freze, tak do sta transportni polž in plošča nad tlemi, snežno frezo pa je mogoće zlahka potiskati.

"Normal": Vodoravni položaj snežne freze za normalno delovanje.
"Packed Snow": V gostem snegu lahko s to nastavitvijo obremenite sprednji del snežne freze.

7.5 Usmerjanje snežne freze 760.4 TE LED (45)

1. Snežno frezo usmerite v levo: Privijte levo nagibno ročico (45/1) (45/a).
2. Snežno frezo usmerite v desno: Privijte desno nagibno ročico (45/2) (45/a).

7.6 Odstranjevanje zamašitev v izmetu za sneg (43, 46)

NAPOTEK Za preprecevanje zamašitev pri mokrem in težkem snegu pustite transportni polž vedno delovati.

Če se sneg več ne izmeče pravilno, so lahko za to odgovorne obloge snega in ledu na transportnih polžih in v izmetnem kanalu.

1. Spustite (oz. izklopite) vzvod za upravljanje sklopke (43/1) za polžasti in vozni pogon (43/a).
2. Izklopite motor (gleje Poglavje 6.8 "Zaustavitev motorja (38, 39)", stran 92).
3. S cistilnim orodjem (46/1) previdno odstranite sneg iz izmetnega kanala in s transportnega polza.

Če izmet snega še vedno ni zadosten, obišcite specializirano delavnico.

8 POPRAVILO

OPOZORILO! Nevarnost telesnih poškodb pri popravilih. Nestrokovna popravila lahko povzroćijo hude telesne poškodbe in poškodbe naprave.

• Popravila prepustite izključno servisom proizvajalca ali pooblasčenim strokovnim podjetjem!

Strokovno preverjanje je vedno potrebno:

po trcenju ob oviro,
pri nenadni zaustavitvi motorja,
pri poskodovanem transportnem polzu ali izmetnem kolescu.

9 VZDRŽEVANJE IN NEGA

PREVIDNO! Nevarnost telesnih poškodb.

Predmeti z ostrimi robovi in premikajosci se predmeti lahko povzrocijo telesne poškodbe.

Pri vzdrrzevalnih delih, negi in popravilih vedno nosite zašcitne rokavice!
Izklopite motor in se prepričajte, da ne deluje!
Izvlecite vtic vzigalne svecke!
- Napravo očistite po vsaki uporabi. Odstranite zlasti ostanke soli za posipanje.
- Naprave ne izpirajte z vodo. Voda, ki vdre v napravo, lahko povzroci motnje (vizigalna naprava, uplinjač).
Vedno zamenjajte glusnik.
Upostevajte načrt vzdřevanja.
Upostevajte navodila za motor.

9.1 Načrt vzdhrževanja

Pred vsako uporabo

Preverite nivo olja (glejte Navodila za motor).
Preverite strizni sornik.
Preverite, ali je naprava poškodovana.
Preverite, ali je transportni polž zamrznjen.

Po prvih 5 obratovalnih urah

Zamenjalte motorno olje (glejte Navodila za motor).

Vsakih 8 ur delovanja

Transportni polž premažite z mastjo.

Vsake tri mesece

Preverite tlak v pnevmatiki.
Obroč izmeta za sneg naoljite z razpršilnim oljem.

Letno

Zamenjaje vžigalno svečko (glejte Navodila za motor).
Premažite transportni polž z mazivom.
Zamenjalte olje v motorju.

9.2 Premazovanje transportega polza z mazivom (47)

Z mazalno tlačilko vtisnite v mazalko (47/1) prbl.

2-3 hoda univerzalne masti.

9.3 Vzdrževanje voznega in polžastega pogona (09)

OPOZORILO! Nevarnost telesnih poškodb pri vzdřevalnih delih. Nestrokovno vzdřevanje lahko povzroči hude telesne poškodbe in poškodbe naprave.

Bovdenski vlek nastavlajte samo pri izklop-ljenem motorju.
Zaustavite motor, ce voznega/polzastega pogona ni mogoce izklopiti.
Ne poskušajte izvesti popravila in takoj poščite specializirano podjetje.

NAPOTEK Vlaga v bovdenskem vleku lahko pouzroci korozijo ali zamrznitev. Poškodovani bovdenski vlek je treba zamenjati.

Nastavite bovdenski vlek

Če pri delujočem motorju voznega/polžastega pogona več ni mogoče vklopi, je treba nastaviti ustrezen bovdenski vlek.

1. Odvijte protimatico (09/2).
2. Nastavitveni del na bovdenskem vleku (09/1) vrtite v smeri puscice (09/a), dokler bovdenski vlek ne visi vec (rahlo napet). Med vrtenjem drzite zicovod, da se nezasuka.
3. Privijte protimatico (09/2) (09/b).
4. Za preverjanje nastavitve zazenite motor in vklopite vozni/polžasti pogon.
5. Če voznega/polžastega pogona še vedno ni mogоće varno vklopiti in izklopiti, je treba napravo odnosti v specializirano podjetje.

9.4 Menjava striznega sornika (31, 48)

Za varnost upravljavca in naprave se lahko strižni sorniki (31/1) po blokadi transportega polza od-lomijo.

NAPOTEK Odlomljene strižne sornike za menjaje z originalnimi nadomestnimi deli. Pri uporabi nedovoljenih nadomestnih delov se lahko naprava hudo poskoduje!

1. Izklopite napravo in izvlecite vtic vzigalne svecke.
2. Odstranite (48/a) vzmetni vtic (48/1).
3. Izvlecite (48/b) poškodovani stržni sornik (48/2).
4. Preverite, ali je gred poškodovana.
5. Vstavite nov strižni sornik in ga zavarujte z vzmetnim vticem.

9.5 Natančna nastavitev visine transportne-ga polza [samo 760.4 TE LED] (49)

Natančna nastavitev je mogoča z nastavitvijo vijaka (49/1) za dviganje ali spušanje transportne ga polža in plošće.

Z ročico za izbiro načina delovanja (02/15) nastavite vijak:

Slika (49) prikazuje položaj vijaka pri "Packed Snow" (gost sneg). Rahlo dvignite snežno frezo v tem položaju.
Vpoložaju"Transport"os fiksirana.
Za delovanje mora biti ročica načina delovanja nestavljena na "Normal" (normalno).

9.6 Natančna nastavitev napetosti verig [samo 760.4 TE LED] (50)

Napetost verig lahko prilagodite z zategovanjematic (50/1) na kavlju (50/2). Nastavite lahko vsako gosenico.

10 POMOC PRI MOTNJAH

PREVIDNO! Nevarnost telesnih poskodb. Predmeti z ostrimi robovi in premikajosci predmeti lahko povzrocijo telesne poskodbe.

Pri vzdrrzevalnih delih, negi in popravilih vedno nosite zašcitne rokavice!
Izklopite motor in se prepričajte, da ne deluje!
Izvlecite vtic vzigalne svecke!

NAPOTEK Pri motnjah, ki niso navedene v tej tabeli ali ki jih ne morete sami odpraviti, se obrnite na našo servisno sluzbo.

Motnja Odpravljanje
Motor ne deluje. Natočite bencin.
	Ročico za plin namestite v položaj «Start«.
	Vklopite dušilko, pritisnite glavni gumb.
	Izvedite vždrževanje vži-galne svečke.
Zmogljivost mo- torja upada.	Očistite izmetni kanal/ohiš- je.
	S transportnega polža in izmetnega kolesca odstra-nite sneg in led.
	Zmanjšajte delovno hitrost.

Motnja Odpravljanje
Vozni pogon pri pritisnjemem vzvodu za upravljanje sklo-pke ne deluje.	Naknadno nastavite bovdenski vlek.
	Obišcite delavnico servisne službe.
Voznega pogona ni več mogoče ustaviti (se več ne izklopi).	Izklopite motor. Ne poskusajte popravljati! Obišcite delavnico servisne službe.
Transportni polž se pri pritisnjem nem vzvodu za upravljanje sklo-pke ne vrti.	Stržni sornik je odlomljen, zamenjajte.
	Naknadno nastavite bovdenski vlek.
	Obišcite delavnico servisne službe.
Transportnega polža ni več mo-goče ustaviti (se več ne izklopi).	Izklopite motor. Ne poskusajte popravljati! Obišcite delavnico servisne službe.
Naprava nenava-dno močno vibri-ra.	Preverite transportni polž in izmetno kolesce.
Naprava vleče na eno stran.	Preverite tlak v pnevmatiki, prilagodite.
	Preverite, nastavite ali za-menjajte drsno tirnico.

Nadomestni deli

Glejte: www.al-ko.com

11 SHRANJEVANJE

OPOZORILO! Nevarnost požara in eksplozije. Bencinski hlapi so zelo lahko vnetljivi.

Enote ne skladišcite v blizini odprtih plamenov ali virov toplate.

Po vsaki uporabi temeljito očistite napravo in – Če so na voljo – namestite zašcitnaPokrivala. Hranitete napravo na suhem mestu z možnostjo zaklepanja in izven dosega otrok.

Pri daljsem skladišcenju naprave, na primer po končani zimi, je treba izvesti naslednja dela, da se preprećijo poskodbe:

Bencin in motorno olje ne sodita med gospodinjske odpadke ali odtok, temveč jih je treba ločeno oddati na posebnem zbirnem mestu!

Pred odstranjevanjem naprave morate izprazniti rezervoor za gorivo in posodo za motorno olje!
- Embalaža, naprava in dodatna oprema so izdelani iz materialov, ki so primerni za recikliranje, in jih je treba ustrezno odstraniti.

13 SERVISNA SLUZBA/SERVIS

V primeru vprašanj glede garancije, popravil ali nadomestnih delov se obrnite na najblížjo servisno delavnico AL-KO. Najdete jo na naslednjem naslovu: www.alko-garden.com/service-contacts

Več informacij o nadomestnih delih: www.alko-garden.com/spareparts

14 INFORMACIJE O IZJAVI O SKLADNOSTI

S polno odgovornostjo s to izjavo potrujemo, da izdelek v obliki, ki se prodaja na trgu, ustreza

zahtevam usklajenih direktiv EU, varnostnih standardov EU in specificnih standardov, ki veljajo za ta izdelek. Izjava o skladnosti je del navodil za uporabo in je priložena stroju.

15 GARANCIJA

Morebitne napake materiala ali proizvodne napake na napravi bom znotraj zakonskega obdobja veljavnosti, ki velja za garancijske zahtevke, po naši izbiri opravili s popravilom ali nadomestilom. Obdobje veljavnosti garancije je odvisno od veljavne zakonodaje v državi, v kateri je bila naprava kupljena.

Naša garancija velja samo, Če:

so ta navodila za uporabo upoštevana,
je bila naprava strokovno uporabljena,
so bili uporabljeni originalni nadomestni deli.

Garancija preneha veljati, ce:

so bili izvedeni samovoljni poskusi popravila,
so bile izvedene samovoljne tehnicne spre-membe,
naprava ni bila uporabljena v skladu z name-nom uporabe.

poskodbe laka, ki so posledica normalne uporabe,
obrabne dele, ki so na kartici nadomestnih delov označeni z okvirjem xxxxx (x)
Motorji z notranjim izgorevanjem (za te veljajo garancijska dolocila posameznih proizvajalcev motorja)

Garancija začne veljati, ko napravo kipi prvi končni uporabnik. Velja datum na računu. S to izjavo in originalnim potrdilom o nakupu se obrnite na vašega prodajalca ali na najblžjo pooblasčeno servisno službo. Ta izjava ne vpliva na zakonske garancijske zahevkke, ki jih ima kupec do prodajalca.

PRIJEVOD ORIGINALNIH UPUTA ZA UPORABU

Sadržaj

1 Informacao o Uputama za uporabu. 98

1.1 Simboli na naslovnoj stranici 98
1.2 Objansjenja oznaka i signalnih rijeci.. 98

2 Opis proizvoda 98

2.1 Namjenska uporaba 98
2.2 Moguca predvidiva nepravilna uporaba. 98
2.3 Sigurnosni zašitni urežaji 98
2.4 Sadrzaj isporuke 99
2.5 Simboli na uredaju. 99

2.5.1 Sigurnosne oznake 99
2.5.2 Oznaka rukovanja 100

2.6 Pregled proizvoda 700.4 E LED (01). 100
2.7 Pregled proizvoda 760.4 TE LED (02).101

3 Sigurnosne napomene 101

3.1 Sigurnosne upute u sklearnu s ISO 8437 Dodatak A 102
3.2 Sigurnosne napomene za opsluživanje 103
3.3 Rukovanje benzinom i uljem.. 104

4 Raspakiranje uredaja (03) 104
5 Montaza 104

5.1 Montiranje donje prečke (04, 05)...... 105
5.2 Montirati upravljačku ploču (06) 105

5.3 Montiranje i podesavanje poteze nužadi za putni i pužni pogon (07 - 12) 105
5.4 Dodatno podesavanje poteznog uze-ta (13) 105

5.5 Provjerite postavku poteznog užeta (14) 105
5.6 Montiranje šipke za poluge za odabir
stupnja prijenosa (15, 16) 106
5.7 Montiranje fleksibilno vratilo za izbaciač snijega (17, 18). 106
5.8 Priključiti utikač za grijanje i rasvjetu (19) 106
5.9 Montirajte izbacivač snijega (20 - 23) 106
5.10 Pričvršćivanje poteznog užeta na za-klopac za izbacivanje (24) 106

2.2 Muguca predvidiva nepravilna uporaba

Poseban oprez pri rukovanju!

PrijePokretanja procitajte upute za uporabu!

Nosite zašitu za oči sluh!

Ne dirajte rotirajuce dijelove. Opasnost od uvlacenja!

Ne dirajte izbacivač snijega!

2.5.2 Oznaka rukovanja

Simbol Značenje
Prigušnica CLOSE / OPEN (ZA- TVORENO / OTV- RENO)	NIO
Gas Sporo / Brzo	STOP
Ključ za motor Uključeno / Isključeno	STOP
Ventil za gorivo OFF (Zatvoreno) ON (Otvoreno)	OFF ON
Gumb ubrizgivača	DAD
Pužni pogon Pokretanje / zaustav- lianje
	STOP
Putni pogon Pokretanje / zaustav- lianje
	STOP

Simbol Značenje

6.1 Pogonsko sredstvo

OPASNOST! Opasnost od eksplozije i požara. Ispustanjem mješavine benzin/zrak na-staje eksplozivna atmosfera. Brzo sagorijevanje, eksplozija i požar pri nepropisnom rukovanju s gorivom mogu dovesti do ozbiljnih ozljeda pa Čak i smrti.

NEBEZPECENSTVO! Nebezpečenstvo

15 Darbo režimo svirtis:

Transport" (Transportavimas)
Normal" (Iprastas)
Packed Snow" (Suspaustas snie-gas)

16 Skydelis
17 Valymo jrankis (pritvirtintas prie skydello)
18 Sparnuoté
19 Sraigtas
20 Valymo ploksté
21 Reguliujoamo aukscio slides
22 Uždegimo Žvakéš kistukas

3 SAUGOS NUORODOS
